Технология укладки электрического теплого пола под плитку

Ошибки при монтаже теплого пола

Ориентироваться следует на площадь, не занимаемую мебелью без ножек и бытовыми приборами. Если занята большая часть пространства (более 50 %), теплый пол может использоваться только для дополнительного обогрева.

Кабель снабжается соединительными муфтами, резать его нецелесообразно. Вручную не удается создать надежное соединение, и система быстро выйдет из строя. Следует сразу подбирать необходимую длину по мощности.
Не допускается включение системы теплого пола до высыхания клеевого раствора. Проверка исправности делается путем замера его сопротивления до монтажа и после. Величина не должна существенно отличаться от указанной в паспорте.
Нельзя класть обогревающие элементы на грязную поверхность. Основу следует очистить промышленным пылесосом и обработать грунтовкой.
По кабелю и греющим матам не рекомендуется ходить в обуви.
Термодатчик не замуровывают в раствор. Его помещают в гофрированный рукав, чтобы при выходе из строя можно было заменить. При заливке клея не допускается его попадание на датчик.
Схема укладки теплого пола должна быть нарисована в масштабе. Лучше сфотографировать греющий кабель после укладки. В дальнейшем это пригодится при необходимости сверления пола при ремонте.
Вокруг греющего кабеля недопустимо оставлять воздушные карманы, где он может перегреться и выйти из строя

Особенно это важно, когда толщина теплого пола небольшая, и весь он размещается в тонком слое плиточного клея.

Укладка нагревательных матов

Перед тем как начать укладывать теплый пол под плитку, необходимо провести некоторые расчеты. Для начала определяемся с необходимой тепловой мощностью:

В самом процессе укладки нагревательных матов нет ничего сложного, главное – четко следовать приведенным ниже инструкциям.

• 180 Вт/1 кв. м – требуемая мощность матов, если помещение находится на первом этаже, а оборудование будет работать как основной источник тепла;
• 150 Вт/1 кв. м – требуется мощность при укладке электрических теплых полов под плитку на вторых этажах или на полах с хорошей теплоизоляцией;
• 130 Вт/1 кв. м – мощность матов при использовании электрических теплых полов как вспомогательного источника тепла (например, в дополнение к биметаллическим или чугунным радиаторам).

Аналогичным образом рассчитывается нагревательный кабель, о чем будет рассказано позже.

Для монтажа нам потребуются клей для теплого пола под плитку (продается в мешках там же, где продается сама плитка), кафельная плитка или керамогранит, нагревательные маты подходящей мощности, термостат для регулировки температуры, соединительные провода, термодатчик с сигнальным проводом, выравнивающая смесь для полов, Пенофол и демпферная лента, гофра для прокладки проводов, скобы для крепежа матов. Как только все будет куплено, приступаем к монтажу.

Уложить электрические теплые полы на основе нагревательных матов под плитку своими руками не так уж и сложно. Самым сложным будет завершающий этап – монтаж плитки, так как ровность готовых полов зависит от прямизны или кривизны собственных рук. Если вы не уверены в своих силах, позовите специалиста, который выполнит укладку финального напольного покрытия.

На первом этапе необходимо оклеить тщательно очистить черновую поверхность для проведения монтажных работ. И здесь может потребоваться выравнивающая смесь – залейте ей черновые полы согласно инструкции, разровняйте, дождитесь полного высыхания. В результате этого у вас должна получиться ровная поверхность, готовая к проведению укладки, без бугорков, ямок и прочих неровностей. Далее мы расстилаем Пенофол блестящей стороной вверх.

Вы можете обойтись и без Пенофола, если уверены в отличных теплоизоляционных свойствах бетонного основания.

Следующий этап – укладка нагревательных матов. Они расстилаются на готовом основании, причем до ближайших стенок выдерживается расстояние 100-150 мм. Укладывать их там, где будет стоять мебель без ножек, не рекомендуется в связи с возможным перегревом деревянных конструкций и самих электрических матов. Крепеж матов выполняется с помощью специальных скоб. Также в продаже присутствуют образцы с самоклеящейся поверхностью.

Следующий этап монтажа электрического теплого пола под кафельную плитку – нанесение плиточного клея. Он наносится с помощью специального инструмента, причем его толщина не должна быть слишком большой. Утапливая теплый пол в плиточный клей, проследите, чтобы его суммарная толщина вместе с напольным покрытием не более 2-3 сантиметров. Не забудьте смонтировать температурный датчик и уложить под него провода. Все проводные соединения прокладываются в толще Пенофола, где ножом вырезаются неглубокие бороздки.

Если вы не используете Пенофол, смонтируйте датчик еще до укладки нагревательных матов, пройдя канавки в бетоне. В эти же канавки уложите соединительные провода.

Завершающий этап – монтаж плитки под электрический теплый пол. Делается это с помощью специального клея. Для того чтобы выдержать одинаковое расстояние между плитками, воспользуйтесь специальными пластиковыми крестиками. Как только клей застынет, по готовому покрытию можно будет ходить, не боясь его разрешения.

Выкладка обогревательных инфракрасных полов

Инфракрасный теплый пол под кафель своими руками нельзя выкладывать под мебель без ножек. Над полом необходимо оставить зазор в 30 мм для обеспечения вентиляции.

Инфракрасный пол своими руками

С целью направления тепловой энергии вверх и минимизации электрического расхода необходимо уложить теплоотражающую изоляцию под нагревательный элемент. Для этого можно воспользоваться материалами, которые покрыты полипропиленовой либо лавсановой металлизированной пленкой. Категорически нельзя делать изоляцию из алюминиевой фольги, поскольку она через определенный период разъедается.

Затем нужно выполнить следующие действия:

• выбрать заблаговременно область монтажа терморегулятора и подвести к ней проводку;
• назначить зоны, где будет выложен теплый пол;
• провести подготовку ровного и чистого основания;
• выложить теплоотражающий слой, лучше всего сделать это на всем пространстве комнаты, чтобы поверхность была ровной;
• закрепить слой посредством скотча и произвести проклейку стыков.

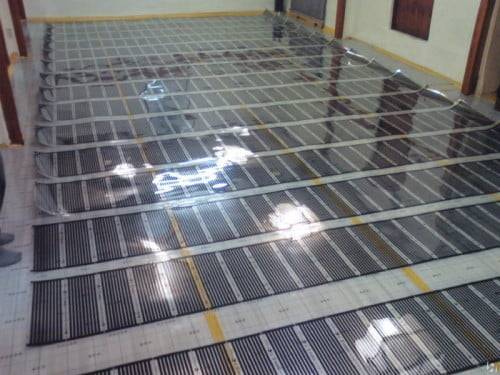

Далее наступает черед монтажа инфракрасного пола. Для этого нужно развернуть на полу сверток пленки. Его можно разрезать под необходимые размеры по особым линиям либо промеж черных полос из кремния. Контакты из меди должны располагаться книзу. Затем зажимом закрепляется на полосу из меди. Первая его сторона обязана быть сверху медной полосы, а вторая — внутри.

Разрезная линия заклеивается изоляцией из битума. Когда разрез сделан не по особой линии, то изоляция должна проводиться полностью. Термопленка фиксируется посредством скотча, чтобы она не сдвигалась.

Монтаж инфракрасного пола

После того, как укладывается теплый пол под плитку, начинается этап его подключения. Терморегулятор устанавливается на стену. Рекомендуется делать это в общедоступной зоне непосредственно вблизи с выключателем либо розеткой (это проще для монтажа). Далее проводки от нагревающего элемента прокладываются к регулятору в соответствии со схемой подсоединения. Провода нужно располагать вдоль стенки, оптимально под плинтусом, в коробке из пластика либо штробе.

Под провода вырезается канавка в изолированности теплоотражающего типа, это позволит обеспечить отсутствии неровностей. Для того чтобы подсоединить провод к зажиму на нагревающем мате, следует отрезать изолирование на краешке. Вмонтировать его следует в контактный зажим посредством пассатижей. Нужно обязательно убедиться в хорошей фиксации. В том месте, где подсоединяется провод, наклеивается квадрат из битумной изоляции. Нужен обязательно запас понизу и поверху.

Другие края проводков подсоединяются к регулятору, схематичность зависит от определенной модели и написана в руководстве. Температурный выносной датчик устанавливается и подсоединяется к регулятору. Головка ставится внизу черной полосы из кремния при помощи изоляции из битума. В зоне установки следует сделать вырез в изолировании отражающего типа для избегания формирования бугра.

Когда нет опыта в электромонтаже, то подсоединение терморегулятора к электрической сети следует доверить специалисту. Стоит отметить, что инфракрасный обогревающий пол больше 2 кВт лучше всего подсоединять через индивидуальный автомат.

После того как подсоединение сделано, проверяются все нагревательные полосы на работоспособность при температуре не больше 30С. Затем выкладывается гидроизоляция из полиэтилена, чтобы обеспечить дополнительную защиту. После этого делается укладка плитки на теплый пол.

Что такое теплый пол?

Это система отопления, с помощью которой осуществляется обогрев поверхности пола. Принцип работы радиаторов основан на конвекции. Нагретый воздух поднимается вверх, а остывающий опускается вниз. Из-за этого воздух у пола прохладный и даже в теплом помещении могут мерзнуть ноги.

При организации теплого пола воздух нагревается в самом низу, у поверхности пола, и поднимается к потолку. Получается, что температура воздуха внизу выше, чем наверху. Теплоотдача радиатора значительна ниже, в сравнении с теплым полом. Это связано с площадью нагреваемого элемента. Батарея имеет площадь около 1 м1, а теплый пол минимум 3 м2.

Как укладывать кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции. Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) – инструкция

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

1. Изучить схему расположения кабеля, сделать отметки на основании.

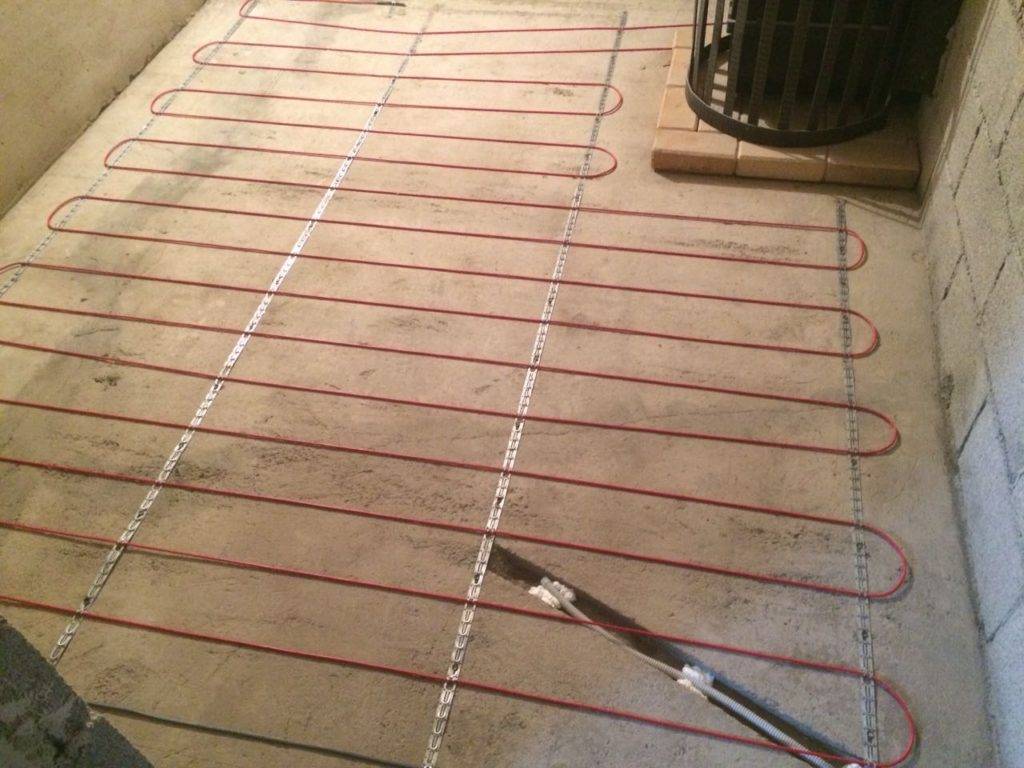

2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой.
Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.. После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.

Планировка

Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку

Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:

• Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
• В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

Планировка укладки кабеля теплого пола

Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

Планировка укладки матов тёплого поля

Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.

Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.

Электросеть для теплого пола

После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую

Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным

Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.

Теплый пол кабельного типа

Нагревательный кабель под стяжкой может использоваться как основной или дополнительный элемент обогрева помещения. Существует два основных вида устройств:

• резистивный,
• саморегулирующийся.

Чтобы определиться с выбором, следует изучить преимущества и недостатки каждого элемента.

Резистивный

Резистивный электрический теплый пол

Особенностью греющего провода является одинаковая температура на любом участке. Выделение тепла происходит за счет высокого сопротивления материала. Резистивные элементы бывают двух типов.

Одножильный провод имеет 1 токопроводящую жилу, 2 слоя изоляции и экранирующую оплетку. Для подключения требуется сведение концов в одной точке, что усложняет монтаж. Плюсы:

• экономное потребление энергии,
• способность генерировать высокую температуру,
• доступная стоимость.

Двужильный и одножильный теплый пол

Двужильный греющий элемент состоит из двух жил с защитной оболочкой. Металлическая сетка препятствует распространению электромагнитных импульсов. Плюсы:

• простота укладки, замыкание цепи обеспечивает специальная муфта на конце провода,
• можно создать схему нужной конфигурации,
• высокая степень экранирования.

Саморегулирующийся

Саморегулирующийся теплый пол

Конструкция кабеля включает: две токопроводящие жилы, полупроводниковую матрицу, металлическую оплетку и изолирующую оболочку. Степень нагревания провода зависит от температуры окружающей среды. Достоинства изделия:

• исключается перегрев на отдельных участках,
• низкий расход электроэнергии,
• долгий срок эксплуатации.

Основной недостаток элемента – высокая стоимость.

Всё зависит от комплектующих

Технология укладки тёплого пола под плитку выбирается с учётом особенностей используемых при монтаже комплектующих. Среди доступных в настоящее время технических решений:

• Свободно укладываемый нагревательный кабель. Он может быть резистивным (с повышенным уровнем сопротивления) или саморегулирующимся.
• Готовые к монтажу маты, состоящие из эластичного основания и закреплённого на нём того же нагревательного кабеля.
• Профилированные и соединённые между собой стержни, генерирующие инфракрасное излучение.

Что до инфракрасной плёнки, то её производители тёплых полов не рекомендуют укладывать под плитку из-за плохой совместимости с химическими элементами, входящими в состав стяжки.

Начало монтажа

Перед тем, кок уложить детали теплового устройства, необходимо зарисовать масштабированную схему, по которой будет производиться укладка теплого пола, вне зависимости от материала — будь то кабель или термомат. Имея на руках подобный чертеж, монтировать электрический теплый пол под плитку будет намного удобнее. К тому же, многие производители выполняют гарантийный ремонт лишь при наличии таковой, а потому упускать это из виду не стоит.

Обязательно нужно проверить наличие всех элементов электронагревателя, к которым относятся:

• сам провод либо электрический мат в необходимом количестве;
• гофрированная трубка под датчик температуры;
• обжимные клеммы и изоляторы;
• терморегулятор;
• термодатчик.

Последние 4 пункта в комплект не входят и приобретаются отдельно. Также нужно подвести напряжение к точке питания греющих элементов согласно план-схеме. Удобнее всего, если точка будет недалеко от входной двери.

Подготовленное покрытие для теплого пола

Начальный этап работ

До начала монтажа необходимо выполнить следующие действия:

1. Подобрать нагревательный элемент: подбор осуществляется с учетом требуемой удельной мощности теплопередачи. К примеру, для ванной комнаты нормальной считается удельная мощность в 150 Вт/кв. м. Если система приобреталась не в комплекте, нужно подобрать к нагревателю терморегулятор. При этом учитывают величину протекающего через цепь тока (зависит от сопротивления нагревателя) и необходимость в наличии функции программирования (обычный терморегулятор стоит 300 – 1000 руб., в то время как программируемый — 3,5 – 4 тыс. руб.).
2. Старое напольное покрытие нужно удалить: если предполагается использовать мощный кабель, то нужно сбить и старую стяжку.
3. При значительной мощности нагревателя от распределительного щита нужно будет протянуть отдельный провод с достаточным сечением жил. Теплый пол обязательно должен подключаться через УЗО, причем при установке в ванной или другом влажном помещении уставка тока утечки УЗО должна составлять 10 мА.

Также на начальном этапе нужно прорезать штробы для укладки проводов, соединяющих нагреватель и терморегулятор.

Заливка стяжки и укладка плитка

Завершается укладка электрического теплого пола нанесением защитного слоя. Это может быть бетонная стяжка пола или наливной пол. Чаще всего применяют специальную клеевую смесь для непосредственной укладки керамической плитки. Толщина слоя стяжки или клея должна быть от 3 до 5 см. Иногда клеевой слой наносится дважды: сначала закрываются маты или кабельные контуры, затем наносится следующий слой для кладки плитки.

Клей для керамической плитки должен быть предназначен для теплых оснований, такие смеси продаются со специальной маркировкой или с указанием диапазона температуры при эксплуатации. Нанесение клея на нагревательную часть не должно спровоцировать механических повреждений и воздушных пустот. Слой плиточного клея должен быть в 3 раза больше диаметра греющего провода. Эксплуатировать пол можно, когда полностью высохнет стяжка и клей.

Как выполнить монтаж инфракрасного теплого пола под плитку?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Что такое инфракрасный плёночный теплый пол?

Как провести проводку в квартире своими руками?

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Инфракрасное полотно

Инфракрасное полотно Еще один нагревающий материал, который прекрасно подойдет для укладки под кафельную плитку, — инфракрасное нагревающее полотно. Несомненный плюс подобных матов — это независимая стержневая система, которая позволяет при выходе из строя одного или нескольких нагревателей работать остальным. Все дело в принципиальной схеме подобного электрического пола под плитку, которая заключается в инфракрасных проводниках, которые расположены между питающими жилами по всему протяжению.

Также огромным преимуществом можно считать то, что расположение мебели для них роли не играет и их можно смонтировать по всему полу.

Подобные электросистемы также не требуют поверхностной стяжки, а потому весьма удобны. Стоимость их, естественно, выше кабеля, но все же ниже, чем у полупроводниковых нагревателей.

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

• Качества подложки;
• Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

• 14 мин при закрытых дверях и отсутствии людей;
• 23 мин при закрытых дверях с 1 человеком внутри;
• 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Монтаж

Монтаж теплого электропола своими руками начмнается с составления схемы укладки кабеля. Правильно смонтировать пол помогают следующие рекомендации:

Кабели не должны укладываться под стационарными предметами интерьера. В противном случае это может привести к перегреву элементов, поскольку отсутствует теплообмен пола и воздуха в помещении. Кроме того, нагрев вреден для мебели, она трескается и рассыхается.

Для эффективного функционирования системы теплого пола площадь покрытия должна составлять как минимум 70% площади помещения. Следует сразу определить местоположение термодатчика

Он располагается на высоте 30-100 см от пола, к нему должен быть легкий доступ

Важно помнить, что обогревательные провода всегда укладываются параллельно

После того, как произведены все расчеты, приступают к монтажу. Технология едина для всех видов систем и включает следующие этапы:

1. Подготовка пола – удаление старого покрытия, выравнивание по уровню;
2. Установка терморегулятора на высоте 0,5-1 м от пола.
3. Укладка усадочной ленты по периметру помещения;
4. Заливка первого слоя стяжки;
5. После высыхания стяжки производится укладка монтажной ленты, поверх нее – нагревательные кабели (маты);
6. Монтаж термодатчиков, соединение посредством кабелей терморегулятора и системы электропола, их проверка;
7. Заливка финишного слоя стяжки.

При монтировании матов и пленок шаги 4 и 7 опускаются. При использовании инфракрасного пола между ним и плиткой прокладывается слой монтажной сетки.

Важно обеспечить абсолютную ровность поверхности, поскольку любой перегиб кабеля приведет к его перенагреву и выходу из строя. Для получения ровной поверхности используются нивелирующие составы. Существует 3 вида схем прокладки кабеля с использованием стяжки:

Существует 3 вида схем прокладки кабеля с использованием стяжки:

• Монтаж в стяжку (применяется для кухонь, балконов под кабельные системы);
• Поверх стяжки под плитку;
• Непосредственно на стяжку (пленочные полы).

Если подразумевается наличие теплоизоляции, то ее нужно положить между полом и системой нагрева. При повышенной влажности помещения поверх теплоизоляционных материалов укладываются гидроизоляционные.

Для отапливаемых помещений достаточно фольгированного утеплителя толщиной 2-4 мм.

Разработка схемы

Перед установкой нагревательной системы необходимо разработать план-схему на бумаге. В ней отделяются буферные зоны с массивной мебелью, бытовыми приборами, отопительными батареями и трубами. Под мебель или бытовую технику прокладывать нагревательные системы нельзя, так как создается дополнительная нагрузка на кабель (из-за невозможности ухода тепла наверх кабель перегревается).

Watch this video on YouTube

Получается неправильный многоугольник, вписанный в прямоугольник комнаты. На схеме отмечается контур будущего электрического пола, подвод питания и расположение терморегулятора на стене (на высоте около метра). Следует также отступить от стен до 20 см и рассчитать, чтобы расстояние между витками кабеля было не меньше 10 см. С бумажного чертежа разметка переносится на подготовленную поверхность пола. Правильно разработанная схема позволит снизить затраты при покупке нагревательной системы и предохранит кабель от перегрева.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

• кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
• нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
• пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Укладка «теплого пола» под плитку: преимущества и монтаж

Керамическая плитка – долговечное, гигиеничное и практичное напольное покрытие, обладающее одним существенным недостатком: высокой теплопроводностью, из-за чего ее поверхность всегда остается холодной. Но устройство «теплого пола» позволяет этот эксплуатационный недостаток превратить в достоинство, так как проблем с теплоотдачей у такого покрытия нет.

Поэтому, если в помещении «теплый пол» является единственным источником нагрева, то выбор плитки оптимален, так как будет обеспечивать хорошую проводимость для вырабатываемого тепла даже при использовании кабелей большой мощности.

«Теплый пол» обладает важными эксплуатационными преимуществами, среди которых:

• создание оптимального температурного режима за счет равномерного распределения тепла по всему помещению, в том числе и в нижней его части;
• надежность и большой срок службы;
• безопасность: наличие электромагнитного излучения не требуется доказывать, но его влияние не столь опасно, как об этом говорят;
• возможность точной регулировки температуры, что позволяет создать комфортные условия, но при экономном использовании электроэнергии.

«Теплый пол» в доме особенно эффективен в период межсезонья, когда нет необходимости в запуске системы отопления, но температуру в доме нельзя назвать комфортной.

Также в холодные зимние дни очень быстро можно оценить все преимущества «теплого пола», которые позволяют наслаждаться комфортом в доме.

Но для этого, перед тем как выбрать «теплый пол» под плитку или другое покрытие, надо правильно рассчитать его мощность. Конечно, в этом случае лучше воспользоваться помощью специалистов, но и самостоятельно надо знать основные ориентиры.

Как выбрать теплый пол под плитку

Средняя мощность для помещений в доме составляет:

• спальная комната – 100-120 кВт/м2;
• детская – 150 кВт/м2;
• прихожая, кухня – 120-150 кВт/м2;
• ванная комната, туалет – 180 кВт/м2;
• застекленная лоджия – 180-200 кВт/м2.

Конечно, эти данные являются усредненными значениями, но по ним довольно легко ориентироваться для того, чтобы рассчитать мощность «теплого пола».

При расчете «теплого пола» надо принимать во внимание, каким источником нагрева помещения он является: основным или дополнительным. Также при расчетах учитывается теплопроводность используемого утеплителя, что существенно может повлиять на эффективность работы системы и экономию электроэнергии

Но следует учесть и некоторые нюансы этого вида отопления, а именно:

1. повышенную нагрузку на электрическую сеть дома, которая должна быть способна справляться с повышенной мощностью;
2. уложить «теплый пол» можно только на стадии ремонта в помещении, так как монтаж сопряжен с проведением определенных общестроительных работ, хотя их объем зависит от вида выбранного теплового элемента.

Также надо учитывать, что, хотя такие конструкции отличаются высокой надежностью и имеют большой срок службы, в случае аварийной ситуации замена вышедшего из строя элемента может превратиться в полноценный ремонт в помещении.

Монтаж датчика температуры

Особое внимание нужно обратить на правила подключения терморегулятора и датчика температуры. Терморегулятор является управляющим блоком электрического пола и обрабатывает информацию от датчика тепла, отключает и включает обогрев

Регулятор может быть программируемым или без установленной программы; его крепят на стене на высоте около метра в доступном месте.

Кабель, соединяющий регулятор с обогревательной системой, укладывается в гофру и специальную трубу. Провод от терморегулятора соединяется с датчиком тепла, установленным на расстоянии до 40 см от стены между кабельными витками. Гофра должна быть уложена без перегибов; ее край соединения с системой обогрева изолируется герметиком для избежания проникновения раствора, используемого при стяжке. Датчик температуры тоже укладывают в гофру для обеспечения доступа к нему при необходимости ремонта.

Третий шаг. Необходимые расчеты и знакомство со схемой

Предварительно вы должны выполнить расчет системы. Рекомендации по этому поводу приведены в таблице.

Таблица. Рекомендованная мощность греющего кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Там, где мощность приведена в виде диапазона, выбирайте конкретное значение с учетом целей и задач, ставящихся перед системой обогрева, т.е. будет ли она применяться для основного отопления комнаты либо же просто в качестве средства создания более комфортных условий.

Расчет предельно прост. Сначала вы определяете необходимую площадь обогрева, которая будет занята кабелем, а затем умножаете ее на рекомендованное значение мощности. К примеру, вам нужно обогреть 4 м2 в кухне. Теплый пол будет обустроен в качестве дополнительного отопления. Считаете следующим образом: 4х90=360 Вт. В соответствии с расчетным значением вы выбираете мощность кабеля.

Схемы подключения кабеля и терморегуляторов, как отмечалось, производители приводят в своих инструкциях. Вам остается следовать указанным рекомендациям, поэтому отдельно данные моменты рассматриваться не будут.
