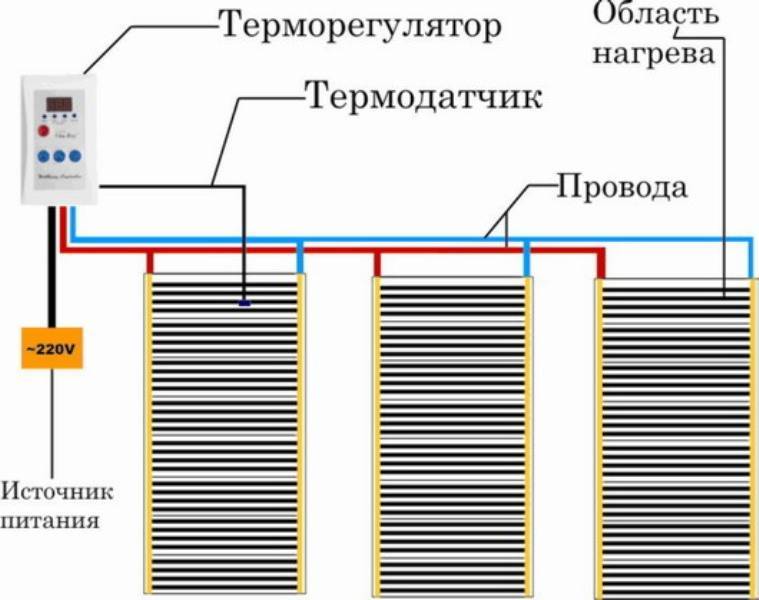

Как подключить пленочный теплый пол своими руками

Инфракрасные пленочные полы от бренда Rexva

ИК пленки Rexva занимают вторую позицию в рейтинге теплых полов. Эта компания производит сверхтонкие пленочные коммуникации, которые можно устанавливать на различные типы поверхности (вертикальную, горизонтальную и даже на потолок). Модельный ряд теплых полов Rexva представлен не только системами со стандартным диапазоном мощности.

Для обогрева жилых и производственных помещений эта компания предлагает инфракрасные пленки, мощность которых достигает 400 Вт/м². Как правило, такие модели применяются для организации обогрева в саунах. Они отличаются высоким показателем водонепроницаемости, так как имеют специальное двустороннее покрытие, располагающееся сверху основного ламинирования.

Продукция от бренда Rexva отличается высокой прочностью и резистентностью к воздействию высокого давления. Их эксплуатационная сфера довольно широка – от малогабаритных комнат, до спортивных залов. Цена инфракрасного пола Rexva полностью соответствует хорошему качеству и надежности.

На рынке появились новые пленочные полы фирмы RexVa с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке

Инфракрасный теплый пол: цены

Сегодня можно встретить различные варианты ИК полов карбонового или биметаллического типа. Их стоимость варьирует от 300 до 1700 руб. за 1 м², в зависимости от производителя и технических характеристик. Некоторые углеродные модели могут иметь специальное защитное напыление из графита и стоить до 2000 руб.

Зависимость цены от компании, которая занимается производством ИК полов, прослеживается невооруженным глазом. Например, цена инфракрасного пленочного теплого пола Caleo может превышать показатель в 2000 руб. за 1 м² в то время как компания Rexva реализует некоторые качественные модели всего за 300–400 руб. Цена пленочного теплого пола под ламинат является самой высокой, что обусловлено большим спросом.

Стоимость ИК пленки для обогрева пола напрямую зависит от ее фирмы производителя

Цена теплоотражающего основания колеблется в пределах от 80 до 200 руб. Самая простая модель терморегулятора обойдется приблизительно в 1200 руб., а более дорогие устройства, оснащенные сенсорным программированием, в 2500 руб. Стоимость монтажных услуг также отличается и может варьировать в пределах от 200 до 400 руб. за 1 м².

Где можно купить пленочные теплые полы? Приобрести эти системы обогрева можно в любом профильном магазине или строительном гипермаркете. Также купить инфракрасные пленочные теплые полы можно и через сеть интернет. Для этого необходимо зайти на сайт, который занимается реализацией данного товара и осуществить заказ.

Разновидности и преимущества плёночного отопления

Каждый производитель старается добавить к своему продукту что-то уникальное дополняя плёночные системы самыми различными модификациями. Но среди мужества дополнений и модификаций можно выделить две основные разновидности инфракрасных полов:

• С высокой степенью разогрева.
• Полы с низким показателем теплоотдачи.

Каждый из них обладает различными показателями и подбирать его необходимо исходя из множества нюансов помещения, ваших потребностей, возможностей и требований.

Преимущества инфракрасного плёночного покрытия:

• Очень высокая степень отдачи тепла.
• Экономичность во время работы.
• Совместимость с системами управления и регулировки издаваемого тепла.
• Быстрый монтаж, после чего можно сразу укладывать ламинат.
• Подходит для любых помещений.
• Для установки не нужен специальный инструмент, вы сможете сделать всё своими руками.
• Долгий срок эксплуатации.

Лучшие системы инфракрасного подогрева пола

	Фото	Название	Рейтинг	Цена
ТОП-7 пленочных систем инфракрасного пологрева пола
#1		Инфракрасный пленочный теплый пол «Heat Plus»	4.95 / 5 12 – голосов
#2		Инфракрасный пленочный теплый пол «Caleo»	4.9 / 5 6 – голосов
#3		Инфракрасный пленочный теплый пол «Eastec Energy Save PTC»	4.9 / 5 4 – голоса
#4		Инфракрасный пленочный теплый пол «Rexant»	4.8 / 5
#5		Инфракрасный пленочный теплый пол «XiCa RexVa XM-305»	4.75 / 5 3 – голоса
#6		Инфракрасный пленочный теплый пол «Electrolux ETS 220-4»	4.7 / 5 2 – голоса
#7		Инфракрасный пленочный теплый пол «Teplotex»	4.65 / 5
Лучшая система стержневого инфракрасного подогрева пола
#1		Инфракрасный стержневой теплый пол «Unimat BOOST-0200»	4.85 / 5
Лучшее мобильное решение проблемы подогрева пола
#1		Инфракрасный переносной теплый пол «Теплолюкс Express»	4.75 / 5 1 – голос

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Watch this video on YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

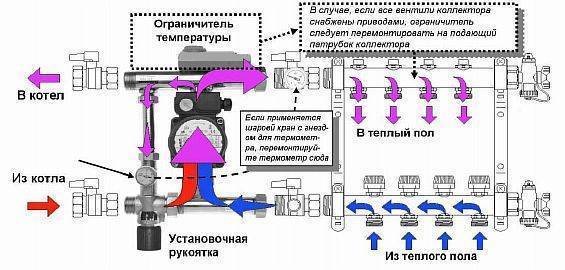

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Особенности устройства плёночного инфракрасного теплого пола

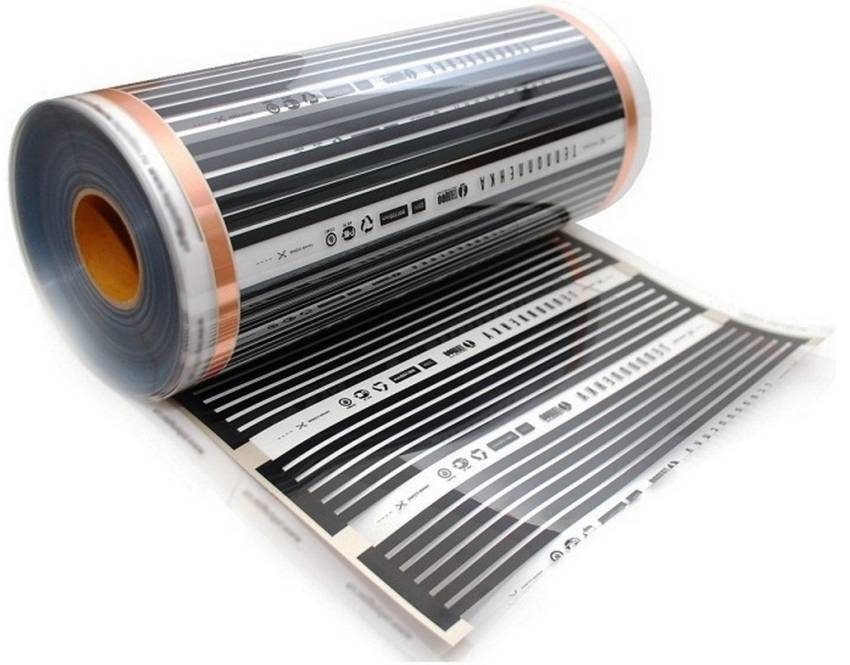

Плёночный тип инфракрасного тёплого пола — это конструкция, в которой карбоновая паста запаяна в полиэтилен. Участки нагревательных элементов соединены медными шинами, впаянными в общую схему. Принцип действия простой: при подключении к электросети карбон выделяет тепло.

Инфракрасные теплые полы отличаются следующими достоинствами:

• не высушивают воздух;
• тепло аккумулируется на уровне полутора метров, это оптимально для жилища;
• нагреваются прежде всего предметы в помещении, эффективность такого способа обогрева очень высокое;
• полная безопасность для человека, а также животных;
• возможность демонтажа при переезде.

И ещё одно немаловажное преимущество: чтобы разобраться, как смонтировать инфракрасный теплый пол, не требуется специальных навыков.

Особенности ИК пленок от компании Heat Plus

Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:

• полосатую;
• сплошную.

Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.

Рассмотрим другие достоинства ИК полов Heat Plus:

• легкость установки;
• износостойкость;

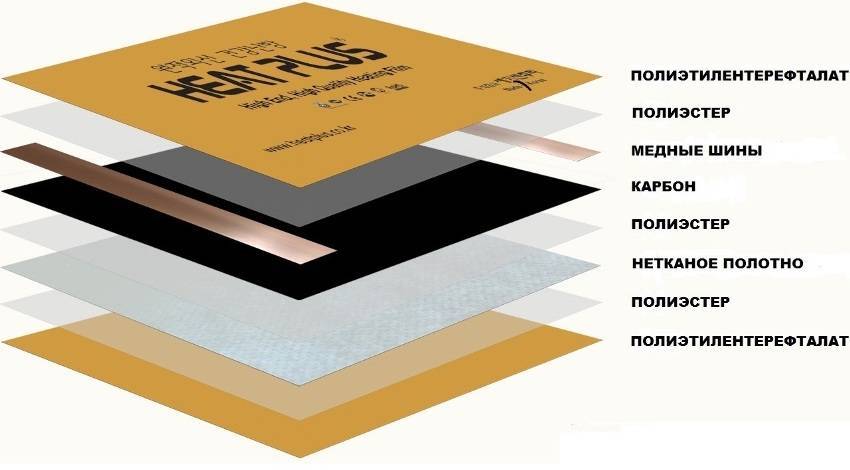

Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев

надежность.

Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.

3 Параметры выбора

Область применения мобильных полов с обогревом достаточно объемна, поэтому выбирая конструкцию нужно учитывать площадь обогреваемого помещения и мощность устройства. Кроме того, необходимо определиться, какое будет отопление — основное или дополнительное.

При выборе переносного инфракрасного отопления нужно обращать внимание на:

• изоляцию контактов;
• толщину плёнки — она должна быть минимум 0,3 мм. Необходимо учитывать, что чем толщина больше, тем изделие устойчивей к механическому повреждению;
• мощность — для линолеума 160 Вт/м2, для плитки 220 Вт;
• карбоновое напыление — равномерность слоя, без просветов;
• промежутки между карбоновыми полосками — они могут быть прозрачными или мутными.

При покупке резистивной плёнки, стоит помнить, что такой тёплый пол не укладывается под палас и во влажном помещении, так как соприкосновение с водой может привести к возгоранию. Но тут все зависит от производителя, мы описали модели, которым не страшна влага.

На какой бы модели вы не остановили свой выбор, особое внимание следует уделять качеству изделия. Дешёвые полы от сомнительных производителей лучше не брать, ведь от этого зависит комфорт и безопасность в доме

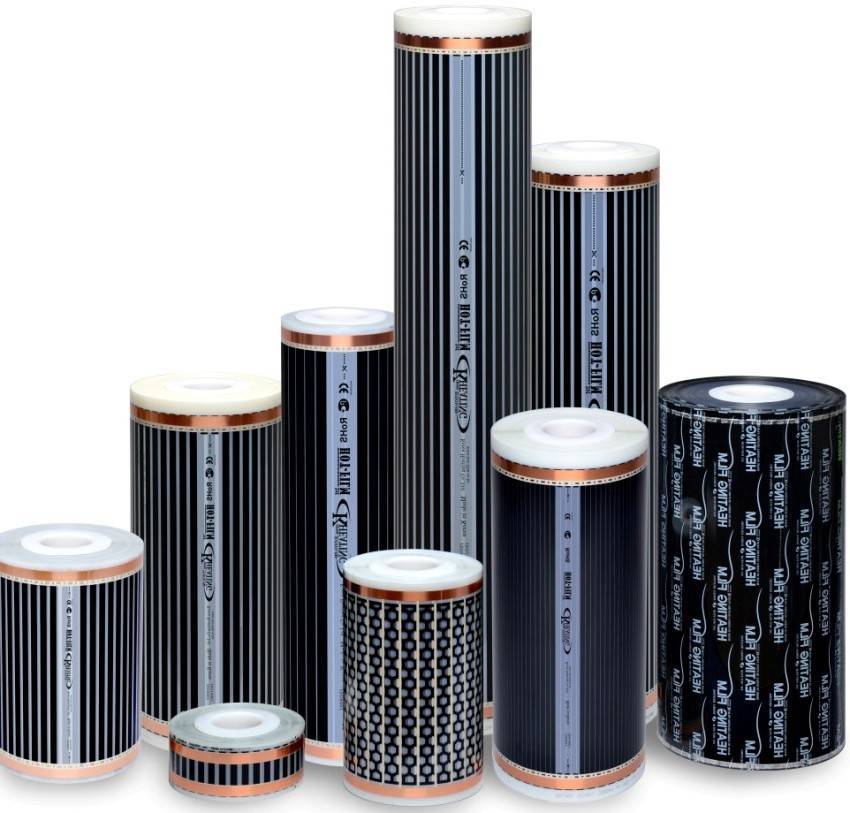

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Особенности углеродных и биметаллических ИК пленок

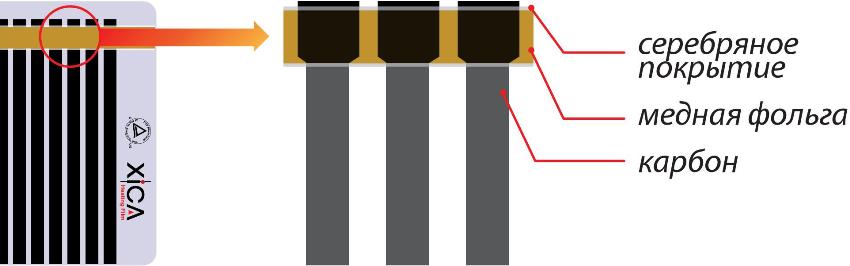

Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.

Схема биметаллической инфракрасной пленка для отопления

Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.

Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.

К каким последствиям могут привести ошибки при монтаже пленочного теплого пола

Частой ошибкой при монтаже является неверное соединение полос пленки друг с другом, соединение должно быть строго параллельным. При последовательном соединении нагрев будет неэффективным, а при других ошибках в подключении возможно короткое замыкание.

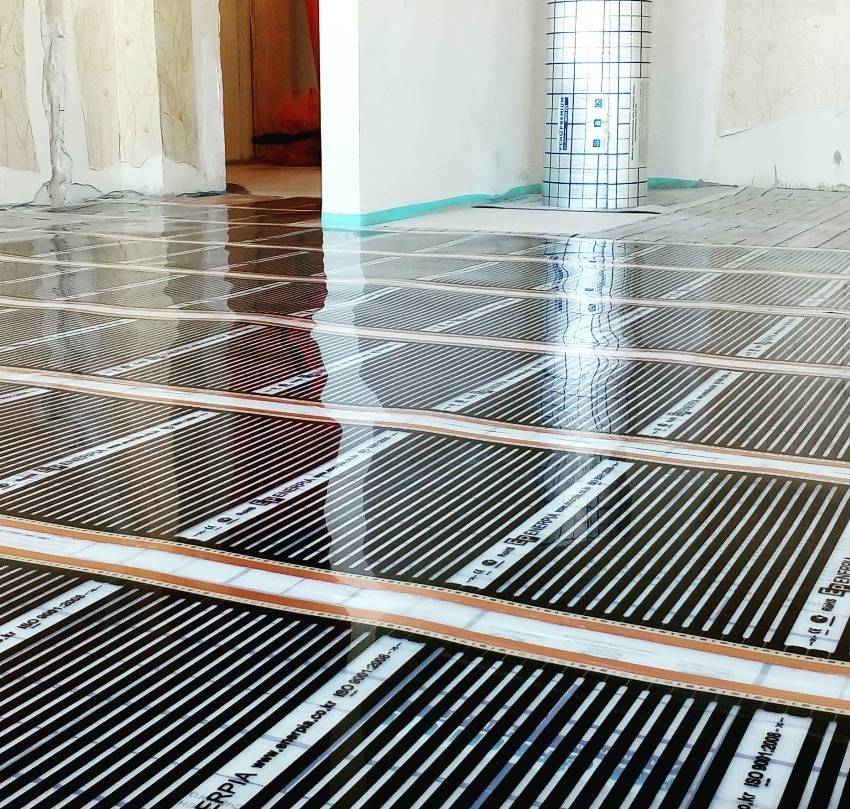

Инфракрасная пленка для отопления монтируется строго параллельно

Разрезать пленку допускается только в местах, которые обозначены производителем. Если разрезать пленку в другом месте, то в электрической цепи появится разрыв и пол не будет нагреваться.

Как резать пленочный теплый пол

Недостаточно тщательная уборка пола и подготовка поверхности может привести к последующему физическому повреждению ленты в местах соприкосновения с твердыми частичками мусора или перетиранию ее в местах с резким перепадом высоты. Повреждение ленты приведет к отключению нагрева части пола или пола целиком

Крайне важно подключать теплый пол через отдельный автоматический выключатель дифференциального тока. Это гарантирует своевременное отключение питания пола в случае обрыва или короткого замыкания в цепи

Игнорирование этого правила может привести к пожару или поражению людей электрическим током.

Другой распространенной ошибкой является неверное расположение датчика температуры. Если участок пола, под которым находится датчик, будет дополнительно охлаждаться, например, из-за близкого расположения к балконной двери или, наоборот, нагреваться из-за попадания прямых солнечных лучей через окно, терморегулятор может получить неверные данные о температуре пола и увеличить или уменьшить нагрев без необходимости.

Потребление электроэнергии пленочным теплым полом

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

Watch this video on YouTube

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

• подъем;
• покинули дом;
• вернулись в обед;
• ушли с обеда;
• вернулись вечером;
• ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

• Калибровку датчиков;
• Переключение датчиков или их одновременное включение;
• Ограничение температуры;
• Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
• Минимальный режим прогрева;
• Максимальный обогрев;
• Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Последовательность монтажа водяного контура теплых стен

Крепить водяной контур отопления в стене придется по тому же принципу, что и для обустройства теплого пола. Если теплый пол уже установлен, то задача сводится лишь к подключению новых элементов к уже проложенной прямой и обратной схеме трубопроводов. Если водяного контура в полу нет, то его монтаж начинают от отопительного котла, используя трубы из металлопластика или другого материала. Их по обратке лучше крепить к термореле, в этом случае можно обойтись без громоздкого смесительного узла. Установку проводят либо сухим способом, закрывая трубопроводы гипсокартоном, либо мокрым, размещая трубы в штукатурке до ее схватывания.

Между стенами и гипсокартонном можно дополнительно проложить утеплитель.

Теплые стены обязательно подразумевают применение утеплителя. Используют фольгированный утеплитель, один из оптимальных – изолон. После этого производится проверка труб под давлением, процедура занимает не менее суток. Далее происходит монтаж поверх утеплителя пароизоляционной пленки. Штукатурный раствор наносят в три слоя: на втором выполняется монтаж термодатчиков, а на внешний монтируется армированная стеклосетка, которая предотвратит стену от деформации в случае нарушения герметичности трубопроводов.

Теплые стены можно обустроить и «сухим» способом: в этом случае сверху крепят гипсокартонную плиту, к внутренней поверхности которой приклеивают пленочный утеплитель.

Преимущество водяного контура – возможность его использования в жаркую погоду как кондиционера.

Преимущества и недостатки

Плёночный тёплый пол, как и любое другое устройство, имеет положительные и отрицательные стороны. Те, кто уже приобрёл такое оборудование, выделяют большое количество достоинств у этого материала:

• прогрев пола происходит равномерно, что особенно полезно для ламинатного покрытия;
• инфракрасный тёплый пол можно укладывать даже в помещениях с повышенной влажностью;
• можно осуществлять монтаж даже на открытой местности: на верандах, балконах, в беседках;
• даже неровная поверхность не повлияет на установку такого оборудования и не создаст дополнительных проблем;
• плёночный тёплый пол можно укладывать несколько раз, поэтому при переезде можно осуществить его демонтаж и постелить на новом месте;
• параллельное соединение проводников обеспечивает высокую надёжность системы;
• низкий уровень инфракрасного излучения;
• не влияет на изменение высоты пола.

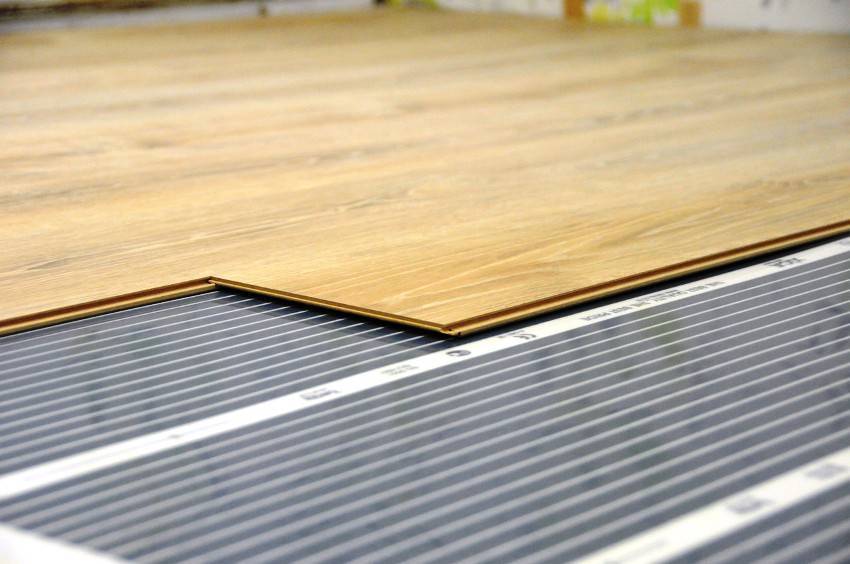

Плёночный тёплый пол под ламинатомИсточник aqua-floor.com

Однако следует выделить и существенные недостатки инфракрасных тёплых полов. К ним относятся следующее:

• для больших помещений потребление электричества может быть достаточно большим – всегда надо проводить тщательные расчёты;
• при отсутствии электричества в доме не будет работать и инфракрасный пол: большой риск для тех, у кого часто отключают электричество в холодное время года;
• менее качественные инфракрасные полы, с плохим регулятором температуры, могут сильно нагревать мебель;

В целом, важно уметь подключать электрический инфракрасный пол, чтобы в дальнейшем система работала без перебоев. При приобретении этого оборудования очень важно взвесить все достоинства и недостатки, а уже потом окончательно определиться. Подключение инфракрасного пола должно быть грамотным и последовательным, поэтому если знания в этой области отсутствуют, лучше обращаться к специалистам

Подключение инфракрасного пола должно быть грамотным и последовательным, поэтому если знания в этой области отсутствуют, лучше обращаться к специалистам

При приобретении этого оборудования очень важно взвесить все достоинства и недостатки, а уже потом окончательно определиться. Подключение инфракрасного пола должно быть грамотным и последовательным, поэтому если знания в этой области отсутствуют, лучше обращаться к специалистам. Монтаж электрического тёплого пола лучше доверить специалистамИсточник apelsin.ru

Монтаж электрического тёплого пола лучше доверить специалистамИсточник apelsin.ru

5 Особенности эксплуатации

Чтобы повысить качество работы съёмного отопления, и продлить его срок службы, нужно учитывать ряд моментов:

1. Устанавливать мобильный коврик только на ровную поверхность. Ямки и трещины могут вывести его из строя.
2. Не ставить мебель или тяжёлые предметы на плёнку, это приведёт к перегреву, а в последствии и к поломке системы.
3. Подключать пол следует к отдельному источнику питания, имеющему встроенный предохранитель.
4. Не включать в собранном виде.
5. Застилать покрытием следует только плёночную часть, терморегулятор накрывать нельзя.
6. Не укладывать поверх изделия толстые или тяжелые материалы, это нарушить правильность функционирования пола.
7. Не оставлять включённым, когда не используется.

Мобильные тёплые полы являются удобными и эффективными устройствами обогрева, не занимающими много места. Они несложны в эксплуатации, и для их установки не требуется особого опыта.

Имея такой пол, ваши ноги будут постоянно теплые, а при понижении температуры на улице, вы сможете поддерживать в квартире комфортные условия.

Преимущества пленочных полов

Пленочные полы своими руками отличаются от прочих систем напольного отопления многими преимуществами, среди которых особенно можно выделить такие, как:

Нагрев производится равномерно по всей поверхности пола при помощи теплового излучения инфракрасных лучей. В отличие от обычных способов это излучение прогревает не только воздух и напольное покрытие, но и все предметы в помещении, включая даже тело человека. Такое тепло воспринимается организмом как собственное, не нанося ему вреда. Кроме того, эффективности добавляет и вторичное конвективное обогревание, которое обеспечивается при излучении тепла уже прогретыми предметами обстановки.Подсоединение пленки
Воздух в помещении, где нагрев производятся при помощи тепловых пленок более чистый и свежий, в нем не образуется пыли от движения воздушных масс. Кроме того, температура при использовании пленочного пола, которая комфортна для человека, может быть на четыре-пять градусов ниже, чем при обычных системах (электрических и водяных). А это обеспечивает большую экономию электроэнергии для нагрева.
При включении пленочного пола концентрация отрицательно заряженных в помещении ионов повышается, что очень полезно для жизнедеятельности.
При работе установки отсутствует шум, вибрации, пыль, запах

А это очень важно для аллергиков, малышей, пожилых людей. Образующееся при работе излучение оказывать полезное воздействие на людей со слабым зрением, для больных сердечно-сосудистыми заболеваниями, при расстройствах иммунитета.
Монтаж своими руками такого пола самый простейший, занимает мало времени

Необходимо только разрезать приобретенную пленку, согласно разметке, на отдельные модули. Для установки не требуется проводить работы по стяжке поверхности, ее выравниванию. То есть экономится не только время, но и средства. Такой пол можно устанавливать только в тех местах, где он необходим, даже в качестве дополнительного отопительного оборудования.
Толщина пленки мала, ее можно монтировать своими руками абсолютно в любом месте и практически под любое напольное покрытие.
При использовании для деревянных покрытий такой теплый пол – это оптимальный вариант. Его укладывают без дополнительных защитных слоев, а часто расположенные нагревательные полосы в защитной оболочек обеспечивают равномерный и безопасный прогрев.

Условия установки инфракрасного пола

Установка теплого пленочного пола требует соблюдения некоторых обязательных условий, которые, впрочем, не отличаются сложностями. При монтаже своими руками начинать следует с теплоизоляции.

Обычно для этого используют изолон, который настилается на очищенную от пыли и мусора поверхность. Делать предварительно стяжку при этом не надо.

После этого по периметру слоя утеплителя необходимо проклеить специальный электропроводной скотч, который имеет алюминиевое покрытие.

Пленочный пол

Теплый пленочный пол также требует наличия термодатчика, который поможет контролировать состояние пленки и напольного покрытия. Такой датчик монтируется в вырезе утеплителя, затем приклеивается скотчем к нижней стороне пленки.

Теперь на подготовленное таким образом основание укладывается разрезанная на отдельные модули пленка (если это необходимо, в том случае, когда размеры помещения позволяют – можно укладывать цельную). Теперь своим руками монтируем на инфракрасную пленку армирующую сетку, которая состоит из стекловолокна.

Далее можно сделать бетонную стяжку, чтобы обеспечить прочность напольного покрытия, но в некоторых случаях такой пол укладывается непосредственно под покрытие.

Преимущества и недостатки теплого пола

Основные преимущества

Среди основных плюсов электрического теплого пола выделяют:

• возможность применения не только в домашних условиях, но и в офисах;
• может использоваться с любым напольным покрытием: кафелем, ламинатом, линолеумом и т.д.;
• все элементы системы спрятаны от глаз, тем самым не портят интерьер помещения;
• с помощью идущего в комплекте терморегулятора можно настраивать температурный режим вплоть до 0,1 о С, при этом также можно задавать определенное время включения/отключения нагревателя;
• может использоваться в качестве основного и вспомогательного отопления;
• укладку теплого пола под плитку (а тем более паркет) может осуществить человек без малейшего опыта, к тому же никакого специального инструмента быть под рукой не должно;
• длительный срок эксплуатации при правильном обращении с системой;
• поверхность прогревается равномерно по всей площади;
• для определения причины поломки потребуется немного времени;
• для функционирования системы не требуется дополнительное оборудование (к примеру, для водяного отопления необходима установка электрического котла либо газового);
• температура нагревательного элемента не слишком велика, что хорошо при учете безопасности применения.

Как Вы видите преимущества электрического теплого пола значительные, что делает такой вариант вполне конкурентоспособным по сравнению с другими вариантами отопления.

Существующие недостатки

Как всегда, чем-то необходимо жертвовать при выборе той или иной системы. Что касается минусов электрических теплых полов, то основными являются:

• высокая стоимость эксплуатации (если использовать греющий кабель для центрального отопления большой площади, необходимая мощность нагревателя может достигать до 15-20 кВт, которые заметно повысят месячный расход электроэнергии);
• любой тип электрообогревателя имеет повышенную опасность поражения током и электрический теплый пол не исключение, поэтому особенно во влажных помещениях необходимо учитывать данный момент;
• для повышения электробезопасности необходимо дополнительно растратиться на приобретение и подключение УЗО, а также создание надежного заземления;
• греющий кабель, который является основным исполнительным органом отопления, создает электромагнитное поле, которое негативно влияет на организм человека;
• напольное покрытие, в частности деревянное, страдает при нагревании: рассыхается и деформируется;
• при укладке нагревателей (особенно кабеля) высота потолка может сократиться до 10 см;
• если отопление будет использоваться в качестве основного и при этом дом большой площади, то для работы системы потребуется довольно мощная электропроводка.

Видно, что и недостатки системы довольно-таки весомые

Но все же мы обращаем внимание на то, что при правильном выборе теплого пола, а также монтажных работах согласно инструкции, большинство из перечисленных недостатков сразу же отсекаются. Это и делает систему подогрева пола популярной и востребованной

Сравнение с альтернативным вариантом

Чтобы Вы окончательно убедились в правильности Вашего решения, сейчас мы немного поговорим о том, чем электрический теплый пол лучше водяного.

Итак, мы выделили основные моменты сравнения:

1. Водяной теплый пол разумнее использовать на больших площадях, тем более, если подогрев будет осуществляться за счет газового котла. В маленьких комнатах логичнее отдавать предпочтение варианту, работающему от электросети, т.к. в этом случае расход на монтаж и эксплуатацию будут небольшими.
2. Отопление горячей водой имеет более продолжительный срок службы (как говорят производители, отметка может доходить до 50 лет).
3. Вода не навредит здоровью человека, чего не скажешь про ток.
4. Монтаж кабеля (либо термоматов) гораздо проще, чем водопроводных труб.
5. Регулировка электрического обогревателя осуществляется гораздо быстрее и точнее, чем водяного.

Вот мы и предоставили плюсы и минусы электрического теплого пола. Подведя итог можно отметить, что у обоих вариантов системы есть свои достоинства и недостатки, которые заставляют в любом случае чем-то жертвовать. Мы же рекомендуем отдавать предпочтение именно электроподогреву, т.к. он более современный, эффективный и многофункциональный!

Этапы монтажа и подключения

Чтобы представить себе, как подключить инфракрасный теплый пол, процесс монтажа можно условно поделить на несколько этапов:

• чертёж теплого пола
• выравнивание чернового основания, раскладка гидро и теплоизоляционного слоёв;
• подготовка места для крепления терморегулятора;
• укладка инфракрасной плёнки и соединение нагревательных элементов;
• первичное тестирование;

• установка термодатчика;
• подключение терморегулятора
• тестирование работоспособности системы;
• укладка полиэтилена (дополнительно и твердого покрытия для ковролина или линолеума)
• укладка чистового покрытия.

Схема подключения инфракрасного пола не сложная, достаточно внимательно изучить инструкцию и познакомиться с секретами опытных мастеров.
