Светодиодная лента 220В – что это такое и как ее подключить
Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.
В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:
- если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
- если на 24 вольта, то кристаллов уже 6;
- если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
- а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.
В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.
Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.
У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.
Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:
- Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
- Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.
Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.
Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.
Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.
Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.
Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
Установка подсветки на кухонную гарнитуру
Очень часто светодиодная подсветка сегодня встречается на кухне. Причем зачастую led используют для качественного и полноценного освещения рабочей зоны кухни.
Светодиодная подсветка рабочей зоны
Кроме рабочей поверхности мойки, плиты и столешницы с помощью светодиодных лент можно достаточно эффектно освещать кухонную гарнитуру. На кухне подсветка может быть установлена в следующих местах:
внутри подвесных шкафчиков. Таким образом качественно подсвечивается внутреннее содержимое полок;
Внутренняя подсветка кухонного шкафа
сверху навесных кухонных шкафов или снизу напольной гарнитуры. В таком случае освещение выполняет только декоративную функцию;
Подсветка гарнитуры снизу и сверху
подсветка выдвижных ящичков для ложек, вилок и прочих необходимых на кухне вещей.
Подсветка выдвижного ящичка
Создать любой тип освещения здесь можно двумя способами:
непосредственно наклеить ленту, оснащенную самоклеящейся основой на поверхность кухонной гарнитуры;
Установка ленты с самоклеящейся основной на поверхность шкафа
использовать врезной или накладной профиль. Врезной профиль позволит сделать подсветку максимально комфортной для эксплуатации, но его установка требуется значительных затрат времени и сил, чтобы вырезать нужное отверстие в шкафу. Накладной профиль более прост в установке, но он будет немного выделяться на фоне кухонной гарнитуры.
Врезной и накладной профиль на кухне
Как видим, самым простым способом крепления ленты в данном случае будет просто приклеивание ее с помощью самоклеящейся поверхности. Все этапы крепления данной продукции будут аналогичны ранее описанному монтажу на потолок.
Подключение блока питания для светодиодной ленты
Это в качестве бонуса – как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово “нюансы”).
Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.
Вот на всякий случай фото блока питания:
Блок питания для светодиодной ленты.
Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.
Контакты блока питания светодиодной ленты.
Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает. Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте
Например, в конце, или в середине
Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.
При подключении светодиодной ленты к блоку питания главное – соблюдать полярность. По контактам – фаза, ноль, земля – это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.
На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания – 12 или 24 В.
Мощность LED-ленты должна быть не более 75% мощности блока питания. Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.
Если мощность блока будет сравнима с мощностью нагрузки – блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами – БП просто не сможет запуститься, будет срабатывать внутренняя защита.
И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой! Иначе будет нечто похожее, описанное в статье про то, как моргает выключенная энергосберегающая лампа. Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.
Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.
Как закрыть контакты БП_безопасность с применением кабель-канала
Закрытые кабель-каналом контакты БП для светодиодной ленты
Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.
Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.
Руководство по монтажу светодиодной ленты
Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.
Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

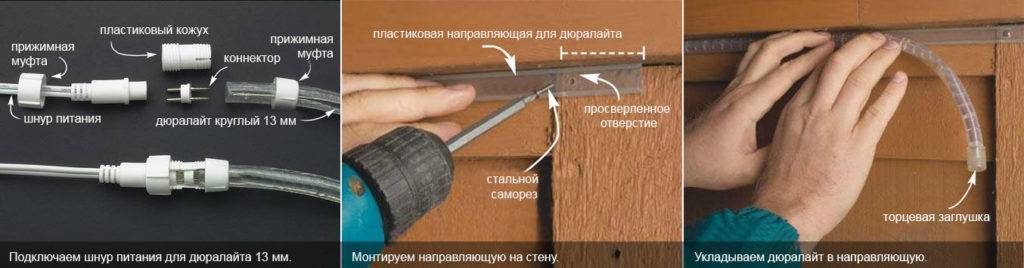

Установка светодиодного дюралайта
- Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
- Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
Контроллер подключается к блоку питания. При этом строго соблюдают полярность.
- Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
- Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.
Правила выбора LED-освещения для дома
Перед покупкой товара, следует его выбрать. При этом обязательно отталкиваться от характеристик, отвечающих качеству приспособления
Важно чтобы светодиодная лента была изготовлена проверенным и достаточно популярным производителем, на изделии не должно быть дефектов и повреждений. Количество установленных на ленте светодиодов должно соответствовать заявленному в документе к освещению, чтобы идеально смотрелось на потолке
LED-освещение в коридоре
Выбирая, светодиодную ленту для дома, важно определиться в каких целях она будет применяться, так как для основного освещения и подсветки имеется разница в мощности приспособления. Возможно следует определиться с оттенком свечения: однотонные больше подойдут для спокойных помещений, а RGB — идеальны для декорации и зонирования комнаты
Монтаж багета
Как начинается работа? Первым делом необходимо найти самую низкую точку потолка с учетом наличия воздуховодов, кабельных каналов, распределительных коробок и т.д.
Далее по периметру стены отмерьте и просверлите профиль стены, на который будет натянуто основное полотно.
На поворотах и углах аккуратно вырежьте его и сформируйте соответствующие заготовки в зависимости от размера и геометрии вашей комнаты.
Прикрепите профиль к стене и закрепите на липкой ленте. Проверить горизонт лазерным уровнем, просверлить отверстия под дюбеля.
Забейте их и прикрутите багет по периметру.
После всей этой работы в нормальной ситуации можно было бы растянуть полотно. Но не забывайте, что в середине потолка у нас будут линии света.
Поэтому для них необходимо подготовить соответствующий профиль и при необходимости ипотеку.
Описание LED-лент
Светодиодные ленты представляют собой гибкие печатные платы с равноудаленно размещенными светодиодами. На ленте монтируются также резисторы, ограничивающие ток, проходящий через полупроводники.
Изготавливаются модели с применением SMD и DIP технологий. Наиболее распространенными являются SMD-диоды, монтируемые на поверхности.
В аббревиатуре диода указывается его тип и размер. Например, маркировка SMD 3528 означает использование чипа кристалла с габаритами 3,5 и 2,8 мм.
Ширина ленты варьируется в пределах 0,8…2 см, ее толщина (включая установленные диоды) составляет 0,2…0,3 см.
Ленты выпускаются рулонами длиной 5 м. На одном метре могут быть размещены от 30 до 120 диодов.
12 В светодиодная лента

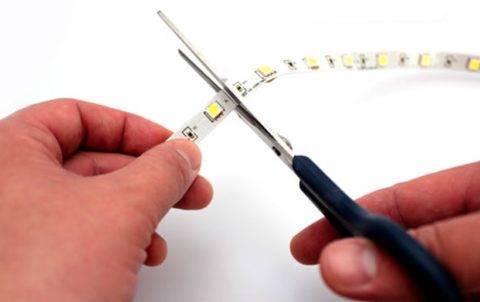

Отрезать светодиодную ленту можно по специальным меткам — в местах с изображенными ножницами, которые нанесены по всей ее длине через каждые 3 диода, что очень удобно для подбора необходимой длины.
Отрезать ленту нужного размера очень легко
Выпускаются светодиодные источники света, рассчитанные на напряжения 12, 24, 36 и 48 В, но наиболее распространенными являются ленты светодиодные 12в. Чтобы подключить устройство к электросети, необходимо использовать блок питания 12в для светодиодной ленты, являющийся преобразователем напряжения.
Трансформатор для светодиодной ленты 12 вольт
Производятся двенадцативольтные ленты и фигурной формы, что позволяет изгибать их в двух плоскостях. Эта возможность расширяет сферы использования светодиодов при декорировании различных объектов.
Лента с фигурной платой
Для использования в местах, где невозможно закрепить ленту стандартной ширины, предназначены узкие модели, у которых ширина составляет 0,5 см. Определенные специфические задачи позволяют решать ленты, в которых диоды размещены сбоку и световой поток направлен параллельно поверхности.
Лента с боковым расположением диодов
Важнейшей характеристикой осветительных приборов является величина светового потока. Она зависит от типа и количества диодов, размещенных на метре ленты. Определить интенсивность светового потока можно, если знать число светодиодов и их маркировку.
К примеру, если на метре размещены 30 диодов типа SMD3528, каждый из которых обладает световым потоком в 5 лм, метр ленты излучает 150 лм света. Эта величина соответствует потоку, излучаемому лампочкой накаливания, имеющей мощность 10 Вт. В случае, если установлены 30 диодиков SMD5050 со световым потоком 12 лм, лента выдаст 360 лм. Такой поток излучает 24-ваттная лампа.
Маркировка не всегда наносится на ленту. Подобрать ее размер и характеристики поможет таблица (на фото):
Характеристики лент на 12 В
Светодиодные ленты 12 вольт наделены многочисленными положительными свойствами:
Они легко фиксируются. Для этого на большинстве моделей есть двухсторонняя липкая лента, позволяющая приклеить светодиоды практически к любым поверхностям.
Двухсторонний скотч на тыльной поверхности ленты
- Эластичность, позволяющая закрепить конструкцию даже в труднодоступных местах.
- Длительный срок службы. По отношению к традиционным источникам света — лампам накаливания и люминесцентным моделям светодиоды отличаются большей долговечностью (при условии правильно произведенного монтажа и соблюдения условий эксплуатации).
- Низкий расход электрической энергии.
- С помощью светодиодных лент можно реализовывать интересные идеи по оформлению интерьера и экстерьера.
- Возможность подбора любого цвета освещения. Лентами с контроллерами можно управлять дистанционно, меняя яркость света и выбирая желаемый оттенок.
12 вольт светодиодная лента с контроллером и пультом дистанционного управления
Светодиодные ленты 12в обладают одним недостатком — их цена выше, чем у традиционных источников с аналогичным световым потоком.

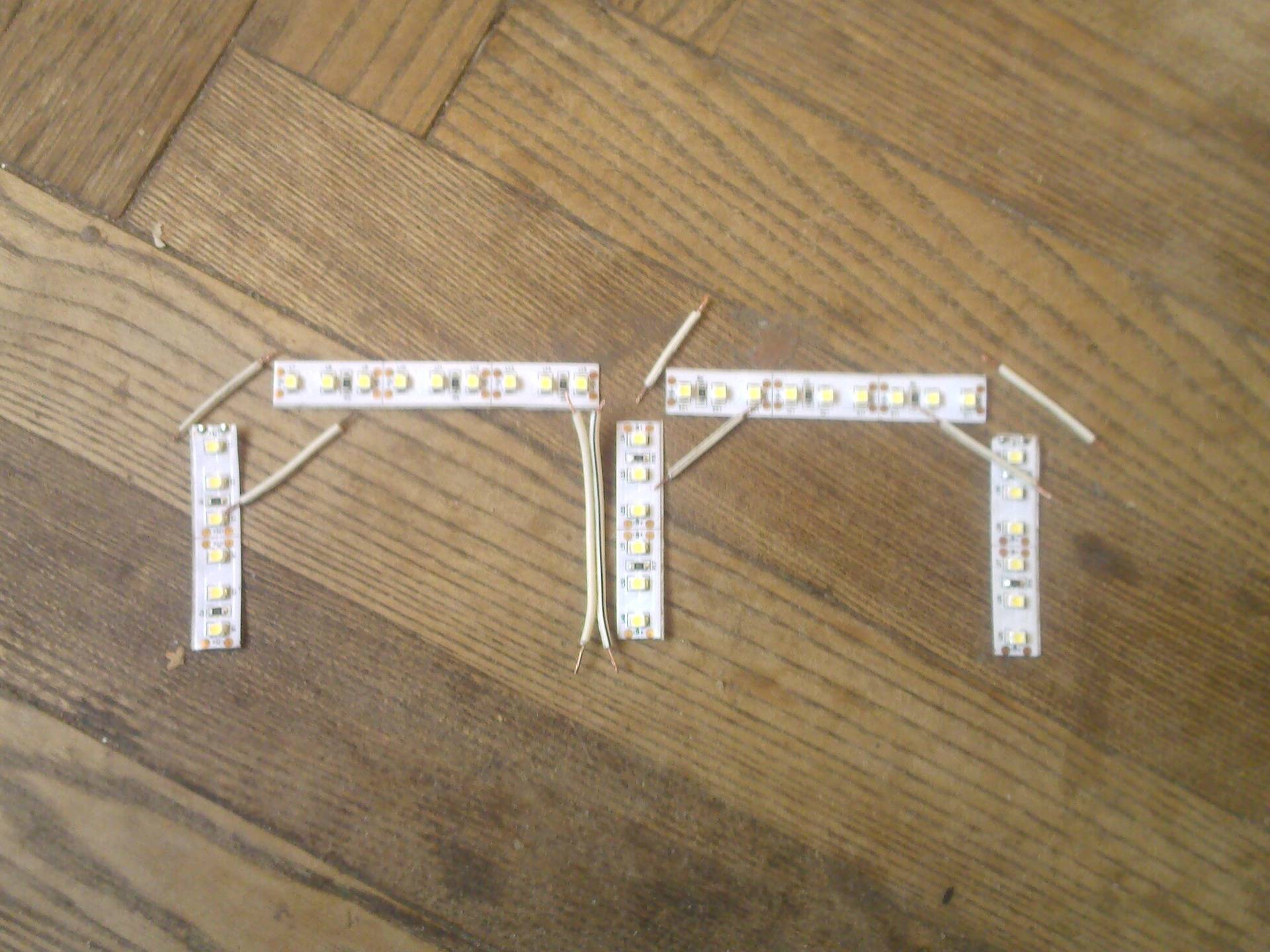

Способы соединения: паечный и коннекторный
Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.
Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.
Линия разреза светодиодной ленты для спайки
Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.
Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса ( и -).
Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.
Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

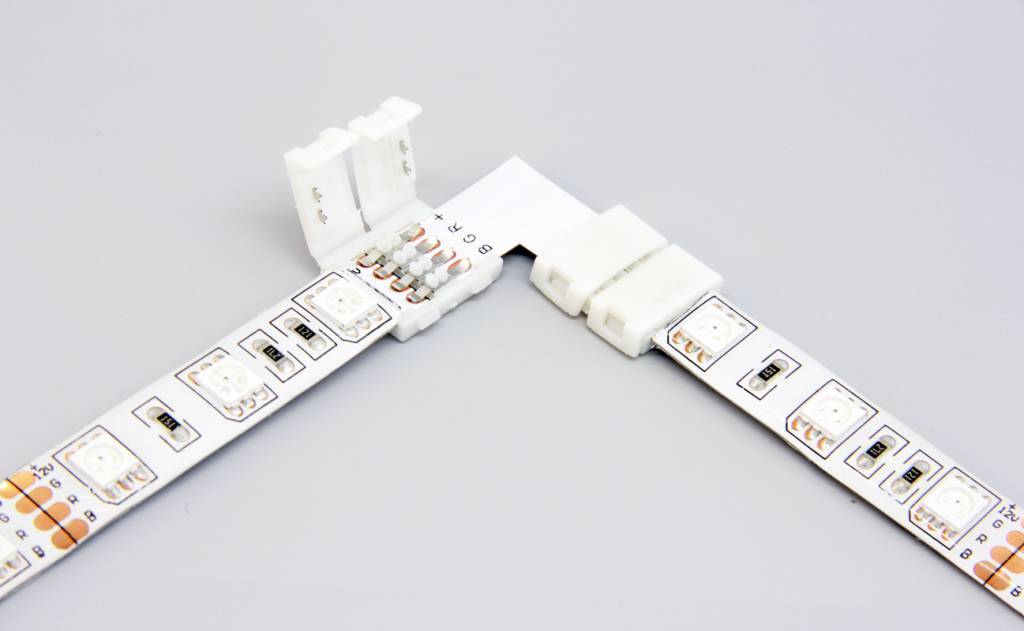

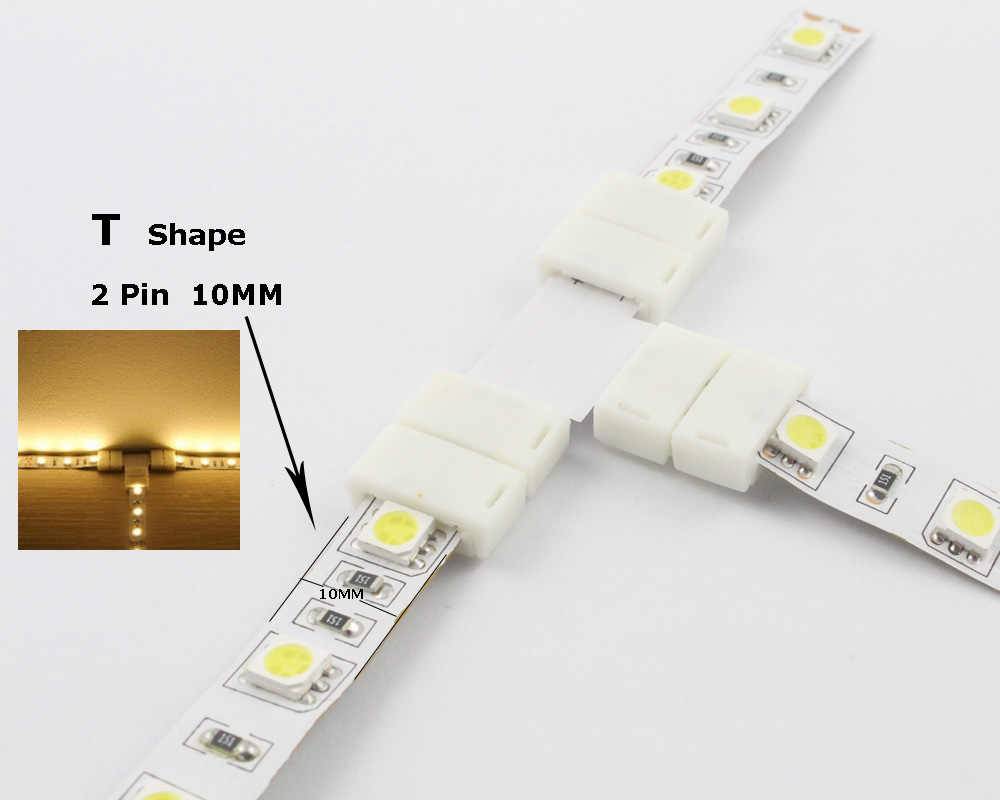

Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.
Пластиковые коннекторы для быстрого соединения светодиодных лент
Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.
Правила соединения лент
Запомните главное правило монтажа светодиодных лент – не стыковать друг с другом два куска длиною 5 метров. Дело в том, что в мощных светодиодных лентах протекает большой ток. Например, для SMD 5050 60 led/метр – мощность равняется 14.4 Вт/м. Это значит, что при 12В напряжения, на каждый метр нужно более 1 ампера тока.
В светодиодной ленте роль кабеля-проводника выполняют медные дорожки, нанесенные на гибкое основание. Их сечение рассчитано на работу 1 бухты, длина которой – 5 метров.
Поэтому соединение нескольких кусков в одну цепь производится в двух случаях:
- Выход из строя фрагмента – случай ремонта;
- резкий изгиб поверхности – лентой нельзя огибать повороты с радиусом менее 5 см, могут повредиться токоведущие дорожки.
При отрезании помните, что резать можно около контактных площадок по разметке, на куски, кратные 3 светодиодам. Подробнее как правильно резать led.

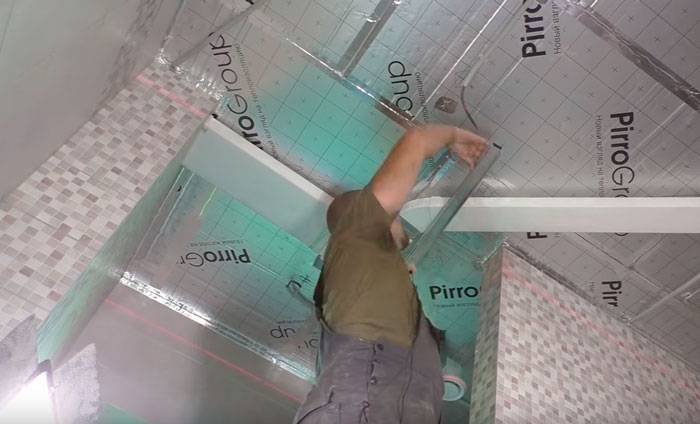

Монтаж светодиодной ленты под натяжным потолком
Простота конструкции осветительных устройств на основе светодиодов открывает массу возможностей для реализации замыслов и фантазий.
Так, лента может крепиться несколькими способами:
- подсветка изнутри. В этом случае устанавливается светодиодная лента за натяжным потолком. Место для монтажа – плита или специально установленный профиль. Благодаря такому методу удается не просто осветить потолочную конструкцию изнутри, но и создать различные образы (фигуры, геометрические формы);
- невидимый потолочный карниз. В этом случае монтаж производится на специальном карнизе. Особенность в том, что свет в большей степени попадает на шторы, а не на ПВХ пленку. При правильной установке удается получить «эффект парения» натяжной конструкции;
- гипсокартоновый ярус. Здесь, как правило, применяются 2-уровневые конструкции. Снизу устанавливается металлический каркас, оббитый гипсокартоном, а сверху – натяжная конструкция.
Для монтажа диодной ленты под натяжным потолком (или за ним) может потребоваться – контроллер, блок питания, светодиодная лента, коннектор, усилитель RGB, паяльник с мощностью 20-40 Вт, провода с сечением пол «квадрата», кабель для подключения к сети.
При выборе источника освещения стоит учесть, что от числа лампочек зависит мощность изделия.
Так, ленты с 60-ю светодиодами потребляют 4,8 Вт (из расчета одного метра конструкции), 120 – 7,2 Вт, 240 – 16 Вт.
Многие выбирают изделия как можно мощнее, но это неправильно.
Воздух возле ПВХ пленки может нагреваться, что приводит к преждевременному выходу из строя изделий.
Светодиодные ленты могут питаться разным напряжением – от 12 до 64 Вольт.
Исходя из этого, стоит выбирать и блок питания. Мощность БП должна быть на четверть выше, чем суммарная мощность диодов.
Если длина ленты превышает пять метров, то без покупки дополнительного блока не обойтись.
В среднем на один БП приходится пять метров ленты. В противном случае ближние к источнику светодиоды будут перегреваться.
Кроме этого, потребуется контроллер, который необходим для изменения цвета свечения устройства.
В процессе монтаж ленты учтите следующие моменты:
- подготовьте место для фиксации ленты. Крепление изделия может производиться к стене или потолку. Место, куда крепится устройство, должно быть прогрунтовано и обезжирено;
- чтобы повысить надежность монтажа, допускается применение клея или специальных уголков из полихлорвинила. Такая предусмотрительность обезопасит от проблем, связанных с установкой ленты на низкокачественный скотч;
- при использовании нескольких секторов ленты с диодами стоит применять специальные коннекторы или использовать пайку. Главное здесь — не перепутать полярность;
- после крепления ленты к потолку или стене производится ее подключение к БП или контроллеру;
- в процессе эксплуатации БП и контроллер могут ломаться, поэтому их установка должна производиться в доступных местах, то есть под пленкой ПВХ (например, возле напольного плинтуса);
- провода, которые объединяют ленту и БП можно спрятать за мебелью, за угловым плинтусом или за штукатуркой;
- монтаж потолка выполняется уже после завершения работ по установке ленты.
Общая схема подключения системы дистанционного управления освещением
выглядит следующим образом
На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.
В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:
Приступаем к подключению проводов по этой схеме.
В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.
От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».
Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»
Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.
Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:
Напомню, питающий кабель состоит из трех жил:
Белая — Фаза
Бело-синяя – Ноль
Желто-зеленая – Заземление
Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.
Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.
Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.
Кроме этого соединения были затянуты контрольными винтовыми клеммами.
Затем все надежно заизолировано.
Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.
Благо винтовой зажим на блоке питания это позволяет.
Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.
Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.
Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.
Все оборудование после подключения выглядит примерно так:
Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.
Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.
На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).
Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.
Световые линии квадратом
При сборке из стандартных профилей Flexi ярких квадратов и прямоугольников этот квадрат предварительно монтируется к полу.
Исходя из полученных размеров, четыре сегмента вырезаются под углом 45 градусов.
Итак, присоединяйтесь к ним. В качестве направляющих можно использовать шпильки, согнутые под углом 90 градусов.
Затем плотно закрепите конструкцию по углам саморезами.
Контроль диагоналей.
Кроме того, этот четкий квадрат поднимается наверх и фиксируется по углам.
Общий принцип сборки опорной рамы примерно такой. Однако давайте подробно рассмотрим простейший вариант в виде прямой линии от одной стены до другой.
Что такое светодиодная подсветка?
Светодиодную подсветку иногда еще называют LED-лента – это гибкая планка, оборудованная светодиодами и резисторами с одной стороны, а с другой стороны, на нее нанесена клеящая основа. Состоит ленточка из участков кратных пяти сантиметрам. На участке в пять сантиметров прикреплены три светодиода. Участок разбит специальными метками, которые обозначают места, где можно ленточку разрезать. Схема подключения светодиодов между собой представляет собой последовательную цепь. Лед-лента может изготавливаться в двух вариантах:
- Защищенный вариант – это когда ленточка защищена силиконом или пластиковыми накладками от воздействия окружающей среды.
- Открытый вариант.
При производстве светодиодной подсветки используют два типа диодов: 3528 и 5060. Диоды 5060 могут использоваться в виде отдельных самостоятельных источников освещения и имеют более мощный свет. Существуют разноцветные ленточки, которые носят название rgb – ленты. На таких приборах установлено 4 выхода, один из которых идет на массу, а остальные три на свой цвет.
Монтаж скрытой подсветки потолка из гипсокартона
Выбирать светодиодную ленту нужно не по цвету на фото, а и с учетом числа светодиодов на один метр. В среднем это количество колеблется в пределах от 30 до 120 штук. Чем больше светодиодов на один метр изделия, тем ярче будет свет от ленты и тем дороже обойдется монтаж.
Связано это в первую очередь с необходимостью установки мощного блока питания.
- тип и плотность светодиодов;
- цвет свечения (цветные и монохромные модели);
- цветовую температуру;
- напряжение устройства;
- класс водостойкости.
Независимо от цвета, светодиодная лента в потолке смотрится гармонично и креативно, особенно, если правильно скомбинировать ее с точечными светильниками. Скрытая подсветка потолка из гипсокартона светодиодной лентой — это обязательно ниша, предназначенная для маскировки коммуникаций в отдельных случаях скрытый карниз. Такой вариант для оформления освещения гипсокартонных конструкций более выигрышный, так как открывает больше возможностей для создания стильных световых эффектов с равномерным распределением света. При этом нужно учитывать, что первые два варианта утратят первоначальную яркость и насыщенность света уже спустя несколько лет умеренной эксплуатации.
В среднем показатели падения яркости приравнивают к 40%, если лента выступает в роли основного освещения и к 10% — в роли дополнительного. Такая подсветка убережет глаза от перенапряжения, позволит наполнить помещение ярким и естественным светом. Мебель же можно подчеркивать менее мощными диодами SMD 3028 – они послужат для создания идеального контражура с умеренной яркостью.
В качестве цветового оттенка лучше уделить внимание чисто белым цветам или использовать RGB-ленту со встроенным режимом изменения базового цвета. Как происходит монтаж такой ленты к потолку из гипсокартона можно посмотреть на видео
Затем каркас обшивается листами гипсокартона толщиной 6,5 или 9,5 мм, чтобы не утяжелять конструкцию. Марку плит лучше выбирать влагостойкую. В результате выполнения вышеперечисленных требований к материалу и обустройству каркаса, получается потолок в гостиной с оптимальной несущей способностью, срок эксплуатации которого неограничен.
После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповерт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка. Простота монтажа – достаточно устранить защитный слой с клейкой поверхности и можно клеить ленту прямо на гипсокартон. Хотя, конечно, желательно клеить в специальный рассеивающий профиль или уголок.
Можно ли заменить люстру, установленную на натяжном потолке?
Причиной для замены люстры может быть выход из строя или просто желание сменить ее на более современный вариант. Поменять люстру можно и без специальных знаний в области электрики. Но работа должна проводиться только при отключенном электричестве и аккуратно, чтобы не повредить конструкцию прибора. Если размер колпака новой люстры больше, то проблем с заменой не возникнет. Если же он меньше, то необходимо изготовить декоративную накладку, закрывающую щель.
Снять люстру с натяжного потолка, закрепленную на крюке, проще всего. Ведь помимо него никаких дополнительных креплений нет. Для этого необходимо сдвинуть защитный экран, просунуть руку в отверстие и снять люстру с крюка, предварительно отсоединив провода. Посторонней помощи при этом не требуется.
После этого снимают колпак, закрепляемый стопорным винтом, под которым скрыта система крепежа. Чтобы снять люстру достаточно выкрутить четыре винта, предварительно отсоединив провода.
Как видно, установка люстры в натяжной потолок, ее демонтаж и замена не составляют труда, если делать все в соответствии с инструкцией
Важно подобрать правильно крепление в соответствии с типом люстры и ее весом
Монтаж в ниши
Установка светодиодов в гипсокартонные ниши осуществляется простым прикладыванием самоклеящейся основы к поверхности. Это самый простой из всех возможных способов монтажа, однако и здесь нужно соблюдать определенные правила:
Первым делом удаляем с поверхности любую грязь или жировые отложения.
Снимаем защитную упаковку с самоклеящейся основы.
Осторожно накладываем ленту на сухую и чистую поверхность.
Разравниваем светодиодную ленту по всей длине.
Если результат предыдущей операции удовлетворительный, с усилием прижимаем материал к поверхности, чтобы лента качественно приклеилась.
