Способы и схемы подключения светодиодной ленты без блока питания

Светодиодная лента на 220В

Кроме лент 12В, есть полосы, рассчитанные на 24, 48, 110 и 220В. Количество диодов в неделимых отрезках, соответственно, 6, 12, 30 и 60 штук. Без трансформатора или другого блока питания, только через выпрямитель, в розетку включаются только ленты 220В.

Собираются такие устройства из светодиодов SMD 3528, 5050, 2835, 3014 и особоярких 5630. Режутся такие полосы только отрезками по 50 сантиметров или 60 последовательно соединённых диодов. Внешне эти устройства отличаются от обычных только маркировкой.

Основные параметры LED-лент 220В

Основными параметрами этих устройств являются:

  • длина минимального отрезка;
  • количество диодов, мощность и ток одного метра полосы;
  • защищённость от погодных условий;
  • цветовая температура белого света.

Виды монтажа светодиодной ленты

Монтаж светодиодной ленты возможен несколькими способами:

Алюминиевый профиль. Его конструкция предварительно устанавливается вдоль размеченной траектории, затем в сам канал клеится плата с клейким основанием. После вся конструкция закрывается пластиковым профилем, который создает равномерное рассеивание света.

Процесс монтажа СДЛ при помощи алюминиевого профиля

Плюсы: применяется для длинных плат большой мощности (более14 Вт); алюминий отводит тепло, тем самым не позволяя кристаллам перегреваться, в отличие от пластиковых каналов; ровное основание и аккуратный внешний вид.

Минусы: более высокая цена и время, затраченное на установку профиля.

Алюминиевый скотч. Крепится вдоль намеченного пути крепления платы, затем на него наносится клей, на который крепится СДЛ.

Плюсы: отводит тепло, простота эксплуатации, применяется для плат маленькой и средней мощности.

Минус: внешний вид.

Другие способы крепления: пластиковые хомуты, нейлоновые стяжки, монтажные клипсы.

Данные способы применимы при расположении СДЛ в невидимом месте, т.к. портится визуальное восприятие.

Двусторонний скотч и/или клей. Один из простых и надежных методов.

Во всех указанных способах СДЛ крепится только по прямой траектории, при наличии поворотов, углов, необходимо разрезать её и соединить при помощи пайки или коннектора.

Как приклеить светодиодную ленту

  1. Подготовить поверхность: выровнять от бугорков, впадин, трещин, очистить и обезжирить. Металлические и пластиковые поверхности обезжириваются ацетоном или уайт-спирит; окрашенные – уксусом. Деревянные поверхности также должны быть покрыты лаком или краской.
  2. На подготовленную поверхность ровной линией наносится разметка (траектория) крепления СДЛ.
  3. Наклеить СДЛ с использованием удобного метода:
  4. двусторонний акриловый скотч 3М, как правило, нанесен на плату с обратной стороны. Постепенно открывая клейкую сторону, она плотно прижимается к обработанной поверхности.

Крепление ленты на двусторонний скотч (самоклеящаяся основа)

Клей (супер клей, момент монтаж, жидкие гвозди). Наносится вдоль траектории небольшими порциями через каждые 5 – 10 см. Затем плотно прижимают и фиксируют СДЛ.

Плюсы: быстрый контакт и сцепление с поверхностью.

Минус: отсутствие теплоотводящих свойств, что приводит к перегреву кристаллов.

Резка и соединение ленты

Резка ленты необходима в следующих случаях:

  • изменение уровня (углы, повороты);
  • укорачивание до необходимой длины.

Резка проводится ножницами в указанном на плате месте (пунктирная лента и/или значок ножницы). Разрез в не положенном месте приведет к нарушению схемы питания.

Место обозначения разреза на различных лентах

Для соединения/удлинения/наращивания СДЛ применяют основные два способа: пайка или коннектор (раздел «Подключение питания с помощью LED коннектора», «Подключение питания способом пайки припоем»).

Подключение светодиодной ленты к сети 220В схема

Чтобы запитать светодиодную ленту от сети обычной бытовой сети переменного тока 220В 50Гц нужно выполнить три условия:

  • преобразовать переменное напряжение сети в постоянное;
  • выровнять уровни напряжений: снизить сетевое напряжение до 12В или изменить схему подключения светодиодов, чтобы на них можно было подавать высокое напряжение;
  • стабилизировать параметры электрического питания.

Проще всего использовать готовый блок питания для светодиодной ленты 12В, он рассчитан на безопасное напряжение. Но в применении этого блока питания есть и минусы: он стоит денег и собрать его не так просто, кроме того из-за низкого напряжения светодиодные ленты не стоит располагать далеко от блока питания, для компенсации потерь напряжения придется использовать толстые провода.

Второй вариант: переделать светодиодную ленту и вместо последовательно-параллельного включения светодиодов использовать последовательное.
При такой схеме включения светодиодная сборка питается малым током, но при большом напряжении. Кроме того, если пожертвовать гальванической развязкой, то схема драйвера питания сильно упрощается.

Внимание!!! Схемы без гальванической развязки от сети можно применять там, где нет опасности поражения электрическим током, например в сухом помещении на потолке

  • Самое интересное, что схему подобного драйвера можно сделать из деталей отслуживший свой срок энергосберегающей лампочки!
  • Рассмотрим подключение светодиодной ленты к сети 220В схема приведена на рисунке.

Таблица номиналов элементов схемы:

  • C1 – 2,2 мкФ 400 В
  • R1 – 1,3 кОм
  • R2 – 4,3 кОм
  • R3 – 47 Ом
  • VD1 .. VD4 – 1N4007
  • VT1, VT2 — 13002

На схеме можно выделить три узла:

  • выпрямитель переменного напряжения и фильтр на элементах C1, R1, VD1 – VD4;
  • стабилизатор тока на R2, R3, VT1, VT2;
  • сборка из светодиодов HL1 – HLN.

Про работу выпрямителя можно почитать здесь. В данной схеме кроме диодного моста из 4-х диодов добавлены токоограничивающий резистор R1 защищающий от бросков тока, фильтрующий конденсатор C1.

При подаче на вход данного выпрямителя сетевого напряжения 220В / 50Гц, на выходе выпрямителя (на конденсаторе С1) появиться постоянное напряжение равное примерно 300В с пульсацией частотой 100Гц.

Чем больше будет емкость конденсатора, тем меньше будет пульсация.

Светодиоды требуют питания стабилизированным током, часто их питают стабилизированным напряжением через резистор ограничивающий ток, например как в светодиодных лентах. Но зачем нам идти на компромиссы, если сделать стабилизатор тока, работающий при больших напряжениях проще, чем стабилизатор напряжения. Работа схемы стабилизатора тока рассматривалась тут.

Такой участок подключается параллельно куче других таких же участков и все это подключается к 12 В.

На каждом диоде падает напряжение от 3,3 В до 3,6 В, таким образом на токоограничивающий резистор остается около полутора Вольт.

Чтобы повысить напряжение участки из трех диодов включаем последовательно с друг другом, а резистора можно выпаять, закорачивать или заменять перемычками, т.е

как будет удобнее с точки зрения топологии.Внимание!!! Соблюдайте полярность, при ошибка в полярности подключения светодиода при таком напряжении будет для светодиода фатальной

Ток которые протекает через тройку светодиодов можно примерно посчитать, разделив полтора Вольта на сопротивление токоограничивающего резистора. То есть при сопротивлении 150 Ом, ток через светодиоды составит 10 мА.

Именно такая лента со светодиодами на 10 мА попалась мне, для неё и были рассчитывать параметры драйвера. Если нужно уменьшить ток, то придется пропорционально увеличивать значение сопротивления резистора R3.

При сетевом напряжении в 220 В, описанная схема способна обеспечить последовательное подключение до 25 групп из трех диодов или 75 единичных. Если напряжение в сети часто бывает пониженным, то лучше снизить количество групп светодиодов до 20 или даже 15.

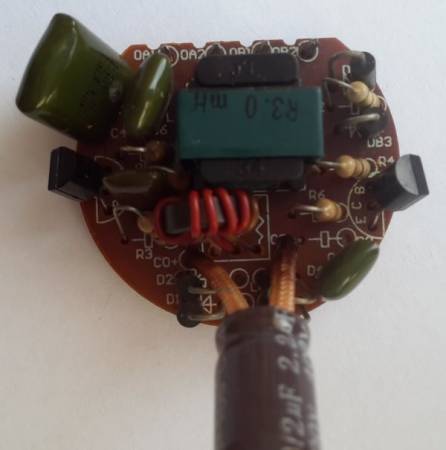

А вот и плата от энергосберегающей лапочки, откуда можно получить нужные радиоэлементы.

Лампочка разбилась, а плата осталась в рабочем состоянии.

Кстати полярность подключения диодов, выводы транзисторов можно срисовать прямо с этой платы, все что нужно там помечено.
Добываем элементы из этой платы и собираем новую схему.

На фото видно, что транзисторы в маломощном корпусе TO-92 такой корпус не рассеет мощность больше 600 мВт. И суммарная мощность схема с таким транзистором не позволит отдавать в нагрузку более пары Ватт.

Если потребуется собрать схему для более мощной нагрузки, то транзистор VT2 должен быть в более мощном корпусе и желательно с радиатором.

Применение

Светодиодная лента 220 В дает яркий свет. Но яркий не всегда значит хороший. Главный недостаток — пульсация светового потока. Она возникает из-за подключения без блоков питания со стабилизацией, через обычный диодный выпрямитель. Это ограничивает область применения. Идеальный вариант — уличное освещение, вывески, подсветка фасадов домов, архитектурных строений, приусадебных участков. В жилых помещениях использовать можно, но только в декоративных целях, например, на кухне или в подвесном потолке, расположив светодиодную ленту в нише или профиле.

Мерцание света может быть незаметно глазу, но, работая при таком освещении, вы начнете быстрее уставать, могут появиться головные боли. Значения коэффициентов пульсации для освещения установлены в нормативных документах – ГОСТах и СНИПах.

Способы управления цветом свечения RGB светодиодных лент

Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.

Принцип работы простейшего контроллера на выключателях

Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.

Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.

Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.

Принцип работы электронного контроллера

Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.

Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.

Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).

Виды светодиодных лент

Светодиодные ленты классифицируются по следующим видам:

  1. Цветовая гамма. Светодиодные ленты разделены на монохромные и многоцветные. Первые светодиодные элементы содержат маркировку SMD, являются одними из самых распространенных, т. к. имеют значительную разницу в ценовом эквиваленте от многоцветных. Монохромные производят в красном, синем, зеленом и белом цвете. Многоцветные светодиоды промаркированы, как RGB. Они дороже SMD в 2-3 раза, т. к. в одном маленьком светодиоде насчитывается синий, зеленый и красный цвет, ими можно маневрировать и создавать различные оттенки. В основном такие элементы применяются для декора.
  2. Конструкция исполнения. Ленты изготавливаются на жестких основаниях и на гибких, также некоторые изделия имеют защиту от влаги. Поверх диодов покрыта силиконовая прозрачная пленка. Для удобства монтажа на обратной стороне нанесено клейкое основание. Особенно частым спросом пользуются влагозащищенные ленты.
  3. Уровень защиты. Как любой электрический прибор, ленты имеют классификацию IP по безопасной эксплуатации.
  4. Потребляемая мощность. Ленты классифицируются также по мощности, которая зависит от длины изделия.

Безопасность при подключении

В случае подключения светодиодов к сети 220 В нужно учитывать тот факт, что выключатель светильника полностью размыкает фазный провод. Ноль прокладывается общий на комнату. Часто в электрической сети нет заземления, поэтому угрозу представляет нулевой провод, имеющий определенное напряжение относительно земли.

По данной причине при монтаже к сети желательно отключать и нулевой, и фазный провода, используя специальную автоматику, что позволяет избежать поражения током.

Главные нюансы при построении цепи с подключением светодиодных осветительных приборов к сети 220 В связаны с выбором подходящего по параметрам гасящего резистора или конденсатора. Переменный ток в розетке может оказывать разрушительное действие на все полупроводники, пропускающие электричество исключительно в одном направлении. При грамотном ограничении амплитуды тока и расчете нужного амортизационного запаса цепь будет полностью защищена от выгорания и короткого замыкания, что обеспечит долговечность и надежность.

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

Альтернативное соединение

Следующим способом соединения светодиодных лент между собой является пайка. Этот метод является более прочным, но требует кропотливости и занимает время.

Для работы потребуются следующие материалы и инструменты:

  1. Паяльник. Максимальная мощность 40 ватт. Если использовать более мощный, то произойдет перегрев токопроводящих дорожек, в результате чего они отойдут от подложки.
  2. Свинцово-оловянный припой.
  3. Канифоль или паяльная кислота.
  4. Термоусадочные трубки.

Многожильный провод, который будет соединяться с контактами, должен быть достаточно мягким, чтобы в случае изгиба не повредить место пайки. Поэтому для соединения надо использовать провод сечением 0,35-0,5 мм. А поскольку подводящий кабель имеет сечение 0,75 мм, то нужно сделать переход с одного на другой также при помощи пайки.

Подключение светодиодной ленты без блока питания

Единственная светодиодная лента, которая подключается действительно без понижающего блока питания, это светодиодная лента на 220 В. Использовать такую светодиодную ленту для декоративной подсветки каких-то объектов в помещении крайне неудобно из-за особенностей данного типа LED лент.

В теории включить последовательно достаточное количество светодиодных лент, чтобы подключать их к сети 220 В без блока питания, но так никто не делает, потому что обычные ленты имеют оголенные контакты и это может привести к печальным последствиям.

Иногда все же используют простые схемы подключения через балластные ограничивающие конденсаторы, но светодиодная лента при этом должна быть недоступна для касания человеком. Этот способ достаточно просто, и блоком питания такой вариант не назовешь, но имеет свои недостатки. При таком подключении светодиодная лента подключена к сети 220 В, что весьма опасно, к тому же будут большие пульсации напряжения, сопровождающиеся мерцанием испускаемого света.

Часто задаваемые вопросы по блокам питания для светодиодных лент

Как определить, какой блок питания нужен для светодиодной ленты?

Для правильного выбора блока питания нужно знать напряжение питания светодиодной ленты, потребляемую мощность светодиодной ленты, и место установки блока питания.

Что нужно, чтобы подключить светодиодную ленту?

Чтобы подключить светодиодную ленту необходимо правильно подобрать блок питания, правильно соединить светодиодные ленты, если их несколько, и правильно подобрать сечение провода.

Какой блок питания нужен для светодиодной ленты 15 метров?

Независимо от длины светодиодной ленты блок питания подбирается по напряжению питания и мощности подключаемой LED ленты.

Подключение светодиодной ленты

Большая часть светодиодных лент работает от напряжения 12 В или 24 в. Если линейка кристаллов одна, питание требуется 12 В, если их две — 24 в. Подходит любой источник постоянного тока, выдающий такое напряжение: аккумулятор, блок питания, батарея и т.д.

Схема подключения светодиодной ленты к сети 220 В через блок питания

Чтобы подключить ленту к бытовой сети 220 В требуется преобразователь или адаптер (еще называют блоками или источниками питания, адаптерами).

Недавно появились ленты, которые сразу можно подключать к сети в 220 В. Все они запаяны в пластиковые трубки — 220 Вольт это уже не шутки. Режутся тоже по намеченным линиям, соединяются при помощи специального коннектора, который вставляется в проводники. К коннектору подключается шнур со встроенным выпрямителем (это диодный мост и конденсатор).

Подключение специальной светодиодной ленты к сети 220В

Отличается эта лента от обычной тем, что в ней небольшие участки (20 шт) со светодиодами подключены не последовательно, а параллельно, еще и так, что диоды направлены навстречу друг другу. За счет этого получаем требуемое напряжение в 220 Вольт или около того. Переменный ток преобразуется в постоянный при помощи диодного моста, а пульсация гасится конденсатором.

Схема подключения светодиодной ленты без блока питания

В принципе, такую ленту можно собрать из обычной, но нужно будет позаботиться об изоляции: прикосновение к элементу, подключенному к бытовой сети без переходника чревато серьезными последствиями.

Как подключить несколько светодиодных лент

Каждая из лент, в зависимости от используемых модулей и количества элементов на одном метре, потребляет различное количество тока. Средние параметры приведены в таблице. Зная, какой длины вы хотите смонтировать подсветку, можно выбрать адаптер, который будет выдать требуемый ток.

Таблица потребляемого тока светодиодными лентами, питающимися от 12 В

Иногда требуемая длина ленты превышает 5 метров — когда необходимо подсветить комнату по периметру. Даже если блок питания может выдать требуемый ток, соединять последовательно две или больше пятиметровые ленты нельзя. Максимально допустимая длина одной ветки — вот те 5 метров, которые приходят в бобине. Если дорастить ее, подключив вторую последовательно, по дорожкам первой ленты будет проходить ток, многократно превышающий расчетный. Это приведет к быстрому выходу элементов из строя. Может даже расплавится дорожка.

Если мощность блока питания такова, что к нему можно подключить несколько лент, к каждой из них тянут отдельные проводники: схема подключения параллельная.

Как подключить несколько светодиодных лент к одному блоку питания

В таком случае удобно блок питания располагать посредине, например, в углу, а от него — две ленты по обе стороны. Но часто дешевле купить несколько менее адаптеров, чем один более мощный.

Подключение RGB ленты через контроллер

Последовательно подключаются сначала блок питания, потом контролер. Между собой они подключаются двумя проводами. Из контроллера выходят уже 4 проводника, которые разводятся по соответствующим контактным площадкам ленты RGB.

Подключение светодиодной ленты RGB через контроллер

Точно также, как и в монохромных лентах, и в этом случае максимально допустимая длина одной линии — 5 метров. Если необходимо большая длина, то от контроллера отходят два пучка проводов по 4 штуки в каждом, то есть соединяются они параллельно. Длинна проводников может быть разной, но более рационально, чтобы блок питания и контроллер находился посередине, а в стороны уходят две ветки подсветки.

Подключение RGB ленты

Подключение многоцветной ленты, в отличие от одноцветной, является усложненной процедурой. Вместо стандартных двух проводов в RGB используется четыре: один кабель является общим, а остальные три — задающие цветовую гамму. Но также в цепь обязательно включается контроллер или трехклавишный выключатель. Рассмотрим схему подключения трехклавишного устройства.

Подключение ленты с трехклавишным выключателем

Выбором клавиши выключателя задается цвет освещения. Схема подключения с контроллером более распространенная, т. к. цветовая гамма имеет больше оттенков.

Схема включения ленты на базе контроллера

Расчет резистора для светодиода

Надежная работа светодиода зависит от тока, протекающего через него. При заниженных значениях, он просто не будет светить, а при превышении значения тока – характеристики элемента ухудшатся, вплоть до его разрушения. При этом говорят – светодиод сгорел. Для того чтобы исключить возможность выхода из строя этого полупроводника необходимо подобрать в цепь с включенным в нее, резистором. Он будет ограничивать ток в цепи на оптимальных значениях.

Вычисление номинала сопротивления

Для работы радиоэлемента на него нужно подать питание. По закону Ома, чем больше сопротивление отрезка цепи, тем меньший ток по нему протекает. Опасная ситуация возникает, если в схеме течет больший ток, чем положено, так как каждый элемент не выдерживает большей токовой нагрузки.

Сопротивление светодиода является нелинейным. Это значит, что при изменении напряжения, подаваемого на этот элемент, ток, протекающий через него, будет меняться нелинейно. Убедиться в этом можно, если найти вольт — амперную характеристику любого диода, в том числе и светоизлучающего. При подаче питания ниже напряжения открытия p – n перехода, ток через светодиод низкий, и элемент не работает. Как только этот порог превышен, ток через элемент стремительно возрастает, и он начинает светиться.

Если источник питания соединять непосредственно со светодиодом, диод выйдет из строя, так как не рассчитан на такую нагрузку

Чтобы этого не произошло – нужно ограничить ток, протекающий через светодиод балластным сопротивлением, или произвести понижение напряжения на важном для нас полупроводнике

Рассмотрим простейшую схему подключения (рисунок 1). Источник питания постоянного тока подключается последовательно через резистор к нужному светодиоду, характеристики которого нужно обязательно узнать. Сделать это можно в интернете, скачав описание (информационный лист) на конкретную модель, или найдя нужную модель в справочниках. Если найти описание не представляется возможным, можно приблизительно определить падение напряжения на светодиоде по его цвету:

  • Инфракрасный — до 1.9 В.
  • Красный – от 1.6 до 2.03 В.
  • Оранжевый – от 2.03 до 2.1 В.
  • Желтый – от 2.1 до 2.2 В.
  • Зеленый – от 2.2 до 3.5 В.
  • Синий – от 2.5 до 3.7 В.
  • Фиолетовый – 2.8 до 4 В.
  • Ультрафиолетовый – от 3.1 до 4.4 В.
  • Белый – от 3 до 3.7 В.

Рисунок 1 – схема подключения светодиода

Ток в схеме можно сравнить с движением жидкости по трубе. Если есть только один путь протекания, то сила тока (скорость течения) во всей цепи будет одинакова. Именно так происходит в схеме на рисунке 1. Согласно закону Кирхгоффа, сумма падений напряжения на всех элементах, включенных в цепь протекания одного тока, равно ЭДС этой цепи (на рисунке 1 обозначено буквой Е). Отсюда можно сделать вывод, что напряжение, падающее на токоограничивающем резисторе должно быть равным разности напряжения питания и падения его на светодиоде.

Так как ток в цепи должен быть одинаковым, то и через резистор, и через светодиод ток получается одним и тем же. Для стабильной работы полупроводникового элемента, увеличения его показателей надежности и долговечности, ток через него должен быть определенных значений, указанных в его описании. Если описание найти невозможно, можно принять приблизительное значение тока в цепи 10 миллиампер. После определения этих данных уже можно вычислить номинал сопротивления резистора для светодиода. Он определяется по закону Ома. Сопротивление резистора равно отношению падения напряжения на нем к току в цепи. Или в символьной форме:

R = U (R)/ I,

где, U (R) — падение напряжения на резисторе

I – ток в цепи

Расчет U (R) на резисторе:

U (R) = E – U (Led )

где, U (Led) — падение напряжения на светодиодном элементе.

С помощью этих формул получится точное значение сопротивления резистора. Однако, промышленностью выпускаются только стандартные значения сопротивлений так называемые ряды номиналов. Поэтому после расчета придется сделать подбор существующего номинала сопротивления. Подобрать нужно чуть больший резистор, чем получилось в расчете, таким образом, получится защита от случайного превышения напряжения в сети. Если подобрать близкий по значению элемент сложно, можно попробовать соединить два резистора последовательно, или параллельно.

Подбор мощности резистора

Если подобрать сопротивление меньшей мощности, чем нужно в схеме, оно просто выйдет из строя. Расчет мощности резистора довольно прост, нужно падение напряжения на нём умножить на ток, протекающий в этой цепи. После чего нужно выбрать сопротивление с мощностью, не меньшей рассчитанной.
