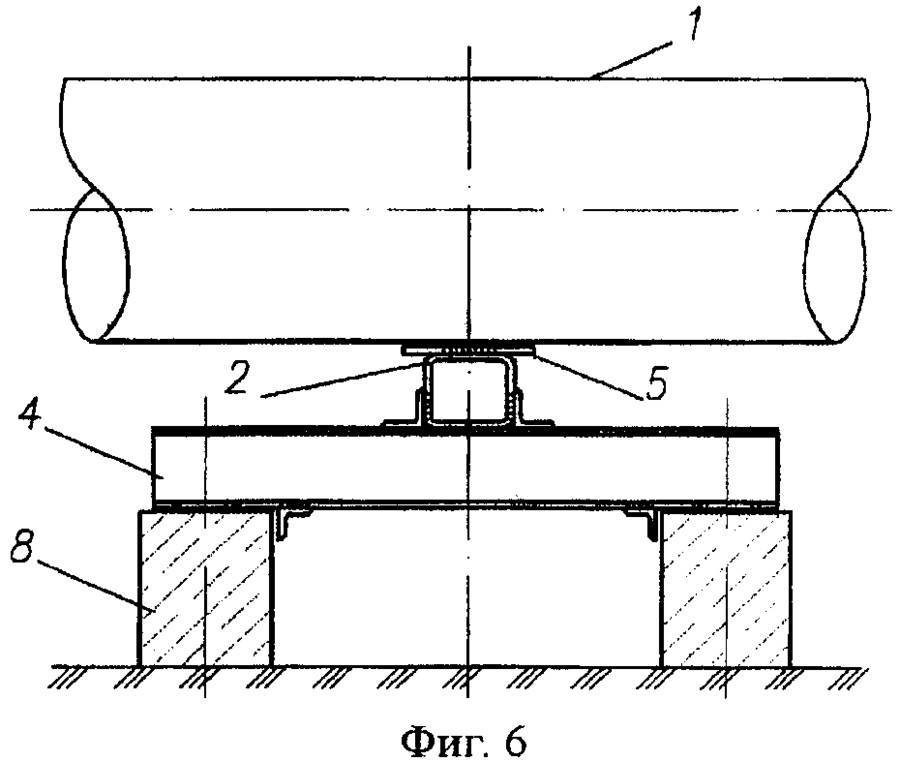

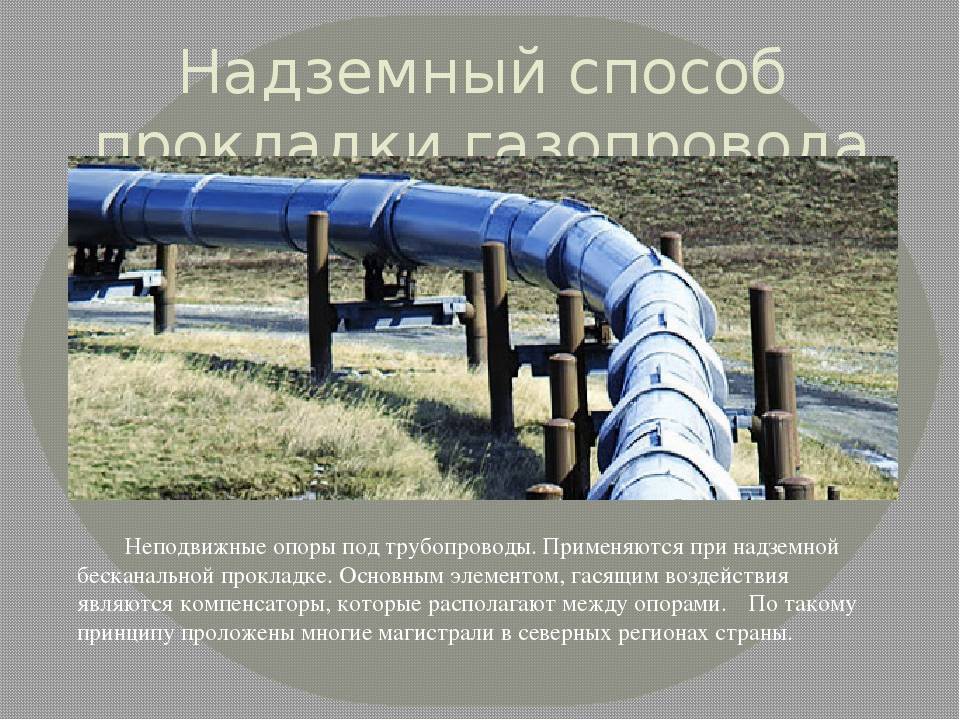

Особенности устройства надземного газопровода

Нормы по установке газопровода

Газопровод – это одна из самых важных частей дома. Благодаря ему в помещении появляется отопление, с помощью газовых приборов можно приготовить пищу и нагреть воду для ГВС. Но при неправильном использовании газ может стать серьезной проблемой, приводящей к трагедии. Во избежание этого были придуманы нормы, используемые при монтаже газопровода. Они обеспечивают безопасность и корректную работу приборов.

Основные правила:

• Не допускается пересечение газовой магистрали и оконных проемов, дверей и вентиляций.
• Расстояние от трубы до электрического щитка должно составлять минимум полметра.
• Между газовой системой и электрическими коммуникациями должно быть минимум 25 см.
• Газопровод должен находиться на высоте 220 мм от пола, в помещениях с наклонным потолком это расстояние составляет 200 мм.
• К газовому оборудованию можно подвести гибкий шланг диаметром 10 мм.
• Водонагревательные колонки не могут быть установлены в ванной комнате.
• Повышенная влажность создает обратную тягу, из-за которой помещение наполняется угарным газом и может стать причиной отравления.
• Следует выдерживать расстояние между плитой и трубой, оно должно превышать 80 см.
• После приборов учета должен начинаться уклон трубы 3%.
• Прибор учета должен располагаться на высоте 1600 мм от пола.
• Счетчик должен располагаться на расстоянии 80 см от отопительного оборудования или плиты.
• Для монтажа газопровода в стене необходимо сделать отдельное от вентиляции отверстие в стене.
• Необходимо обеспечить доступ к коммуникациям. Можно поместить их в короб, но он должен оснащаться крышкой для доступа.

Анализ основных параметров системы газоснабжения

Внутридворовая сеть газопровода

Система газоснабжения имеет тупиковую схему.

Прокладка наружных газопроводов принята подземная. Газопровод низкого давления проложен в траншее. Дно траншей выровнено слоем крупнозернистого песка толщиной 10 см, а после укладки газопровод засыпается песком на высоту не менее 20 см.

Для определения местоположения газопровода приборным методом непосредственно на газопровод кладут изолированный провод-спутник.

Газопровод прокладывается с уклоном не менее 0,002% для отвода влаги, выделяющейся из газа. В пониженных частях газопроводов устанавливают конденсационные горшки, в которых скапливается выделяющаяся влага.

На выходе из земли газопровода предусмотрен цокольный ввод ПЭФ63/СтФ57, с неразъемным соединением ПЭ/СТ. Газ подводится к жилому дому со стороны дворового фасада.

Установка отключающих устройств предусмотрена на стене здания на выходе газопровода из грунта на высоте 1,8 м от земли. К установке приняты стальные шаровые краны с изолирующим соединением.

На надземный стальной газопровод нанесено лакокрасочное покрытие, состоящее из 1 слоя грунтовки «Universum» Финиш А10 и 2 слоёв метилметакрилатной эмали «Universum» Финиш А12..

Проектируемый газопровод низкого давления выполнен от точки врезки в существующий газопровод низкого давления. Давление в точке врезки — 1,8 кПа.

Соединение труб предусмотрено на сварке. Типы, конструктивные элементы и размеры сварных соединений стальных газопроводов соответствуют ГОСТ .

Внутридомовой газопровод

Монтаж внутреннего газового оборудования выполняют после следующих работ:

— монтаж междуэтажных перекрытий, стен и перегородок, на которые будут монтироваться газопроводы, арматура, газовое оборудование и приборы;

— устройства отверстий, каналов и борозд для прокладки газопроводов в фундаментах, стенах, перегородках и перекрытиях;

— оштукатуривание стен в кухнях и других помещениях, в которых предусмотрена установка газового оборудования;

Внутренние газопроводы монтируются из стальных труб. Соединения труб предусмотрено на сварке. Газопроводы прокладываются открыто.

Газопровод — коллектор прокладывается по наружной стене жилого дома между окнами 1-го и 2-го этажей на расстоянии 3,25 м от земли. Диаметр газового коллектора, идущего вдоль наружной стены здания, принимается постоянным и равный 57 мм в соответствии с гидравлическим расчетом. Стояки принимаются диаметром Dу= 25 мм и размещаются по наружной стене. Они прокладываются вертикально. Допустимое отклонение не более 2-х мм на один метр длины газопровода.

Запрещается прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах.

Отключающие устройства устанавливаются на стояках и перед газовыми приборами.

Всего в здании 4 стояка.

Газопровод, проходящий через стену и перекрытие, заключить в футляр. Диаметр футляра принимается равным 57 мм. Пространство между перекрытием и футляром заделано на всю толщину конструкции раствором. Концы футляра уплотнены эластичным материалом. В футляре газопровод окрашен масляной краской в два слоя. Сам футляр забит смоляной паклей и залит битумом. Края футляра выступают над полом на 3 см, и не выходят из потолка.

Поквартирная разводка газопровода выполняется вдоль стен на расстоянии 55 см от потолка и 5 см от стены для удобства эксплуатации.

Для учета расхода газа в кухнях устанавливаются газовые счетчики Гранд-4 на расстоянии 1 м от газовой плиты, монтируется вертикально на высоте 1,7 м от уровня пола.

Отключающие устройства смонтированы перед газовым счетчиком на высоте 1,95 м от уровня пола. Газовая плита крепится к газопроводу на жесткое соединение (трубу).

В помещении кухни газовая плита устанавливается стационарно, на ровную поверхность. Принята плита на 4 конфорки.

Для отводов продуктов горения предусмотрены сборные дымоходы, которые выводятся выше крыши здания и заканчиваются дефлектором. Для проветривания помещения имеется окно с площадью остекления 1,53 м2.

Прокладка подземных газопроводов

Данный вид монтажа включает в себя прокладку газопровода под землей. Как правило, подобный монтаж требует заранее подготовленные вырытые траншеи. При этом следует учитывать глубину вырытого канала и проводки коммуникации согласно проекту, она должна быть не менее 0,8 м. При выборе месторасположения необходимо учитывать расстояние до зданий, сооружений и других коммуникаций (канализация, тепловая сеть). Нежелательно прокладывать подземный газопровод вблизи деревьев, поскольку их корневая система может затруднить его ремонт и эксплуатацию. При прокладке труб и сборки газового устройства таким способом следует учитывать следующие моменты:

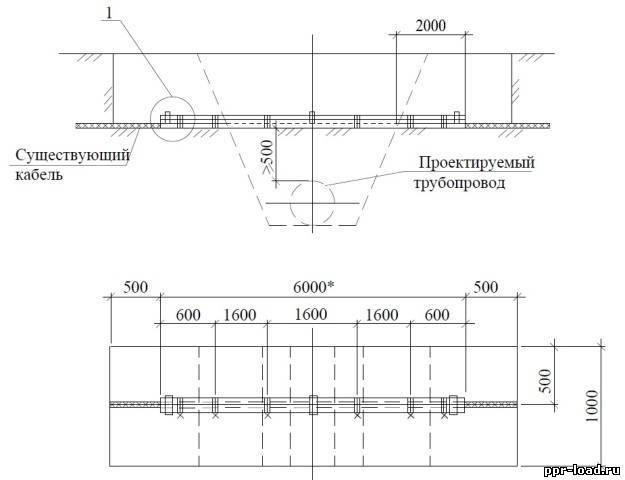

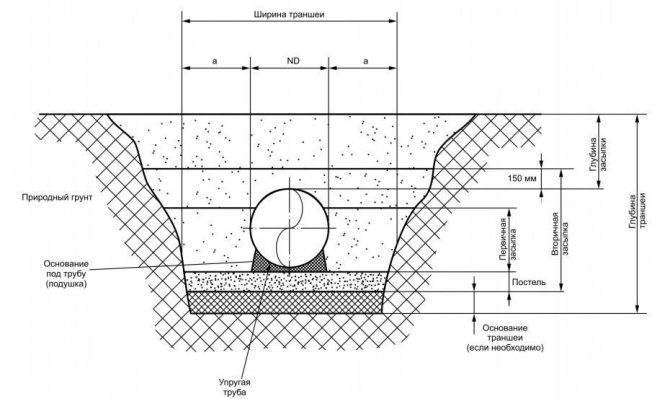

Схема укладки подземного газопровода

• промежуток между газопроводом и другими подземными коммуникациями должен быть не менее 0,2 м;
• на участках пересечения с коммуникационными коллекторами газопроводные трубы нужно протягивать в футлярах;
• газовая магистраль размещается выше других инженерных сетей;
• футляры должны выводиться за пределы пересечения на расстояние не менее 0,2 м;
• с помощью гидроизоляционных материалов обрабатываются концы футляров.

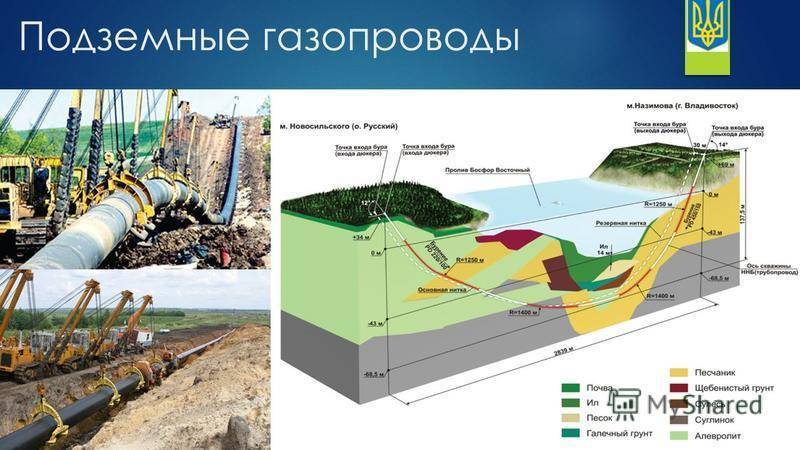

Виды бестраншейной прокладки труб

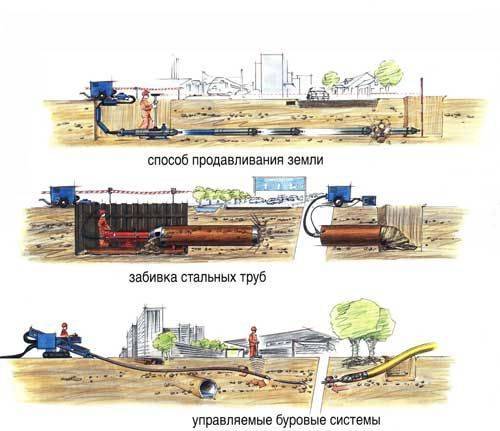

Другим способом подземного монтажа является бестраншейный вариант прокладки. Подобный вариант является наименее затратным. Преимущества бестраншейного способа прокладки газопровода в следующем:

• яуменьшает финансовые затраты на устройство газопровода;
• снижает время проведения монтажа.

Подземный способ прокладки газопровода является наиболее безопасным, однако реализация такого монтажа обходится дороже.

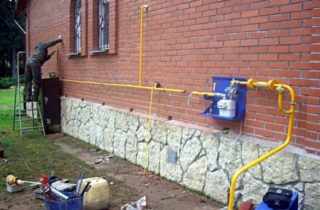

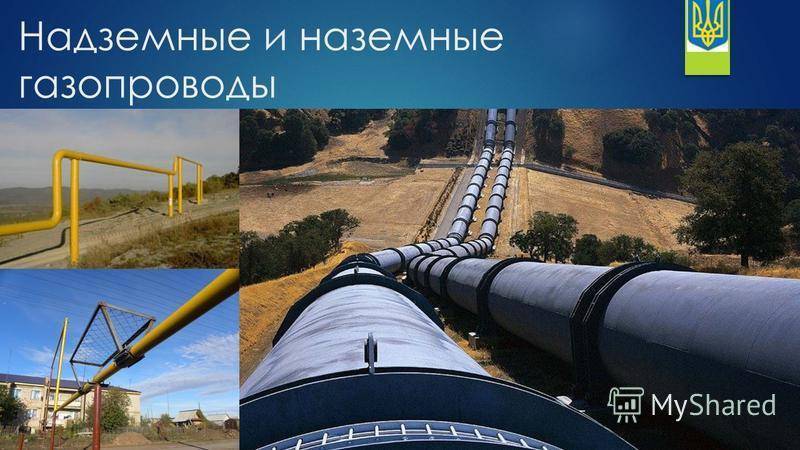

Прокладка наружных и внутренних газопроводов

Внутренний газопровод – система труб и коммуникаций, расположенная внутри сооружений. Разводка труб в этом случае не должна быть закрыта никакими дополнительными накладками или спрятана в стену, должен быть свободный доступ для регулярного профилактического обследования и ремонтных работ.

При расположении газовой коммуникации наружным методом должен быть максимально ограничен доступ посторонних к ней людей. Для этого элементы конструкции крепятся на достаточно высокой высоте. Фиксация труб к стенам фасада должна быть надежной, чтобы исключить падения газовой трубы.

Схема системы газоснабжения

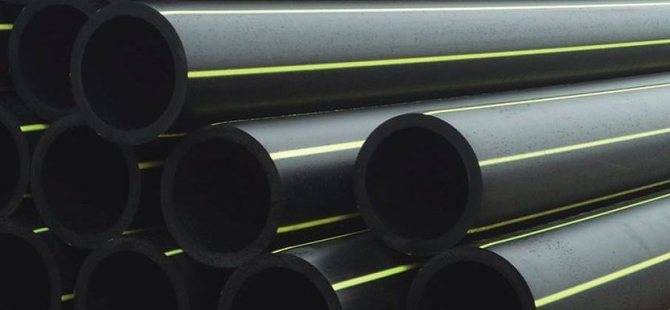

Преимущества газовых коммуникаций из полиэтилена

Полимерные трубы имеют неоспоримое преимущество перед аналогичными изделиями из стали, поскольку:

• Они абсолютно не подвержены коррозии под воздействием агрессивной окружающей среды. Это обеспечивает более низкую смету расходов, необходимых на строительство, обслуживание и ремонт газопровода.
• Полимер очень легко поддается обработке (резке и свариванию) при необходимости подгонки трубы.
• Технология изготовления полиэтиленовых труб позволяет сделать их внутренние стенки абсолютно гладкими, что значительно увеличивает пропускную способность газопровода.
• В процессе эксплуатации таких труб не происходит снижения их пропускной способности из-за засорения стенок различными веществами, поскольку они очень гладкие и эластичные.
• Полимер, из которого изготавливаются трубы, не способен вступать в химическую реакцию с какими-либо другими химическими веществами. Поэтому газопровод не требует создания дополнительной защиты.
• Полиэтилен не является проводником электрического тока. Именно поэтому трубы, изготовленные из него, не боятся возникновения в них блуждающих токов, которые могли бы привести к аварии в результате взрыва газа. То есть при использовании полиэтиленовых труб для прокладки подземных газовых коммуникаций не нужно помещать их в дорогостоящий стальной футляр, что потребовало бы увеличения стоимости строительства.
• Полиэтиленовые трубы обладают прекрасной гибкостью, что очень хорошо при прокладывании газопроводов методом горизонтально-направленного бурения, когда скважина имеет достаточно крутые повороты для обхождения различных препятствий. Например, максимальный радиус изгиба такой трубы может достигать величины, равной 10 величинам ее наружного диаметра. Это позволяет значительно снизить расходы на приобретение соединительных элементов.
• Полимер имеет вес, который значительно ниже (в 7 раз!) Веса аналогичной трубы, изготовленной из стали. Данное свойство значительно облегчает укладку газопровода, чем значительно удешевляет его строительство.
• Трубы из полиэтилена имеют отличную устойчивость к перепадам температур, что увеличивает надежность газовых коммуникаций. Производители гарантируют, что газопровод из полиэтиленовых труб прослужит 50 и более лет без снижения своих первоначальных эксплуатационных характеристик (это почти в три раза дольше, чем гарантийный срок эксплуатации стальных газовых труб).

Однако, несмотря на все достоинства полимерных труб, существует ряд ограничений, которые не допускают строительства газопроводов с их применением.

В каких случаях не допускается применение полиэтиленовых труб?

Существует ряд условий, которые ограничивают применение полимерных труб при строительстве подземных газопроводов. Запрещается использование полиэтиленовых труб:

1. Если в условиях данной местности возможно промерзание грунта, в результате которого температура стенки трубы может опуститься ниже -15°С (такое возможно при температуре окружающего воздуха ниже -45°С).
2. Если предусматривается протекание по ним сжиженного углеводородного газа.
3. В той местности, где наблюдаются землетрясения, магнитуда которых превышает 7 балов, если невозможно обеспечить ультразвуковой контроль целостности сварных швов.
4. При обустройстве газопроводов наземного (надземного), наружного и внутреннего типов, а также при прокладке труб внутри тоннелей, каналов и коллекторов.

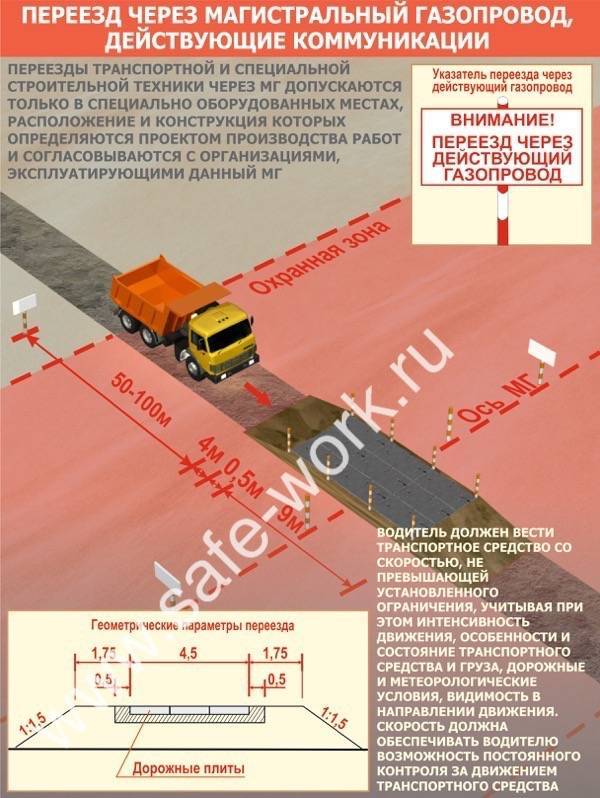

5. При прохождении газопровода над различными преградами, как естественного, так и искусственного происхождения (например, над автомобильными или железными дорогами).

Теперь, имея некоторые знания по выбору типа газопровода и правилам его прокладки, можно начинать прохождение всех этапов по строительству газовых коммуникаций на вашем участке.

Расстояния между надземными газопроводами и трубопроводами другого назначения

Монтаж газопровода осуществляется по принципу безопасного расстояния от огнеопасных объектов

Голубое топливо является опасным веществом, которое может воспламениться от нагревания и искры. Исходя из этого, к прокладке труб для его транспортировки предъявляются особые требования.

Минимальное расстояние от газопровода до других коммуникаций:

• отопление — 15 см,
• канализация — 15 см,
• водопровод — 15 см,
• телефонный кабель — 50 см,
• силовой кабель — 50 см.

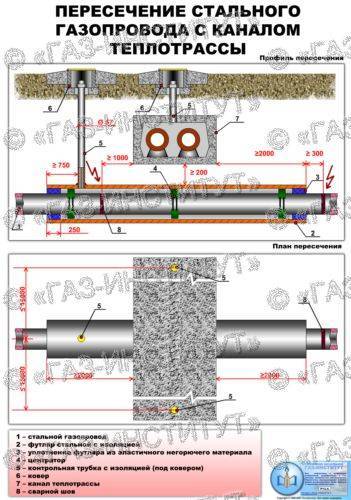

Пересечение газопровода с водопроводом

Если в процессе монтажа произошло пересечение газопровода с водопроводом, на трассе с голубым топливом делаются наклонные участки, в нижних частях которых устанавливаются сифоны для сбора конденсата. Обязательным требованием является верхнее расположение газопровода. При этом просвет по вертикали между коммуникациями должен быть не менее 25 см.

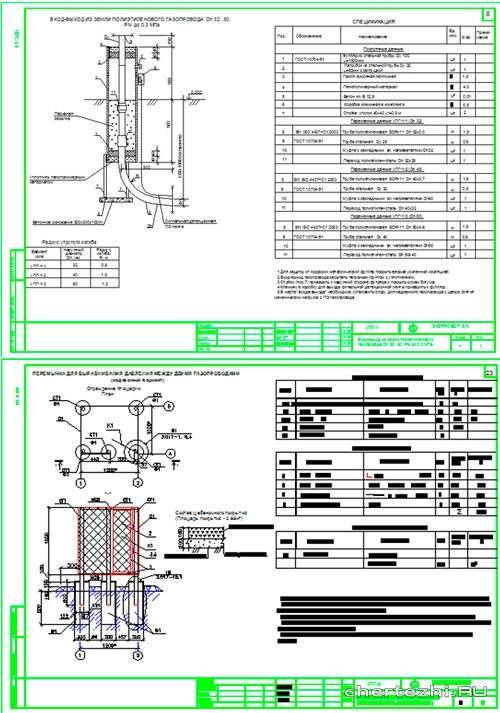

Цокольный газовый ввод в дом

Если вы имеете загородный дом и приняли решение его газифицировать, то вам понадобится цокольный ввод газопровода. Его основная задача обеспечить наиболее короткий путь от магистрального трубопровода непосредственно к газовому котлу.

Если все коммуникации к дому газопровод, канализация, водопровод проходят под землей, их, как правило, стараются располагать с одной стороны дома. В этом случае, согласно нормам СНиП необходимо соблюдать дистанцию между ними.

Определение ввода газа и его применение

Давайте определим понятие цокольного газового ввода и его назначение. Это устройство, представляющее собой единое соединение двух труб, которое позволяет обеспечить надежный переход от полиэтиленовой трубы газопровода к стальной трубе дома. От внешнего повреждения её предохраняет стальная оболочка, которая закрывается при помощи заглушек.

Монтаж цокольного газового ввода

Можно сделать цокольный ввод самостоятельно, но в этом случае вам нужно будет провести радиографический контроль и просветку сварных швов. Чтобы избежать ненужных процедур, проще воспользоваться готовыми вводами газа для подачи его на любой этаж дома. Они изготавливаются на предприятии в строгом соответствии с СНиП 42-103-2003 и различных размеров.

Если дом расположен в районе с холодным климатом или повышенной сейсмичностью, то можно выбрать цокольный ввод, который подойдет для работы в требуемых условиях. Это поможет избежать проблем, связанных с проведением работ по подключению газовых систем. Они обладают запасом прочности в два раза выше, чем давление в газопроводе, что обеспечит безопасность при использовании цокольного ввода.

Типы цокольных вводов газа

Г-образный цокольный газовый ввод

Вводы газа для дома подразделаются на три типа.

1. Г-образный цокольный газовый ввод. Он предназначен для связки трубы из стали и полиэтиленовой. Конструкция его состоит из металлической трубы, защищенной от попадания воды и имеющей неразъёмный переход, который носит название «Сталь-полиэтилен». Полиэтиленовая газовая труба устойчивая к низким температурам, и поэтому ввод Г-образный возможно применять в районах с зимней температурой, которая опускается ниже отметки -20 градусов.
2. Прямой цокольный ввод. Он монтируется в месте выхода газовой трубы из поверхности земли и до трубы жилого дома. Корпус его целиком выполнен из особых полиэтиленов. Особенностью такого вида устройства является так называемый «свободный изгиб», вмонтированный в гнущийся футляр. Сам изгиб находится внизу самого ввода, а неразъёмное соединение расположено вверху и имеет стальную защитную оболочку. Применять его можно исключительно в тех областях, где зимняя температура не более 15 градусов.
3. I-образный ввод. Он обладает видом прямой стальной или полиэтиленовой трубы с гофрированной металлической трубкой (сильфоном) и краником. Присоединяется она методом сваривания. Размещается при выходе из земли газовой трубы возле дома. Неразъёмный переход находится в вертикальном отделе устройства. I-образный цокольный ввод снабжен тепловой изоляцией и хорошо защищен от внешних повреждений. Эту функцию осуществляет футляр. Использование такого ввода допустимо в разных климатических поясах. Он обладает высоким запасом прочности.

Преимущества при использовании

При проведении газификации дома необходимо использовать цокольный ввод. Посмотрите видео, как проводится подключение дома к системе наружного газопровода.

Цокольный ввод обладает рядом преимуществ:

• Экономия средств за счет небольшой необходимости в проведении ремонта фасада.
• Экономия на исполнении радиографического контроля и просветки сварных швов.
• Благодаря хорошей изоляции, цокольный ввод защищен от попадания воды и перепада температур. Все это в совокупности позволяет в разы увеличить срок эксплуатации.
• Система, оснащенная цокольным вводом, может применяться в регионах с низкими температурами. Это достигается при помощи применения футляров с хорошей изоляцией.
• Большой запас прочности позволяет их использовать в сейсмоопасных районах.
• Допустимо применять цокольный ввод в грунтах, обладающих, свойствами пучения.

Чтобы избежать нежелательных последствий, вызванных взрывоопасностью газа, работы по его монтажу необходимо доверить опытным специалистам.

Ввод в эксплуатацию внутридомовых газопроводов

Ответственность за состояние и правильную эксплуатацию внутридомового газового оборудования и газопроводов в городах и поселках несут эксплуатационные организации газового хозяйства. Ведомственные и частные дома обслуживаются соответствующими домоуправлениями (ЖЭК), эксплуатационными организациями газового хозяйства (по договорам с ними) или владельцами домов.

Основной формой обслуживания газового оборудования жилого дома является периодический профилактический осмотр и ремонт газовых приборов и внутридомового газопровода, производимый в плановом порядке и по заявкам потребителей. Установлена следующая периодичность профилактического осмотра в жилых домах: контрольная опрессовка газопроводов осуществляется 1 раз в 5 лет, сроки профилактического осмотра внутридомовых газопроводов устанавливаются органами газового хозяйства по согласованию с Госгортехнадзором, текущий ремонт производится 1 раз в год, смазка кранов и перенабивка сальников на стояках и вводах — 1 раз в год, смазка кранов у приборов — в срок профилактики.

Профилактический осмотр газовых плит и быстродействующих водонагревателей производят 1 раз в 2 месяца. Емкостные водонагреватели, отопительные, отопнтельно-варочные печи и другие приборы, имеющие автоматическое устройство, осматриваются 1 раз в месяц.

При профилактическом осмотре в обязательном порядке выпол-няются следующие работы:

ѕ осмотр всех газопроводов начиная от крана на вводе, обмыли-вание всех соединений с целью проверки состояния и герметичности соединений и арматуры на газопроводе — при каждом посещении по графику;

ѕ смазка кранов на вводе, ответвлениях в квартиры и к стоякам — по мере необходимости;

ѕ проверка креплений на газопроводе — при каждом посещении по графику;

ѕ проверка работы арматуры газовых приборов 1 раз в 3 месяца;

ѕ снятие горелок и прочистка сопел — по м»; ре необходимости;

ѕ проверка плотности соединений — при каждом посещении по графику;

ѕ регулировка всех горелок плиты — по мере надобности;

ѕ проверка исправности автоматики блок-крана и автоматики безопасности у проточных водонагревателей — по графику;

ѕ регулирование подачи воды и газа с проверкой работы водонагревателя на разных режимах — по графику.

Ввод — газопровод

Вводы газопроводов испытывают отдельно от внутренней сети газопровода.
 

Вводы газопроводов делают с уклоном не менее 0 003 м в сторону уличной сети непосредственно в те помещения, где потребляется газ. В низшей точке газопровода устанавливают сифон для сбора и удаления конденсата. Через помещения, в которых газ не используется, можно прокладывать только сварные газопроводы, на которых не должно быть задвижек и другой арматуры. Нельзя устраивать вводы и прокладывать газопроводы через склады взрывоопасных и горючих материалов, подвальные помещения и помещения взрывоопасных и горючих производств, электрораспределительных устройств и подстанций, вентиляционные камеры и помещения, в которых газопровод будет подвержен коррозии ( помещения заливки шлака и др.), а также помещения, малодоступные для осмотра. Отключающие устройства устанавливают на каждом отводе газопровода от коллектора к агрегату, помимо отключающего устройства, устанавливаемого у каждой горелки. Счетчик для учета расхода газа устанавливают после задвижки на вводе в здание.
 

Вводы газопроводов в жилые дома должны предусматриваться в нежилые помещения, доступные для осмотра газопроводов. В существующих жилых домах, принадлежащих гражданам на правах личной собственности, допускается ввод газопровода в жилое помещение, где установлена отопительная печь, при условии размещения отключающего устройства снаружи здания.
 

Вводы газопроводов в общественные здания следует предусматривать непосредственно в помещение, где установлены газовые приборы, или в коридоры.
 

Вводы газопроводов не должны проходить через фундаменты и под фундаментами зданий. Допускается пересечение фундаментом на входе и выходе газопроводов ГРП.
 

Вводы газопроводов в технические подполья и технические коридоры и разводка по этим помещениям в жилых домах и общественных зданиях допускаются только при подводке к ним наружных газопроводов низкого давления во внутриквартальных коллекторах.
 

Вводы газопроводов можно делать в лестничные клетки и непосредственно в помещения, где расположены газовые приборы. Запрещается устройство вводов в насосные и машинные отделения, вентиляционные и лифтовые камеры и шахты, помещения мусоросборников, электрораспределительных устройств и складские помещения.
 

Ввод газопровода в жилое пли общественное здание устраивают в лестничные клетки, кухни, коридоры и другие нежилые, доступные для осмотра помещения. В технических подпольях, подвалах п технических коридорах не допускается прокладка газопроводов сжиженного газа.
 

Вводы газопроводов в жилые здания устраивают под землей через фундаменты зданий ( рис. 203, а) — подземные вводы, выше уровня земли через цоколь ( рис. 203, б) — цокольные вводы и через стенку здания выше цоколя — надземные ( надцоколь-ные) вводы.
 

Вводы газопроводов в жилые здания делают, как правило, в лестничные клетки. Допускается устройство вводов непосредственно в кухни, а также ввод и прокладка газопроводов в подвалах ( кроме газопроводов сжиженного газа) при условии устройства технических коридоров и подполий, удовлетворяющих требованиям Госгортехнадзора.
 

Вводы газопроводов испытывают отдельно от внутренней сети газопровода.
 

Ввод газопроводов в общественные здания, здания предприятий общественного питания и объектов коммунально-бытового назначения устраивают в лестничных клетках или в помещениях, где устанавливают газовые приборы.
 

Вводы газопроводов в общественные здания, здания предприятий общественного питания и объектов коммунально-бытового назначения устраивают в лестничных клетках или в помещениях, где устанавливают газовые приборы. Вводы в цехи промышленных зданий и коммунальных предприятий устраивают непосредственно в помещения, где находится оборудование, потребляющее газ, или в смежное с ним помещение, соединенное открытым дверным проемом.
 

Вводы газопровода следует осуществлять по возможности непосредственно в помещение, в котором расположены агрегаты, использующие газ.
 

Вводы газопроводов в жилые здания, как правило, прокладывают по лестничным клеткам. При присоединении ввода к стояку лестничной клетки на высоте не менее 1 5 — 1 8 м устанавливают кран.
 

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.
