Способы опрессовки
Известны эффективные методы обжатия провода, для реализации которых потребуется простейший слесарный инструмент, имеющийся в хозяйстве большинства пользователей.
Возможные варианты решения проблемы приводятся ниже:
Использование для запрессовки фирменного кернера (фото ниже).
- Лужение и последующая запайка контактного соединения газовой горелкой.
- Опрессовка с помощью винта и обжима в тисках.
Рассмотрим каждый из этих подходов более подробно.
Кернер с молотком
Запрессовка посредством кернера – самый простой и быстрый способ решения проблемы, не требующий чрезмерных усилий. Для его реализации потребуются кернер, тиски и обыкновенный молоток.
Прядок опрессовки выглядит следующим образом:
- Сначала очищенная от изоляции часть провода вставляется в наконечник.
- Затем конструкция кладется на массивную и жесткую подкладку – поверхность наковальни, тисков или широкую плоскость кувалды.
- После этого посредством кернера делаются последовательные углубления на одной из сторон гильзы с одновременным ее расплющиванием.
- Керны делаются с шагом порядка 2-3 мм, а при ударах стараются не пробить гильзу.
- Затем наконечник переворачивается и обрабатывается с обратной стороны.
Дополнительная информация : Количество и глубина сделанных набивок зависят от длины и рабочего диаметра наконечника.
В заключение обработанное место обматывается изолентой.
Соединение пайкой
Этот способ особо интересен тем, кто постоянно занимается припоями и имеет в хозяйстве газовую горелку. И хотя он не подходит под категорию «обжатие» – тем не менее с его помощью проблема решается достаточно быстро.
Для его реализации нужно проделать следующие операции:
- Сначала провод и внутренняя часть наконечника тщательно облуживаются, после чего у его лопатки просверливается небольшое отверстие.
- Далее зачищенный конец проводника заводится внутрь, а сам наконечник обматывается стеклолентой.
- После этого он прогревается пламенем горелки, а в расположенное сверху отверстие заливается оловянный расплав.
При прогреве олово растекается и заполняет пустоты. Намотанная ранее лента из стекловолокна препятствует его вытеканию.
Опрессовка в тисках с помощью винтов
Для решения проблемы с обжатием существует еще один способ. Согласно ему берутся два длинных винта подходящего диаметра, по длине полностью перекрывающих прессуемую часть гильзы (фото ниже).
После сжатия всей этой конструкции в тисках провод надежно спрессовывается по контуру винтов. После этого остается обмотать место соединения изолентой и использовать наконечник по назначению.
Медные кабельные наконечники и гильзы ПРАЙС-ЛИСТ
Тип: ТМ
Наконечники медные нелуженые (ГОСТ)
Тип: ТМЛ
Наконечники медные луженые (ГОСТ)
Тип: ТМЛ
Наконечники медные луженые (DIN)
Тип: ТМЛс
Наконечники медные луженые «КВТ»
Тип: ТМЛ-У
Наконечники медные с узкой лопаткой
Тип: ТМЛ(2)
Наконечники медные с двумя отверстиями
Тип: ТМЛc(90°)
Наконечники угловые медные луженые
Тип: ТМЛc(45°)
Наконечники угловые медные луженые
Тип: ПМ
Наконечники медные луженые под пайку
Тип: ПГ
Наконечники медные под пайку
Тип: ОГ (ОГУ) СГ
Наконечники медные, глухие, закрепляемые опрессовкой
Тип: НШП
Наконечники медные, штифтовые, под опрессовку (DIN)
Тип: ГМ
Гильзы медные нелуженые
Тип: ГМЛ
Гильзы медные луженые (ГОСТ)
Тип: ГМЛ
Гильзы медные луженые (DIN)
Наконечники для проводов под опрессовку: основные характеристики
Наконечники (оконцеватели) проводов – универсальные детали, используемые для контактного соединения кабелей. Применение подобных изделий положительным образом сказывается на функционировании электрической цепи в целом. На рынке представлен огромный ассортимент наконечников различного типа, поэтому потребителям не составляет труда подобрать соответствующий вариант для выполнения определенных работ по электромонтажу.
Производители предлагают большой ассортимент наконечников разных видов
Наконечники для многожильного провода позволяют создать надежное соединение с различными компонентами электроцепи:
- винтовым зажимом;
- клеммником;
- бытовым электроприбором;
- другим кабелем.
Наконечники отлично проявляют себя в цепях, где часто возникают сильные вибрации. Их также можно применять в тех случаях, когда стандартные методы соединения не подходят. Например, если жилы имеют недостаточную длину, нельзя будет использовать метод пайки или сварку. Для опрессовки проводов в такой ситуации на оголенный конец просто устанавливается наконечник или гильза, после чего этот участок обжимается.
Преимущества применения наконечников:
- Пучок жил остается нетронутым, он не расплющивается и не разваливается.
- Зона соединения не обгорает и не нагревается.
- Сохраняется целостность проводов.
- Металлические жилы надежно защищены от попадания влаги и воздуха.
- Все провода пучка принимают участие в передаче тока.
- Наконечники обладают большой площадью контакта.
Благодаря наконечникам пучок проводов остается целостным и не разваливается
Соединение кабелей методом опрессовки используется на производстве (подключение силовых линий) и в бытовых условиях. Популярность этого способа, в отличие от применения обычных зажимов, обусловлена высокой надежностью. Кроме этого, соединить провода с помощью наконечника гораздо легче, чем при использовании пайки или сварки.
Особенности крепления
Существует несколько распространенных способов крепления фиксатора на кабель. Все они различаются по сложности, качеству соединения и необходимости применения дополнительного оборудования. Оконечники устанавливают на провод при помощи следующих методов:
- Опрессовка — зажимание специальными клещами наконечника со вставленным в него кабелем.
- Закрепление с использованием болта или винта. Такая фиксация возможна только в специальных изделиях, предназначенных для этого. В них имеется отверстие в комплекте с болтом. Провод вставляется в наконечник до упора, и подходящий по размеру болт полностью закручивается. При условии качественного выполнения работ соединение довольно крепкое.
- Сварка.
- Пайка.
Самым простым способом является опрессовка, однако при отсутствии пресс-клещей и необходимости опрессовать силовой кабель этот метод будет представлять большую сложность. Поэтому можно воспользоваться пайкой или, если есть возможность, винтовым соединением. В промышленных условиях для опрессовки применяют механический или гидравлический пресс.
Кабельные наконечники в соответствии с ГОСТ 7386-80.
Для подключения медножильных кабелей к шинам уравнивания потенциалов и заземляющим шинам производства COMMENG должны применяться наконечники кабельные медные, закрепляемые опрессовкой, электролитически лужёные по ГОСТ 7386-80. Возможно так же применение наконечников по DIN 46235. В зависимости от сечения подключаемых кабелей Вы можете в соответствии с таблицей 3 выбрать необходимые диаметр контактного стержня и тип наконечника. В настоящее время производителями обычно применяется условное обозначение, показанное ниже, которое отличается от предписаний стандарта (табл.1).
Таблица 1. Структура обозначения наконечников ТМЛ.
| Тип наконечника | Типоразмер наконечника | ||
| Номинальное сечение наконечника (мм²) | Диаметр контактного стержня (мм) | Внутренний диаметр хвостовика (мм) | |
| ТМЛ | ХХХ | ХХ | Х |
Буквами обозначен тип наконечника; Т — полуфабрикат, из которого изготовлен наконечник, «Труба»; М — материал, из которого изготовлен наконечник, «Медь»; Л — тип покрытия, «электролитически луженый». Пример обозначения: Наконечник кабельный медный ТМЛ 70-12-13.Таблица 2. Структура обозначения наконечников в соответствии с ГОСТ 7386-80.
| Типоразмер наконечника | Материал | Условное обозначение покрытия или вида климатического исполнения | Наименование стандарта | ||
| Номинальное сечение наконечника | Диаметр контактного стержня | Внутренний диаметр хвостовика | |||
| ХХХ | ХХ | ХХ | Х | ХХХХХ | ГОСТ 7386-80 |
Пример условного обозначения наконечника глухого номинальным сечением 70 кв. мм., с отверстием под контактный стержень диаметром 12 мм, с внутренним диаметром хвостовика 13 мм, изготовленного из меди (обозначение – М), электролитически луженого (обозначение – Т2): Наконечник 70-12-13-М-T2 ГОСТ 7386-80
| Диаметр контактного стержня | Типоразмер | Сечение жилы, мм² | Класс токопроводящей жилы |
| 4 | 2.5-4-2.6 | 3;4 | 1;2;3;4. |
| 4 | 4-4-3 | 4 | 5 |
| 4 | 6-4-4 | 4 | 6 |
| 5 | 2;3;4 | ||
| 5 | 2,5-5-2,6 | 3;4 | 1;2;3;4. |
| 5 | 4-5-3 | 4 | 5 |
| 5 | 6-5-4 | 8 | 1;2;3;4. |
| 5 | 10-5-5 | 10 | 2;3;4. |
| 6 | 2,5-6-2,6 | 3;4 | 1;2;3;4. |
| 6 | 4-6-3 | 5;6 | 1 |
| 6 | 6-6-4 | 8 | 1, 2, 3, 4 |
| 6 | 10-6-4 | 10 | 1 |
| 6 | 10-6-6 | 10 | 1 |
| 6 | 16-6-5 | 16 | Многопроволочные жилы |
| 6 | 25-6-8 | 25 | Многопроволочные жилы |
| 8 | 10-8-5 | 16 | 1 |
| 8 | 16-8-6 | 16 | Многопроволочные жилы |
| 8 | 25-8-8 | 25 | Многопроволочные жилы |
| 8 | 35-8-10 | 35 | Многопроволочные жилы |
| 8 | 50-8-11 | 50 | Многопроволочные жилы |
| 10 | 25-10-8 | 25 | Многопроволочные жилы |
| 10 | 35-10-10 | 50 | Многопроволочные жилы |
| 10 | 50-10-11 | 50 | Многопроволочные жилы |
| 10 | 70-10-13 | 70 | Многопроволочные жилы |
| 10 | 95-10-15 | 95 | Многопроволочные жилы |
| 12 | 35-12-10 | 50 | Многопроволочные жилы |
| 12 | 50-12-11 | 50 | Многопроволочные жилы |
| 12 | 70-12-13 | 70 | Многопроволочные жилы |
| 12 | 95-12-15 | 95 | Многопроволочные жилы |
| 12 | 120-12-17 | 120 | Многопроволочные жилы |
| 12 | 150-12-19 | 150 | Многопроволочные жилы |
| 12 | 185-12-21 | 185 | Многопроволочные жилы |
| 16 | 120-16-17 | 120 | Многопроволочные жилы |
| 16 | 150-16-19 | 150 | Многопроволочные жилы |
| 16 | 185-16-21 | 185 | Многопроволочные жилы |
| 16 | 240-16-24 | 240 | Многопроволочные жилы |
| 16 | 300-20-27 | 300 | Многопроволочные жилы |
Рекомендуемые размеры опрессованных соединений приведены в таблицах 1 и 2 приложения 1 ГОСТ 7386-80. Данные по соединениям судовых проводов и кабелей (соответствие сечения жилы и типоразмера наконечников рекомендуемые размеры соединений, класс жил) приведены в приложении 2 ГОСТ 7386-80.
| Класс жил | Описание |
| 1 | Однопроволочные и многопроволочные (для больших сечений) жилы |
| 2 | Многопроволочные жилы |
| 3 | Многопроволочные жилы с гибкостью более, чем гибкость жил класса 2 |
| 4 | Многопроволочные жилы с гибкостью более, чем гибкость жил класса 3 |
| 5 | Гибкие жилы |
| 6 | Гибкие жилы с гибкостью более, чем гибкость жил класса 5 |
Жилы классов 1 и 2 предназначены для кабельных изделий стационарной прокладки. Жилы классов 3, 4, 5 и 6 предназначены для гибких кабельных изделий, но их можно так же использовать для кабельных изделий стационарной прокладки.
Данный документ является справочным, и предназначен только для помощи в выборе кабельных наконечников и диаметров контактных стержней при заказе шин. Он не заменяет стандарта, и тем более инструкций по установке наконечников. В настоящее время применяются, кроме описанных в ГОСТ 7386-80, и другие способы обжатия наконечников.
Последнее обновление: 15.07.2015
Чем обжать наконечники для проводов: перечень подходящих инструментов
Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:
Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

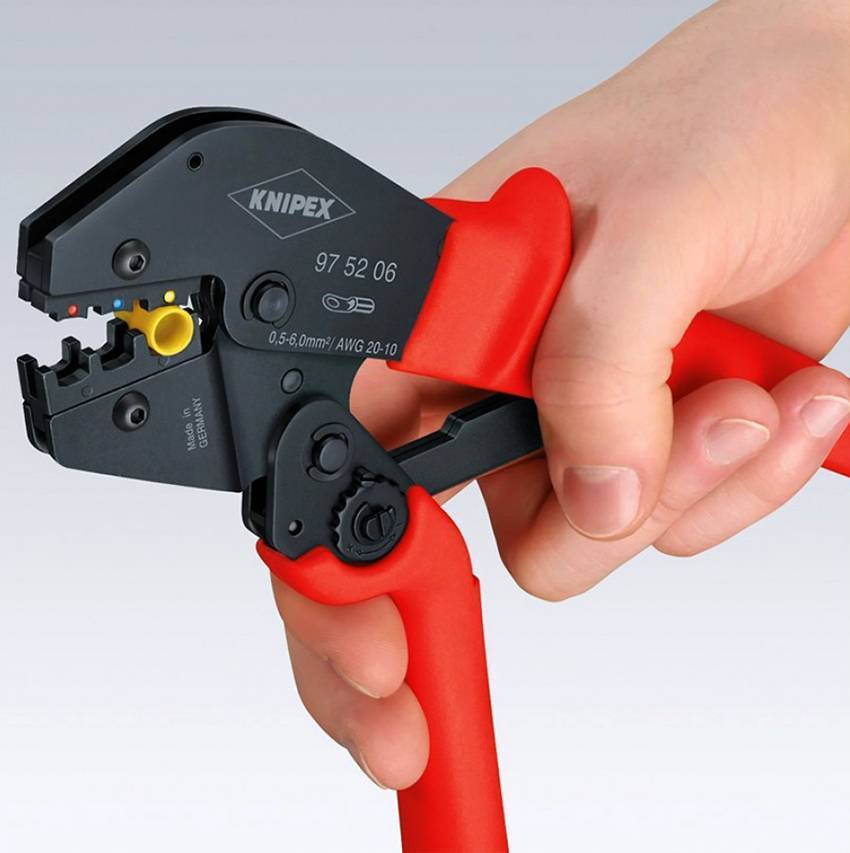

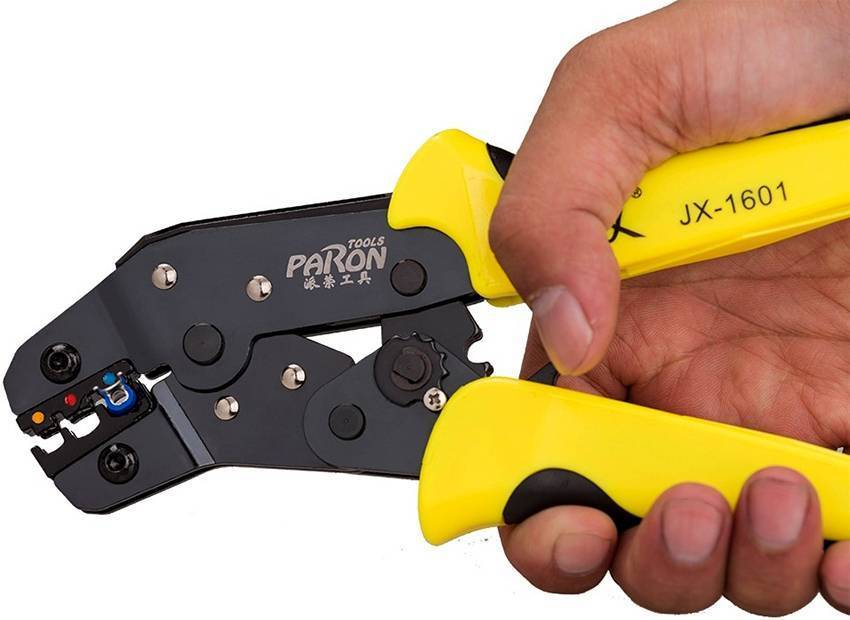

- Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
- Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
- Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
- Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
- Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².
Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.
Технология обжимки наконечников для проводов: одинарных, двойных и силовых
Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.
Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле
Рекомендации по применению одинарных штыревых наконечников для проводов:
- Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
- Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
- Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.

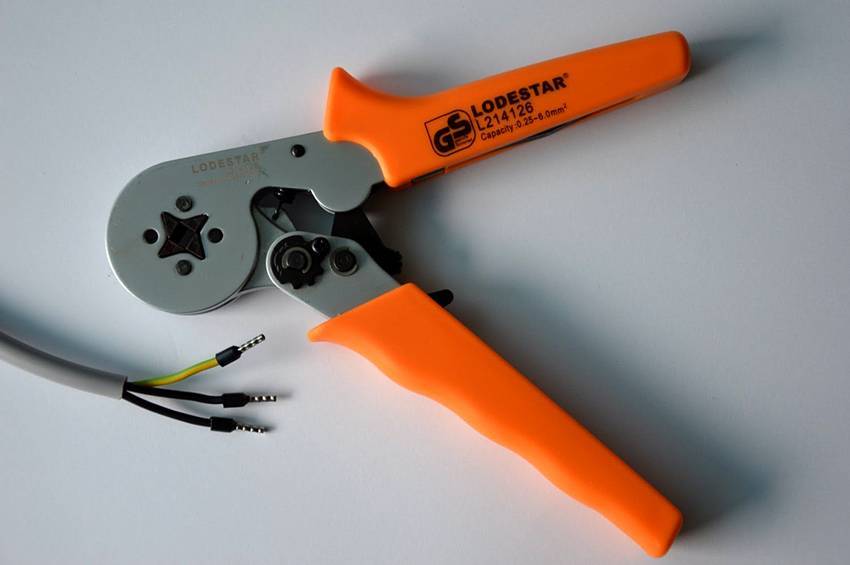

- Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.
Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.
Подобная процедура имеет свои особенности:
- в манжету одновременно вставляются два кабеля;
- для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².
В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.
Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали
Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.
Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.
Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.
В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.
Конструкция наконечника
Наконечник состоит из двух частей:
- Токопроводящая трубка, которая изготавливается из луженой электролитической меди.
- Изолированный фланец из полиамида.
Для их изготовления используют специальную медь. Именно такое соединение позволяет при зажиме не повредить сам проводник в местах винтового крепления. НШВИ производятся сечением от 0,25 до 150 мм. Материал, из которого они изготавливаются, подвергается гальваническому лужению.
Размеры НШВИ и НШВИ-2, а также их цветовая маркировка предоставлены в таблицах:
Наконечники НШВИ бывают двух видов: одинарные и двойные. Преимущество двойной конструкции заключается в возможности обжать два многожильных провода. Например, их можно применять вместо проволочной перемычки в качестве подачи питания на автоматический выключатель. Такие наконечники применяются для двух проводов, входящих в одно гнездо электроприбора.
Отличие одинарных от двойных наконечников заключается в виде пластикового фланца. Для одинарных предназначен один провод, а для двойных – два, поэтому у них более расширенный фланец.
На видео ниже наглядно показывается, что собой представляют наконечники для проводов и как ими правильно пользоваться:
Как обжать наконечники для проводов без инструмента
С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.
Есть несколько методов оконцевания шнуров без инструмента:
- пайка с использованием тугоплавких высокотемпературных припоев;
- «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника
Пайка наконечника
Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:
- Паяльник (от 80 W)/паяльная лампа/газовая горелка.
- Набор для пайки (флюсы/канифоль, припои различных видов).
- Термоусадочная трубка и/или изолента.
- Базовые знания и умения работы с паяльником.
Алгоритм действий следующий:
- при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
- пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
- надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
- обезжириваем зачищенный участок;
- обезжириваем наконечник;
- наносим флюс во внутреннюю часть наконечника;
- припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
- наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
- аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
- как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
- после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
- после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.
Обжим с использованием керна/молотка
Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.
Для данного метода понадобится минимум инструментов:
- Молоток.
- Керн (не обязательно, но желательно).
- Небольшой напильник по металлу.
- Тиски (не обязательно, но желательно).
- Токопроводящая паста (крайне желательно).
- Изоляционная лента и/или термоусадка.
Для оконцевания данными инструментами поступаем так:
- снимаем изоляцию со шнура (запас 0.3–0.5 см);
- следим за тем, чтобы жилы не были повреждены;
- распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
- берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
- надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
обезжириваем шнур; - равномерно наносим токопроводящую пасту;
- зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
- после чего до конца устанавливаем провод в наконечник;
- берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
- делаем 4–5 точек фиксации;
- переворачиваем наконечник, повторяем операцию;
- проверяем соединение на прочность;
- надеваем термоусадку на соединение, греем его;
- готово, соединение обжато!
Какой наконечник выбрать
Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.
Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.
- Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
- Люфт может быть, и он допустим, но он должен быть минимальным.
- Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.
А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.
- существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
- замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.
Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.
Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.
Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.
Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.
Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.
Медные наконечники со смотровым окном.
Медные луженые наконечники под опрессовку – это, конечно, очень надежный тип кабельной арматуры. Но имеется у них и некоторый недостаток: чтобы правильно вставить кабель в наконечник, необходимо обладать определенным опытом. В противном случае фиксация может быть не очень прочной. В самых ответственных участках электросети, особенно в промышленности, такое просто недопустимо. Поэтому в этих случаях используют, как правило, особые обжимные элементы – наконечники под опрессовку с контрольным окном, имеющие маркировку ТМЛ(о). Из буквенной аббревиатуры понятно, что эти изделия также изготавливают из медной трубы и обрабатывают оловом (лудят). Особенность их состоит в том, что в корпусе наконечника имеется отверстие (окно), которое дает возможность проконтролировать, правильно ли вставлен кабель. Используют такие обжимы не слишком часто, поэтому не так много электриков знает об этой их разновидности.
Нюансы работы с НШВИ
Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.
Опрессовка многожильного кабеля выполняется следующим образом:
- необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
- тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.
Вариант НШВИ
Необходимые инструменты
Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:
- пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
- инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
- гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
- в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
- гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.
Разновидности инструментов
Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.
Как обжать провод без инструментов можно посмотреть в данном видеролике:
Гильзы для проводов под опрессовку
Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение с соединением элементов меди и алюминия, то применяется сплав.
Гильзы для опрессовки
Подготовка к опрессовке
Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:
- очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
- жилы скрутите рукой и поместите их в наконечник со стороны юбки.
Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника
Зачистка проводов
Как обжать провод
После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля
Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой
Опрессовка многожильных проводов
Обжим одинарного наконечника
Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:
- чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
- опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
- если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
- можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
- в завершение нужно проверить прочность контакта, немного натягивая элементы.
Обжим одинарного провода
Обжим двойного наконечника
Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.
В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:
- внутрь манжета устанавливается сразу два провода;
- выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.
Обжим наконечников силового кабеля
Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.
Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.
Обжим силового кабеля
Клещи для обжима наконечников проводов
Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.
Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.
Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.
Обжимка проводов
- Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
- Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
- Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
- И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.
Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.
При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!. Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила
В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом
Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.
При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.
Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.
Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.
Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.
В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.
Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.
Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.
Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.
Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.
Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.
Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.
Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.
Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.
