Назначение и маркировка распаечных коробок для наружной и скрытой проводки

Преимущества и недостатки

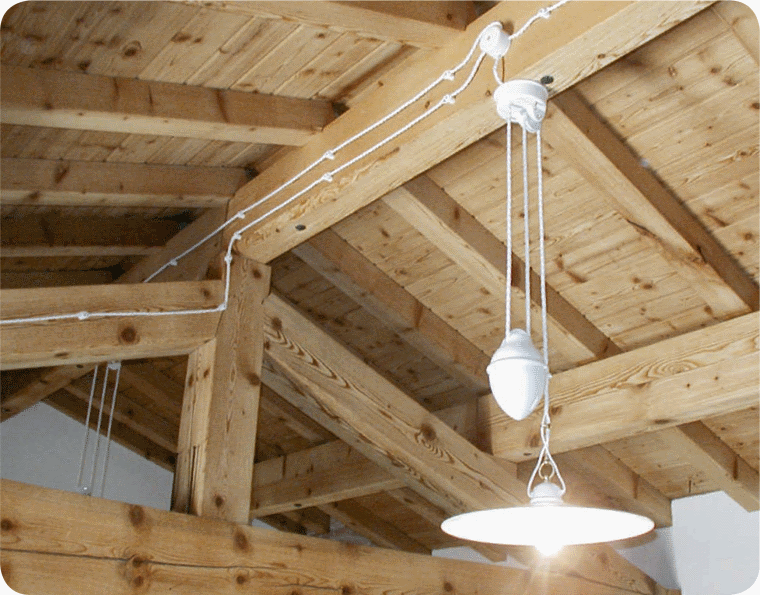

Винтажная проводка характеризуется следующими достоинствами:

  1. Низкая трудо- и материалоемкость. Отпадает необходимость применять фальшстены и металлические кабель-каналы.
  2. Высокая скорость монтажа.
  3. Оригинальный дизайн.
  4. Высокая допустимая нагрузка. Это объясняется тем, что у внешней проводки хороший теплоотвод.
  5. Высокая степень пожарной безопасности.
  6. Доступность для ремонта.

Сеть обладает следующими недостатками:

  1. Плохо сочетается с интерьером, оформленным в современном стиле.
  2. Уязвима для механических повреждений.
  3. Обходится сравнительно дорого из-за высокой стоимости комплектующих и большого расхода кабелей.
  4. Не подходит для кухни и других грязных помещений: тканевая оплетка впитывает жир и теряет привлекательный вид. Но можно применить провода в виниловой или резиновой светостабилизированной оболочке, которые легко освобождаются от налета.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки. Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

Для открытой проводки

Электромонтажная коробка для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

Для скрытой проводки

Распаечная коробка скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Усложненные задачи

Помимо соединения одиночных кабелей, при прокладке электропроводки требуется:

  • свести в единую цепь несколько сердечников из однородного материала для последующего подключения к силовой цепи или контуру заземления;
  • соединить кабели с жилами, имеющими разное сечение или конструкцию.

При монтаже новой электропроводки в домах, построенных вплоть до начала 2000–х гг., требуется подсоединение медных жил к алюминиевым. Самым надежным способом является прокладка медных кабелей с удалением алюминиевых, не рассчитанных на высокие нагрузки и склонных к потере прочности. Если убирать старую проводку не планируется, то для коммутации используют колодки с винтами или специальные трубки, рассчитанные на сопряжение разнородных металлов.

Соединение большого количества проводов

Для стыковки нескольких проводов в коробке используют:

  • колодки WAGO, обеспечивающие прочный контакт и занимающие мало места;
  • разъемы с винтовыми контактами и возможностью крепления на рейке в распределительном щитке;
  • металлические гильзы, для опрессовки необходимы клещи, соединение требует последующей изоляции;
  • скручивание в пучок с последующей пайкой или сваркой;
  • соединение при помощи колпачка СИЗ, методика подходит для ограниченного числа жил;
  • скручивание сердечников с последующей обмоткой пучка изоляционной лентой или установкой усадочной трубки.

Жилы с разными сечениями

При разводке электропроводки в квартире или жилом доме используют провода с разным диаметром жил (в зависимости от мощности нагрузки). Для качественного соединения в распределительных коробках лучше использовать зажимы WAGO. Производитель предлагает изделия, рассчитанные на установку сердечников из разных металлов. Специальное покрытие на контактах предотвращает электрохимическую коррозию и разрушение материала.

Многожильные и одножильные проводники

При соединении многожильных кабелей необходимо снять изолятор и сплести жилы в единую косичку. Затем следует обработать поверхность флюсом и пролить припоем (методика подходит для алюминиевых изделий). Если предполагается соединение клеммами WAGO, то лужения сердечников не требуется. Для стыковки проводов с разным диаметром жилы лучше всего использовать зажимы WAGO с индивидуальными контактами. Разница сечений сердечников не влияет на плотность фиксации и пятно контакта, обеспечивая надежную работу электропроводки под нагрузкой.

Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу

Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар

А вот этому вопросу стоит уделить особое внимание

Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.

Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.

Надежность распредкоробок

При рассмотрении такой схемы сразу же возникает вопрос: как использование коробок повлияет на надежность всей конструкции? Столько соединений, да еще и по одному проводу так много потребителей… Именно поэтому бытует мнение, что распредкоробки — это зло.

Стоит слегка разочаровать скептиков. При правильно выбранных распределительных коробках и типах соединения проводов соответствующего сечения надежность практически не пострадает. Она несколько снизится при, скажем, потопе сверху (коробки зальет водой), но, во-первых, эта ситуация нештатная, во-вторых, правильно сделанное соединение и не такое переживет. Ну а если конкретно у вас потопы регулярны, можете использовать специальные водозащищенные распределительные коробки с клеммами. И вообще, даже если надежность электропроводки и снизится на пару процентов, дело того стоит, поскольку вам не придется разносить весь дом для поиска малейшей неисправности, а затем рушить окончательно, чтобы эту неисправность устранить.

Чем различается распаячная коробка для открытой и скрытой электропроводки

Распаячная коробка для открытой и скрытой электропроводки различаются герметизацией крышек и наличием уплотнительных прокладок в отверстиях для проводов.

В теории, распределительную коробку для скрытой электропроводки нельзя закрывать слоем штукатурки и/или шпаклевки. Крышка такой коробки должна быть видна, после отделочных работ, чтобы был доступ к распайки при ревизии электропроводки.

На практике, крышки скрытых коробок можно увидеть, только в новостройках с отделкой. Обычно распределительный коробки замуровываются в стены. Если коробка замуровывается в стену, то вполне распределительную коробку для открытой проводки, можно использовать для проводки скрытой. А вот, наоборот делать нельзя. Нельзя распределительную коробку для скрытой проводки, поставить для проводки открытой. И уж, ни в коем случае, нельзя ставить скрытые коробки на улицу.

Как найти распределительную коробку в квартире?

Порой возникают сложности в процессе поиска старой распределительной коробки. Каждое отдельное здание требует определенных стандартов по установке распаечных коробов. Вот несколько зон, где чаще всего размещали приборы для коммутации проводов:

  • в строениях сталинского времени, короба размещены в районе стыка потолочного перекрытия и стен. Найти такое приспособление вручную будет сложно, поэтому лучше сразу приобрести металлоискатель;
  • дома, выстроенные во времена правления Брежнева, имеют конструкцию в видном месте. Располагаются такие коробки на расстоянии 20-25 см ниже потолка;
  • в панельных домах или так называемых «хрущевках», найти распределитель можно способом постукивания по стенке под потолком. Если услышите глухой звук, значит распределитель найден;
  • в некоторых домах нынешней постройки встречаются оптические распределительные коробки , их легко найти при помощи индикаторной отвертки на высоте два метра параллельно розеткам.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

  • Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
  • Корпус оснащен внутренними отверстиями для надежной фиксации.
  • Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Установка

Устанавливается распаячная коробка на стене с опусканием от потолка на 10–30 см. Причем делается это так, чтобы к ее крышке имелся открытый доступ. Проверка состояния проводов должна проводиться на регулярной основе.

Пошаговая инструкция

Монтаж распредкоробки производится в четыре простых этапа:

  1. Крепление коробки к стене согласно схеме разводки.
  2. Завод внутрь проводов с последующим их соединением между собой.
  3. Проверка собранной электрической сети.
  4. Закрытие электромонтажного изделия крышкой.

Крепление распределительной коробки осуществляется с помощью саморезов или гипса (если она утоплена в стене).


Расположение вводных кабелей в коробке

Способы подключения проводов

По ПУЭ электропровода внутри могут соединяться:

  • скруткой;
  • пайкой;
  • сваркой;
  • клеммами;
  • опрессовкой.


Как правильно соединять провода в распредкоробке

Скрутка

Скрутка является самым быстрым и одновременно самым ненадежным способом соединения внутридомовой электропроводки. Чтобы закрыть оголенные жилы, используются специальные колпачки из пластика либо изолента.


Способ соединения скруткой

Пайка

Пайка производится оловом поверх выполненной заранее скрутки. Такое соединение на порядок более надежное и долговечное. Однако времени подобный монтаж занимает много.

Сварка проводов

Для сварки нужен инверторный сварочный аппарат. Этот способ еще надежней и сложнее, но в результате две соединяемых жилы фактически превращаются в единую сплошную. Его рекомендуется выбирать только в особых случаях. Например, когда делается заземление в частном доме под мощную нагрузку или подключаются дополнительные насосы и бесперебойники для газового котла.

Клеммное соединение

Если провода сделаны из разных материалов, то лучше всего взять клеммы с винтовыми или пружинными зажимами. Клеммное соединение предельно просто в исполнении, понадобится лишь отвертка

Самое важное здесь – не перетянуть зажимные болты


Клеммное соединение проводов

Опрессовка

При опрессовке используются пресс-клещи и гильзы из того же металла, что жилы, и размером под толщину соединяемых проводов. Некоторые умельцы применяют для этого пассатижи, но такое соединения редко выходит надежным. Лучше не экспериментировать.


Способ соединения опрессовкой

Схемы расключения

Чтобы ничего при выполнении соединения электропроводов не напутать, стоит заранее подготовить схемы расключения для всех устанавливаемых распределительных коробок. На этом рисунке должно быть указано «откуда и куда» идет каждая жила. И вообще, желательно применять разноцветные провода, чтобы избежать путаницы.


Схема для расключения

Согласование бригад электриков и штукатуров

Согласование работ разных бригад – головная боль любого прораба или заказчика. Здесь дилемма “электрика или штукатурка” стоит особенно остро.

При выборе способа монтажа электропроводки до штукатурных работ, порядок действий будет выглядеть следующим образом:

Электрики проводят кабель по потолку, монтируют распределительные коробки, подводят электропроводку к выключателям и розеткам

Обратите внимание, что на этом этапе проводка еще не подлежит эксплуатации;
Потом к работе приступают мастера отделочных работ, которые штукатурят стены;
Затем снова к работе приступают электромонтажники, задача которых теперь уже состоит в том, чтобы выровнять подрозетники, установить щиток;
Снова появляются мастера-отделочники и делают уже чистовую отделку;
После них снова возникает электрик и устанавливает розетки и выключатели.. Теперь рассмотрим порядок действий, если выбран способ монтажа электропроводки после штукатурных работ:. Теперь рассмотрим порядок действий, если выбран способ монтажа электропроводки после штукатурных работ:

Теперь рассмотрим порядок действий, если выбран способ монтажа электропроводки после штукатурных работ:

  • Мастера отделки производят черновые штукатурные работы;
  • Бригада электромонтажников разом штробят, прокладывают проводку и вводят ее в эксплуатацию;
  • Производится чистовая отделка стен;
  • Элекрики монтируют розетки и выключатели. Кстати, монтаж розеток и выключателей, если клиент не против, можно осуществить в предыдущем этапе работ.

Таким образом, второй способ гораздо практичнее и более контролируем, в отличие от первого.

Также полностью исключается возможность случайного повреждения электропроводки в процессе штукатурных работ. Такие повреждения могут вызвать нежелательные последствия, вплоть до переделки всех строительных работ по новой, на что потребуется как дополнительное время, так и дополнительные денежные вливания, что весьма нежелательно.

Вывод

В силу вышеприведенных обстоятельств становится понятно, что лучше заниматься прокладкой электрики после штукатурных работ: экономится время, деньги и нервы, что немаловажно. Прокладка электропроводки до процесса штукатурки применяется в тех случаях, когда в силу определенных обстоятельств нельзя сделать другим методом. Прокладка электропроводки до процесса штукатурки применяется в тех случаях, когда в силу определенных обстоятельств нельзя сделать другим методом

Прокладка электропроводки до процесса штукатурки применяется в тех случаях, когда в силу определенных обстоятельств нельзя сделать другим методом.

Теперь вопрос “что сначала штукатурка или электрика” не вызовет никаких затруднений.

Умейте правильно определиться со способом монтажа электропроводки и удачного Вам ремонта!

Похожие материалы на сайте:

  • Как обозначается фаза и ноль
  • Способы крепления кабеля к стене
  • Электропроводка в деревянном доме — правила
  • Подробная расшифровка кабеля NYM

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.
    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.
    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

  • Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
  • В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
  • Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
  • На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
  • Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
  • Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Открытая проводка — особенности монтажа

Если деревянный дом уже построен, но возникла необходимость заменить в нем проводку, то это можно сделать без пропиливания штроб в деревянных перегородках, которые зачастую и сами по себе не слишком толстые и прочные.

Открытая проводка в деревянном доме вполне возможна. Вот несколько вариантов.

Можно провести кабель непосредственно по стене дома, заключив его в стандартную пластиковую гофру или металлическую гибкую броню.

Открытый способ допускает такой метод проводки, поскольку очаг возгорания в случае короткого замыкания будет виден сразу. Пожара внутри стены не произойдет.

Крепление на стену осуществляется обычными клипсами для гофры.

Проводка в типовых кабель-каналах — тем же методом, что и для квартиры, только между кабель-каналом и деревянной стеной должна быть предусмотрена негорючая прокладка из асбеста или, например, войлока. Разновидностью такой проводки является проводка, замаскированная под плинтус.

Ретро-проводка в деревянном строении — свежий взгляд на старые методы. Проводка крепится на стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, с сохранением просвета не менее чем в 10 мм от стены.

Используется специальный, «под старину», витой силовой провод и розетки такого же стиля.

Возможна также открытая установка системы из металлических труб.

Классификация

По форме

1. Квадратная.

2. Прямоугольная.

Применяются при наличии множества проводов.

3. Круглая.

Используются в бетонных перекрытиях или при незначительном числе кабелей.

По способу установки

1. Открытый (наружный) монтаж.

Коробки внутри стены не монтируются, а закрепляются на поверхности при помощи крепёжных устройств. Как правило, устанавливаются в помещениях на производстве, потому что некрасиво смотрятся. Однако при этом обеспечивается быстрый доступ к проводке. Монтаж отличается простотой и удобством.

2. Скрытый (внутренний) монтаж.

Обычно используются при строительстве в жилых строениях для разводок кабелей. В стене заранее готовится выемка, куда монтируется конструкция. Если у коробки декоративная крышка, то штукатуркой не закрывается и сохраняется доступ к электрическим соединениям. Кроме того, не нарушается интерьер. Монтаж коробки в стене обеспечивает надёжность, безопасность и долгий срок службы.

3. Монтаж в гипсокартон.

По материалу

1. Металлические.

Изделия из лужёной листовой стали или алюминиевых сплавов применяются на производстве или в общественных местах при установке открытым способом. В домашних условиях применяются не часто, например, при необходимости распределить проводку в подсобном помещении или гараже.

2. Пластиковые:

  • полипропиленовые;
  • полиамидные;
  • фторопластовые.

Достоинства:

  • надёжная изоляция;
  • стойкость к механическим воздействиям и коррозии;
  • огнеупорность и невосприимчивость к химическим реагентам;
  • небольшой вес;
  • невысокая цена.

По комплектации

1. Без наполнения.

Конструкция состоит из корпуса с крышкой. По мнению профессионалов, при самостоятельной прокладке электропроводки лучше всего использовать именно такой вариант.

Достоинства:

  • соединение проводников можно выполнить любым вариантом;
  • правильный монтаж не позволяет контактам разбалтываться.

2. С клеммами.

Быстрое соединение проводов при помощи зажимов упрощает монтажные работы. Однако на объектах с повышенной влажностью такие модели не ставятся из-за постепенного окисления клемм.

1. Минимальное с двумя вводами.

2. Максимальное с более двадцатью вводами.

По классу защиты

1. Обычные.

Для монтажа в сухих помещениях при прокладке электросетей напряжением 220В. Крышки и вводы уплотнителями не оснащаются.

2. Пылезащищённые.

Более продвинутая конструкция, оборудованная уплотнителем для предотвращения попадания пыли внутрь контейнера. Устанавливаются на предприятиях, где образуется много пыли.

3. Брызгозащищённые.

Уплотнители ставятся на крышке и в отверстиях для создания надёжной герметичности. В домашних условиях практически не применяются из-за чрезмерной защиты. Как правило, устанавливаются на химических предприятиях с высокой концентрацией паров.

4. Жаропрочные.

Оборудованы специальными зажимами для надёжного прилегания проводников и предотвращения искрений в контактах. Используются

Чем замазать штробы

После укладки кабеля в штробы их замазывают раствором таким образом, чтобы разводка электричества получилась полностью скрытой. Такой вариант приемлем для кирпичных домов и зданий из плит. Для деревянных домов из бревна и бруса такой способ нежелателен, так как является пожароопасным. Замазывать штробы лучше тем же раствором, которым будут оштукатуривать. В новостройке без отделки берите цементную штукатурку. Она надежно закрепит провода в бетонных, газобетонных или кирпичных стенах.

Итак, разберем последовательность, в которой заделываю штробы после укладки проводки:

  • Канал предварительно обеспыливается с помощью пылесоса или широкой кисти. Крупный мусор предварительно удалить щеткой.
  • Перед прокладкой кабеля их обязательно грунтуют широкой кистью, в противном случае из-за плохого сцепления раствора возможно растрескивание и выпадение раствора.
  • Чтобы стена не впитывала влагу из раствора, перед шпаклеванием ее смачивают.
  • По всей длине канала накидывается гипсовая или цементно-песчаная штукатурка. Алебастр для этих целей использовать не стоит – он слишком быстро схватывается, образуя на стене бугры. Раствор должен быть густой, это не чистовая отделка, гладкость здесь не сильно нужна. Старайтесь заполнить все пустоты, когда прячете провод.
  • Шпателем проводят вдоль разводки, снимая излишки смеси.

Коробка распределительная это

Коробка распределительная это изделие, тип монтажной коробки, используемое в трассировке (прокладке) электропроводки, для осуществления, последующей защиты и легкого доступа к узловым соединениям и ответвлениям электропроводки. Второе название распределительных коробок, коробки распаячные, то есть, для устройства электрических распаек и соединений.

Наглядным примером использования распределительной коробки, может служить такая схема.

В ней видим, в каждой комнате, устанавливается распределительная коробка, к которой подводится питание от щита, а от неё осуществляется разводка проводки по комнате.

Назначение распаячной коробки в защите «слабых» мест проводки, а именно, паек и соединений проводов, от внешних воздействий и обратная защита помещений от возможных возгораний мест соединений.

Установка ответвительной коробки

Установка коробки в гипсокартон

Во время монтажа электромонтажной конструкции лучше руководствоваться всеми гласными и негласными правилами. Линии проводов, как правило, проходят на высоте или под потолком, следовательно, коробы монтируются там же, чтобы не тратить лишние метры дорогостоящего кабеля

Однако важно обеспечить свободный доступ к конструкции на случай нештатных или аварийных ситуаций

Если электропроводка протянута в пространстве между натяжным потолком и основой стены, коробки нужно размещать ниже уровня фальш-потолка. Концы токопроводящих жил требуется выводить вниз. Это может вызвать свои сложности, но в дальнейшем при ремонте и обслуживании поставленные задачи выполнить будет значительно проще.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

  1. Материал — медь.
  2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
  3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
  4. Число жил — 2 или 3.
  5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

  • 0,75 — 2,9;
  • 1,5 — 4,4;
  • 2,5 — 6.

Крупнейшие российские производители:

  1. Фабрика электротоваров «Гусевъ».
  2. Villaris (российско-испанское совместное предприятие).
  3. Bironi.
  4. Gemini Electro.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах

На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид

Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

  • керамика (самый распространенный вариант);
  • негорючая пластмасса (наиболее дешевые).

Разброс геометрических параметров (мм):

  • диаметр цилиндрической части — 18-22;
  • высота — 18-24.

Цвет подбирают в зависимости от замысла дизайнера. Есть 3 варианта:

  1. В тон стен.
  2. Такой же, как у проводов.
  3. Нейтральный белый.

Особую группу составляют ролики с орнаментом.

Розетки, выключатели и распаечные коробки

Используют изделия для наружной установки (накладные). Из российских компаний наиболее широкий ассортимент фурнитуры в стиле ретро предлагает «Гусевъ». Есть модели с уникальной росписью в традиционных русских стилях (гжель, хохлома и др.).

За рубежом подобную продукцию производят LLinas, Aldo Bernardi, Thomas. Их розетки и выключатели отличают высокие качество и цена. Китайские изделия обходятся дешевле, но их надежность низкая.

Винтажная фурнитура стоит относительно дорого. В нейтрально оформленном интерьере, где имеются лишь некоторые элементы лофта или кантри, целесообразнее применить традиционные электроточки. Изделия классического исполнения есть в коллекциях Legrand, Schneider Electric и др.

Другие элементы

Для создания завершенной композиции производители предлагают следующие ретро компоненты:

  1. Патроны.
  2. Подрозетники.
  3. Кабельные проходы.
  4. Клеммные колодки из керамики.
  5. Лампы, люстры.
