Напольный шкаф для кухни своими руками

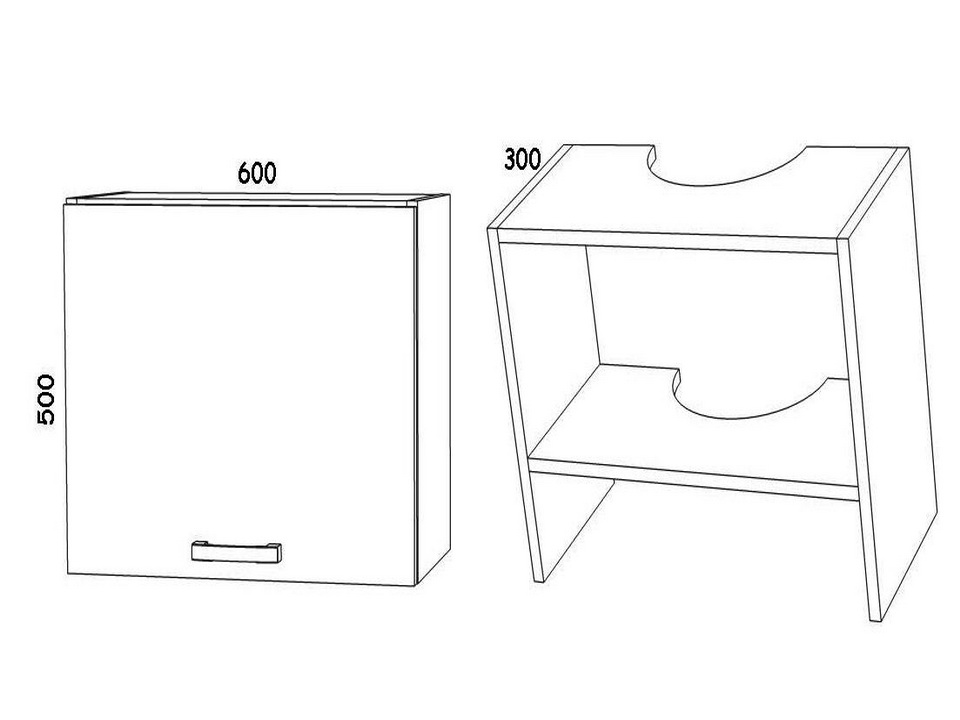

Навесной шкафчик под телескопическую вытяжку (расчет деталей)

Детали:

Бок – 300 х 500 – 2 шт.Крыша, полка – 300 х 568 – 2 шт.

Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.

Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.

Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.

Внимание!
Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.

Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.

Как визуально расширить пространство

Габариты кухни в хрущевке могут варьироваться от 2х3 до 2,5х2,4, при этом помещение может быть квадратным или вытянутым. Казалось бы, на такой маленькой площади вовсе не реально поместить всё. что нужно для приготовления еды. Ну о каком увеличении может идти речь, когда в шесть метров нужно впихнуть и рабочую зону, и обеденную, и всю необходимую технику? Но, тем не менее, это не означает, что нужно отказываться от дизайнерских приемов и хитростей, которые помогут сделать кухню зрительно легче и просторнее. Вот некоторые из них:

Использование только светлых нейтральных оттенков. Всем известно, что белый является самым востребованным из цветов в маленьких помещениях. Но если вам кажется, что белый неприемлем на кухне в силу своей непрактичности (хотя кому как), то можно выбрать светлые нейтральные оттенки бежевого, молочного или серого.

Глянцевые поверхности. Отражающие свет фасады и/или стеклянные дверцы шкафов — это выход для таких маленьких кухонь, как в хрущевке. Добавьте к ним еще глянцевую поверхность кухонного фартука, светлые оттенки — и вы получите эргономичный красивый дизайн на кухне 6 метров.

Достаточное освещение. Если в хрущевках очень маленькие окна (а такие они и есть), то позаботьтесь о достаточном искусственном освещении

Важно не останавливаться лишь на одной потолочной люстре. Добавьте освещение по периметру рабочей зоны, над обеденным столом, настенные бра. Вместо одного центрального источника лучше использовать несколько, которые создают рассеянный свет

Достигается это путем монтажа подвесного или натяжного потолка, за которым прокладывается проводка для нескольких светильников

Вместо одного центрального источника лучше использовать несколько, которые создают рассеянный свет. Достигается это путем монтажа подвесного или натяжного потолка, за которым прокладывается проводка для нескольких светильников.

Минимум декора и максимум мест хранения. Спрячьте всю технику и предметы декора за фасады шкафов. Уже давно известно — лишние детали добавляют ощущение захламленности комнаты. Если без милых безделушек вам никак не обойтись, то сократите их число до минимума.

Используйте высокие навесные шкафы. Это позволит спрятать посуду и кухонную утварь с глаз долой, а вертикальные линии визуально приподнимут потолок.

Держите под рукой только самую необходимую технику. Подумайте: сколько конфорок на кухонной плите вам действительно необходимо? Может, широкую 4-конфорочную вы сможете заменить более компактной 2-конфорочной? А действительно ли вам нужна такая широкая раковина или можно подобрать более узкую? Если вы пользуетесь мультиваркой и/или хлебопечкой — куда вы их поставите? Где будет стоять чайник, микроволновка, комбайн и другая мелкая бытовая техника? Нужна ли вам йогуртница, мясорубка или яйцеварка?

Как сделать кухонный шкаф своими руками, принципы проектирования

Нижние столы-тумбы кухонного гарнитура собираются одинаково, представляют собой короб на ножках с накладным дном и планками сверху.

Далее в короб встраивается либо полки, либо ящики (по принципу комода), либо самостоятельные системы хранения в виде бутылочниц, каруселей, волшебных уголков и т.д.

• Самые узкие кухонные тумбы – бутылочницы, шириной 150 и 200мм.
• Самые широкие шкафы делают размером до 900 мм, в угловых конфигурациях – до 1050мм.

В мойках планки устанавливаются вертикально – чтобы не мешать врезу мойки. Специфичный шкаф-тумба под встройку духового шкафа установки планок не требует.

Дно делается накладным принципиально: поскольку тумба будет стоять на ножках, в этом случае крепеж не «работает» на разрыв. Исключение составляют только угловые трапециевидные и торцевые столы.

Для трапециевидных шкафов этот конструктивный момент обусловлен формой днища. Если бы оно было б накладное – пришлось бы выпиливать более сложную форму, с выступом под боковины, чтобы фасад мог закрываться.

Для торцевых столов, заканчивающих кухонный ряд с видимой стороны в угловых кухнях, эта особенность носит чисто декоративный характер. «Сквозная» боковина без видимых торцов и крепежей смотрится аккуратней и эстетичней.

Разработка проекта кухни

Специалисты начинают с выбора мест размещения основных функциональных блоков:

• в центре устанавливают мойку с площадкой для посуды;
• слева – холодильник;
• справа – разделочный стол, варочную панель и духовой шкаф.

Коррекции делают с учетом конфигурации и размера кухни. Внимательно изучают стыковку с нишами, колоннами, выступами. Проверяют соответствие шкафов размерам встраиваемого оборудования. Отдельные технические решения установлены в сопроводительной документации производителем.

Высота крепления вытяжки, например, зависит от вида варочной панели:

• газовая – от 75 до 85 см;
• электрическая – от 65 до 75 см.

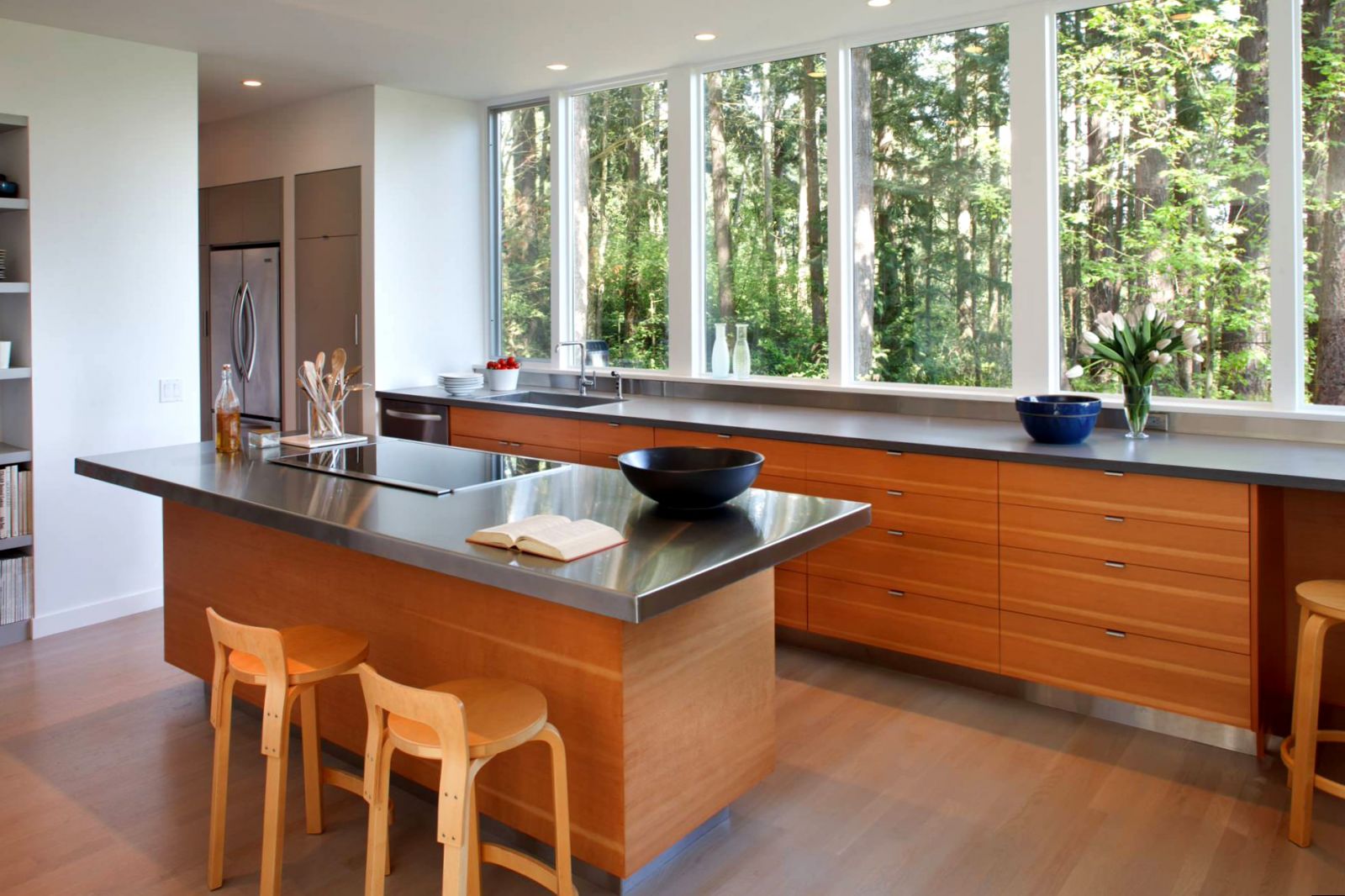

На фото показано правильное размещение рабочей зоны около окна. Такое решение обеспечивает комфортное для глаз естественное освещение.

Рабочая зона у окна.

Искусственные источники устанавливают по отдельной схеме. По действующим стандартам освещенность поверхностей в кухнях и столовых жилых объектов недвижимости должна составлять не менее 150 лк.

При разработке проекта кухни своими руками на чертежах и схемах с фото указывают линии электропитания, другие инженерные коммуникации, точки подключения.

Схема разводки и монтаж электропроводки на кухне.

Делают отдельные силовые линии для подключения духового шкафа, другой техники с большой мощностью потребления. Создают необходимые технологические отверстия (промежутки) для эффективной вентиляции, быстрого отвода избыточного тепла.

При создании кухни своими руками чертежи и схемы, фото рассматривают с учетом роста и других физиологических особенностей пользователей.

Схема обустройства кухни.

Проверяют удобство пользования рабочей поверхностью и полками. Убеждаются в отсутствии выступающих частей гарнитура, которые помешают выполнять рабочие операции.

Сушкой, например, пользуются часто. Этот компонент размещают на такой высоте, чтобы для работы не нужен был стул. Духовой шкаф рекомендуется установить на уровне груди. Это решение обеспечит удобство обращения с тяжелой посудой.

После уточнения исходных условий создают комплект проектной документации. На первом этапе применяют стандартные размеры кухонных шкафов.

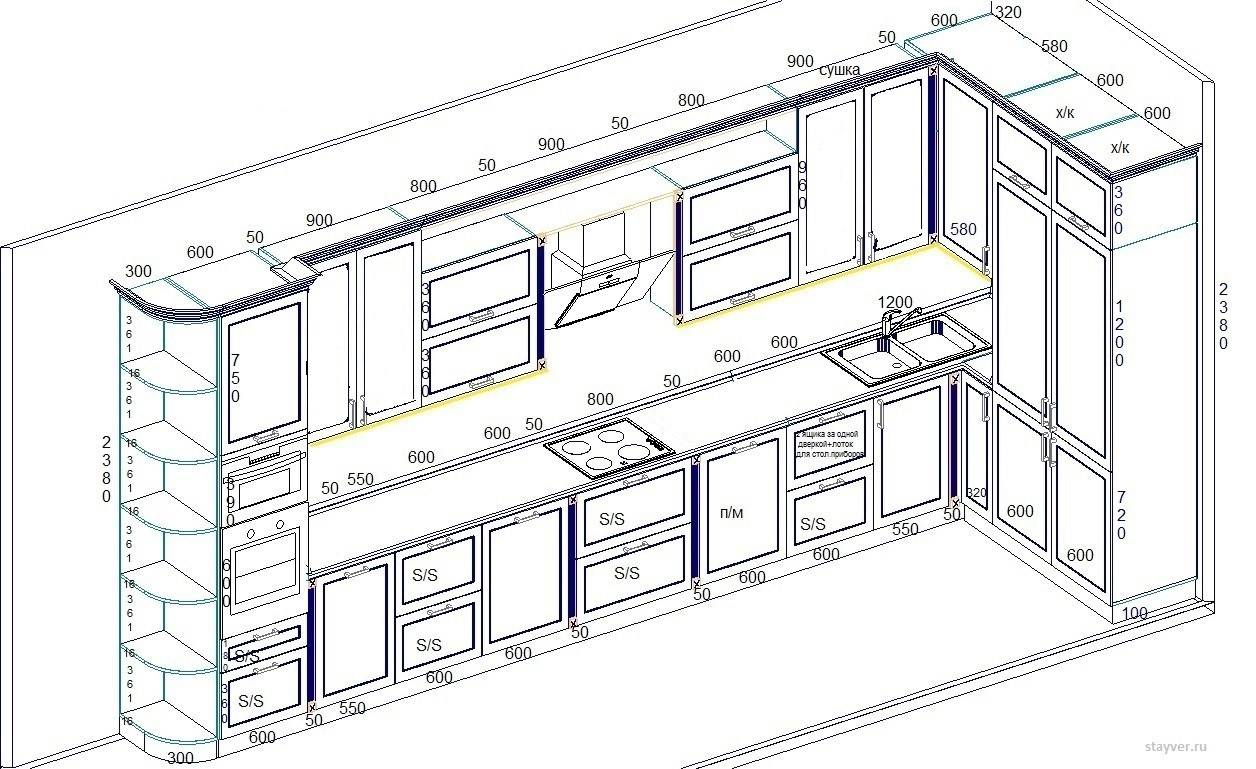

Размеры шкафов кухонных.

Далее отмечают элементы, которые отличаются от типовых изделий формой или габаритами. На завершающем этапе определяются с размещением декоративной подсветки, других украшений.

Для упрощения задачи можно взять готовый чертеж кухни, добавить необходимые изменения. Производители и специализированные торговые предприятия предлагают бесплатно различные варианты расстановки мебели в кухнях многоэтажных домов, построенных по типовым проектам.

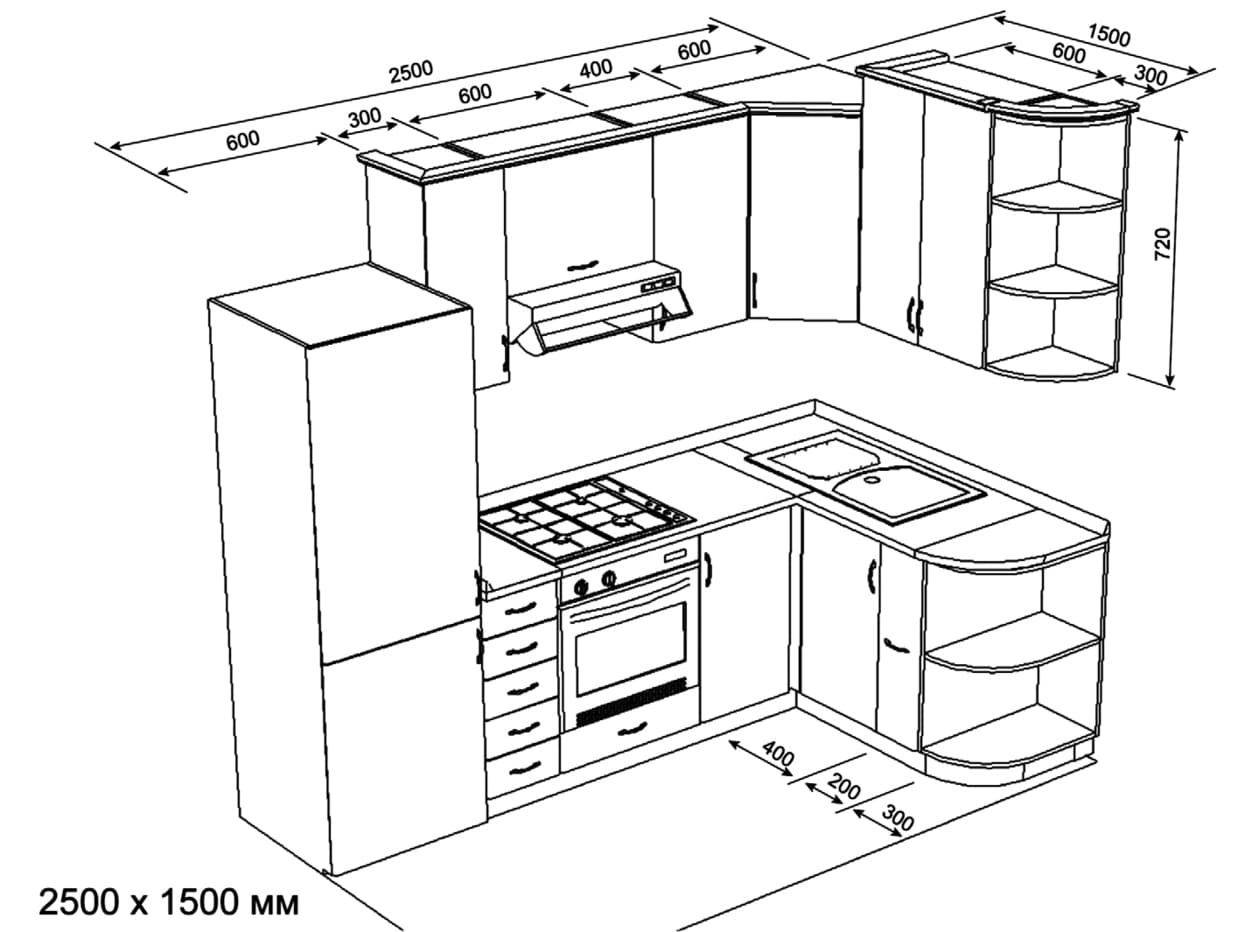

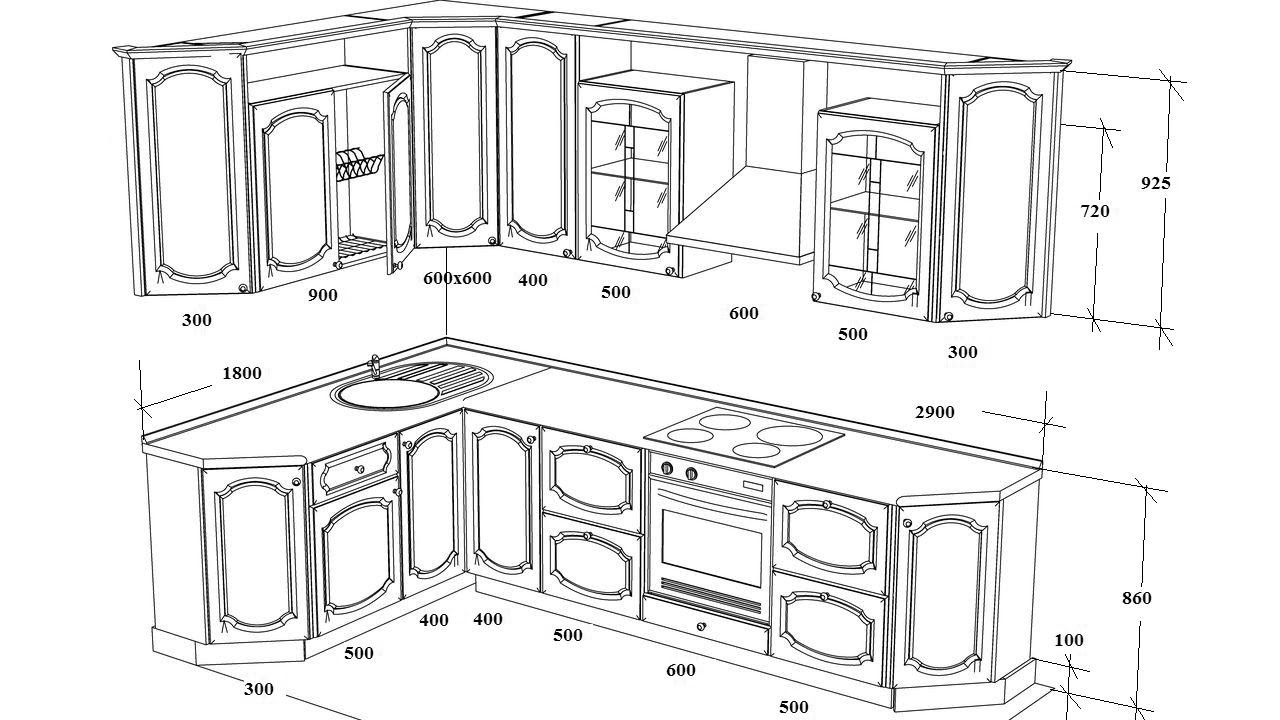

Кухонный гарнитур с размерами.Угловой набор шкафов.

Рисунки можно сделать вручную либо с помощью специализированного программного обеспечения. Лучшую визуализацию планов обеспечивает использование технологий 3D.

В программных конструкторах можно изменять и устанавливать следующие параметры:

• размеры помещения, бытовой техники, шкафов;
• материал стен;
• вид ручек, фасадных систем, рейлингов;
• размещение стола и стульев, дополнительных элементов интерьера;
• освещение рабочих поверхностей.

Объемную схему кухни можно поворачивать и увеличивать для внимательного изучения мелких деталей.

Несмотря на преимущества электронного проектирования, рекомендуется помнить о возможности применения классических дизайнерских методик.

Опытные специалисты вырезают шаблоны из плотной бумаги, которые имитируют расстановку мебели в комнате. Этот способ используют для проверки удобства пользования оборудованием, ширины проходов.

Набор кухонной мебели.

Этапы работы

Для начала составляем подробный чертеж, лучше на миллиметровой бумаге. Можно  воспользоваться компьютерной программой. Главное, чтобы в результате вам было очевидно, сколько деталей и какого размера вам потребуется.

При самостоятельном изготовлении кухни среднестатистические параметры можно изменить, подогнав высоту столешницы и верхнего яруса под свой рост.

После произведения необходимых расчетов, можно идти в магазин за материалом. Кстати, некоторые компании-поставщики ДСП предлагают услуги по раскрою. Поверьте, будет лучше если детали вырежет профессионал. Услуга стоит недорого, а в результате вы сэкономите и время, и нервы (особенно, если занялись созданием мебели впервые). И не забудьте приобрести необходимую фурнитуру.

Чем выше устойчивость материала к агрессивному воздействию влаги, температуры, механических воздействий, бытовой химии, тем дольше гарнитур сможет сохранить свой первоначальный внешний вид.

Теперь можно приступать к сборке. Сначала лучше еще раз проверить размеры деталей, и если что-то «слегка» не соответствует – подогнать. Затем видимые торцы обработать кромкой (это относится к мебели из МДФ и ДСП).

Сборка кухонного гарнитура производится поэтапно.

Задние стенки можно прикрепить к фанере при помощи строительного степлера. При помощи специальной фрезы на фасадах делаются углубления для установки петель. Петли фиксируются саморезами. Окончательная подгонка петель осуществляется при помощи отвертки.

Создание кухни своими руками – интересный и увлекательный процесс, а его результат будет радовать вас долгие годы.

Конечно, это всего лишь общая схема сборки. Она может отличаться, в зависимости от модели шкафчика и от материала, из которого он выполняется. Очевидно одно: сделать кухонную мебель в домашних условиях вполне возможно. Немного времени и стараний, и гарнитур вашей мечты готов.

Нижний ряд

Стандартные размеры для напольной кухонной мебели следующие:

• общая высота – 85 см;
• высота цоколя – 10 см;
• в глубину шкаф имеет минимум 46 см (если ящик выдвижной, сам он имеет длину 45 см, плюс один сантиметр запаса между ним и задней стенкой модуля), но наиболее популярными считаются размеры от 56 см до 58 см;
• в ширину (или в глубину) столешницы бывают трех размеров: 60 см, 90 см и 120 сантиметров (последний вариант – редкость);
• по толщине столешницы также бывают разными: 28 см, 38 см и 40 см. От толщины столешницы зависит, насколько она будет крепкой и дорогой;
• нависание в передней части столешницы от 3 до 5 см, в задней части от 5 до 10 см. Сзади специально даётся больший запас, чтобы удобно можно было разместить за шкафом коммуникативные трубы и электропроводку;
• один фасад имеет в ширину 30-45 см. Если тумба, состоящая из двух фасадов, будет шире 90 см, ею неудобно будет пользоваться;
• внутренние полки находятся одна от другой на высоте 20-40 см (здесь строгих правил нет, и каждый хозяин устанавливает полки по своему усмотрению).

Подробнее о параметрах

Связь между каждым из параметров очень тесная

По высоте нижняя кухонная мебель может быть скорректирована специальными выкручивающимися ножками, и это очень важно, потому что хозяюшки бывают и низкого роста, и высокого, а удобно должно быть всем

И если хозяйке нужно, к примеру, нашинковать капусту, то ей бы хотелось при этом не наклоняться, а работать с прямой спиной, в то время как месить тесто на такой же высоте ей будет неудобно, потому что на высокой столешнице сложно прикладывать необходимое для этого усилие – на весу руки быстро устанут.

При этом нужно постараться не переусердствовать с изменением высоты, иначе кухня потеряет свою органичность.

В напольных модулях каркас должен быть выше фасада. Если речь идёт об одном фасаде, то разница будет 1, 7 см, а если шкаф с ящиками и несколькими дверцами, то эта величина увеличивается. Такая разница нужна для того, чтобы дверцы легко открывались, не повреждая каплесборник на нижней части столешницы.

Размеры шкафа в глубину всецело будут зависеть от размеров, которые имеет столешница.

Украсить в технике декупаж

Существует много различных способов декора фасадов кухонной мебели, которые даже старые шкафчики делают красивыми. К ним относятся облицовка ПВХ, покрытие эмалью, нанесения фотообоев, роспись красками и т.д.

Один из бюджетных вариантов отделки фасадов, которые можно сделать самому – декупаж, представляющий собой нанесение специальных трафаретов, салфеток или вырезок с дальнейшим лаковым покрытием.

Последовательность отделки фасада с помощью техники декупаж:

1. Зашкурить поверхность фасада.
2. Покрыть поверхность акриловой краской в два слоя (использовать специальный грунт, если фасад выполнен из стекла или пластика).
3. Наложить картинку (трафарет, салфетка, вырезка из журнала) на окрашенную высохшую поверхность.
4. Обвести контур.
5. Погрузить картинку в воду на 30-60 секунд.
6. Положить картинку на прозрачный целлофановый пакет.
7. Намазать место для наклеивания клеем ПВА или специализированным клеем.
8. Наложить картинку на намазанную область и тщательно разровнять.
9. Дать высохнуть.
10. Покрыть бесцветным лаком.
11. Провести дополнительную обработку, подрисовку и т.д.
12. Покрыть финишным слоем лака.

Если понадобятся шкафы в другие комнаты, можете заняться ванной или прихожей.

Инструкция по сборке шкафа своими руками

Шкафы для кухни бывают двух видов и способ сборки у них различается.

Фасады для кухни легче всего приобрести готовые. Они бывают совершенно разных размеров, цветов, фактур, форм.

Настенного

Сборка навесного шкафа очень простая и не вызовет трудностей даже у новичков.

1. Закрепить боковую стенку со штифтовым отверстием. Происходит это на внутренней стороне полок, которые регулируются. Сверлятся отверстия лицевых рамок.
2. Сверху закрепляется задняя опорная вставка. Шкаф вешается на стену и прикручивается.
3. Заднюю часть нельзя использовать для подвешивания. Лучше применять гвозди или клей.
4. Вверху и внизу крепится передняя рамка вровень с остальными деталями.
5. Установка полок и дверцы.

Если ваш шкаф навесной, то необходимо установить и верхнюю стенку.

Напольного

Напольный шкаф тоже собирается просто, но есть несколько своих нюансов, которые стоит учесть:

1. Подготавливаются отверстия. Крепления крестообразной формы крепятся на боковые доски. Сделать это можно саморезами.
2. Если шкафы выдвижные, то к боковым стенкам приделываются рельсы.
3. Деревянные дюбели размещаются во всех сквозных отверстиях. Так проходит начальный этап крепежа. Лучше проделать это с помощью клея. Дюбель вставляется в первое отверстие, а второе помещается на конец, затем все сжимается.
4. Проверка ровности соединения деталей.
5. Шестигранным шурупом окончательно соединяются две детали. Для эстетики можно применить пластмассовую заглушку.
6. Если шкаф будет стоять на ножках, то самое время их прикрутить.
7. Крепятся полочки и дверца.

Если шкаф напольный, то верхнюю стенку, при условии размещения там столешницы делать не нужно.

Колонна

Наибольшую любовь хозяев и хозяек заслужила колонна – высокая и узкая конструкция со множеством ниш и закрытых полок. Отдельным предметом мебели подобный шкаф не является, но это даже плюс: такой пенал своими руками сделать будет легко еще на стадии ремонта из гипсокартона или листов МДФ, закрепив их на металлическом каркасе. Заодно вы сможете придать всей конструкции индивидуальность и гармонично вписать в общий интерьер с помощью правильно подобранной отделки. Впрочем, можно попросить мебельщиков выполнить шкаф в виде дополнительного модуля, если вы заказываете изготовление всего комплекта по собственным размерам. Тогда пенал-колонна дополнит кухонный гарнитур, не выбиваясь из общего ряда, – разве что своим «ростом».

Функциональность и возможности применения подобного шкафа просто зашкаливают. Здесь найдется место для большого количества бытовой техники, которую было бы трудно разместить в стандартной кухне как-то иначе. В колонну можно встроить:

Оставшееся свободным внутреннее пространство шкафа можно традиционно использовать для хранения различной утвари, припасов и мелкой бытовой техники. Теперь представьте, сколько всего вам удалось разместить на крохотном пятачке кухни, просто выстроив все в вертикальную линию. Иногда колонну делают чисто символической, оставив в верхней ее части лишь один-два отсека для кухонной утвари, которой редко пользуются

Все остальное внутреннее пространство превращается в нишу для холодильника, если к нему не хочется привлекать лишнее внимание

Уместным окажется такое решение и для кухонь, где необходимо скрыть коммуникации и часть присутствующей техники: водогрейную колонку, разводку водо- и газоснабжения, врезанные счетчики. Для этого достаточно пенал своими руками прорезать в нужных местах, а внутри оставить свободным пространство для инженерных сетей и приборов. За закрытыми фасадами их не будет видно, а кухня, наконец, приобретет современный и стильный вид. Вместимость мебельного модуля от этого заметно уменьшится, но если эстетика для вас важнее, такой вариант станет оптимальным.

Холодильник

Куда поместить холодильник при угловой планировке? Часто этот вопрос ставит в тупик, ведь в маленьком помещении для большой техники место найти достаточно трудно.

Существует несколько вариантов решения данной проблемы:

• Небольшой встроенный холодильник в навесном или напольном положении. Конечно, такая техника не является очень вместительной, однако отлично подойдет для самых маленьких помещений.
• Угловой холодильник – его не часто встретишь на практике, однако с точки зрения функциональности и стиля такая встроенная техника даст фору многим другим вариантам, в том числе с точки зрения стиля. Единственный минус – такой холодильник, скорее всего, придется заказывать по индивидуальным меркам, что может значительно увеличить его стоимость.
• Самый распространенный вариант – стандартный холодильник в одном из концов кухонного гарнитура: подойдет во всех случаях, главное, чтобы это позволяла площадь помещения.

При размещении холодильника всегда нужно учитывать правило треугольника: мойка должна находиться между холодильником и плитой, причем между каждым из трех элементов должна быть хотя бы одна столешница – такое расположение является максимально удобным и функциональным.

Основные особенности угловых моделей

В список наиболее важных отличий включают:

• наличие дверок не обязательно. Верхний шкаф открытого типа отлично подходит для хранение красивых посудных сервизов;
• разнообразие форм. Конструкция может быть треугольной, Г-образной и даже трапецевидной (кстати, треугольные вариации получили весьма широкое распространение в наше время). Выбор подходящих разновидностей зависит от людей, которые будут пользоваться шкафчиками, и их предпочтений;
• нижнюю часть конструкции, расположенной на полу, нередко используют для создании моек. Размещенная сверху раковина будет удобна в применении;
• предусмотрена возможность встраивания крупных видов бытовой техники для ее более эффективной эксплуатации;
• для декорирования фасада применяются разные методы. Самые распространенные варианты – это нанесение узора на настенные шкафы или их обивка каким-либо материалом;
• нижний шкаф под мойку нередко оснащается ножками, что позволяет облегчить процесс уборки помещения;
• верхний угловой шкаф можно оснастить карусельными полками, чтобы хранить там посуду и другие принадлежности.

Проектная схема гарнитура целиком

Выполнение замеров комнаты

Снизу от пола оступается 7—10 см. Большинство кухонных тумб ставятся на специальные ножки, которые позволяют изменять их высоту. Нагрузку они выдерживают до 200—300 кг на один элемент. Число ножек необходимо брать исходя из проектной массы тумбы с хранящимися в ней вещами. При прохождении труб системы отопления следует предусмотреть запас в 5—10 см. Лучше в этом месте будет висеть занавеска. Это позволит спрятать трубы, сохранив к ним свободный доступ.

К остальным стенам столешница может прилегать вплотную. Сами нижние тумбы будут стоять от стены на 100 мм, позволяя провести за ними элементы коммуникации: газовые шланги, подводка для воды, канализационные трубы. До установки лучше выложить фартук на стене. Выполненный из кафельной плитки, он займет дополнительные 10—15 мм. При его отсутствии следует учитывать этот запас при проектировании.

Компоновка модульных элементов

В центре располагается плита. Желательно ее размещать сразу под воздуховодом. Это позволит закрепить вытяжку в том же месте и избежать размещения длинных и громоздких коробов. За плитой часто работают двумя руками.

Также двумя руками работают за мойкой. Она должна быть расположена с одной из сторон от плиты, например, справа. Холодильник следует расположить с другой стороны. В нашем случае — слева. Расстояние между мойкой и плитой лучше делать не более чем 1,5 м. Холодильник лучше располагать на меньшем удалении, например, 1,2 м. Разделочный стол будет удобно организовать на участке между холодильником и плитой. Это позволит сэкономить силы при вытаскивании продуктов перед нарезкой.

Кроме горизонтальной компоновки, следует учесть правила эргономики при удалении верхних шкафчиков. Располагаться они должны таким образом, чтобы нижняя кромка была на уровне груди хозяйки. Верхняя полка должна быть доступна с пола на расстоянии вытянутой руки. При выборе высоты шкафов под потолок, до верхней полки добраться можно будет только с табуретки.

Чертеж самодельного гарнитура кухни с размерами

При проектировании размеров шкафов и тумб следует учитывать несколько правил по выбору размеров, которые стали уже стандартом:

• 30 см — глубина верхних;
• 60 см — глубина тумб нижнего ряда;
• 85 см — высота, на которой располагается столешница;
• 72 см или до самого потолка за вычетом цокольной зоны — высота шкафов;
• 35—80 см — ширина шкафов, закрывающихся одной или двумя дверями.

По поводу последнего размера следует учесть, что при стандартном распашном открытии дверей, при ширине оной створки в 40 см, конструкция будет сильно провисать. Если делать шкаф с двумя дверками шириной больше 80 см, то возникнет избыточное давление на петли. Дополнительное усиление 3 или 4 петлями будет смотреться некрасиво и займет много места внутри.

Красиво будет смотреться самодельная кухня с антресольной доской, расположенной под цоколем. При этом можно оставить расстояние между ней и рядом шкафов. Оснащенная осветительными приборами, она будет выполнять не только декоративную функцию, но и станет осветительным прибором.

Поскольку тумбы монтируются не вплотную к стене, то их глубина выбирается всего в 45—50 см. Но при этом фасады будут расположены на расстоянии 60 см (плюс толщина фасада) от стены. Именно такая ширина у стандартных столешниц.

Если пространство комнаты позволяет, то можно выбрать ширину шкафов верхнего ряда одинаковой, например, по 30—60 см. Весь фасад при этом будет изготовлен из дверей одинаковой ширины. Если чередовать стеклянные и глухие двери через равные интервалы, общий рисунок кухни будет смотреться эффектно.

Сохраняя вертикали, двери тумб нижнего ряда следует сделать такой же ширины. Исключением будут только функциональные элементы, такие как посудомоечная машина. Имея нестандартную ширину, они могут оставлять хвосты шириной в 15—25 см. Дополнить ширину до выравнивания вертикали можно такими способами, как выдвижной вертикальный ящик для хранения бутылок и столовых приборов.

Проектирование

Вернёмся же конкретно к моей кухне. Как я уже писал выше, на выбор концепции моего гарнитура повлияла стиральная машинка, главной фишкой которой является вертикальная загрузка белья. То есть, в отличии от большинства стиралок, в моей «рабочей» является верхняя плоскость, а все остальные могут быть скрыты от глаз стороннего наблюдателя. Так и родилась идея угловой кухни, где сторонами угла являются шкафчики, а вершиной – машинка. Такое расположение наиболее рационально и даёт максимальную функциональность.

На снимке выше уже видно новое окно, установленное без подоконника и в уменьшенный проём. Старый проём на мой взгляд был слишком большим для такой комнаты, а от подоконника я отказался, потому что на его место планировал подогнать столешницу. В это же время была сделана разводка электричества и смонтированы блоки розеток для бытовой техники. Позже состоялась укладка плитки на пол и стены, поклейка обоев. К окончательному проектированию гарнитура я подошел, имея следующую картину.

Чертить кухню я взялся в автокаде, потому что всяким PRO100 не обучен, да и не ставил себе такой первоначальной цели. Хотя не скрою, что если освоить эту специализированную программу, то в дальнейшем она по вашим готовым размерам шкафчиков сама произведёт их деталировку и даже предложит оптимальный крепежный элемент. Мой автокадовский чертёж вышел куда более простым, но, вместе с этим, довольно наглядным.

Примечание редакции: для проектирования можно было также воспользоваться онлайн конструктором у нас на сайте. Особенных заний для использования не требуется — берите и рисуйте.

Пробежимся по основным моментам, касающимся получившихся у меня шкафчиков:

• Напольный ряд я решил поставить на декоративные алюминиевые ножки, с возможностью регулирования их по высоте. На мой взгляд, эстетически это выглядит лучше, чем глухой цоколь, да и к тому же остаётся (хоть и ограниченный) доступ под шкафчики (для швабры или тряпки, для визуального осмотра на предмет течи из водопровода или канализации). Наличие декоративных ножек обязательно учитывается при дальнейшей деталировке шкафчиков (см. деталировка).
• Фасады шкафов 1 и 5,6 (на самом деле это один шкаф, как и 2,3, просто в первоначальном виде думал, что это будет два шкафчика, а нумерацию уже оставил как есть, чтобы не менять) будут открываться вверх при помощи газовых лифтов.

Фасад шкафа-сушки (2,3) будет открываться вверх при помощи системы авентос HF.

• Дверцы шкафов 4 (над стиралкой) и 8 (под мойкой) будут распашными на обычных дверных петлях с доводчиком.
• В шкаф 9 будет встраиваться духовой шкаф, поэтому он будет полым, предусмотрен лишь небольшой выдвижной ящичек под ним для хранения противеней и решётки-гриль.
• Шкафы 10.1-10.3 — это три одинаковых шкафа с выдвижными ящиками, которые будут стянуты межсекционными болтами. Почему именно выдвижные ящики, а не просто полочки? Дело в том, что содержимое выдвигающегося ящика легко окинуть взглядом. Чтобы добраться до вещей, стоящих в глубине, не приходится проводить археологические раскопки. Полки же зачастую превращаются в «кладбище» посуды и припасов, о которых хозяева просто-напросто забывают.

Как повесить шкафы на кухне

Еще перед тем как собрать кухонный гарнитур надо закупить для крепления навесных шкафов навесы и межсекционные мебельные стяжки. Начнем с навесов они бывают разных видов, вот о них и поговорим.

Как собрать кухонный гарнитур вы уже знаете, надо разобраться как его установить на место. Навесные шкафчики кухонного гарнитура монтируются на стену. Крепятся они при помощи мебельных навесов. Бывают они в виде металлических пластин с отверстиями под крепеж, но есть и более сложные конструкции. Более дешевые — обычные пластины металла. Они могут быть разной формы, выполняются из обычной или оцинкованной стали.

Простые навесы

Наиболее привычный вариант (вверху слева) — пластина с двумя небольшими отверстиями под крепеж и одним большим (в него вставляется крюк или головка винта, установленного в стену). Он устанавливается на торец боковин — справа и слева. При большой нагрузке этот вид навеса может выломаться, так как крепеж находится на небольшом расстоянии друг от друга и ЛДСП может развалиться. Более надежен вариант снизу — большее количество крепежа, но риск все равно есть.

Мебельные навесы -виды

Два других типа мебельных навесов более надежны, так как один из винтов устанавливаться будет еще и в крышку шкафчика, то есть нагрузка будет распределяться по большей площади.

Хорошо себя показали уголки. Один край этого навеса крепится через крышку. Делают сквозное отверстие, внизу устанавливают болт с шайбой, сверху затягивается гайкой (тоже с шайбой).  Устанавливают их на расстоянии 5-10 см от края, если предполагается большая нагрузка можно поставить три или четыре штуки, что с предыдущими моделями невозможно.

Кухонные шкафы навешены на уголки с подкладками — чтобы компенсировать разницу в толщине фартука

Общий недостаток всех этих креплений — они нерегулируемые. Как повесили, так и будет. Подвинуть от стены или к стене возможности нет. Если кухонный фартук выступает над плоскость. стены, приходится на стену монтировать планку или под каждый крепеж подбирать подкладку (кусок фанеры, деревяшку и т.п.). Второй недостаток — под каждый навес надо устанавливать отдельный крючок или дюбель. Не очень удобно.

Более современные мебельные навесы для кухонных шкафов

Регулируемые

Более сложный и дорогой навес состоит из пластикового корпуса, металлического навеса и системы регулировок, которая позволяет двигать его вперед/назад и вверх/вниз. Крепятся эти навесы на боковые стенки шкафчика изнутри, в задней стенке прорезается небольшое отверстие. В паре с этими навесами идет монтажная рейка или планка. Она крепится на стену, за верхний ее выступ цепляются крючки навесов. Устанавливать и снимать навесные шкафчики с этой системой крепления очень просто, а «грузоподъемность» у них достаточная  20-50 кг на один навес (зависит от модели и производителя).
