Для чего нужна защита от сухого хода для насосной станции

Использование реле без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

  • компактность;
  • исключаются расходы на покупку гидроаккумулятора;
  • стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

  • транспортировка жидкости к потребителю;
  • охлаждение перекачивающего оборудования;
  • смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

  • подвижные элементы разогреваются и повышают температуру смежных узлов;
  • большинство деталей подвергается деформации;
  • в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

  • Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
  • Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
  • Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
  • Работа гидравлики ведется при пониженном давлении.
  • Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

  • датчик сухого хода для насоса;
  • реле сухого хода для станций или насосов;
  • реле давления;
  • поплавковый выключатель.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

  • вода проталкивает клапан;
  • за счет толчка пружина сжимается;
  • контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

  • компактные габариты;
  • простота монтажа;
  • быстрота реакции на отключение.

Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Преимуществами прибора являются:

  • минимальное энергопотребление;
  • небольшие параметры;
  • комплексная защита от экстремальных режимов;
  • высокая степень надежности;
  • простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

  • отбор жидкости осуществляется из источника, в котором постоянно есть вода;
  • проводится непосредственный визуальный контроль за уровнем жидкости;
  • высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

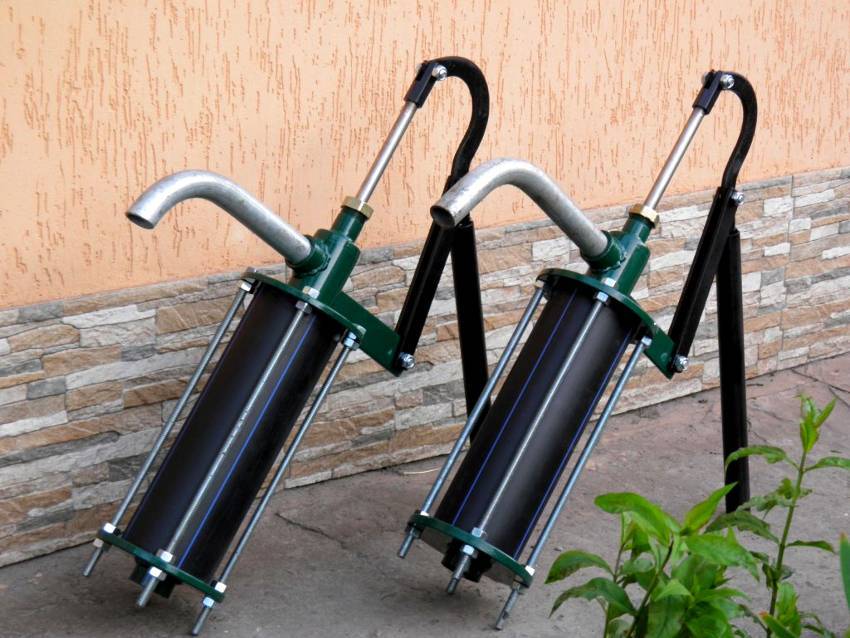

Как сделать водяной насос своими руками в домашних условиях

Дачники – народ неленивый и смекалистый. Потому вопросом, как сделать своими руками насос для воды без электричества, задаются довольно часто. На самом деле, вариантов существует множество, все они вполне реализуемы. Одним из эффективных и наиболее доступных является насос на основе помпового механизма. Именно такой чаще применяют в условиях отсутствия электричества.

Для создания насоса понадобятся следующие элементы и детали:

  • труба ПВХ диаметром 5 см;
  • труба ППР диаметром 2,4 см;
  • два обратных клапана по 0,5 дюйма;
  • заглушки и отводы для трубы;
  • болты 8 мм с гайками, прокладки резиновые.

Из вышеперечисленных деталей собирается помпа. Главное – обеспечить герметичность конструкции, иначе механизм не заработает. Поршень создает давление в рабочей камере. Под его воздействием вода, проходя через клапаны, подается на вывод

Очень важно, чтобы плотно прилегали прокладки

Сложно воспринимается при описании, но на самом деле не вызывает проблем создание своими руками насоса, работающего от солнечной энергии. Принцип действия в некоторой степени напоминает то, как подключают погружной насос к гидроаккумулятору: в выталкивании воды принимает участие газ.

Насос на основе помпового механизма является наиболее доступным для изготовления своими руками

Необходимые комплектующие:

  • решетка металлическая;
  • груша резиновая;
  • баллон с пропан-бутановой смесью.

Решетка заполняется газом и соединяется с грушей. Груша помещается в резервуар, предварительно оборудованный клапанами на вход и на выход. Солнечная энергия расширяет газ, последний выталкивает воздух, обеспечивая перепад давления в емкости с водой.

Схема для погружного скважинного насоса

Чтобы подключить насос к скважине на даче, сначала выбирают водозабор: открытый природный водоем, колодец или бурят водяную скважину. При этом учитывают глубину нахождения горизонтальной жидкости. До 8 м — гидроагрегат закрепляют поверхностно, глубже — опускают в пробуренное отверстие. С учетом глубины погружения, размера диаметра бурки применяют аппарат цилиндрической формы меньшего диаметра.

Подключение погружного насоса своими руками состоит из 3 этапов:

  1. Выбор по техническим характеристикам модели помпы.
  2. Прикрепление троса с электрокабелем автоматики, подъемной трубой.
  3. Закрепление оголовка на корпусе гидроаппарата.

Предпочтение отдают винтовым, центробежным конструкциям, их преимущества:

  • дешевизна, стойкость к напору;
  • присоединение дополнительных помп;
  • синхронная работа с автоматикой;
  • производительность — высокий КПД с нужным напором.

Глубинный насос для скважины производитель сопровождает таблицей, графиками, которые показывают соотношение напора и литража жидкости на выходе. Если она поднимается с глубины 80 м, согласно таблице, водопроводная сеть получает 30 л. При закачке учитывается прохождение воды по горизонтальному шлейфу: 5 м горизонта соответствуют 1 м высоты напора.

Для погружения водяного аппарата и удержания в скважине применяется стальной трос, который пропускают через 2 верхних отверстия оголовка корпуса. Закрепляют пластиковыми хомутами параллельно электрическому кабелю, водоподъемной полипропиленовой трубе. Труба соединяется внизу разборной латунной, пластмассовой муфтой.

Описание автоматики для насоса

Автоматизация насосных станций или же дополнение автоматикой стандартного насоса обеспечивает бесперебойное функционирование оборудования. Таким способом удается добиться оптимизации расхода электроэнергии.

Автоматика для насоса включает реле, манометр, датчик и распределяющее устройство

Для домашней скважины автоматика обязательно содержит:

  1. Устройство распределяющее. Данное коллекторное приспособление предназначено для подачи воды на участок или же в дом (в требуемые водозаборные точки).
  2. Реле. Обеспечивает запуск насоса, а также остановку оборудования. Этот элемент системы отвечает за оптимизацию давления. Зачастую реле продается с готовыми настройками, однако самостоятельно перенастроить параметры не составит труда.
  3. Манометр. Измерительное приспособление предназначено для контроля над давлением. Бывает электронным и механическим.
  4. Датчик, измеряющий сухой ход.

Обязательно должны присутствовать специальные узлы.

Есть блок, обеспечивающий регулирование оборудования. Благодаря данному элементу можно создать подходящие условия для функционирования всего изделия.

Предусмотрена защитная система, при помощи которой удается не допустить сухого хода, предотвратить перегрев. Кроме того, имеется датчик, отвечающий за разрыв напора.

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

  • давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
  • засорился насосный фильтр;
  • насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

  • В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
  • В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Предназначение датчика протока воды

Никого не обрадует выход из строя главной «движущей силы» любой автономной системы, в которой «работает» вода. Для обеспечения эффективной, беспроблемной работы насосного оборудования используют несколько дополнительных приборов, которые выполняют контроль, предотвращают возможные сбои и выход из строя насоса.

Среди них — термодатчик, реле давления и датчик протока воды. Герой этой статьи — последний из «трио» приборов. В первую очередь, он, как и другие вспомогательные устройства, — надежная защита от поломок. Датчик протока воды имеет и другие названия — датчик сухого хода (защиты), реле потока, контроллер насоса или блок управления.

Самая нежелательная ситуация для систем автономного отопления и водоснабжения — запуск насосного оборудования в тот момент, когда вода в трубопроводе отсутствует. Такую некорректную работу называют холостой работой, или «сухим ходом». Поскольку жидкость способствует охлаждению агрегата, и служит своего рода смазкой устройству, без нее неминуема авария.

Например, даже непродолжительное время в режиме сухого хода способно привести к снижению производительности

Если на проблему не обратить внимание вовремя, то в дальнейшем хозяева столкнутся с деформацией деталей конструкции, перегревом насоса и его последующей поломкой — с заклиниванием и выходом из строя двигателя

Когда реле протока необходимо?

Такие серьезные последствия существования без воды ожидают любой агрегат, они не зависят от типа работающих приборов. Перегрев и выход из строя одинаково грозит как поверхностному, так и глубинному оборудованию. Причин сухого хода есть несколько. К «провокаторам» относится:

  • низкое давление в системе при отсутствии контролирующих устройств (реле давления);
  • нарушение целостности какого-либо участка трубопровода (всасывающего патрубка);
  • мусор, который скопился в трубе для откачивания воды;
  • уменьшение количества воды в источнике;
  • некорректный выбор мощности прибора;
  • неправильно проведенный монтаж.

Автоматический датчик протока воды предназначен для того, чтобы не допустить таких ситуаций, обезопасить насосное оборудование от недостаточного количества жидкости. Эта простая конструкция измеряет параметры потока, контролирует их, поддерживает на одном уровне. Реле протока воды имеют небольшие габариты, такую же приемлемую цену. Они отличаются простотой монтажа, но позволяют защитить оборудование от поломок, от преждевременного износа, увеличить срок его эксплуатации, а также снизить потребление электроэнергии.

Польза прибора неоспорима, а есть ли у таких реле минусы? К сожалению, недостатки легко находятся у любой конструкции. В категорию слабых мест датчиков протока воды входит ослабление пружин со временем, оно потребует покупки нового прибора. Как говорят, такие устройства вообще довольно часто ломаются, а ремонт сложных моделей может обойтись дорого.

Всегда ли датчик нужен?

Когда можно обойтись без реле протока? Есть два варианта, когда этот прибор не является обязательным. Необходимости в монтаже нет, если:

  • в системе используется маломощный насос, а скважина отличается высоким дебитом;
  • во время работы насоса мастер находится рядом с оборудованием, поэтому сможет выключить агрегат, если уровень воды вдруг опустится ниже нормы.

Во всех остальных случаях установка прибора, держащего под «неусыпным» контролем поток жидкости, обязательна.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

  • давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
  • засорился насосный фильтр;
  • насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

  • В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
  • В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
