Эксплуатация циркуляционных насосов для отопления Wilo

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Циркуляционные насосы от фирмы WILO: конструктивные особенности и основные характеристики

В настоящее время отечественный рынок чрезвычайно богат на всевозможные циркуляционные насосы для установки в систему отопления.

Следует отметить, что есть среди них как действительно качественные, грамотно проработанные модели, так и откровенные китайские подделки, которые не способны проработать больше одного сезона.

Естественно, если отопительная система выбирается, как говорится, «на века», то и все агрегаты, в ней установленные, должны быть качественными, надежными и производительными.

Огромным спросом среди отечественных потребителей пользуются циркуляционные насосы для систем отопления Wilo, производством которых занимается именитый немецкий концерн.

Как известно, циркуляционный насос для отопления Вило  является «сердцем» системы современного отопления и компания-производитель это понимает.

Благодаря более чем 100-летнему опыту работы, уникальному оборудованию и тщательному подбору материалов, насосы Wilo отличаются своей производительностью, мощностью и надежностью. Представлены модели, как для гражданских, так и промышленных зданий.

Электронное информационное табло насоса Wilo Stratos ECO

Циркуляционные насосы Вило – производительность и качество

В современных системах обогрева циркуляционные насосы для отопления Wilo  выполняют чрезвычайно важную задачу – обеспечивают быстрое передвижение теплоносителя в сети. Как следствие (да и инструкция к насосам Вило об этом говорит), улучшается практически в разы теплоотдача, повышается КПД системы.

Также, если в контуре присутствует циркуляционный насос Wilo для отопления, можно существенно сэкономить на трубах, ведь магистрали (за счет принудительного нагнетания давления) имеют существенно меньший диаметр, чем, если бы применялась естественная циркуляция.

Что же касаемо самого оборудования, то насосы Вило практически бесшумны, надежны и практичны, имеют компактные размеры и не требуют какого-то особого технического обслуживания.

Циркуляционный насос Вило в системе отопления

Любой циркуляционный насос от компании Wilo SE – агрегат современный и производительный, работает долго и безотказно. Следует отметить, что установка его своими руками не превратиться в какую-то сложную и затяжную по времени операцию. Да и цена на подобное оборудование намного ниже, чем на аналоги, представленные на отечественном рынке.

Широкий ассортимент насосов Wilo – возможность сделать систему отопления эффективной

Отечественный рынок предлагает просто-таки огромнейший выбор современных, надежных и качественных насосов этой немецкой компании. На многих фото и видео, размещенных в сети интернет, можно без проблем увидеть основной ассортимент техники, которой группа Wilo действительно выпускает в изобилии.

Среди наиболее популярных моделей циркуляционных насосов Вило можно выделить:

WiloStar-RS и модель WiloStar-RSD– маломощные, но одновременно надежные насосы, которые стоят совсем недорого. Идеальны для различных домашних  отопительных систем. Имеется в наличии встроенный ручной переключатель частоты вращения, позволяющий повышать эффективность работы техники. Подходят насосы из данной серии для обогрева помещений, площадью 200-750 кв.м;

Циркуляционный насос

Wilo Stratos ECO эффективно заменили предыдущее поколение циркуляционных насосов, идеальны для встраивания в крупные системы отопления, в которых мощность котельной установки превышает  25 кВт. Это электронные насосы, регулировка мощности и производительности в которых производится посредством специальной системы.Подходят циркуляционные насосы данного класса для небольших коттеджей (более 80% существующих отопительных систем). Особенностью можно назвать низкое потребление электроэнергии и возможность работы с теплоносителем даже при отрицательной температуре;

TOP-RL и модель TOP-S от производителя Вило – циркуляционные насосы, разработанные специально для зданий, площадь которых превышает 1400 кв. метров. Это трехфазные и сдвоенные насосы, работа которых возможна в режимах повышенной эффективности и производительности;

Wilo TOP-Z – насосы, которые разработаны для систем, где возможно отложение солей магния и кальция. Такое оборудование прекрасно справляется с любыми задачами, обеспечивают нормальную работу отопления даже при низком качестве воды.

Циркуляционный насос Wilo TOP-Z

На что смотреть при выборе насоса?

Выбор отдельного насоса для отопительного контура необходимо проводить с учетом многих параметров.

Технические параметры оборудования

Циркуляционное оборудование имеет ряд характеристик, которые особенно важно учитывать при покупке. К ним относят:

К ним относят:

  1. КПД – отношение объема затраченной электроэнергии к выполненной полезной работе по перекачиванию теплоносителя.
  2. Напор – разница давления между выходящими и входными отверстиями насоса.
  3. Подача воды – максимальный объем теплоносителя, прокачиваемый сквозь рабочую камеру при минимальной сопротивлении отопительного контура.
  4. Мощность потребления электроэнергии.
  5. Диаметр труб – номинальное значение присоединяемого оборудования.
  6. Максимальное номинальное давление (обозначается PN) в рабочем контуре при 20 °C, при котором еще гарантируется длительное функционирование прибора в рамках гарантийного срока.

Этих данных обычно хватает для подтверждения достаточности технических характеристик насоса параметрам отопительной системы.

Более подробно критерии выбора мы рассмотрели в этой статье.

Достаточная мощность прибора

На выбор конкретной модели циркуляционного оборудования влияют технические характеристики, а также финансовые возможности покупателя и свойства отопительной системы

При желании сэкономить важно, чтобы мощности насоса было достаточно для нормальной работы котла. Ведь указанный в инструкции уровень подачи воды всегда значительно больше фактического

Для самостоятельного определения достаточности мощности прибора предстоит провести три этапа расчетов.

Этап #1 — определяем производительность насоса

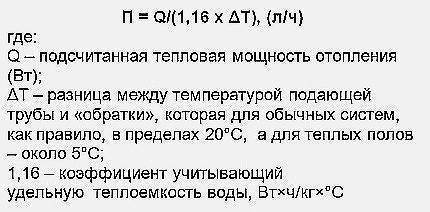

Определение необходимой производительности насоса по формуле.

Для квартир в многоэтажных домах тепловая мощность отопления принимается равной 75-80 Вт/кв. м., для домов – 100-120 Вт/кв. м. Разница температур на входе котла и на выходе из него обычно составляет 10 °C.

Получается, что для квартиры площадью 60 кв. м. будет достаточно реальной производительности насоса в (80*60)/(1,16*10)=414 (л/час).

Этап #2 — вычисляем величину напора

Определение величины напора для преодоления общего гидравлического сопротивления системы по формуле.

Указанная формула требует сложных расчетов с использованием справочных данных, поэтому для домашних и квартирных систем отопления можно воспользоваться упрощенным графиком.

Согласно графику, потери давления в квартире с диаметром труб 20 мм составят 70 мм/м, а с учетом длины трубопровода в 50 м. – 3,5 метра. Эту цифру следует умножать на коэффициент 1,3-2,2, учитывающий сопротивление водонапорной арматуры.

Этап #3 — определяем мощность насоса

Определение достаточности мощности насоса по графику напорно-расходных характеристик.

Такой график указывается в инструкции по эксплуатации, и он уникален для каждой модели насоса. Если точка пересечения рассчитанных выше параметров находится ниже кривой В, то прибор подходит для системы отопления, а если выше, то нет.

Подробные рекомендации по расчету циркуляционного насоса с конкретными примерами мы привели в следующей статье.

Дополнительные функции прибора

Если для отопительной системы критически важно постоянное движение жидкости, то можно установить пару последовательно расположенных в контуре насосов. Второй двигатель в такой системе может включаться при недостаточности мощности или поломке первого мотора

Для автоматизации работы бойлера с нагревом от отопительного контура можно использовать насосы с термостатом и таймером. Встроенный механизм обеспечивает включение и выключение двигателя в зависимости от температуры теплоносителя и времени суток.

В разветвленных отопительных сетях можно использовать циркуляционные насосы с термостатом и плавной регулировкой скорости рабочего колеса. С их помощью в разных петлях происходит автономное регулирование скорости теплоносителя, в зависимости от его температуры. Насосы с автоматикой стоят в разы дороже и редко используются в квартирах и небольших жилых домах.

На рынке представлены как модели со стандартным, так и с нестандартным строением, придающим дополнительную функциональность. Рейтинг лучших отопительных насосов, составленный с учетом отзывов реальных пользователей, мы привели здесь.

Особенности моделей

У производителя Wilo есть несколько популярных моделей циркуляционных насосов.

Wilo-RS 25 6

Модель производителя, которая создаёт напорный столб в 6 метров.

Преимущества:

  • мокрый ротор, скорость регулируется;
  • двигатель не реагирует на токи блокировки, нет необходимости в реле;
  • теплоноситель с температурой в диапазоне (от —10°С до 110°С);
  • перед картриджем установлен фильтр, что повышает надёжность насоса;
  • работает с полной функциональностью при температуре окружающей среды до 40°С;
  • простой монтаж;
  • занимает мало места (монтажная длина — 180 мм).

Серия Wilo Star RS

Линейка компактных надёжных насосов для бытового использования.

Литеры в наименовании означают характеристики изделия:

  • RS — тип, ротор, штуцеры;
  • далее идут цифры, обозначающие диаметр соединения, напор, диаметр патрубка.

Насос способен обеспечить постоянное давление в отопительной системе, но важно правильно подобрать нужный вариант, с учётом следующих факторов:

  • напорный столб в метрах;
  • подача насоса (то количество воды, которое он способен перекачать за единицу времени).

Фото 3. Циркуляционный насос Wilo модели Star RS. Прибор является устройством с мокрым ротором.

Эти величины предоставляются производителем, который тестирует устройство в условиях, максимально приближенных к реальным. В документации к насосу размещены графики, отражающие напорно-расходные способности насоса.

Основные характеристики:

  • напорный столб;
  • мощность (в зависимости от частоты);
  • давление в системе достигает 10 бар.

Предназначен для перекачивания только чистой воды, допускается добавление гликоля в соотношении 1:1.

Особенности:

  1. Двигатель не требует дополнительных устройств, устойчив к токам блокировки, не реагирует на скачки напряжения.
  2. Частота вращения переключается, для этого на клеммной коробке есть тумблер с маркировками разного размера. Это помогает добиться оптимальной температуры в доме и способствует экономии электроэнергии.
  3. Для удаления воздуха из системы, который приводит к холостой работе устройства, используется специальный винт.

Использование функции изменения частоты даёт возможность уменьшить энергопотребление до 50%. Если температура понизилась, частоту придётся увеличить. Если при слишком высокой частоте возникает шум, то снижение частоты поможет его уменьшить.

Эти универсальные устройства применяются:

  • для перекачивания холодной и горячей воды;
  • в контурах охлаждения и кондиционирования;
  • в домах и на предприятиях.

Насос прост в монтаже:

  • допускается установка на любом отрезке контура;
  • горизонтальная или вертикальная установка (ограничения указываются в техпаспорте);
  • клеммная коробка может устанавливаться в 4 позициях;
  • возможность двустороннего подключения кабеля;
  • для удобства монтажа предусмотрены пружинные клеммы.

Изделие выполнено из качественных материалов:

  • высокопрочный сплав серого чугуна (некоторые модели изготовлены из бронзы);
  • полипропилен (для рабочего колеса);
  • нержавеющая сталь (для вала);
  • металлографит (подшипники).

В числе достоинств первые позиции занимают вдохновляющая цена и низкое энергопотребление.

Особенности монтажа

Установка может проходить разными методами.

Выделяют 2 схемы:

  1. Однотрубная. Постоянно расходуется теплоноситель, при этом перепады температур незначительные.
  2. Двухтрубная. С высокими перепадами и переменным расходом.

Перед началом монтажных работ детально изучается инструкция к изделию

Также важно подобрать место установки, а именно — к прибору должен быть доступ для технического обслуживания. Чаще всего оборудование этого вида устанавливается перед котлом. Монтаж на подаче не актуален, так как появляется вероятность создания вакуума

Монтаж на подаче не актуален, так как появляется вероятность создания вакуума.

Этапы установки:

  1. Из системы сливается оставшаяся жидкость.
  2. Очищается трубопровод.
  3. Проводится монтаж самого насоса и вспомогательной арматуры.
  4. В систему заливается жидкость, из которой удаляется лишний воздух.

Для грамотного монтажа требуется подготовка обвода. Благодаря ему устройство сможет продолжить свою работу, даже если отключат электроэнергию. Диаметр главной трубы и обвода обязательно должны различаться.

Придерживаясь этих рекомендаций, даже начинающий мастер справится с установкой:

  1. Для достижения максимальной производительности, вал прибора должен стоять в горизонтальной плоскости.
  2. Клеммная коробка устанавливается сверху.
  3. С каждой стороны насоса должен стоять шаровой кран, необходимый для последующего обслуживания.
  4. В системе должен присутствовать фильтр, удаляющий из теплоносителя мелкие частицы.
  5. Сверху обводной линии должен стоять клапан для удаления воздуха.
  6. Наличие запорной арматуры необходимо, чтобы не протекала вода.
  7. Для открытой системы отопления предусматривается расширительный бак.
  8. Для повышения производительности места соединений прибора нужно качественно загерметизировать.

Грамотная установка с соблюдением всех правил и рекомендаций — залог эффективной работы насосного оборудования.

Насос Wilo Yonos

Насос Wilo Yonos состоит из блока гидравлики отлитого из чугунного сплава, электромотора с магнитами постоянного действия в исполнении так называемого “мокрого ротора”. Главное преимущество насоса становится применение электронного блока  частотного преобразователя вращения электродвигателя.

Основные режимы работы:

1. Переменное давление (Δp-v):

В пределах обозначенного диапазона за счет регулирования вращения двигателя, происходит линейное преобразование заданного значения перепада давления. Простыми словами, у вас есть отапливаемое помещение с десятью радиаторами. В одной из комнат-спальне стоит два из них. Когда за окошком лютая зима , то они отдают вам свое тепло и никаких вопросов не возникает.

Но вот приходит весна и солнце все чаще заглядывает к вам в окно. Вам становится жарко и Вы решаете перекрыть один из двух радиаторов в вашей спальне. Вот именно в таком случае насос Wilo Yonos учтет изменение системы отопления и линейно снизит частоту вращения электродвигателя. Таким образом произойдет балансировка системы отопления, а кроме того снизится значение шумовой характеристики в термостатических клапанах. Проще говоря система будет тихая и идеально сбалансированная.

2. Постоянное давление (Δp-c):

Режим позволяет поддерживать постоянное установленное значение перепада давления H. Инженеры  компании Wilo советуют прибегнуть к такому варианту регулирования, например при обустройстве системы “теплых полов” или при эксплуатации насоса в старых системах отопления, там где магистрали трубопроводов имеют завышенные значения. Насос Wilo Yonos, идеально подойдет для балансировки системы, в которых неизвестны меняющиеся характеристики сети.

Wilo Yonos оборудован воздухо-отводчиком: длительность работы функции отвода воздуха может продолжаться до 10 минут после активации. По завершению работы насоса в режиме воздухо-отводчика, необходимо установить один из двух выбранных вариантов управления.

Выбор режима работы

Выбор режимов регулирования Wilo Yonos происходит опосредственно переключением красного вертушка. Производитель позаботился о работе насоса в автоматическом режиме, фиксированная производственная установка позволяет экономить электроэнергию.

https://youtube.com/watch?v=1Qi9hSjS62k

На лицевой стороне коробки управления Wilo Yonos производитель вывел индикацию параметров потребляемой мощности, давления, установленной регулировки преобразования частоты и так далее.

Насос Wilo-Yonos PICO 25/1-6

  • Yonos PICO = Высокоэффективный насос
  • 25 Резьбовое соединение DN 25 (Rp 1)
  • 1-6 1 = минимальный напор в метрах (возм. регулировки до 0,5 м) 6 = максимальный напор в метрах при Q = 0 м³/ч
  • Монтажная стандартная длина 180 мм.

Как правильно организовать циркуляцию в системе отопления (видео)

Популярные запросы

автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

Выбор редакции

Теплый электрический плинтус: цена и монтаж

Потолочные инфракрасные обогреватели с терморегулятором

Диммеры для светодиодных ламп 220в

Приточная вентиляция в квартире с фильтрацией

Розетки и выключатели — лучшие бренды

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

  • корпус покрыт антикоррозийным катафорезным составом;
  • обороты регулируются при помощи трехступенчатого механического переключателя;
  • выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
  • невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

  • врезка возможна после монтажа и промывки труб от стружки;
  • клемная коробка и мотор должны быть надежно защищены от попадания влаги;
  • насосная ось должна располагаться строго горизонтально.
