Обзор насосных станций Калибр

Лучшие модели премиум класса

Если позволяет бюджет, можно рассмотреть станции премиум-класса. В высокой ценовой категории представлены продавцы немецкого и итальянского изготовления. У пользователя есть возможность подобрать установку с защищенным кабелем, производительным насосом. Есть модели с электронным управлением, ЖК-дисплеем.

DAB E.Sybox

Цена от 78900 руб.

Устройство нельзя назвать компактным, однако применяется огромный насос с высокой мощностью. Он подходит для перекачки различной воды (даже с абразивными примесями) и неприхотлив по части температуры. Максимум выдерживает давление 7 бар и учитывается защищённость двигателя. Вся проводка скрыта, по отзывам пользователей тут очень низкий уровень шума.

Параметры	Величина
Мощность	800 Вт
Производительность	600 л/час
Напор	35 м
Объём гидроаккумулятора	20 л

Главные достоинства:

• Высокое давление.
• Мощность насоса.
• Встроенный преобразователь частоты.
• Наличие ЖК-дисплея.

Минусы:

• Проблемность установки.
• Регулировка давления.

DAB E.Sybox

Wilo HMC 605

Цена от 52000 руб.

Немцы предлагают оценить качество данной станции, которая имеет колоссальную мощность, обеспечивает производительность 7 кубических метров в час. Для подключения подходят патрубки диаметром 1 дюйм. В комплекте предусмотрен мембранный бак на 50 л. Установка хороша для полива и тихо работает.

Характеристика	Величина
Мощность	1100 Вт
Производительность	7000 л/час
Напор	56 м
Объём гидроаккумулятора	50 л

Основные преимущества:

• Однофазный двигатель.
• Высокая мощность.
• Качество защиты.
• Корпус из нержавеющей стали.

• Нет защиты сухого хода.
• Большие габариты.

Wilo HMC 605 3

Grundfos CMBE 3-62

Цена от 62500 руб.

Для водоснабжения и полива рассматривается данная станция с давлением более 9 бар. Используется самовсасывающий мотор и нужно регулировать частоту. Он изготовлен из нержавеющей стали, поэтому корпус прочен. Применяется бак на 2 литра, дополнительно система отличается значительным напором – 39 м.

Характеристика	Величина
Мощность	1100 Вт
Производительность	4500 л/час
Напор	40 м
Объём гидроаккумулятора	2 л

Основные преимущества:

• Подходит для полива.
• Длинный кабель со штекером.
• Простая установка.
• Производительность станции.

Минусы:

• Шумливость во время работы.
• Большое потребление электричества.

Grundfos CMBE 3-62

Насосные станции с низким уровнем шума

Когда станция находится рядом с домом, хочется, чтобы уровень шума был, как можно ниже. У нормальных моделей он в районе 60 децибел. Чтобы обеспечить тихую работу, используются кожухи из разных материалов. Двигатели стандартно применяются синхронного типа.

Hammer NST 800A

Цена от 8900 руб.

Продукция поставляется с центробежным насосом, обеспечивается напор более 45 м. Допускается загрязнённая вода, в которой диаметр частиц не превышает 3 мм. Модель компактна, весит лишь 15 кг и проста в транспортировке. Уровень шума лишь 60 децибел, используется защитный кожух.

Характеристика	Величина
Мощность	1200 Вт
Производительность	3700 л/час
Напор	46 м
Объём гидроаккумулятора	20 л

Важные преимущества:

• Пропускная способность более 3.5 кубических м. в час.
• Защитный кожух.
• Асинхронный двигатель.
• Надежная рама.

Небольшие недостатки:

• Проблемы с двигателем.
• Отсутствие фильтра.

Принцип работы насосной станции водоснабжения

заключается в следующем:

• Подключается агрегат. Он устанавливается в выбранном месте: в помещении либо кессоне. Подсоединяется к трубе водозабора и домашнему водопроводу. С учетом техники безопасности производится подключение электрического питания.
• Далее водозаборная труба опускается в скважину либо колодец.
• В аккумулирующую емкость набирается вода, с помощью автомобильного насоса накачивается воздух в необходимом объеме. Только теперь можно пробовать запускать насосную станцию.
• При открывании крана в доме сработает обратный клапан, после чего в автоматическом режиме включится насос и начнет набирать воду из водозабора в накопительный бак.
• Спустя время накопительный бак наполняется, увеличивая давление в системе. При его повышении до установленного предельного уровня срабатывает реле и отключает насос. Перестает поступать вода в систему и давление остается на прежнем уровне. При открытии крана водопотребления вода уходит, и давление падает.
• Опустившись до заданного нижнего предела реле давления включает насос, и запас воды пополняется до верхнего предела.

За основу берутся нижний и верхний пределы давления, на которые реагирует реле. Таким образом в системе поддерживается постоянный напор воды во внутреннем диапазоне заданных пределов в автоматическом режиме.

Установка насосной станции

Итак, после покупки станции возникает закономерный вопрос о ее установке: как и где устанавливать, что необходимо учитывать при установке? Разберем подробнее каждый из этих вопросов.

Правильное месторасположение

Не секрет, что правильное расположение насосной станции помогает избежать непредвиденных сложностей и проблем в работе системы.

Прежде всего, при выборе места для установки, нужно четко понимать характеристики гидронасоса, главным образом, его мощность

Также важно учитывать частоту, с которой будет использоваться насосная станция: если круглогодично, то необходимо позаботиться о том, чтобы избежать промерзания насоса в зимний период

Установка может быть произведена в следующих местах:

• Подвальном помещении дома;
• В кессоне, если вода подается из скважины;
• Утепленном строении.

Как уже было замечено выше, насосное оборудование лучше лишний раз не подвергать воздействию низких температур, поэтому, если установка станции планируется на улице, то очень важно, во-первых, утеплить само помещение, в котором будет находиться станция, а также прокладывать трубы ниже уровня промерзания земли. Таким образом вы обезопасите насосную станцию от промерзания

Если же вы планируете использовать насосную станцию только в теплое время года, то отпадает надобность в дополнительном утеплении строения, где будет находиться насосное оборудование.

В этом плане установка в подвале дома будет более простым решением, так как в этом случае не нужно беспокоиться ни о дополнительном павильоне, ни о его утеплении.

Информацию о допустимых температурах вы можете найти в паспорте модели или на сайте производителя.

Проблемы при установке и их решение

Даже при правильном расположении и монтаже могут возникнуть неполадки в работе системы насосной станции. Разберем, с какими проблемами можно столкнуться и каким способом их решить:

• Насос не запускается. Такое возможно, если не поступает электрический ток. Вам необходимо проверить все контакты, подключенные к реле давления;
• Насос работает без перерыва. Так как за включение и отключение насоса отвечает реле давления, то в данном случае проблема заключается именно в этой части конструкции. При возникновении такой неполадки нужно проверить реле на наличие повреждений или неисправностей;
• Насос включается, но вода не поступает в систему. Такое возможно при отсутствии воды в системе, а также в случае разгерметизации трубопроводов. Необходимо проверить все контакты и клапан на герметичность, если же неисправностей не обнаружено, то стоит посмотреть, нет ли неполадок в самом насосе;
• Насос включился, но не вращается. С такой проблемой часто сталкиваются те, кто использует насос не круглогодично, а с большими перерывами. Это связано с тем, что крыльчатка примкнула к корпусу насоса. Для решения проблемы необходимо вручную прокрутить лопасти, если ситуация не изменилась, значит проблема заключается в конденсаторе и тут уже нужно проверять на неисправность непосредственно его.

Это самые распространенные из проблем, которые могут возникнуть при установке и работе насосной станции водоснабжения для частного дома. Если вы столкнулись с проблемой, не описанной выше, то для ее решения стоит обратиться за помощью к специалисту.

Принцип действия насосной станции с гидроаккумулятором

Когда вы выбираете подключение с гидробаком, важно определиться с выбором относительно объема резервуара. Он напрямую зависит от предполагаемого суточного количества потребляемой воды (это стоит рассчитать заранее, учитывая, сколько людей проживает в доме и какой техникой они пользуются)

Для большой семьи нужен бак от 100 литров. Чем меньше резервуар, тем быстрее изнашивается мембрана, поскольку подкачка производится чаще. Но если используется мало жидкости, а гидроаккумулятор слишком большой, то неиспользуемый ресурс может застояться и испортиться, поэтому аксиома «чем больше, тем лучше» здесь не актуальна.

Принцип действия показан на схеме:

Смысл таков: внутри, как в автомобильную шину, через ниппель подкачивается воздух, создавая внутреннее давление в 1,5 атмосфер. Когда работает насос, то вода попадает в полость с обратной стороны мембраны. Тем самым, чем больше жидкости, тем сильнее сжимается груша – значение давления растет. Когда подача влаги не работает, то в кран течет вода, благодаря влиянию кислорода.

SF-mix ручной до 0,8 м3/ч

АМЕТИСТ — 02 М до 2 куб.м./сут.

Аэрационная установка AS-1054 VO-90

В стандартных моделях место под воду занимает коло ⅓ от общего объема резервуара, остальное – сжатый воздух. Его основное назначение – поддержание постоянного напора в водопроводных трубах. Вторая задача гидробака – снизить воздействие гидроударов н оборудование. Для этих целей подойдет и скромных размеров бак. Однако чем он меньше, тем больше циклов включения/отключения происходит, а это негативно сказывается на оборудовании.

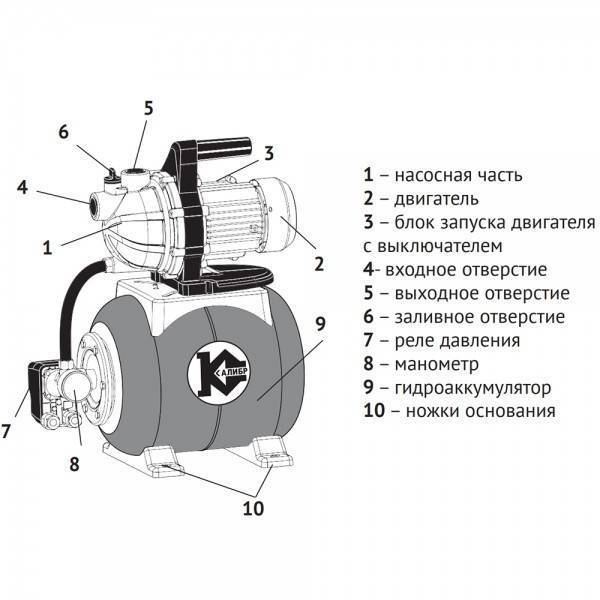

Модельный ряд и технические характеристики

Насосные станции Калибр хорошо зарекомендовали себя при устройстве систем орошения садово-огородных участков и при монтаже автономного водопровода. Технические характеристики различаются лишь конечными значениями:

• мощность — от 160 до 2 500 Вт;
• рабочий напор — 28-70 метров;
• глубина подъема воды без эжектора — до 8 метров;
• глубина подъема с эжектором — до 40 метров;
• производительность — от 1,8 до 4,5 м3/час;
• объем накопительного бака — 20-100 литров;
• материал корпуса — сталь, чугун, пластик.

Всего различают четыре разновидности водоподающих установок Калибр. При этом каждая из них имеет свой модельный ряд.

Калибр СВД П

Самые доступные в плане цены станции. Корпус установки выполнен из полимера. Главные особенности оборудования:

• небольшая масса — около 10 кг;
• низкий уровень шума (его глушит пластик);
• устойчивость к коррозии.

Станции Калибр с маркировкой «П» имеют производительность до 3,6 м3/час; напор — до 46 метров; высоту подъема воды — до 8 м. Температура перекачиваемой среды для такой установки до +40 градусов.

Калибр СВД ЭЧК

Это самое мощное насосное оборудование из всех СВД Калибр. Установки оснащены выносным эжектором. Благодаря ему агрегаты способны подавать воду с больших глубин — до 40-60 м. Однако эжектор несколько снижает производительность станций ЭЧК до 1,7-1,75 м3/час, при этом улучшая напор. Средняя стоимость установки по Москве в пределах 6-7 тыс. руб.

Калибр СВД Н

Корпус этих агрегатов выполнен из прочной нержавеющей стали. Металл не позволяет бактериям размножаться на стенках в отличие от пористого чугуна. Стальные станции отличаются такими рабочими параметрами:

• напор — до 55 м;
• производительность — до 7,7 м3/час.

Для покупки станции с накопительным баком на 50 и более литров придется делать в магазине индивидуальный заказ. Средняя стоимость станций Калибр СВД Н — около 8 000 руб.

Калибр СВД ЧК

Эта серия станций выполнена в чугунном корпусе и оснащена блоком автоконтроля расхода жидкости. Он отвечает за включение насоса при убывании воды из накопителя. Для установок ЧК характерны такие параметры:

• производительность — 30-48 л/мин;
• высота подъема воды — до 8 метров;
• напор — 20-60 м.

Чаще подобные станции применяют на системах орошения ландшафта или автомойках.

Критерии выбора насосных установок

При выборе насосной станции необходимо учитывать как характеристики самого оборудования, так и особенности источника водозабора, расположенного на дачном участке. Одним из важных параметров является мощность насоса, которая в разных моделях варьируется в пределах от 0.6 до 1.5 кВт.

Чтобы вычислить оптимальную мощность станции, нужно принять во внимание ряд факторов: сколько имеется в доме и на участке точек водоразбора, на каком расстоянии от насоса располагается скважина, какое количество воды может дать источник за определенный промежуток времени. Для правильного расчета мощности насосной станции необходимо учитывать количество сантехнических приборов, в которые будет подаваться вода. Для правильного расчета мощности насосной станции необходимо учитывать количество сантехнических приборов, в которые будет подаваться вода

Для правильного расчета мощности насосной станции необходимо учитывать количество сантехнических приборов, в которые будет подаваться вода

Многие считают, что чем мощнее станция, тем лучше, но не всегда это так. Если мощность насоса выше, чем пропускная способность водозаборной скважины, то она может очень быстро иссякнуть. Кроме того, чересчур мощный агрегат требует больших затрат электроэнергии.

С данным показателем тесно связан такой параметр, как производительность (объем жидкости, которую способен перекачать прибор за единицу времени). При выборе модели нужно учесть, что ее производительность не должна превышать возможности скважины. Для дачного участка сезонного проживания волне достаточно насоса производительностью до 3 м3/ч.

Еще одна важная характеристика оборудования – объем резервуара для хранения воды. Здесь все просто – нужно посчитать, сколько ежедневно расходуется жидкости для бытовых нужд, полива, приготовления пищи и, исходя из полученных показателей, выбирать станцию с накопителем нужного объема.

Современные модели комплектуются гидробаком объемом от 18 до 100 литров. Самые востребованные – установки 24-50 л, которые являются оптимальным вариантом для семьи из трех-четырех человек.

В продаже встречаются станции с объемом резервуара от полутора литров и мощностью, не превышающей 600 Вт. Они в основном используются для полива и перекачки воды. Если на даче имеется накопительный бак, можно купить оборудование без резервуара, которое обойдется гораздо дешевле.

Срок службы агрегата во многом зависит от того, из какого материла изготовлен корпус гидроаккумулятора. Производители предлагают пластиковые, чугунные и металлические резервуары.

В выборе насосной станции, укомплектованной производителем, немаловажное значение имеет тип насоса:

Емкости из пластика имеют небольшой вес, работают практически бесшумно, но срок их эксплуатации невелик, конструкции из чугуна выигрывают по стоимости, однако они тяжелые и могут подвергнуться коррозии. Самыми надежными и долговечными считаются накопители из стали, но и они не лишены недостатков: шумно работают и дорого стоят.

Выбирая насосную станцию, необходимо также учитывать характер источника (естественный водоем или скважина, степень его наполняемости, глубину залегания воды), на каком расстоянии находится насос, максимальную высоту подачи воды

Блок защиты от «сухого хода»

Практика эксплуатации насосных станций показывает существование реального риска работы насоса без воды («сухой ход»), что запрещается всеми производителями.  Возникает такая ситуация в следующих случаях:

• дебит колодца/скважины менее  производительности насоса (неправильный подбор насоса);
• пересыхание источников (падение дебита) в засушливый период года;
• неотслеженное опорожнение источника-емкости;
• пропадание воды в источнике-водопроводе, когда насосная станция используется как повысительная.

Представьте ситуацию: давление внутри системы меньше нижнего порогового плюс пропадает подача воды. Насос продолжает «молотить всухую», пытаясь безуспешно поднять давление. Поломка агрегата будет вполне гарантирована. Поэтому станция, укомплектованная блоком защиты от «сухого хода», гораздо надежнее защищена.

В качестве такой защиты может использоваться специальное реле давления, настроенное на низкую величину (менее 0,4 бар), называемое реле «сухого хода». Оно включается рядом с основным реле давления.

Подключение реле «сухого хода».

Ряд производителей предлагают датчики протока, а также  реле протока, иногда именуемые прессконтролями. Последние совмещает функции обычного реле давления, дополнительно фиксирует отсутствие протекания воды через свой внутренний канал, формируя команду отключения электродвигателя насоса с небольшой задержкой относительно момента пропадания потока.

Прессконтроль всегда можно приобрести отдельно и установить в напорный трубопровод, чтобы фиксировать проток/давление воды. Штатное реле давления станции можно демонтировать. Электрическое подключение блока производится посредством шнура с вилкой и розеткой, является интуитивным, посильным даже неспециалистам.

Обзор моделей и технические характеристики

В соответствии с предназначением, можно выбрать универсальный погружной насос с необходимыми техническими характеристиками.

Калибр НПЦ-750/35Н

Устройство служит для водоснабжения, обслуживания бассейна, перекачивания грунтовых вод и осушения подвалов. Центробежный насос перекачивает чистую и загрязнённую воду. Подключается к розетке 220 В, мощность потребления 750 Вт, имеет производительность 13 м3/час. Максимальный напор составляет 8м. Разрешается перекачивание грязной воды с частицами 3,5 см. За уровнем погружения следит поплавок, в критической ситуации от него подаётся сигнал на отключение.

Калибр НПЦС-1,5/65-750

Скважинный насос поднимает воду с большой глубины до 65 м или из открытых источников. Используется для перекачивания только чистой жидкости без глиняных осаждений, мусорных включений и веществ, вызывающих коррозию. Ограничение по наличию песка до 100 г/м3.

Потребляемая мощность устройства 750 Вт. Небольшая производительность до 1,5 м3/час позволяет обслуживать дачный участок. Насос погружается в воду до 5 м, имеет кабель длиной 15 м. Прибор входит в состав насосной станции, слежение за функционированием производится в автоматическом режиме.

Модельный ряд насосных станций Калибр СВД

Сортамент насосных станций из серии СВД состоит из 22 моделей. При этом модельный ряд станций можно разбить на четыре группы, которые отличаются друг от друга не только рабочими характеристиками, но и конструкционными особенностями. Поэтому далее по тексту мы рассмотрим общий модельный ряд с привязкой к конкретным группам насосных станций.

Серия Калибр СВД ЧК

Насосная станция Калибр СВД-1100 ЧК

В эту группу входят насосные станции, оснащаемые агрегатом с чугунным корпусом и блоком автоматического контроля расхода воды, который включает насос при открытом кране.

Стоимость насосных станций из серии СВД ЧК колеблется в пределах от 3 до 5 тысяч рублей. А производительность – в пределах от 30 до 48 литров в минуту. Причем такие станции могут забирать воду лишь с 8-метровой глубины. Ну а напор подобной станции равен 20-60 метрам.

Поэтому агрегаты из серии СВД ЧК используются как для питания трубопроводов автомобильных моек, так и для снабжения бытовых водопроводом или систем ирригации ландшафта.

Серия Калибр СВД  ЭЧК

Серия Калибр СВД ЭЧК

Эта серия работает на больших глубинах – до 40 метров. Поскольку в комплектацию станций СВД ЭЧК входит выносной эжектор. Причем  этот блок ограничивает производительность, но улучшает напор. Поэтому насосные станции из серии СВД ЭЧК используются лишь в системах водоснабжения, доставая артезианскую воду питьевого качества из очень глубоких скважин.

Производительность подобных агрегатов равна 1700-1750 литров в час, а напор доходит до 60 метров. Но за такую станцию придется отдать максимальную цену – 6-7 тысяч рублей. Однако благодаря бесшумной работе и хорошей производительности такая насосная станция приживется в доме даже самого привередливого покупателя.

Серия Калибр СВД Н

Эта серия комплектуется самовсасывающими насосами, корпуса которых изготовлены не из чугуна, а из нержавеющей стали. Поэтому станции СВД Н эксплуатируются  очень долго, радуя производительностью всех своих владельцев.

Серия Калибр СВД Н

К тому же нержавеющая сталь дает возможность прокачивать сквозь такую станцию воду исключительного качества. Ведь в отличие от пористого чугуна она не создает предпосылок для образования колоний вредоносных бактерий в литейных лакунах.

Ну а рабочие характеристики у станций серии СВД Н способствуют удовлетворению любых потребностей владельцев таких аппаратов. Ведь напор станций из этой серии доходит  до 55 метров, при производительности до 7700 литров в час. Ну а стоимость агрегатов из серии СВД Н доходит до 7-8 тысяч рублей.

Причем самые производительные агрегаты, оснащенные накопителем на 50-100 литров, продаются лишь по предварительному заказу даже в интернет — магазине производителя.

Серия Калибр СВД П

Эта серия комплектуется насосами в полимерном корпусе. Поэтому при вполне приличной производительности станции СВД П  стоят не очень дорого – до 5000 рублей.

Серия Калибр СВД П

Причем напор таких агрегатов доходит до 46 метров, а производительность – до 3600 литров в час. Правда, выкачка воды возможна лишь с глубины 8 метров (и не более). А допустимая температура жидкости не может превышать 40 градусов Цельсия.

Из прочих достоинств стоит отметить абсолютную коррозионную устойчивость корпуса насоса (пластик не ржавеет и не гниет), низкий вес (до 10 килограмм), что облегчает процесс фиксации, и малошумную работу (звукопроницаемость полимеров ниже, чем у металлов).

Рейтинг станций водоснабжения 2021

Elitech CAB 1000H/24

Бюджетная насосная станция российского производства. Она оснащена двигателем мощностью 1000 Вт, который обеспечивает подачу воды с напором в 45 м – достаточно для обеспечения водой одноэтажного дома. При этом максимальная производительность станции составляет 3,6 м3/ч — хватит для мойки, санузла, душевой кабины и ванны.

Размер входного и выходного отверстий составляет 1 дюйм — это стоит учитывать при покупке трубопровода. Корпус насоса, а также гидроаккумулятора полностью изготовлены из нержавеющей стали. Кстати, объем гидроаккумулятора составляет 24 л. Насос может работать при температуре от 4 до 35°С. Если вы хотите купить недорогую хорошую станцию, модель CAB 1000H/24 — то, что нужно.

Джилекс Джамбо 50/28

Компактная насосная станция подойдет для дома или дачи. У нее относительно небольшой напор в 28 м, чего хватает примерно на три точки водоразбора. Однако пользователи отмечают, что при должной настройке можно отрегулировать станцую до 3,4 бар, что даст примерно 34 м напора. Здесь стоит небольшой по мощности двигатель в 500 Вт и гидроаккумулятор объемом 18 л.

Корпус насоса выполнен из чугуна, а накопительного бака из нержавеющей стали. За час устройство способно перекачать до 3 м3. Весит вся насосная станция всего 15,1 кг, поэтому для транспортировки вполне хватит одного человека. По заявлениям производителя минимальный срок службы устройства составляет 10 лет.

Denzel PS 800X

Станция водоснабжения немецкого производства (собирается в Китае) оснащена насосом мощностью 800 Вт, который способен перекачивать до 3,2 м3/ч. Максимальное рабочее давление, которое создается при перекачке составляет 3,8 бар, что дает напор до 38 м. Весит прибор даже меньше, чем предыдущая модель — 13 кг.

Двигатель станции заключен в чугунный корпус, а камера перекачки воды из нержавеющей стали. Крыльчатка здесь пластиковая, а гидроаккумулятор традиционно выполнен из нержавейки. По отзывам пользователей станция вполне подходит для обеспечения водой семьи до 5 человек. Стоит учесть, что шумит станция довольно сильно, поэтому лучше установить ее в отдельное помещение или поместить в вентилируемый шумоизоляционный короб.

Вихрь ACB-1200/24

Это уже более мощный и серьезный агрегат, чем предыдущие. Двигатель мощностью 1200 Вт позволяет перекачивать до 4,2 м3/ч, этого хватает на 5 точек водоразбора, включенных одновременно. При этом станция водоснабжения способна создавать напор в 45 м — при необходимости можно обеспечить водой даже третий этаж.

Корпус насоса, а также крыльчатка изготовлены из чугуна (срок службы больше, чем у крыльчатки из пластика). Устройство способно работать с водой, в которой содержание примесей составляет не более 150 гр/м3 — это стоит учитывать, если собираетесь использовать для скважины (для воды с большим содержанием песка нужно дополнительно устанавливать фильтр грубой очистки).

Metabo HWW 4000/25G

Хорошая производительная насосная станция от Metabo способна качать до 4 м3/ч и создавать напор до 46 м. Отметим, что здесь крыльчатка изготовлена из нержавеющей стали. Благодаря этому она не ржавеет и довольно стойка к воздействию механических примесей (если в воде есть песочек). Сам насос одет в чугунный корпус.

Станция оснащена стандартным (по объему) гидроаккумулятором объемом 24 л, изготовленным из нержавейки. Пользователи отмечают хорошее качество сборки и надежную работу станции. На официальном сайте можно зарегистрировать агрегат и получить расширенную гарантию до 3 лет.

Фекальный насос «Калибр» НПЦ-1350НФ

Комплексная центробежная модель с измельчителем, позволяющая оперировать как с дренажными загрязненными водами, так и канализационными стоками, которые содержат примеси фекалий, целлюлозы и даже средств индивидуальной гигиены. Не подходит для воды с морским уровнем минерализации, горючих и химически едких растворов. Легко переносится на дальние расстояния и обеспечивает продуктивный водозабор из поверхностных водных источников, выгребных ям, подвалов. Функционирует в широком температурном режиме, что позволяет его применять при ликвидации последствий аварий систем водоснабжения.

Особенности:

• герметичный нержавеющий корпус;
• надежный поплавковый переключатель высоты;
• стойкость к перепадам напряжения сети;
• эргономичная ручка для транспортировки;
• небольшой вес собранного агрегата.

Технические параметры:

• Электромотор – 1,35 кВт;
• Пропускная способность (макс.) – 18 м3/ч;
• Напор – 12 м;
• Допустимое расстояние от водного зеркала – 5 м;
• Вес – 24 кг.

Подключение насосной станции

Насосный агрегат «Марина» подключается по следующему алгоритму:

• Расположите насосную станцию настолько близко к источнику воды, насколько это возможно.
• Смонтируйте всасывающую магистраль: подготовьте трубу с обратным клапаном и одним концом состыкуйте ее с входным отверстием насоса, а вторым – не меньше, чем на 25-30 см опустите в водозаборный источник. Всасывающая магистраль должна располагаться с уклоном на 2-3 градуса в сторону источника. Для подключения трубы к станции используйте специальный резьбовой переходник.

Совет. Для надежности уплотните место соединения всасывающей трубы со входом насоса с помощью ФУМ-ленты.

• Установите напорную магистраль: подключите трубу к верхнему выходному отверстию насосной станции.
• Откройте заливное отверстие всасывающей магистрали и заполните агрегат водой. После завершения закачки воды закройте заливное отверстие.

Подключение насосной станции

• Проверьте уровень давления в гидробаке – оно должно быть в рамках 1,5-2 атм. Если давление меньше, через пневмоклапан докачайте воздух автонасосом до необходимой отметки, а если выше – через тот же пневмоклапан стравите воздух.
• Подключите насосную станцию к электросети.

Неисправности и способы их устранения

Любое оборудование, каким бы дорогостоящим и качественным оно ни было, однажды может дать сбой в работе. И насосы «Марина» тут не являются исключением, поэтому далее узнаем, какие неисправности чаще всего случаются с данными агрегатами и как своими руками решить возникшие проблемы.

Неисправность №1: станция не включается. Наиболее вероятная причина – отсутствие электропитания. Варианты исправления проблемы:

• прозвоните схему электроподключения;
• зачистите контакты;
• обновите обмотку реле давления.

Неисправность №2: Насос работает, однако вода в систему или вообще не поступает, или поступает, но с перерывами. Причины: отсутствие воды в гидробаке; протечки в магистралях; некорректная работа обратного клапана. Варианты решения:

• при отсутствии воды – долейте ее через заливное отверстие или глубже опустите всасывающую трубу в источник;
• при утечке – проверьте герметичность стыков труб и насоса и при необходимости обновите ФУМ-ленту;
• при деформации обратного клапана – замените его.

Неисправность №3: Насос не выключается. Причина – сбой реле давления. Решение: отрегулируйте реле с помощью его маленькой и большой пружинок – заново настройте минимальные и максимальные показатели давления.

Большинство неполадок в работе станции вы можете устранить своими руками

Неисправность №4: Насос работает рывками. Причины: повреждение мембраны гидробака; разгерметизация корпуса бака. Варианты исправления:

• нажмите на ниппель гидробака – если вместо воздуха пойдет вода, значит, мембрана деформирована и ее нужно заменить;
• найдите место пробоя корпуса и закройте ее любым герметизирующим составом.

Итак, учитывая все технические особенности и характеристики насосной станции «Марина», можем без преувеличения сказать, что это один из наиболее достойных агрегатов в своей категории. Следуя рекомендациям по ее подключению, эксплуатации и обслуживанию, вы сможете свести риск неисправностей до минимума. А если они все-таки появятся, то устранить их не составит труда – все советы и тонкости перед вами.

Модельный ряд насосных станций «Калибр СВД»

Российская компания «Калибр» разработала ряд насосных станций, которые изготавливаются в Китае. При строгом контроле соблюдения конструктивных наработок и качества это позволяет основательно снизить цену.

Эти агрегаты предназначены только для чистой воды, без солей и твердых частиц, которые отфильтровываются в самом начале. Все насосные станции разработки компании «Калибр» состоят из:

• Напорной части – всасывание воды и создание ее давления.
• Аккумулятора-гидродемпфера.
• Блока управления, состоящего из набора датчиков максимального и минимального давления, позволяющих регулирование этих величин.
• Некоторые агрегаты имеют эжектор на входе всасывающей трубы, увеличивающий глубину подачи с 8 м до 40 м.

В модельном ряду пока 22 модели, которые условно разбиваются на четыре группы: ЧК, ЭЧК, Н и П.
