Навес для беседки: виды и функции, материалы и технология монтажа

Расчет

Навес подвергается нагрузкам от ветра и снега, потому требуется расчет на прочность. Кратко опишем основные его положения.

Навес-гараж

Снеговая нагрузка

Удельная снеговая нагрузка, приходящаяся на 1 кв. м покрытия, рассчитывается по формуле:

S = k * Sg,

где

К — коэффициент перехода от нагрузки снега на землю к нагрузке на покрытие, варьируется для разных условий в пределах от 3% до 20%;
Sg — нормативная удельная снеговая нагрузка в данном регионе, варьируется в пределах от 0,8 до 5,6 кг/кв. м (информация для всех регионов РФ приведена в СНиП «Строительная климатология»).

Навес-беседка для барбекю

Ветровые нагрузки

Удельная нагрузка от ветра рассчитывается по формуле:

W = W0 * k * C,

где

W0 — нормативное удельное давление ветра, для разных регионов составляет от 17 до 85 кг/ кв. м;
k — коэффициент, учитывающий распределение силы ветра по высоте;
C — аэродинамический коэффициент, учитывающий зависимость характера воздействия ветра от конструкции объекта.

Значение коэффициента к, зависит от рельефа местности и для разных условий составляет 0,4 – 2,75.

Готовая конструкция

Коэффициент С для навеса принимается равным -2.

Параметры предложенной конструкции

По результатам расчета, параметры предложенного типового навеса при условии строительства в средней полосе страны будут такие:

число стоек при размерах сечения 9х9 см: 8 шт.;
расстояние между стойками: 2,5 м.

Расстояние между стропилами при размерах сечения 15х5 см — 60 см.

Преимущества синтетического материала

Поликарбонатом называют особый тип термопластичного пластика с основой из бисфенола и угольной кислоты. Его применяют в качестве покрытия на крышу, для сооружения различных конструкций. Он обладает впечатляющим рядом положительных характеристик:

крыша, выполнена из поликарбоната, отличается повышенной устойчивостью к механическим повреждениям;
процент светопроницаемости равен 92%;
не выделяет токсических веществ, является безопасным для здоровья;
имеет небольшой вес и приемлемую стоимость;
не воспламеняется, обладает термостойкостью;
поддается обработке, просто режется, легко прогибается в нужную форму;
характеризуется широким ассортиментом декоративных возможностей.

Производители покрывают поликарбонат для крыши специальными пленками:

UV- пленкой, которая защищает от ультрафиолета, предотвращает пожелтение и помутнение;
Односкатная кровля с антиоксидантным покрытием защищена от сбора влаги на внутренней части.

В работе с материалом необходимо учитывать его нагрузку и не устанавливать конструкции в зоне вероятного воспламенения.

Плюсы и минусы поликарбоната как кровельного материала

Вам будет интересно узнать, что такой популярный и привычный для нас поликарбонат появился на свет совершенно случайно! Однажды немецкий ученый по-новому смешал нужные для опыта ингредиенты, и на дно колбы осел плотный прозрачный осадок. Вот с него-то и начали делать новые светопрозрачные конструкции. Они отличались тем, что весили в 6 раз меньше, чем стекло, но при этом были прочнее.

А современный кровельный поликарбонат ценен такими своими качествами:

Не выделяет токсичных веществ.
Не поддерживает горения, трудновоспламеняем.
Обладает малым весом.
Просто режется и обрабатывается.
Легко гнется в нужную форму.
Гибок и легко переносит вес снега.
Термостоек и не изменяет своих свойств в жару и в лютый мороз.
Доступен в самых разных цветах.

А в качестве материала для односкатной крыши обладает еще такими дополнительными плюсами:

Отлично поглощает звуки. Именно поэтому его сегодня активно используют как акустические экран вдоль оживленных автотрасс – чтобы снизить вредный шум для жилых домов. Т.е. под такой крышей будет не только тепло, но и тихо.
Одну сторону имеет с защитным слоем от ультрафиолетового излучения, а вторую – с светоотражающими частицами. Причем материал отражает до 60% солнечного света, чем значительно снижает в жару тепловую нагрузку всего здания. А это значит, что кондиционеры приобретать не придется.
Практически не разрушаем: экстремальная ударопрочность составляет от 900 до 1100 кДж/м2, тогда как у самого прочного полистирола этот показатель всего лишь 10 кДж/м2.

Вот замечательный пример, как поликарбонат ведет себя в качестве кровельного покрытия:

https://youtube.com/watch?v=WAXUrA0lXDU

А чтобы придать кровельному поликарбонату нужные качества, современные производители покрывают листы специальными пленками:

Антиконденсатная пленка. С таким покрытием односкатная кровля под поликарбонат не будет собирать влагу на внутренней поверхности.
UV-пленка. Этот защищающий от ультрафиолета вид покрытия защищает лист от помутнения и пожелтения.

Наносится ультрафиолетовая защита на поликарбонат методом коэструзии еще в заводских условиях. А новая ступень технического прогресса в этой области – поликарбонатные кровельные листы с двойной ультрафиолетовой защитой. У них самый высокий показатель износостойкости –всего 4 единицы дельта по индексу пожелтения, в сравнении с 10-тью обычных листов.

Конечно, у кровельного поликарбоната есть свои минусы, некоторые из которых – достаточно серьезны:

Собирает статическое электричество.
Не всегда рассчитан на точечное давление веса человека, который делает ремонт.
При пожаре плавится и капает горячими каплями на все, что находится в комнате.

Но что касается последнего пункта, отметим, что при пожаре и вовсе мало что остается невредимым. Поэтому отказываться от модной поликарбонатной крыши из-за этого не стоит.

И отметим, что качество и свойства кровельного поликарбоната день ото дня становятся лучше. Появляются новые оттенки тонирования и вводятся новые добавки, которые блокируют количество бликов, и в итоге солнечный свет, который проходит через лист, получается более чистым. А что еще впереди!

Кровля

Основным акцентом в навесном сооружении является кровля.

Материал покрытия должен быть прочным, защищать от дождя и солнца, а вот геометрия крыши может быть выбрана на любой вкус:

Прямая. Плоская крыша или натянутый тент – самый простой вариант навеса, если нужно быстро устроить временное место отдыха или обеда. Однако при длительном использовании он имеет свои недостатки – на плоской поверхности будут собираться осадки, что приведет к ее провисанию или поломке.
Одно- или двускатная конструкция. Этот вариант более подходит для длительного пользования беседкой – вода не будет задерживаться на крыше. Односкатные сооружения хорошо смотрятся как пристройки к дому или бане, а двускатные создают вид аккуратного домика.

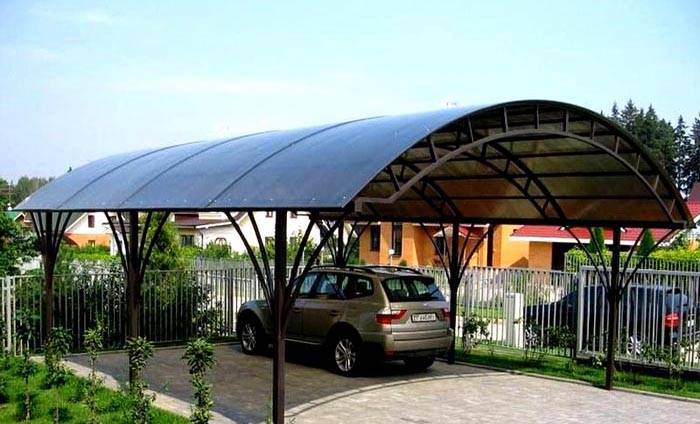

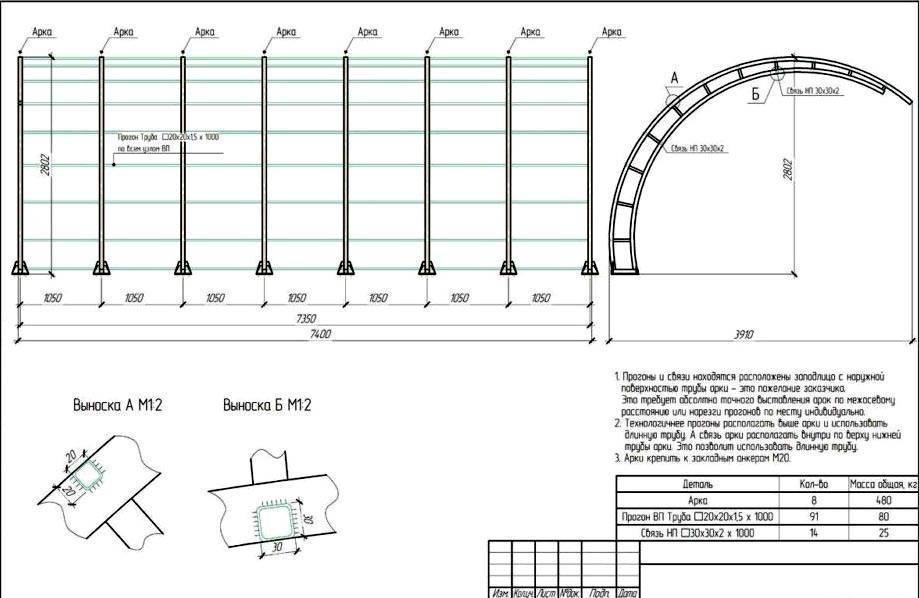

Полукруглые или арочные. В последнее время такая форма кровли становится все более популярной – она максимально увеличивает пространство и защищает от солнечных лучей. Благодаря современным материалам (непромокаемым тканям или поликарбонату) сделать куполообразный верх навеса можно своими руками.

Можно ли сшить тент самостоятельно

Допустим вы самостоятельно собрали каркас беседки, что не так уж и сложно. Спрашивается, можно ли для самостоятельно сделанного каркаса пошить недорогой, но качественный тент?

Вместо люверсов на шатровом тенте можно нашить ремешки, которыми полотнище будет привязываться к каркасу

Такая возможность есть, но для этого нужно приобрести подходящую ткань.

Сразу же не рекомендую использовать брезент, который слишком плотный и бытовая швейная машинка его не пробьёт. Также не рекомендую использовать полотна с виниловым покрытием. Во-первых, такие материалы дороги. Во-вторых, для сшивания виниловых полотен швейный шов не подходит, а потому нужен специальный паяльник.

Варианты цветового исполнения палаточных непромокаемых тканей

Из чего самому сделать тент? Рекомендую специальные палаточные ткани, представленные на рынке маркой «Оксфорд» — материал в ассортименте магазинов имеет различный цифровой код, который обозначает плотность материала.

Неплохо себя зарекомендовал материал с индексом 600D PVC. Это ткань из волокон полиэстера средней плотности с просветом. В качестве выкроек используем картонные шаблоны, вырезанные в соответствии с чертежом беседки, но с натуральными размерами.

Для пошива ткани из полиэстера средней и малой плотности можно применить бытовую швейную машинку, но лучше проделать эту работу вручную, и при этом использовать не хлопковые нити, а синтетические – нейлоновые или капроновые.

Проблема может возникнуть при установке люверсов, так как у вас может не быть специального приспособления для склёпки колец, да и сами люверсы продаются не во всяком магазине. Заменить металлические люверсы можно петлями из плотного шнура.

Достоинства и недостатки

Древесина – постоянно востребованный материал, использующийся человеком для строительства на протяжении многих веков. Она надежна, совершенно безопасна для здоровья, экологична и доступна, радует глаз цветом, а душу – теплом. Постройки из древесины делают ландшафт уникальным, неповторимым.

К сожалению, древесина служит гораздо меньший срок, чем конструкции из железа или камня, и менее прочна, к тому же дерево со временем сгнивает, его могут попортить насекомые или грызуны. Таких проблем можно избежать, если вовремя и правильно произвести обработку древесины фиксирующими растворами и морилкой. Лак тоже укрепляет древесину, придает блеск и нарядность.

Многие считают навесы из дерева простейшими несуразными сооружениями. Но если включить воображение, грамотно разработать проект, простое сооружение заиграет новыми красками. Необходимо учитывать общий дизайн участка, на котором планируется размещение навеса. В соответствии с ним навес можно украсить орнаментом, резьбой, другими элементами декора.

Совмещаем приятное с полезным

Беседка с навесом для автомобиля. Бывает, что площадь около дома не позволяет поставить отдельную беседку, так как львиное место занимает стоянка для машины. В этом случае спасением будет устройство беседки с навесом для автомобиля.

Такой конструкцией придется укрыть немалую площадь, поэтому и опора должна быть соответствующей. Столбы для навеса делают из профилированной трубы, а крышу – из профлиста, мягкой черепицы или ондулина, эти материалы не пропускают свет, защищают поверхности авто от излишнего нагрева.

Можно устроить комбинированный навес – над стоянкой уложить профлист или ондулин, а зону отдыха перекрыть поликарбонатом.

Строительство односкатного навеса своими руками

Прежде чем начинать строительство необходимо продумать устройство водостока с учетом стекания воды в одну сторону

Это особенно важно для деревянного навеса с односкатной крышей

Не менее важной можно назвать разработку чертежей будущего строения. На этом этапе задаются размеры сооружения, предполагаемая нагрузка на опоры и расчет их количества

Этап 1. Составление проекта и монтаж фермы.

Этот этап подразумевает составление схемы будущей конструкции, определение ее параметров, включая угол наклона односкатного навеса из поликарбоната. Кроме того, на этом этапе определяется точное количество требуемых материалов и ферм, которые необходимы для строительства навеса. Если планируется выполнять крепление поликарбоната к деревянному каркасу, стоит заранее разобраться в такой технологии монтажа.

У навесов с одним скатом фермы расположены с краю строения и в середине непосредственно под кровельным материалом. Чаще всего фермы делают из круглой профильной трубы, диаметр которой составляет 30 см. Также может использоваться квадратная профильная труба сечением 30*30 см. Для создания угла фермы верхнюю трубу берут немного длиннее, чем нижнюю. Распорки между ними стыкуют под углом около 25 градусов и устанавливают в виде зигзага. Непосредственно на фермах крепят элементы обрешетки.

Этап 2. Подготовка участка.

Согласно составленному чертежу навеса на участке, отведенном под строительство, ставят соответствующие отметки места размещения опорных элементов конструкции. При этом учитывается, что для размещения автомобиля требуется большая площадь, чем под площадку для отдыха. Размеры навеса для транспорта рассчитываются по его габаритам.

Для установки опор в отмеченных местах необходимо вырыть ямы, залить в них немного бетона и установить опалубку из труб большего размера. Вокруг опалубки нужно насыпать щебень и залить бетонный раствор. Не дожидаясь застывания смеси, выставляют опоры, погружая их в опалубку и также заливая бетоном

Очень важно на этом этапе следить за правильностью установки. В противном случае не исключены перекосы и слабая устойчивость, которые могут стать причиной разрушения конструкции

Забетонированные опоры оставляют до полного застывания смеси, примерно на 72 часа.

Этап 3. Установка ферм и укладка кровельного материала.

Согласно чертежу навеса с односкатной крышей фермы устанавливают непосредственно на столбы и фиксируются с помощью сварки. Поверх ферм укладывают и крепят обрешетку, затем монтируют кровельный материал. В качестве крепежных элементов для поликарбоната используют саморезы с термошайбами, для профнастила и металлочерепицы — обычные самоврезающиеся шурупы. После завершения кровельных работ выполняют установку водосточной системы.

Ответ на вопрос, как сделать крышу навеса своими руками, нельзя назвать очень сложным. Но довольно часто домашние мастера не имеют особых знаний и навыков, поэтому встречаются со многими трудностями.

Решить проблему помогают квалифицированные специалисты, знающие все нюансы монтажного процесса. Они выполнят работу на высшем уровне с учетом предпочтений и требований клиентов. В крайнем случае, можно приобрести готовую конструкцию, которая собирается быстро и просто.

Обустройство деревянного навеса возле частного дома

Строительство навеса из дерева своими руками возле частного дома основано на нескольких этапах.

Важно правильно подобрать материалы, подготовить все инструменты. После этого можно переходить к обустройству фундамента для монтажа каркаса

Работы следует завершить установкой стропильной системы и укладкой шифера.

Выбор материалов для навеса

Для монтажа навеса на дачном участке пригодны материалы из древесных пород. В наибольшей степени подходит долговечная сосна. Массив из этого надежного дерева способен украсить любой экстерьер. Удобство применения сосны обусловлено не слишком большим весом материала.

Подбор материалов зависит от размеров будущего навеса. Не последнюю роль играет и функциональное предназначение

Перед обустройством конструкции важно составить схему. Деревянный навес состоит из следующих основных элементов:

стенок или ширм — 5 шт.;
стоек — 6 шт.;
брусьев или досок — 4 шт.;
обрешетки;
материала для кровли.

Конструктивные элементы можно соединять с помощью анкеров, металлических уголков. Для проверки ровности соединений опытные мастера рекомендуют использовать строительный уровень.

Закладка фундамента под навес

Перед закладкой фундамента важно правильно выбрать тип основания, согласовав его со схемой конструкции навеса. Все размеры сооружения и его основания должны быть рассчитаны заранее

Если не предусматривать дополнительно фундамент под деревянный навес, то можно вбить опорные столбы для навеса в заранее подготовленные ямы. Для бурения скважин достаточно иметь бур, но подойдет и обычная лопата. Ямы должны быть расположены на одной линии и иметь глубину около 50 см.

Для проверки горизонтальности обустраиваемого фундамента необходим строительный уровень.

Рекомендуем также почитать:

Монтаж каркаса и кровли

Опорные столбы должны быть установлены на расстоянии 1 м один от другого. Это обеспечит свешивание тента на расстоянии 2 м, а боковых элементов конструкции — на 0,5-1 м. Перед заливкой ям бетонным раствором следует засыпать их щебнем для максимальной устойчивости каркаса.

Для точной укладки стропил брусья следует обрезать по высоте со скосом под углом, соответствующим наклону будущей кровли навеса. Стойки не должны иметь высоту меньше 1,8 м. Для перекрытия пролета в 6 м брусьев размером сечения 150х50 мм будет достаточно. Из них можно сделать стропила, расположив их на расстоянии 1 м друг от друга.

Далее можно приступать к монтажу обрешетки на стропила перпендикулярно брусьям. В качестве элементов крепежа следует использовать саморезы по дереву. После этого можно переходить к монтажу тента.

Если использовать мягкий материал типа брезента, то его можно закрепить по типу штор, и получить возможность раздвигать их в пасмурную погоду.

Таким образом, используя наши советы, можно сделать не только простой временный навес на даче, но и стационарный, больше похожий на беседку.

Строительство

Несмотря на то, что беседка не является капитальным жилым строением, к процессу ее возведения нужно привлечь квалифицированных специалистов. Это касается как легких сооружений из кованого металла или поликарбоната, так и закрытых беседок-кухонь из камня или дерева. Профессиональный подход обеспечит сооружению эстетичность, надежность и долговечность.

Бригада опытных строителей сделает все быстро и при соблюдении технологии. Они смогут правильно подготовить площадку под строительство, заложить фундамент, построить каркас и накрыть конструкцию кровельным материалом.

Виды навесов в зависимости от основного назначения

Цель использования навеса определяет следующие виды:

Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель — укрыть от дождя и ярких солнечных лучей.
Сооружения для автомобилей. Их основное назначение — стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.

Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.

Основные типы

Чтобы выбрать навес-беседку, нужно учитывать собственные пожелания, финансовые возможности и особенности конкретного дачного участка. Такие конструкции бывают стационарными и переносными. Дачные беседки, которые можно переносить, обычно являются разборными. Чаще всего переносные сооружения отличаются небольшим весом, их каркас создают из пластика или из металла. Непосредственно навес делают из синтетического материала, полиэтилена или ткани повышенной прочности.

Стационарные беседки чаще всего отличаются значительным весом, поэтому их не перемещают. В этом плане подобные конструкции менее удобны, но они имеют более долгий срок службы, надежнее защищают людей от различных внешних воздействий. Обычно такие конструкции невозможно разбирать.

Тонкости строительства своими силами

Процесс возведения собственной беседки следует начинать с разработки проекта. Чертеж достаточно выполнить с минимальным обозначением параметров, что позволит точно рассчитать количество материала.

После создания эскиза хозяину участка следует определиться с важными моментами:

Размещение строения. Подбирать оптимальное место для будущей беседки необходимо с учётом продуваемости, расположения тени и особенностями ландшафта.
Тип фундамента. Оценить рациональную необходимость обустройства прочного основания.
Кровельное покрытие и разновидность крыши.

Из профлиста

Перед сборкой также проверяется перечень необходимых инструментов и их фактическое наличие.

Выбор места: отдельное сооружение или пристрой

Размещение беседки на даче во многом определяет возможности и функциональность будущей зоны отдыха. Навесы и беседки, пристроенные к главному зданию хорошо защищены от продувания.

Теплая стенка позволяет затрачивать на отопление зоны отдыха меньше усилий. Отсутствует надобность постоянно обуваться, чтобы пройти по участку к обособленной беседке.

Часто выполнить пристройку к основному строению практически невозможно ввиду особенностей проекта, тогда хозяева участка выбирают место на относительном удалении от дома.

При наличии густой растительности и деревьев иногда вариант отдельного размещения зоны отдыха лучше вписывается в ландшафт и общую стилистику внутреннего пространства дачи.

Установка и крепление столбов

Строительство начинается с обустройства качественного основания, предназначением которого является поддержание общего веса конструкции. Заливка фундамента требуется исключительно для каменных беседок либо строений из других тяжелых материалов.

Бетонирование столбов

Размещение основных столбиков для навеса выполняется по следующей схеме:

Предварительно выкапываются ямки, равноудаленные друг от друга. Глубина одной ямы равняется 0,25 от длины самой опоры.
На дно засыпается подложка – щебень, иногда используется гравий. После чего необходимо выполнить трамбовку этой своеобразной подушки.
Выверяя перпендикуляр в ямке, размещается стойка, низ которой обрабатывается защитными составами и укутывается специальным антисептическим материалом.
В полученные отверстия заливается бетон.

Готовность столбчатого основания наступает после 2 дней.

Монтаж крыши

Конструкция кровли во многом определяет защитные способности всего строения. Правильный уклон, надежный материал и отсутствие щелей позволяют создать непроницаемый навес.

Монтаж кровельного покрытия осуществляется по плану:

Стропильная конструкция собирается на земле, ввиду собственной небольшой массы она легко устанавливается без помощи строительной техники.
Каркас стягивается крепежными элементами, надежно закрепляется на столбах. Опоры необходимо предварительно соединить друг с другом.
Создается симметричная обрешетка, на которую укладывается основное покрытие навеса.

На заметку: увеличить прочность верхней конструкции помогут специальные шайбы из пластика, который нужно подложить под саморезы. Они исключают вероятность расшатывания, и противостоят вибрации.

Изучение чертежей с размерами

Для оптимизации процесса монтажа беседки необходимо предварительно разработать максимально подробный чертеж. Установить навесы беседки с минимальными остатками материалов можно только при правильном расчете всех строительных затрат.

На этапе выбора разновидности перголы изучение проектов в интернете позволяет грамотно распределить имеющиеся денежные средства. Только после тщательного анализа идейных замыслов нескольких вариантов можно подобрать оптимальный для собственного участка.

Выбор проекта

Чтобы получилась качественная и стильная беседка с односкатной крышей – проект это первое с чего нужно начать. Профессиональный подход позволит избежать трудностей, и позволит не затратить лишних средств на недоделки. Прежде чем приступить к процессу выбора проекта, нужно определиться с основными характеристиками будущей постройки:

тип конструкции;
архитектурный стиль;
материалы;
форма.

По типу конструкции может быть открытой, полуоткрытой или закрытой. В первом случае это просто навес или нечто наподобие ротонды. Закрытый тип – это практически полноценная постройка на ленточном фундаменте с широким остеклением. Полуоткрытый или комбинированный вариант – это традиционная беседка, надежно защищающая от солнца и ветра, но являющаяся легким сооружением со сквозными проемами в перегородках.

По архитектурному стилю она должна соответствовать основному зданию на участке и стилистике ландшафтного дизайна. Минималистичные конструкции из дерева с односкатной кровлей хорошо вписываются в любое архитектурное окружение. Рядом с классическим коттеджем лучше возвести сооружение из древесины, оставив ее натуральный цвет. Современному дому в стиле хай-тек больше подойдет постройка из выкрашенного в белый или черный цвет дерева и с большими остекленными плоскостями. Современная беседка с плоской крышей, фото примера ниже, это на первый взгляд простая постройка, но ее оформление полностью говорит о противоположном.

Беседка в стиле хай-текИсточник mahno.com.ua

В качестве материала для строительства чаще всего выбирают дерево. Однако при желании ее можно соорудить из камня, металла или поликарбоната. Деревянные конструкции лучше гармонируют с природой сада, на фоне которого чаще всего обустраивают летние зоны отдыха. Кроме того дерево наиболее универсальный материал. Из него можно возвести постройку открытого или закрытого типа, и она будет отлично выглядеть.

Открытые металлические беседки продаются в готовом виде и строятся на заказ. Можно заказать кованую конструкцию нужного дизайна и размера, и просто установить ее согласно инструкции. Но металл не всегда хорошо вписывается в архитектурный ансамбль на участке. В последнее время нередко устанавливаются легкие постройки из поликарбоната. Они получаются совсем недорогими и привлекательными внешне, но не очень практичными – в жару они нагреваются и становятся практически непригодными к эксплуатации.

Выбор материала полностью зависит от того, как именно планируется использовать беседку. Например, если она будет оснащена печью или мангалом, нужно выбирать негорючий материал.

Кровля может быть из таких материалов:

рубероида;
профнастила;
гибкой черепицы;
шифера.

Форма диктуется ее художественным стилем. Беседка односкатная в любом случае будет прямоугольной в плане, но по пропорциям и стилистике перегородок и кровли такие постройки очень разнообразны.

Беседка в стиле кантриИсточник zabor.bz

Особенности конструкции и разнообразие ее видов

Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.

Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

Простой навес на стоянке Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.

В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.

Чем покрыть навес для машины: самые лучшие материалы

После определения общих требований, необходимо сделать несколько уточнений перед выбором типа покрытия кровли. В данном случае под ней нет закрытого помещения, поэтому в конструкции будут только опорные элементы и поверхностный слой без изоляции и утепления. Обшивку нижней части устанавливают только для улучшения эстетических характеристик.

Навесы могут быть:

односкатные;
двускатные;
арочные;
консольные;
комбинированные, составленные из нескольких разных форм.

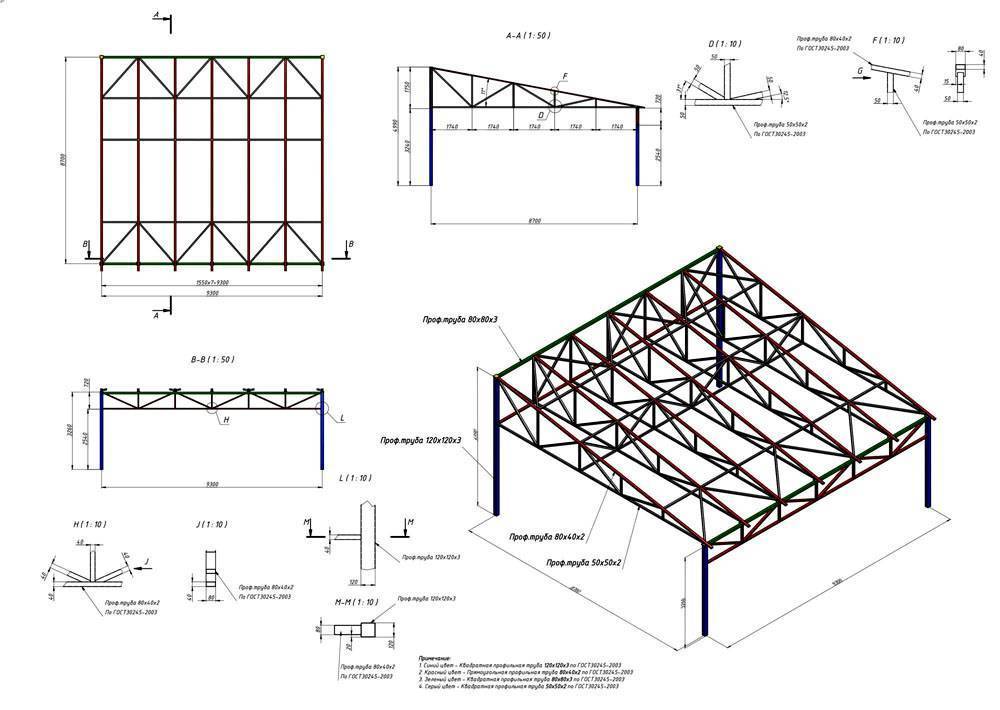

Чертеж навеса с двускатной крышей

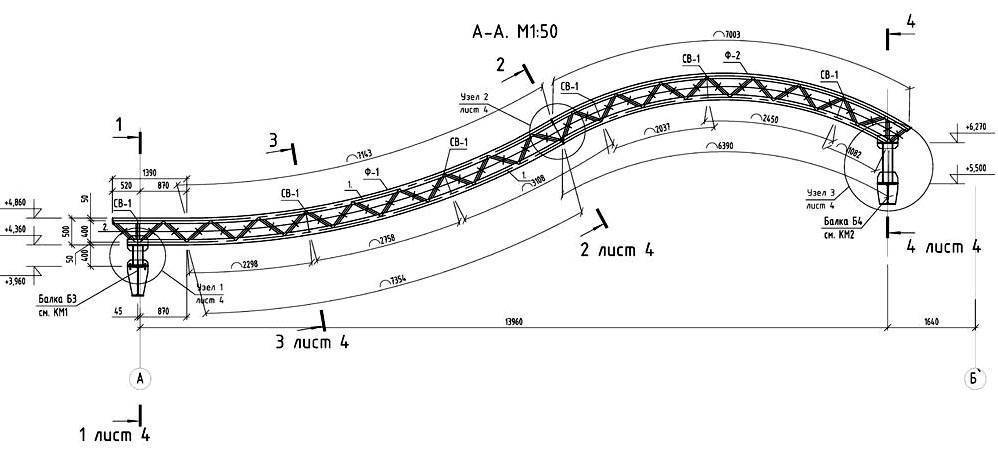

Схема консольной конструкции

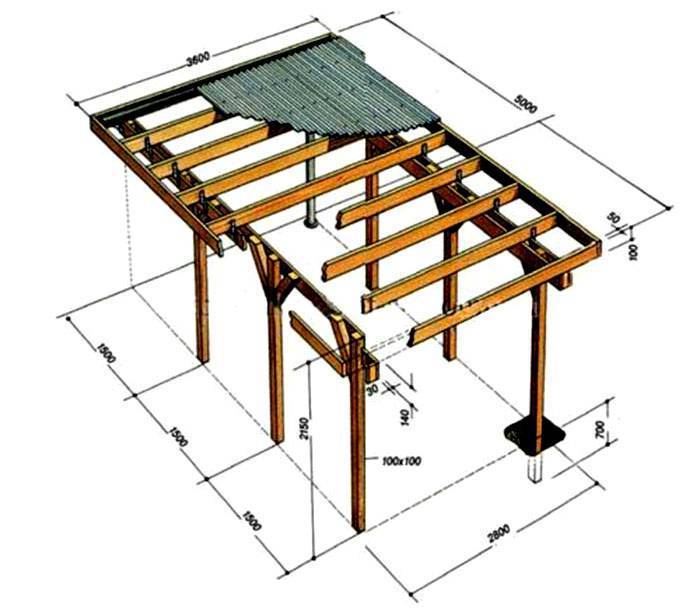

Пример проекта с односкатной крышей

Ферма с большим пролетом сложной формы

Навесы из поликарбоната для машин: просто и надежно

В процессе изготовления этого полимерного материала, в состав добавляют красители. Ими создают не только нужные эстетические характеристики, но и меняют прозрачность.

Цвет	Светопроницаемость, %
отсутствует	80-85
желтый	65-75
оранжевый	55-60
коричневый и бронзовые оттенки	40-45
синий и зеленый	25-35
красный	10-15

Здесь приведены средние параметры продукции одного профильного производителя. В настоящее время выпускают изделия с разными уровнями насыщености цвета, что позволяет получать разные уровни прозрачности, вплоть до полного ее отсутствия. Широкая гамма предложений позволяет выбрать вариант в точном соответствии с определенными проектом критериями.

Поликарбонат для навеса под машину обладает высокой устойчивостью к ультрафиолетовому излучению. Для снижения веса создают листы с полостями (сотовые структуры). Такие изделия проще монтировать своими руками. Они легче монолитных аналогов, но рассчитаны на меньший срок эксплуатации.

Параметры	Единица измерения	Вид материала
		Монолитный	Сотовый
Удельный вес	кг на м кв.	7,1-7,5	1,1-1,3
Срок службы	лет	10-15	20-25

Толщина поликарбоната выбирается с учетом особенностей инструкции и возможных нагрузок в процессе применения:

Для стандартного одно-, двухскатного, арочного навеса над машиной: 4-6 мм.
Перекрытие пролета на две машины: 8 мм.
Особо крупные расстояния между опорными линиями, повышенные ветровые и нагрузки в определенном регионе: 10 мм и более.

Тип материала	Бренд/Наименование	Толщина, мм	Размеры листа (ширина х длина), см	Цена, руб.
Сотовый, прозрачный	Sellex/Matador	3,3	210 х 600	1780-2300
Сотовый, прозрачный	Sellex/Solaris	4	210 х 600	1950-2200
Сотовый, прозрачный	Sellex/Premium	4	210 х 600	2900-3250
Сотовый, цветной	Sellex/Comfort	4	210 х 600	2380-2800
Сотовый, прозрачный	Пластилюкс/ULTRAMARIN	6	210 х 600	3020-3400
Сотовый, цветной	Пластилюкс/SUNNEX	6	210 х 600	3900-4100
Сотовый, прозрачный	Sellex/Solaris	8	210 х 600	4080-4300
Сотовый, цветной	Пластилюкс/SUNNEX	10	210 х 600	4300-4500
Монолитный, прозрачный	Polygal	6	205 х 305	13200-14800
Монолитный, цветной	Polygal	12	205 х 305	26800-28400

Длина листа достигает 12 м, что пригодится для перекрытия больших пролетов с шириной на 2 машины

Такой крупный, как на фото, навес из поликарбонатных листов получится не слишком тяжелый

Навес на дачу со стенками

Недорогая «замена» гаража

На рисунке показано, как сделать простую пристройку к хозяйственному блоку с односкатной кровлей

Навес для машины из профнастила: железо к железу

Этот материал хорошо подходит для сооружения кровли. Он весит немного, хорошо защищен многослойным покрытием от коррозии. Его не способны повредить сильные механические воздействия. Конструкции из профлиста не слишком трудно возводить своими руками.

В широком ассортименте изделий данной категории можно быстро подобрать оптимальный вариант покрытия по цвету, профилю, толщине и стоимости

Этот чертеж можно использовать для создания небольшого навеса под машину

На фото видно, что профилированные листы подходят для возведения крупных конструкций

При выборе этих изделий надо учитывать следующие факторы:

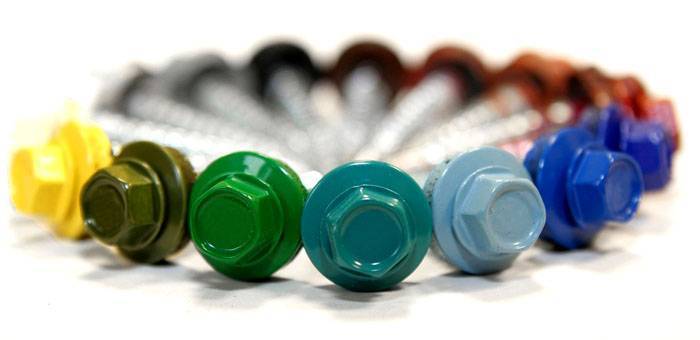

Специальные шурупы с резиновыми шайбами обеспечивают надежное закрепление листов, предотвращают попадание влаги. Цвет можно подобрать в соответствии с декоративным покрытием листа

Навес для машины из металлочерепицы: делаем единое целое с домом

На фото приведен пример с одинаковым материалом на кровлях основного здания и пристройки. Такое решение упрощает создание единого гармоничного архитектурного ансамбля

Как и в предыдущих вариантах, пригодится чертеж

В процессе его создания надо согласовать размеры ячеек ската кровли с шириной и длиной листов металлочерепицы. Необходимо обеспечить надежные опоры в местах стыков. Тщательная проработка конструкции упрощает строительство своими руками. Она же будет полезной, если реализацию проекта поручить выполнить «под ключ» специализированной компании. Полученные знания помогут контролировать действия исполнителей.

Открытая беседка своими руками

Здесь показано, как построить открытую беседку своими руками из дерева. Конструкция, как видите, солидная. Основным строительным материалом будут деревянные балки, объем, и количество будет зависеть от размера конструкции, автор не приводит цифры, так что придется подбирать самим. Второй необходимый материал металлические прутья двух видов Т-образные и L-образные. А еще понадобятся винты, очень большие винты, в два раза больше, чем толщина балок. Не забудьте про лестницу, желательно крепкую, в этом проекте это основной инструмент. Бетон является еще одним необходимым материалом для строительства вашей беседки, его будете использоваться в качестве основы и якоря для всей структуры.После того, как сделаете чертеж, сможете увидеть, какие размеры необходимо для всех деревянных частей. Если есть инструменты, все компоненты можно напилить самостоятельно. Это самый дешевый вариант. Если нет ни навыков, ни инструментов, нужно найти кого-то, кто это сделает..

Первый шаг, построить основание.

Подготовьте участок и залейте плиту нужного размера. Если вы хотите больше прочности, добавьте металлическую арматуру бетон.
Далее установите деревянные балки и металлические опоры в бетон под углом 90 градусов.
Если есть пробелы между металлом и деревянными частями опор, используйте деготь и силикон, чтобы их заполнить и создать водонепроницаемое уплотнение.
Повторите этот шаг для всех опор. Как правило, устанавливают четыре столба, но если вы выбираете другой дизайн, может потребоваться больше опор.
Следующий шаг, установите деревянные перекладины на опоры, не забудьте измерить все стороны и убедиться, что они равны. Затем закрепите их на месте с помощью винтов.
Следующий шаг, крепление боковых перекладин, к тем, которые вы установили на столбах.
Затем необходимо сделать треугольную структуру, которая будет поддерживать крышу. Треугольная форма этой части конструкции предназначена для распределения веса вниз к опорам, что будет особенно полезно, если вы живете в местности с высоким уровнем осадков, особенно снегом.
Используйте металлические прутья, чтобы надежно зафиксировать диагональные кусочки. Пропустите металлический стержень через две деревянные части, чтобы убедиться, что они прочно удерживается на месте.
Теперь установите верхнюю перекладину, где будет крепиться крыша. Для этого, возможно, придется использовать веревку или привлечь дополнительную помощь, чтобы держать части вместе.
Теперь пришло время поставить опоры крыши, которые помогут удерживать вес. Поместите поддержку примерно через каждые 55 см. Надежно закрепите опоры винтами.
Накройте крышу листами фанеры, этот слой должен выдержать большой вес, его необходимо закрепить очень надежно.
После этого прикрепите водонепроницаемый слой. Существуют различные виды крыш, вы можете выбрать какой больше предпочитаете, но слоистые плитки являются популярным и эффективным выбором.

Источник фото www.instructables.com/id/Build-a-gazebo-from-sketchup-to-reality

Изготовление навеса в беседку своими руками
