Кровельные вентиляционные выходы, подкровельное пространство и их установка

Монтаж крышного вентилятора

Перед началом работ вам следует обратить внимание на его вид, размер, конструкцию кровли, угол ее наклона и из чего она выполнена. Именно от этих факторов и будет зависеть выбор схемы по установке. Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты

Насколько тщательно вы все продумаете и подготовите, настолько дольше прослужит вентилятор, кроме того, вы значительно сократите расходы на эксплуатационные затраты.

Установка крышного вентилятора

Если крыша выполнена из мягкого материала, тогда следует позаботиться о дополнительной защите от возникающей вибрации и шума. В подобных случаях разрабатывается индивидуальный проект. Что касается жесткой кровли, то установка вентилятора начинается со стакана. Это конструкция изготавливается из оцинкованной стали. Если имеются вентиляционные колодцы или шахты, выполненные из бетона или кирпича, то их можно использовать при установке стакана. Если их нет, тогда стакан в вертикальном положении устанавливается на несущую часть крыши. Высота стакана должна достигать 400 мм, а внутренний диаметр 700, 1000 или 1450 мм, исходя от потребностей. После монтируется поддон, который будет защищать основную конструкцию от посторонних предметов. Он крепится при помощи болтов, гаек и шайб. Далее непосредственно монтируется сам вентилятор.

Элементы крепления

Теперь приступаем к самому важному процессу. Перед монтажом вентилятора убедитесь в том, что в стакане имеются анкера. Их количество и диаметр должны соответствовать тем, что на вентиляторе

Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты

Их количество и диаметр должны соответствовать тем, что на вентиляторе. Осмотрите и проверьте зазоры между рабочим колесом центробежного вентилятора и входного патрубка. Далее, при помощи автомобильного крана вентилятор поднимается непосредственно к месту установки. В том случае когда использование автомобильного крана невозможно, для установки используйте реечный домкрат или лебедку. Перед началом монтажа установите резиновую прокладку на поверхность стакана. Когда вентилятор установлен на стакан, через отверстия продеваются анкерные болты.

Когда все закреплено, возьмите герметик и заделайте образовавшийся зазор между стаканом и самим вентилятором. Если стакан был установлен на новую конструкцию, тогда рекомендуется сделать цементно-песчаную стяжку. По контуру стакана устанавливаются фартуки или юбки из оцинковки, а также восстанавливается теплогидроизоляция нарушенных слоев крыши. В процессе этих работ соблюдайте все рекомендации и строительные нормы. В таком случае вся работа будет выполнена правильно.

Приточный вентилятор

Для чего нужна вентиляция крыши из металлочерепицы


Как работают разные типы вентиляции крыши

Герметизация швов на крупногабаритных листах препятствует проникновению воздуха. Для предотвращения образования конденсата необходимо обеспечить вентиляцию на крыше из металлочерепицы.

В зависимости от принципа работы, выделяют естественный и принудительный тип. Первый обеспечивается внутри замкнутой системы разницей температур и давления.

Второй предполагает установку специальных воздуховодов, компрессоров, вентиляторов, которые обеспечивают циркуляцию воздушных масс.

Принцип работы большей части устройств заключается в свободном движении воздуха.

Такие конструкции не требуют подключения к электрической сети, постоянного обслуживания. Вывод избыточной влаги и пара осуществляется автоматически.

Такие устройства выполняют следующие функции по защите кровли:

  • свободная циркуляция воздуха позволяет избежать скапливания конденсата, негативно воздействующего на деревянный стропильный каркас. Избыточный уровень влаги приводит к развитию плесени и грибков, размножению бактерий;
  • стабилизация внутренней температуры способствует защите от образования наледи на поверхности металлочерепицы;
  • утеплитель существенно теряет свои основные качества при намокании, которые не восстанавливаются после высыхания. Вентиляция черепицы предотвращает скопление влаги в слое утеплителя, что способствует сохранности теплоизоляции;
  • система воздуховодов предотвращает перегрев кровельного материала и нормализует температуру внутри помещения. Это особо актуально для мансардных комнат;
  • позволяют беспрепятственно выводить образовавшиеся на нижних этажах пары.

Влага под кровлей

источники влаги под кровлей жилого дома

Человек в процессе жизнедеятельности выделяет достаточно много влаги в виде паров: при дыхании, купании, мытье посуды и приготовлении пищи. Пары устремляются вверх, проникают через перекрытия и задерживаются в слое утеплителя под кровлей. Некоторые хозяева снизу прикрывают утеплитель слоем полиэтиленовой пленки, предохраняя крышу. Так вся влага остается в жилых помещениях, что тоже очень плохо. Иногда проблема частично решается выходом вентиляции через стену.

Еще один источник влаги под кровлей – конденсат. На чердак зимой проникает тепло из дома, поэтому теплый воздух соприкасается с ледяной металлической поверхностью и выпадает «роса».

Влага в подкровельном пространстве опасна:

  • Деревянные стропила, намокая, деформируются, покрываются плесенью и рассыхаются. Сильнее разрушающее действие, если стропильная система не покрыта антисептиком;
  • Утепляющий слой перестает изолировать и отлично проводит тепло или влагу;
  • Зимой металл снизу прогревается и снег на крыше тает, подмерзает и опять тает. Нагрузка на деревянные конструкции возрастает;
  • Под воздействием влаги металл может начать ржаветь. Ведь невозможно покрыть крышу, не повредив покрытие листов.

Все эти неприятности отступают, когда с помощью вентиляционных выходов оборудуется подкровельная вентиляция.

Основные принципы устройства вентиляции скатных кровель

Пример вентиляции скатных кровель

Поступление холодного уличного воздуха в подкровельное пространство обеспечивается в нижней части крыши. Для этого устраиваются, так называемые, продухи.

Выход воздуха делается сверху, чтобы вентиляция была действительно эффективной, необходимо, чтобы движение воздуха проходило по всему подкровельному пространству.

Задачи, которые должны выполнять вентиляционные трубы для металлочерепицы:

  • Удаление накопившегося водяного пара, проникающего в подкровельное пространство из помещений дома;
  • Выравнивание температуры кровли. Этот момент позволяет избежать образования сосулек и наледей на холодных карнизах вследствие стекания воды, образовавшейся при таянье снега на теплых поверхностях скатов.
  • Снижения потока тепла, возникающего в подкровельном пространстве при нагревании крыши солнцем.

Если в доме имеется вытяжка на кухне или система принудительной  вентиляции внутренних помещений на кровле в обязательном порядке устанавливают вентиляционные выходы. Выход должен быть сделан и для стояка канализации, при невыполнении этого условия в доме могут появиться малоприятные запахи.

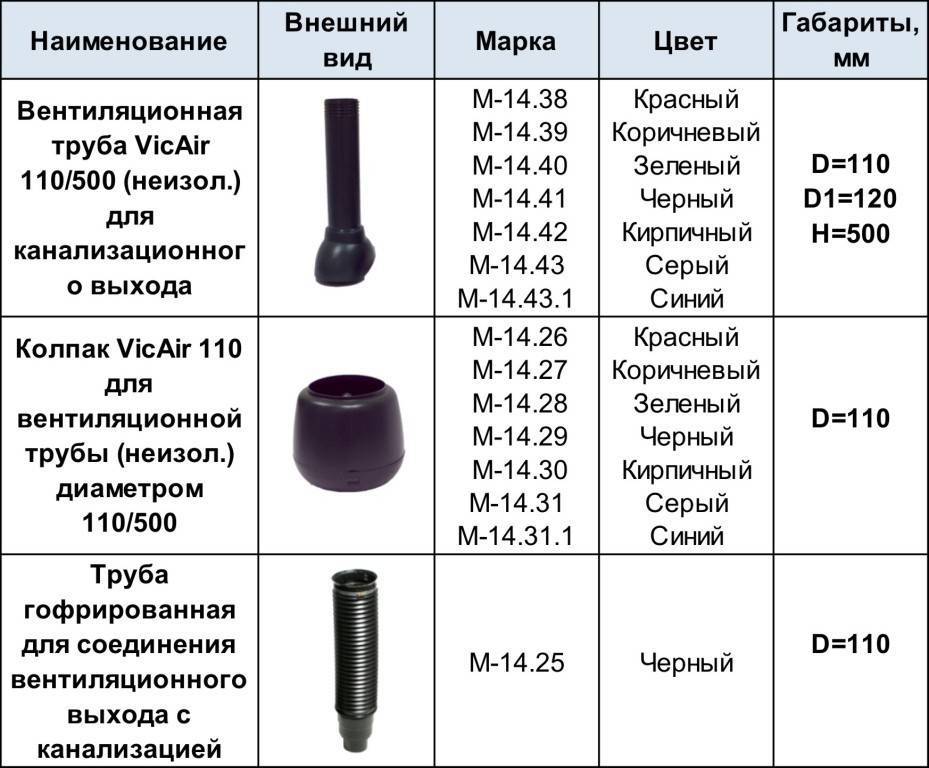

Выход фановой трубы соединяется со стояком канализации при помощи гофрированной трубы, снабженной переходным кольцом. Данный выход не оборудуется колпаком, чтобы на нем не образовывалась наледь.

Для вентиляции подкровельного пространства используют дефлекторы – вентиляторы низкого давления, они служат для удаления накопившейся влаги с чердака и кровельных конструкций.

В современном строительстве применяют несколько разновидностей систем для вентиляции кровли. Продухи или входы для воздушных потоков, как правило, закрывают декоративными решетками из металла или прочного пластика.

Выходы для воздуха могут быть:

  • Точечными;
  • Непрерывными.

Точечные выходы, называемые иначе аэраторами кровельными, устанавливают на отдельных участках конька или на скатах крыши. Эти элементы по форме напоминают грибок, некоторые модели имеют встроенные вентиляторы.

Непрерывные выходы монтируются по всех длине конька. Вентиляционные элементы кровли окрашиваются в цвет кровельного покрытия, поэтому они не портят общий вид дома.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта “пушка” не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне. Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот “поворот”. Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее “дупло” под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Способы вентиляции подкровельного пространства

Варианты вентиляции подкровельного пространствва.

Вентиляция пространства, находящегося под кровлей (чердачного перекрытия) может осуществляться двумя способами: непрерывным и точечным. Отличаются они распределением выходящего потока теплого воздуха, уносящего с собой водяные пары и создающего под крышей нормальный микроклимат.

Способ непрерывной вентиляции применим только на этапе укладки металлочерепицы на крышу. Суть ее в том, чтобы площадь вентиляционных зазоров у карниза (величина поступающих воздушных потоков) была равна площади вентиляционных зазоров у конька крыши (величина исходящих воздушных потоков). Кроме того, их общая площадь должна составлять не менее 1% от площади кровли. Как правило, вентиляционные зазоры, их размещение и площадь определяются на этапе проектирования строения, в крайнем случае, перед . Верхние зазоры выполняются конструктивно, затем закрываются специальными защитными накладками.

Второй способ сводится к направлению исходящих воздушных потоков в трубу, монтаж которой производится на крыше в непосредственной близости от конька. Устанавливается вентиляционный выход на уже собранной крыше.

Как выбрать точечный выход вентиляции

Виды вентиляционных выходов.

Для небольшого строения со скатной или вальмовой крышей при общей площади поверхности, покрытой металлочерепицей, до 60 кв.м достаточно одного точечного выходного вентиляционного элемента. Если площадь покрытия больше указанного, точечных выходов для вентиляции придется сделать несколько. Если же крыша имеет сложную конструкцию и имеет несколько коньков, точечные выходы устанавливаются возле каждого конька. Где их располагать, решает хозяин. Главное условие: каждый вентиляционный выход должен быть расположен не далее, чем в 60 см от конька. Но если на одном листе металлочерепицы уже установлен вентиляционный выход, не желательно на нем же устраивать второй, так как монтаж сопряжен с повреждением покрытия в месте врезки и крепления конструкции.

Промышленностью выпускаются готовые комплекты вентиляционных выходов для кровли из металлочерепицы. Принцип устройства самого вентиляционного выхода и технология его установки практически не зависят от фирмы-изготовителя, но различия имеются. Не только в стоимости, но и в некоторых “фишках”, как правило, далеко не лишних для того, кто решается сам сделать вентиляционный выход на крыше дома

При выборе комплекта следует обратить внимание на следующие характеристики:

  1. Профиль накладки выходного элемента должен соответствовать профилю примененной металлочерепицы.
  2. Цветовое решение.
  3. Пределы климатических условий, которые выдержит данное устройство.
  4. Комплектность. Кроме выходного элемента обязательно наличие инструкции по монтажу, шаблона, специальных накладок, крепежа и проходного элемента, без которого качественно выполнить практически невозможно. В некоторых случаях проходной элемент приобретается отдельно.
  5. Диаметр трубы. Чем больше площадь крыши, тем (в разумных пределах) большего диаметра должна быть труба. Можно сэкономить, выбрав для вентиляции небольших чердачных помещений (при сложной конструкции крыши) трубы с минимальным диаметром.
  6. Дополнительные функции, обеспечивающие более активное вентилирование (встроенный механический или электрический вентилятор) или помогающие произвести монтаж выходного элемента с большим комфортом (встроенный спиртовой уровень).

https://youtube.com/watch?v=1J7bHCdNWkg

Подготовка к монтажу выходного элемента

Любая работа не может быть выполнена без соответствующей оснастки. Для того чтобы произвести монтаж вентиляционного выхода, понадобятся следующие инструменты:

  • ножовка по металлу;
  • ножницы по металлу;
  • дрель;
  • карандаш (маркер);
  • строительный уровень;
  • шуруповерт.

Для установки проходного элемента и последующей герметизации крыши следует запастись герметиком, лучше силиконовым. Приобретенный набор элементов для вентвыхода еще раз проверяется на комплектность.

Предпочтительнее приобретать вентиляционный выход в полном комплекте. Инструкция по монтажу и сборке вентиляционного выхода должна быть изучена перед началом установки, чтобы процесс прошел гладко. При выполнении работ необходимо пользоваться “родной” инструкцией, особенно если мастер выполняет монтаж выхода впервые.

Кровельный пирог и его устройство

  • Группа: Администраторы
  • Сообщений: 410
  • Регистрация: 31 December 09

Отправлено 14 May 2010 – 11:17

Практически вся кровля подвержена появлению зарослей грибка. Как правило он начинает разрастаться с северной стороны. Производители натуральной кровли рекомендуют раз в пять, шесть лет обрабатывать антисептиком, побрызгав кровлю.

Это поможет каждому из её элементов спокойно выполнять свою работу, не опасаясь разрушения. Также от вентиляции зависит качество работы теплоизоляции, если вы выполняли эти работы при монтаже крыши, учитывая высоту трубы над коньком.

Неправильная работа вентиляции или вообще её отсутствие может привести к следующим проблемам:

  • Образование на материалах конденсата. Деревянные материалы, к примеру, стропила и балки, будут преждевременно разрушаться или перегнивать. А конденсат на металлических и других элементах вызовет их коррозию, а в дальнейшем и полное разрушение (прочитайте статью: «Как устранить конденсат под крышей «).
  • Влага образовывается и на поверхности кровли. Это уже может привести к образованию наледи и разрушению некоторых видов кровельного материала.
  • Конденсация пара на утеплителе. Слой утеплителя будет намокать и впоследствии потеряет свои теплоизоляционные свойства. Это означает, что с утеплителем может быть хуже, чем без него.

Предлагаем ознакомиться: Горчица от грибка стопы — О грибке ногтей

Особенности организации вентиляции кровли

Подкровельные вентиляционные системы бывают нескольких видов, и различаются конструктивными особенностями и ассортиментом используемых вентиляционных устройств.

Обычный влаго- теплозащитный пирог крыши состоит из нескольких слоев, каждый из которых защищен от скопления конденсата. Поэтому, конструкция «пирога» напрямую влияет на выбор вентиляционных устройств и нюансы организации вентсистемы.

Материалы, используемые при устройстве крыши здания, различаются по своим эксплуатационно-техническим качествам. На современном рынке стройматериалов представлено большое количество покрытий для кровли – металлических (профнастил, металлочерепица), асбоцементных (шифер), полимерных (мягкая черепица).

Каждый из перечисленных кровельных материалов обладает разными показателями теплопроводности, что влияет на интенсивность образования конденсата в чердачных помещениях.

Правильно подобранная и смонтированная подкровельная вентсистема должна обеспечивать:

  • Стабильный температурный баланс во всём чердачном пространстве.
  • Эффективное удаление пара, поступающего под крышу из жилых помещений.
  • Снижение уровня нагрева крыши под действием солнечных лучей.
  • Увеличение срока службы, как самих кровельных конструкций, так и всего здания.

Для создания воздухообмена в подкровельном пространстве используются следующие устройства и приспособления:

  • Продухи, располагающиеся в карнизах и коньках крыши.
  • Аэраторы.
  • Крышные вентиляторы для обустройства принудительной циркуляции воздуха.
  • Вытяжные отверстия в скатах кровли.
  • Слуховые окна чердаков.
  • Вентиляционные каналы. Актуальны для жилых мансард и чердаков, разделенных перегородками на отдельные помещения.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

  1. На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
  2. Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
  3. Крепится уплотнительная прокладка с применением жидкого герметика.
  4. На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
  5. После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

Назначение и виды грибков вентиляции

Если труба, выведенная над кровлей не оснащена никаким грибком, то эффективно выводить воздух из помещения она сможет лишь в полный штиль.

Даже самый незначительный дождь нарушит тягу или запустит поток воздуха в обратном направлении. Кроме того, в открытую трубу будут попадать пыль, снег, поднятая ветром опавшая листва, ветки и другие предметы, способные повредить систему вентиляции.


Выбирая, какой вид грибка вентиляции сделать в своем доме, отдайте предпочтение не простому зонтику, а более продвинутому дефлектору. Это обеспечит стабильную тягу в вентканале и защитит от задувания ветром

Для исключения подобных явлений на вентиляционную трубу устанавливается вентиляционный колпак, который выполняет три функции:

  • Защищает вентиляционную трубу от попадания осадков и посторонних предметов;
  • Не позволяет ветру останавливать или направлять поток воздуха в вентканале в обратном направлении;
  • Усиливает тягу при ветре.

Существует несколько видов грибков, которые имеют свои достоинства и недостатки, но как минимум один из них нужно обязательно установить. Самой простой конструкцией, устанавливаемой на вентиляционную трубу, является зонтик-дефлектор.

Он обладает достаточной функциональностью, способен усилить тягу и защитить трубу лишь от попадания в нее осадков. Используют его преимущественно в областях со средней и высокой ветровой нагрузкой. Там не требуется дополнительных ухищрений для увеличения тяги в вытяжной трубе.


Если требуется защитить вентиляцию от попадания осадков и к созданию тяги не предъявляются дополнительные требования, то зонтик-дефлектор будет практичным и недорогим решением

Широкое распространение вентиляционный зонт получил благодаря своей низкой цене и возможности самостоятельного изготовления из подручных материалов. Однако для применения в системах вентиляции, особенно естественной, он нежелателен так как практически не препятствует возникновению обратной тяги.

Более сложные и эффективные разновидности вентиляционного грибка от зонтика отличаются наличием дополнительных деталей, таких как диффузор, кольца и лопасти. Наибольшее распространение получили дефлекторы ЦАГИ, Вольперта, турбодефлекторы, флюгеры, а также подобные им изделия.


При выборе вида дефлектора изучите не только его преимущества, но и недостатки. Это позволит принять подходящее именно для вашего района решение и сведет к минимуму риск прекращения работы дефлектора

Независимо от конструкции, все дефлекторы объединяет способность усиливать тягу в вентиляции во время ветра. Такое свойство им придает специфическая форма деталей, огибая которые ветер создает области с высоким давлением и разрежением.

Именно в области разрежения устремляется воздух из вентиляционного канала, при этом скорость его движения увеличивается, соответственно растет и тяга. Большинство дефлекторов являются энергетически пассивными устройствами и не требуют подключения к питающей сети.

Кроме преимуществ дефлекторы имеют несколько недостатков:

  • В безветренную погоду они снижают тягу, препятствуя свободному выходу воздуха;
  • В морозы детали устройства могут покрываться инеем сужая отверстия для выхода воздуха;
  • Турбодефлектор и зонтик-флюгер хуже защищают от дождя, а их вращающиеся детали требуют периодического обслуживания и очистки.

Несмотря на перечисленные минусы, установку вентиляционного колпака на вытяжную трубу выполнить необходимо. Модель дефлектора подбирают, ориентируясь на стандартную ветровую нагрузку в районе.

В местах с низкой ветровой активностью, в окруженных лесом населенных пунктах устье вытяжки лучше оснастить турбинным дефлектором.

Способы обустройства вентиляции

Обеспечить кровле вентилирование можно разными способами. Выбор варианта обустройства зависит от архитектурного решения проектировщика.

Аэраторы

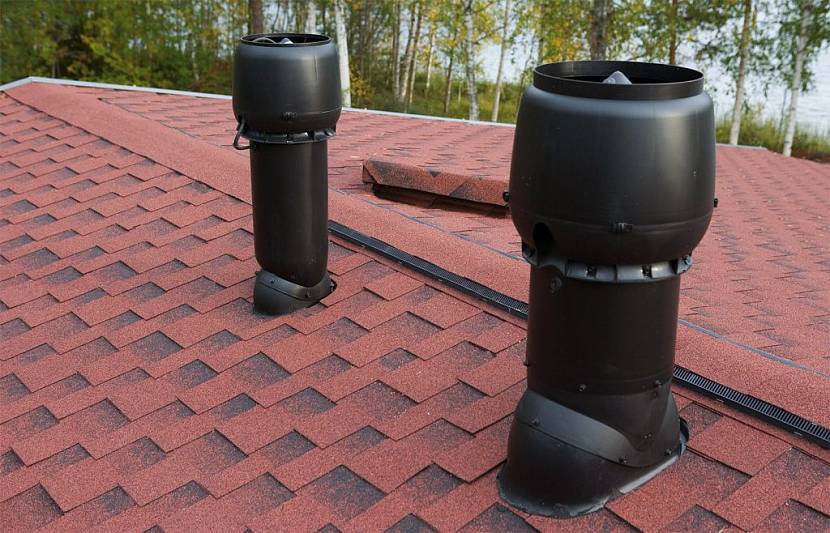

Установка кровельных аэраторов – это самый распространенный вариант. Аэратор представляет собой деталь из небольшого отрезка трубы с плоским основанием для установки на поверхности и зонтиком, закрывающим верхнее отверстие трубы от попадания осадков. Внутрь помещен защитный фильтр.

Кровля с аэраторамиИсточник mtlarena.ru

Аэраторы можно устанавливать по различным схемам. Вариант расположения этих устройств зависит от типа кровли и степени влажности в регионе. Обычно аэраторы располагают возле конька. Можно установить их точечно. Специалисты считают, что самым эффективным является монтаж непрерывного желоба аэраторов, протянутого по всему ребру крыши. Желательно устанавливать вентиляцию данного типа одновременно с обустройством вентиляционной системы всего здания.

Преимущество аэраторов в том, что они не нарушают дизайн дома. Кроме того, при их применении кровельное покрытие не должно быть герметичным, то есть его можно укладывать без применения специальной ленты и монтажной пены.

Вентилируемый карниз

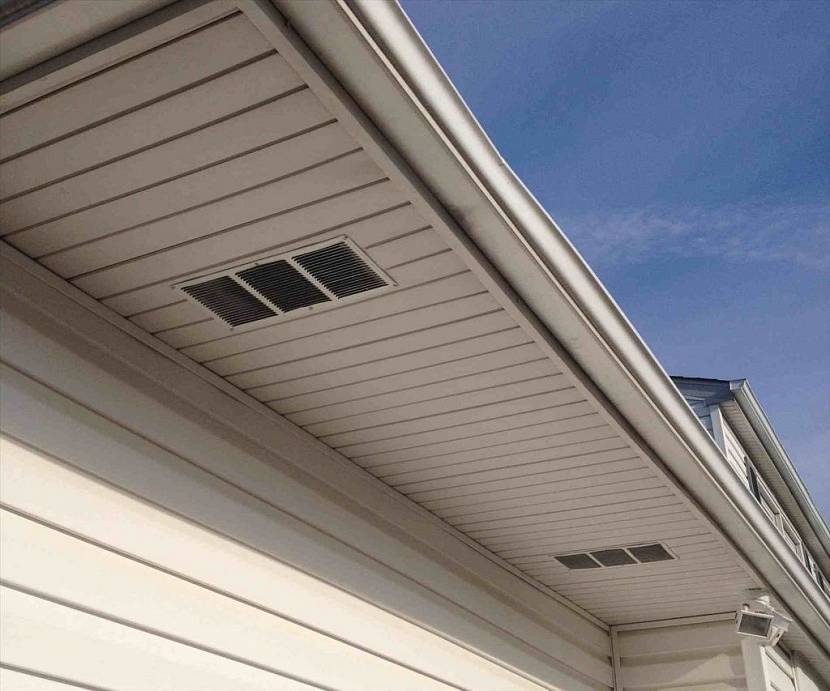

Использование вентилируемого карниза обеспечивает доступ воздуха в подкровельное пространство. В результате кровля хорошо проветривается, к тому же лучше работает вся вентиляционная схема здания. Карниз для проветривания крыши может быть обустроен разными способами:

  • использование софитов для подшивки кровли;

  • установка вентиляционных решеток;

  • установка над карнизными свесами специальных элементов с продухами.

Вентиляционная система с вентилируемым карнизомИсточник aihara-company.com

В местах установки каналов вентилирования карниза не прокладываются утепляющие материалы. Для их защиты от осадков применяются элементы водосточной системы и снегозадержатели.

Слуховое окно

Вентилирование при помощи слухового окна, это тоже достаточно распространенный вариант. Вентиляция крыши дома данным способом кроме всего прочего способствует повышению эстетичности фасадов

По форме окна могут быть различными, и важно еще на этапе проектирования продумать такой вид окон, который будет соответствовать общей стилистике здания.

Слуховые окна, это достаточно дорогостоящие в строительстве элементы крыши. Но у них есть свои неоспоримые преимущества – высокая эффективность как вентиляционной системы и эстетичный внешний вид.

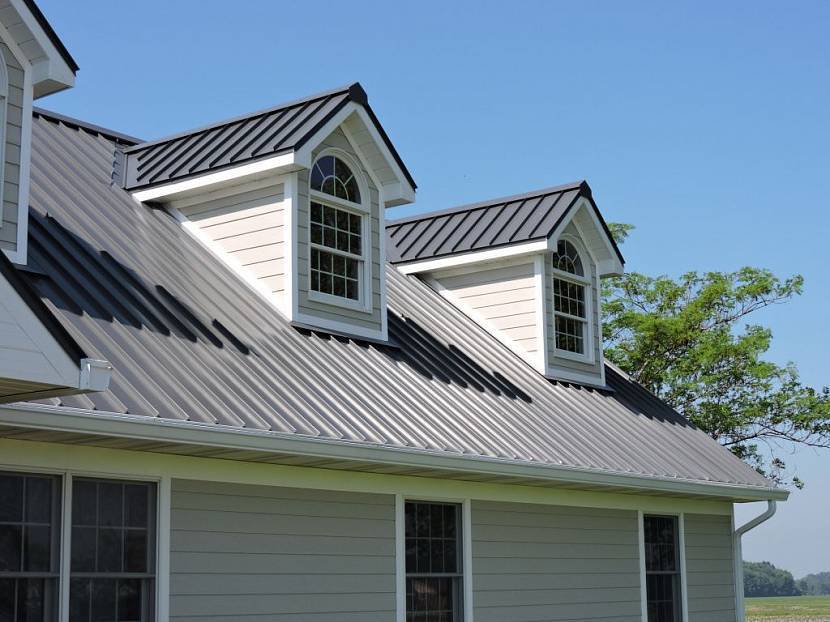

Мансардная кровля со слуховыми окнамиИсточник lestnitsygid.ru
