Навес над крыльцом частного дома

Каркас двускатного козырька

Есть как минимум два способа собрать козырек с двумя скатами: из двух или более (зависит от длины навеса) треугольных стропил или из двух прямоугольных рамок с обрешеткой, закрепленных при помощи ригелей. Второй вариант изображен на рисунке ниже, а первый будет чуть дальше.

Навес домиком — один из популярных вариантов

Способ первый

Из бруса или толстой доски собираются два четырехугольника, которые объединяются коньковой доской. Угол наклона скатов задается запилами на коньке, фиксируется ригелями — распорным брусом. Так как кровельный материал настилается от конька вниз, планки обрешетки набиваются в противоположном направлении. Под мягкую черепицу требуется сплошной настил. Это может быть влагостойкая фанера или ОСБ.

Как сделать козырек над дверью в виде домика

Также на земле собираются кронштейны — упоры, которые будут передавать нагрузку от козырька на большую площадь стены. Собрать конструкцию лучше на земле (без крепления кровельного материала). Для того чтобы поднять и закрепить навес потребуются помощники или услуги манипулятора.

Способ второй

Второй вариант — сборка отдельных стропильных конструкций. Может быть этот вариант покажется вам проще — по такому принципу собираются все двускатные кровли.

Пример двускатного крыльца со стропильной системой

Тут тоже собирается рама из бруса и нужны кронштейны. Но рама лежит в горизонтальной плоскости, опираясь на кронштейны. Собираются два — три треугольника из стропил, которые опираются на коньковую балку, а она упирается в стойку, которая вторым концом закреплена на раме. Получается мини-модель обычной стропильной системы.

Чтобы улучшить внешний вид, возле стойки ставят укосы. На фото сверху они изогнутые, но это далеко не обязательно. Можно сделать просто из бруса, запилив его под нужным углом. Собирать систему тоже лучше на земле — ровно соединить на высоте не получится.

Из металла

Если каркас козырька будет из металлической трубы, все намного проще. Труба имеет большую несущую способность, поэтому опорных и вспомогательных элементов намного меньше.

Варят два одинаковых треугольника — по размерам будущего навеса. Соединяют их перемычками, длина которых определяется «глубиной» козырька. Чтобы облицовка не прогибалась, наваривают дополнительные перекладины.

Двускатный козырек над крыльцом из металлической трубы

Готовая конструкция навеса дополняется кронштейнами — упорами. На рисунке выше козырек над крыльцом имеет только упор без укосов. Для регионов с малоснежной зимой этого достаточно, а чтобы удержать солидную массу снега, понадобится укос или стойка. А может быть, и то, и другое (как на схеме ниже).

Красивый двускатный навес над входом, из стальной трубы с фигурными упорами и столбами (схема с размерами)

Декоративные элементы — необязательная часть. Тут может быть обычный треугольник.

Требования к конструкции

Помимо внешнего вида, при устройстве козырька придется подумать и о его прочности, долговечности, а так же о том, насколько хорошо он будет справляться с возложенными на него функциями. Поэтому, для начала нужно продумать саму конструкцию.

Она должна:

Быть прочной и надежно закрепленной на своем месте, выдерживать сильные ветра и не прогибаться под весом снега зимой.

Конструкция должны выдерживать вес снега

  • Хорошо защищать крыльцо и дверь от осадков. Для этого навес по периметру делают больше входной зоны минимум на 30 см. Можно учесть и преобладающие ветра в вашей местности, и загородить проем между опорными столбами с этой стороны, чтобы защититься от косого дождя.
  • Не требовать постоянного внимания и ремонта.

Решив эти задачи, можно подумать и о гармоничном сочетании навеса с обликом дома, выбирая материалы, которые позволят собрать задуманную конструкцию.

Вариант козырька с опорной балкой

При сооружении облегченного козырька с опорой на стену (без отдельных стоек у крыльца) на ней сначала размечаются места крепления продольной балки 100 на 100, после чего она фиксируется посредством анкеров.

Оптимальный вариант – пустить от них укосины из того же бруса, фиксируемые на крайних стропилах козырька поближе к его внешнему срезу. После их закрепления скобами каркас конструкции принимает полностью оформленный вид.

При небольших размерах облегченной конструкции допускается монтировать эту часть козырька непосредственно на земле

По окончании сборки вместе с двумя или тремя помощниками каркас осторожно поднимается и закрепляется на продольной опоре и двух стенных стойках. Все, что останется сделать после его подъема, – это надежно закрепить козырек во всех местах сопряжения с балками (включая укосины)

Стоит отметить, что самостоятельно изготовить деревянный козырек или навес над входом в частный дом не представляется чем-то совершенно невозможным. Для этого в первую очередь следует ознакомиться со всеми инструкциями и рекомендациями, приведенными в соответствующих разделах. И лишь после их усвоения можно будет переходить к подготовке эскиза будущей конструкции и закупке всего необходимого строительного материала.

Изготовление односкатной конструкции

  1. Габариты элемента рассчитывают, исходя из площади крыльца с учетом уклона конструкции в пределах 20 градусов. Для обеспечения полноценного укрытия крылечка, габариты конструкции высчитывают на 30-50 см больше крыльца.
  2. После изготовления основы, ее крепят в нужном месте. Специалисты рекомендуют зафиксировать настенную балку и откосы при помощи анкерных болтов.
  3. На каркас прикручивают реечную обрешетку для металлочерепицы или профлиста. Для мягкой кровли рекомендуется использовать сплошную основу.
  4. Следующим этапом работы будет крепление кровли, верхней планки и детали для водостока.
  5. Части конструкции следует покрыть защитными составами для продления срока эксплуатации изделия.

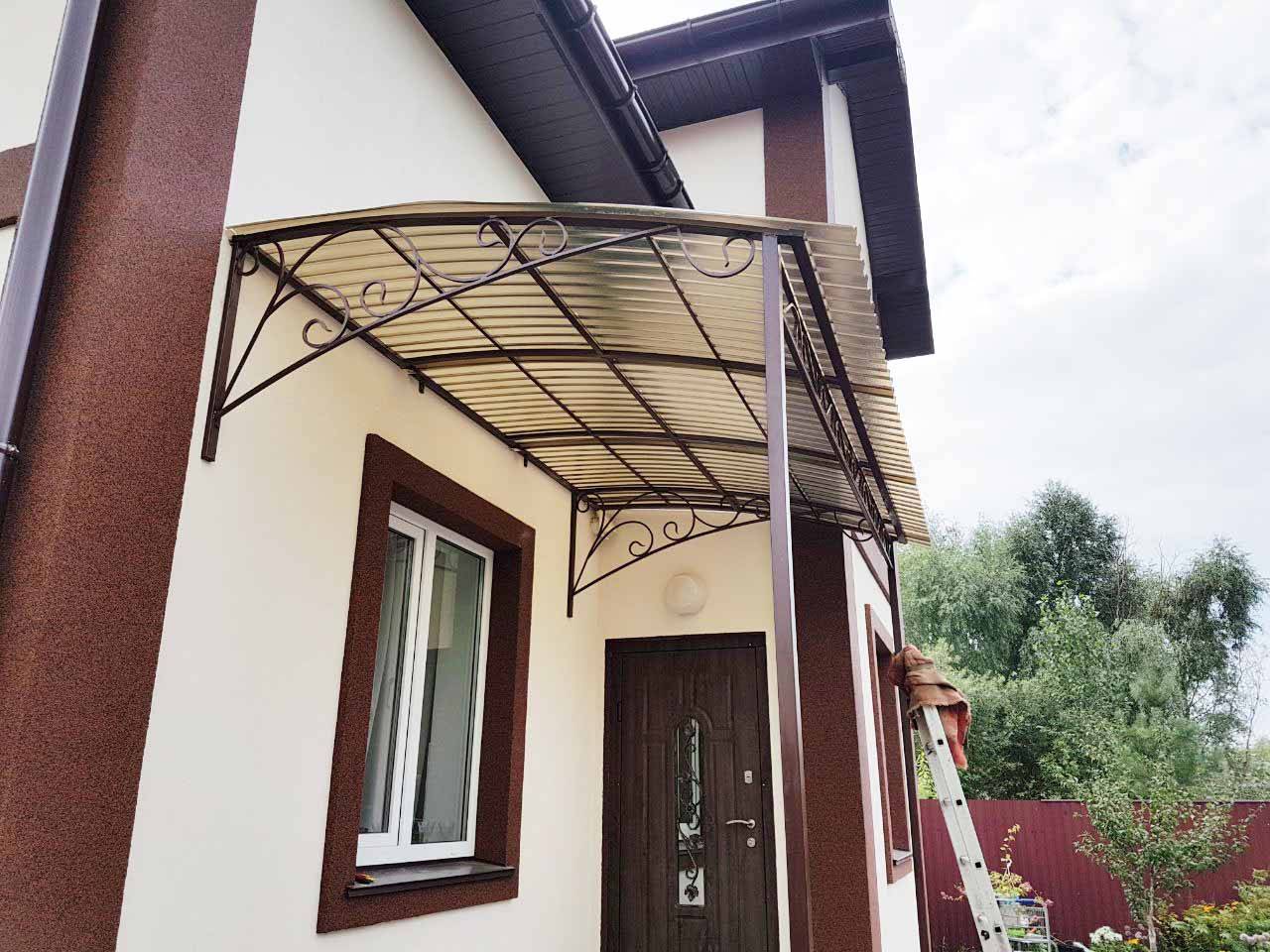

Металлический козырек рекомендуется дополнить оригинальными ажурными упорными элементами.

Основные правила выбора навеса

Перед тем как приступить к изготовлению навесов над входной дверью, нужно учесть, что существуют определенные требованиям с таким сооружениям. Только в этом случае конструкция будет эффективно выполнять свои функции. Так, козырьки должны:

  • выдерживать свой вес, а также массу снега, иных осадков и насаждений;
  • быть такой формы, которая защитит не только входную дверь, а и полностью все крыльцо;
  • иметь сливную систему, чтобы стекала скопившаяся вода. Это может быть накопительный вид или канализация;
  • быть изготовлены из прочных материалов, отличающиеся стойкостью к ветровым нагрузкам;
  • крепиться к стене 6-8 металлическими анкерами;
  • гармонично смотреться с общим стилем дома, в этом случае имеет значение конструкция, цвет и форма.

При разработке конструкции козырька обязательно необходимо учитывать материал изготовления, тип навеса, его размеры и расположение

Также важное значение имеет то, над каким входом появится конструкция, будет ли она закрывать окно или нет

Возведение навеса: этапы строительства

Когда вся предварительная работа завершена, пора приступать к созданию конструкции.

Опора

На первом этапе строительства при дополнительной поддержке навеса нужно точно знать глубину установки столбов. В каждом регионе свои показатели промерзания почвы. Если проигнорировать этот фактор и недостаточно заглубить опоры, то деформация почвы сдвинет их и нарушит геометрию и прочность конструкции.

При установке опор нужно знать глубину столбов.

Для средней полосы этот показатель составляет 1,2 м. Поэтому при расчете длины столбов следует учитывать это расстояние. В южных регионах заглубление на 60–80 см считается достаточным, для северных величина промерзания намного выше.

Способы установки:

  1. Вбивание. Металлические сваи вдавливают в каменистую почву, что позволяет создать плотную подушку (деревянные при этом способе вкручивают в землю).
  2. Армирование. Выкапывают небольшие ямки (70 см), затем вбивают по 4 прута, которые крепят к опоре. Такая технология позволяет надежно закрепить основание без глубокого вкапывания.
  3. Бетонирование. Столбы устанавливают в заранее подготовленные ямы и заливают раствором. Предварительно под опоры засыпают подушку из мелкого гравия и песка.

Их вкручивают с двух сторон от стоек. Это необходимо для придания прочности строению.

Сборка каркаса

Прежде чем собрать воедино конструкцию, надо подготовить элементы согласно чертежу. Для этого отмеряют нужную длину детали, маркируют и делают пропил (элементы из профиля нарезают шлифмашиной, а деревянные – пилой). Основа полностью или частично собирается на земле.

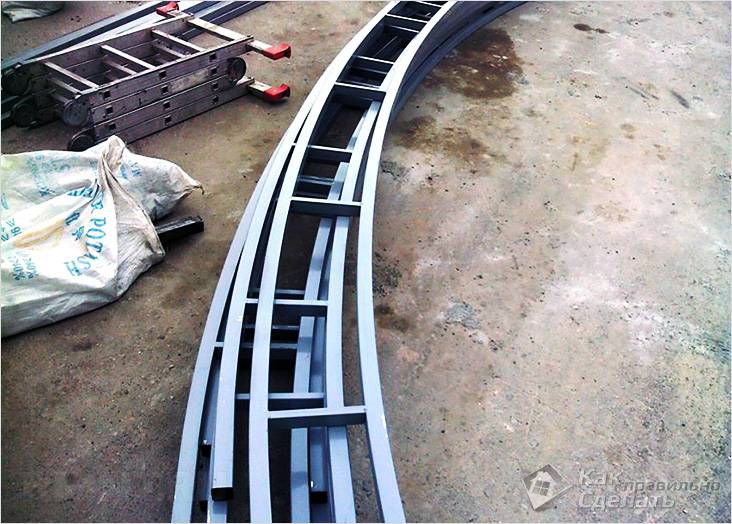

Для соединения металлических деталей используют сварочный аппарат. Чтобы шов не выделялся, его следует обработать наждачной бумагой. Для создания прочного деревянного каркаса понадобятся молоток, гвозди, шуруповерт, саморезы и металлические уголки. Изделие должно обладать повышенной жесткостью, укрепить его помогут перемычки. При этом чем больше размер каркаса, тем их потребуется больше.

Сборка каркаса происходит в соответствии с чертежом.

Затем в профиле необходимо сделать нужное количество отверстий, чтобы надежно прикрепить изделие к стене дома.

Крепление

Собранная конструкция может обладать большим весом, поэтому для ее монтажа следует пригласить помощника. Прежде чем прикреплять изделие, сделайте точную разметку. Если несущая стена непрочная или состоит из нескольких слоев, следует сначала усилить ее часть с внутренней стороны. Крепление каркаса происходит с помощью стальной стяжки или закладных деталей

Важно, чтобы все части конструкции были надежно соединены и не двигались

Покрытие навеса

Кровельный настил должен плотно прилегать к основе с учетом порывов ветра и теплового расширения материала. Чтобы закрепить покрытие, используют толевые гвозди, скобы, саморезы с пресс-шляпками, шиферные гвозди, шурупы, кровельные саморезы, заклепки в зависимости от типа материала.

Если вы используете поликарбонат, не крепите листы вплотную друг к другу, т.к. под воздействием температур покрытие, расширяясь, будет разрушаться. Чтобы полимер мог двигаться, отверстия делают больше, чем диаметр крепежа, на 3–5 мм. Защиту от влаги обеспечивают силиконовые прокладки.

Покрытие навеса должен плотно прилегать к основе, его крепят гвоздями.

Укладку шифера производят с нижнего рада. Его устанавливают с небольшим нахлестом. Самую верхнюю точку крепят специальными шиферными гвоздями. Поскольку при нагревании материал расширяется, вбивают расходники не до конца, оставляя промежуток в 1 мм.

При установке металлочерепицы или листового железа предварительно создают звукоизоляционную подложку. Гибкая черепица укладывается внахлест и закрепляется с помощью саморезов.

Как соединить козырек над крыльцом и стену дома

Один из самых сложных моментов — состыковать покрытие козырька над крыльцом так, чтобы по стене не стекала вода. Обычно используют стандартные методы стыковки кровли — при помощи отбойной планки. Этот метод подходит для любого кровельного материала, а также для листового металла и древесины. Надо будет только правильно подобрать цвет. Тут есть два подхода: в тон со стеной или в тон с кровельным покрытием козырька. Варианты равноценные, так что решать/выбирать вам.

Как сделать примыкание козырька к стене

Под отбойную планку в стене делают штробу (глубиной 5-7 мм). В углубление вставляют край планки, крепят его, шов заделывают влагостойким герметиком для наружного применения. Другой край планки лежит на кровельном материале. Когда вода сбегает по стене, она перетекает на планку, с нее, минуя место стыка, на кровельный материал и дальше в систему ливнестока или прямо на землю — у кого как сделано.

Если используете металлочерепицу, у продавцов есть специальный пристенный профиль

Его же можно использовать и с другими материалами — важно подобрать цвет. В штатный узел входят резиновые уплотнители, которые подкладывают в паре сантиметров от наружного края

В этом случае при сильном ветре, вода и мусор не попадают под планку.

Штатное решение для металлочерепицы. Подойдет и для шифера, профнастила

Если козырек над входной дверью и крыльцом делают из поликарбоната, стекла или листового пластика, описанный выше способ неприемлем — выглядит слишком грубо. В этом случае есть два варианта:

  • Между поликарбонатом и стеной проложить уплотнительную ленту из резины или полиуретана. Материал через эту прокладку прижимают к стене, потом фиксируют при помощи саморезов к каркасу. Уплотнители надо искать в точках продажи поликарбоната.

  • Расположить лист как можно плотнее к стене, а стык пройти прозрачным герметиком (не белым, потому что он быстро станет непонятного цвета).

Других хороших вариантов нет. Можно только скомбинировать оба предложенных для надежности.

Навес или козырек

Несмотря на внешнюю схожесть, оба изделия обладают рядом принципиальных различий.

  • Навес обязательно оснащается вертикальными столбами-подпорками, тогда как козырек таковых не имеет.
  • Площадь навеса заметно больше, чем козырька.

При подборе варианта, наиболее подходящего для строения, важно учесть ряд факторов.

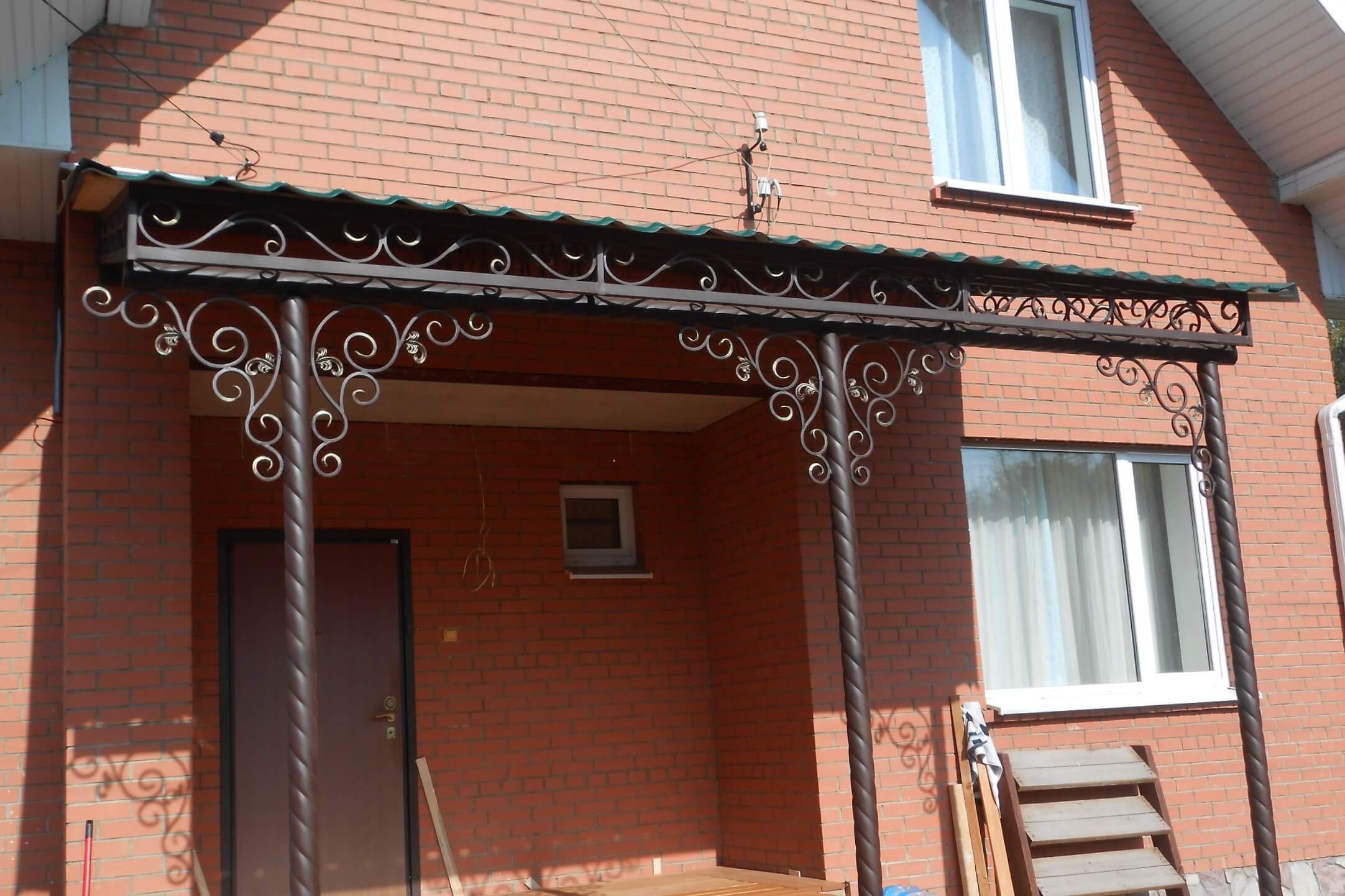

  • Конструкция должна соответствовать размерам и назначению здания. К примеру, кованые козырьки будут выглядеть неуместно при размещении на скромных дачных домиках-времянках. Массивный и громоздкий навес может испортить впечатление от парадного входа в коттедж.
  • Опорные элементы для навеса желательно изготовить из того же материала, что и само здание. Иначе конструкция может показаться чужеродным дополнением и вызвать искреннее недоумение.
  • На стадии планирования требуется точно определиться с габаритами и дизайном конструкции.

Материал для опор

Для опоры можно использовать такие материалы:

  • Опорный столб из металла. Его можно применять в любой конструкции. При этом она будет более надежной, крепкой и практичной. Обшить такую опоре можно любым кровельным материалом. Для ухода достаточно будет покрыть поверхность защитным антикоррозийным средством или просто покрасить.
  • Деревянные опорные столбы. Подойдут для домов, построенных из аналогичного материала или обшитых вагонкой под дерево. Но за такими опорами необходимо регулярно ухаживать, обрабатывая их специальными веществами. Кроме того, если входная дверь выходит на солнечную сторону, то деревянные столбы быстро выйдут из строя: покроются трещинами или скрутятся.

Деревянные опоры смотрятся оригинально на общем фоне дома Источник static.wixstatic.com

Столбы из кирпича. Это идеальный вариант для тяжелых конструкций. Их можно отделать плиткой. Единственный недостаток в том, что их тяжело делать. Таким образом строительство будет стоить намного дороже. Чтобы опору сделать более прочной, в центре устанавливается металлическая арматура.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º

Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем

Фермы для кровли

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес

https://youtube.com/watch?v=s3JfpBOw1Dc

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

  • односкатными;
  • двускатными;
  • многоскатными;

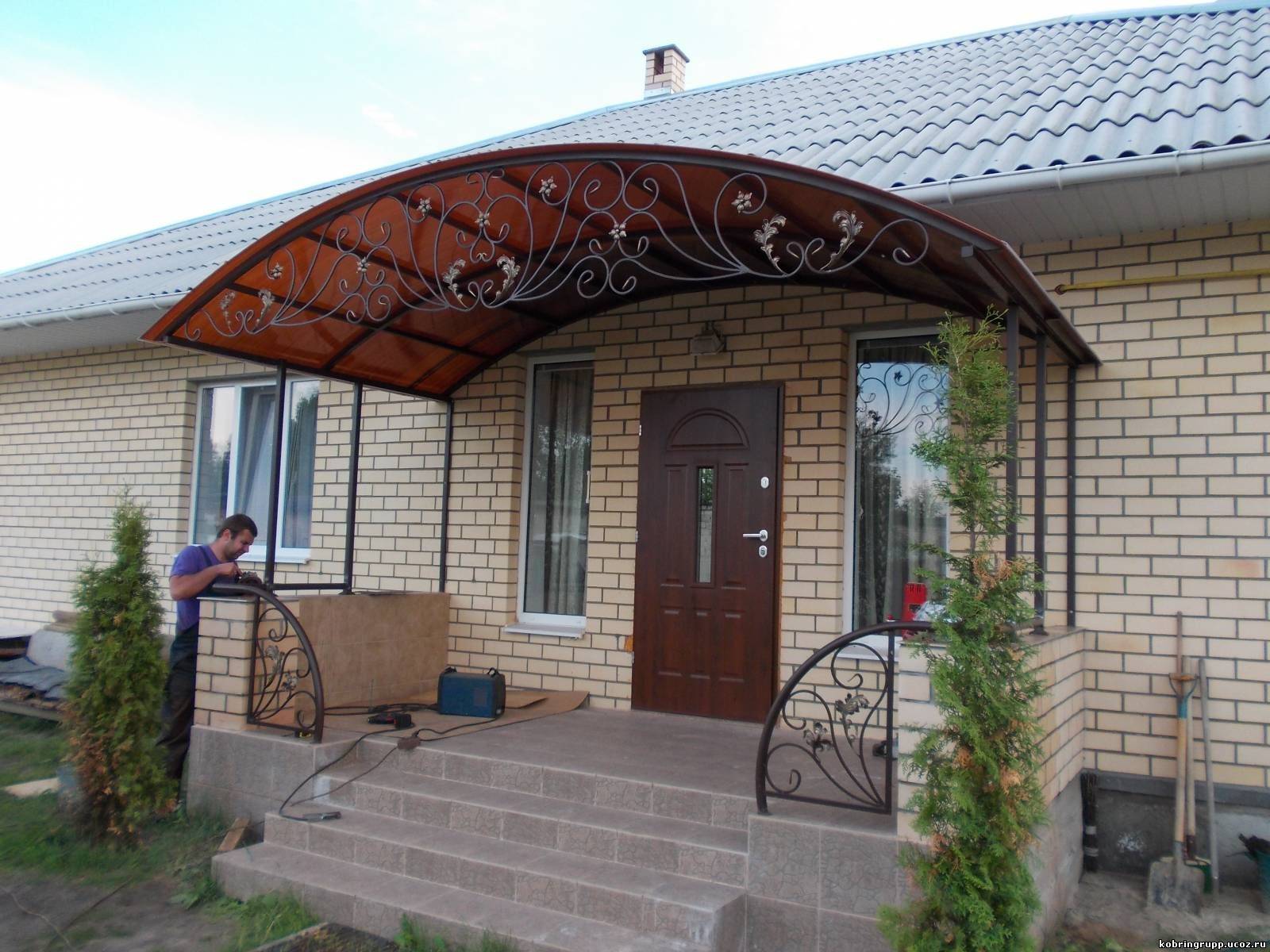

  • арочными;
  • куполообразными;
  • вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

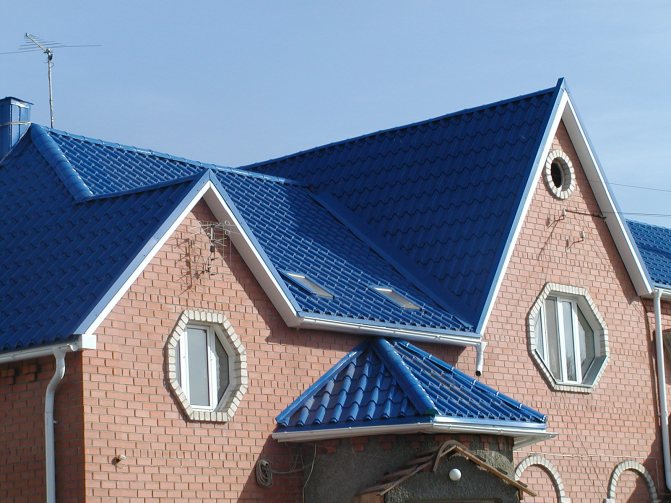

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными

Кровельный настил

Выбор кровельного настила является важным шагом при проектировании конструкции козырька над входом. Все материалы, которые подходят для этих целей можно разделить на две большие группы:

  • полимерные;
  • металлические.

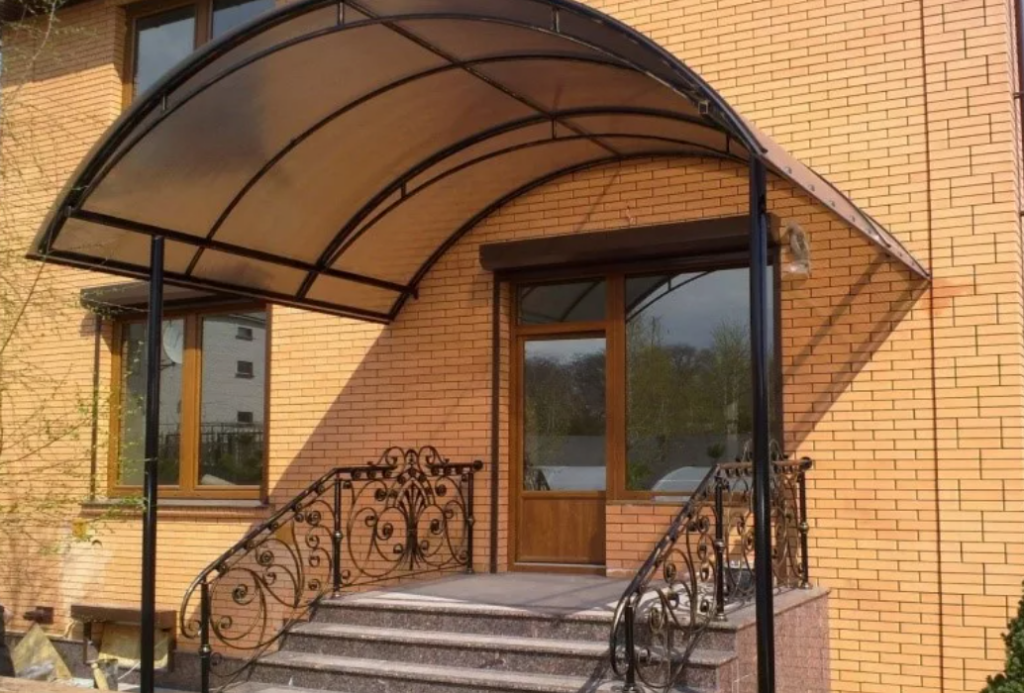

Из первой группы чаще всего останавливают свой выбор на сотовом поликарбонате. Это действительно хороший материал, который обладает такими плюсами:

  • небольшой вес;
  • простота монтажа;
  • светопропускающая способность;
  • приятный внешний вид;
  • простота придания округлой формы;
  • разнообразие цветовых решений;
  • устойчивость к химическим воздействиям.

Поликарбонат способен частично пропускать свет, что бывает полезным для козырька. Перед покупкой поликарбоната необходимо удостовериться, что он имеет защитную пленку, которая минимизирует воздействие ультрафиолетовых лучей. Если такой пленки не будет, тогда материал быстро рассохнется и потрескается. Из недостатков поликарбоната критическим может быть его хрупкость. Если в местности, где планируется установка козырька не является редкостью град, тогда лучше выбрать другой вид настила, т. к. при первых же осадках поликарбонат будет полностью поврежден.

Из металлических кровельных настилов наиболее распространенными являются профнастил и металлическая черепица. Они имеют схожие свойства, но металлочерепица смотрится привлекательнее. Из положительных качеств этих материалов стоит выделить:

  • механическая прочность;
  • небольшой вес;
  • продолжительный срок службы;
  • возможность самостоятельной установки;
  • возможность придания округлой формы;
  • доступная цена;
  • широкий выбор цветовых решений.

По механической прочности металлические настилы превосходят поликарбонат. Их также можно изгибать до определенного радиуса, чтобы получить требуемую форму козырька. Металлочерепица и профнастил более устойчивы к ветровым нагрузкам. Сильный град способен оставить вмятины, но не пробьет металлический лист. Из недостатков материала можно отметить его шумность. Даже маленький дождь будет хорошо барабанить по козырьку.

Дизайн козырька

При выборе конструкции козырька над входом из дерева необходимо попытаться совместить функциональность и архитектурную привлекательность, позволяющую ему гармонично смотреться на фоне частного строения. Вместе с тем нельзя забывать и о правильности подбора материала для кровли, ее размерах и форме, а также о том, чтобы уложиться в бюджет планируемых строительных работ.

По способу фиксации на опорной конструкции деревянный козырек может иметь следующие исполнения:

  • капитальный навес с опорой на вертикальные стойки;
  • облегченный козырек с закрепленной на стене несущей (опорной) балкой;
  • вариант, изготавливаемый в виде подвесной (консольной) конструкции.

Перед изготовлением деревянных козырьков над крыльцом своими руками следует учитывать способность исполнителя реализовать данное дизайнерское решение. Так, например, для массивных навесных конструкций потребуется дополнительное усиление в виде деревянных балок или металлических опор, с которыми в одиночку справиться будет совсем непросто. Для облегченного козырькового варианта всего этого не нужно, но в этом случае придется побеспокоиться о надежности и прочности самого сооружения.

Наиболее подходящим для частной постройки считается деревянный навес над крыльцом, двумя своими точками опирающийся на балку, монтируемую на стене. Два наружных угла такой конструкции закрепляются на опорах, принимающих часть ее веса на себя.
