Свойства и характеристики нержавейки для отопления: гофры, гофротрубы, гофрированной трубы

Монтаж дымохода из нержавейки – как работать с сэндвич-трубами?

В наши дни вместо кладки привычного кирпичного дымохода для отвода продуктов горения все чаще прибегают к установке дымоходов из нержавеющей стали. Популярность подобных сборных конструкций модульного типа объясняется простотой сборки, долгим сроком службы и высокой надежностью. При желании собрать дымоход можно самостоятельно, но для этого необходимо разбираться в особенностях конструкции и соблюдать основные технологические требования. Рассмотрим каждый из перечисленных пунктов подробнее.

  • 1 Назначение и параметры нержавеющих дымоходов
  • 2 Инструкция по внутренней установке – все работы от А до Я
  • 3 Наружная установка дымохода из нержавейки – как действовать?

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным

Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

  • округлая форма с гладкой поверхностью, что содействует стабильной тяге;
  • минимальное образование конденсата;
  • высокие характеристики термостойкости, герметичности соединений;
  • высокая пожаростойкость и безопасность;
  • простая сборка и обслуживание.

Покупая дымоходы модульного типа из нержавейки, обязательно подбирайте их в соответствии с мощностью вашего котла или печи.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

  • 304 – лучшее решение для менее агрессивных сред;
  • 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
  • 316 – хорошо противостоят воздействию кислотных соединений;
  • 321 – обладают повышенной термостойкостью, до 850°;
  • 409 – для каминов, печей, твердотопливных котлов;
  • 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

Минусы расположения труб отопления в полу

При необходимости сделать отверстие в полу, к примеру, для монтажа деревянных конструкций, могут возникнуть затруднения. Работы надо проводить аккуратно, исключая повреждения труб отопления. Чтобы исключить подобные ситуации после укладки труб должна составляться схема их расположения.

Трудности, связанные с возможным ремонтом могут стать препятствием для укладки труб в полу.

Обнаружить течь при закрытой укладке непросто. Первым её признаком являются мокрые пятна на полу. Они могут долго оставаться незамеченными под финишным покрытием. Диаметр пятен варьируется в зависимости от срока обнаружения и размера отверстия в трубе. Если их размер достаточно велик, обнаружить течь сложно. Когда отсутствуют явные признаки, негерметичность системы можно заметить по падению давления (показаниям манометра) или мокрым стенам и подтёкам на потолке нижнего этажа.

После обнаружения утечки теплоносителя предстоит достаточно трудоёмкий процесс. Необходимо удалить часть финишного покрытия, аккуратно вскрыть место дефекта, установить муфту или заменить часть трубы. После этого место ремонта снова заливается раствором. И всё же, после проделанных манипуляций, остается риск протекания, потому как система имеет теперь разъёмное соединение. Поэтому, желательно заменить весь контур.

При ремонте труб, уложенных под деревянное покрытие, процесс не столь трудоёмкий, хотя убрать финишное покрытие всё равно придётся.

Возможность замены без вскрытия относится, как правило, к гибким трубам (сшитый полиэтилен, металлопластик) и подходит только при лучевой разводке, то есть когда к каждому радиатору от коллектора подходит пара труб.

Замена возможна только при следующих условиях: трубы отопления уложены в гофротрубу, длина трубы не более 10м, гофра не сдавлена стяжкой, количество изгибов минимальное, а их радиус превышает 10-12 диаметров трубы. Данные получены опытным путём и могут иметь отклонения.

  • Более высокая стоимость по сравнению с традиционной схемой монтажа. Расходы увеличатся в 5-10 раз. Конечная цена будет зависеть от стоимости материала и выполняемых работ.
  • Тепловая мощность, получаемая только при нагреве пола, ограничена и без настенных нагревателей её может не хватить для обогрева помещения. Будут ли прогревать трубы под полом всю комнату? На сколько эффективна в ней теплоизоляция? Достаточна ли температура прогрева только от труб в полу, если за окном 40-50 градусов ниже нуля? На эти вопросы следует найти ответы перед проведением монтажа.

Также к недостаткам монтажа закрытым способом можно отнести увеличение высоты пола от 8 до 13 см и сложность монтажа в помещениях, где уже живут люди (придётся полностью освобождать пространство от мебели).

Как выбрать и монтаж гофротрубы

При выборе гофры учтите цели, для которых планируется ее применение. Смотрите на диаметр и сечение, которое должно подходит к мощности применяемого оборудования. Важна также марка стали и вид гофротруб. Качественный товар должен иметь максимально давление до 50 бар, работать при температурах от -50 до +110 градусов Цельсия, а также иметь в комплекте необходимые элементы для соединения.

Во время осмотра обратите внимание на целостность конструкции, идентичность расстояний между элементами, а также быстрый возврат в случае изгиба. Осмотрите уплотнительные кольца фитингов

На них не должно быть повреждений. Не менее важный критерий — гладкость поверхности. Перед оформлением заказа или покупкой в магазине точно измерьте длину и объем системы отопления.

Важный момент — целостность упаковки. Если она порвана, возможно, имело место механическое воздействие во время транспортировки. Посмотрите на этикетку, производителя и соответствие товара требованиям ГОСТ.

Перед выполнением установочных работ необходимо подготовить:

  • труборез (ножницы для резки гофры);
  • устройство для прессовки фитингов;
  • ключ для обжима;
  • оборудование для развальцовки торца.

Прокладка гофрированной трубы для отопления начинается с подготовки участков необходимой длины для укладки на объекте. На следующем этапе участки трубы соединяются с помощью фитингов и укладываются по заранее предусмотренной трассе. На завершающем этапе проверяется герметичность системы.

Технология монтажа гофрированной трубы из нержавеющей стали

Следует отметить, что установка гофрированных труб отличается простотой процесса. Благодаря многообразию видов фитингов вполне реально собрать любую систему самостоятельно, без привлечения специалистов. Главное – соблюдать в процессе монтажа последовательность технологических этапов и правильность выполняемых работ, что в итоге позволит получить прочное, надежное и долговечное соединение труб.

Непосредственно технология монтажа предполагает четкую последовательность определенных действий:

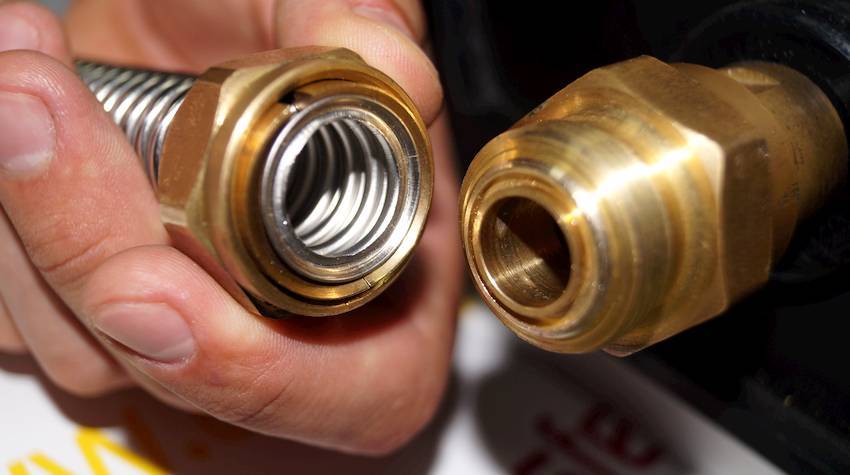

  1. Подключение фитингов к трубам и смесителям. На этом этапе необходимо убедиться в том, что накидная гайка на боковой части подсоединения трубопровода не затянута.
  2. Обрезание необходимого количества материала. Делать это требуется с помощью специального инструмента – роликового трубореза. Срез должен быть аккуратным, без заусениц.
  3. Трубу вставляют в фитинг и затягивают накидную гайку.
  4. Трубопровод фиксируют в нужном положении, используя с этой целью специальные крепежи в виде клипс и хомутов.
  5. Проверка исправности системы. При выявлении утечки необходимо немного сильнее закрутить накидные гайки.

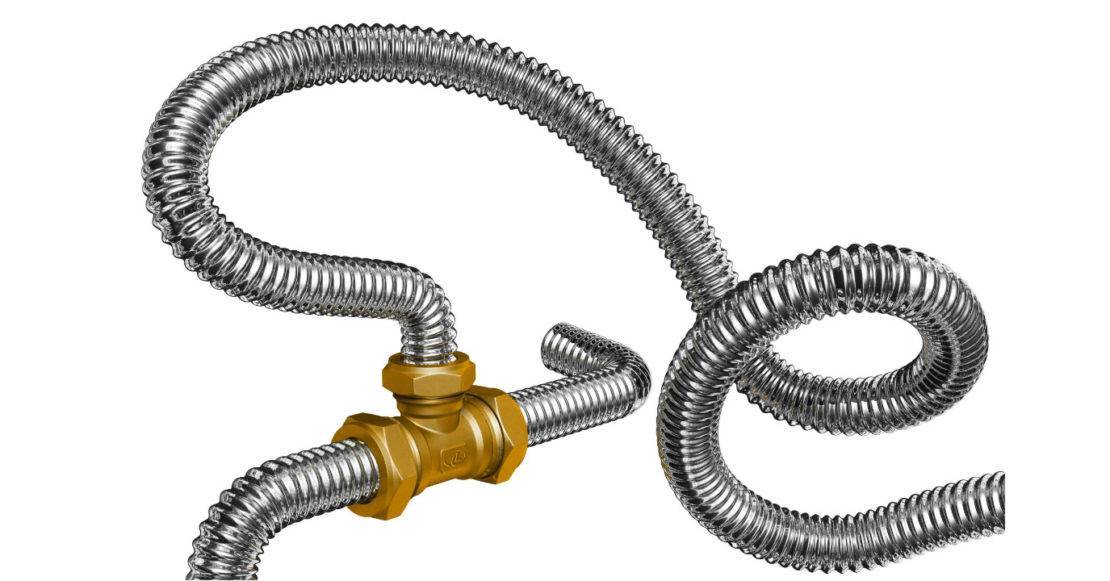

Благодаря многообразию видов фитингов вполне реально собрать любую систему самостоятельно, без привлечения специалистов

Особенности дымоходов из гофрированных труб

Область применения

Ремонт изогнутых кирпичных дымоходов

Гофрированные стальные дымоходы предназначены для комплектации отопительного оборудования, работающего на жидком, газообразном и твердом топливе, и могут использоваться практически с любыми видами котлов, бойлеров, колонок и каминов, так как обладают хорошей герметичностью и жаропрочностью.

Установка такого дымохода оказывает положительное влияние на работу отопительных котлов.

Гофрированные трубы из нержавейки могут использоваться для устройства:

  • внутренних дымоходов;
  • наружных дымоходов;
  • переходников, соединяющих выходной патрубок отопительного прибора с основным дымоходом;
  • а также для гильзования (ремонта) кирпичных дымоходов, имеющих изгибы.

Хомут для крепления гофры к выходному патрубку

Конструкция дымохода

Стальные гофрированные дымоходы изготавливаются в виде цилиндрических труб, выполненных из закрученных спиралью отдельных гофрированных полос толщиной от 0,12 мм до 1 мм .

Полосы соединяются по окружности сплошным замковым швом, который обеспечивает герметичность, гибкость дымохода и его способность к сжатию и растяжению до некоторой длины. Это бывает необходимо во время монтажа, например, для насаживания трубы на выходной патрубок котла.

Такие трубы имеют разные размеры сечения, поэтому их несложно подобрать к любому выходному патрубку.

Для соединения гофрированных стальных труб не требуется сварка, они скрепляются между собой хомутами с одновременным креплением теплоизоляции. Такой способ монтажа очень удобен, так как в случае необходимости дымоход гофрированный будет легко разобрать, чтобы очистить его от сажи, а затем вновь установить на место.

Преимущества и недостатки

У гофрированных труб масса достоинств, которые часто являются решающими при выборе дымохода.

К ним в первую очередь можно отнести:

  • Гибкость и эластичность. Конструкция позволяет изгибать гофрированную трубу практически под любым углом, что очень удобно, когда дымоходу требуется создать уклон, например, для обхождения потолочных балок.
  • Возможность монтажа без использования дорогостоящих комплектующих  — уголков, переходников, отводов и т. д. Труба гофрированная для дымохода без ущерба для своей целостности изогнется в нужном вам направлении.

Плюсы и минусы продукции

Причины популярности гофрированных труб заключаются в высоком качестве этих изделий и выдающихся характеристиках.

Среди основных полюсов продукции следует выделить ее:

  1. Долговечность. Изделия сочетают в себе высокие показатели гибкости и прочности. Гофра не подвергается возникновению трещин. Она устойчива к физическим воздействиям. Сечение таких конструкций не изменяется даже после пятидесяти лет интенсивной эксплуатации.
  2. Доступная стоимость. На фоне продукции из меди гофрированная нержавеющая труба из стали отличается более низкой ценой. При этом ее эксплуатационные характеристики практически не уступают конструкциям из меди.

Внутри рассматриваемых трубных изделий не накапливаются элементы накипи и отложения из соли. Стойкость к зарастанию делает использование этой продукции очень выгодным. Контура отопления созданные на ее основе будет работать стабильно и бесперебойно. В результате отсутствия отложений в носителе также повысится и срок эксплуатации используемых нагревательных агрегатов.

Гофра из нержавеющей стали компактная и легкая. Ее легко можно доставить к месту последующего монтажа.
Устанавливать трубопроводы из рассматриваемой продукции достаточно легко. Для решения этой задачи вам не понадобиться владеть большим числом профессиональных навыков и знаний. Справиться с монтажом можно самостоятельно, без привлечения сторонних специалистов.

Согласно существующей статистики установка гофрированных стальных труб происходит в три раза быстрее, чем процедура с использованием конструкций из альтернативных материалов. Все это делает гофру из нержавейки наиболее оптимальным сантехническим материалом при обустройстве отопительных систем.

Гофра из нержавейки характеризуется:

  1. Непривлекательным внешним видом. Конструкция изделий разрабатывалась для создания максимальной функциональности. Однако этот недостаток можно легко нивелировать. Для этого нужно осуществить скрытый монтаж труб.
  2. Трудности при обслуживании. Выполнять чистку гофрированных изделий сложнее, чем очищать продукцию с гладкими стенками. Решить эту проблему можно путем упаковки конструкций в специальный экран или защитный короб. Очистку изделий лучше всего проводить посредством щетки.
  3. Низкий показатель ударопрочности. Монтировать конструкцию желательно только на тех участках, где вероятность физического повреждения изделия наименьшая. Чтобы снизить последствия возможного механического воздействия нужно обернуть гофру в защитный кожух.

Технология производства

Для производства гофротруб используется легированная сталь, в состав которой включены хром, никель для улучшения антикоррозийных свойств материала.

Технология производства выглядит так:

  • Лист легированной стали разрезается на ряд длинных лент небольшой ширины, ленты погружаются на отдельный конвейер и поступают в другой цех.
  • В другом цеху стальная лента подгибается с двух сторон. Края ленты соединяются друг с другом с помощью автоматической сварки. В результате мы получаем стандартную трубу без ребер жесткости.
  • Для проверки качества сварки может использоваться специальная лазерная установка, которая оценивает характер рассеивания лазерных лучей — это позволяет установить наличие отверстий в детали.
  • После этого труба пропускается через ряд валов различного диаметра, которые деформируют исходную деталь + формируют ребра жесткости.
  • На завершающем этапе происходит термическая обработка детали с помощью специального станка или горелки. После остывания деталь нарезается на трубы нужной длины.
  • В конце выполняется финальная проверка. Для этого края гофротрубы закрываются с помощью специальных «затычек». Потом детали помещается под воду на несколько минут — если за это время не произошло образование пузырьков воздуха, то это значит, что деталь обладает полной герметичностью.

Плюсы и минусы гофрированной трубы для систем отопления

Преимущества профильной трубы для отопления состоят в следующем:

Для сгибания трубопровода не нужны никакие приспособления. Достаточно просто согнуть трубу руками. При этом ее просвет не сузится. Но стоит помнить, что наименьший диаметр изгиба не должен быть меньше трех сечений трубы, например, при сечении гофротрубы 1,5 см минимальный диаметр изгиба составляет 45 мм. Показатель зависит от просвета трубопровода. Его определяют в каждом случае отдельно.
Поскольку элемент можно гнуть, при устройстве разводки используют минимум соединений. Благодаря этому стоимость разводки уменьшается, а надежность и герметичность системы повышается.
Гофру продают бухтами по 50 м. Но можно заказать и более протяженный трубопровод.
Высокая коррозионная устойчивость нержавейки является ее главным достоинством. Однако трубопровод нужно заземлять для защиты от электромеханической коррозии. При скрытой прокладке разводки трубы укладывают в специальную оболочку, которая нужна для защиты от коррозии.
Гофротрубы из нержавейки выдерживают перепады давления и температуры. Магистраль способна выдержать даже процесс размораживания, что позволяет использовать ее в северных регионах.
Простоту и быстроту монтажа, а также демонтажа называют еще одним преимуществом материала. Для стыковки с отопительными приборами и другими участками используют латунные фитинги с силиконовыми или фторопластовыми уплотнительными кольцами. Соединения затягивают разводным или гаечным ключом, добиваясь нужной герметичности.
Внутренняя поверхность почти гладкая (коэффициент шероховатости равен 0,008). Это обеспечивает защиту от появления отложений и заиливания контура.
Гофра из качественного материала прослужит очень долго

Важно использовать надежные и долговечные фитинги.
К плюсам материала можно добавить малый удельный вес и отсутствие шума при циркуляции теплоносителя.
Стоимость трубопровода из гофрированных труб ниже, чем из медных элементов.

Недостатков у гофрированных трубопроводов тоже немало:

  • Материал плохо переносит механические повреждения. Из-за этого при открытой разводке трубы на некоторых участках укладывают в специальные защитные кожухи.
  • Внешне гофрированные магистрали менее привлекательные, чем элементы из металлопластика, полиэтилена и полипропилена.
  • Разводку собирают с использованием разъемных фитингов, а не сварки, поэтому велика вероятность появления протечек в месте соединения. Из-за этого нужно следить за опасными участками и периодически менять прокладки.
  • Гофрированная поверхность труб хорошо собирает пыль, а убрать ее не так легко. Для этого используют щетку, а не тряпку. В связи с этим гофротрубы лучше укладывать в специальных коробах или использовать скрытую прокладку.
  • Элементы подвержены электрокоррозии, потому что сталь хорошо проводит электрический ток и не имеет устойчивости к некоторым химическим веществам. Для решения проблемы магистраль заземляют, устанавливают диэлектрические прокладки и защитные экраны, нейтральные к агрессивным средам. При этом химический состав жидкости внутри отопительной системы можно контролировать.
  • Сталь обладает высокой теплопроводностью, поэтому при транспортировке теплоносителя теряется часть тепла. Для защиты от этого разводку изолируют. Однако в высокой теплопередаче есть одновременно и плюс, ведь из трубы можно сделать отопительный прибор.

Многие недостатки материала можно устранить благодаря используемым мероприятиям. Трубы из гофры приобретают популярность ввиду их многочисленных достоинств.

Достоинства и недостатки

Гофротрубы обладают достоинствами, поскольку с их помощью можно решать множество задач. Гофра из нержавейки обладает:

  • гибкостью, благодаря которой от человека не требуется усилий, применения специальных инструментов и создания множества соединений для сгибания трубы, при этом гофра-нержавейка очень прочная;
  • инертностью к химическим воздействиям и антикоррозийными свойствами – рабочая среда и атмосферные явления, перепады давления и температур не повредят гофротрубы, возможность появления электрохимической коррозии легко снижается с помощью заземления или предохраняющей оболочки — все это серьезно повышает срок использования трубопровода, а также позволяет применять такие трубы в регионах с морозной долгой зимой и для транспортировки среды с низкой температурой (жидкий азот, например);
  • простой монтажа: для соединения или замены любого участка достаточно рожкового или разводного ключа;
  • гофротрубы из нержавейки имеют низкий коэффициент шероховатости (0.008), что сберегает систему от загрязнений;
  • гофротрубы легкие — вес почти такой же, как у полимерных, уровень шума низкий, а цена приемлемая (значительно дешевле медных труб);
  • отдельное достоинства для масштабных работ – протяженность: стандартных 50 м гофры в одной бухте достаточно для постройки любого трубопровода, а если нужно, у производителя можно заказать и более длинный моток.

Рекомендуем ознакомиться: Особенности производства и применения керамических канализационных труб

Что касается недостатков, то они никак не могут перекрыть всех плюсов, и при выборе труб редко влияют на решение покупателей.

Однако знать о минусах гофры важно, чтобы учесть эти особенности, прежде всего, при техническом обслуживании труб:

  • Ударопрочность у гофры-нержавейки низкая, и, если ее монтируют на участок, где риск механического повреждения высокий, придется защищать трубопровод специальным кожухом.
  • В уходе такие трубы сложнее, чем гладкостенные: их трудно очистить от пыли, нужна щетка, а еще лучше – защитный экран, который убережет изделие от грязи.
  • Внешне гофра выглядит непривлекательно, поэтому ее придется прятать, однако доступ к фитингам нужно оставить, а значит, смонтировать трубы монолитно уже не получится.
  • Доступ к гофрированным трубам должен быть открытым, потому что фитинги нуждаются в обслуживании: регулярной проверке герметичности, подтяжке или замене вкладки и т.д.

Критерии выбора

Все нужные сведения об изделии находятся на маркировке, которая расположена не на самих трубах, поскольку гофрированная поверхность не позволяет нанести надписи, а на обертке бухты

Поэтому первое, на что стоит обратить внимание, — целостность тары

Гофру-нержавейку надо тщательно осмотреть, обращая внимание на следующие моменты:

  • шаг — одинаков по всей длине, без повреждений;
  • шов – обязательно ровный и нигде не нарушенный;
  • на изделии не должно быть переломов, трещин и сколов.

Кроме того, гофру надо согнуть и разогнуть: если качественная, то вернется в прежнее положение.

При покупке большое значение имеет правильный расчет длины трубы, которая вычисляется с помощью данных о количестве теплоносителя на погонный метр.

Рекомендуем ознакомиться: Особенности применения полиэтиленовой трубы в газовых магистралях

Диаметр изделияКоличество теплоносителя
15 мм0,22 л
20 мм0,45 л
25 мм0,71 л
32 мм0,98 л

Что касается производителей, то большим доверием пользуются корейские бренды Lavita и Kofulso, продукция которых отлично показала себя на практике. Трубы Lavita дешевле Kofulso, но и качеством пониже. Считаются надежными и немецкие производители, однако их гофра-нержавейка очень дорогая.

Покупать трубы неизвестных фирм по удивительно низкой цене не рекомендуется, поскольку в них толщина стенки, скорее всего, значительно меньше, чем нужно.

Рекомендации по установке и использованию

Для любого технического изделия существуют определенные правила установки и эксплуатации. Выполнять указанные действия с гофрированной трубой необходимо в соответствии со следующими требованиями:

Монтаж гофры для водопроводных труб следует начинать только после полной проверки. При этом не допускается наличие трещин, вмятин и перегибов.
Не рекомендуется использовать для соединения фитинги, которые изготовлены из подверженного коррозии материала.
На подводящие трубы, выполненные из черного металла, перед латунным фитингом обязательно нужно установить водяной фильтр.
При монтаже гофрированного материала следует избегать его перекручивания.
Нельзя допускать контакта трубопровода из нержавеющей трубы с черным металлом, который может поражаться коррозией.
Закреплять гофру лучше всего изделиями из нержавеющей стали. Для надежной фиксации можно воспользоваться пластиковыми крепежными деталями. Крепления из цветных металлов придадут большую эластичность создаваемой коммуникации.
Используя нержавеющую гофрированную водопроводную трубу в системе дополнительного обогрева пола, не следует допускать наличия дополнительных соединений

Очень важно, чтобы отрезок был цельным.
Не стоит воздействовать электрическим током на изделия из нержавеющей стали.
Сгибать и разгибать изделие следует минимальное количество раз. Оптимальный вариант этого параметра указывается в паспорте.

Применение гофрированной трубы

Сравнение гофрированной и обычной трубы

Главным критерием выбора гофры из нержавейки для отопления является ее качество и свойства исходного материала изготовления. Не допускается наличие внешних признаков деформации, заломов или следов коррозии. Но более сложным является проверка качества сварки – от него зависит долговечность эксплуатации. В среднем при соблюдении правил монтажа гофрированная труба из нержавейки для отопления может прослужить до 20 лет.

Также рекомендуется ознакомиться с сертификатами соответствия, которые должны быть у продавцов. Их наличие подтвердит качество и производителя. Дополнительные критерии определяются типом гофры:

  • С номерованной длиной. Фитинги должны быть в полной комплектации;
  • С произвольной протяженностью. Нужно проверять качество отреза. Края трубы не могут быть повреждены.

Каждая гофротруба из нержавейки для отопления имеет определенный диаметр. Он имеет стандартный размер, чтобы на конкретном участке магистрали не возникало дополнительное гидравлическое сопротивление. Для расчета объема теплоносителя, который может вместить труба из нержавейки для отопления в 1 м.п. можно воспользоваться данными из таблицы.

Внутренний диаметр, ммОбъем, л./м.п.Площадь (м²) 1 м.п.
150,2190,0646
200,4470,095
250,710,12
320,9820,15

Область применения гофры трубы нержавейки для отопления разнообразна. Помимо сложных участков магистрали она может устанавливаться и в других элементах отопления.

Теплые полы из нержавейки

Теплый водяной пол из гофрированной нержавейки

Главным свойством нержавеющей стали является высокий показатель сопротивления коррозии. Учитывая гибкость, большой температурный режим и показатели максимального давления чаще всего гофрированную трубу из нержавейки для отопления используют для организации теплого пола.

Преимуществом такой схемы является высокий показатель теплопроводности трубы. Она способна равномерно прогреть бетонную поверхность 10 см. стяжки. Для установки лучше всего использовать специальные маты с направляющими выемками.

Основные правила монтажа:

  • Расстояние между витками, при котором достигается максимальная эффективность – 20 см;
  • Не допускается перекручивание гофротрубы из нержавейки для отопления на отдельных участках. Таким образом возникает поверхностное натяжение, которое может привести к повреждению;
  • Не рекомендуется монтаж с помощью дополнительных полимерных кожухов. Они не увеличат прочность, но приведут к уменьшению теплоотдачи.

Порезку трубы из нержавейки для отопления можно делать с помощью «болгарки». Для этого нужно зафиксировать изделие с помощью струбцин или слесарных тисков.

Подвод к отопительным приборам гофрированной трубой

Подключение радиатора к системе отопления с помощью гофрированной трубы

Благодаря своей гибкости труба-гофра из нержавейки для отопления также может применяться для подключения радиаторов. С ее помощью можно минимизировать трудоемкость монтажа и уменьшить протяженность всей магистрали.

Одним из недостатков такого подключения является сложность изготовления узла байпаса. Установка запорной арматуры будет проблематично.

В отличие от системы теплого пола гофрированную нержавейку перед установкой в отопление нужно тщательно заизолировать. Большие тепловые потери снизят эффективность работы и приведут к неравномерному распределению тепловой энергии по всему дому.

Технология монтажа заключается в соблюдении следующих этапов:

С помощью болгарки или специального трубореза отрезается гофрированная труба из нержавеющей стали для последующей установки в отопление; Установка ранее подобранного фитинга. Для фиксации с поверхностью необходимо затянуть гайку

Важно контролировать усилие – возможно повреждение или деформация трубы; После окончательного монтажа проверяется герметичность узла. Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей

В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п

Для выбора качественной гофротрубы из нержавейки для системы отопления рекомендуется приобретать изделия от проверенных производителей. В настоящее время ими являются Kofulso, Lavita и EasyFlex. Средняя стоимость их продукции составляет от 160 до 270 руб./м.п.

В видеоматериале показано сравнение гофрированной металлической трубы с ее аналогами:

Технология производства и сфера использования

Для изготовления из нержавейки трубопроката гофрированного типа используется специальная , в которой увеличено содержание хрома, никеля. Именно соединение данных элементов в составе стали обеспечивает ей исключительную коррозионную устойчивость.

Примечательна технология производства гофрированных труб из нержавеющей стали, которая состоит из нескольких этапов:

  • формирование трубы из нержавеющей стальной ленты;
  • соединение краев свернутой заготовки, выполняемое при помощи ;
  • проверка качества выполненного сварного шва, для чего используется специальная лазерная установка;
  • преобразование полученной гладкой стальной трубы в гофрированную, для чего ее пропускают через систему валов разного диаметра;
  • термическая обработка трубы (в результате она становится отожженной, а следовательно, гибкой);
  • разрезание трубы на изделия требуемой длины;
  • компактное сворачивание в бухты.

Обязательной процедурой после завершения всех технологических операций является контроль качества готового изделия. На этом этапе его проверяют под давлением: помещают в жидкую среду и контролируют на наличие в их стенках микротрещин.

Самодельный отопительный радиатор из гофрированных труб

В полной мере оценили все достоинства гофрированных труб, изготовленных из нержавеющей стали, специалисты строительной отрасли, где эти изделия используются наиболее активно. Благодаря гофрированным трубам можно выполнять монтаж обслуживаемых коммуникаций различного назначения (электропроводка, водопровод и коммуникации для подачи газа, система отопления «теплый пол», элементы климатических систем и систем безопасности). Если раньше для ремонта таких коммуникаций приходилось долбить и затем восстанавливать стены, то при использовании гофрированного трубопроката необходимость в таких трудоемких процедурах не возникает. Трубы гофрированного типа не менее успешно используются и в качестве дымоходов, элементов газовых коммуникаций, систем вентиляции, кондиционирования и отопления.

В жилищно-коммунальном хозяйстве нержавеющие трубы гофрированного типа, соединение которых выполняется при помощи специальных фитингов, также находят широкое применение. С их помощью проводят реконструкцию и ремонт старых инженерных сетей, выполняют монтаж новых коммуникаций, более надежных и долговечных. Прочность стали и гибкость, сопоставимая с подвижностью изделий из резины, а также надежность используемых фитингов сделали трубы гофрированного типа из нержавейки обязательным элементом оснащения предприятий, работающих в различных отраслях: химической, пищевой, медицинской, сельскохозяйственной и др.

Водяные теплые полы из гибких нержавеющих труб

Практика использования


Гофротрубы получили широкое применение. Благодаря удобству монтажа, доступности и уникальным свойствам, они актуальны в самых разных сферах. Если исходить из практики, гофра пригодится в следующих случаях:

  1. Обустройство отопительных узлов с использованием солнечных коллекторов.
  2. Теплые полы.
  3. Подключение к батареям
  4. Подвод горячей или холодной воды.
  5. Подключение посудомоечных машин и газовых колонок.
  6. Установка кранов и смесителей.
  7. Прокладка кабельной продукции и т. д.

Выбор гофротрубы обусловлен способностью выдерживать сильный нагрев и давление до шести атмосфер. Привлекает легкость укладки и гибкость материала.

Нюансы применения


Сфера использования нержавейки в отопительном секторе обширна, что позволяет задействовать гофру при обустройстве сложных магистралей на промышленных объектов и простой отопительной системы в разных объектах. Уникальная гибкость, стойкость к влаге и давлению делают гофротрубу отличным решением при создании теплых полов. Она гарантирует высокий параметр теплопроводности и прогревает бетон толщиной до 100 мм.

Гофрированная труба для отопления, из-за своих особенностей требует особого внимания уже на этапе покупки

Обратите внимание на внешний вид товара. Следы повреждения, ржавчины или переломов могут привести к проблемам во время эксплуатации

Во время укладки проверяйте качество стыков, ведь гофрированная труба очень гибкая и при неправильной прокладке высок риск появления течи. При отсутствии ошибок срок службы составляет 20 и более лет.

Обратите внимание на сертификаты соответствия, подтверждающие качество и возможность применения гофры в отопительной системе. Убедитесь в качестве отреза, наличии повреждений на краях и достаточности комплектации

Как правило, в комплекте идут фитинги для объединения участков. На вопросе выбора мы еще остановимся подробнее.

Как делают гофротрубу из нержавейки

Стальная полоса высокого качества отправляется на формовочную линию. Там на гибочных станках ей придают очертания цилиндра. При вальцовке применяют специальные зажимы, и цилиндрическая заготовка становится гофрированной трубой.

Заготовку изделия помещают в камеру, заполняют специальной газосмесью, в среде которой происходит сварка. Весь процесс автоматизирован, что позволяет добиться качественного сварного шва и исключить человеческий фактор.

Для достижения пластичности изделия дополнительно отжигают: нагревают до 1000 градусов, затем охлаждают до 200 оС.

Трубу нарезают на куски длиной от 20 до 50 метров, которые скручивают в бухту, упаковывают и маркируют.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
