Сборка и установка сэндвич труб для дымоходов

Конструктивные особенности

Конструкция сэндвича подразумевает использование трёх слоёв:

  1. Внутренняя труба, которую изготавливают из прочной нержавеющей стали. Она отличается высокой жароустойчивостью.
  2. Теплоизоляционный материал, который обычно представлен базальтовой или керамической ватой, пенополиуретаном (ППУ), а также иногда вермикулитом.
  3. Защитная наружная труба из оцинкованной или нержавеющей стали.

Сэндвич конструкция обладает цилиндрической формой, что способствует хорошей аэродинамике. Стыковка слоёв такой трубы производится посредством нанесения специального клея. Монтаж отдельных частей дымохода производится с помощью раструбов (как в канализационных трубах).

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Основные достоинства

Ключевое преимущество дымохода из сэндвич трубы — легкий вес, который в разы меньше веса аналогов на основе стали, кирпича, керамики, керамзитобетона и других материалов.

Простота сборки всех модулей, возможность собрать и установить такую трубу даже без специальной инженерной подготовки считается также плюсом.

Можно назвать и другие преимущества труб:

  • простая фиксация конструкции без дополнительных усиливающих конструкций;
  • гладкая поверхность, облегчающая очистку от сажи;
  • защита от конденсата благодаря наличию утеплителя;
  • отсутствие ржавчины за счёт антикоррозийного покрытия.

Срок эксплуатации дымохода из сэндвич трубы составляет не менее 25 лет, в течение которых она не требует каких-либо особых условий и сложных мероприятий по уходу.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

Многофункциональное изделие: дымоход из нержавеющей стали

Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.

Достоинства дымовой трубы из нержавейки

Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:

  • длительная эксплуатация,
  • безукоризненная прочность стенок,
  • простота монтажа,
  • безопасность и увеличенная прочность,
  • приемлемая цена.

Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.

Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус

Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.

Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.

Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала

Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.

Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов

Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.

Описание дымохода из нержавеющей стали

Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.

Виды труб из нержавейки

Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:

  • однослойное стальное изделие,

Самый простой дымоход состоит из нескольких одностенных труб

Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки

Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель

Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.

От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.

Дымоход из однослойной нержавеющей стали требует тщательного утепления дома

О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.

Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома

Гофрированная нержавеющая труба

На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.

Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала

Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.

Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.

Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы

Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.

Выполнение монтажа

Для того чтобы сэндвич труба для дымохода своими руками, прослужила вам максимально долго, отдавайте предпочтение деталям, элементам и трубам изготовленным из стали с самым высоким классом жаростойкости.

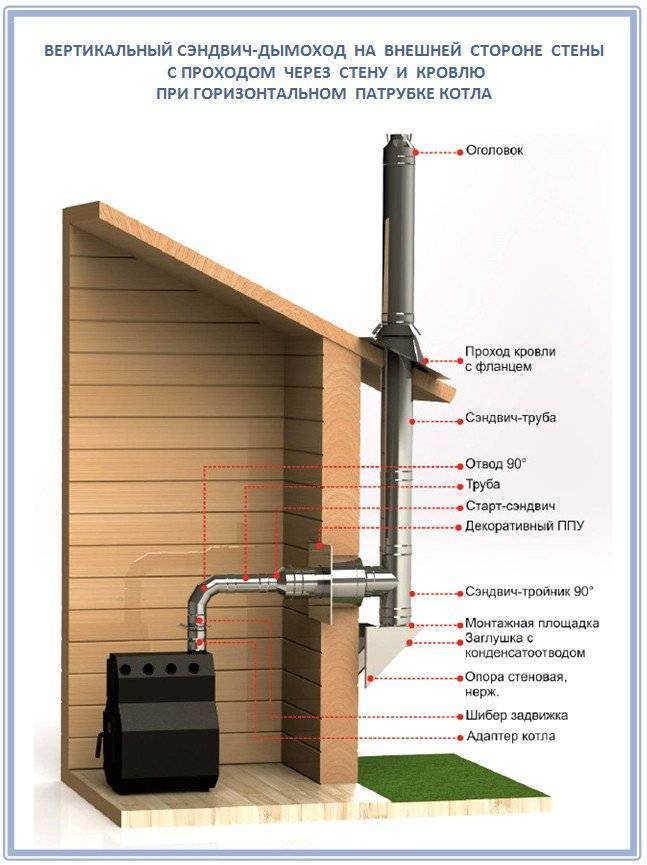

Вертикальное расположение с выводом трубы через стенку

Вертикальное расположение с выводом трубы через стенку

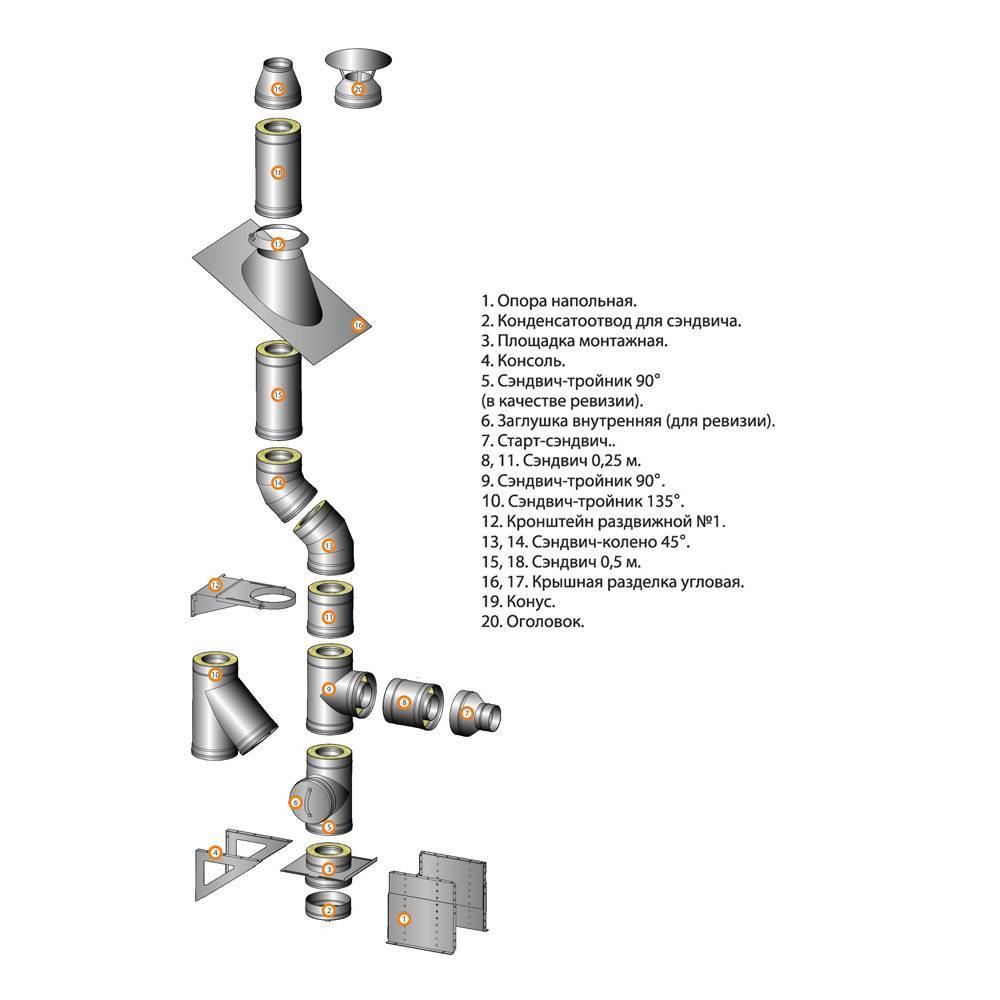

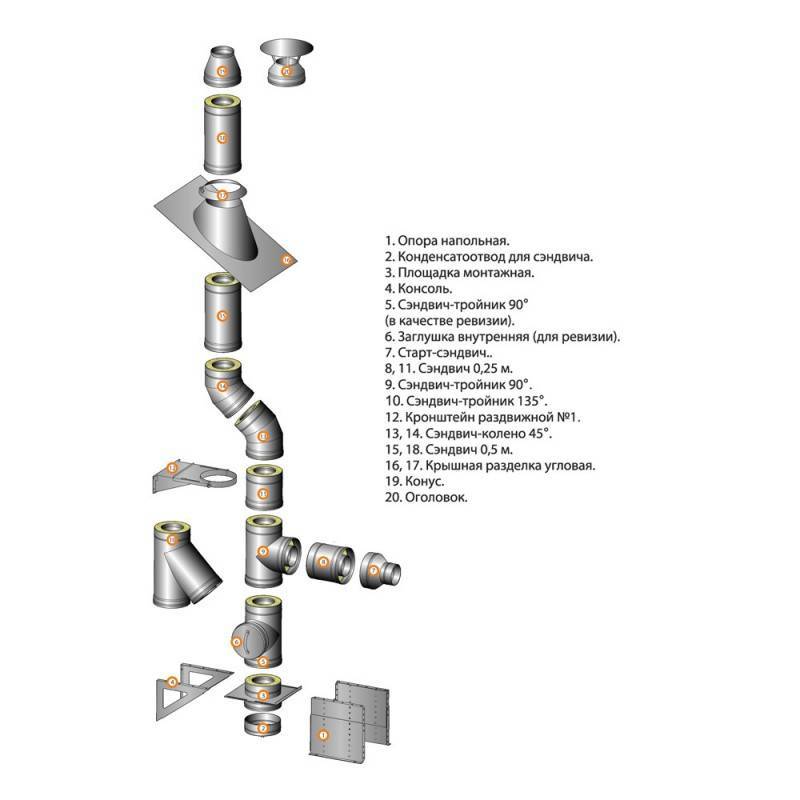

Ассортимент труб и дополнительная фурнитура

Ассортимент труб и дополнительная фурнитура

Для придания конструкции максимальной устойчивости

Для придания конструкции максимальной устойчивости, используются специальные хомута и другие крепежи

Дымоход из сэндвич трубы устанавливается согласно следующим рекомендациям и инструкции:

Лучше всего изначально выполнить подключения системы имеющей два контура. В этом случае, установка производится от отопительного агрегата и далее вверх. При этом, каждая новая труба входит в предыдущую, так как её диаметр на определённом участке немного увеличен, а под конец снова уменьшается до заданного предела. Таким образом, достигается должная герметичность;

Трубы находящиеся внутри, должны устанавливаться «по конденсату» – это позволит образующейся влаге быстро и беспрепятственно стекать, не попадая в различные швы, и стыки конструкции;

Для фиксации и заделывания швов, используются только лучшие герметики, с максимальным уровнем огнеупорности

Состав должен хорошо переносит температуры до 1200 градусов;

Дополнительная фурнитура и детали обязательно фиксируются хомутами, а для закрепления тройника лучше всего подходит специальный кронштейн (каждые 0,2 метра);

При проектировке дымоходной системы учитывайте тот факт, что один горизонтально расположенный участок не должен иметь длину больше чем один метр, так как это негативным образом повлияет на работоспособность тяги;

Устройство дымохода из сэндвич труб должно хорошо изолироваться как от легковоспламеняющихся поверхностей, так и от различной проводки и газовых труб;

Для того чтобы трубы безопасно проходили через любые перекрытия дома, необходимо воспользоваться и установить патрубки, имеющие теплоизоляционный слой минеральной ваты;

Для удобного ухода и осуществления чистки внутренней поверхности труб от сажи и других загрязнений, важно предусмотреть наличие таких элементов как прочистные дверцы, съемная деталь

Правила установки и сборки вытяжного механизма

Правила установки и сборки вытяжного механизма

Верхняя часть трубы находящаяся

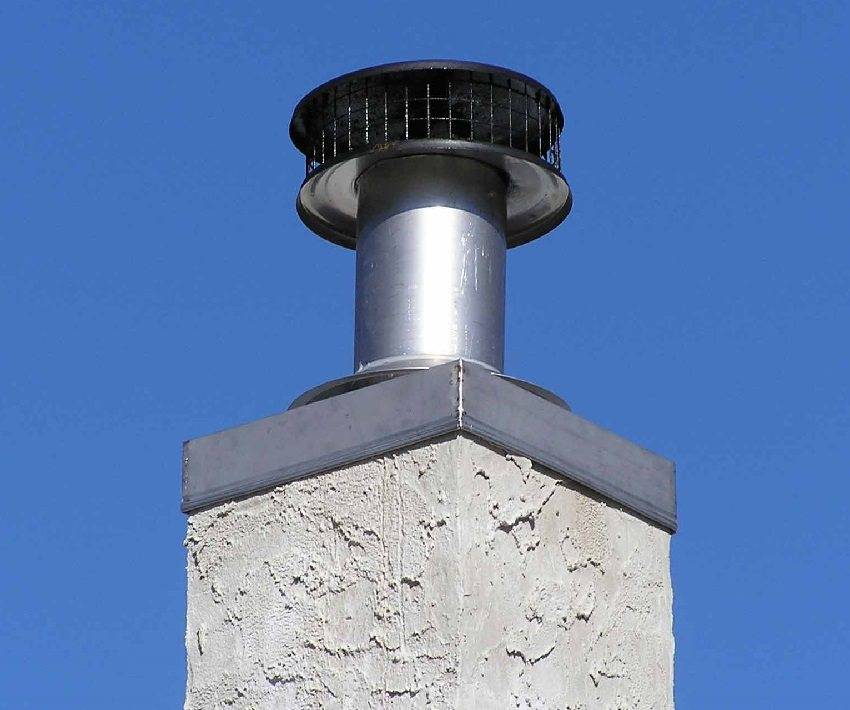

Верхняя часть трубы находящаяся на крыше обязательно должна иметь защиту

Три основных способа установки и проведения дымоходов

Три основных способа установки и проведения дымоходов

Фото в статье помогут вам подробней ознакомиться с основными правилами, требованиями к монтажу и выбору данной вариации вытяжного механизма.

Пошаговое руководство установки

Патрубки имеют больший диаметр, чем сами трубы дымохода (применяются при прохождении через стены, балки и кровлю);

Для придания патрубку жаропрочности, на его поверхность, по всей окружности закрепляются или наматываются маты, изготовленные из минеральной ваты или базальтовых волокон;

Внутренняя поверхность также нуждается в изолировании

Вата закрепляется на тех участках, которые в дальнейшем будут в любой степени соприкасаться с перекрытием;

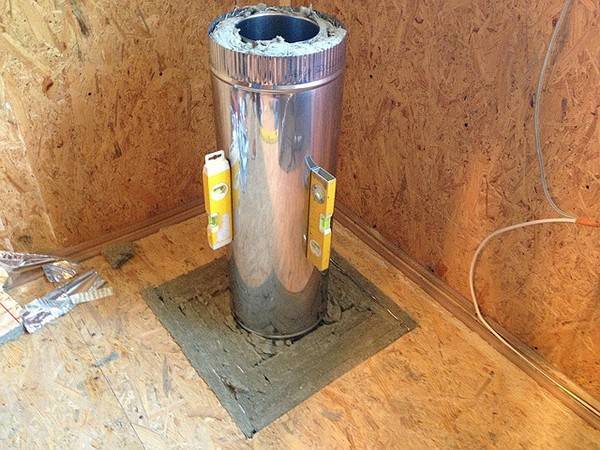

Для того чтобы патрубок был установлен максимально точно и правильно, важно выполнить предварительную разметку прямо на поверхности потолка, крыши или стен. После сверки вырезаем по контуру углубления и производим теплоизоляцию каждой его стороны, после чего вставляем патрубок и производим его закрепление;

Приступаем к установке и монтажу самих труб

Основным моментом на данном этапе, является рекомендуемое полное отсутствие стыков и соединений таких элементов с крышей, различными перегородками;

Для того чтобы трубы имели возможность немного остывать, рекомендуется оставлять между трубами и патрубком немного пространства. На последнем этапе производится монтаж дополнительной защиты (зонтик, конус или грибок).

Монтаж труб на участке их прохождения через различные перекрытия постройки

Монтаж труб на участке их прохождения через различные перекрытия постройки

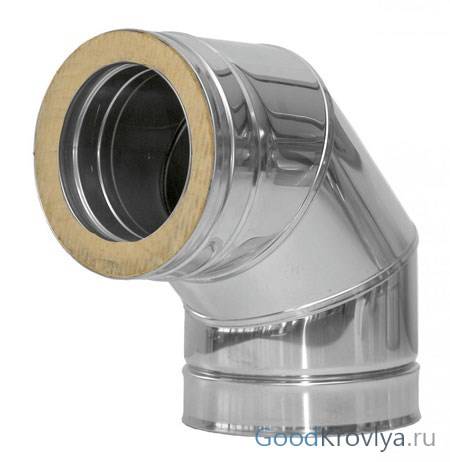

Соединительное колено

Соединительное колено2

Если дымоход получается очень высоким

Если дымоход получается очень высоким и этого требует инструкция, производится его дополнительная фиксация и закрепление на крыше

Дентальное рассмотрение швов и соединений труб

Дентальное рассмотрение швов и соединений труб

Также сэндвич труба для дымохода должна иметь оптимальную высоту над уровнем крыши. Причём данный параметр рассчитывается индивидуально. Вследствие неправильно расположенного дымохода (слишком высоко или низко) тяга может работать не в полную силу.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

  • Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
  • Длина отрезков сэндвичей в продаже полметра и один метр.
  • Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
  • Внешний диаметр выпускают от 200 мм до 430 мм.
  • Уголки для поворота продают на 90º. Тройники на 90º и 135º.
  • Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Первое. Теплоизолятор в сэндвич трубе. Какой он может быть?

Сегодня самый распространенный вид теплоизолятора в сэндвич трубах – это каменная вата. Реже можно найти вариант с сыпучим теплоизолятором (перлит, вермикулит и т.п).

Смотрите видео: Зачем переделывать трубу с сыпучим теплоизолятором?

Большинство производителей используют «Роквул Вайред Мат». Но есть небольшое количество производителей, которые используют более дешевые аналоги, снижая общую безопасность всего дымохода.

Также, кроме марки и плотности теплоизолятора рекомендуем рассмотреть варианты установки теплоизолятора в сэндвич трубе – классический и безусадочный.

Какие проблемы у классического способа установки теплоизолятора?

Внутренняя труба сэндвича «болтается» в теплоизоляторе – проблема в том, что труба может вывалиться при монтаже.
Ещё одна проблема, которая может возникнуть уже после сборки дымохода – теплоизолятор уплотняется под собственным весом и может сползти вниз – образуются участки трубы без изоляции. А это, скорее всего, приведет к перегреву наружного контура и может стать причиной пожара.
Решение этих проблем, плюс 15% теплоизолятора на каждый метр трубы – безусадочный теплоизолятор с «Эко-кольцом».

Совет: выбираете сэндвич трубу? – спрашивайте, какой тип теплоизолятора установлен.

Толщина теплоизолятора в зависимости от типа отопительного агрегата

Второе. Наружный кожух сэндвич трубы. Как его делают?

Самый бюджетный вариант – оцинковка. В таком случае контур обычно собирают на фальц. Коррозия, особенно на фасонных изделиях, может начаться в течение первого года эксплуатации

Рекомендуем использовать такой вариант под покраску.
Оптимальный вариант – нержавейка AISI 430 или любая другая ферритная нержавейка.

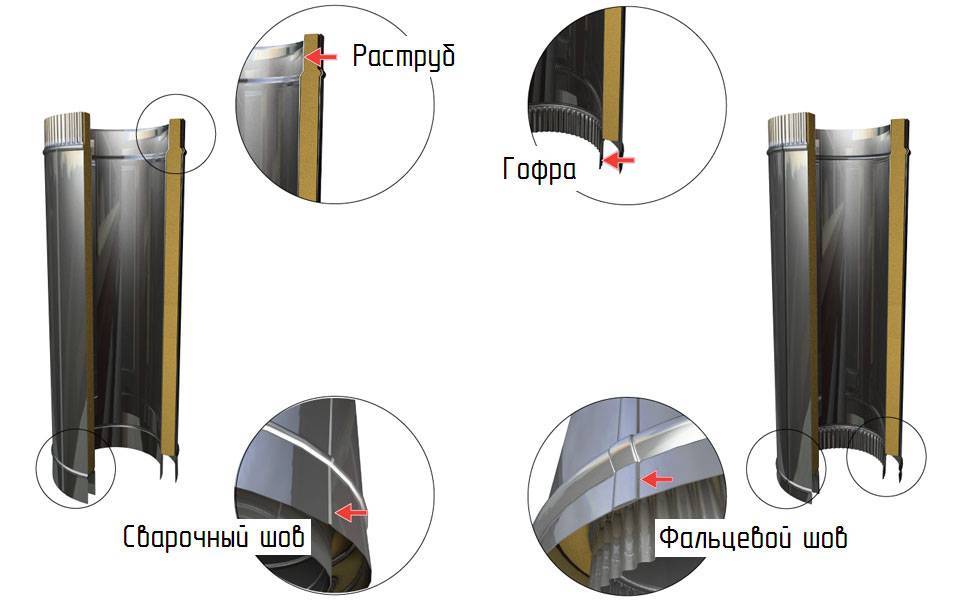

Обратите внимание на то, как собран наружный контур – на фальц или сварен встык.

 Преимущества   Недостатки
 Фальц +Дешевая технология -Затекание в вату через фальц-Ненадежное соединение -Сложности при монтаже
 Встык +100% газоплотность+Легкий монтаж -Придется поискать, у кого есть оборудование для сварки встык

Внутренний контур сэндвич трубы. Что нужно знать перед покупкой?

Во время работы на него приходится основная нагрузка, поэтому при выборе трубы дымохода обращайте внимание на то, как (сварена) и из чего (марка нержавейки) он сделан, а также на толщину нержавейки.

Третье. Из чего сделан?

Внутренние трубы из AISI 430 и прочих ферритных сталей даже не рассматриваем, т.к. это оптимальный вариант для наружного кожуха или для вентиляции.

Четвертое. Как сделан?Внутренний контур может быть сварен контактной сваркой на точку внахлест. Помимо того, что труба получается, не полностью проварена, в местах сварки будет скапливаться сажа. Когда потечет конденсат, он потечет, в том числе и в вату. А мокрая вата не выполняет свои функции и может появиться едкий запах при протопке.

Кстати, если внутри труба сварена на точку, то снаружи она будет скорей всего собрана на фальц. Т.е. затекание в теплоизолятор может произойти как по внутреннему контуру, так и по наружному.

Оптимальный вариант сборки внутренней трубы – сварка встык. Только такой вариант обеспечивает 100% газоплотность трубы.

   Преимущества  Недостатки
 На точку   Дешевая технология  -Затекание в вату через зазоры -Точка сварки – место для концентрации сажи
 Встык 100% газоплотность – абсолютная герметичность   -Придется поискать, у кого есть оборудование для сварки встык

Пятое. Толщина нержавейки.

Подбирается под диаметр дымохода, а также исходя из желаемого срока службы сэндвич трубы.

Чем больше диаметр трубы, тем более толстая стенка у неё должна быть. Так скажем, дымовые трубы диаметром свыше 200 мм рекомендуется делать из нержавеющей стали толщиной не менее 0,8 мм.
Внутренние трубы из AISI 430 и прочих ферритных сталей не рассматриваем, т.к. невозможно изменить химические свойства стали с помощью увеличения её толщины.
Рассмотрим оптимальный вариант, подходящий для большинства типов отопительных агрегатов (кроме дизельных) – нержавейку AISI 321.

 Толщина нержавейки Срок службы*   Гарантия на дымоход**
 0,5 мм  от 10 до 12 лет      10 лет
 0,8 мм  от 12 до 17 лет
 1 мм  от 17 до 20 лет

* Значение усредненное и зависит от интенсивности и режима эксплуатации
** Гарантия на дымоход Eco-Steel

Свойства дымоходных сэндвич труб

  • Сэндвич труба для дымо отвода, сделанная из хорошей стали, термостойка, кислотостойка, долговечная.
  • Гладенькая поверхность внутри помогает отличной тяге, сажа оседает в существенно меньшем количестве, чем в середине кирпичной трубы.
  • Двухконтурные трубы компактны, проходы через перекрытия и кровлю не могут представить трудности.

    Сэндвич идет через перекрытие и кровлю. Который расположен между трубой и конструкциями теплоизолятор закрывают металлическими фартуками

  • При влиянии большой температуры внутренняя труба сэндвича увеличивается, достаточно существенно. Система двойной трубы дает возможность внутреннему и внешнему контурам трудиться по отдельности, смещаться по отношению друг к другу.
  • Двухконтурные трубы имеют маленький вес, не просят устройства опор, фундаментов, крепятся к стенкам и перекрытиям. Трубы можно ставить конкретно на приборы отопления, располагать свободно в середине и с наружной стороны строения.

    Принципиальная монтажная схема. Сэндвич труба может быть расположена в любых местах дома

  • Внешняя поверхность сэндвича даже при активной эксплуатации теплогенерирующего прибора остается только лишь тёплой, предотвращая возможность ожога при прикосновении.
  • Благодаря низкой температуре наружной оболочки двухконтурные дымоходы пожаробезопасны. Это обеспечюет им чрезвычайную известность при сооружении домов из дерева.
  • Превосходная тепло-изоляция дает возможность разместить дымоходы с наружной стороны строений без ухудшения тяги.

Поворотная секция. Прекрасно видна система сэндвича

Общие правила установки

    • К дымоходам предъявляются довольно жесткие требования. Их соблюдение обязательно для любых конструкций из сэндвич-труб.
    • Для обеспечения хорошей тяги высота дымохода от колосниковой решетки отопительного агрегата должна быть не менее 5 метров.
    • Дымоход, расположенный у конька, должен возвышаться над ним на 0,5 м, в остальных случаях его высоту определяют по приведенной ниже схеме.

  • При этом необходимо учесть стоящие рядом с домом или баней здания, выходное отверстие дымохода должно быть выше их кровли на 1,5 м.
  • Если в результате расчетов высота дымовой трубы над крышей получилась более 1,5 м, нужно заранее предусмотреть ее крепление на растяжки к жестким элементам конструкции.
  • Если материал крыши горючий — ондулин, рубероид, мягкая кровля, то верх печной трубы нужно обязательно оборудовать искроуловителем — специальным модулем с сеткой 5х5 мм.
  • Нельзя зауживать дымовой канал, например, для печи с дымовым патрубком 120 мм нельзя устанавливать модули с внутренним диаметром 110 мм. Уширение разрешено, при этом необходимо использовать специальные переходники.
  • Длина горизонтальных участков не должна превышать 1 м. В случае, если вертикальная труба находится на большем расстоянии от отопительного прибора, необходимо использовать отводы на 45 градусов.
  • Отводы, тройники и другие переходники сэндвич-дымоходов нужно разгружать — устанавливать так, чтобы они не несли веса вышестоящей конструкции. Для этого используются опорные площадки.
  • Все стыки модулей должны быть доступны для осмотра. Их нельзя располагать в местах перекрытий. Для обеспечения этого требования нужно подбирать длину прямых участков дымохода.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
