Как определить несущую способность грунта под фундамент

Риски ошибок в исследовании несущей способности грунта

Появляется опасность сдвига почвы в результате неточного расчёта глубины заложения и габаритов фундамента. Здание весит тонны, на грунт оказывается сильное давление, поэтому к расчетам привлекают строительных инженеров и техников, чтобы в будущем исключить проблемы с деформацией.

Неправильное нахождение несущей способности почвы влечет неприятности в виде:

• ошибочного подсчета диаметра сваи, площади подошвы ленточного монолита, бетонной плиты;
• установки опоры в неплотные грунты, просадки строения;
• неправильного выбора отметки заглубления, выталкивания фундамента вспучивающимися грунтами.

В расчете применяют много коэффициентов, которые нужно точно определить в таблице, иначе фундамент будет запроектирован с ошибками, которые легко править на бумаге, но трудно устранить после возведения стен и кровли. Шатается коробка дома, прогибаются полы в результате чрезмерных усадок после неправильно установленных свай. В здании идут трещины по углам, перекашиваются оконные и дверные коробки в проемах, если сдвинется ленточный фундамент.

Как самому определить тип грунта на участке

Классификация почвы – сравнение механических и физических параметров искомого грунта с характеристиками, используемыми в нормативах. Самостоятельная оценка является ориентировочной и приблизительной, поэтому при расчете несущая способность берется с некоторым запасом.

Визуальный метод определения:

1. Глинистая почва при растирании в сухом состоянии дает ощущение порошка, комья трудно раздавливаются. Увлажненная глина остается мягкой и пластичной, мажется на пальцы, скатывается в колбаску. Лепешка при сдавливании получается без краевых трещин.
2. Суглинки в сухом виде дают ощущение песчаных крупинок, комья легко рассыпаются при ударе. Влажная масса скатывается в колбаску, но при сгибании дает трещины, а лепешка получается с разломами по краям.
3. Супесчаный грунт в сухом состоянии напоминает муку или пыль. Влажная масса образует комья малой прочности, которые рассыпаются. У влажной массы отсутствует пластичность, она не скатывается в кольцо, не расплющивается в лепешку.

Песок представляет собой рыхлую массу без связи между мелкими частицами. В сухом состоянии просыпается между пальцами, а во влажном виде отсутствует пластичность, липкость и связность.

От чего зависит несущая способность грунта

Плотность почвы наряду с грузонесущей способностью определяет деформационную устойчивость грунта. Низкоплотные породы почвы имеют пористую структуру, в которой свободное пространство между фракциями заполнено воздухом либо водой. Если нагрузки на низкоплотный грунт превысят допустимую норму, произойдет уплотнение грунта — усадка, которая чревата разрушением и деформацией находящихся в почве фундаментов.

От плотности почвы зависит степень сжимаемости грунта. На любом участке поверхностный пласт почвы, в большинстве случаев, представлен низкоплотными породами (за исключение регионов с крупнообломочным и скалистым рельефом), а на глубине 5-6 метров располагаются пласты высокоплотного, несжимаемого грунта, способного выдерживать тяжелые габаритные здание.

Именно поэтому на участках с проблемными грунтовыми условиями рекомендуется использовать свайные фундаменты, которые переносят исходящую от дома нагрузку на глубинный, несжимаемый пласт грунта, обладающий

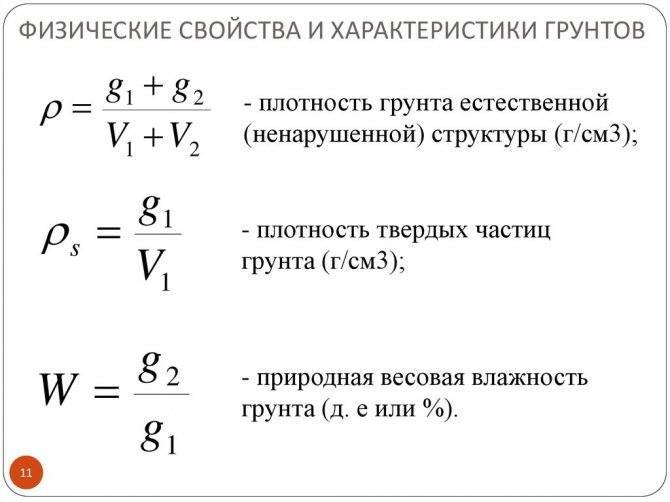

Структура грунта и физические характеристики

Грунт состоит из трех компонентов: твердых частиц, воды и газа. Твердые частицы в основном определяют свойства грунта, а водяные и газовые составляющие могут их существенно изменять. Твердые частицы в почве образуют губчатую структуру. Чем плотнее они сами и чем плотнее они прилегают друг к другу, чем выше сила их сцепления, тем плотнее грунт в целом. Плотность своеобразной «губки» увеличивается с глубиной залегания – верхние слои оказывают давление на нижние. Однако этот фактор не столь существенен на тех глубинах, на которые закладывается фундамент.

Воздух заполняет пористую структуру грунта – чем рыхлее почва, тем больше в ней воздуха.

Для исследования грунтов берут в расчет их физические и механические характеристики. Физические:

• Плотность самих частиц
• Плотность «губки»
• Влажность
• Пористость
• Пластичность

Механические:

• Удельная деформация
• Удельное сцепление частиц
• Угол внутреннего трения

Уточнённая таблица с поправками на текучесть и пористость грунта

Существет ещё одна таблица несущей способности, позволяющая более точно определить цифры на участке, где известны коэффициенты пористости и показатели текучести почвы.

Влияние коэффициента текучести грунта на его несущую способность указаны в таблице. Средняя текучесть грунта зависит от его типа и коэффициента водонасыщения. Эти расчёты выполнить достаточно трудно, поэтому размещаем таблицы, которые описывают поведение образца грунта, характеризующее его текучесть.

Также расчетное сопротивление зависит от коэффициента пористости Е, который нужно устанавливать с помощью экспериментального взятия проб непосредственно на будущей строительной площадке.

Для теста потребуется взять кубик грунта 10х10Х10 см с объёмом О1 = 1000 см³ так, чтобы он не рассыпался. Далее этот кубик взвешивается и определяется его масса (М), после чего грунт измельчают. Затем, с помощью мерного стакана устанавливается объём измельченного грунта также в кубических сантиметрах (О2).

Далее нужно узнать объёмный вес исходного кубика (ОВ1) и измельченного грунта без пор (ОВ2). Для этого следует определенную вначале массу (М) разделить на (О1), чтобы получить (ОВ1) и затем разделить эту же величину (М) на (О2), чтобы получить (ОВ2). Исходный объём О1 изначально известен и равен 1000 см³, а объём измельченного грунта О2 берется из опыта с мерным стаканом.

Осталось только рассчитать пористость Е, которая равна 1 — (ОВ1/ОВ2)

Теперь, зная коэффициент текучести и пористость грунта, можно исходя из табличных цифр с определенной точностью сказать, какая именно несущая способность является расчетной именно для вашего участка. Если вы использовали экспериментальное выявление пористости, то убедитесь, что было проведено хотя бы 3 опыта, чтобы получить нужную величину с достаточно высокой точностью. При желании получить максимально близкие к реальности данные, используйте специальный калькулятор, где есть возможность указывать все влияющие на конечную цифру коэффициенты вот здесь.

Прибор для определения несущей способности грунта

При выборе типа и параметров фундамента для строительства дома необходимо знать несущую способность грунтана строительном участке. В первую очередь исследуется тип грунта, затем определяется его несущая способность.

Вычисление несущей способности свайно-винтового фундамента

Несмотря на то что свайно-винтовые фундаменты достаточно надежны, а их конструкционные особенности можно рассчитать используя специальный калькулятор, определение удерживающих характеристик фундамента непременно выполняется. Опорные свойства винтовой сваи напрямую зависят от типа грунта.

Таблица: Определение несущих характеристик винтовой сваи

ПочваСтруктураРасчетное сопротивление грунта (кг/см²)Опорная способность винтовой сваи (т), при глубине залегания лопасти (см)150200250300ГлинаПолутвердая64,65,56,156,6Тугая54,154,85,76,4Мягкая43,654,455,055,85Супеси и суглинкиПолутвердая5,54,355,155,856,55Тугая4,53,84,75,46,05Мягкая3,53,44,254,75,4ЛёссМягкая12,252,83,654,4ПесокСредняя159,059,610,511,0Мелкая85,656,357,057,75Пылеватая54,14,955,656,2

Расчет любого фундаментного основания проводится по единой методике, здесь может применяться специальный калькулятор.

Свайно-винтовой фундамент

Последовательность расчета:

• определение коэффициента сопротивления почвы;вычисление массы постройки;определение давления, оказываемого весом здания на опору;сравнение удерживающих характеристик основания и давления, оказываемого постройкой;корректировка конструкции фундаментного основания или параметров сваи.

Верный подбор и расчет винтовой сваи позволит домохозяину сэкономить на ремонтных работах базового уровня дома. Конструктивно сваи отличаются по виду почвы, где устанавливается опора:

• для вечной мерзлоты;для пучинистых и обводненных почв.

Для чего нужно определять несущую способность

Грунт состоит из твердых частиц и пор, заполненных водой или воздухом. Под действием нагрузки от дома объем грунта меняется за счет изменения объема пор – он уплотняется, а его пористость сокращается.

При расчете нагрузок интерес для строителя представляют предельные нагрузки, т. е. нагрузки, увеличение которых приводит к потере устойчивости массива грунта.

Чаще всего нарушенное состояние равновесия приводит к большой осадке грунта и его выпору из-под фундамента, смещению конструкций. Значительное смещение конструкций губительно для большинства сооружений

Поэтому так важно определить максимально возможную безопасную для грунта нагрузку, которая не нарушит его равновесие

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Определение плотности почвы и уровня грунтовых вод

Плотность определяют в зависимости от пористости основания. В почве есть твердые части, между ними находятся полости, наполненные водой или воздухом в зависимости от условий. Если превысить максимально допустимую нагрузку, сдвиги приведут к разрушению дома. Плотные грунты с малым числом или одиночными кавернами относят к наиболее прочным основаниям.

Плотность находят отношением веса почвенного образца при стандартной влажности к объему, который он занимает. Расчет делают по формуле p = B / V, где:

• B — вес грунта в естественном состоянии, г;
• V — объем, см3.

Породы, которые залегают неглубоко от поверхности, считаются неплотными, с понижением отметки грунты становятся толще, надежнее и прочнее, т. к. на их давят вышележащие пласты. В России наблюдают пески и глины, есть торфяники, болотистые местности и регионы со скальными породами.

Грунтовые жидкости находят в слабых и рыхлых породах или трещинах плотных пластов. Почвенная влага обычно поднимается постепенно и не имеет напора.

Уровень стояния зависит от факторов:

• осадки, испарения;
• температура воздуха, атмосферное давление;
• изменение состояния водоемов;
• хозяйственные процессы деятельности людей.

Влага внутри слоев может быть агрессивной, содержать кислоты, щелочи, сульфаты, углекислоту — такие добавки разрушают бетон и металл фундаментов. Определяют уровень жидкости путем бурения в полевых условиях шурфов, которые отрывают на несколько метров, чтобы они были ниже предполагаемой отметки опоры. Скважину накрывают и оставляют на 5 – 7 суток. Если в ней не обнаружена вода, почва не содержит влаги. В другом случае для выполнения строительных работ по правилам нужен дренаж (система отвода воды).

Расчет

Расчет несущей способности — это основная цель геологических изысканий. Выполнять его можно только после определения типа пород внутри скважин и получения чертежей геологических разрезов на территории строительной площадки.

Чертеж поможет определить положение слоев пород в толще земли и даст представление о возможности строительства на площадке.

Несущая способность (R) определяется по формуле согласно алгоритму:

1. Значение R0 (сопротивление осевому сжатию) определяется с помощью таблицы и напрямую зависит от типа грунта;
2. Рассчитывается глубина промерзания. Это значение индивидуально для каждого региона. Будет зависеть от типа пород в верхних слоях;
3. Выбирается оптимальная глубина заложения в толще одного из прочных слоев непучинистого грунта, ниже глубины промерзания;
4. Выполняется расчет по формулам: R=R0*[1+k1*(b-100)/100]*(d+200)/2*200 — при принятой глубине заложения до 2 м и R=R0*[1+k1*(b-100)/100]+k2*g*(d-200) — когда глубина заложения превышает 2 м.

Данные для расчета:

• k1 — коэффициент берется из таблицы в зависимости от вида породы. 0,125 для устойчивых крупнообломочных или песчаных и 0,5 для глин, супеси и суглинков;
• k2 — применяется для расчетов несущей способности устойчивых пород (слежавшиеся крупнообломочные или песчаные породы);
• g — необходим для нахождения удельного веса грунта от подошвы слоя и до нижней части фундамента или следующего слоя;
• b — ширина, опирающейся на основание части фундамента;
• d — глубина заложения.

После нахождения фактической несущей способности ее сравнивают с требуемой. Если вторая будет больше первой, то придется менять конструкцию будущего дома (увеличивать площадь опирания фундамента на основание или глубину заложения, менять вид фундамента, выбирать в качестве основания другой, более прочный слой).

Какие типы фундамента подходят для различных типов почвы

Основное решение, которое нужно будет принять исходя из типа грунта перед началом строительства – это тип фундамента, который будет использоваться. Здесь не существует универсальных решений: каждый тип основания подходит для определенного типа почвы. Вот базовые рекомендации:

• Столбчатые фундаменты (свайные винтовые, бурозабивные, свайно-ростверковые и другие). Если тип грунта на участке – суглинок или глина, ленточное основание лучше разместить на сваях. Суглинки и глина – высокопучинистые типы почвы, поэтому закладывать фундамент нужно ниже глубины промерзания. В этом смысле сваи позволяют достичь необходимой глубины, а несущая способность сваи по грунту будет достаточной, если дом не относится к наиболее тяжелым (бетон, кирпич).
• Ленточный фундамент. Если почва не заболочена, грунтовые воды залегают не очень глубоко, а дом планируется строить из легкого материала, то мелкозаглубленный ленточный фундамент прекрасно подойдет. По сравнению с плитным он достаточно недорогой, а при условии подходящей почвы он также довольно надежен.
• Монолитная плита (ЖБ или УШП). Это наиболее универсальный тип фундамента. Он подходит как для самых тяжелых строений, так и для практически любых типов грунта, в том числе глинистого. Низкая несущая способность наблюдается у таких типов почвы как торфяные, насыпные грунты, а также неравномерные (к примеру, когда на месте будущей застройки ранее была свалка, и теперь в ней множество мелких частей металла, пластика и других веществ).

Один из главных советов, которые можно дать по поводу выбора подходящего фундамента – обратите внимание на соседские застройки. Поговорить с владельцами домов, выясните, какое основание для своего дома выбрали они, какова масса здания, из чего оно построено, нет ли на стенах трещин, и, конечно же – как давно стоит дом.

Если вы не имеете значительного опыта в вопросах строительства – настоятельно рекомендуем вам не определять тип основания самостоятельно

В идеале это должен делать даже не строитель, а проектировщик, на основании геологических изысканий и точных расчетов. Еще один небольшой «лайфхак» – по возможности всегда заказывайте у одной компании весь комплекс услуг: проектирование, возведение фундамента, «коробки» дома, а в идеале – еще и геологические изыскания.

В противном случае при любом сомнительном результате строители будут перекладывать вину на компанию, закладывавшую фундамент, она – на проектировщика, а тот, в свою очередь, на компанию, проводившую геологические изыскания.

В статье использованы фотографии с сайта.

Несколько слов о насыпном грунте

Свойства естественного грунта и насыпного различаются. Во-первых, естественное основание спрессовалось за многие годы, достигнув максимальной на данное время несущей способности. В свою очередь насыпной грунт самоуплотняется на протяжении сопоставимо малого промежутка времени, он неоднородный, поэтому предсказать его поведение при строительстве фундамента очень сложно. В таблице ниже мы привели ориентировочные значения несущей способности и времени на самоуплотнение некоторых видов насыпных грунтов.

Виды насыпных грунтов	Ориентировочное время, необходимое для самоуплотнения грунта, лет	Примерная несущая способность при дополнительном уплотнении, кг/см2
Глинистые	2÷5	1,5÷2,5
Песчаные	0,5÷1	2÷3
Крупнообмолочные	0,2÷1	2,5÷3,5

Насыпной грунт используют в двух случаях:

1. когда необходимо изменить рельеф участка. Если вы купили загородный участок, который был частично засыпан насыпным грунтом, придется дополнительно проводить геологические исследования почвы. Ведь в данном случае непонятно, уплотнялось ли искусственно основание, либо самоуплотнялось с течением времени. Большую опасность представляет неоднородный состав грунта, поэтому он подлежит самому тщательному анализу;
2. когда грунт на площадке под застройку не соответствует требованиям по несущей способности. Например, планируется строить фундамент на торфе, который сложно назвать идеальным основанием для дома. Если слой торфа невелик, то его можно заменить другим материалом, например, песком или гравием

Мероприятия по улучшению характеристик насыпного грунта

Вы должны понимать, что характеристики любого грунта можно изменить искусственно. Как правило, все сводится к повышению его несущей способности и нивелированию пучинистых явлений:

• дать время грунту для самоуплотнения. Вариант не самый быстрый, зато экономичный;
• уплотнить насыпной грунт спецтехникой;
• достаточно дорогие способы подразумевают упрочнение основания путем его цементации, силикатизации и других технологий обработки;
• дренировать, утеплить основание для уменьшения глубины промерзания и понижения уровня грунтовых вод;
• при необходимости устраивают песчаные, гравийные и прочие подушки – осуществляют замену грунта в ситуациях, когда необходимо строить фундамент на просадочных грунтах;
• крайний вариант – использование свайного фундамента, подошва которого залегает ниже пласта насыпного грунта

Выбор фундамента при строительстве на насыпном грунте

Учитывая тот факт, что насыпные грунты относятся к группе сложных, при отсутствии опыта в расчете оснований лучше поручить строительство фундамента специалистам: они оценят грунт, смогут подобрать оптимальный вариант фундамента. По крайней мере, серьезные компании дадут гарантию на выполненные работы. Если же решили все делать своими руками, то варианты фундаментов могут быть следующие:

• плитный фундамент, который позволяет использовать все пятно застройки, создать максимальную площадь подошвы и обезопасить дом от неравномерных деформаций. Плита – удовольствие дорогое, требует тщательного армирования фундамента, что закономерно повышает стоимость монолита;
• устройство ленточного фундамента требует серьезного анализа грунта. Не поленитесь выкопать пару шурфов и оценить состояние пластов насыпной почвы. После проведения расчетов, можно задумываться над возведением либо мелкозаглубленной, либо заглубленной ниже ГПГ жесткой железобетонной ленты. Стоит отметить, что возведение ленты более трудоемкое, нежели заливка плиты;
• не стоит пренебрегать использованием столбчатого (свайного) фундамента. Чаще всего такой вариант используют на насыпном грунте, который уже успел уплотниться и на определенной глубине приобрел достаточную несущую способность. Можно строить такие опоры и при условии, что известна толщина слоя насыпного материала, заглубляя сваи в толщу «родного» грунта

Получается, что практически любой тип фундамента можно строить на насыпном грунте. Единственно, нужно предусмотреть величину усадки и выбрать вариант, при котором местные деформации не приведут к нарушению целостности фундамента. Конечно, при условии, что насыпной материал был планово засыпан и уплотнен в вашем присутствии, все работы по устройству фундамента упрощаются и можно спрогнозировать будущие изменения, происходящие в толще почвы.

Осадка свайного фундамента

Если при строительстве были допущены оплошности и степень осадки больше допустимой, капитального ремонта основания просто не избежать.

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83 и они определяются типом постройки:

• для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
• для сооружений со стальным каркасом допускается максимальная осадка 12 см;
• для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

1. Строят эпюру (график) P_zp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
2. Строят график природных давлений P_ϫz, предварительно разделив чертеж графика на слои, при этом h_i должно быть меньше 0,4b.
3. Определяют осадку S_i отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Величина m_vi вычисляется в соответствии с данными компрессионных испытаний, а P_zi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы E_i, то осадку можно рассчитать по формуле S = Σh_i*β/ E_i*P_zi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа)

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

1. Если для строительства необходимо 51,9 м 3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м 2 ), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
3. Примерная снеговая нагрузка (при значении норматива 180 кг/м 2 ) составит 6*12*180 = 12960 кг.
4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку. Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров

Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая. Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения. Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

На первый взгляд нельзя сразу сказать, какие сюрпризы может скрываться в себе грунта на участке, для этого проводится анализ почвы с каждых 30-40 см шурфа до предельной глубины промерзания грунта. Чтобы определить тип почвы, имеющийся на отведенном под застройку участке, вам необходимо пробурить по периметру площадки 3-4 шурфа глубиной на 2 метра и визуально осмотреть извлекаемую из скважины породу.

• Глинистая почва — имеет желтоватый либо темно-коричневый цвет. При высокой влажности пластична, позволяет слепить шарик, при сдавливании формирующий ровную, без трещин, лепешку. При низкой влажности имеет повышенную твердость, валун из глины сложно раздавить ногой. Сухая глина — оптимальная для строительства фундаментов порода, обладающая высокой грузонесущей способностью, однако строительство на влажной глине чревато проблемами из-за пучения грунта. Несущая способность сухой глины — до 6 кг/см2, влажной — 1-3 кг/см2;
• Суглинок — почва, имеющая низкую плотность. В составе содержит 30-35% глины и пылеватые (мелкофракционные) пески. Слепленная из суглинка лепешка имеет множество трещин по краям. Суглинок, из-за низкой грузонесущей способности может давать осадку, а наличие в составе пылеватых частиц обуславливает высокую склонность породы к пучению. Несущая способность сухого суглинка — 3 кг/см2, влажного 1-2.5 кг/с2;
• Супесь — почва, обладающая минимальной пластичностью (песок и 10% глины). Имеет характерный желтоватый либо рыжий цвет, крошится и рассыпается даже во влажном состоянии. Несущая способность сухой супеси — 3 кг/см2, влажной — от 0.7 до 2 кг/см2;
• Пылеватый песок — мелкофракционные частицы, визуально напоминающие пыль. Фракции менее 0.1 мм в диаметре, грузонесущая способность в сухом виде — 3 кг/см2, влажном — 1 кг/см2;
• Средний песок — размер фракций 0.1-1 мм, несущая способность сухого песка — 4 кг/см2, влажного — 1 кг/см2;
• Крупный песок — имеет фракции 0.1-2 мм. в диаметре, размер которых схож с зернами проса. Несущая способность крупного песка не зависит от насыщенности влагой, она всегда составляет 4-5 кг/см2;
• Гравелистый песок — обломочная порода, содержащая частицы гравия размером до 5 мм. в диаметре. Имеет постоянную грузонесущую способность в 5 кг/см2.

Рис: Разные виды грунта

Стоит понимать, что проектировать фундамент на основе характеристик грунта, определенных кустарным методом, не подпишется ни одна серьезная проектировочная организация, поскольку самостоятельно выявить фактическую плотность грунта, от которой сильно зависит грузонесущая способность породы, невозможно.

Важно: чтобы избежать проблем в дальнейшем, рекомендуется рассчитывать фундамент исходя из усредненной грузонесущей способности любого типа сухой почвы в 2 кг/см2.Может быть интересным:

1. Стена в грунте, технология
2. Несущая способность свай

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Заключение

Расчёт ленточного фундамента выполняется согласно действующим строительным нормам и правилам, в первую очередь СП 22.13330.2011. Точный расчёт фундамента по несущей способности и его осадки невозможен без отчета об инженерно-геологических изысканиях.

Приближенным образом требуемая ширина ленточного фундамента может быть определена на основании усредненных показателей несущей способности тех или иных видов грунтов, приведенных в СП 22.13330.2011. Расчёт осадки обычно не показателен для простых, однородных геологических условий в рамках «частного» строительства (легких строений малой этажности).

Принятие решения о самостоятельном, приближенном, неквалифицированном расчёте ширины подошвы ленточного фундамента владельцем будущего строения неоспоримым образом возлагает всю возможную ответственность на него же.

Целесообразность применения он-лайн калькуляторов вызывает обоснованные сомнения. Правильный результат можно получить, используя методики расчёта, приведенные в нормах и справочной литературе. Готовые калькуляторы лучше применять для подсчета требуемого количества материалов, а не для определения ширины подошвы фундамента.

Точный расчет ленточного фундамент не так уж прост и требует наличия данных по грунтам, на которые он опирается, в виде отчета по инженерно-геологическим изысканиям. Заказ и оплата изысканий, а также кропотливый расчет окупятся сторицей правильно рассчитанным фундаментом, на который не будут потрачены лишние деньги, но который выдержит соответствующие нагрузки и не приведет к развитию недопустимых деформаций здания.
