Варианты расчета осадки фундаментов методом послойного суммирования

Онлайн калькуляторы

Для расчета фундамента существуют он-лайн калькуляторы, которые уже имеются в интернете и скоро будут реализованы у нас на сайте. Используя этот калькулятор, можно рассчитать общую длину и площадь подошвы ростверка, общий объем бетона и др.

Постоянный адрес статьи

Cтатьи по теме Расчет фундамента для дома. Какая нагрузка допустима? Подробнее Виброрейка для бетона: как сделать своими Подробнее Как сделать светящуюся тротуарную плитку своими руками – Видео советы Подробнее Самодельная виброплита с электродвигателем своими руками для уплотнения грунта: размеры Видео Подробнее Какая арматура лучше – металлическая или стеклопластиковая Подробнее Как закрыть столбчатый фундамент частного дома: забирки, сайдинг, натуральный камень Подробнее Бутовый фундамент. Кладка основания из камней своими руками Подробнее Гниение пола в доме: советы чем обработать чтобы не гнили Подробнее

Отзывы ()

Написать отзыв

Особенности для свайно-винтового основания

Расчет свайно-винтового фундамента проводят по методике, описанной ранее. Отличительной особенностью является то, что на этапе геодезических исследований измеряют коррозионную агрессивность почвы и на основе полученных данных подбирают сваи с определенной толщиной стенки трубы и лопастей (в соответствии с ГОСТ 27751-2014).

Таблица расчета нагрузки на винтовые сваи:

Конструктивный элементКоэффициент надежностиФормула расчета
Внешние стены1,1Lстен х hстен х Mстен х 1,1
Внутренние стены1,1Nэтажей х hэтажа х Lстен х Mстен х 1,1
перегородки1,2hэтажа х Lперег. х Mперег. х 1,2
Перекрытия1,1Nперекр. х Sперекр. х 1,1
Кровля1,2(Sкровли х М кровли х 1,2)/ косинус угла наклона кровли
Фундамент1,05Nсвай х Mсвай х 1,1
Полезная нагрузка1,2Nэтаж. х Sэтаж. х 150 х 1,1
Снеговая нагрузка1,4Mсн. х Sкр. х 1,4

Пример

Исходные условия:

  1. Одноэтажный каркасный дом площадью 6 на 6 м на винтовых сваях.

  2. Металлическая вальмовая кровля.
  3. Толщина внутренних перегородок – 800 мм.
  4. Толщина внешних стен с утеплителем – 1000 мм.
  5. Высота этажа – 3 м.
  6. Общая длина перегородок – 25 м.
  7. На участке глинистый тип грунтов.
  8. Глубина промерзания – 3 м.
  9. Нормативная снеговая нагрузка – 180 кг/м².

Выбираем винтовые сваи диаметром 108 м и высотой 4 м (с учетом глубины промерзания грунта, высота цоколя и запаса). Количество свай принимаем равным 9: по углам конструкции и между угловыми силовыми элементами (шаг 1,5 м).

Рассчитываем суммарные нагрузки с учетом запаса надежности:

  • нагрузка внешних стен – 6600 кг;
  • внутренних стен – 1980 кг;
  • перегородок – 2204 кг;
  • перекрытий – 11880 кг;
  • кровли – 3700 кг.

Находим предварительный вес фундамента для 9 свай весом 40 кг с запасом прочности (5%): 9 х 40 х 1,05 = 378 кг.

Рассчитываем полезную нагрузку, исходя из установленного значения 150 кг/м² и коэффициента надежности 1,2: 6 х 6 х 150 х1,2 = 6480 кг.

Снеговая нагрузка (запас прочности 40%): 6 х 6 х 180 х 1,4 = 9072 кг.

Суммарная нагрузка на грунт будет равна 42294 кг

Принимая во внимание несущую способность одной опоры (5 тонн), проверяет количество необходимых силовых элементов: 42 т / 5 т = 8,4 шт

Окончательно принимаем 9 свай для фундамента. Расставляем силовые элемента согласно ранее выбранной схемы.

Количество свай

Количество свай определяется исходя из таких параметров:

  • проектный вес сооружения;
  • сопротивление грунта;
  • допустимая нагрузка одного конструктивного элемента;
  • выбранный шаг между опорами.

Зная суммарную нагрузку на основание, делят показатель на несущую способность одной сваи и получают необходимое количество силовых элементов. Затем пересчитывают суммарную нагрузку на грунт с учетом веса основания, делят на опорную площадь фундамента и сравнивают результат с сопротивлением грунта.

Если остается риск проседания почвы, то увеличивают опорную площадь фундамента, выбирая сваи прочнее или уменьшая шаг между конструктивными элементами.

Минимально допустимое расстояние между двумя опорными элементами равно трем диаметрам свай (не меньше одного метра). Исключение составляет технология с монтажом опор под наклоном. В этом случае сваи можно расставлять с шагом в 1,5 диаметра.

Согласно общепринятой классификации, максимальное расстояние между опорами может быть равным 6 диаметрам (не больше 3 метров). Для всех типов свай оптимальным считается шаг в 1,5 – 2 метра.

Как правило, сваи размещают по периметру сооружения, а также под несущими стенами при условии, что каждый угол конструкции удерживает как минимум один силовой элемент. Для малогабаритных построек сваи можно располагать в один ряд или несколько (параллельно или в шахматном порядке, выдерживая допустимый шаг).

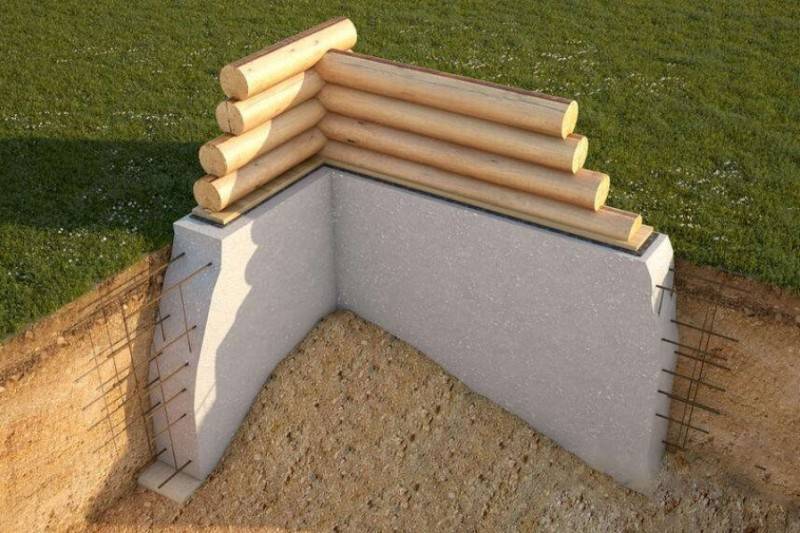

Расчёт осадки ленточного фундамента

Кроме метода послойного суммирования существуют различные методики определения величины проседания здания. При условиях отдельно стоящего строения с учётом сопротивления грунтового основания и других сил, только использование метода послойного суммирования будет наиболее верным расчётом.

Способ основан на создании эпюр напряжений в многослойной почве по каждой вертикальной оси.

Схемы расчётов по методу сложения усадки слоёв почвы

Определение осадки ленточного фундамента производится с целью, чтобы:

  • определить величину просадку монолитной ленты с присоединёнными другими основаниями,
  • выполнить точный расчёт осадки основания здания, возведённого из разных материалов,
  • определить осадочный характер и физические свойства основания здания, которые связаны с изменением показателя деформации по мере увеличения глубины заложения фундамента.

Данная методика расчета определяет показатели основания по каждому сочетанию вертикальных осей, без учёта угловых переменных, используя периферийные значения и центральный показатель. Сделать это возможно при залегании по периметру основания строения равномерных структурных слоёв почвы.

Схема построения графика напряжений по группам вертикальных осей

Обозначения по СНиП 2.02.01-83:

  • S — показатель осадки,
  • zn – средняя величина напряжения вдоль вертикальной оси в слое «n»,
  • hn, En – толщина сжатия и индекс деформации слоя «n»,
  • n – удельная масса почвы в «n»,
  • hn — высота слоя «n»,
  • b = 0,8 – постоянный коэффициент.

Ширина ленточного монолитного фундамента – 1200 мм (b), глубина заложения составит 1800 мм (d).

Пример определения величины осадки ленточного фундамента

Общая нагрузка от веса здания на почву составит 285000 кг•м −1 •с −2 . По каждому слою отмечают такие значения:

  1. Верхний слой — сухая почва (песок мелкой фракции, с показателями пористости e 1 = 0,65, плотностью y 1 = 18,70 кН/м³, индексом сжатия Е 1 = 14400000 кг•м −1 с −2) .
  2. Средний слой – мокрый крупный песок с соответствующими показателями: e2= 0,60, γ2 = 19,20 кН/м³, Е2 = 18600000 кг•м −1 с −2 .
  3. Нижний слой грунта – суглинок с соответствующими значениями: e3 = 0,180, y3 = 18,50 кН/м³, Е 3 = 15300000 кг•м −1 с −2 .

Слои залегания грунта с различными показателями усадки

Результаты исследований грунта взяты в местном геолого-геодезическом управлении. Грунтовые воды на территории застройки находятся на расстоянии от поверхности земли 3800 мм. глубина залегания грунтовых вод такой величины не имеет значения даже для заглубленного фундамента здания. В этом случае воздействие грунтовых вод на осадку здания считают мизерным, то есть практически никаким.

Метод послойного суммирования базируется на исследовании всех эпюр напряжений в грунтовом массиве вдоль вертикальных осей.

Для нанесения графика эпюр и расчета критических нагрузок на грунт производят действия согласно СНиП 2.02.01-83.

В результате получают следующие показатели по каждому слою почвы: S1 = 11,5 мм, S2 = 13,7мм, S3 = 1,6 мм.

Суммарное проседание основания здания составит:

Сравнивая полученные результаты с определёнными нормативами СНиП, делают вывод, что величина осадки не превышает предельных норм.

Расчёт осадки свайного основания

Определяют осадки свайного фундамента методом послойного суммирования.

Вид свайного основания здания

Полный расчёт осадки свайного основания выполняется проектной организацией на протяжении от нескольких дней до 2-х недель. Проектировщики пользуются специальными компьютерными программами. Человеку, не имеющему специального образования, сделать это самостоятельно практически невозможно.

Произвести расчёт осадки свайного основания небольшого частного дома можно упрощённым способом, что под силу каждому застройщику.

Используя схемы расположения различных видов свай и расчётных формул, указанных в СП 24.13330.2011, можно определить как величину осадки одиночной сваи, так и степень проседания всего свайного поля.

Применяют различные методики определения величин осадки разных типов фундаментов, в основном, для крупных объектов промышленного и гражданского назначения.

Порядок расчета осадки фундаментов Любое строение со временем подвержено проседанию. Если основание опустилось по всей площади опирания, то расчёт осадки фундамента произведён правильно.

Преимущества метода послойного суммирования

Среди недостатков стоит отметить сложность в расчетах, сделать их может только профессиональный строитель. Также этот метод сложен по времени, поэтому его используют при расчетах оснований для больших массивных зданий с глубоким залеганием подошвы. Для небольших частных домов метод не практикуется.

Метод послойного суммирования

Расчет осадки слоистых оснований выполняется методом послойного суммирования , в основу которого положена выше разобранная задача (основная задача). Сущность метода заключается в определении осадок элементарных слоев основания в пределах сжимаемой толщи от дополнительных вертикальных напряжений σ ZP , возникающих от нагрузок, передаваемых сооружениям.

Так как в основу этого метода положена расчетная модель основания в виде линейно-деформируемой сплошной среды, то необходимо ограничить среднее давление на основание таким пределом, при котором области возникающих пластических деформаций лишь незначительно нарушают линейную деформируемость основания, т.е. требуется удовлетворить условие

Для определения глубины сжимаемой толщи Н с вычисляют напряжения от собственного веса σ Zq и дополнительные от внешней нагрузки σ ZP .Нижняя граница сжимаемой толщи ВС основания принимается на глубине z = Н с от подошвы фундамента, где выполняется условие

т.е. дополнительные напряжения составляют 20% от собственного веса грунта .

При наличии нижеуказанной глубины грунтов с модулем деформации Е≤5 МПа должно соблюдаться условие

Для оснований гидротехнических сооружений по СНиП 2.02.02—85 «Основания гидротехнических сооружений» нижняя граница активной зоны находится из условия

Расчет осадки удобно вести с использованием графических построений в следующей последовательности ( рис. 7.1 1):

  • строят геологический разрез строительной площадки на месте рассчитываемого фундамента;
  • наносятся размеры фундамента;
  • строятся эпюры напряжений от собственного веса грунта σ Zg и дополнительного σ ZP от внешней нагрузки;
  • определяется сжимаемая толща Н с ;
  • разбивается Н с на слои толщиной h i ≤0,4b ;

определяется осадка элементарного слоя грунта по формуле

Тогда полную осадку можно найти простым суммированием осадок всех элементарных слоев в пределах сжимаемой толщи из выражения

где β— безразмерный коэффициент, зависящий от коэффициента относительных поперечных деформаций, принимаемый равным 0,8; h i — высота i-го слоя; E i — модуль деформации i-го слоя грунта;

Метод послойного суммирования позволяет определять осадку не только ценфальной точки подошвы фундамента. С его помощью можно вычислить осадку любой точки в пределах или вне пределов фундамента. Для этого пользуются методом угловых точек и строится эпюра напряжений вертикальной, проходящей через точку, для которой требуется расчет осадки.

Рис. 7.11. Расчетная схема для определения осадки методом послойного суммирования: DL — отметка планировки; NL — отметка поверхности природного рельефа; FL — отметка подошвы фундамента; ВС — нижняя граница сжимаемой толщи; Нс — сжимаемая толща

Таким образом, метод послойного суммирования в основном используется при расчете небольших по размерам фундаментов зданий и сооружений и при отсутствии в основании пластов очень плотных малосжимаемых грунтов.

Пример 7.1. Определить методом послойного суммирования осадку ленточного фундамента

Пример 7.1. Определить методом послойного суммирования осадку ленточного фундамента шириной b = 1,2 м. Глубина заложения подошвы фундамента от поверхности природного рельефа d = 1,8 м. Среднее давление под подошвой фундамента Р = 285 кПа. Основание сложено следующими слоями:

Расчет осадки свай

В СП предусматривается несколько расчетных схем, учитывающих размещение свай относительно друг друга. При этом все они основываются на линейно-деформируемой модели грунта, но при надлежащем обосновании могут применяться и другие варианты. Основным условием расчета на осадки любого типа свайных фундаментов является определение значения его возможных деформаций, не превышающих предельных показателей.

где S– общая осадка;

Su – предельная деформация.

По СНиП висячие сваи рассчитываются на осадки как условный фундамент, границы которого на уровне пяты выходят за пределы общей площади реально расположенных лент или кустов свай. В актуализированной версии СП предусмотрен несколько иной алгоритм расчета.

Одиночные сваи

Существует ряд формул, определяющих осадку:

висячие сваи, не имеющие уширения в зоне пяты

где N – принимаемая сваей вертикально направленная нагрузка, МН;

G1 – модуль сдвига;

l – линейный размер сваи, а именно – ее длина, м;

β – коэффициент

где

здесь, d – наружный диаметр сваи, м.

Если поперечное сечение является не круглым, а квадратным, прямоугольным, тавровым или двутавровым, то для определения условного диаметра применяется формула:

здесь А – соответствует табличному значению площади поперечного сечения.

Далее –

υ – коэффициент Пуассона;

параметр, учитывающий увеличение расчетной осадки, возникающее по причине сжатия ствола –

.

стоячие сваи и висячие с уширением в зоне пяты

Значения модуля сдвига и коэффициента Пуассона зависят от характеристик грунтовых пластов. Они принимаются путем послойного суммирования и осреднения в результате деления полученной цифры на количество присутствующих слоев в пределах глубины погружения сваи.

Свайный куст

Расчет свайной группы на осадки основывается на взаимодействии подземных опор между собой. В этом случае определяется дополнительная деформация сваи, расположенной на определенном расстоянии (ɑ) от нагружаемой сваи.

Если распределение нагрузок между сваями в одном кусте известно, то при вычислении осадки каждой из них используется формула:

где s(N) – определяемая по вышеприведенной формуле осадка (для одиночно расположенной сваи);

i иj – i-тая и j-тая свая;

Свайное поле

Расчет, в данном случае, рекомендуется выполнять иначе, нежели в двух предыдущих вариантах. Для этого существует формула:

На размещенном ниже рисунке показано, что такое границы условного фундамента относительно крайних рядов свай:

а) вертикально расположенных;

б) наклонно расположенных.

Осадка свайного поля вычисляется методом послойного суммирования. В этом случае в зоне условного фундамента масса грунта в учет не принимается, а в качестве нагрузки учитывается лишь прямое воздействие расчетных усилий на свайный фундамент.

При расчетах методом послойного суммирования для свайного поля, берут во внимание то, что общая величина осадки находится в зависимости от шага свайных опор в пределах площади поля. Но здесь возникает определенная сложность, так как шаг может иметь переменную величину

В этом случае вариант послойного суммирования усложняют методом ячейки, используя при расчетах другие схемы и формулы, детально указанные в СП.

Принцип метода послойного суммирования

Его суть описана в СП 22.13330.2011, являющихся актуализированной редакцией СНиП 2.02.01-83*. Она состоит в следующем. Вертикальные усилия на фундамент расчленяют на несколько участков, соответствующих толщине грунтовых слоев, которые характеризуются однородным составом и свойствами. На расчетной схеме криволинейная эпюра изменяется на ступенчатую. В каждом слое определяют работу на сжатие без бокового расширения. При этом общую осадку вычисляют методом послойного суммирования.

В процессе расчета строят схему распределения напряжений, а при расчетах пользуются специальными формулами, указанными в СП, и размещенными там же таблицами. Пример схемы показан на рисунке ниже.

Комбинированный фундамент

Свайно-плитная конструкция подземной части дома применяется в целях снижения осадок и более равномерного распределения нагрузок. Такой фундамент эффективно работает в сложных грунтовых условиях, сочетая сопротивление нагрузкам как свай, так и плиты. Расчет осадки, в данном случае, включает в себя определение:

  • усилий в сваях и плите;
  • деформаций и перемещений комбинированного фундамента в целом, а также его отдельных составляющих;
  • нагрузок в процентном отношении на каждую из свай и определенные участки плиты.

Правильные вычисления и выбор конструктивных элементов комбинированного фундамента обеспечит отсутствие существенных осадок, перекосов и кренов строения в период его эксплуатации. Дополнительные условия расчета приведены в СП 24.13330.2011.

Глубина и высота

Глубина сваи определяется, исходя из расположения твердого несущего пласта, а также точки сезонного промерзания почвы. Уровень промерзания грунта находят по формуле:

где:

  • Mt  – суммарное значение среднемесячных отрицательных температур за зиму;
  • d0 – коэффициент (принимается равным: для крупнообломочных грунтов – 0,34, песков средней крупности – 0,3, супесей – 0,28, глин – 0,23).

Согласно нормативным требованиям, минимальная высота цоколя – 20 см, но эксперты рекомендуют придерживаться величины 30–45 см. Для деревянных домов нижний этаж можно поднять на 50 см от уровня земли, а для регионов с высоким снежным настилом – на 90 см и более.

Сколько будет стоить армирование и заливка фундамента частного дома

Возведение фундамента для дома не ограничивается только армированием и заливкой бетона. Изготовление капитального основания для дома — это строительный процесс, требующий определённых познаний, применения специальной техники, соблюдения технологий и вложения значительных материальных средств.

От того, на сколько правильно сделан фундамент, зависит надёжность и долговечность постройки. Поэтому, если нет уверенности в своих силах, лучше доверить эти строительные процессы специалистам.

Можно сократить затраты на изготовление фундамента, если с какими-либо подготовительными работами вы вполне справитесь сами.

Тем более что в настоящее время в просторах интернета можно найти практически всю необходимую информацию по такому строительству.

На сегодняшний день существует масса строительных организаций, которые оказывают услугу «фундамент под ключ». Специалисты таких организаций оказывают полный спектр работ, которые включают в себя:

  1. Правильный подбор, закупку и транспортировку строительных материалов.
  2. Земельные работы проводятся с применением специальной техники и оборудования.
  3. Выкапывание траншей и котлованов, а также бурение скважин.
  4. Разметка.

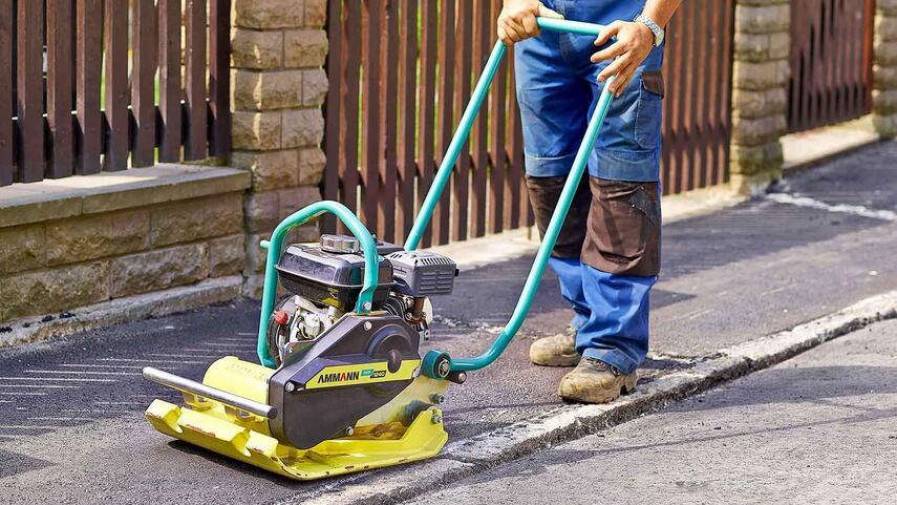

  5. Укладка песчаной и гравийной подушки. Утрамбовывание этих слоёв.
  6. Вязка арматурного каркаса с соблюдением всех строительных требований.
  7. Изготовление и установка опалубки.
  8. Демонтаж опалубки с готового фундамента.
  9. Укладка армирующей конструкции.
  10. Заливка бетонной смеси.
  11. Покрытие готового основания гидроизоляционными слоями.

Для ориентировочной оценки стоимости заливки бетона, ниже приведён список примерных цен за кубометр фундамента:

  • от 14500 до 17500 рублей — для ленточного основания;
  • от 16000 до 18700 рублей — для монолитной плиты;
  • от 28300 до 31 000 рублей — для столбчатого фундамента

На изображении с таблицей показаны ориентировочные расценки для ленточного основания под установленные размеры дома. Следует учесть, что стоимость услуг и материалов могут различаться в зависимости от региона строительства.

Таблица: расчёт общей стоимости материалов для фундамента

Закладка фундамента является тем процессом, для которого не стоит экономить средства. На этапе проектирования и составления смет следует учитывать факторы, влияющие на цену материалов и услуг, которые заключаются в следующем:

  1. Изготовлении бетонной конструкции с применением армирования.
  2. Сооружением и установкой опалубки, с последующим демонтажем.
  3. Стоимости заливки одного куба бетона (с указанием цены на доставку и разгрузку).
  4. Использованием при транспортировке бетона специальной техники перемешивающей смесь.
  5. Автоматизацией процесса заливки бетонной смеси.

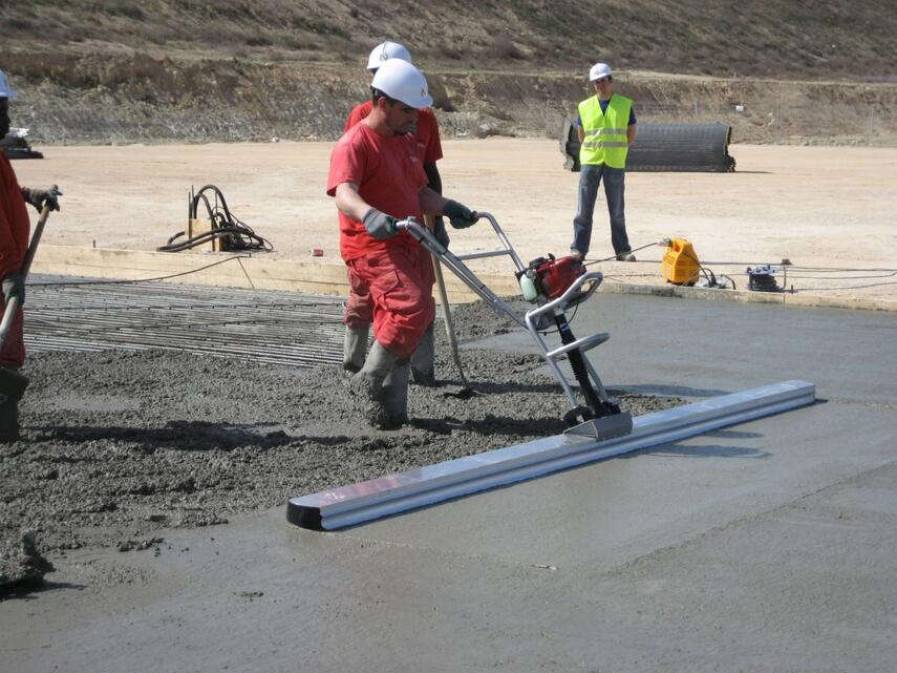

  6. Применением вибрационной техники, позволяющей удалять скопившийся воздух в жидком фундаменте.
  7. Квалификации специалистов.

Какой фундамент дешевле

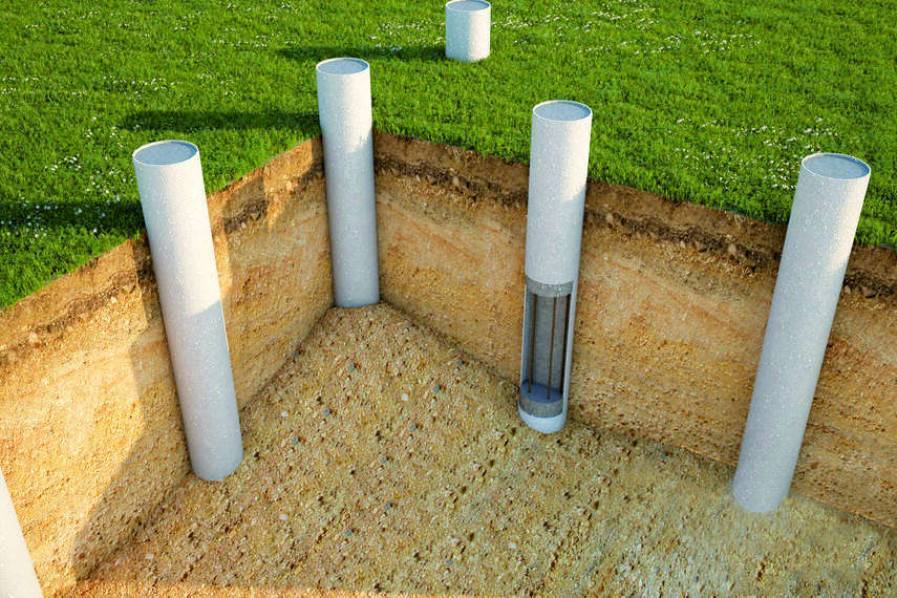

Самым бюджетным и оправдывающим себя фундаментом является столбчатое основание. Относительно небольшие затраты на изготовление этого основания заключаются в том, что:

  1. Требуемый объём бетона значительно меньше, чем для изготовления ленточного или плиточного фундамента.

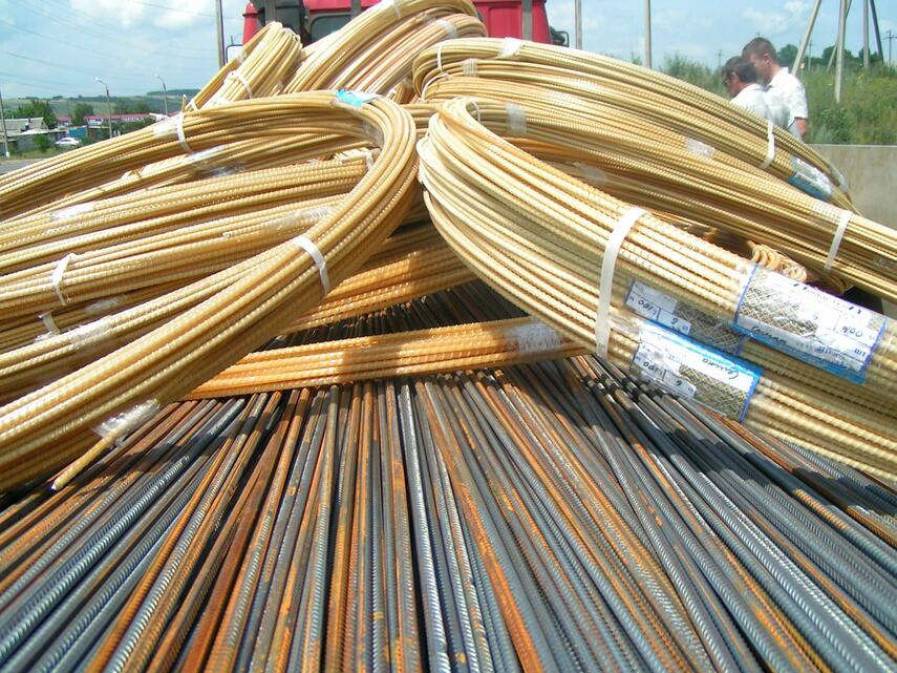

  2. Для армирования столбов не потребуется много арматуры.
  3. Не нужно нанимать специальную технику.
  4. В качестве опалубки для столбов можно использовать куски рубероида или толстого картона, что значительно дешевле, чем изготовление опалубки для бетонной ленты.

К другим преимуществам этого основания можно отнести следующие критерии:

  1. Для столбов нет необходимости выкапывать траншею. Для этого достаточно сделать ямки, используя садовый бур.
  2. Лунки для всего фундамента можно подготовить в сжатые сроки.
  3. Время застывания бетона в столбе — от 2 до 5 дней.

Осадка фундамента

На протяжении глубины грунтового основания почва может быть неоднородна. Слои грунта могут оказаться с различными геологическими характеристиками. Для определения полной и конечной осадки строения применяют метод послойного суммирования.

Суть данного метода заключается в том, что определяют величину деформации слоёв почвы, находящихся в активной зоне воздействия нагрузки от здания

Важно, чтобы полученные данные проседания здания не превышали критических нормативных показателей

Предельно допустимые нормы осадки фундаментов

Первоначальная просадка нового построенного сооружения (1-я категория технического состояния) на однородном грунтовом основании допустима в пределах 10 – 12 см.

При неоднородном составе грунте допустимое проседание зданий 1 категории без последствий составляет 5 см. Для домов 2 и 3 категории (строения с большим сроком эксплуатации) допустимо проседание не более 2 – 3 см.

Разрушение фундамента вследствие чрезмерной осадки дома

Любое дополнительное опускание здание чревато появлением трещин в основании и в стенах строения. Достаточно опуститься сооружению ещё на 2 см и это сразу отразится на состоянии несущих конструкций.

Специальные программы

Когда самостоятельно повести расчеты нет возможности, а бюджет не позволяет обратиться в специализированную компанию, можно воспользоваться программами для определения искомых параметров.

Популярные платформы для скачивания:

  1. GeoPlate – программа для расчета осадки свайно-плитного основания).

  2. GeoPile – сервис для расчета нагрузки на свайный фундаментов зависимости от типа грунта.
  3. StatPile mod Range – платформа для определения вертикальной нагрузки, передаваемой от ростверка на сваи.
  4. StatPile mod SP – программа для расчета суммарных нагрузок, передаваемых на сваю.

Онлайн-порталы в помощь начинающим строителям:

  1. Определение давления под подошвой фундамента здесь.
  2. Расчет глубины промерзания почвы тут.
  3. Расчет размеров конструктивных элементов фундамента, а также определение потребностей в арматуре и бетоне – тут.
  4. Расчет количества свай в зависимости от параметров возводимой конструкции – здесь или здесь.
  5. Определение количество свай и параметров силовых элементов – тут.

Сервисы для подсчета стоимости фундамента:

  • калькулятор для свайного основания;
  • калькулятор для свайно-винтового фундамента;
  • онлайн-калькулятор для свайно-ростверкового основания.

Как правило, инженерными расчетами для проектирования занимаются специализированные фирмы в индивидуальном порядке.

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Нюансы для свайно-ростверковой конструкции

В данном типе силовой конструкции сваи воспринимают суммарные нагрузки, а ростверк отвечает за распределение массы проектного сооружения по всей площади основания.

Здание опирается на верхнюю часть основания, при этом передача нагрузок от вышерасположенных элементов происходит неравномерно. Помимо определения размеров ленты, находят центральные нагрузки на продавливание колонной, рассчитывают:

  • прочность стакана ростверка,
  • давление на боковые поверхности,
  • а также изгибающие моменты.

Для выполнения перечисленных инженерных расчетов требуются специальные знания и навыки, поэтому проектирование свайно-ростверкового основания целесообразно доверить профессионалам.

Исходные условия:

  1. Одноэтажное кирпичное здание площадью 6 на 9 м с двумя перекрытиями из железобетона толщиной 20 см.

  2. Толщина стен – 38 см.
  3. Высота этажа – 3,15 м.
  4. Тип грунта – супесь (R = 46 т/м², fin = 1,2 т/м²).
  5. Глубина несущего пласта – 3,1 м.
  6. Вес снежного покрова – 80 кг/м².

Рассчитаем нагрузки с учетом коэффициентов запаса по схеме, описанной ранее, и получим суммарный вес сооружения равный 184 536 кг.

Предварительно пример параметры фундамента:

  • ширина ростверка – 400 мм;
  • высота ростверка– 500 мм;
  • длина свай – 3 м;
  • диметр сечения ж/б свай – 0,5 см;
  • шаг – 1,5 м.

По чертежу рассчитаем длину ростверка (например, 30 м) и раздели на принятый шаг (1,5 м). К полученному значению добавим один запасной силовой элемент и получим потребность в опорах, которая составит 21 штуку.

Площадь сваи: 3,14 х 0,52/4 = 0,196 м². Периметр сваи: 2 х 3,14 х 0,5 = 3,14 м. Масса ростверка: 0,4м х 0,5м х 3м0 х 2500кг/м3 х 1,3 = 19500 кг. Масса свай: 21 х 3м х 0,196м2 х 2500кг/м3 х 1,3 = 40131 кг.

Суммарный вес возводимой конструкции (дома и фундамента) составит: 184 536 кг + 19500 кг + 40131 кг = 244167 кг. Нагрузка на погонный метр ростверка: Q = 244167 кг/30 м = 8100 кг/м.

Допустимая нагрузка на опору составит: P = (0,7 х R х S) + (u х 0,8 х fin х li) = (0,7 х 46 т/м2 х 0,196м2) + (3,14м х 0,8 х 1,2т/м2 х 3м) =15,35 т.

Окончательный шаг свай: P/Q = 15,35/8,1= 1,9 м. Масса конструкции без учета свай: 184 536 кг + 19500 кг = 204 т. Ширина ленты: М / (L х R) = 204/(30 х 75) = 0,09 м.

Рекомендации по закладке бетона

Монолитные конструкции бетонируют в разборной опалубке из унифицированных частей. Способ укладки и транспортировки смеси выбирают с учетом минимального количества перегрузок.

Бетон подают в нескольких вариантах:

  • подъемными механизмами в бадьях;
  • самосвалами на эстакадах или в опалубку;
  • транспортными лентами;
  • бетононасосами.

Перемещение краном удобно, т.к. используется независимо от объемов фундамента и одновременно подает арматуру для каркаса. Закладку бетона в труднодоступные области проводят легкими съемными транспортерами или виброжелобами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
