Нижнее подключение радиаторов отопления - схемы, пошаговые инструкции

Нюансы монтажа радиаторов

Самое главное при монтаже – делать все в фабричной упаковке, дабы не повредить внешне покрытие радиаторов

Кроме того, важно не перепутать подачу и «обратку»

Если вход и выход расположены на разных концах, то вы не сможете ошибиться – для этого просто изучите маркировку. Но если они находятся с одной стороны, нужно действовать внимательно и осторожно! Ошибка может привести к неправильному подсоединению, из-за чего мощность может снизиться на 60% (точное значение будет зависеть от выбранной модели)

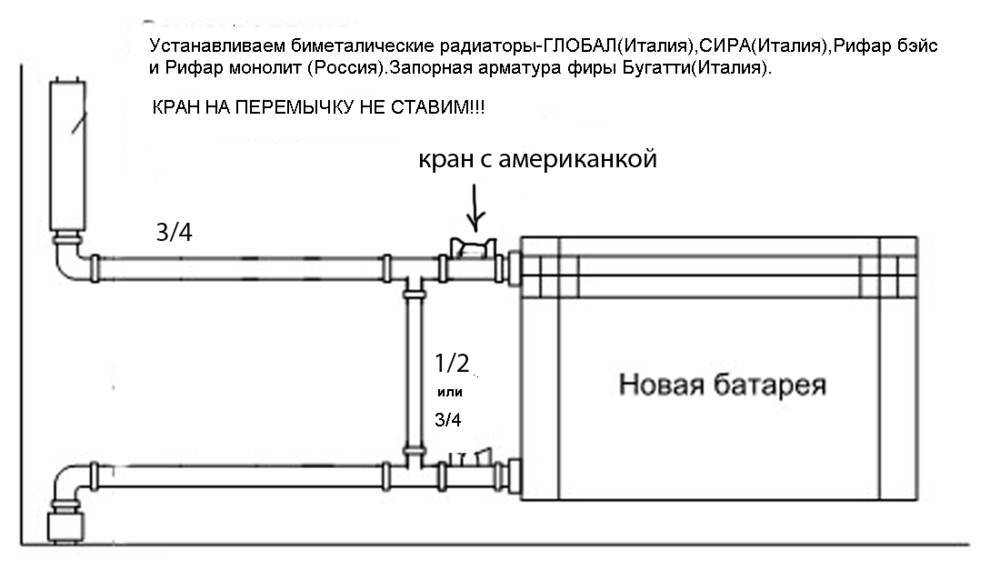

Узел нижнего подключения с байпасом

Калькулятор расчета количества секций радиаторов отопления

Перейти к расчётам Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ» КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНАНормальный уровень отрицательных температур в самую холодную декаду года,

– от -35 °С и ниже – от -30 до -34 °С – от -25 до -29 °С – от -20 до -24 °С – от -15 до -19 °С – от -10 до -14 °С – не холоднее -10 °С ГЕОМЕТРИЯ ПОМЕЩЕНИЯПлощадь помещения, м²

Высота потолка в помещении

– до 2.7 м – от 2.7 до 3.0 м – от 3.1 до 3.5 м – от 3.6 до 4 м – свыше 4 м ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯКоличество внешних стен – одна – две – три – внешних стен нетВнешние стены смотрят на:

Север, Восток

Юг, ЗападПоложение внешней стены относительно зимней розы ветров

– наветренная сторона

– стена параллельна направлению ветра

– подветренная сторонаСтепень термоизоляции внешних стен – полноценная термоизоляция, проведенная на основании теплотехнических расчетов – средняя степень термоизоляции – стены не утепленыЧто расположено снизу? – холодный пол по грунту или над неотапливаемым помещением – утепленный пол по грунту или над неотапливаемым помещением – снизу расположено отапливаемое помещениеЧто расположено сверху? – холодный чердак или неотапливаемое и неутепленное помещение – утепленный чердак или утепленное помещение – отапливаемый чердак (мансарда) или любое другое отапливаемое помещение ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИКоличество окон – помещение без окон – одно – два – триВысота окна, м

Ширина окна, м

Тип установленных окон

– помещение без окон

– обычные деревянные окна с двойным остеклением

– окна с обычным однокамерным стеклопакетам

– окна с обычным двухкамерным стеклопакетом

– окна с шумоизоляионным двухкамерным стеклопакетом

– окна с энергосберегающим однокамерным стеклопакетом

– окна с двухкамерным энергосберегающим или с трехкамерным стеклопакетом ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯКоличество дверей на улицу, холодный балкон, в неотапливаемые помещения

– нет таких дверей – одна – две ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВПланируемая схема врезки радиаторов в контур отопления

– диагональное, сверху вниз

– одностороннее, сверху вниз

– двухстороннее, нижнее

– диагональное, снизу вверх

– нижнее одностороннееПланируемое размещение радиатора на стене

– радиатор полностью открыт

– радиатор полуприкрыт сверху подоконником или полкой

– радиатор прикрыт сверзу стеновой нишей

– радиатор прикрыт с фронтальной стороны декоративным экраном

– радиатор полностью заключен в декоративный кожух ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТАЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

А. Общую требуемую тепловую мощность, например, для неразборного радиатора, конвектора, электрического обогревателя и т.п.

Б. Количество секций для разборного радиатора: чугунного, алюминиевого, биметаллического и т.п.Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей)

Далеко не каждому понравится такая «паутина труб», создаваемая для наиболее эффективного подключения батареи

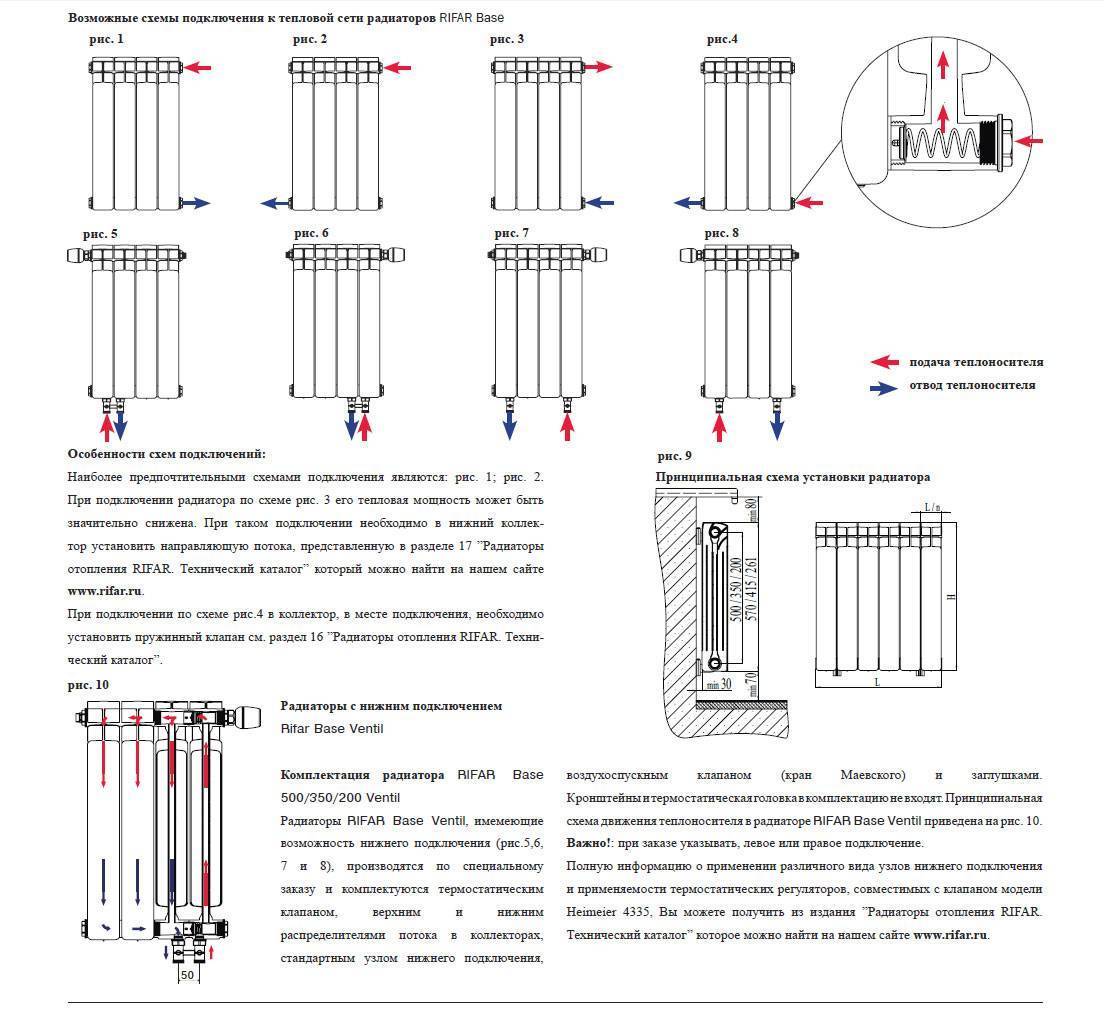

О специальных радиаторах, рассчитанных на нижнюю схему подключения

Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.

Биметаллические радиаторы Титан (Marek) 500/96 с нижним подключением

Чтобы подключить радиатор своими руками, необходимо подготовить:

Г- или Т-образные трубки;
строительный уровень;
узлы мультифлекс;
ФУМ ленту;
теплоизоляцию;
труборез;
гайки в требуемом количестве.

Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.

Подключать радиатор лучше на ранних этапах ремонта

Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.

Плинтус для труб радиаторной разводки

Боковое подключение батарей отопления

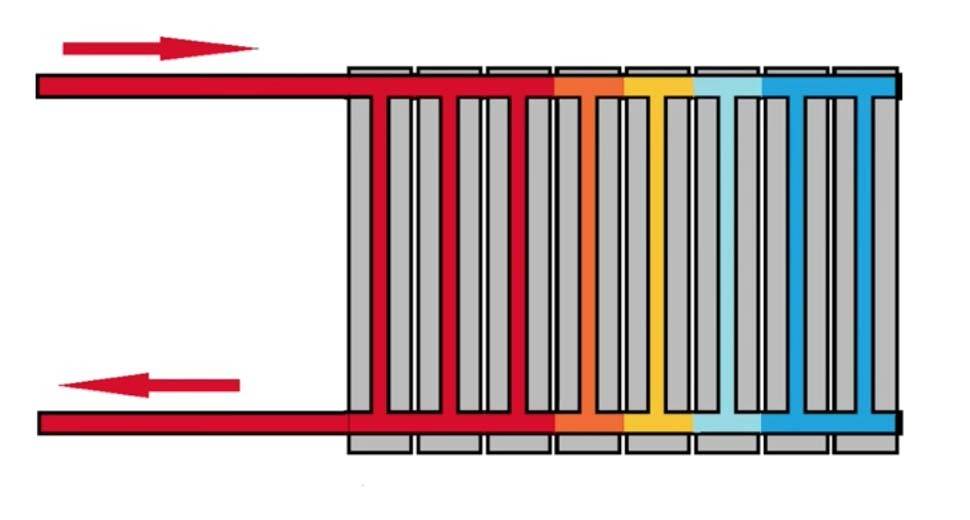

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы. За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Способы подключения радиаторов отопления

При этих схемах подключения существуют следующие варианты подключения:

нижнее;
боковое;
диагональное.

Однотрубная и двухтрубная схема подключения монтируется тройниковым способом.

Боковое подключение

Этот вариант можно применить как при однотрубной, так и при двухтрубной схемам подключения радиаторов.

При выполнении такого подключения, трубы подачи и обратки будут смонтированы с одной из сторон радиатора. Для удобства при ремонте, необходимо установить байпас. Для регулировки количества теплоносителя проходящего через радиатор устанавливается терморегулятор.

Байпас «помогает» выполнить ремонт отдельного радиатора без отключения всей системы отопления.

Диагональное подключение

Довольно эффективный вариант, позволяет монтировать радиаторы с большим количеством секций. Прогрев выполняется равномерно по всему отопительному прибору с малой потерей температуры теплоносителя.

Подключение батарей отопления можно выполнить двумя способами:

Теплоноситель циркулирует через верхнее отверстие радиатора, проходит через весь отопительный прибор и удаляется через нижнее отверстие радиатора, но уже с другой его стороны;
Теплоноситель может пройти через нижнее отверстие радиатора и удалится из верхнего, но уже с противоположной стороны прибора.

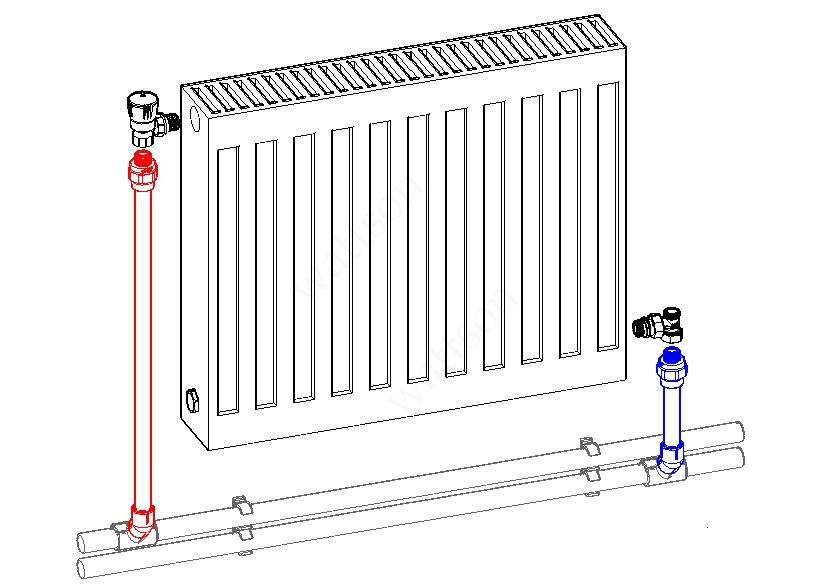

Нижнее подключение

Этот вариант чаще всего несет за собой дизайнерские требования при монтаже системы отопления. Трубопроводы в данном случае скрыты.

При таком подключении приходится произвести выбор радиаторов для нижнего подключения.

Будут большие потери тепла или придется увеличить мощность радиаторов, что влечет дополнительные затраты финансов.

В современных радиаторах для нижнего подключения есть возможность прохождения теплоносителя по всему прибору и только после этого он поступает в обратку.

Монтаж системы отопления в больших загородных домах можно отнести к довольно трудоемким и сложным работам. Самостоятельное выполнение следует выполнять после очень тщательной подготовки к такой работе. Обычно работу доверяют специалистам с хорошими отзывами.

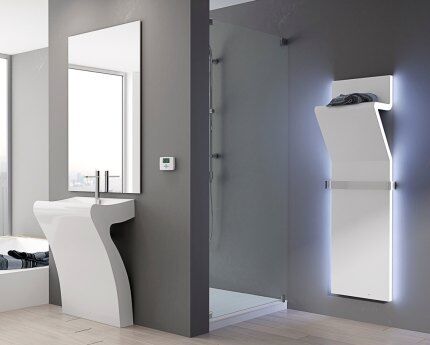

Достоинства и недостатки вертикальных радиаторов

Вертикальные батареи отопления являются неоднозначным вариантом устройства системы отопления. Для их установки требуется наличие свободной стены в комнате и возможность незаметного подведения к радиатору труб с теплоносителем.

Некоторые модели вертикальных радиаторов в летний период можно использовать в качестве вешалок, полочек или зеркала. Также батареи могут предусматривать возможность подсветки

Несмотря на это, вертикальные батареи продолжают пользоваться стабильным спросом благодаря таким преимуществам:

Высокий уровень теплоотдачи за счет большой площади соприкосновения с воздухом. Это позволяет нагревать теплоноситель до меньшей температуры и не перегружать газовый котел.
Разнообразие форм, размеров и расцветок, что позволяет подобрать модель необходимого размера под любой внутренний интерьер.
Большая скорость обогрева помещений за счет контакта с воздухом по всей высоте комнаты. Особенной эффективностью в этом отношении отличаются алюминиевые приборы.
Простота монтажа за счет идущего с каждой батареей комплекта креплений.
Экономия места под окном, где можно устроить небольшую кладовку.

При витражной структуре стен и отсутствии подоконника вертикальные настенные батареи являются идеальным вариантом для устройства системы отопления.

Не лишены вертикальные отопительные приборы и недостатков, из-за которых они не получили широкого распространения.

К минусам таких батарей относят следующие:

Неравномерность обогрева. Из-за вертикальной вытянутости радиаторов теплый воздух от них устремляется к потолку и там скапливается. В результате пол плохо прогревается и остается холодным.
Высокая стоимость. Цена одной простейшей вертикальной секции длиной 2 метра составляет 60-150 долларов, а дизайнерские модели стоят в разы дороже.
Сложность незаметного подведения отопительных труб. В идеале пластиковая разводка для вертикальных радиаторов должна проходить внутри стен за гипсокартоном, но реализовать это довольно сложно.
Большой вес стальных моделей, который не позволяет вешать батарею на гипсокартонные и тонкие межкомнатные перегородки.
Подключение вертикальных радиаторов обычно производится по нижней или седельной схеме, что снижает уровень теплоотдачи на 10-15% в сравнении с диагональным или боковым монтажом.

Принципиальных конструкционных отличий между горизонтальными и вертикальными батареями нет.

Минусом скрытого монтажа вертикальных радиаторов является то, что при разрыве трубы придется полностью разбирать стену со всей внутренней отделкой

Последние просто имеют удлиненную форму внутрисекционных каналов. Поэтому при выборе радиаторов для системы отопления необходимо руководствоваться в основном внешней красотой и удобством монтажа оборудования.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке) или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

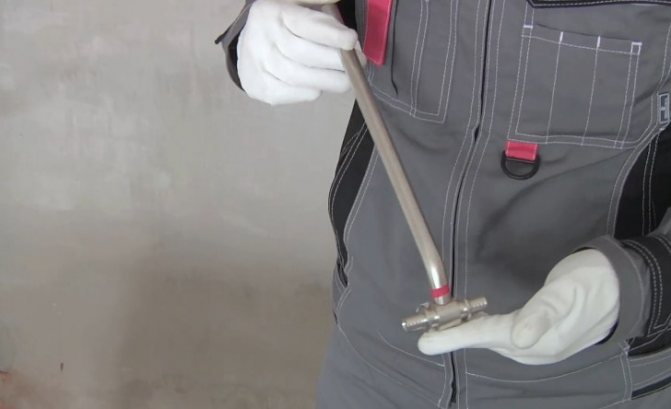

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Надевается резьбозажимное соединение

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубок

Трубки установлены в разные стороныШаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Отопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка Пример использования декоративных накладок

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие Кольцо для фиксации трубы

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу Труба фиксируется с помощью кольца Вставляется фиксатор

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Надевается резьбозажимное соединение Монтаж к радиатору отопления

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место среза Установка декоративных накладок

С помощью данного элемента две части соединяются между собой.

Этот элемент необходим для соединения двух частей Соединение двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию Монтажные работы закончены

Материалы и инструменты для установки

Для самостоятельного монтажа батарей отопления необходимо приготовить инструменты для крепления радиаторов. Также специальное оборудование для монтажа отопительной системы.

При креплении и сборке батарей отопления понадобиться:

перфоратор или ударная дрель;
набор ключей;
строительный либо лазерный уровень, можно использовать водяной уровень;
рулетка, маркер или карандаш;
герметик.

При использовании полипропиленовых труб, нужен специальный паяльник для сваривания ПП. С помощью него можно легко и быстро выполняется пайка полипропиленовых труб.

Материалы для подключения радиаторов:

Кронштейны. Для крепления прибора на стену.
Кран Маевского. Выпускает воздух из системы.
Заглушка. Закрывает не используемое отверстие.
Краны. Для регулировки количества теплоносителя либо перекрытия его полностью.

Все кроме запорной арматуры, есть в комплекте с отопительным прибором. Либо такие наборы можно приобрести отдельно.

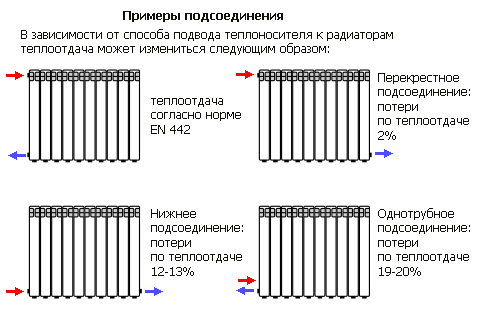

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно

Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.
При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

Факторы эффективности отопления

Разводка отопительной сети. От того, насколько правильно она сделана, зависит, насколько эффективно и равномерно будут прогреваться помещения, а, следовательно, цена за отопление;
Выбор оборудования и материалов исходя из корректного расчета технических и экономических показателей. Правильный выбор оборудования приведет к максимальной теплоотдаче. При этом потребление топлива для отопления должно быть минимальным;
Монтаж магистральных трубопроводов, отопительных приборов, запорной и регулирующей арматуры, а также котла и насосного оборудования. Неправильно выполненный монтаж любого из элементов отопительной системы может привести к выходу из строя всей сети;
Предварительные расчеты и определение схемы отопительной системы здания, а также выбор оборудования, материалов, комплектующих, сами монтажные работы требуют определенного опыта и специальных знаний;
Подключение профессионалов к таким работам может вызвать увеличение расходов на установку отопления, однако при отсутствии уверенности в самостоятельных расчетах и работах, на этом экономить не стоит.

Выбор схемы

После выбора типа нагревательных приборов определятся схема подключения радиатора отопления к системе в здании. Все существующие схемы подключения делятся на однотрубные и двухтрубные.

Подводка трубопроводов к радиаторам может быть трех видов:

нижняя;
боковая;
двухсторонняя.

Варианты подключения

Для установки большего числа секций необходимо применять разностороннюю подводку труб к отопительным приборам.

При монтаже радиаторов отопления своими руками, необходимо учитывать пропускную способность трубопроводов, которая связана с диаметром и коэффициентом шероховатости.

Для достижения наибольшей теплоотдачи требуется оптимальное размещения радиаторов в помещении, а именно – соблюдение расстояния монтажа до стены.

Инструкция по монтажу батарей отопления предписывает следующие нормы:

Радиатор должен устанавливаться на расстоянии 10 – 12 см от пола;
Расстояние от подоконника до батареи должно быть не меньше 8 – 10 см;
Задняя панель радиатора должна находиться от стены не меньше, чем на 2 см;

Схема установки

Устанавливая радиаторы отопления своими руками необходимо предусмотреть регулирование нагрева этих элементов, как в ручном режиме, так и в автоматическом. Для этой цели предусмотрены специальные терморегуляторы;
Ручные краны, задвижки и вентили позволят быстро отключать радиатор отопления при возникновении чрезвычайных ситуаций. При ремонте или профилактике это позволит отключать каждый отопительный прибор независимо от всей системы;

Фото установленной перемычки

На радиаторы следует установить краны Маевского. С помощью этих элементов проводится стравливание воздуха из сети. Это осуществляется в начале сезона, а также при возникновении воздушных пробок в трубах или радиаторах.

Последовательность монтажа

Стальные батареи отопления монтируются в такой последовательности:

Проводится предварительная разметка для установления кронштейнов;
Кронштейны крепятся к стене;
Монтируются краны Маевского на радиаторы;
Устанавливаются заглушки, краны, клапаны и регуляторы;
Радиатор размещается на кронштейнах с выравниванием по горизонтальному уровню;
С помощью переходных сгонок радиатор подключается к трубопроводу;
Проводится опрессовка и пробный пуск воды.

Что касается обвязки стальных радиаторов, то схема подключения стальных радиаторов отопления с нижним подсоединением отличается от обычной – с боку. Она в принципе проще, чем обычная схема подключения

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
