Монтаж пропиленовых труб своими руками: поэтапный монтаж пропиленовых труб самостоятельно

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

• армированные;
• неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

Маркировка	Область применения	Характеристики
PN10	Водопроводные низкотемпературные системы с минимальным уровнем давления	10 атмосфер, 45 °C
PN16	Водопроводные системы для холодной воды	16 атмосфер, 60 °C
PN20	Системы горячего водоснабжения, не для отопительных систем	20 атмосфер, 95 °C
PN25	Системы горячего водоснабжения, отопительные системы	25 атмосфер, 95 °C
PPR	Отопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.	25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Важно знать! Трубы с индексом PPR используются только в промышленных целях, использовать их для подачи питьевой воды не рекомендуется производителем. Стандартный размер полипропиленовой трубы любого диаметра – 6 метров

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

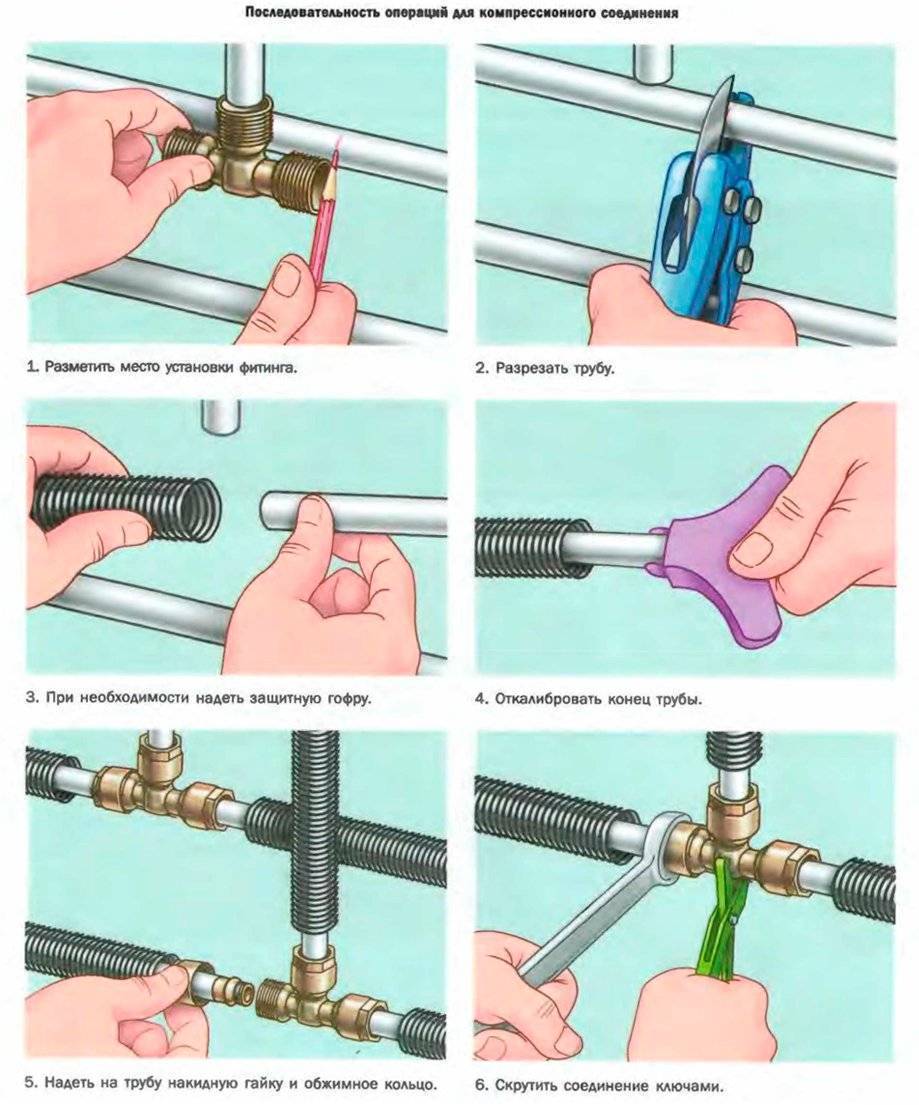

Полезно знать! Обжимные муфты надежно фиксируются специальными клещами, в комплекте также есть шаблон для контроля правильности монтажа. Обжимные клещи стоят достаточно дорого, выгоднее арендовать их на время окончательной сборки и наладки системы.

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых труб

Сварка полипропиленовых труб

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;

• гильзу (насадку) нужного диаметра.

  Паяльник для ПП труб из старого утюга

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230?С и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Монтаж полипропиленовых труб с Г-образным компенсатором теплового расширения

С помощью онлайн-калькулятора можно сделать гидравлический расчет для однотрубной схемы водяного отопления частного дома своими руками. Программы DanfossCO и OvertopCO производят расчеты внутридомовых отопительных систем с естественной циркуляцией. Расчеты в Excel Online сведены в удобную табличную форму. Заполнив графу исходных данных и выбрав необходимые константы (графы выделены цветом), получаем результаты расчета.

Классический метод обустройства системы отопления — однотрубная разводка. Пояснить монтаж сможет тематическое видео отопления частного дома из пропилена. Своими руками можно быстро, аккуратно и дешево выполнить обвязку оборудования.

Схема обвязки труб в системе отопления с П-образным компенсатором

Системы с однотрубной разводкой и естественной циркуляцией работают под действием сил тяготения. Уклон при прокладке труб и установка теплогенератора ниже уровня жилых помещений увеличит скорость движения потока. Однако при последовательном подключении радиаторов невозможно равномерно распределить тепло. Удаленные от котла помещения прогреваются плохо, возникает опасность прекращения циркуляции и вскипания котловой воды.

Проблему решает устройство отопления частного дома своими руками в схеме «ленинградка». Видео-ролики можно найти в сети.

Вынос патрубков к приборам отопления разделяет поток, большая часть теплоносителя продолжает сквозное движение по системе. Расход через радиатор регулируют установкой вентиля терморегулятора, диагональным подключением прибора или изменением проходного сечения байпаса.

Пример обустройства петлеобразного компенсатора при монтаже ПП-труб

Процесс сварки полипропиленовых труб

Прежде чем приступить к сварке труб, необходимо нарезать их на куски необходимого размера. Необходимую длину следует отметить маркером, после чего специальным инструментом для резки труб отрезать необходимый кусок и зачистить концы, если изделие имеет армированную или любую другую оболочку. После этого трубы сваривают специальным паяльным инструментом для полипропиленовых труб, использующим тефлоновые насадки различных размеров для труб и фитингов. Эти насадки находятся с разных сторон паяльного инструмента.

Несколько этапов сварки полипропиленовых труб

Включенный и готовый к работе инструмент имеет температуру 260 градусов. Когда паяльник достигает рабочей температуры, на тефлоновые насадки одевают трубы и фитинг и начинают нагрев. Время нагрева определяется диаметром изделий. Обычно на это необходимо 10-15 секунд, после чего изделия быстро снимают с паяльника и совмещают до упора при соединении требуется некоторое усилие, но несмотря на это движение должно быть плавным. Вращать детали по оси в процессе сваривания запрещено, чтобы избежать повреждений..

Из-за нагрева детали могут некоторое время легко гнуться. Для того чтобы не повредить трубы, их следует расположить на ровной горизонтальной поверхности до тех пор, пока температура изделий не понизится. В конце процесса сварки у вас будет цельная неделимая деталь, состоящая из трубы и фитинга.

Как гнуть трубы из полипропилена

Несмотря на то, что производители не рекомендуют сгибать ПП-трубы, обойдись без этого сложно. Согнуть их можно с помощью:

• строительного фена. при нагреве их можно достаточно легко согнуть руками; чтобы избежать надлома, их вначале нужно заполнить песком и закрыть с обеих сторон заглушками;

• холодным способом (резиновой киянкой) можно воспользоваться в том случае, если труба имеет небольшое сечение; при этом радиус изгиба должен быть небольшим. При холодной гибке вероятность повредить трубу гораздо больше, поэтому этот способ используется реже.

Посмотрите видео, монтаж полипропиленовых труб своими руками:

Возможно вас так же заинтересует статья как спрятать трубы в ванной

Монтаж труб из пластика

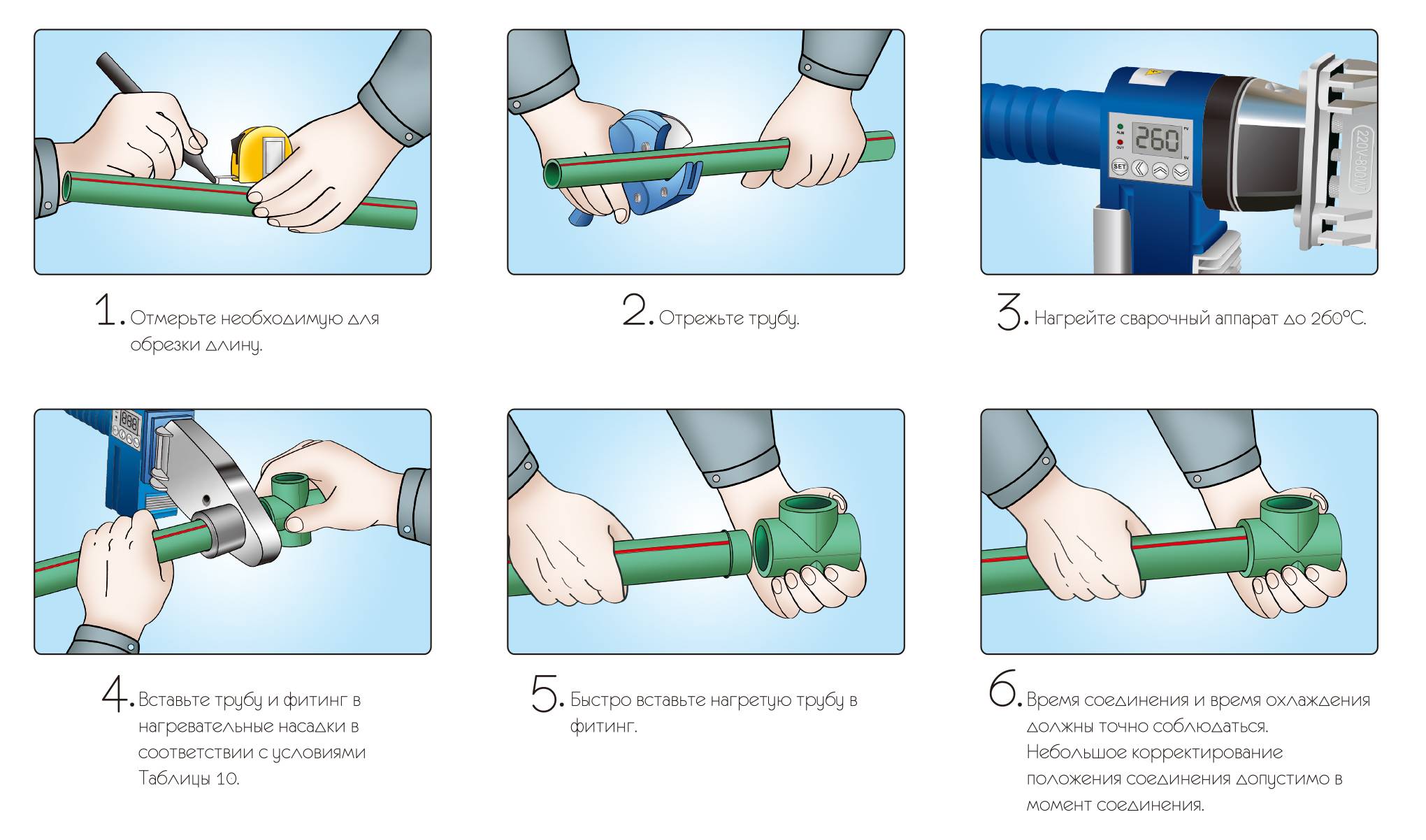

А теперь поэтапные действия:

Необходимо отмерить, а затем отрезать участок трубы нужной длины. Торец очистить от крошек и заусенцев. Маркером надо отметить глубину входа в трубу фитинга. Глубина непосредственно зависит от габаритов фитинга

Особое внимание нужно уделять тому, чтобы не допустить надвижения фитинга до упора. Чтобы не происходило сужение внутри трубы в местах соединения – между торцом и выступом в фитинге нужно оставлять промежуток

Также маркером наносится метка на трубе и фитинге в местах их соединения, чтобы избежать возможного перекоса. Насадка паяльника для труб нагревается, только после чего на нее можно надевать фитинг и трубу

Нагреваться элементы должны одновременно, после чего насаживаться очень плотно.

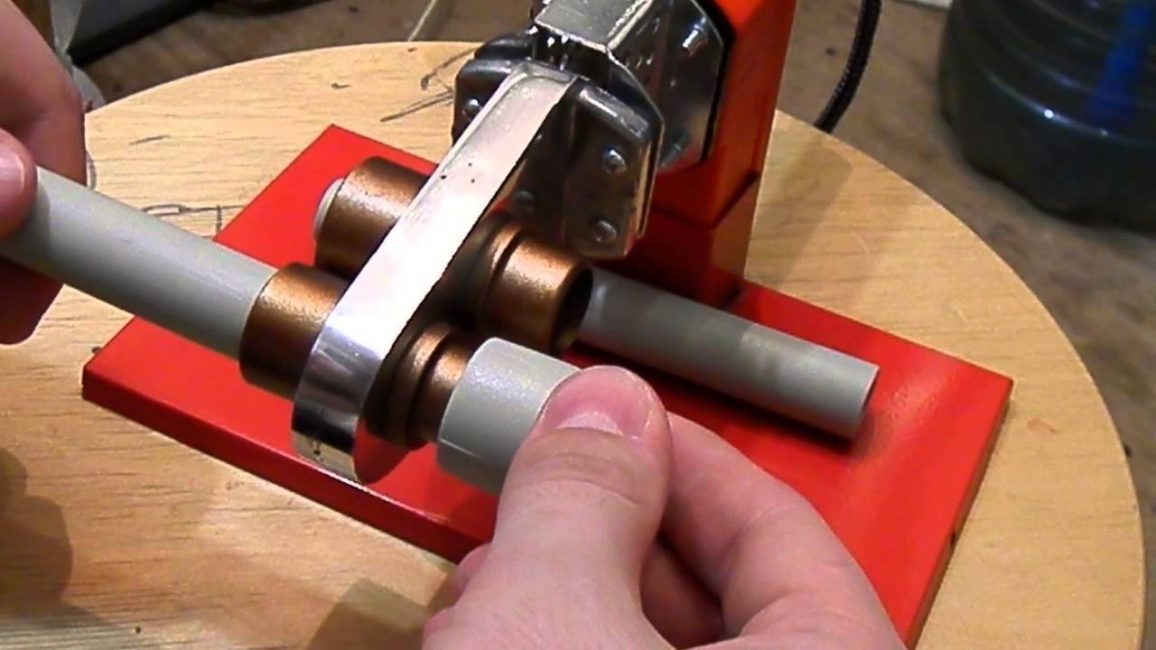

Разогрев элементов соединения при помощи паяльника с насадками

1. Между собой элементы соединяются только после полного разогрева и снятия с насадки. Насаживать деталь на деталь необходимо с усилием, без проворотов вдоль осевой линии. Застывает труба примерно за 20-30 секунд¸ потому все нужно делать по возможности быстро и точно.
2. По той же схеме собираются все остальные составляющие, поэтапно, по разработанной заранее схеме.

Мастер за работой. А вы чем хуже?

Итак, подведем итог

Ну что ж, как видите, ничего сложного в самостоятельно собранном водопроводе или системе отопления нет! Казалось бы – рулетка, паяльник для пластиковых труб с насадками различного диаметра, маркер, соединительные элементы – и вперед!

Все так и есть при наличии инструментов, внимания, и правильно поставленных от природы рук. Однако, монтаж пластмассовых труб нагляднее будет смотреться на видео, коего в сети предостаточное множество.

Все в ваших руках! Действуйте! И удача обязательно вам улыбнется!

Из каких полипропиленовых труб можно выполнять монтаж отопления?

Монтаж отопления выполняется из армированных полипропиленовых труб.

Армированная труба выглядит (если смотреть в разрезе) так, как показано на фото:

Внутри и снаружи трубы слои полипропилена, между ними слой армирующего материала (фольга, стекловолокно). Между слоями полипропилена и армирующим слоем находится клей. То есть, армированная полипропиленовая труба пятислойная.

На фото выше труба, армированная алюминиевой фольгой. На следующем рисунке тоже полипропиленовая труба, но армирована стекловолокном:

Особенно там, где не видно, что она изгибается. Впрочем, даже при заметных изгибах такая труба не порвётся, просто некоторые искривления несколько портят дизайнерский вид.

На следующем фото труба, также армированная стекловолокном. Но это труба «под зачистку»:

То есть, наружный слой полипропилена счищается, и затем труба припаивается к фитингу. Такая труба – самый идеальный вариант, она лучше всего выдерживает линейные расширения. Недостаток – из-за необходимости зачистки монтаж занимает больше времени.

Вот так (фото ниже) выглядит труба со стекловолокном. Такая труба паяется без зачистки.

Дефекты соединений и причины их возникновения

Отсутствие или отделение бурта от сварочного шва:

1. Превышена температура нагрева.
2. Излишняя длина насадок.
3. Отклонение от времени нагрева.

Малая высота бурта:

1. Низкая температура нагрева.
2. Недостаточная продолжительность разогрева.
3. Несоответствие диаметров деталей.

Косой стык: нарушение соосности фитинга и трубы.

Овальность краев: неправильная фиксация заготовок.

Пустоты в сварном стыке:

1. Поврежденная поверхность трубы.
2. Смещение оси при соединении.
3. Значительные отклонения размеров деталей.
4. Грязные поверхности.
5. Пригар пластика на насадках.

Неполная длина сварочного шва:

1. Недостаточная температура.
2. Малое время нагрева.
3. Превышение времени стыковки.
4. Неровный конец трубы.

Заужен проход в месте сварки:

1. Чрезмерное давление при стыковке.
2. Перегрев материалов.

Пробное заполнение водой производят спустя час после завершения последнего стыка. Спустив воздух в верхних точках системы, наполняют её водой и держат давление 30–40 минут. Осмотрев водоводы, убеждаются в отсутствии протечек.

Освоение пайки полипропиленовых узлов является главной задачей, решаемой при замене старых труб. В остальном монтаж этого типа трубопровода выполняется согласно общепринятым нормам.

рмнт.ру, Игорь Максимов

Как выбрать качественную полипропиленовую трубу

Для того, чтобы выбрать качественные полипропиленовые трубы стоит знать и учитывать следующие моменты:

1. Краситель, используемый при изготовлении полипропиленовых труб тоже имеет достаточно большую плотность (1,15 — 2,7). Его содержание в трубе обычно от 0,05% до 2%. Содержание в фитинге от 0,05 до 3%. Некоторые изготовители используют очень концентрированный краситель для уменьшения его процентного содержания в трубе. Оставшийся объём замещается мелом или тальком. В результате таких действий качество полипропиленовых изделий падает. К сожалению определить это достаточно проблематично.
2. При выборе полипропиленовой трубы стоит руководствоваться ГОСТ-ом 32415-2013. Для покупки наиболее качественного изделия стоит промерить её штангенциркулем. В том случае, если полученные результаты не укладываются в ГОСТ, изделие лучше не брать. Помимо этого не стоит брать овальные или просаженные трубы.

Помимо вышеперечисленных нюансов существуют моменты связанные с производителем, либо с содержанием дополнительных веществ:

Качество импортных полипропиленовых изделий выше отечественных, но в то же время выше в цене примерно на 20%. Эталоном качества считаются полипропиленовые трубы Borealis

В случае выбора труб до 60 мм стоит обратить внимание на изделия Сибур и Лукойл.
При выборе полипропиленовых труб, содержащих стекло, стоит знать, что его оптимальное содержание в полипропилене от 17 до 22%. В том случае, если рамки этого показателя не будут соблюдены, может возникнуть либо линейное расширение трубы, либо возрастёт её хрупкость

Для определения содержания стекла необходимо его плотность (2,5 — 2,6) умножить на объём трубы. Затем перемножить плотность полипропилена (0,9) на тот же объём. Разница покажет содержание стекла.
При выборе полипропиленовых труб с алюминием (фольгой) стоит проверить следующие момент. Попробовать просунуть канцелярский нож между слоем полипропилена и алюминия. В том случае если нож зайдёт хотя бы на 1 мм, трубу брать не стоит. Качественная труба изготовлена с применением перфорированной фольги, для улучшения сцепления слоёв.
Для того, чтобы выбрать качественное изделие без применения вторичного сырья, стоит узнать цену полипропилена на бирже, добавив накладные расходы и прибыль. По итогу, качественный продукт будет стоить больше 140 — 160 руб/кг.

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

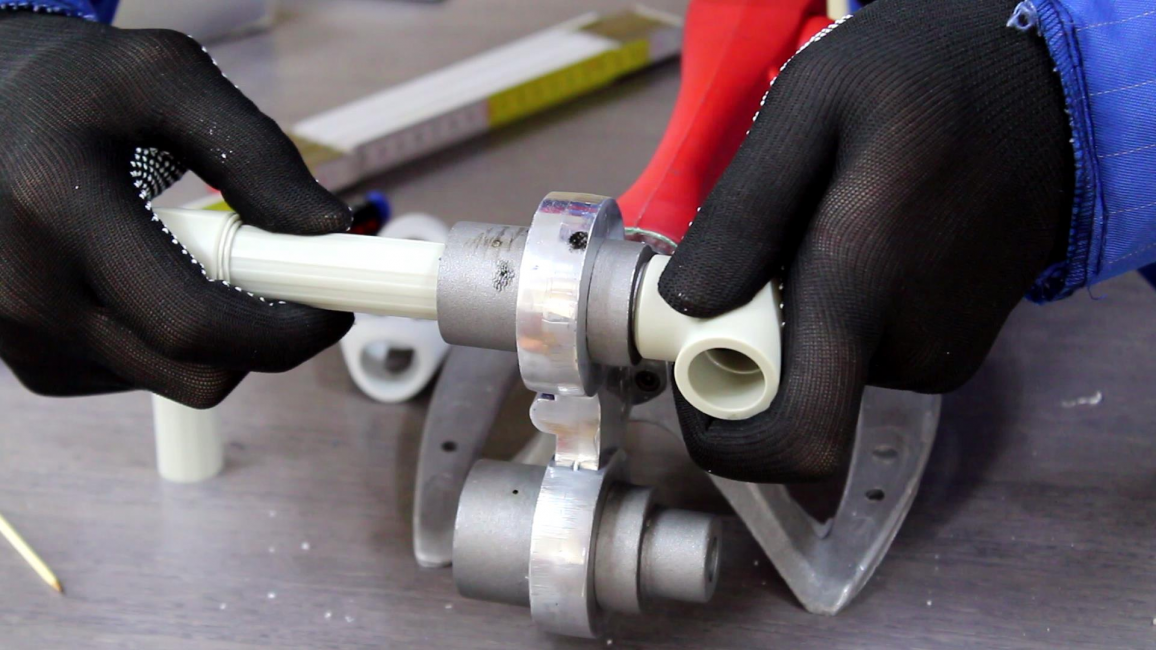

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу — по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, — будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

• через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
• это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

• Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
• Уголки. Область применения – изготовление угловых участков магистралей;
• Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
• Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

1. Обезжирить место пайки на патрубках.
2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
3. Включить паяльник и выставить его на определенную температуру.
4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
5. После определенного промежутка времени состыковать патрубок и муфту между собой.
6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Оборудование для сварки

Аппарат для пайка труб

Обеспечить долгосрочное качественное соединение элементов водопровода можно, если сварочный аппарат соответствует следующим требованиям:

• обеспечивает равномерный нагрев поверхности до 260С
• позволяет фиксировать соединяемые элементы во время сварки и в процессе охлаждения
• отвечает требованиям безопасности при проведении работ

Доступные агрегаты попадают в диапазон от самодельных до профессиональных. Выбор того или иного варианта определяется количеством сварных швов, сложностью архитектуры трубопроводной системы, диаметром элементов и опытом сварщика.

Почему лучше отказаться от кустарного

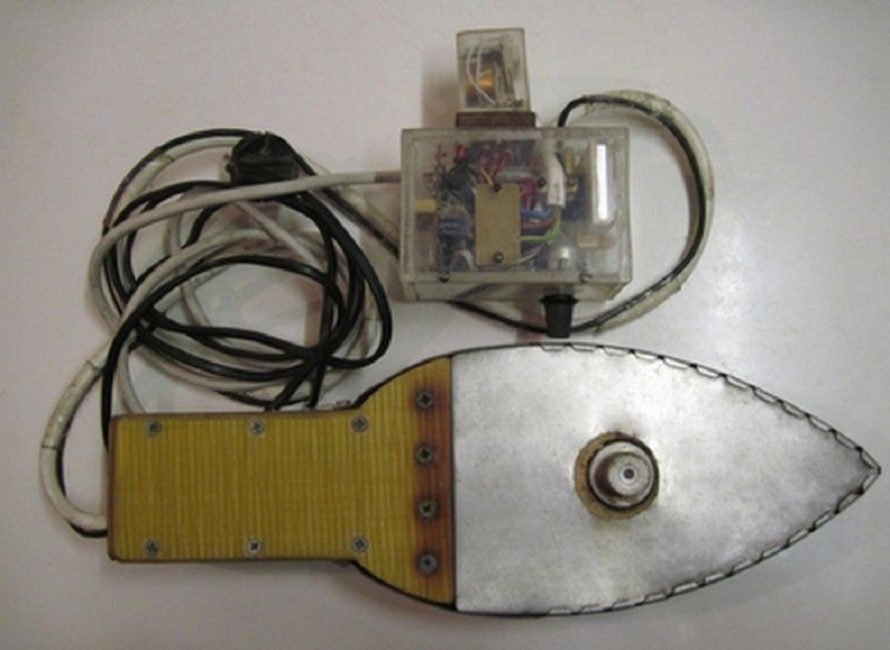

Самодельный аппарат для сварки

Одно из наименований сварочного агрегата — “утюг” — объясняется возможностью сделать этот прибор на базе бытового утюга. Для сборки потребуется разобрать утюг и заказать или приобрести дополнительные элементы. Такой способ сварки не рекомендуется по следующим причинам:

• невозможно откалибровать прибор в домашних условиях, не гарантирована не только температура нагрева, но и ее стабильность
• не гарантировано качество компонентов
• затрачиваемое время и стоимость дополнительных частей соизмеримы со стоимостью нового агрегата, предлагаемого в магазинах

Для экономии средств рекомендуется рассмотреть вариант аренды или покупки сварочного аппарата, бывшего в употреблении.

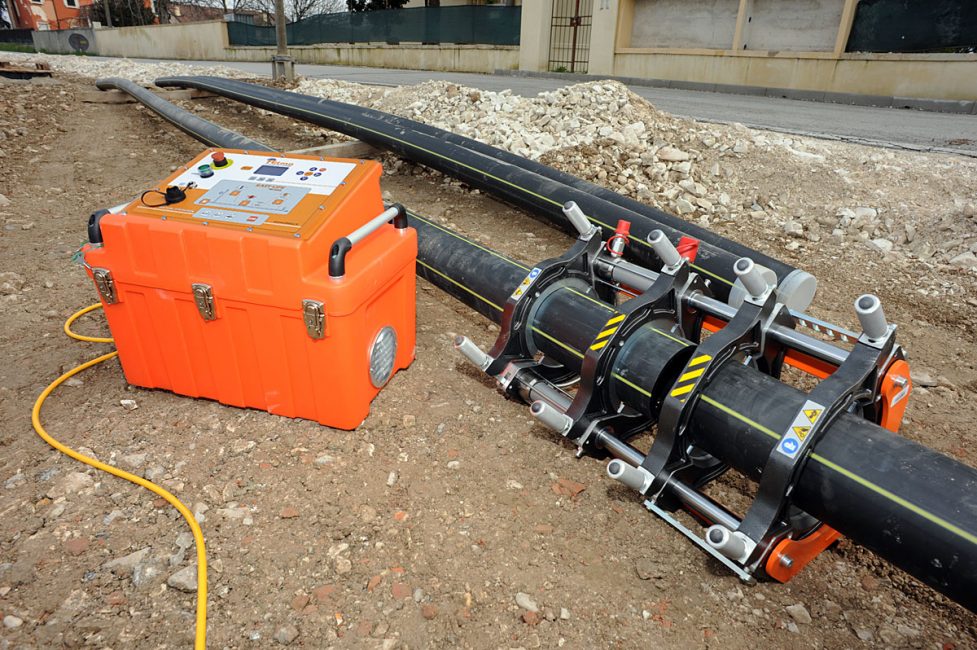

Профессиональная сварка — объемы работ и скорость

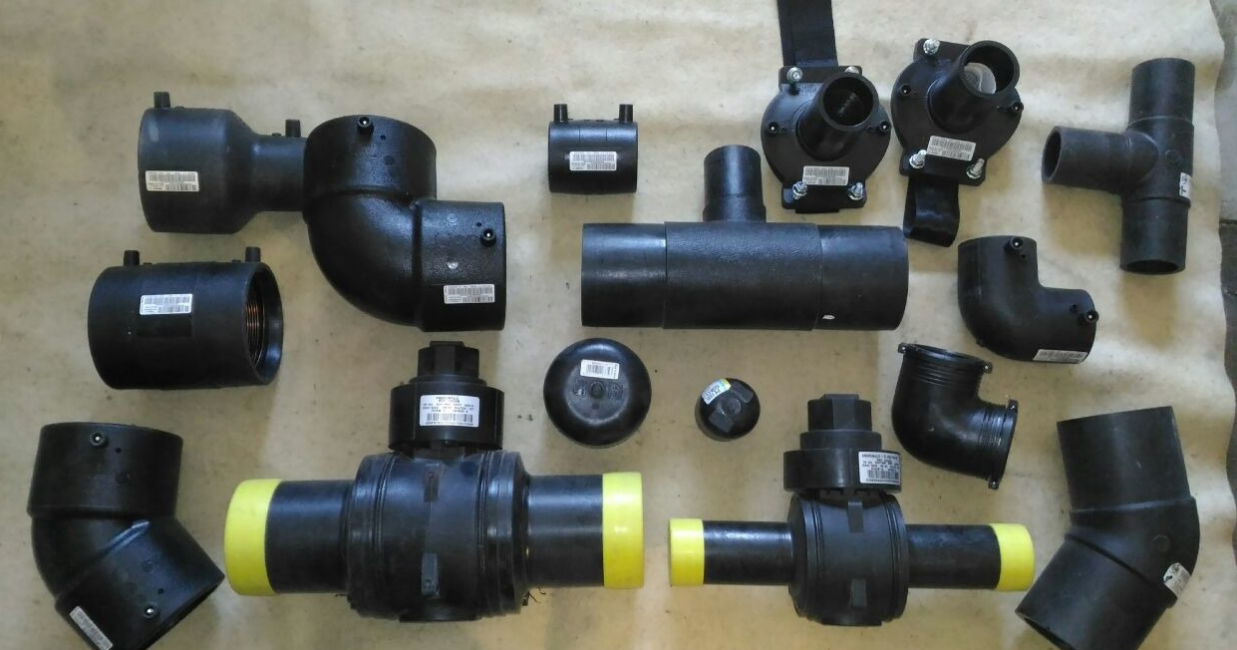

Электрофитинги

При монтаже трубопроводов на больших объектах большую роль играет время завершения обвязки. В этом случае можно использовать профессиональное оборудование.

При муфтовом способе профессиональные сварщики используют для соединения электрофитинги. Этот метод обеспечивает максимальную скорость и высокое качество работ. Порядок сварки:

• нарезать детали нужной длины
• обезжирить места будущих соединений
• вставить трубы в фитинги
• подсоединить аппарат для сварки к электрофитингам при помощи проводов
• включить аппарат, дождаться автоматического отключения
• визуально проконтролировать правильность соединения

В связи с высокой производительностью этот метод оправдывает цену электрофитингов за счет повышения скорости обвязки в несколько раз по сравнению с ручной пайкой.

Профессиональный аппарат для стыковой сварки

Если профессиональная сварка производится методом спайки труб встык, используют профессиональные сварочные аппараты, обеспечивающие плотное соединение свариваемых частей, а также равномерный нагрев поверхностей. Профессиональное оборудование обеспечивает четкое совмещение осевых линий и фиксацию частей для предотвращения изгиба в месте сварки.

Оптимальный выбор для самостоятельного соединения деталей

Пример комплектации сварочного набора

Для проведения водопровода в отдельной квартире или частном доме можно приобрести набор для сварки пластика, включающий в себя:

• паяльник с регулятором температуры
• насадки различного диаметра (популярные модели предлагают 6 размеров)
• нож для обрезки
• измерительную линейку или рулетку

Установка детали трубопровода и фитинга в паяльник для сварки

Дополнительно в комплект могут входить отвертка, перчатки и другие материалы. Аппарат для сварки должен быть устойчивым, чтобы не деформировать элементы в процессе нагрева. Не рекомендуется приступать к работе, не имея опыта сварки и работы с выбранной моделью паяльника.

Утепление балкона изнутри: описание материалов, полная пошаговая инструкция как все сделать своими руками (40+ Фото Видео) +Отзывы

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Важные нюансы монтажа полипропилена

Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.

Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.

Схема монтажа отопления из полипропилена.

Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.

Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.

Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.

Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.

При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).

По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.

Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.

Ремонт полипропиленовых труб своими руками

Замена участка водопровода

Чтобы заменить поврежденный участок трубы, возьмите трубу с аналогичными характеристиками – ту, которая выдержит давление во всей системе. Отрезок обустраивают сварными муфтами, реже муфтами механическими. Как и при монтаже труб, участок нагревают паяльником и вставляют в нужное место.

В напорной системе стыки необходимо делать на сварке, а при ремонте дефектный отрезок вырезают, заменяя его другим. Места стыков просто запаивают.

Пошаговая инструкция по ремонту труб:

1. Вырежьте из системы поврежденный участок трубы.
2. На паяльник наденьте насадку необходимого диаметра и прогрейте его до температуры, указанной в инструкции.
3. Наденьте на насадку полипропиленовую трубу с одной стороны и соединительный элемент с другой.
4. Прогревайте детали не менее 6 секунд, не вращая и не передвигая их.
5. После нагрева снимите элементы с насадки паяльника и соедините в полноценное соединение до упора, не вращая и не изгибая детали.
6. Дождитесь остывания получившегося соединения и убедитесь, что на месте шва появились пластиковые «кольца».
7. Аналогичным образом спаяйте второй конец отрезка и основную трубу.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
2. АГВ, или, может быть, любой иной котел отопления.
3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
4. Радиаторы, прочие теплоотдающие элементы.
5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.

2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см	11	9	7.5	6.3	5	4	3.2	2.5	2
Время разогрева, сек	50	40	30	24	18	12	8	7	7
Время для соединения, сек	12	11	10	8	6	6	6	4	4
Охлаждение, мин	8	8	8	6	5	4	4	3	2
Каким должен быть шов, см	4.2	3.8	3.2	2.9	2.6	2.2	2	1.8	1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.
