Какое оборудование необходимо для обустройства скважин на воду

Гидроаккумулятор

Не всегда, но часто, в кессон устанавливается гидроаккумулятор. По сути, это обычный бак, в котором собирается вода. Внутри него установлена мембрана в виде шарика, сдавливаемая со всех сторон накаченным внутрь бака воздухом. Поступающая под давлением вода расширяет мембрану, а воздух сжимается, давя на стенки шара. Так создается давление внутри водопроводной системы, на тот случай, если насос не будет работать какое-то время.

В зависимости от объема потребления воды выбирается и объем гидроаккумулятора, который варьируется в диапазоне 50-200 л. Расчет производится из соотношения 50 л на 1 м³ производительности насоса.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

  • Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
  • Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
  • Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
  • Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
  • Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

  • Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
  • Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
  • Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
  • Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

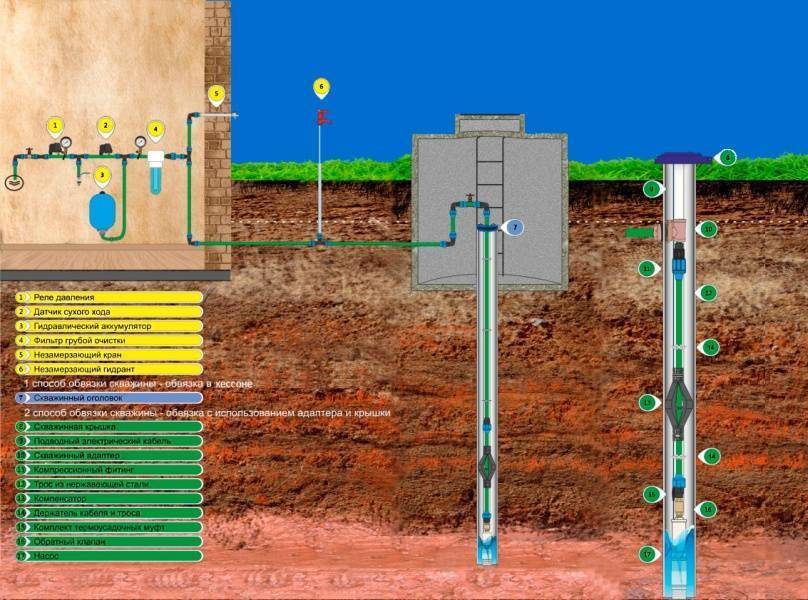

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

  1. Все дополнительное оборудование можно разместить внутри кессона.
  2. Лучше подходит для холодного климата.
  3. Долговечно и надежно.
  4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

  1. Для его установки не нужно дополнительно рыть яму .
  2. Быстрый монтаж.
  3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

  1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
  2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
  3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Принципиальная конструкция скважинных насосов: электродвигатель в нижней части, насосная часть – в верхней

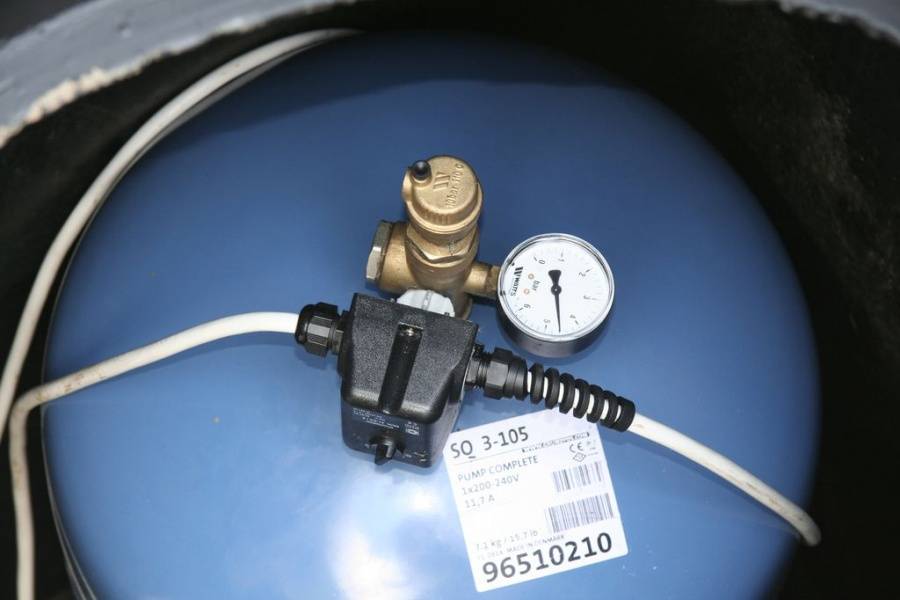

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

Гидроаккумуляторы бывают горизонтального и вертикального типа

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Насос погружной под скважину.

Станция с погружным насосом способна поднимать воду с глубины свыше десяти метров.

Непростым вопросом считается, как выбрать помпу, на какую высоту ее подвесить к обсадному трубопрокату.

Все оборудование можно размещать в любом месте по отношению к скважине, это не повлияет на его эффективность.

Внимание! Лучшим местом для установки насоса станет сухая подвальная комната либо первый этаж технического сооружения. Как защитить источник от влияния внешних факторов

Как защитить источник от влияния внешних факторов.

Защита скважины от проникновения осадков, грязи вокруг источника организуется с помощью помещения, которое располагается выше уровня земли или ниже.

1.Обустройство домика над землей.

Домик представляет собой павильон простой схемы. Его заглубляют неглубоко внутрь земли, оставляя вход, как отдельный погреб. Вокруг засыпают землей, организуя завалинку, что понизит уровень теплопотери.

Подобные конструкции возвышаются над скважинами, которые организуют в промышленных областях, редко на дачном участке. Под постройку домика придется отводить дополнительное место, что создаст неудобства на маленьком пространстве. Домик сложно утеплить самостоятельно, чтобы чувствовался эффект.

2.Скважина внутри жилого здания.

Вариантом защиты является эффективный, но редко применяемый способ. Под установку оборудования используют подвал в жилом помещении, или утепленную зимнюю теплицу, оранжерею.

Внутри здания источник получает защиту от хулиганов и попадания внутрь атмосферных осадков.

При этом монтаж и ремонт скважины становится удобным, доступным.

Оборудование работает бесшумно, лишь издавая небольшие щелчки, когда работает реле. Их неслышно снаружи, если помещение закрыто.

Для правильного монтажа первым делом следует пробурить скважину, далее над конструкцией возвести дом, а не наоборот.

3.Обустройство колодца – кессона.

Считается самым распространенным вариантом для защиты скважины – возведение колодца. Конструкция называется кессоном. Кессон устанавливают внутри земли, над почвой остается люк, поэтому он экономит место на участке.

Подземная конструкция поддается утеплению легче всего, причем особенность расположения нижней части не дает промерзнуть зимой, потому что находится ниже уровня промерзания почвы

Важно, правильно сделать гидроизоляцию

Кессоны производят из полимеров либо стали. Изделия из стали выдерживают различные удары, пучения почв во время морозов, поэтому считаются более прочными. Их применяют на участках с подвижным грунтом.

Внимание! Под кессон из металла требуется укладка бетонного основания, конструкции требуют тщательной теплоизоляции. Кессоны из полимерного материала противостоят образованию коррозии, конденсата внутри корпуса

Стоят данные изделия, выполненные на заводе, недешево. Отличаются легкостью монтажа, высокой степенью гидроизоляции

Кессоны из полимерного материала противостоят образованию коррозии, конденсата внутри корпуса. Стоят данные изделия, выполненные на заводе, недешево. Отличаются легкостью монтажа, высокой степенью гидроизоляции.

Кессон можно соорудить своими руками. Простым решением станет применение колец из железобетона, из которых монтируют колодец. Сверху конструкцию накрывают крышкой, оснащенную горловиной и люком

Дно также требует бетонирования. Самым сложным будет выполнить гидроизоляционные работы. Если выполнять гидроизоляцию с внешней стороны, лучше это делать с помощью битумного материала в рулонах, либо применяя мастику высокого качества. Для удобства проведения работ понадобиться вырыть котлован более широкий, чтобы достать стенки.

Для изоляции с внутренней стороны, швы зачеканивают, смазывают стены, крышу и дно с помощью полимерно–цементного раствора.

Своими руками кессон можно создать с помощью обожженного красного кирпича, мелкоразмерных блоков из бетона, бочки из стали.

Примерная смета на обустройство скважины адаптером.

Оборудование
и материалы
НаименованиеЕдин.Кол.ЦенаСтоим.
изм.руб.руб.
Насос: шт.10,00 руб.0,00 руб.
Оголовок скважинныйшт.12750,00 руб.2750,00 руб.
Адаптершт.14000,00 руб.4000,00 руб.
Труба пнд*32м5045,00 руб.2250,00 руб.
Трос, диаметр- 3ммм5040,00 руб.2000,00 руб.
Провод пвс 3*2,5м65,00 руб.0,00 руб.
Кабель водопогружной Aquacable 3*2,5м75160,00 руб.12000,00 руб.
Гидроаккумулятор BELAMOS 100 л.шт.17100,00 руб.7100,00 руб.
Реле давленияшт.1800,00 руб.800,00 руб.
Манометршт.1400,00 руб.400,00 руб.
Термоусадочная муфташт.11000,00 руб.1000,00 руб.
Фитинги,крепеж, арматура8300,00 руб.8300,00 руб.
ИТОГО:40600,00 руб.
Работы:
Монтажные и пусконаладочные работы35000,00 руб.35000,00 руб.
Разработка грунта под траншеюм1500,00 руб.0,00 руб.
Транспортные расходы0,00 руб.0,00 руб.
ИТОГО:35000,00 руб.
ВСЕГО:75600,00 руб.

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

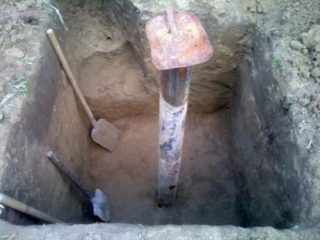

  1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
  2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
  3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
  4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
  5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
  6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Цена на оборудования

На закупку оборудования понадобится немало денег. Цена на комплектующие варьируются в таких пределах:

1.на поверхностные насосные агрегаты минимум 25000 рублей.

2.агрегаты погружного глубинного типа минимум 5 тыс. рублей.

3.кессон из пластика заводского производства «Аквалюкс» минимум 20 тыс. рублей.

4.бак из нержавейки минимум 3.5 тыс. рублей.

5.оголовок минимум 1600 рублей.

Средняя цена обустройства скважины считается 50-60 тыс. рублей, сюда не входит работа специалистов, если понадобится. При устройстве абиссинского колодца затраты намного меньше.

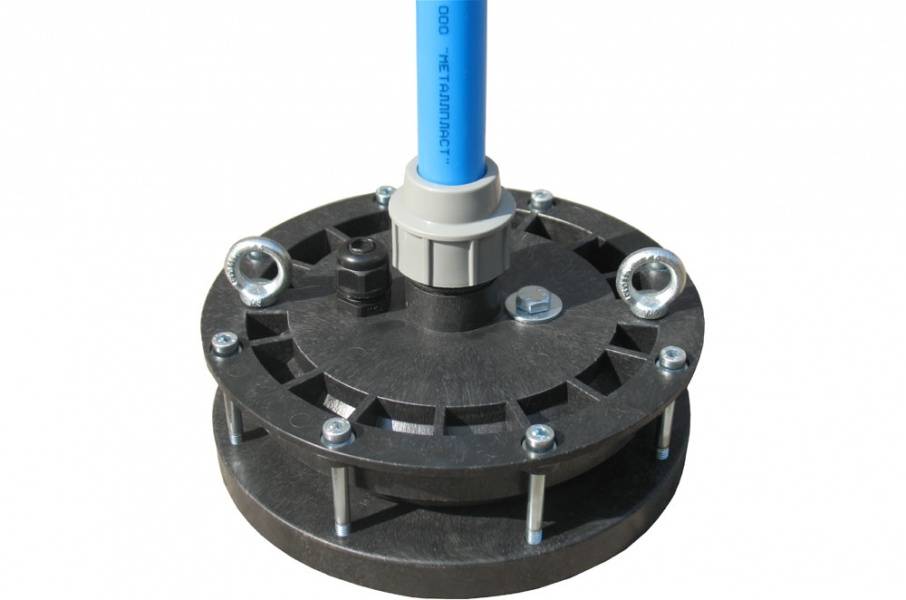

Монтаж оголовка

Типовой оголовок имеет простое устройство, его корпус состоит из двух частей, которые соединяются друг с другом через шпильки с гайками, между ними находится кольцо из резины в форме бублика. В верхней крышке имеются отверстия для ввода кабеля электропитания и напорной трубы (последнее расположено по центру), снизу приварен карабин для закрепления троса электронасоса, сверху прикручены два рым-болта для облегчения посадки на скважину.

Монтаж оголовка проводят в таком порядке:

  • Одевают поверх колонны нижнюю крышку и резиновый бублик, пропускают сквозь оголовок кабель питания через резиновое уплотнение и трубу ПНД, в карабин продевают петлю привязанного к насосу троса.
  • Опускают в скважинный канал насос с оголовком с помощью троса, привязанного к его рым-болтам, после того как верхняя крышка ляжет на верх колонны, вставляют в ее отверстия 4 резьбовые шпильки.
  • Ключом закручивают гайки, соединяя верхнюю и нижнюю половины оголовка, при этом кольцо посередине сжимается, плотно фиксируя конструкцию на поверхности трубы.
  • Обрезают напорную трубу ПНД, надевают на нее проходной и компрессионный фитинг, зажимают трубопровод в оголовке.

Монтаж оголовка

Необходимые инструменты и материалы

Подготовка котлована для обустройства кессона

Для возведения кессона и благоустройства скважины на воду нужно подготовить такой инструмент:

  • лопата (штыковая и совковая),
  • трамбовка,
  • бетономешалка,
  • рулетка и строительный уровень,
  • перфоратор,
  • гвозди, молоток,
  • ножовку.

Из материалов понадобятся:

  • цемент марки М-400,
  • речной песок,
  • щебень средней фракции,
  • доски для опалубки,
  • армирующая сетка,
  • кирпичные блоки или ЖБ кольца (если кессон будет возводиться из них),
  • герметик (рубероид, битумная мастика).

Начальный этап установки любого кессона — земельные работы и подготовка основания. Сразу нужно выкопать вокруг обсадной трубы яму 1х1 м и глубиной 1,5-2 м (плюс по 30 см с каждой стороны). Дно хорошо трамбуют. Если предусмотрена установка полимерного кессона, можно насыпать песчаную подушку 10-15 и уплотнить её. Если монтаж камеры выполняется из бетона, кирпича, ЖБ колец, придется заливать монолитное основание.

Выгонка стенок кессона

Выгонка монолитных стенок

Если защитную камеру для скважины делают из железобетонных колец, придётся нанимать спецтехнику. Каждое кольцо при помощи крана опускают на дно ямы таким образом, чтобы оно стало ровно. Стыки между кольцами тщательно запенивают и промазывают герметиком.

При помощи перфоратора делают боковые технические отверстия под вывод трубопровода. Все зазоры закрывают герметиком. Крышу кессона можно сделать из бетонной плиты с верхним люком.

При монтаже кессона из кирпича кладка блоков начинается с углов. Предварительно под стенки нужно проложить листы рубероида

На этапе кладки важно сразу предусмотреть технические зазоры под вывод магистрали из камеры

Готовый кессон оштукатуривают с обеих сторон. После высыхания раствора промазывают стены битумной мастикой.

При выгонке монолитных стен сначала нужно установить опалубку. Её монтируют на всю высоту из деревянных щитов или поэтапно из досок по 30 см. Раствор заливают, тщательно трамбуя его. Стенки кессона из монолита можно усиливать арматурой.

После того как бетонная камера полностью просохнет, при помощи перфоратора с коронкой делают технические боковые отверстия. Затем стенки с наружной стороны нужно тщательно промазать мастикой.

Устройство пластикового кессона

Пластиковый кессон

Если мастер принял решение оставить полимерного камеру, схема обустройства источника выглядит так:

  • Со стороны дна резервуара делается круглое отверстие. Его диаметр должен соответствовать сечению обсадной трубы.
  • Кессон надевают на колонну и опускают на самое дно котлована.
  • При помощи ножовки формируют боковые технические зазоры и выводят трубы магистрали. Места стыков, открытые участки нужно хорошенько замазать и загерметизировать.

Установленный полимерный кессон засыпают снаружи грунтом или смесью цемента и песка.

Правовая информация об обустройстве скважин

Согласно законодательству РФ, подземные водные ресурсы относятся к полезным ископаемым. Их использование регулируется законом № 2395-1 от 21.02.1992 г. «О недрах».

Чтобы не вникать в законодательные нормы, коротко отметим, что для личных нужд можно использовать воду из водоносных горизонтов, залегающих не ниже 100 м (стандартизированная глубина залегания артезианских вод). На деле, артезианский водоносный слой может находится и на глубине 40 м, и забор воды из него должен быть защищен лицензией и облагается высокими налогами.


Бурение и обустройство скважины на даче рекомендуется доверить специалистам

При обустройстве скважины в частном доме запрещено:

  • пользоваться водоносным горизонтом, если он является источником централизованного водоснабжения;
  • отбирать более 100 кубометров воды в сутки (при обустройстве скважины рассчитанной на несколько объектов используются нормы из СП 30.13330.2012, такие работы проводятся после проверки госнадзором, а добыча воды должна быть лицензирована);
  • продавать ее, или использовать для любой коммерческой деятельности;
  • обустраивать сопутствующие подземные сооружения глубже 5 м.

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники – стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов – их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров – это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Преимущества установки водяного насоса в частном доме бесспорны:

  • обеспечивается автономное водоснабжение;
  • повышается эффективность функционирования водоснабжающей системы;
  • оборудование и трубопровод эксплуатируются в более безопасных условиях;
  • имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
  • в системе поддерживается постоянная величина давления и стабильный напор жидкости;
  • увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
  • снижаются расходы на электропотребление.

Кроме этого, такая станция обладает компактными параметрами,  относительно небольшим весом, ее несложно смонтировать.

Самоходные

Главным достоинством принято считать то, что для их передвижения не требуется наличие грузовика, так как они изготавливаются на базе самодвижущегося шасси на гусеничном или колесном ходу. В качестве такого шасси могут применяться различные тракторы, вездеходы или грузовые автомобили.

Чаще всего на шасси монтируется бурильный агрегат, с гидравлическим или механическим приводом, при использовании последнего крутящий момент на шнек передается с двигателя автомобиля или вездехода.

Среди положительных качеств выделяются:

  • Исключительная мобильность. Установка может работать в любых условиях, даже в поле. Высота вышки может достигать 5–7 метров, поэтому на выполнение работ в непосредственной близости от ЛЭП может потребоваться наряд-допуск.
  • Скорость бурения вырастает в разы за счет отсутствия надобности в сборке-разборке механизма, так как установка приезжает на место самостоятельно и практически сразу готова к работе.
  • Самоходные устройства легче обслуживаются и ремонтируются.
  • Возможность бурения шахт глубиной до 350 метров, со скоростью до 10 м/ч, в зависимости от твердости породы.
  • Работа на всех видах грунта. При высокой твердости породы рекомендуется использование буров из высокопрочной стали или с алмазными наконечниками.

Оценка параметров для бурения скважины

Бурение скважины – это довольно непростая задача. Для организации качественной подачи воды понадобится оценить ряд параметров:

  1. Расположение будущей скважины. Согласно санитарным правилам и нормам располагать скважины следует на определенном расстоянии от отхожих мест, выгребных ям, старых захоронений.
  2. Глубина залегания воды.
  3. Качественный состав подлежащего грунта (наличие карстовых пустот, минеральных включений, каменистых пород, которые могут мешать процессу бурения).
  4. Площадь, на которую планируется организация подачи воды.
  5. Назначение скважины. Различают три уровня залегания подземных вод, и соответственно, три качественных состава. Для душа и полива можно использовать техническую воду (но после отстаивания). Для мытья автомобиля, питья подобный состав воды непригоден, требуется артезианский источник без большого количества минеральных добавок.

Отдельно оценивается техническая мощность насоса, длина шлангов, форма и детали конструкции на поверхности, оптимальная для качественной подачи воды.

Какое оборудование используется для обустройства скважины?

1. Кессон

Здесь можно повторить почти все, что было сказано выше о трубах. Пластиковые кессоны нередко лопаются, в результате сдавливания грунтом, а в силу того что весят мало, иногда и «всплывают» (выталкиваются грунтовыми водами). При нарушении герметичности из крана уже может пойти не только грунтовая, но и дождевая вода. Металлический же кессон даже при сильной деформации остается целым.

При выборе обратите внимание на качество гидроизоляции металлоконструкции. Именно от нее зависит долговечность кессона

2. Скважинный насос

Стандартный диаметр насоса — 4 дюйма. Есть и 3-дюймовые модели, но они стоят дороже при тех же производительности и напоре. А многие известные производители их попросту не делают.

При покупке насоса можно сэкономить на бренде. На рынке есть масса качественного насосного оборудования «не раскрученных» торговых марок. Для понимания ситуации на рынке сравните цены на аналогичные по характеристикам насосы разных производителей. И не забудьте обговорить этот вопрос заранее с подрядчиком.

И наконец, самый важный момент!

Этапы монтажа оборудования

При монтаже насосного оборудования для скважин все действия выполняются в строгой последовательности. Как только установлена обсадная колонна, а скважина полностью раскачана, приступают к монтажу кессона.

Копают котлован вокруг источника на глубину 1,5-2 метра (ниже уровня промерзания грунта)

Важно подготовить основание под устройство камеры. Особенно если она будет бетонной

По периметру котлована следует залить бетонную подушку и армировать ее сеткой. Под полимерный кессон разрешается просто насыпать песчаную подушку слоем 10-15 см и хорошо утрамбовать его.

Выполняют выгонку стен камеры из бетонного раствора, кирпича или колец. При работе с ЖБ элементами следят, чтобы они становились ровно. Все стыки надежно герметизируют.

Установку полимерного кессона выполняют так:

Формируют в нижней части камеры отверстие, равное диаметру обсадной трубы. Надевают кессон на колонну и аккуратно опускают его на дно. Место стыка резервуара и трубы хорошо герметизируют битумной мастикой.
В боковых стенках кессона формируют технические отверстия под вывод трубопровода

Здесь также важно использовать хороший герметик.

Монтаж насоса


Вариант монтажа насоса через оголовок При установке поверхностного агрегата схема работ выглядит так:

  • Насос монтируют на дно кессона рядом со скважиной. Его ножки привинчивают к полу, чтобы исключить усиленную вибрацию.
  • К входному патрубку при помощи штуцеров крепят водозаборный шланг. Его нижнюю часть оснащают фильтром грубой очистки. Метраж шланга рассчитывают таким образом, чтобы он не доставал до дна источника 1-1,5 м.
  • Опускают рукав в скважину, предварительно снабдив его грузом, чтобы во время работы исключить хаотичное движение в воде.

Если монтируется погружной насос, принцип установки выглядит так:

На земле разматывают параллельно электрический кабель, страховочный трос и водозаборную трубу. Все они должны иметь одну длину.
К выходному патрубку насоса подключают водозаборный шланг при помощи штуцера. Примерно в метре от него фиксируют обратный клапан.
Насос крепят на страховочный трос. Желательно брать нейлоновый прочный. Стальной со временем приходит в негодность из-за негативного воздействия влаги.
Все три элемента (кабель, трос и трубу) стягивают строительными хомутами с шагом 1 м, чтобы предотвратить их спутывание в обсадной колонне

Важно избегать натягивания.
Другой конец страхованного троса крепят к установленной вверху раме или карабину оголовка.

Насос медленно опускают в скважину на нужную глубину.

Монтаж гидробака


Пример обвязки гидроаккумулятора Мембранный бак располагают непосредственно рядом с насосом или в кессоне. Шланг, отведенный от насоса погружного, подключают к накопителю. Если мастер монтирует поверхностный агрегат, сначала к его входному патрубку крепят отрез, который потом стыкуют с гидроаккумулятором.

От установленного накопителя отводят ветку водопровода к дому.

Здесь же важно установить манометр с реле давления. Далее гидробак через техническое отверстие заполняют водой (его подключение насухую запрещено)

При помощи манометра и реле давления регулируют оптимальные показатели. Рекомендованное нижнее значение давления 1,5 атм., верхнее — 3 атм. Регулировку выполняют при помощи специальных ручек, на которых стрелками указано направление их вращения.

Если насосная станция работает полноценно, включается и выключается в соответствии с заданными параметрами давления, вода поступает в систему исправно, значит, устройство скважины выполнено верно.

Если вода из скважины идет сильно минерализованная, обогащенная железом или другими компонентами, важно установить в кессоне хорошую очистную систему. Фильтры подбираются после проведенного анализа жидкости

Достоинства самодельных бурильных установок

Разборные МГБУ разработаны и выпускаются для самостоятельного обустройства водозаборов на земельных участках с ограниченными размерами, где затруднен подъезд самоходных установок.

Самодельные конструкции успешно применяют при разработке скважин.

К достоинствам оборудования относят:

  • малые габариты и вес агрегатов;
  • модульность исполнения — монтаж и демонтаж станка не вызывает затруднений;
  • универсальность использования привода: ручное вращение бурильной трубы, подключение двигателя к электросети 220, 380 В, автономное питание от бензинового или дизельного мотора;
  • надежность конструкции и доступная стоимость.

Небольшие станки используются для возведения водозаборов, при строительстве фундаментов, для оценки состояния подстилающих горных пород. Все работы по монтажу станка и его эксплуатации выполняются 2 бурильщиками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
