Навесное оборудование для мотоблока

Делаем оборотный плуг для мотоблока своими руками

Ранее мы рассмотрели возможность использования плуга (самодельного) вместо фрезы как навесное оборудование для мотоблока. И фреза и плуг выполняют похожие функции, но по качеству обработки отличаются. Так же само отличается и оборотный плуг от стандартного.

Такой плуг имеет усложненную конструкцию, в которой корпус сверху оборудован загнутым пером. Благодаря такому строению оборотный плуг не только вспахивает землю, но и переворачивает пласт земли, которую вспахал. Это бывает полезно при работе с тяжелой почвой.
Устройство оборотного плуга намного сложнее, чем у обычного, и самостоятельно сделать оборотный плуг может только профессионал. Очень сложно бывает правильно подобрать качественные заготовки и в процессе нигде не ошибиться.

Для того, чтобы собрать такой плуг самому, нужно знать из чего собирать, то есть, какие его детали нужно сначала изготовить.

Чтобы сделать плуг Зыкова своими руками, вам нужно сделать стойку, которой будете цеплять плуг к мотоблоку, корпус плуга с лемехом, полевую доску (благодаря ей плуг становится более устойчивым) и перо, которым переворачивается земля.
Отвал этого плуга делаем из трубы с полметра в диаметре с толщиной стенок в 5 мм. Включаем сварочный аппарат, чтобы вырезать отвал, который мы потом шлифуем болгаркой. Для корпуса берез стальную пластину толщиной в 2-3 мм.

Прицепное оборудование

Возможности мотоблока марки Нева не ограничиваются только вспахиванием и культивированием грунта. Проживание в частном доме неразрывно связано с необходимостью перевозки различных грузов. Конструкция агрегата предполагает возможность присоединения к нему колесной тележки или саней на полозьях. Тележка оборудована одним или двумя сиденьями. Расположение места оператора обеспечивает удобный доступ к органам управления мотоблоком. При необходимости тележка оборудуется фарой и габаритными сигналами.

Общие габариты прицепа составляют 2200х1130х960 мм при размере кузова 1150х835х250 мм. В зависимости от модели прицепов их грузоподъемность — 150-250 кг, не считая веса оператора. Вес самих прицепов варьируется в пределах 85-130 кг. Тележки рассчитаны на движение по ровной местности на максимальной скорости 12 км/ч при отсутствии крутых поворотов. Двигаться на криволинейных участках разрешается со скоростью не более 4 км/ч.

Прицепные сани предназначены для транспортировки грузов, перевозки людей по снегу и болотистой местности. Средний размер саней составляет 200-250 см по длине, 120-140 см по ширине и 20-40 см по высоте. Делаются сани из пластика, весят 10-15 кг.

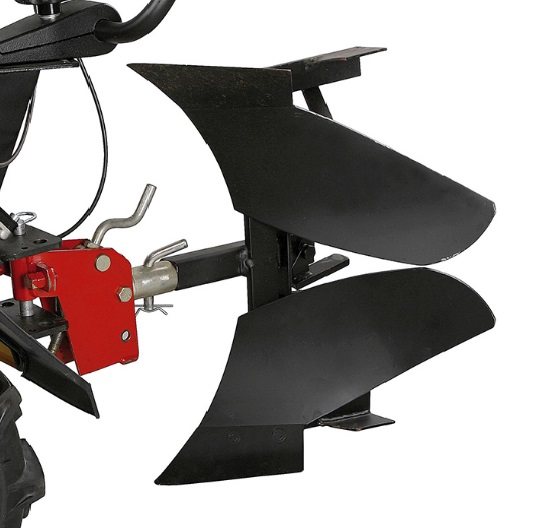

Стандартный оборотный плуг для мотоблока Нева

Если вы используете свой плуг для вспахивания земли перед посадкой культур, вместо стандартного навесного плуга, вы можете повесить на мотоблок Нева оборотный плуг. Превосходством этой разновидности есть то, что плуг имеет два корпуса, благодаря чему нет пропусков в обработке грунта.

Оборотный плуг устанавливается на стокилограммовые агрегаты, возможен больший вес. Конечно, если мотоблок немного меньше, всегда можно повесит утяжелитель. Такой навес хорошо купить к мотоблоку Нева. Плуг Зыкова при вспахивании охватывает почву на ширину в 19-23 см. Кроме Нева, оборотный плуг без труда можно подсоединить к мотоблокам Зубр, Салют и ZIRKA.

Что нужно знать о совместимости оборудования?

Идеальный вариант решения проблемы – приобретение дополнительных навесок в комплекте с культиватором. Но лишние детали приводят к значительному удорожанию агрегата, поэтому многие дачники предпочитают обзаводиться дополнительными аксессуарами постепенно.

Каждая модель мотокультиватора имеет перечень дополнительного оборудования, разработанного производителем конкретно для нее. Но не всегда удается купить именно такие навески, поэтому можно выяснить о совместимости приспособлений от других моделей и приобрести подходящие по характеристикам и параметрам.

А Вы пользуетесь навесным оборудованием для культиватора?

Постоянно!Хочу попробовать

Чтобы после покупки навесок не пришлось тратить время на их замену, стоит учесть следующие рекомендации опытных дачников и специалистов:

• Приобретая культиватор, сразу выясняйте, какое дополнительное оборудование к ней предлагают производители. Технически даже маломощный агрегат можно оснастить плугом или легкой картофелекопалкой. Но для присоединения прицепа, картофелесажалки, фрез, окучников, грунтозацепов у мотора может не хватить сил. Он будет перегреваться и культиватор быстро выйдет из строя.
• Не всегда стоит сразу покупать фирменное навесное оборудование. Зачастую оригинальные навесы стоят дорого и их вполне можно заменить другими совместимыми моделями.
• Не покупайте сразу все возможные навески. Попробуйте поработать с культиватором, оценить его возможности и определиться, что конкретно вам будет необходимо. Учтите взаимозаменяемость деталей. К примеру, сажать картошку можно с помощью плуга. Поэтому не обязательно покупать картофелесажалку, если все получается и без нее.

Использование навесного оборудования значительно расширяет возможности использования мотокультиваторов на дачных участках. Полностью укомплектованный агрегат становится надежным помощником огородника и позволяет значительно сократить трудозатраты при получении урожая. При подборе навесов обязательно нужно учитывать характеристики обрабатываемого грунта и мощность мотора культиватора.

• Какой мотокультиватор выбрать: обзор популярных моделей электрических и бензиновых культиваторов от легких до тяжелых, их характеристики, плюсы и минусы
• Чудо-лопата для огорода — копаем землю на даче без усилий: принцип и правила работы ручного культиватора на основе
• Скарификатор для газона: какой лучше — электрический, бензиновый или ручной, рейтинг моделей, их плюсы и минусы
• Вертикуттер для газона: обзор и рейтинг популярности лучших бензиновых и электрических моделей

Мотоблок Нева: навесное оборудование — картофелесажалка

Мы упомянули навес для мотоблока, который помогает нам выкапывать картофель после его созревания. Но вы можете не только собирать картошку при помощи мотоблока, но и сажать её до этого. Для этого имеется картофелесажалка.

Для мотоблока Нева возьмите картофелесажалку КСМ-1. Хорошее устройство для высадки клубней на дачном участке. Кроме мотоблока Нева также подходит к мотоблокам Каскад, Mustang и ZIRKA, только в отличие от двух последних, картофелесажалке не нужен переходник для соединения с Нева.

Коме КСМ-1 к мотоблоку Нева подойдет КСН-1. Это однорядное устройство хорошо тем, что подходит для всех типов мотоблоков: легких, средних и тяжелых.

Мотоблок Нева на гусеничном приводе

Хотя в базовой комплектации мотоблоки Нева оснащаются колесами, вы можете купить к своему агрегату гусеничную приставку. Гусеничные мотоблоки Нева отличаются от колесных аналогов повышенной проходимостью в дождливую или снежную погоду и позволяют использовать агрегат в любое время года. Вы можете купить гусеницы для мотоблоков Нева, а можете сделать их своими руками с использованием подручных средств.

Мотоблоки Нева на гусеничном приводе имеют высокую проходимость и могут использоваться при неблагоприятных погодных условиях

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

• сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
• транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
• пара дополнительных колес.

Статья по теме:

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

1. Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
2. Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
3. Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

Для выкашивания полей и газонов

Если в хозяйстве есть коровы, то перед вспашкой поля целесообразно скосить с него траву, которую можно высушить. Выкашивание лучше проводить с помощью навесной роторной косилки, оснащенной ножами. Это довольно большое и эффективное устройство, которое делает полосу шириной до 80 см. За час работы роторная может скосить до 0,15 га густой растительности.

Для быстрой и качественной заготовки сена целесообразно приобрести подборщик для мотоблока. Как правило, подобное оборудование используется для оснащения колесных тракторов. Однако конструкция мотоблока Нева позволяет использовать небольшие прессподборщики. Чтобы свести ручную работу к минимуму, следует покупать пресс-подборщик, который выполняет весь перечень операций со скошенным сеном — уплотняет его, скручивает в рулоны и связывает капроновым шнуром. Все, что останется сделать оператору мотоблока, — прицепить к агрегату прицеп и собрать в него упакованное сено.

При обработке целины образуется много отходов в виде корней, веток и толстых стеблей. Не стоит спешить их сжигать или убирать на край поля. Из остатков растений можно сделать отличный питательный компост. Для этого приобретается измельчитель веток для мотоблока. С его помощью бесполезный мусор превращается в ценное удобрение. Измельчитель для мотоблока может быть доставлен в поле на прицепе к самому агрегату или в багажнике автомобиля. Полученную в результате дробления щепу можно оставить на месте или частично вывести для дальнейшего использования в цветоводстве.

Как заводить мотоблоки популярных брендов?

В зависимости от конструктивных особенностей и производителя запуск сельхозагрегатов может выполняться в той или иной последовательности

Об этом важно помнить, так как неправильный алгоритм действий может постепенно привести к серьезной поломке техники

Мотоблок Нева – как завести самостоятельно?

Перед непосредственным пуском мотора нужно проверить уровень масла в его картере. Для этого необходимо открутить пробку заливной горловины, расположенной в передней части силового агрегата. На конце пробки есть щуп с резьбой. Если масляное пятно доходит до этой резьбы, значит смазки достаточно для работы двигателя.

Чтобы правильно заводить мотоблок Нева, необходимо:

1. Перевести тумблер зажигания в положение «Включено»;
2. Открыть кран для подачи горючего;
3. Закрыть штатную заслонку дросселя;
4. Выставить рычаг акселератора примерно на 3/4 от максимально допустимых оборотов;
5. Потянуть на себя трос стартера до момента появления сопротивления;
6. Резко потянуть трос стартера на себя – в результате мотор должен завестись и мгновенно заглохнуть;
7. Медленно открыть заслонку дросселя;
8. Еще несколько раз потянуть на себя трос стартера до запуска мотора и начала его работы на холостом ходу.

Глушить двигатель мотоблока Нева можно только при его работе на холостом ходу – в противном случае возрастет риск выхода из строя штатного магнето.

Как завести мотоблок Урал?

Перед пуском мотоблока марки Урал нужно убедиться в том, что его воздушный фильтр полностью чист. Также нужно осмотреть свечу зажигания – заводская «болезнь» сельхозтехники этой марки заключается в частом подтекании моторного масла из отдельного бака в цилиндр двигателя.

Ненадолго решить эту проблему поможет замена сальников, однако их хватает примерно на 20 часов эксплуатации.

Чтобы завести мотоблок Урал, нужно:

1. Перевести рычаг управления дроссельной заслонкой в положение «Закрыто»:
2. Установить акселератор на минимальные обороты;
3. Включить кран подачи топлива;
4. Медленно потянуть трос стартера до появления сопротивления;
5. Резко вытащить трос стартера на себя – в результате мотор должен завестись;
6. Открыть дроссельную заслонку и дать мотору время для прогрева.

После этого можно переходить к эксплуатации мотоблока на участке.

Как завести мотоблок Патриот?

Чтобы продлить сроки эксплуатации мотоблоков марки Patriot, нужно заправлять их только чистым 92-ым бензином. Использовать 95-ое топливо не рекомендуется, так как его качество на многих АЗС гораздо ниже бензина марки АИ-92. В картер двигателя заливается синтетическое моторное масло для 4-тактных ДВС.

Кроме того, в мотоблоках марки Patriot предусмотрена емкость для заливки масла непосредственно в воздушный фильтр сельхозагрегатов. На емкости расположены отметки, по которым нужно заливать смазку. Производитель не рекомендует заливать смазку выше «ванночки», предусмотренной в емкости, так как разогретая жидкость постепенно начнет вытекать в карбюратор двигателя.

После этого можно переходить непосредственно к пуску двигателя. Для этого потребуется:

1. Установить рычаг холодного пуска в левое положение;
2. Перевести кран подачи топлива в положение «Включено»;
3. Установить кнопку включения зажигания в положение «Пуск»;
4. Медленно потянуть на себя трос стартера до появления сопротивления;
5. Резко вытянуть на себя трос стартера – в результате двигатель должен завестись;
6. Дать двигателю время для прогрева;
7. Перевести рычаг регулировки газа в положение средних поворотов;
8. Установить рычаг холодного пуска в правое положение.

Важно помнить, что после первого включения мотоблока Патриот должна быть выполнена его обкатка, которая производится под нагрузками. Не нужно давать мотору вырабатывать первый бак на холостом ходу, так как в его устройстве предусмотрен поршень с довольно тонкими стенками

При длительной работе на холостых оборотах деталь нагревается и выходит из строя.

Утяжелители для мотоблоков

Основной проблемой для мотоблока Нева МБ является буксование на мокрой земле и на подъеме. При небольшом весе (98 кг) агрегат не оказывает достаточного давления на грунт, чтобы создать с ним надежное сцепление. Легкое навесное оборудование не помогает устранить этот недостаток.

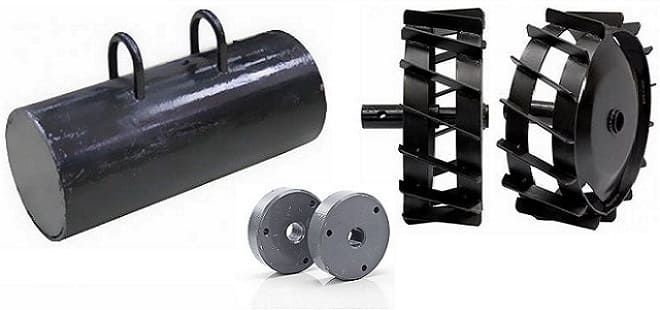

Для увеличения веса к мотокультиватору и мотоблоку присоединяются такие приспособления:

1. Утяжелители для колес. Фабричные изделия представляют собой монолитные круги из железа или полые емкости, заполняемые песком. Самоделки не уступают заводским аналогам по качеству. Их изготавливают из дисков для штанги, отливают из бетона или собирают из частей металлического бочонка. Крепятся утяжелители к ступице полуоси. Их вес может составлять 20-50 кг на каждое колесо.
2. Утяжелители для корпуса. Их делают в форме каркаса из стальных уголков, жестко закрепляемых на раме агрегата. Предварительно производятся чертежи и расчеты, чтобы рама точно встала на место. К раме крепятся куски железа или емкости с водой/песком.
3. Стальные колеса с грунтозацепами. У этих изделий вместо шины стальная полоса, к которой приварены пластины из того же материала. Диаметр грунтозацепов варьируется в пределах 30-70 см, ширина — 10-20 см, вес — 15-50 кг.

Утяжелив мотоблок, можно рассчитывать на его ровное продвижение по участку даже при обработке целины. После этого нужно приобретать или изготавливать самостоятельно оборудование навесное на мотоблок Нева. Сфера сельскохозяйственной деятельности довольно широка, чтобы охватить ее всю, потребуется самое разнообразное навесное оборудование для мотоблока Нева МБ-2.

Как сделать универсальные грабли к мотоблоку своими руками

Кажется, нет проще в своей конструкции оборудования к мотоблоку, чем грабли. Тем лучше для тех, кто хочет сделать их самостоятельно и не тратить денег.

Конечно, при условии, что у вас есть материалы для этого и сварочный аппарат. Для изготовления самодельных граблей у мотоблоку, необходимо взять металлическую трубу и крепкие прутья в виде полуколец.

Для трубы легко сгодится водопроводная труба (при её наличии). Зубья граблей мы должны сделать высотой в 700-800 мм. Нужно скрепить прутья по всей длине трубы сварочным аппаратом.

Сцепляться грабли с мотоблоком должны при помощи адаптера. При желании у вас может получиться то, что изображено на фото выше. Кстати, если вы хотите сделать такие грабли, вы можете взять дышло от прицепа если он вам не нужен, и слегка перестроить то, что сзади сиденья.

Мотоблок Нева: навесное оборудование для уборки снега

Основная задача мотоблока — обработка грунта и избавление от сорняков. Также мы уже поняли, что на мотоблок Нева вы можете закрепить навес для скоса травы, или тележку, чтобы перевозить груз. Все это в основном применяется с весны по осень. Но и зимой вы также можете применить мотоблок Нева, если купите для него навес для уборки снега.

Мотоблок Нева: навесное оборудование для уборки снега имеется в трех вариантах — снегоуборочный навес, который имитирует работу профессиональной снегоуборочной машины, лопата-отвал и щетка для мотоблока.

К мотоблоку Нева подходит снегоуборочный навес СМБ-1. В работе охватывает поверхность шириной в 64 см. Способен убрать залежалый снег высотой в 25 см и отбросить его на расстояние до 5 метров. Также вы можете взять в работу нож-отвал для мотоблока Нева, если вам просто надо убрать снег трехдневной давности. Работает с меньшей глубиной снега. Охватывает 1 метр ширины за раз. Весит 13 кг.

Для уборки свежего снега, который не успел покрыться льдом, изготовители придумали роторную щетку. Она способна справится со снегом на ровной поверхности. В работе очищает за раз ширину в 880 см. Возможен поворот щетки на 25°. Вес оборудования — 50 кг.

https://youtube.com/watch?v=EFAYQ7OWd24

https://youtube.com/watch?v=r03_gu8j13Q

Варианты навесного оборудования для мотоблока Нева

К базовым функциям для любого варианта мотоблока можно отнести подготовку почвы к посеву и ее вспахивание. Благодаря различным типам фрез, устанавливаемых на агрегат, можно разрыхлить грунт на глубину нескольких сантиметров, однако у фрез есть и минусы. Они способны обрабатывать только регулярно возделываемую почву, но плохо справляются с замерзшим или просто твердым грунтом. Кроме того фрезы не позволяют убирать мусор или снег, использовать мотоблочный агрегат для других целей. Решить эту проблему можно, если купить навесное оборудование на мотоблок Нева. Различают следующие его разновидности:

• плуг – хороший вариант дополнительного оборудования, если вам необходимо работать с тяжелым грунтом. При весе в 7,8 кг модель П1 20/3 способна вспахивать даже очень твердую почву на глубину 215 мм при ширине захвата 220 мм;
• окучник – второй после плуга по востребованности вариант оборудования для мотоблока Нева. Навесной окучник используется для подсыпания земли к корням растений. Разные модели окучников различают по глубине вхождения в грунт и ширине захвата почвы, а также по весу;

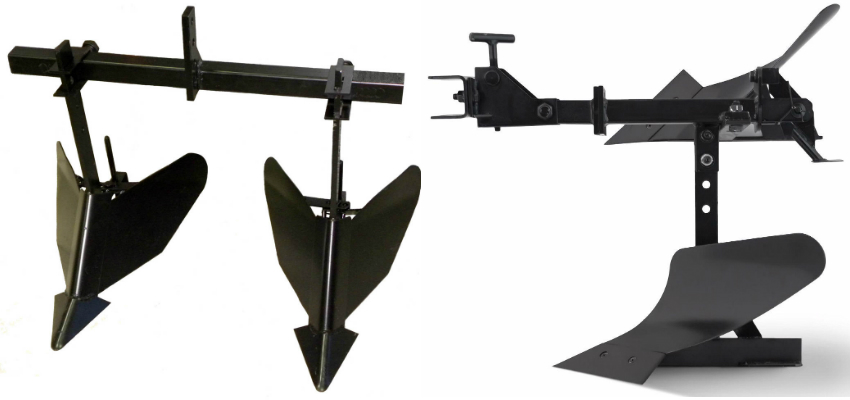

Навесное оборудование для мотоблока Нева — окучник и плуг

• картофелевыкапыватель – хороший выбор, если вам надоело возиться с лопатой каждый раз при сборе урожая картофеля. Модель КНМ способна заходить в грунт на глубину до 220 мм, при этом захватывая 250 мм в ширину. Такой вариант будет очень кстати, если вам необходимо обработать большой участок картофельного поля максимально эффективно, быстро и без особых затрат в плане усилий. Модели картофелекопателей различают по весу, ширине захвата почвы и глубине вхождения в грунт. Учтите, что для установки этого и другого вышеописанного оборудования на мотоблок, вам понадобятся специальные сцепки, индивидуальные для каждой модели;
• грунтозацепы – устанавливаются в качестве колес мотоблока и используются для более глубокого вхождения агрегата в землю. Различаются по диаметру, ширине и весу, могут использоваться для окучивания участка;
• телега или прицеп – оборудование, предназначенное для превращения мотоблока в перевозочный транспорт. Габариты прицепа выбираются в зависимости от мощности двигателя агрегата, а предельная скорость, с которой может передвигаться мотоблок с тележкой, обычно не превышает 10 км/ч;
• косилка – позволяет использовать мотоблок для стрижки газона или покоса травы на корм животным. Разные варианты косилок различаются по максимальной высоте скашиваемой травы, скорости работы и ширине охвата;

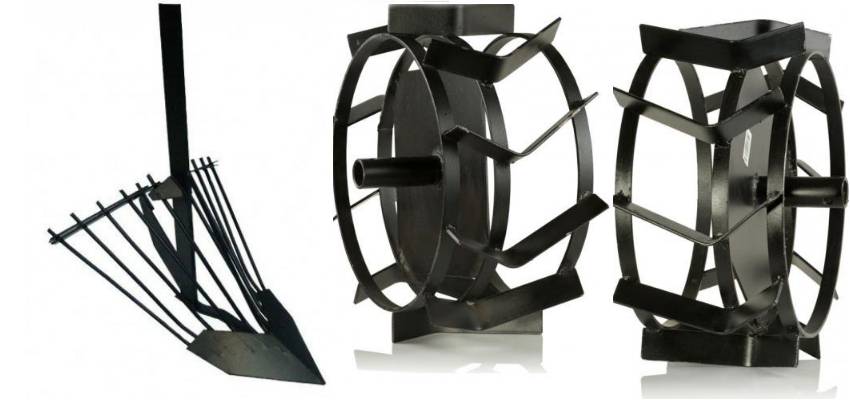

Картофелевыкапыватель и грунтозацепы можно подобрать по размеру, весу и глубине вспахивания

• картофелесажалка – специально оборудование, которое подходит для всех типов мотоблоков и значительно облегчает процесс посадки картофеля;
• оборотный плуг – характеризуется большим охватом почвы, благодаря чему при вспахивании не возникает пропущенных участков. При установке этого варианта оборудования следует учитывать, что для него нужен противовес. Если модель мотоблока весит менее 100 кг, то на нее рекомендуется установить утяжелитель;
• грабли – оборудование для уборки листьев и различного мусора с участка. Такую запчасть для мотоблока Нева МБ 2 и других моделей можно купить или сделать своими руками, при условии наличия сварочного аппарата;
• снегоуборочное оборудование – делает мотоблок Нева полезным в холодное время года. Различают несколько вариантов снегоуборщиков на мотоблок Нева, каждый из которых выполняет свои функции.

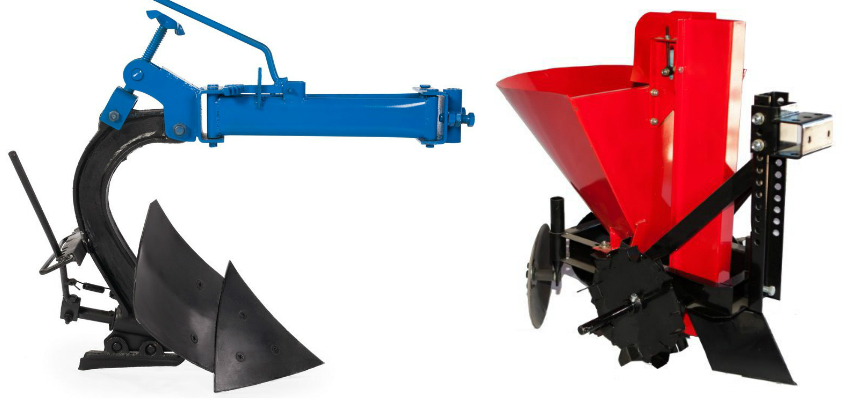

Специальное оборудование, облегчающее земляные работы — оборотный плуг и картофелесажалка
