Тяга дымохода – справимся?
Тяга дымохода — это естественный аэродинамический процесс движения воздуха из зоны повышенного воздушного давления в зону пониженного воздушного давления через вентиляционный канал дымохода.
Благодаря наличию этого явления человечество уже несколько тысяч лет и до сегодняшнего дня создает различные технические приспособления для эффективного сжигания различных видов топлива: печки, камины, котлы.
И качество сжигания тем лучше, чем адекватнее будет тяга в дымоходе.
Научившись регулировать и управлять тягой можно повысить качество обогрева собственного жилища и снизить его затраты.
Советы по выбору прибора
В специализированных магазинах есть огромный выбор твердотопливных котлов. И, как ни странно, даже сегодня можно найти модели без автоматики. Большинство таких «древних» устройств оборудованы только гильзой, вмонтированной внутрь теплообменника. Установка регулятора тяги на твердотопливный котёл такого типа обязательна. Это предотвратит повышение температуры до критической и сделает конструкцию более безопасной.
В связи с этим необходимо обращать внимание на наличие в конструкции гильзы и заслонки, поднимающейся вверх. При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:
При выборе механизированного регулятора тяги требуется придерживаться следующих рекомендаций:
- мощность термостата должна соответствовать весу створки для её успешного поднятия;
- возможность регулирования температуры лучше выбирать в диапазоне от +60 до +90°С;
- угла поворота рычага должно хватать на полное открытие и закрытие створки;
- резьба в котле должна соответствовать резьбе регулятора тяги, чтобы свободно скрепить две части вместе.
Процесс отопления с использованием современных механизированных и автоматических регуляторов тяги стал на сегодняшний день легким и удобным
Принцип работы дымохода – важные советы
Дымоход нужен не только для камина либо печи, но и для нормальной работы газового водонагревателя либо котла отопления. Дымоход в этом случае является средством для отвода отработанных газов, которые образуются в процессе горения. Если не установить трубу, газ будет поступать в жилые комнаты. Это является недопустимым, поскольку продукты горения, в том числе и угарный газ, являются опасными для человека.
Чтобы угарный газ выводился наружу, дымоход должен обладать хорошей тягой, благодаря которой отработанные газы сначала попадают в трубу, а потом выводятся наружу. Именно потому вам нужно знать, как проверить тягу в дымоходе. В случае каких-то отклонений вы сможете максимально быстро принять неотложные меры для решения возникшей проблемы. Так, можно приобрети прибор анемометр, позволяющий измерить необходимые данные. Его единственным минусом является высокая стоимость. Поэтому чаще всего такое оборудование используют работники газовых служб и другие специалисты, осуществляющие проверку работы дымохода.
В случае наличия тяги, пламя будет отклоняться в сторону трубы. Вместо бумаги можете взять спички. Если пламя находится в ровном положении, тяга либо отсутствует, либо имеет очень маленькую скорость, что тоже нехорошо. Поэтому сейчас мы рассмотрим основные причины снижения скорости вывода газов и методы решения данной проблемы.
Выбор устройства регулировки
Для регуляции тяговой скорости лучше использовать те же приборы, что и для улучшения процесса вывода дыма:
- регулятор;
- дефлектор;
- флюгер;
- дымоотводный вентилятор.
Дефлекторы представлены в нескольких вариациях: ЦАГИ, Вольперта, Григоровича. Все виды изготавливаются из нержавеющей стали или меди. В некоторых приборах установлен искрогаситель — элемент контролирующий температурный режим выходящих воздушных масс.
Для бани лучше использовать регулятор тяги, крепящийся к дымоходу. В конструкции предусмотрена пластина из металла, на которой висит груз, уравновешивающий элемент. При нормальной тяге деталь не создает препятствий для поступления воздуха в дымоходный канал. При плохой и обратной тяге пластина тормозит конструкцию.
https://www.youtube.com/watch?v=
Зольник. В нем собирается пепел и зола – остатки перегоревшего топлива. Закрывается зольник обычно , у которой есть свои задачи: удалять золу из камеры и при горении регулировать воздушные потоки.Топка. Ее место – над зольником, в ней перегорает топливо, «заряжая» теплом воздух, после чего он уходит по дымоходным каналам, прогревая стенки печки и каменку.
Чтобы топливные отходы попадали в зольник, дно топки занимает
Каменка может быть открытой и закрытой, от этого зависит, каким будет режим действия топки – постоянным или периодическим.
Последние элементы конструкции – дымоходная труба и дымоходная шахта. Через них теплый воздух, нагревшийся в печи, уходит на улицу, за пределы банных стен.
Почему возникает обратная тяга
Из причин и факторов, почему тяга идет обратным ходом, следует выделить наиболее распространенные. В свою очередь, их можно разделить на простые (временные, легко устранимые) и сложные (требующие кардинального вмешательства).
Сложные причины
конструкционные дефекты дымоходной системы (наличие горизонтальных или слишком узких участков в дымоходе, неверный расчет поперечного сечения трубы, высота трубы ниже уровня конька крыши дома) — нужно устранить инженерные недостатки;
- засорение дымоотводящего канала — придется заняться прочисткой;

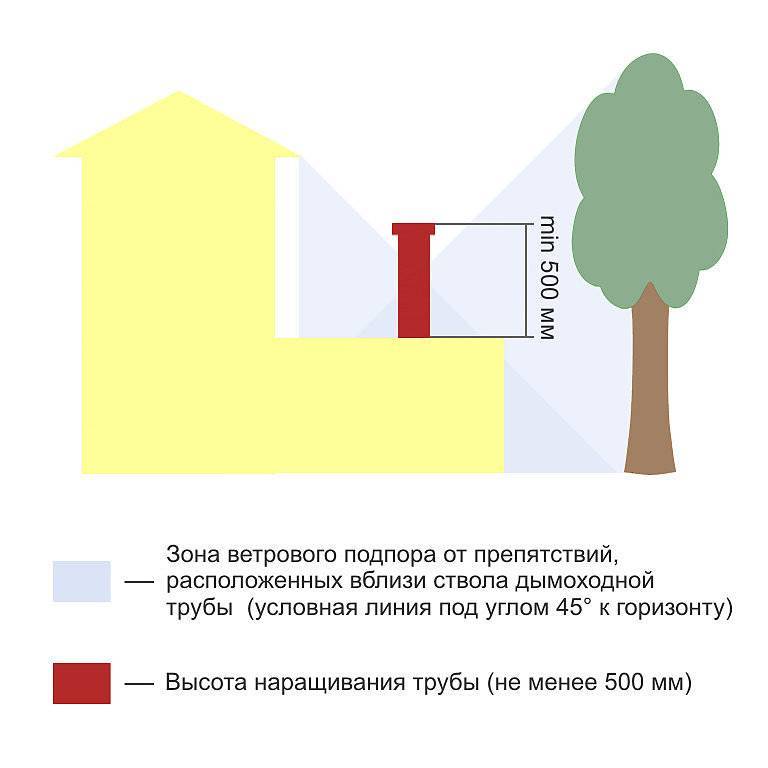

- вблизи жилого дома растут слишком высокие деревья или расположены высотные здания — нужно решать вопрос о переконструировании всей дымоходной системы;
- ошибки при устройстве вентиляции внутри помещения (приточного воздуха недостаточно) — соответственно, потребуется диагностика вентиляции, демонтаж и переустановка.
Простые причины
Обратная тяга появляется из-за того, что:
- установилась прохладная погода;
- топка или печь длительно простаивали в нерабочем состоянии.
Как же объясняется данное физическое явление? Очень просто:
- в дымоходе накопилось изрядное количество тяжелого холодного воздуха;
- охлажденная воздушная масса будет тем самым препятствием, преодолевать которые воздух не любит (см. начало статьи — правильная тяга всегда направлена туда, где нет препятствий).
Решение проблемы:
- перетерпеть дым в помещении и продолжить нагрев трубы — скоро холодную «подушку» удастся пробить, и тяга восстановится. Сожгите 3-4 бумажных листа без дров — большого дыма не будет, а труба прогреется;
- использовать в подобных ситуациях прибор, называемый стабилизатором тяги. С его помощью вторичная подача воздуха ускорит движение воздуха в дымоходе.
Стабилизатор оснащен защитным клапаном, который исключает чрезмерное повышение давления.
Способы решения проблемы
Если явление возникло из-за засора, достаточно убрать накопившуюся сажу, прочистить дымоход. Также существует много способов борьбы с неправильным функционированием дымохода.
Дефлектор
Дефлектор увеличивает силу тяги, защищает дымоход от засорений
Помочь в решении проблемы с нарушением тяги может установка дефлектора. Его монтируют на верхнюю часть дымохода. Устройство предназначено для создания дополнительной тяги при помощи силы ветра. Дефлекторы – широкий спектр устройств, которые предназначены для улучшения тяги. Благодаря им снижается риск попадания продуктов горения обратно в помещение.
Дефлектор предназначен для выполнения целого ряда функций:
- усиление движения воздушных масс в трубе;
- защита каналов дымохода от засорений, снега и дождя;
- погашение искр, которые возникают из-за неполного сгорания.
Функционирование устройства основано на законах физики. В процессе перемещения газа по трубе возникает разряжение, так как уменьшается давление потока на стенки труб. Дефлектор предназначен для искусственного создания такого разряжения. Газы, попадающие в такие условия, выводятся с помощью тяги из трубы.
Чаще всего применяется дефлектор Григоровича. Для его изготовления применяется алюминий, оцинковка и нержавеющая сталь. Может также использоваться медь, она не поддается коррозии. Но такое устройство будет дорого стоить.
Дефлекторы позволяют повысить эффективность тяги более чем на 20%. Кроме того, устройство улучшает общую работу отопительной системы. Благодаря дефлектору топливо полностью сгорает, повышается уровень теплоотдачи. В связи с этим устройства пользуются большой популярностью.
Дефлектор состоит из верхнего и нижнего цилиндра и соединяющего их между собой патрубка. Для фиксации деталей устанавливается защитный колпачок и кронштейны. Не во всех моделях устанавливается верхний цилиндр. Это необязательная деталь. Если он отсутствует, устройство будет состоять из нижнего цилиндра, который устанавливают на выводящую трубу, двух колпачков (прямого и обратного), а также диффузора, предназначенного для рассекания воздуха.
Стабилизатор
Автоматический стабилизатор для дымохода усиливает тягу
Самый эффективный способ устранения нарушения тяги в дымоходе – установка надежного стабилизатора. Это современный прибор с автоматикой. Включается, когда в трубе нарушается движение воздушных масс. Как только давление полностью нормализуется, автоматически отключается.
Прибор представляет собой расширитель, напоминающий зонтик. Он устанавливается на дымоходе. Под зонтиком есть участок, предназначенный для поступления воздушных масс с наружи. Специальный термодатчик контролирует температуру газов, которые поднимаются вверх из топки. Если тяга нарушается, датчик начинает перегреваться из-за накопившихся газов. В этот момент срабатывает включение.
Увеличение длины трубы
Ротационная турбина работает под действием силы ветра
Нередко проблемы с тягой возникают, если проектированием дымохода занимался непрофессионал. Неправильные расчеты проводят к недостаточному давлению в системе. Если верхний край трубы расположен слишком низко, сделано много изгибов дымохода, слишком короткая труба или заужены проходы, все эти дефекты нужно устранить.
Ротационные турбины
Одним из решений проблем с тягой в дымоходе является установка турбины. Ее оборудуют над оголовком дымохода. Под воздействием ветра турбинная насадка будет вращаться. Движение происходит всегда в одном и том же направлении. Благодаря этому создается разрежение над дымовым каналом.
Минусом такого способа является его неспособность работать в безветренную погоду. Турбина полностью исключает возможность попадания в дымоход мусора или осадков.
Опрокидывание тяги
Еще один возникающий вопрос – это опрокидывание тяги. В каких случаях это происходит?
Если дымоход протяженный и холодный (зачастую кирпичный), а давление сниженное. Если соотношение размеров топки и сечения дымохода соответствуют, если в доме нормальное давление, все равно возникает ситуация, когда при растопке пламени не хватает силы и отходящие дымовые газы успевают охладиться в дымоходе и обрушиваются вниз. Почему нет тяги в дымоходе? Происходит подобное при пасмурной погоде, ветре. Бывает, что огонь нормально разгорается, но потом дым валит внутрь дома. Почему нет тяги в печи? Почему образуется обратная тяга в дымоходе? Воздух из дома забирается, и давление снижается, притока воздуха нет. А дымовые газы поднимаясь охлаждаются и обрушиваются вниз. Что надо знать в таких ситуациях? Приоткройте форточку, если помещение имеет стеклопакеты и герметично. Важна подготовка дров, их качество.
Причины появления обратной тяги
Отопительные приборы работают в паре с дымоходами, которые обеспечивают циркуляцию газов, участвующих в процессе горения топлива. Этот процесс называют тягой, она возникает из-за разницы температур и давления в помещении и на улице. Правильная тяга обеспечивает приток кислорода, поддерживающего горение топлива, и полное выведение опасных для жизни продуктов сгорания.
Чрезмерная тяга и её полное отсутствие останавливают процесс горения: в первом случае сильный порыв воздуха задувает огонь, во втором – огонь гаснет из-за отсутствия газообмена. Особенно это опасно при газовом отоплении – огонь в котле гаснет, а природный газ продолжает поступать и может стать причиной отравления, пожара или взрыва.
Опасней всего обратная тяга, когда воздух через дымоход идёт в обратном направлении – с улицы в дом. В этом случае огонь продолжает гореть, но дым не выводится наружу, а вместе со всеми токсичными веществами и иногда с искрами попадает в дом.
Основная причина возникновения обратной тяги – появление препятствий на пути движения дыма. Физика распространения газов такова, что движутся они всегда в том направлении, где им ничего не мешает.
На направление и силу движения газов в дымоходе пагубно действуют всего три фактора, но проявления каждого из них могут быть разнообразны:
| Внешние факторы |
|
| Конструктивные особенности дымохода и его состояние |
|
| Особенности вентиляции в помещении |
|
Определение тяги самостоятельно
Если эффективность работы печи (котла) заметно ухудшилась, то есть несколько способов проверить тягу. Можно воспользоваться специальным прибором – анемометром, но в большинстве случаев его приобретение для домашнего пользования неэффективно в экономическом плане. Лучше всего прибегнуть к проверенным народным методам:
- Свеча. Если зажечь свечу, поднести ее к дымоходу и сразу же потушить,- то по направлению движения дыма можно увидеть – есть ли тяга.
- Степень задымленности в помещении.
- Тонкий листок. Степень его отклонения может говорить о наличии тяги.
После того, как проблема была определена, можно приступать к ее решению.
Причины отсутствия тяги
Слабая тяга
Тяга – это движение воздуха, которое возникает вследствие разницы давления в помещении и на улице. Обусловлен этот процесс многими причинами. Но основной из них является разница в температурах внутри помещения и снаружи. Скорее всего, вы замечали, что в теплое время года сложнее растопить печь или камин, чем зимой.
Анемометр с выносным датчиком
Прежде чем предпринимать какие-либо действия, необходимо узнать, действительно ли тяга отсутствует совсем или она просто слабая. Наилучший инструмент, который позволит это сделать – это анемометр. Можно попросить тех, кто занимается обслуживанием вентканалов или проектированием вентиляции произвести замеры.
Если такой возможности нет, тогда можно сделать проще. Зажгите кусочек бумаги и потушив его, поднесите к печке или камину и наблюдайте, куда направляется дым. Если он медленно двигается в сторону трубы, тогда тяга есть, но недостаточная. Если он просто распространяется по комнате, значит, тяги нет, а если его выдувает в обратную сторону, то идет обратная тяга.
Обратная тяга в дымоходе
Основными причинами такой ситуации могут быть:
- Засоренность дымовых каналов сажей.
- Закрытая заслонка.
- Неправильный расчет или конструкция трубы. Квадратная или прямоугольная труба обладает более плохой тягой, чем круглая. Объясняется это тем, что в острых углах образуются завихрения.
- Неблагоприятные погодные условия.
- Недостаточный вынос трубы над крышей дома.
- Большое количество резких поворотов выводящего канала.
- На верхушке трубы находится козырек, который был установлен, чтобы не затекала вода. Он может создавать воздушную прослойку, которая становится пробкой.
- Рядом находится строение, высота которого превышает вынос трубы.
- Плохая общая вентиляция помещения. Из-за плотно закрытых окон и дверей ухудшается приток воздуха, что и создает проблему.
- Наличие второго этажа и открытого лестничного марша. Между этажами происходит постоянное перетекание масс воздуха, что может создавать проблемы с тягой.
Погоду нам изменить не удастся, но в остальных случаях есть способы, как увеличить тягу своими руками.
Способы борьбы с обратной тягой
Если газовый котел затухает при сильном ветре, то увеличение дымоходной трубы является самым простым способом борьбы с обратной тягой. Но у такого решения есть свои недостатки.
Вторым вариантом решения проблемы, что делать, если задувает котел, является монтаж дефлектора на верхней кромке дымоходной трубы. Этот элемент способствует увеличению тяги в дымоходном канале.
Еще одним решением проблемы, что делать, когда ветром задувает газовый котел, можно назвать монтаж дымовой трубы с минимальным количеством изгибов и поворотов. В этом случае уменьшается завихрение потока воздуха с продуктами горения в процессе прохождения по трубе. Многие люди устанавливают бездымоходный газовый водонагреватель, у которого нету подобных проблем.
Пути решения, если котел тухнет при ветре
Изменения давления газа происходят не очень часто. При этом перепады столь незначительны, что причина вряд ли в них. Не ищите сразу проблему в оборудовании. Конструкция последних моделей газовых котлов довольно проста, но при этом надежна.
Чаще всего обнаруживаются следующие недостатки:
- Образование ледяного кома, который перекрывает канал вентиляции. Он препятствует обмену частиц воздуха, который обеспечивает горение. Появление льда – естественное явление, ведь помимо отработанного топлива в трубы проникает конденсат. Он как раз-таки и намерзает на стенах.
- Обратная тяга, которая возникает из-за сильного и порывистого ветра, а также при резкой смене движения. Он продвигается по всей длине конструкции и в итоге достигает котла. В нем гаснет пламя.
Лед – искусственное препятствие, а его образование значит, что конструкция была собрана неправильно. Для исправления ошибок необходимо немедленно прекратить эксплуатацию печи и обратиться к специалистам. Они произведут прочистку трубы, установят конденсатоотводчик (зонт, козырек) или проходной сборник.
Обратная тяга представляет собой Большую опасность, в виду затухания пламени горелки. Система в котельном оборудовании последнего поколения более современная. Автоматика быстро срабатывает и перестает подавать газ в топку. Тем не менее, продукты сгорания сначала попадают в отопительную установку, тем самым загрязняя камеру. При последующих включениях они будут проникать внутрь. Причиной данного явления чаще всего становится недостаточная длина дымохода. Для исправления ситуации необходимы:
- Конструкционные изменения.
- Монтаж стабилизатора (регулятора тяги).
- Установка дефлектора.
- Соединение (поворотного) шибера.
Как проверить
Проверить наличие и «качество» тяги в дымоходе можно очень просто: при помощи зажженной свечи или спички или листа/полоски бумаги. С листом проще определиться если проверяется тяга в вентканале, с пламенем — при проверке работоспособности дымохода.
Самый простой способ проверить наличие тяги в дымоходе — поднести горящую спичку или свечу
Сначала разберемся, как проверить тягу в вентканале. Берем листок бумаги и подносим его к отверстию вытяжного вентканала. Если стоит решетка, лист к ней притягивается и «залипает» и оторвать его непросто. В этом случае тяга в вентканале считается нормальной. Если он легко снимается — тяга недостаточна, если не прилипает совсем (падает) — движение воздуха практически отсутствует.
Можно проверить тягу и при помощи полоски бумаги — при наличии тяги, полоска должна затягиваться внутрь
С проверкой тяги дымохода ситуация аналогична, только используем пламя свечи или спички (не так удобно как со свечой). Подносим зажженную свечу или спичку к открытой дверке котла (твердотопливного, жидкотопливного) или к прорези для розжига газового. Наблюдаем за поведением пламени:
- Пламя резко дернулось в сторону трубы, горит почти горизонтально или потухло — тяга сильная. Если ее надо уменьшить, используем заслонки в дымоходе, уменьшая проходное сечение трубы и скорость движения воздуха.
- Пламя отклонилось в сторону помещения — обратная тяга. Выясняем причину и устраняем ее.
- Пламя стоит вертикально и не колышется. Тяги в дымоходе нет. Скорее всего, он забит или находится в нерабочем состоянии (может быть закрыта заслонка).
Пламя лишь слегка отклонилось в сторону дымохода — слабая тяга. Может быть труба заросла сажей или есть другие засоры (если раньше все работало). Еще возможная причина — неправильное устройство. В этом случае проблемы с отведением дыма есть «от рождения» дымохода.
В случае недостаточной тяги или при полном ее отсутствии, необходимо принимать срочные меры по нормализации дымоотведения. Иначе можно «угореть» — дым и угарный газ (CO) пойдут в помещение, что приведет к отравлению. Автоматизированные газовые котлы, при недостаточной тяге или ее полном отсутствии, работать вообще не будут. В них встроены датчики и, если движение воздуха по дымоходу недостаточно, газ перекрывается. Отключать датчик очень опасно. Лучше разобраться и улучшить тягу в дымовой трубе.
Куда обращаться
Наша уже длительный срок занимается строительством бань и саун, а также продажей необходимых материалов для ее изготовления. Если вам нужно купить печь для бани, дымоходы, котлы и другие устройства, то в каталоге магазина вы всё это найдете.
Тем не менее отметим, что построить баню под ключ – это гораздо экономнее и проще, нежели покупать готовое решение с такой же комплектацией и оборудованием, которое предлагаем мы. Почему? Во-первых, срок эксплуатации нашей печей гораздо дольше, во-вторых, вы сохраняете часть бюджета, а в-третьих, наши специалисты имеют огромный опыт работ за плечами, знаю все нюансы правильного подбора дымоходов для печи, кладки и установки. Мы предлагаем самые выгодные условия и гарантируем надежность работ.
Причина #3 – внешние факторы
В первую очередь – это атмосферные явления. Осадки в виде затяжных дождей и снегопадов, туманы с повышением уровня влажности, шквальный или просто резкий ветер – все это создает разность давлений. В результате чего при выходе наружу продукты горения встречают сильное сопротивление воздуха, возвращаются обратно и попадают в помещение. Их накопление оборачивается оседанием сажи и конденсата на стенках рукава, а значит уменьшением его сечения (пропускной способности), вплоть до полного закупоривания.
Если у вас плохая тяга в дымоходе, причины могут быть и такие, например:
- рядом с домом или баней растет высокое дерево, ветви которого закрывают дымоотвод;
- в непосредственной близости от вашего здания появилось какое-то новое сооружение оно выше вашего и становится «ветровым подпором», то есть отражает идущие от вас продукты сгорания;
- при высокой влажности или заморозках воздух тяжелеет, опускается вниз и давит внутрь трубы.
Понятно, что не каждый такой фактор получится устранить с одинаковой легкостью. Если обрезать те же ветки можно без труда, то как договориться с живущим рядом человеком? Придется использовать специальные элементы вроде дефлекторов или ротационных турбин, которые мы подробно рассмотрим ниже.
Правильный монтаж
Важно знать, что в зависимости от типа устанавливаемого отопительного прибора будут меняться и нормы установки, а также правила подключения. Только при правильном расчете можно получить эффективную работу отопительной системы без возникновения разреженности воздуха
Влияет на это во многом температура горения топлива. Чем она выше, тем тяга будет сильнее, но при этом пропорционально будет расти и потребность в получении достаточного для горения объема воздуха. Если вентиляция не будет его обеспечивать, то печь или котел начнут забирать его из помещения, тем самым и провоцируя возникновения обратной тяги.
Чтобы избежать данного явления, при эксплуатации печи необходимо использовать в ее конструкции каминный зуб. Приспособление представляет собой небольшой уступ между самой топкой и дымосборником. Обратная тяга в дымоходе газовой колонки устранение предусматривает путем установки приточного клапана, но его работа не всегда помогает действительно решить проблему.
