Обратная засыпка пазух котлована: СНИП

Выбор материала для обратной засыпки фундамента

Пескогрунт для обратной засыпки

Могут применяться разные типы грунтов. Главное, чтобы они соответствовали нормам влажности и плотности

Также очень важно, чтобы наполнитель не менял своих качеств под воздействием воды. Для достижения должных значений последнего показателя используется специальная технология, предполагающая укладку материала тонкими слоями с последующей трамбовкой каждого из них

Песок

Для укладки в пазухи хорошо подходят песчано-гравийные смеси грунта благодаря своим отличным дренажным качествам. При грамотно организованной отмостке такая конструкция гарантирует надежную защиту от пучения при низких температурах. Засыпка песком также добавляет коробке здания стабильности

Важно и то, что материал легко трамбуется и хорошо сохраняет плотность

Недостаток песка – влагопроницаемость. Из-за этого вода скапливается в толще засыпки, что создает перегрузку гидроизоляционной прослойки. Увлажнение подошвы ухудшает несущие качества почвы. Улучшить положение может правильно обустроенная отмостка. Корректный выбор наклона и монтаж гидроизоляции предотвратят накапливание дождевой влаги. Рядом с отмосткой стоит также организовать дренаж. Это позволит отводить воду для дальнейшего использования в хозяйстве (например, чтобы поливать садовые и огородные культуры).

Овражный песок больше подходит для помещения в пазухи, чем чистый речной или карьерный. Это связано с содержанием большого количества солей и глинистых включений, обеспечивающих лучшую трамбовку. Чистый же песок может подвергаться вымыванию грунтовыми водами. Поэтому его рекомендуется использовать только в смеси пополам с гравием. Овражный песок не следует мыть – это приведет к удалению связывающих частиц. Его нужно лишь очистить от включений растительного происхождения и иной органики.

Чтобы подсчитать, сколько песка потребуется для работ, можно воспользоваться онлайн-калькулятором. Формула заточена под работу с разными видами засыпок. Трамбовать песок можно, слегка смачивая его, если это не навредит компонентам основания.

Глинистые материалы

Глина является барьером для воды

Оптимальным вариантом для засыпки является тощая глина, почти не впитывающая жидкости. Если приходится иметь дело с твердым комковатым материалом, в него вводят добавки для пластичности, например, песок (около 5%). Внедрение примесей не оказывает влияния на прочность и усадочные характеристики, зато значительно упрощает трамбовку. Материал подойдет для каменистого грунта, а также для домов, возводимых в местностях с низко пролегающими почвенными водами.

Исследования для подсчетов объема

При самостоятельном строительстве делают примерные расчеты. Но если работы выполняются специализированной организацией, проводятся исследования, позволяющие точно рассчитать, сколько кубов земли будет вынуто при рытье траншеи, и корректно определить объем и стоимость работ.

Для начала выполняется топографическая съемка, чтобы выяснить высоту грунта, наличие и относительный размер перепадов и прочее. Затем проводится камеральная обработка информации, чтобы установить дополнительные точки для более точного отображения значений. По результатам исследований составляется отчет, в соответствии с ним и определяется стоимость работ.

Начало заполнения фундамента

Не забываем утрамбовывать Засыпать фундамент можно щебнем и песком, которые не боятся влияния воды. Дополнительно, он не даст фундаменту подниматься зимой при низких температурах. Стяжку нужно тщательно уплотнять для устранения потенциальных пустот, способных наполнится водой. Песок, помимо трамбовки, нужно смачивать.

Засыпка ведется по всей длине фундамента, наполнитель при этом равномерно распределяется по периметру. Таким образом исключается боковое давление на сам фундамент. Неприемлема для засыпки смесь из гравия и песка. Она подтягивает влагу, которая оказывает разрушительное влияние.

В вопросе чем засыпать фундамент дома внутри, важен еще один момент – на любое основание влияют грунтовые воды: которые поднимаются ближе к поверхности почвы весной и летом, дожди также увлажняют грунт. Поэтому обустройство дренажа и гидроизоляции просто обязательно. Дренажный слой лучше всего изготавливать из мелкого щебня. Керамзит можно применять только для пола или покрытия чердаков. Если площадь основания не слишком большая, можно произвести заливку раствором цемента цемент марки М 25.

Последствия неверных технологий и меры предосторожности

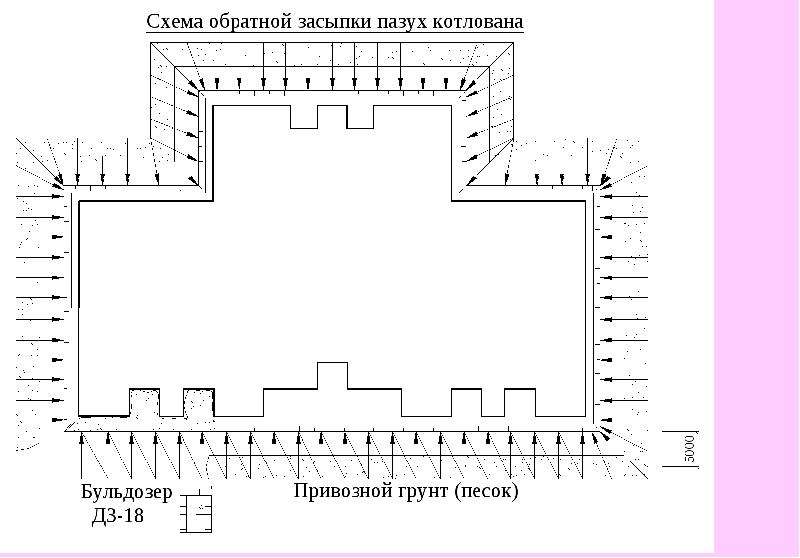

Технологическая схема разработки грунта при отрывке котлована и устройстве обратной засыпки.

Обратная засыпка, правила в которой не соблюдены или соблюдены не все, заставит отмостку, которая создана для отведения от цоколя природных осадков и грунтовых вод, в самом ближайшем времени оседать. Для того чтобы подстраховаться и обезопасить себя, опытными строителями рекомендуется изначально закладывать отмостку под небольшим уклоном, величина которого должна составлять 3-4%.

Этот процесс производится таким образом: засыпка недостаточной плотности или некачественный грунт проседает, увлекая за собой отмостку. Наибольший уровень проседания обычно заметен возле самой стены, и начальный уровень уклона изменяется, а вода стекает прямо по стенам. В сезон дождей и таяния снегов такое повторяется не раз и не два, и обратная засыпка всякий раз будет уплотнятся до нужного уровня и вместе с тем проседать. Отмостка, постоянно изменяя угол наклона от этого проседания, перестанет защищать стены и цоколь совершенно. При наступлении мороза фундамент, впитавший много влаги, промерзнет и может потрескаться, что может повлечь за собой полное разрушение здания.

Разрушение и дробление фундамента происходит, как правило, по двум причинам:

1. Если использовался железобетонный вариант фундамента, то арматура в нем от влаги проржавеет, металлическая конструкция внутри бетона таким образом расширится. Это повлечет за собой крошение бетона и разрушение его структуры.
2. При использовании кирпича попавшая внутрь пазух вода с приходом морозов замерзает и разрушает кладку вместе с бетонным составом между кирпичами.

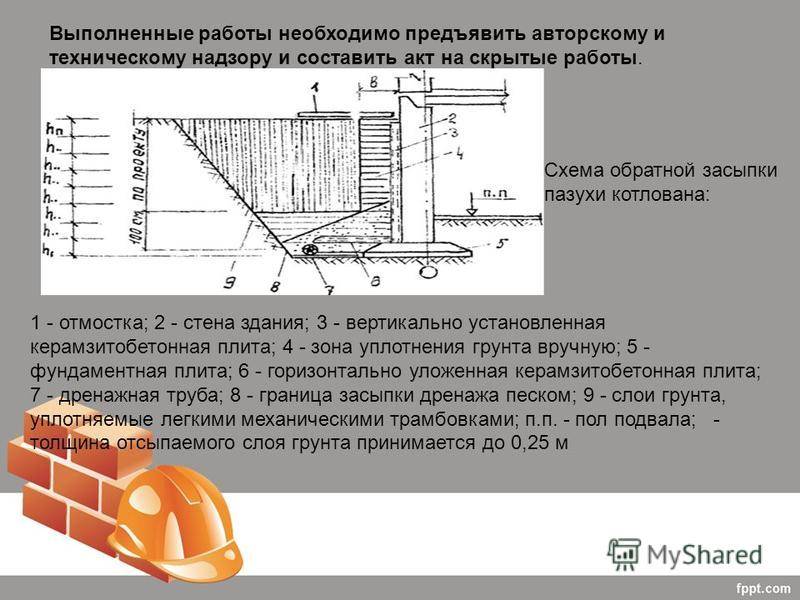

Схема обратной засыпки несвязным грунтом котлована с установленными колонами.

Неправильная технология разрушает и гидроизоляцию, которая является необходимым составляющим хорошего фундамента.

Для того чтобы с как можно большей вероятностью избежать всех этих проблем, засыпанный грунт нужно стараться не перегружать. Для этого под перегородками, идущими от первого этажа, располагают специальные принимающие на себя вес конструкции, которые в результате не передают ее на засыпку.

Водоотводы тоже должны быть сконструированы и расположены верно. Засыпку, которая еще не набрала необходимую плотность, могут подмыть и грунтовые воды. Они вымывают из грунта множество мелких частиц, а это снижает несущую способность. Чтобы предотвратить саму возможность такой неприятности, устраивают буферный слой.

Буферный слой: устройство

Его устраивают между фундаментом и основанием строения из качественного гравия или щебня. Толщина должна составлять не менее 10-20 см. Роль буферного слоя заключается в отведении от здания грунтовых вод.

Хотя гравий не является неподходящим материалом для того, чтобы устроить буферный слой, предпочтительнее все же использование щебня. Дело во множестве пазух, которыми обладает даже самый высококачественный гравий – по ним влага капиллярным путем поднимается вверх и, хоть и в малом количестве, но все же может проникнуть к фундаменту. В щебне пазух нет, и поэтому такой эффект отсутствует, что и делает его более подходящим материалом.

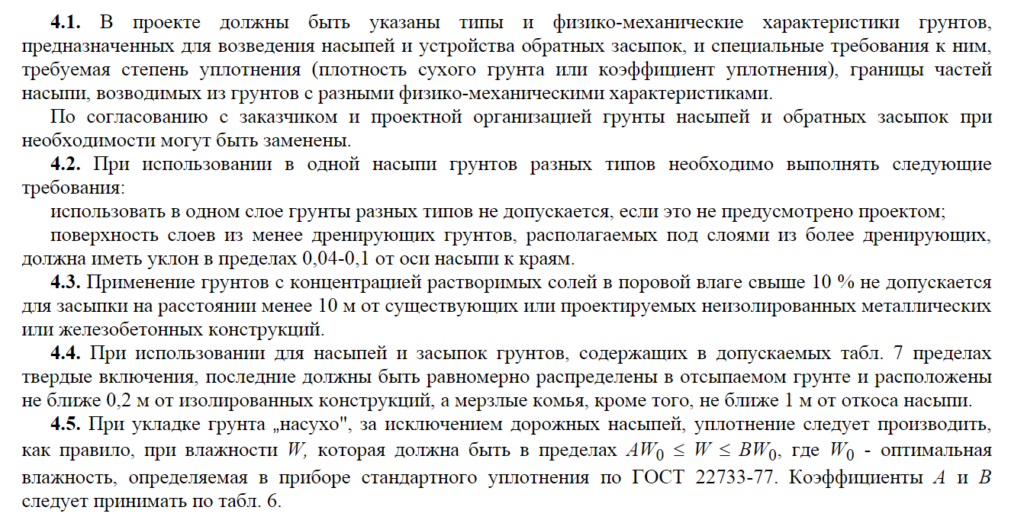

Вырезка из СНиП

Из СНиП можно взять три пункта и объединить их в одно целое. Составители СНиП говорят нам, что грунт, который был извлечен из траншеи основания, лучше всего подойдет для обратной засыпка. Из этой формулировки можно понять, что нам не рекомендуют брать для засыпки смеси песка с гравием. В любом случае, существуют исключения, когда песок будет единственным верным решением – случается это крайне редко. Указания из СНиП помогут сэкономить, ведь вы сразу же утилизируете извлеченную землю.

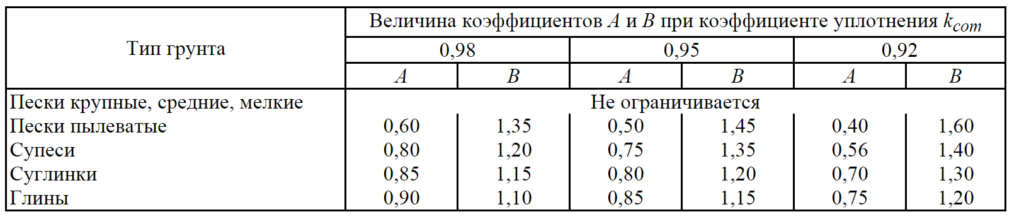

Вырезка из СНиП

Чтобы понять, какими пунктами из СНиП вам нужно руководствоваться, необходимо провести консультацию с профессионалами. Если вы заказывали проект, то в нем уже есть информация о том, как выполнять засыпку ленточного, свайного или столбчатого основания. Мы же разберем суть процесса, а также расскажем про основные цифры, которые понадобятся для правильного строительства.

Каким должен быть грунт для обратной засыпки

Влажность грунта должна находиться в следующих пределах:

• Песок — 8-12%
• Крупный и легкий супесчаный грунт — 8-12%
• Мелкий и пылеватый супесчаный грунт — 9-15%
• Тяжелый супесчаный грунт и легкий пылеватый суглинок — 12-17%
• Тяжелый суглинистый грунт — 16-23%

Также для обратной засыпки нельзя использовать грунты, в которых содержится:

• Более 5% органических примесей (гумуса и других питательных веществ)
• Более 0,3% растворимых солей
• Пучинистая мергелевая глина

Кроме того, мы в очередной раз обращаем ваше внимание на то, что в холодных регионах не рекомендуется использовать любые грунты с высоким содержанием глины. Там нужен морозостойкий и непучинистый материал

Выбирать грунт для обратной засыпки нужно исходя из вашей ситуации

Важно, чтобы материал удовлетворял определенным требованиям и стоил недорого. Самый дешевый вариант – засыпать яму и траншею родным грунтом

Но если такой возможности нет, берите более дешевые альтернативы. Так, для экономии средств до рогой песок можно заменить супесью, а щебень – скалой.

Какие материалы лучше использовать для обратной засыпки фундамента

1. Чаще всего возвратное заполнение пазух проводится с помощью грунта, который вынимали для формирования котлована. Однако практичнее будет использовать материалы лучше и плотнее, чем извлеченный грунт.
2. При обратной засыпке глиной создается своеобразный глиняный замок, который преграждает путь сточным и талым водам, препятствуя их попаданию в зону фундамента. Рекомендуется использовать глину не в чистом виде, а в комбинации с каким-либо грунтом.
3. На грунтах, подверженных сильному пучению, для обратной засыпки лучше всего использовать смесь щебня и песка, сквозь которую вода проходит без задержек. Это предотвращает ее замерзание в грунте, исключая его пучения. Но есть и минус такой смеси. Проходя сквозь засыпку, вода может скапливаться у подошвы фундамента, создавая угрозу для основания дома. Решить проблему в этом случае помогает обустройство дренажной системы.
4. Реже всего для обратной засыпки фундамента используют чистый песок. Сложность применения этого материала заключается в том, что он должен иметь определенную влажность. Только в этом случае можно выполнить качественную засыпку.

Обратная засыпка песком

Использование песка для выполнения работ по обратной засыпке пазух фундамента требует соблюдения определенной технологии:

Обратная засыпка песком

• Перед проведением работ необходимо провести подготовку материала. Для этого песок просеивают, удаляя мусор и крупные частицы.
• Далее начинают непосредственную засыпку. В пазухи засыпают песок слоем не более 30 см и тщательно утрамбовывают. Не стоит сыпать большое количество песка, так как можно не добиться качественного уплотнения.
• Аналогичным образом засыпают второй и последующий слои, тщательно проводя их уплотнение.
• Работу продолжают до достижения необходимого уровня.

Сам процесс не представляет никакой сложности, поэтому вполне может выполняться своими руками.

Выполнение обратной засыпки с помощью глины

Самым дешевым и доступным материалом, используемым для обратной засыпки фундамента, является глина. Чтобы избежать неприятных последствий, обратную засыпку глины необходимо проводить по определенным правилам:

Обратная засыпка глиной

• Вначале готовят материал к работе. Глину очищают от строительного мусора и крупных элементов.
• Засыпку фундамента глиной рекомендуется проводить небольшими порциями, чтобы качественно уплотнить грунт. При ручном уплотнении слой глины должен быть не больше 30 см. При использовании специальной техники слой глины можно увеличить до 50 см.
• Начинать уплотнение глиняного слоя нужно от стен фундамента, постепенно двигаясь в сторону краев котлована или траншеи.
• Закончив уплотнение первого слоя, переходят к следующему. При этом выполняются аналогичные действия.

Соблюдение правил обратной засыпки фундамента глиной позволить надежно защитить основание.

Расчет объемов земляных работ

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

#3. Траншея с откосами на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

#4. Траншея с откосами, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы)

Если же вам надо вписать свое значение размера a2, то выберите вид грунта «расчет по размеру a2«.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

Площадь в плане (F) = м2

Площадь в плане (F) = м2

Ширина верха котлована (L3) = м2

Длина верха котлована (L4) = м2

Описание

Траншея — это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).

При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).

Траншея с вертикальными стенками на спланированной местности — самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных; консольных; консольно-распорных).

Крутизна откосов в зависимости от вида грунта и глубины выемки

Наименование грунтов	Крутизна откосов (отношение его высоты к заложению — 1:m) при глубине выемки, м, не более
1.5	3	5
Насыпной неуплотненный	1:0,67	1:1	1:1,25
Песчаный и гравийный	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные	1:0	1:0,5	1:0,5

Объем выемки траншеи можно опрделить как произведение площади поперечного сечения на длинну.

Объем обратной засыпки определяется как разность между объемом выемки и монтируемых конструкций (фундаментных блоков, труб).

Котлован — выемка в грунте, предназначенная для устройства оснований и фундаментов зданий и других инженерных сооружений.

Источник

Техническое описание

Возведение монолитного фундамента (особенно ленточного) предполагает обустройство посадочного места. Это траншея либо котлован с заглублением до проектной точки. Дно по технологии максимально уплотняется, чтобы железобетонная конструкция не проседала под собственным весом и нагрузкой со стороны строения. Однако для долговечности фундаментного элемента здания также необходимы защита от воды и сезонного поведения грунта, в слои которого было выполнено погружение монолита.

Одно из необходимых защитных мероприятий – это обратная засыпка пазух траншеи и котлована. Иначе участки, которые остаются незаполненными армированным бетоном, называются пазухами. Для правильного выполнения работ в 1987 году был разработан и утвержден отдельный регламент СНиП 3.02.01.

Функциональность засыпки

В изучении правил устройства обратной засыпки не было бы нужды, если бы возведение бетонного фундамента проводилось без дополнительных работ. Однако грунт не может быть опалубкой для конструкций и способствует разрушению искусственного камня при прямом контакте. Как результат, возникает необходимость в расширении траншеи либо котлована.

Траншея для проведения защитных мер по отношению к фундаменту Источник propodval.ru

Обосновано это следующим:

1. Опалубка. Для фундамента с малым заглублением достаточно сформировать пазухи котлована шириной 150-200 мм. Этого хватит, чтобы демонтировать съемную опалубку и не разрушить при этом стенки траншеи.
2. Изоляция. Свободное пространство позволяет упростить устройство гидроизоляции и утепления вертикальных частей фундамента. При этом не имеет значения тип материалов: обмазочные, рулонные либо плитные. Доступа в 300 мм достаточно, чтобы произвести монтаж рубероида с помощью газовой горелки или просверлить перфоратором отверстия для фиксации жесткой теплоизоляции.
3. Дренаж. Каналы для отвода дождевой, талой или грунтовой воды от засыпки пазух котлована, фундамента служат в качестве дополнительной защиты монолита от агрессивной среды. Дополнительно они не позволяют скапливаться лужам на обслуживаемой территории.

Устройство дренажной системы с трубопроводом Источник stroyfora.ru Примечателен и тот факт, что создание свободного пространства вдоль монолита способствует ускорению процесса схватывания бетона. Если сравнивать с закрытыми формами, то разница достигает 10-20 %. Если тот же процесс будет происходить с грунтом в пазухах, то под давлением земли из-за относительно длительного отверждения может начаться разрушение фундамента.

Время проведения

По технологии обратная засыпка пазух котлована и траншей проводится после достаточного набора прочности бетонного раствора. Показатель близок к ¾ от проектируемого минимума. В оптимальных условиях для этого достаточно 14 дней.

Единственное исключение, которое допускает сокращение сроков – дождливая погода. В таком случае повышается риск вымывания цемента из свежего монолита и минеральной подушки. Решением является заполнение пазух и устройство черновой отмостки. Главное здесь не переусердствовать с уплотнением грунта, чтобы исключить деформацию и повреждение залитого фундамента.

Заливка бетонной отмостки вдоль фундамента Источник rabotai-sam.ru

Заполнение грунтом

Стяжку кладут тогда, когда стены и фундамент здания будут проверены на способность выдерживать положенную нагрузку без появления трещин. Когда бетон выстоится и наберет прочность, можно переходить к засыпке. До полной твердости, бетон должен простоять около 15 дней. Необходимо обязательно выдержать этот период.

Нужно заполнять пазухи фундамента грунтом, который был выкопан при его монтаже, либо песком. Перед утрамбовкой почвы, смочить ее, учитывая плотность почвы в том месте, где производится строительство. Информацию о плотности грунта можно получить в геодезической службе. Песок, которым засыпают пазухи фундамента, тоже хорош, как и грунт выкопанный из основания дома, после чего его хорошо трамбуют.

Нормы увлажненности грунта, по данным ГОСТ:

• песок – 8 – 12%;
• супесок – 9 – 12%;
• легкие грунты и суглинок – 12 – 17%;
• тяжелый грунт – 16 – 23%.

Указаны примерные значения, иногда влажность может быть и больше. Более точные данные получают в лаборатории, после ряда тестов почвы.

Зимой вода под фундаментом и в непосредственной близости от него замерзает, тем самым расширяя почву и создавая давление на стяжку, из-за чего он в прямом смысле выдавливается наружу. Особенно ярко такой эффект проявляется в мелкопылеватых глинистых и торфяных почвах. Поэтому ров под фундамент нужно копать на глубину, на которую промерзает почва. Засыпать траншеи можно песком на одну треть, или смесью гравия и щебня в соотношении 1:1.

Технология обратной засыпки котлованов: последовательность проведения работ

1. Геодезист выполняет анализ и исследование грунта, определяет его тип и уровень влажности. Если грунт слишком сухой, необходимо провести его увлажнение специальным раствором. Для этого используют смесь воды, цемента или глины;
2. Проводится очистка котлована от строительного мусора, твердых предметов и камней, способных повредить фундамент и коммуникации во время обратной засыпки;
3. Проводится укладка первого слоя (чаще всего используется песок или смесь песка с другим наполнителем), его толщина зависит от специфики строительства или прокладки коммуникаций;
4. Выполняется постепенно обратная засыпка, во время которой грунт насыпается и выравнивается слоями и выполняется уплотнение каждого слоя при помощи ручных трамбовок или специальной техники.

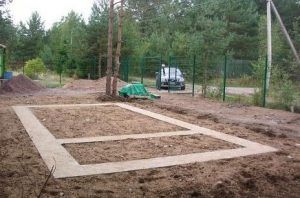

Засыпка внутри

Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:

• тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
• конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
• высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
• уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.

При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:

• подполье получается слишком низким для нормальной эксплуатации;
• из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
• требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
• из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.

Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.

Материалы

Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:

• отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
• обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
• промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
• промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
• промерзание 2,5 м – ширина пазух 50 см минимум.

Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.

Технологии

Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.

Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:

• 15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
• 12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
• 9 – 14% – легкая супесь, Kp 1,25%;
• 7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.

Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:

• снизить высоту защитного слоя;
• предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
• защитить гидроизоляционный слой подошвы фундамента.

Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

Как правильно выполнить подсыпку

Подсыпки земли выполняется по наружному и внутреннему периметру дома, при этом толщина слоя не должна превышать высоты 30-50 см. Засыпанный слой грунта проливается цементным молочком и утрамбовывается. Работы ведутся одновременно внутри и снаружи. Пазухи котлована заполняются грунтом послойно, каждый слой проливается раствором цементного молочка.

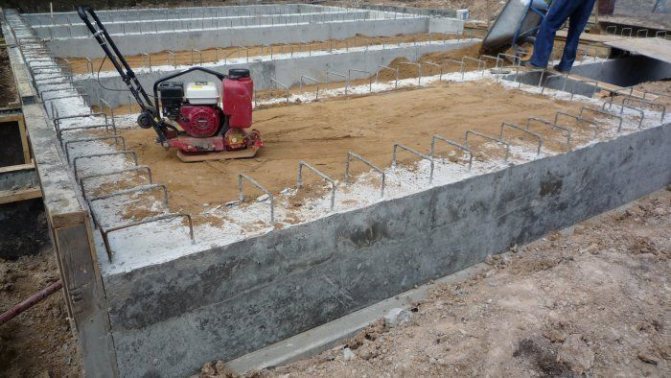

Послойное трамбование песка

В доме предусматривается устройство цоколя, подвала или подземного технического этажа? В этом случае разрешается не выполнять внутреннюю засыпку фундамента дома, или выполнить частичное заполнение пазух землей.

Глубина внутренней засыпки напрямую зависит от типа фундамента и возведенного ростверка. В ленточном фундаменте высота обратной засыпки внутри периметра здания ограничивается уровнем продухов, либо выполняется на высоту цокольного перекрытия.

Для столбчатых и свайных фундаментов пазухи котлована или траншеи засыпаются внутри на всю высоту. Для дома предусмотрен высокий цоколь? Тогда внутри проводится дополнительная обсыпка конструкций с уклоном от внутренней стены основания.

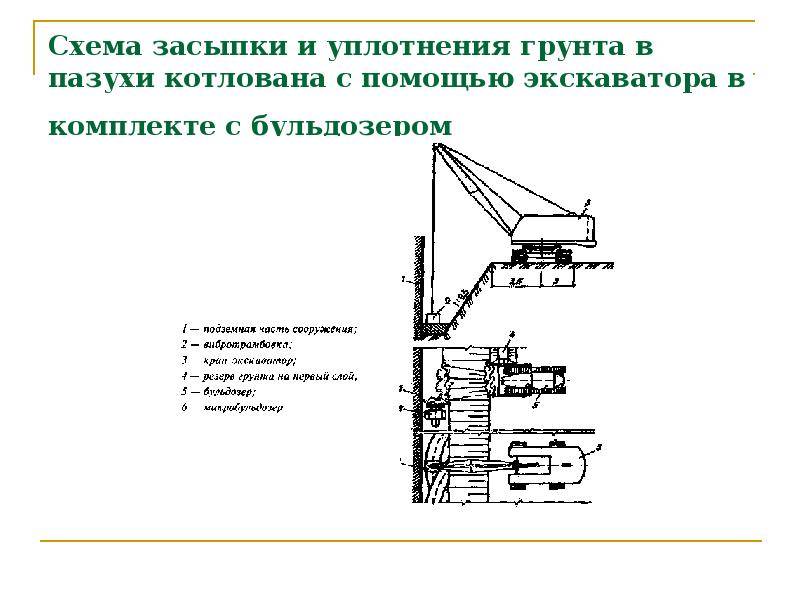

Засыпка габаритных пазух котлована внутри и снаружи может выполняться с помощью специальной землеройной техники

При механической засыпке пазух особое внимание следует обратить на послойное трамбование грунта. Плохо утрамбованная засыпка грозит проседанием грунта по всему периметру фундаментного пояса дома

Посмотрите видео, как выбрать материал для засыпки и произвести ее при строительстве.

Что потребуется для работы?

Чаще всего обратная засыпка фундамента выполняется глиной, которая в строительных документах именуется грунтом 2-ой категории. Обычная почва здесь в не подойдет, также не стоит брать для этой цели чернозем. Песчано-гравийная смесь, щебень или обычный песок не подойдут для засыпки пазух. Причина заключается в том, что эти материалы обладают слабой гидроизоляцией, как результат, устойчивость фундамент снизится.

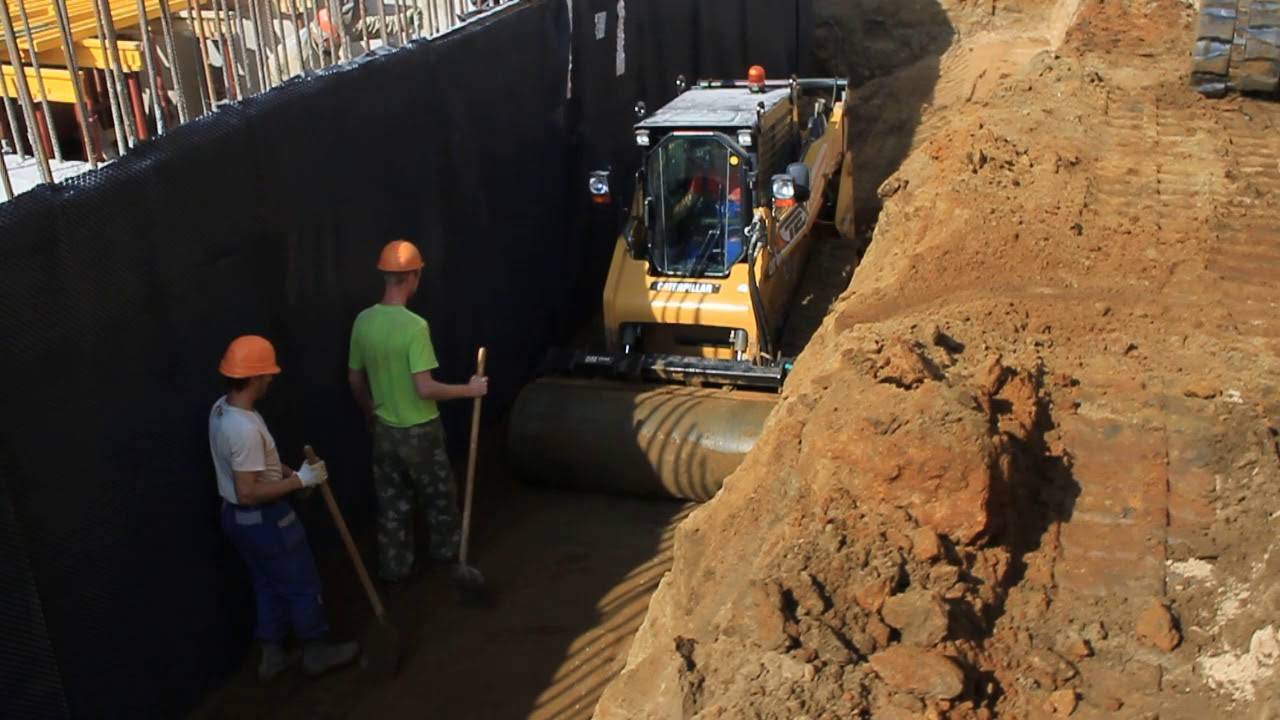

На фото показан процесс засыпки грунта экскаватором. Работу вы можете выполнить и своими руками без аренды строительной техники, но тогда процесс будет идти гораздо дольше.

Что касается засыпки и уплотнения щебнем или песком, то она используется на участках, где уровень грунтовых вод слишком высок для обычной глины. При помощи песка можно сделать дренаж фундамента будущей постройки. Также песком можно засыпать основание в том случае, если водопроницаемости почвы на участке, где ведется строительство, не ниже, чем у песка.

Траншеи: особенности обратной засыпки

Виды грунтоуплотняющих машин.

От засыпки пазух котлована засыпка траншей отличается ненамного

Местам проложения коммуникаций и тут необходимо уделять особое внимание

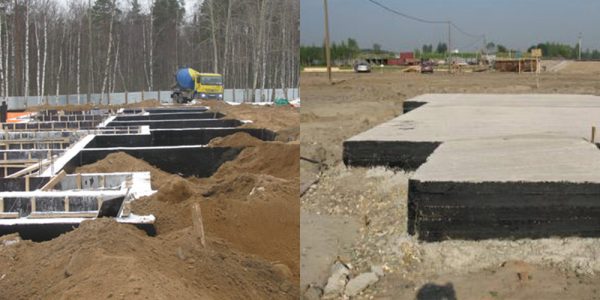

При засыпке ленточного фундамента должны быть выполнены следующие условия:

• при неоконченных работах фундамента и цоколя засыпка не производится;
• для обеспечения равномерной нагрузки засыпка производится одновременно или поочередно с двух сторон по направлению к центру;
• если провести засыпку не на всем участке сразу, велика вероятность того, что боковое давление на определенном участке окажется выше, чем на других. Это может вызвать кручение фундамента.

В процессе засыпания фундамента, который не набрал достаточной прочности, нередко возникают трещины. Если в нее просочится влага и она промерзнет, максимальный срок службы такого фундамента составляет 5-6 лет.

Помимо прочего, обратная засыпка никогда не должна являться препятствием естественного стока воды в дренажные системы. Также засыпка траншей не должна мешать нормальной эксплуатации грунта на участке. Если земля, при помощи которой производится засыпка, пересохшая или мерзлая, крупные комки должны быть в процессе разбиты.

Как правило, засыпка производится сразу же после закладки в траншеи труб и кабелей. Должны быть предприняты все меры, чтобы воспрепятствовать их сдвигу.

Засыпка ленточного фундамента: как сделать правильно

Обратная засыпка – сложный и трудоемкий процесс, который следует выполнять с особой тщательностью. Технология заполнения пазух при выполнении обратной засыпки должна быть максимально соблюдена – это касается сроков начала процесса; выбора грунтовой смеси для работ, правильного выполнения трамбования грунта и прочих аспектов.

Сроки начала работ по обратной засыпке пазух

После заливки ленточного фундамента дома нельзя продолжать работы по утеплению, облицовке, необходимо дождаться, пока фундаментное основание наберет проектную прочность. Для набора прочности фундаментная конструкция должна отстояться не менее 28 дней, только после этого можно продолжать работы по строительству дома.

Фундамент с обратной засыпкой

Существующая технология устройства ленточного фундамента дома не разрешает демонтаж опалубки ранее, чем через 14 дней после завершения бетонирования опорных элементов основания, но даже после снятия опалубочных щитов, проводить засыпку фундамента не разрешается.

Если на строящемся объекте предусмотрено устраивать цоколь, работы по возведению цокольного этажа требуется полностью закончить до начала обратной засыпки пазух фундамента.

Грунт для засыпки: требования к материалу

Приступая к работам по обратному заполнению пазух ленточного фундамента, стоит использовать природный грунт, который извлекался при копке траншей или котлована. Эту землю складируют в кучах недалеко от строительной площадки, чтобы применить в качестве засыпки фундамента. По СНиП требуется, чтобы грунт, предназначенный для засыпки пазух ленточного фундамента, имел одинаковую структуру и влажность с почвой на строительной площадке.

Обратная засыпка песком

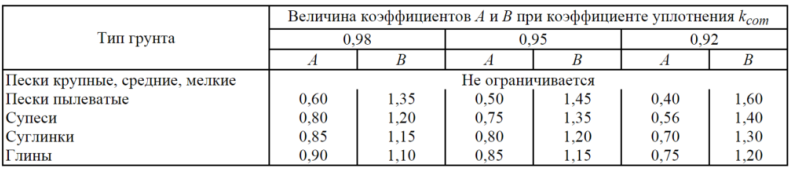

Если обратная засыпка пазух траншей (котлована) все же производится песчаной смесью, требуется проверить коэффициент уплотнения, который должен приближаться по значению к коэффициенту уплотнения природного грунта на участке застройки в естественном состоянии.

Очень важно помнить, что не допускается применять для обратной засыпки почвы, содержащие чернозем, и верхний плодородный слой

Почему важна влажность грунта

Влажность почвы – это основной показатель, который оказывает огромное влияние на качество выполненной обратной засыпки стенок траншей или котлована. Ранее вынутый из котлована грунт, который складируется недалеко от строительной площадки, может изменить свою влажность. Это происходит от впитывания влаги атмосферных осадков (дождевая вода, туман, росы) или выветривания.

Почва естественной влажности

Для подсыпки допускается использовать почву естественной влажности, поэтому пересохший или водонаполненный грунт следует дополнительно подготовить для работы. Тяжелые и сухие грунты предварительно размачивают, но не обыкновенной водой.

Для проведения процедуры размачивания грунта готовят специальное цементное молочко, затворяя воду небольшой порцией портландцемента.

Влажность грунта должна составлять от 12% (тонкие пески, глинистые породы) до 20% (тяжелые почвы). Если показатели влажности грунта выше этих значений, почву предварительно подсушивают, равномерно перемешивая несколько раз.

Засыпка основания грунтом — когда и чем (теория процесса)

Подсыпку грунта в траншею или в цокольную полость фундамента начинают после отвердения тела фундамента и завершения обустройства цокольной части дома. То есть, торопиться с этой операцией не следует: ведь не застывшему фундаменту противопоказаны механические нагрузки, сопровождающие процесс подсыпки. Да и цокольную часть строение удобнее строить на фундаменте без подсыпки.

В качестве материала для обратной засыпки, по мнению составителей соответствующих СНиП, следует использовать грунт, извлеченный из котлована (траншеи) фундамента. Применять песчаные или песчано-гравиевые смеси, в данном случае, не стоит. Ведь, во-первых, это дорого, и, во-вторых, обратная засыпка фундамента – снип настаивает именно на такой формулировке – должна иметь ту же структуру и влажность, что и почва строительной площадки.

Кроме того, использование в качестве материала подсыпки извлеченного грунта позволяет сэкономить средства на его утилизации. К тому же, такой ход позволяет расположить площадку для складирования извлеченного грунта недалеко от строительного участка.

А остатки грунта – например, плодородный слой почвы, складированный в стороне от основной массы – можно использовать в качестве материала для последующего ландшафтного обустройства.

Выводы

Использование строительной техники значительно упрощает процесс строительства

• Обратная засыпка фундаментов является обязательным видом работ;
• Обратная засыпка должна производиться только после завершения таких работ, как укладка фундамента, возведение наземной части фундамента или цоколя, устройство гидроизоляции фундамента;
• Обратная засыпка выполняется поэтапно в зависимости от того, чем будут производиться такие работы и с каким типом грунта имеется дело. Если тип грунта песчаный, то максимальный слой обратной засыпки, который допускается насыпать за один раз, равен 70 сантиметрам, если это глина то такой слой равен пятидесяти сантиметрам, при учёте того, что утрамбовка грунта будет производиться специальными машинами.

Если же утрамбовка грунта производится ручными приспособлениями, то максимальный слой грунта, который допускается насыпать, в любом случае должен быть не больше 30 сантиметров, вне зависимости от того, какой тип грунта используется.

Еще пара моментов:

Обратная засыпка должна производиться равномерным слоем с обеих сторон фундамента, чтобы не создавать разности бокового давления;
Обратная засыпка фундаментов производится только непучинистыми грунтами;
Материал для производства обратной засыпки не должен содержать никаких посторонних предметов, таких, как например, куски камня или других твёрдых предметов больших 10 сантиметров. Так же в грунте не должно быть никаких органических веществ

Допускается содержание таких веществ в грунте для производства обратной засыпки, не более пяти процентов;
При производстве обратной засыпки фундамента следует особое внимание уделять трубопроводам и другим видам коммуникаций. Следует использовать различные приспособления, которые препятствуют их изменению местоположения

Под трубы следует насыпать песчаную подушку, а наверх насыпать защитный слой мягкого песка, который тоже нужно утрамбовывать;
Для защиты обратной засыпки фундамента от атмосферных осадков следует устраивать отмостку. Одной стороной отмостка крепится на стене дома, чуть выше верхнего края фундамента, а другой стороной прилегает к грунту, чуть дальше края обратной засыпки;
Для отвода воды от дома и засыпки, следует по всему периметру устраивать водоотводные каналы;
Обратную засыпку следует устраивать чуть выше уровня грунта, так как при любом виде утрамбовки нельзя достичь природной плотности грунта. Небольшой бугор со временем осядет под собственным весом и влиянием эффекта самоутрамбовки.
