Обратный клапан для водонагревателя: подробное описание зачем обратный клапан нужен

Принцип работы

Теплоноситель, циркулируя в приборе, давит на специальную пружину. Под тяжестью давления – она сжимается и выпускает излишки теплоносителя из системы посредством специального патрубка. Когда давление идет на спад, клапан закрывается.

Предохранительный клапан для бойлера устанавливается всегда, так как только он может обеспечить безопасное функционирование устройства. Такой клапан также именуется обратным благодаря функции защиты от вытекания воды во время экстренных ситуаций. Поэтому можно не переживать о том, что нагревательный элемент выйдет из эксплуатации, когда холодное водоснабжение будет отключено. Он не пересохнет, не сгорит.

Разновидности клапанов

По механизму своего действия перепускные клапаны делятся на следующие виды:

• пружинные;
• рычажные;
• магнитно-пружинные;
• сбросные.

В первых образцах обратных клапанов на бойлер основной рабочий элемент – пружина, а во вторые встроен рычаг, контролирующий состояние системы в тестовом режиме. Модели магнитно-пружинного типа относят к комбинированным приборам, соединившим преимущества полевых и механических структур.

В зависимости от типа запирающего механизма различают следующие виды обратных клапанов:

• подъемного типа;
• поворотные и шаровые;
• межфланцевые.

Тарелка дискового механизма в первых моделях перемещается вверх и вниз. После появления напора в прямом направлении затвор открывается, а в случае его исчезновения или ослабления закрывается за счет пружины или своего веса.

Прибор срабатывает на закрытие и держит напор также при изменении направления движения потока жидкости.

Поворотная или невозвратная разновидность выполнена в виде откидной створки, поворачивающейся и открывающейся под напором жидкости. Для ее закрытия используется сила пружины.

Под шаровым исполнением понимается механизм, в котором поток жидкости перекрывается шаром, прижимаемым к седлу возвратной пружиной. Напор жидкости другого направления отжимает шар в обратную сторону, открывая проход для нее.

Деталь из латуни самая долговечная, применяется чаще всего

Если классифицировать клапаны по материалу, из которого они изготавливаются, различают следующие варианты исполнения:

• Латунные изделия, отличающиеся надежностью и износостойкостью. Они чаще всего применяются в быту.
• Чугунные клапаны – совсем недорогие устройства, имеющие один характерный недостаток. Они ничем не защищены от ржавчины и устанавливаются только на трубных магистралях.
• Нержавеющие механизмы, представляющие собой высококачественные и надежные изделия, имеющие высокую цену.

Последние образцы целесообразно применять только на особо ответственных участках трубопроводов.

По способу фиксации на рабочем объекте все клапаны обратного хода воды делятся на следующие виды:

• Муфтовые механизмы, устанавливаемые в разрыв трубы посредством двух резьбовых муфт соответствующего размера. Эта разновидность наиболее распространена в условиях быта, в отдельных случаях используется на производстве.
• Фланцевые устройства, где затворный механизм подсоединяется посредством соединителей особой конструкции. Применяются чаще всего в сочетании с чугунными аналогами на трубах большого размера.
• Запорные клапаны, устанавливаемые между двух фланцев, которые стягиваются для прочности сквозными шпильками. Эта разновидность чаще всего ставится на тех же магистральных трубопроводах.

Куда ставится клапан на бойлер

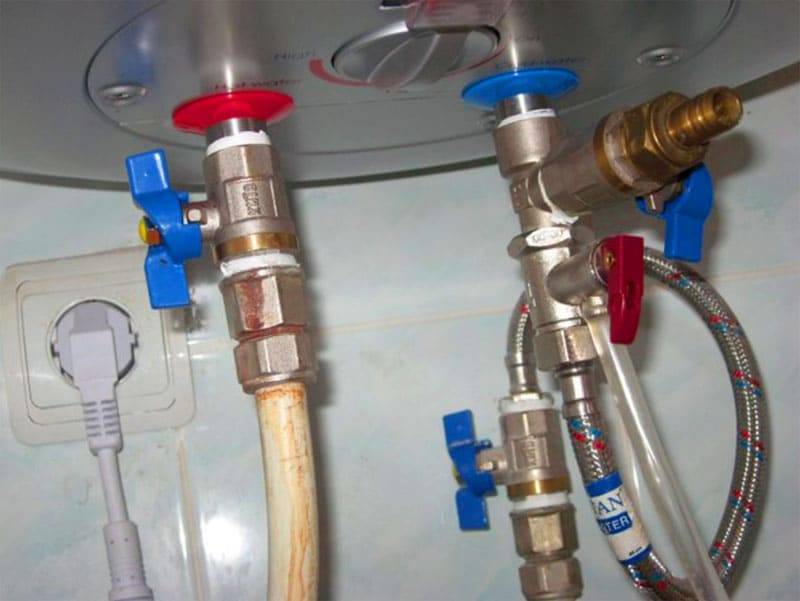

Место установки — труба холодной воды на входе в бойлер

В системах бытового водоснабжения и отопления найдется немало участков и прогонов, куда допускается монтировать предохранительный клапан.

• На отводе в квартиру или частный дом от централизованной линии подачи горячей воды (ГВС).
• После счетчика расхода жидкости, обеспечивая его защиту от гидроудара.
• На вводе газового или электрического водонагревателя (бойлера), что позволяет избежать оттока нагревшейся и расширившейся воды в магистраль с ХВС.

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

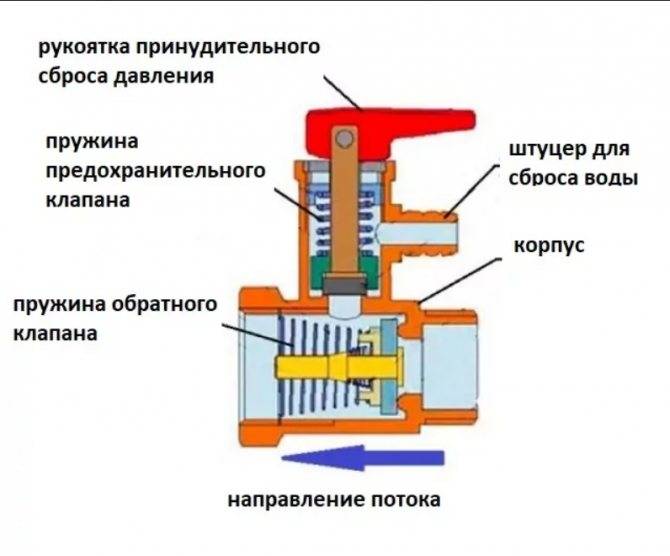

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

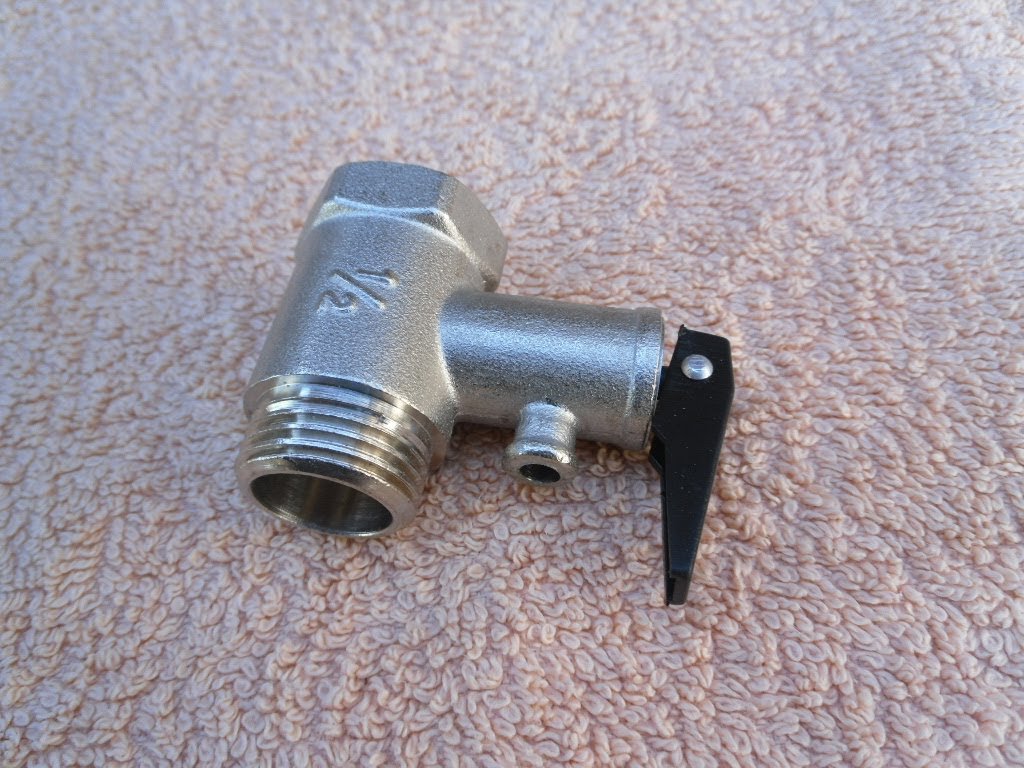

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

• предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
• сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
• сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
• возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

1. Рычажок устанавливают вертикально.
2. Он тянет за собой пружину.
3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

У некоторых моделей защитных клапанов такой рычажок может быть закреплен специальным винтиком, исключающим самопроизвольное открывание в том случае, когда пружина ослабла.

Также существуют клапаны без сбросной конструкции принудительного слива воды. Чаще всего они имеют крышку, посаженную на резьбу. Через нее клапан можно очистить от накипи и засоров.

О высоком качестве приобретенного товара говорит нанесенная на него маркировка.

Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости.

Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан.

Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации.

Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

Монтажная инструкция по обвязке бойлера

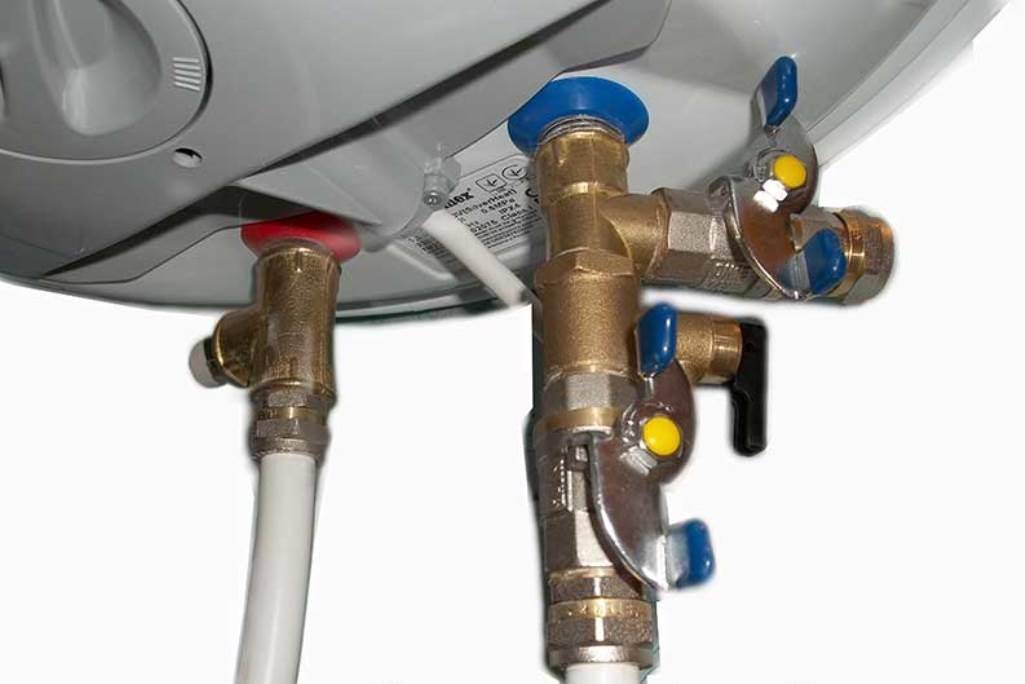

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – полипропиленовая труба и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются ПП фитинги для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений
Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку» Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке» Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений
Фото из

Прозрачная трубка хороша тем, что предоставляет возможность наблюдать за процессом слива жидкости в канализацию. Можно определить приблизительные объемы сброшенной жидкости Если не установить трубку, время от времени капающая из отверстия вода будет попадать на пол или мебель, создавать высокую влажность и условия для развития плесени и грибка При такой обвязке принудительный слив можно обеспечить, используя отвод и запорный вентиль, специально установленный для этой цели. Предохранительное устройство работает только по назначению

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

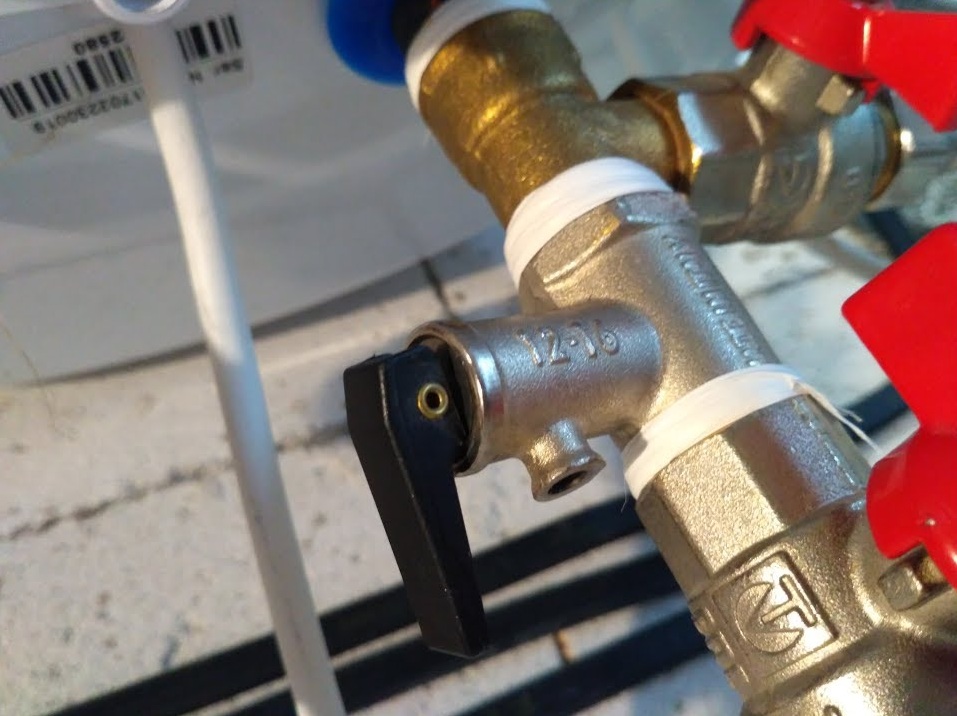

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

• предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
• размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
• установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
• затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Устройство

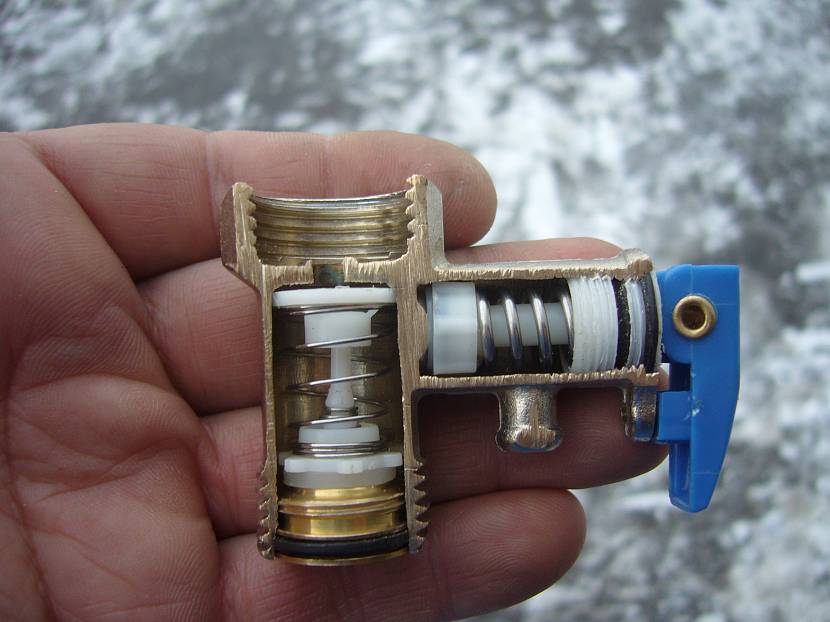

Предохранительный клапан в разборе

Устройство предохранительного клапана в бойлер незамысловато. Но для его установки и починки необходимо знать, из чего он состоит. Внешне напоминают сантехнические тройники. Форма такая не с проста, ведь элемент одновременно служит:

• запорным краном;
• обратным клапаном;
• предохранительным клапаном.

Существует три типа предохранительных клапанов:

• для емкостей менее 50 л;
• для емкостей от 50 до 200 л;
• для емкостей от 200 л.

Классические «домашние» водонагреватели обустраиваются клапанами из 1- и 2-ой группы. Они не требовательные и дешевые.

Предохранительный клапан – это пара фрагментов цилиндрической формы, имеющих общую плоскость. Составные фрагменты разняться размерами. В большем находится тарельчатый клапан, который поджат пружиной. Благодаря его конструкции, вода стекает в одном направлении. Второй же цилиндрический фрагмент:

• помещен перпендикулярно основному;
• не имеет выходного отверстия (заглушен снаружи);
• оборудован сливным патрубком для отвода теплоносителя.

Внутри меньший цилиндр имеет тарельчатый клапан с противоположным срабатыванием.

Причины подтеков и их устранение

Если капает вода из предохранительного клапана, а это доставляет вам ряд неудобств, можно попробовать самостоятельно справиться с этой проблемой. Принятие конкретного решения будет зависеть от того, когда именно происходит протечка и по какой причине.

В процессе естественной протечки или неполадок с клапаном

Если вода капает только периодически во время самого процесса нагревания бака и при этом ее количество очень мало, то решить проблему можно просто помещением под клапаном водосборника, о чем было упомянуто выше.

Можно также присоединить резиновый шланг к клапану водонагревателя и другой ее конец направить в унитаз или емкость на полу, если присоединить сборник для жидкости непосредственно под баком вам неудобно. Только следите, чтобы внешний конец этой трубки не находился в воде, иначе все старания будут бесполезны.

Схема подключения водонагревателя.

А теперь рассмотрим несколько более сложных случаев, когда капание из водонагревателя происходит постоянно, в каком бы состоянии ни находился бак. Как раз это должно вас уже насторожить, так как явление такое не считается нормальным. Первое, что необходимо сделать, – вызвать специалиста, чтобы он открутил клапан и проверил его на исправность.

Но если причина утечки в самом клапане водонагревателя, необходимо его заменить на абсолютно новый. Устанавливать его также рекомендуется с помощью специалиста, так как сами вы не сможете прикрутить его по всем правилам.

В случае чрезмерного внутреннего давления

Но очень часто случается такое, что клапан находится в полном порядке. Что же тогда может быть причиной столь бурной протечки из бака? Тогда все дело в давлении. Дело в том, что иногда давление бывает настолько сильным, что бойлер не в силах его выдерживать, даже если вода в нем холодная и не находится в состоянии нагрева. Такое случается очень редко, однако находит место в бытовых ситуациях.

Схема работы водонагревателя.

Тогда у вас есть два пути решения такой проблемы.

Первый путь – установить редуктор давления. Это специальный прибор, который стоит не очень дорого и устанавливается для дополнительного выравнивания давления воды в баке. Часто в домах, где специалисты с подобной проблемой уже сталкивались, предлагают сразу же купить его и вмонтировать к баку еще во время установки самого бойлера.

Второй путь – установить специальное устройство, которое называется расширительный бачок. Это уже более дорогая установка, которая потребует больше времени и навыков для монтажа. Но установка бачка обычно применяется только в крайних и редких случаях, когда больше ничего не помогает. Бачок просто обладает большой мощностью, которая способна сильно понижать давление воды еще на входе в бак.

Если проблема в самой емкости (баке)

Часто бывают и случаи протечки воды из самого бойлера, когда клапан не имеет к этому абсолютно никакого отношения. Вот это явление считается абсолютно ненормальным, с какой стороны вы бы его ни рассматривали. Для начала необходимо выяснить, откуда именно идет протечка.

Итак, если обогревательный бак поврежден снаружи корпуса, что сразу становится видно невооруженным глазом, в результате чего с его стенки капает вода, то здесь выход может быть только один – замена бойлера. Герметизация или запаивание вряд ли здесь чем-то смогут помощь. А если и дадут эффект, то он будет совсем непродолжительным. Такое явление обычно происходит после долгих лет пользования качественным баком или же в случае, когда товар оказался подделкой. Дополнительными причинами может быть еще недостаточно качественное защитное покрытие водонагревателя от коррозии и накипи изнутри.

Если же вы видите, что стенки бака абсолютно целые и невредимые, а вода капает все равно, загляните под нижнюю крышку бака. Скорее всего, именно оттуда идет утечка. В этом случае для решения проблемы необходимо полностью отключить бойлер от системы электропитания, снять бак с навесов и открутить крышку.

Там вы увидите в центре трубку (маленький люк) водонагревателя, на которую надета резиновая прокладка. Необходимо заменить эту прокладку на новую. После этого закройте бак и повесьте на место. Подключите питание и проследите, устранена ли течь. Если действия не дали никакого эффекта, то нужно вызывать специалиста. Но, скорее всего, вам придется менять бак полностью.
