Для чего нужна обвязка скважины и как она выполняется

Скважина и обсадная труба: популярные размеры и технические характеристики

Скважина может буриться, в принципе, с использованием различных технологий. Поэтому момент установки обсадной трубы может быть различен. Монтажники могут опускать ее в ствол или в процессе бурения, или после окончания земляных работ.

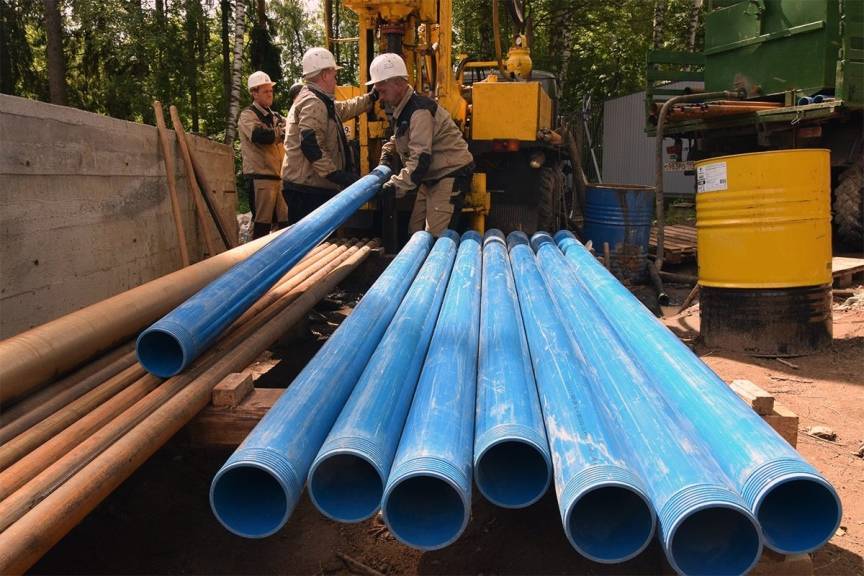

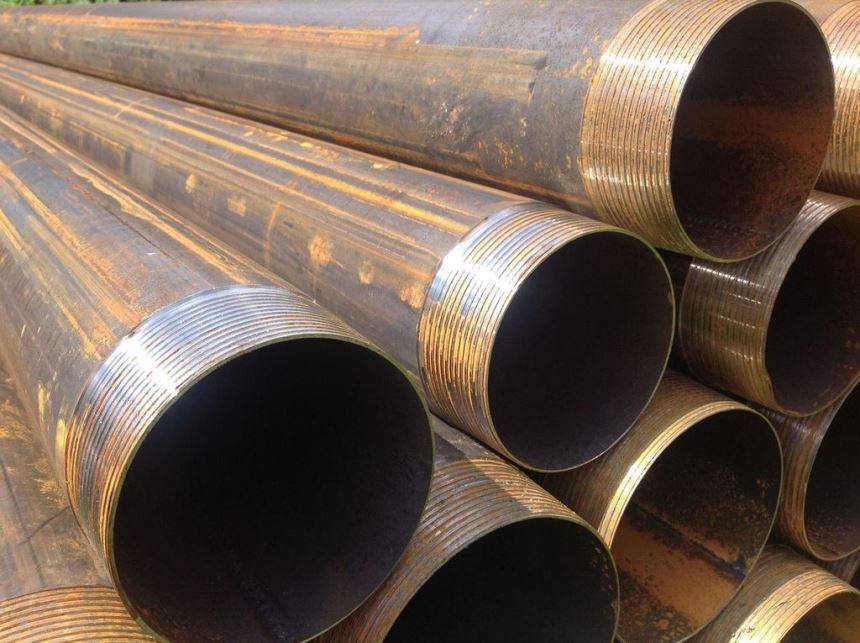

Фактически, тело скважины – это и есть обсадная труба, изготавливаемая, как правило, из металла или пластика. Но уточним сразу: покупать лучше всего только металлические. Потому что с ними скважина является более надежной и долговечной. Используемые трубы состоят из отдельных секций. А их стыкуют друг с другом при помощи резьбового соединения.

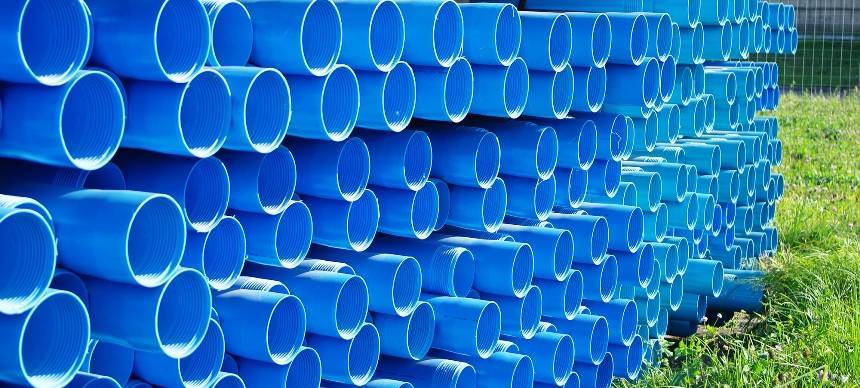

Пластиковые изделия менее приспособлены для эксплуатации в стволе скважин. В силу малого веса монтаж их заметно проще. Однако прочность стенок слишком мала, чтобы выдерживать давление и другие воздействия окружающего грунта. Пожалуй, стоит особо подчеркнуть, что соглашаться с подрядчиком и закупать пластиковые обсадные трубы – значит, действовать себе в убыток.

В принципе, между диаметром обсадных труб и стоимостью бурения скважины связь прямая. Но из нескольких предложенных на выбор вариантов покупать самый малый не стоит. Может случиться так, что поднять воду по такой тонкой трубе в результате не получится. Потому что нет в продаже насосов с таким стыковочным диаметром. Нечто среднее по размеру обойдется дороже. Но в итоге потребитель окажется в выигрыше. Более того, чем крупнее поперечник, тем большее водопотребление сможет обеспечить скважина.

Какую обсадную трубу выбрать

Как правило, покупателям предлагают обсадные трубы двух диаметров – 127 или 133 мм. Из них лучше всего выбрать больший. Преимущества такого решения, вероятно, понятны:

  • запас воды будет достаточным, чтобы динамический уровень не опускался до критических значений;
  • нет необходимости покупать только конкретную категорию насосов, потому что подойдут модели 3” и 4”.

Для труб с поперечником 127 мм подойдет насосное оборудование только 3” со стыковочным диаметром 76 мм. В продаже модели этой группы менее многочисленны. Их технические характеристики заметно уступают насосам 4”.

Бытовая скважина чаще всего требует покупки 2-3 труб

Важно учесть следующее:

  • в большие трубы устанавливают секции меньшего поперечника;
  • в каталогах, как правило, указывают внешний поперечник обсадных труб;
  • стенки достаточно толстые, точное значение следует обязательно уточнить.

Особенности монтажа кессонных конструкций при обустройстве скважины

В большинстве случаев, если скважина располагается на открытом пространстве, потребуется обустройство кессона. Внутри кессонного короба располагается всевозможное обслуживающее оборудование, фильтры, автоматика и т.д.

Кессон — это резервуар, который изолирует оголовок скважины от грунтовых вод.

Как уже отмечалось, он может быть выполнен из разных материалов:

  • Пластик. Он имеет хорошие показатели в плане тепловой изоляции, а также совершенно не подвержен коррозии и грибковым поражениям. К тому же, пластиковые кессоны обладают небольшой массой, так что установить их можно будет даже без необходимости прибегать к помощи специального оборудования. Пластик – сравнительно недорогой вариант. Но к однозначным недостаткам такого варианта можно отнести малую жесткость пластиковой конструкции. Для того, чтобы повысить этот показатель, в процессе монтажа пластиковый кессон заливают бетоном по всему периметру;
  • Металл. Достоинства металлических кессонов в том, что можно своими руками сварить конструкцию любого размера и любых форм. Такой кессон будет очень прочным. Но при этом потребуется проводить его дополнительную защиту от влаги – обработку антикоррозийным покрытием. Кроме того, металлические кессоны имеют большую массу. Можно как приобрести кессон из металла в готовом виде, так и сварить на заказ или самостоятельно. Конструкция крайне прочна и прослужит максимально долго. Но потребуется провести и теплоизоляционные мероприятия;
  • Бетон, железобетон. Еще один из самых распространенных вариантов. Сегодня, впрочем, применяются реже из-за трудоемкости обустройства. Бетонный кессон очень прочный и надежно защитит скважину от самых агрессивных воздействий со стороны окружающей среды. В то же время, он имеет огромную массу и со временем может просесть в почве, если неправильно его смонтировать. Это, в свою очередь, приведет к тому, что трубы в водопроводе будут повреждены.

Как правило, все этапы монтажа кессона схожи между собой – независимо от того, какой именно вариант был выбран.

Схема монтажа кессона.

Сначала осуществляется подготовка котлована. Он представляет собой яму, диаметром на 30 сантиметров больше, чем диаметр самого кессона. Глубина котлована должна быть рассчитана таким образом, чтобы верхняя часть кессона возвышалась над землей примерно на 20 см. Это позволит избежать затопления скважины в период обильных осадков или половодья. Затем необходимо осуществить монтаж гильзы для обсадной трубы. Для этого в днище кессона обустраивается отверстие – обычно в центре. Теперь к этому отверстию приваривается отрезок трубы длиной в 15 см и диаметром чуть больше, чем диаметр обсадной трубы – чтобы та без проблем вдевалась в гильзу. На следующем этапе осуществляется монтаж ниппелей для водопроводных труб. Они ввариваются в стенку кессона в тех местах, где предполагается выводить трубы. Затем проводится непосредственно установка кессонного бака в котлован. Предварительно нужно обеспечить на дне котлована подушку из щебня толщиной примерно в 20 см. Обсадная труба обрезается до уровня почвы. Теперь на предварительно заготовленные брусья устанавливается кессон таким образом, чтобы гильза без труда надевалась на обсадную трубу. Брусья извлекаются, кессон герметизируется. Останется завести трубы в ниппели – и можно приступать к засыпке всего сооружения. Пространство между стенками гильзы и трубой, а также ниппелями и трубами можно залить монтажной пеной.

Обустраиваем кессон

В процессе выполнения обвязки очень важно правильно обустроить приямок, который еще называют кессон. Оно представляет собой углубление, которое используется для того, чтобы предотвратить промерзание воды, повысить герметичность конструкции

В приямок может быть установлено оборудование для скважины. Размер кессона зависит от того, какое оборудование собираетесь здесь разместить.

Обустройства кессона для скважины

Кессон практически всегда соответствует объему стандартного железобетонного кольца диаметром 1 м. Нужно рассчитывать таким образом, чтобы дно находилось ниже на 50 см промерзания почвы. Такая схема обустройства и трубопровода от скважины к дому. Только при обустройстве абиссинских колодцев возможно обходиться без приямка, поскольку они размещаются в подвальном помещении дома или же те скважины, которые эксплуатируются только в теплое время года.

Перед тем как начинать бурение, нужно сделать шурф. А само обустройство кессона выполняют тогда, когда сделали обсадные и тампонажные работы. Как правило, стенки кессонов цементируют, но подойдет также и кирпичная кладка. Часто встречаются также емкости из металла, но процедура утепления более сложная, поскольку металл обладает высоким уровнем теплопроводности.

Если Вы живете в регионе с холодными зимами, лучше подойдет керамзитобетон, можно также выкладывать стенки колодезной кладкой, а внутрь засыпают сыпучий утеплитель. Для того чтобы защитить от воздействия влаги, нужно обязательно обрабатывать гидрофобными веществами.

Под наружную обшивку из дерева закладывают утеплитель. Дно ямы не нужно цементировать, лучше утрамбовать, а сверху засыпать смесь из песка и гравия. Это требуется для того, чтобы дождевая и талая вода, которая проникнет в кессон, не смогла пропитаться в почву. Кроме того, воздух поглощается, который выходит на поверхность в результате проседания земли. Если вы забетонируете дно, тогда воздух может перекосить кессон, который накрывается герметично крышкой.

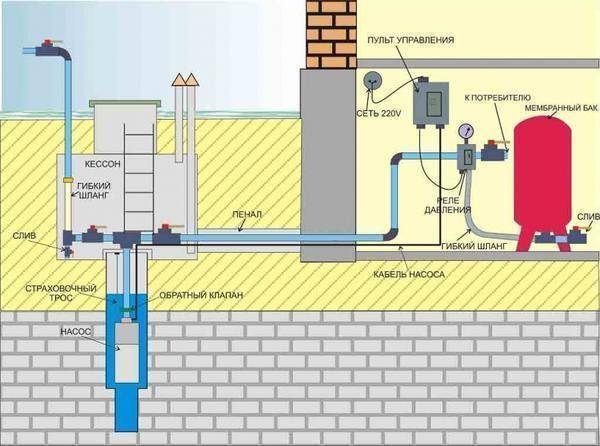

Схема обвязки скважины на воду

В том случае, когда грунтовые воды находятся очень близко к поверхности, лучше не устанавливать в кессон оборудование. Лучше установить гидроаккумулятор в помещении, особенно такой вариант подойдет, если водозаборная конструкция располагается в непосредственной близости от дома.

Нужно принимать все возможные меры, чтобы не произошло попадание воды внутрь кессона. Для этого необходимо использовать бетон, чтобы залить стенки. В него нужно добавить пластификатор, можно кристаллизол. Они предотвращают негативное влияние влаги на бетон. Их можно добавлять в бетон, используемый при кладке кирпича или заделывания стыков между кольцами. Улучшить качество помогут дренажные пазухи. Они представляют собой слои породы мелкой и крупной фракции, которые засыпаются по очереди и утрамбовываются.

Какие трубы выбрать для водоснабжения дачи?

После того как все основные элементы установлены их необходимо соединить трубами. Для этой цели применялись полипропиленовые трубы. На мой взгляд, этот тип труб является компромиссом между стоимостью и сложностью монтажа. Вообще для водопровода на даче полипропиленовые трубы выигрывают по отношению к остальным видам труб благодаря следующим особенностям.

  • Если в них осталась вода на зиму, то вероятность их разрыва не большая, т.к. полипопилен достаточно пластичный материал.
  • Стоимость их и необходимой фурнитуры низка, по сравнению с другими видами труб.
  • Монтаж их очень прост.

Монтаж труб водопровода

Вот так выглядят трубы, установленные на свое место.

Теперь переходим в баню и паяем водопровод там.

После того как все трубы спаяны и все элементы водопровода соединены между собой. Можно установить смеситель на кухне, сифон в мойку, смонтировать смеситель для душа и провести канализацию.

Технические требования к конструкции

В ГОСТ 13846–89 определил, что фонтанная арматура предназначена для выполнения герметизации скважин, перекрывания движения рабочей среды и выполнения других технологических процедур. В соответствии с нормативами, регламентированными в ГОСТ 15150–69 эти устройства, могут работать при температурах от -60 до +40 градусов.

В ГОСТ 51365–2009 определяет технические условия и требования к указанной арматуре. Проектировщики, занимающиеся конструированием оборудования должны руководствоваться требованиями этого документа.

Обвязка скважины своими руками по шагам

Под этим термином понимают установку и подключение оборудования, которое приводит систему водоснабжения в действие. Работы выполняются после того, как завершается бурение и обустройство. Обвязка скважины предполагает монтаж кессона, скважинного или колодезного насоса, гидроаккумулятора и прочих узлов, отвечающих за стабильную подачу воды от источника к точкам потребления.

Установка кессона на верхнюю часть обсадной трубы

Кессонная яма – один из способов обвязки скважины, который предполагает, что оголовок и оборудование спрятан. Суть устройства в том, что в земле роется приямок, в котором находится верхняя выступающая из грунта часть обсадной трубы.

Такая схема обвязки скважины может быть реализована следующим образом:

  1. Железобетонными кольцами. Монтаж занимает минимальное время, так как заключается в установке одного-двух бетонных колец, которые накрываются плитой с люком для обслуживания. Недостаток – слабая герметичность. Днище кессона заливают бетоном, предварительно связав армированный каркас.
  2. Кессон из металла. Сталь обойдется дороже колец, но конструкция будет герметичной. Снаружи металл обрабатывается антикоррозийным составом, гидроизоляцией. Сборку можно выполнить собственными руками, использование крана не обязательно, но потребуется сварочный аппарат.
  3. Кессон из пластика. Этот материал не подвержен коррозии, легкий и долговечный. Конструкция герметична. Верхняя крышка оборудуется люком. Внутри размещается электронасос, кабель, трубы. Наружу ничего выводить не нужно, если трубопровод уложить в траншею, вырытую в земле.

Но чтобы система работала исправно, нужно правильно ее укомплектовать. Для этого производятся расчеты с целью выбрать оснащение, характеристики которого удовлетворяли бы потребностям.

Подберите насосную и фильтровальную системы

Главным показателем, на который нужно ориентироваться при выборе насоса, является его производительность. Это номинальный показатель количества жидкости, которую можно перекачать за один час. Но есть два условия, которые нужно обязательно выдержать:

  1. Производительность насосной станции не может быть большей, чем дебит скважины.
  2. Мощности должно быть достаточно, чтобы продавливать жидкость по трубопроводу к потребителям в нужном количестве.

В кессон можно установить насосную станцию. Одним из эффективных способов оборудования скважины является установка глубинного погружного скважинного насоса, который опускается в обсадную трубу. Но если выбор пал на насосную станцию, помимо собственно прокачивающего устройства в кессоне можно смонтировать систему предварительной очистки и гидроаккумулятор.

В этом случае преимуществом является то, что все узлы находятся вне дома, но при необходимости их обслуживать, проблем не возникает. Достаточно открыть люк, и все приборы находятся в доступности. Это нужно при обслуживании фильтра, ремонте насоса, ревизии гидробака. Здесь же монтируется обратный клапан, который не позволяет воде стекать в скважину, когда система не активна.

Гидроаккумулятор

В качестве оснащения, обеспечивающего автономность работы системы водоподачи, используется манометр, гидроаккумулятор и реле, которое будет включать и отключать насос, когда это необходимо.

Задача гидроаккумулятора – поддерживать постоянное давление в трубопроводе, чтобы каждый потребитель получал достаточный напор.

Полный печень решаемых задач выглядит так:

  • предотвращение гидроударов, способных вывести из строя элементы и узлы;
  • экономия моторесурса насоса методом периодических отключений когда это возможно;
  • накапливание запаса жидкости, который можно использовать в случае поломки насосной станции.
  • поддержание давления в трубопроводе постоянным в допустимых пределах.

При выборе оценивают производительность насоса и потребности семьи в чистой воде, используемой в бытовых целях.

Подвод трубопровода и монтаж дополнительного оборудования

Главный документ при проектировании обвязки скважины на воду – схема прокладки трубопровода. Сами трубы входят в кессон через специальные отверстия в стенках, которые должны обеспечивать герметичность. Шланг можно подсоединить к насосу через гибкий патрубок или жестко при помощи резьбового соединения.

Дно кессона, как и днище траншей под трубопровод засыпается песком и щебнем, что формирует дренажный слой. Трубы придется изолировать, чтобы избежать замерзание воды зимой. Глубина промерзания грунта в большинстве регионов ниже, чем глубина траншеи под трубопровод. Если трубы металлические, их потребуется обработать составом против коррозии.

Варианты разводки воды в частном доме

Известны два основных способа подключения потребителей к водопроводу, при выборе варианта учитывается потребляемый объем воды и необходимое давление в системе.

Последовательное (тройниковое) подключение. Схема состоит из общей трубы горячего и холодного водоснабжения, от которой с помощью тройников происходит подача воды потребителю, отличается экономичностью и простотой монтажа. Ее недостаток – резкое падение температуры при подключении к линии нескольких потребителей, причем давление воды в системе у последнего из них будет намного ниже нормы.

Параллельное (коллекторное) соединение. При данном способе трубы проводятся отдельно от общего коллектора к каждой точке потребления. Система отличается равномерностью давления воды и температуры на всем протяжении, но требуют большого количества труб, что усложняет монтаж и обходится дороже предыдущего варианта.

Рис. 3 Последовательная и параллельная разводка воды

<center>

</center>

Схема подключения и обвязка гидроаккумулятора

Предположим, что обвязка гидроаккумулятора будет выполнена в котельной частного дома. То есть, у нас пришёл шланг от одной из частей адаптера. Здесь мы устанавливаем вводной кран, предварительно установив переход с пластика на металл. Все соединения, особенно резьбовые, должны быть герметизированы путем использования специальной сантехнической пасты и льна.

Поверх крана устанавливаем штуцер на 5 выводов. Далее к одной из частей штуцера без заужения диаметра трубы производят монтаж гидроаккумулятора. Он одновременно будет получать воду и, после того как насос отключился, будет отдавать воду обратно в контур. Так как на насосе стоит обратный клапан, вода не будет уходить под землю.

К другому выводу штуцера подключают реле давления. Это устройство будет включать и отключать насос. Также сюда подключают манометр, позволяющий визуально контролировать давление внутри замкнутого контура. К оставшемуся выводу подключают рабочий контур частного дома, где зачастую выбирается последовательная схема соединения. На каждой из отводов необходимо установить кран, что позволит отключить крыло на случай ремонта.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Основные схемы обвязки устья нефтяной скважины

Обвязка устья нефтяной скважины производится по приведенной ниже схеме. Эта схема и тип превентора должны отвечать требованиям, которые оговариваются техническим проектом и геолого-техническим нарядом, которые оформляются перед началом строительства скважин или их кустов.

Обвязка нефтяной скважины. Схема устья

Условные обозначения:

  1. Превентор плашечного типа;
  2. Задвижка с гидроприводом;
  3. Крестовина устьевая;
  4. Манометр, оборудованный разрядным и запорным устройством, а также разделителем сред;
  5. Превентор кольцевой;
  6. Регулируемый дроссель с ручным приводом;
  7. Задвижка с ручным приводом;
  8. Потокогаситель;
  9. Вспомогательный пульт;
  10. Станция управления гидроприводом;
  11. Клапан обратный;
  12. Роторная установка;
  13. Трубы бурильные;
  14. Элеватор;
  15. Головка устьевая;
  16. Кран высокого давления.

Специальное контролирующее оборудование устья устанавливают на бурильную трубную колонну, для обеспечения контроля притока газа и жидкости и, в случае необходимости, для предотвращения выброса из трубы ствола газированной пластовой жидкости.

Устьевую головку, которая может быть как вертлюжного, так и неподвижного типа, либо цементировочную головку привинчивают к верхней бурильной трубе. Эта головка, при помощи подвижных шарнирных угольников подсоединяется к металлическому манифольду (с применением быстроразъемных соединений), Манифольд необходимо жестко закрепить с помощью опор к элементам буровой установки, чтобы исключить вибрацию трубопровода. Диаметр манифольда (выкидной линии) должен быть подобран в соответствии с диаметром ствола головки устья и с диаметром превенторного выкида.

Дополнительный трубопровод, идущий от устьевой крестовины, выводят из-под пола буровой установки. Он должен на конце иметь быстроразъемное соединение, которое в процессе бурения закрывают при помощи заглушки. Сама устьевая крестовина обвязывается задвижками, рассчитанными на высокое давление. Их назначение – перекрытие потока жидкости в дополнительную трубопроводную систему с целью отвода поступающей из пласта жидкости в специально приготовленную для этого ёмкость.

Длина отводного трубопровода должна быть:

Полезная информация
1для нефтяных выработок – не меньше 30-ти метров
2для разведочных и газовых – не меньше 100 метров

Для этого используется цементировочный агрегат, рассчитанный на полуторное по сравнению с ожидаемым пластовым давление. По окончании опрессовки гибкого манифольда, на боковых превенторных отводах необходимо закрыть задвижки, а кран устьевой головки и кран блока контрольных задвижек, предназначенных для мониторинга притока пластовой жидкости с помощью выхода воздуха из опущенного под воду в специальную емкость шланга, необходимо открыть.

Как не допустить замерзания элементов обвязки водозаборной скважины?

Как утепляют водозаборную скважину

Как утепляют водозаборную скважину

ЧтСамым простым и эффективным способом защиты водопроводов от промерзания является их прокладка на такой глубине, на которой грунт уже гарантированно не промерзает.

Существуют также способы утепления труб и оборудования специальными теплоизоляционными материалами: минеральной ватой, пенопластом, стекловатой, поролоном и прочее. Иногда для этого используют даже старые тряпки и ветошь.

Самым эффективным методом является прокладка специального подогревающего кабеля в одной траншее с трубой. Такой кабель можно также разместить внутри кессона или установить в нём электрический обогреватель с автоматическим включением.

Некоторые рекомендуют смонтировать внутри кессона обычную лампу накаливания, которую включают во время морозов. Но лампа неэффективна при сильных морозах. Кроме того, многие люди часто забывают своевременно включить этот своеобразный отопительный прибор.

Типы подключения

Обвязать устьевую скважину можно при помощи нескольких способов. Перед принятием решения учитываются затраты на оборудование и работы, параметры колодца, климатические условия и тип насоса.

Открытый вариант является наиболее дешёвым способом обвязки скважинного насоса. Он подходит в тех случаях, когда использование водоразборной точки будет происходить только в тёплый период. Во время обустройства проводятся такие работы:

  1. Обрезается верхняя часть обсадной трубы так, чтобы над землёй остался только небольшой участок.
  2. На устье закрепляется оголовок. Именно на нём будет подвешиваться электрический насос, напорная труба и кабель питания.
  3. С помощью специальных переходников подключается водопровод, а также подаётся кабель питания. Трубы и провод размещаются на поверхности.

В таком типе подключения есть большое количество недостатков, среди которых плохая защищённость от промерзания, риск кражи оборудования, прокладка трубопровода по поверхности земли. При использовании глубинного насоса большую часть оборудования придётся размещать в отдельной постройке или же в доме, а это дополнительные неудобства.

При помощи приямка можно добиться более высокой защиты, а также обеспечить лучшую обвязку по сравнению с летним вариантом. Обустройство включает в себя такие этапы:

  1. Выкапывание ямы требуемой глубины, которая обеспечит защиту системы от зимнего промерзания.
  2. Сооружение стен из кирпича, газосиликата, керамзита или бетона (с применением опалубки).
  3. Обустройство внешней гидроизоляции из гравия.
  4. Установка крышки из бетонной плиты или листового металла. Лучше использовать первый вариант.

Также желательно сделать пол из слоя песка или щебня. В некоторых случаях заливается стяжка. Во время сооружения приямка следует учитывать уровень грунтовых вод. Если гидроизоляция плохо сделана или вовсе отсутствует, то при высоком залегании водоносного пласта колодец всегда будет затоплен. Из-за этого не желательно устанавливать электронасос в приямке.

Схема кессона для водоснабжения частного дома от скважины

Кессон монтируют при необходимости. При наличии отапливаемого помещения в частном доме данное оборудование монтировать необязательно. Это поможет немного сэкономить на обустройстве скважины.

Схема кессона включает корпус в форме цилиндра, крышку с замком и обогрев системы. Также в комплект входят объемные металлопластиковые ребра и герметичная стыковка вместе с обсадной трубой. Чтобы была возможность доступа к оборудованию, устанавливается лестница.

Последовательность установки кессона:

  1. Для начала вырывается котлован. Между стенками кессона и землей предусмотрено расстояние в 30 см. При этом само оборудование выступает над грунтом на 10 см.
  2. Вокруг обсадной трубы делается бетонная стяжка толщиной 15 см для защиты от грунтовых вод.
  3. Дно кессона оборудуется отверстием для обсадной трубы. Если планируется установка гидроаккумулятора, то потребуется сместить отверстие к стене.
  4. Дальше емкость опускается так, чтобы в отверстие входила обсадная труба.
  5. Затем обсадная труба подрезается и подводят выходные трубы. Все стыки нужно обработать герметиком.

Если емкость металлическая, то стыки завариваются. Дальше кессон засыпают землей. Сверху можно оборудовать бетонную стяжку.

Устройство насоса для скважины на воду в частном доме

Чтобы выкачивать воду из глубины в коттедже, потребуется смонтировать насос. Лучше всего отдать предпочтение погружным типам. Такой выбор обусловлен количеством потребляемой воды и глубиной кессона.

Сам процесс установки начинается с опускание оборудования на глубину. Вместе с ним опускают кабель, который питает двигатель, и трубу для подачи воды. Выполняется обвязка всех элементов.

Особенности монтажа насоса:

  1. Первая порция жидкости из скважины не отличается чистотой, поэтому потребуется выполнить прокачку. Но для этого применяют другой насос, который не используется для постоянной работы системы.
  2. Насос должен находиться в воде. От дна до механизма должно пролегать не меньше 3 м.
  3. Крепежный трос должен быть выполнен из нержавеющей стали.

Когда установка окончена, потребуется провести трубопровод и облагородить скважину. С этой целью выполняют оголовок. Но он выполняет не только эстетическую функцию, но и защитную.

Важные моменты при обустройстве

Располагая скважину вблизи дома, можно:

  • уменьшить количество работ по обустройству;
  • добиться использования меньшего количества труб;
  • использовать насос, обладающий малой мощностью.

Если водоскважина делается для личного пользования, то целесообразно использовать ручной бур.

Выбор метода бурения скважины

На выбор метода бурения влияют особенности грунта. Используя шнек, можно пробурить неглубокую скважину. Чтобы поднимать на поверхность инструмент, необходимо соорудить вышку-треногу.

Также можно использовать ударно-канатный метод. В этом случае рабочий инструмент представляет собой трубу, ее края должны быть остро заточены. Труба обладает немалым весом, поэтому она хорошо врезается в грунт, после этого ее следует извлечь с помощью канатов и освободить от земли.

Диаметр колонны должен быть немного больше диаметра стакана (отрезок трубы). Рабочий инструмент нужно установить в вертикальном положении.

Также можно осуществить бурение скважины на песок малогабаритной буровой установкой.

2 секреты бурения скважины

На процесс бурения влияет время года. Лучше всего бурить летом. Если проводить работы осенью, то лучше в сентябре, т. к. в этом месяце мало осадков и без труда определяется водоносный горизонт. Бурить водоскважину зимой нужно при температуре до -20°С. Весной лучше работы не проводить.

Схема водоснабжения частного дома из скважины

Предположим, что скважина уже есть. Из неё выведен шланг, насос для откачки воды опущен и провод от насоса вставляется в электрическую розетку. Как только мы вставили питающий кабель, включается насос и вода подаётся из шланга. Теперь, чтобы пользоваться водой автоматически, необходимо выполнить обвязку.

Схема обвязки скважины на воду состоит из следующих основных узлов:

  1. Шланг соответствующего диаметра. Его задачей является передача воды от насоса к гидроаккумулятору. Диаметр шланга занижать нельзя, поскольку это может привести к прорыву трубы. Соответственно, чем дальше скважина находится от дома, тем мощнее должен быть насос.Под мощностью в данном случае понимается не только объем перекачиваемой жидкости в минуту, но и расстояние, на котором насос способен сохранить рабочее давление. То есть, выбирая оборудование, следует учитывать расстояние не только от точки забора воды и до выхода шланга из земли, но и от приямка до котельной вашего дома.
  2. Гидроаккумулятор. Это самый основной узел. В его задачу входит накопление воды с целью снижения количества включений насоса. Перед гидроаккумулятором установлен пятивыводной штуцер, к которому подключается подводящий шланг, сам гидроаккумулятор, реле давления, манометр и основной отвод воды в дом. Соответственно, отводящий шланг от 5-выводного штуцера может приводить в коллектор, который в дальнейшем будет распределять воду по дому, либо в последовательную схему включения.
  3. Реле давления. Это один из основных узлов автоматики. Этот узел будет размыкать и замыкать силовой контакт, который подает напряжение на устройство. Это позволит регулировать минимальный и максимальный порог давления воды в контуре.
  4. Схема обвязки скважины включает в себя различные фитинги, переходы, краны, муфты и другие узлы. Всё это рассчитывается на этапе проектирования.
