Ознакомление с особенностями каркасно-панельного и секционного центральных кондиционеров и их монтаж

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

• Значительная экономия денежных средств
• Самостоятельный выбор места и планирование работ в течение дня
• Качество зависит только от человека
• Можно выбрать самые качественные материалы для монтажа

Недостатки:

• Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
• Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

• Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
• Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.

• Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
• Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Все плюсы и минусы использования таких систем

Достоинства:

1. Большой КПД. Одна система потолочного типа легко справляется с обеспечением комфортного микроклимата в комнате большого размера, для охлаждения которой понадобились бы несколько обычных кондиционеров;
2. Быстрый результат. Направляя воздушные потоки в разные стороны, система достаточно быстро создает в помещении необходимую температуру;
3. Удобный дизайн. Внешняя панель с декоративной решеткой подходит практически под любой интерьер;
4. Низкий уровень шумности. Работая, кассетная сплит-система не будет сводить присутствующих с ума громкими звуками и гудением.

Недостатки:

1. Возможность использовать только в помещениях с подвесными потолками;
2. Высокая цена системы.

Имеющиеся недостатки не смогли спугнуть потребителя, поэтому сегодня, потолочные кондиционеры пользуются большим спросом. Всем обладателям подобного чуда техники и только намеревающимся его приобрести, стоит учесть, что все работы по монтажу и обслуживанию кондиционера должен проводить профессионал из сервисного центра.

Общие сведения о приточных установках

Диапазон производительности от 200 м3/ч до 100000 м3/ч

Различные теплоносители – вода, пар, электричество

Каркасно-панельная конструкция со встроенной системой шумопоглощения, позволяющая снизить уровни корпусного шума на 11 дБ, а шума на выходе из установки на 6-10 дБ.

Для защиты агрегатов, регулирования и управления их параметрами специалистами ООО «ВЕНТ ПК» разработана и выпускается гамма систем автоматического управления.

Поставка осуществляется в собранном или разобранном (поблочном) виде.

Приточные установки предназначены для использования в промышленном и гражданском строительстве. В кондиционерах (КЦКП), в зависимости от комплектации, могут осуществляться следующие режимы обработки воздуха:

– очистка;- нагрев;- рециркуляция;- охлаждение;- увлажнение.- утилизация тепла

Использование приточных установок является довольно полезным для здоровья человека. Приобретение приточных установок – это один из оптимальных вариантов решения проблемы загрязнённого воздуха.

Все предлагаемые модели приточных установок оснащены блоком управления, посредством которого Вы можете регулировать температуру, влажность воздуха и скорость воздушного потока.

Особенности установки кассетного кондиционера

Если рассматривать внешний модуль кассетной сплит-системы, каких-то особенностей, отличающих монтаж от стандарта классики, здесь не отмечается.

Совсем иное дело – внутренний кассетный модуль. В этом случае свои особенности, связанные с монтажом, обусловлены конструктивным исполнением блока.

Главные особенности монтажа кассетного модуля:

• поверхность под установку кассеты строго горизонтальна;
• зазор между явным и фальш-потолком не менее 350 мм;
• конструкция потолка должна выдерживать 4-х кратный вес кассеты;
• монтажная позиция соответствует требуемым расстояниям от преград.

Выполняя монтаж системы, следует учитывать расположение дверных проемов, нагревательных элементов, различных источников тепла.

Также установочную позицию следует согласовывать по точкам подвода питания, по возможностям подвода контурных трубопроводов и канала отвода конденсата.

Схема размещения кассеты на потолке, которой следует придерживаться, выполняя монтаж кассетного кондиционера. Отход от установленных параметров грозит существенно снизить качество работы аппарата

Кассету необходимо монтировать таким образом, чтобы исключить наличие объектов, препятствующих равномерному распределению воздуха.

Как правило, устанавливать кассетный модуль необходимо как можно ближе к центральной точке помещения. Установка выполняется при снятой распределительной панели и входящих в панельную сборку других компонентов.

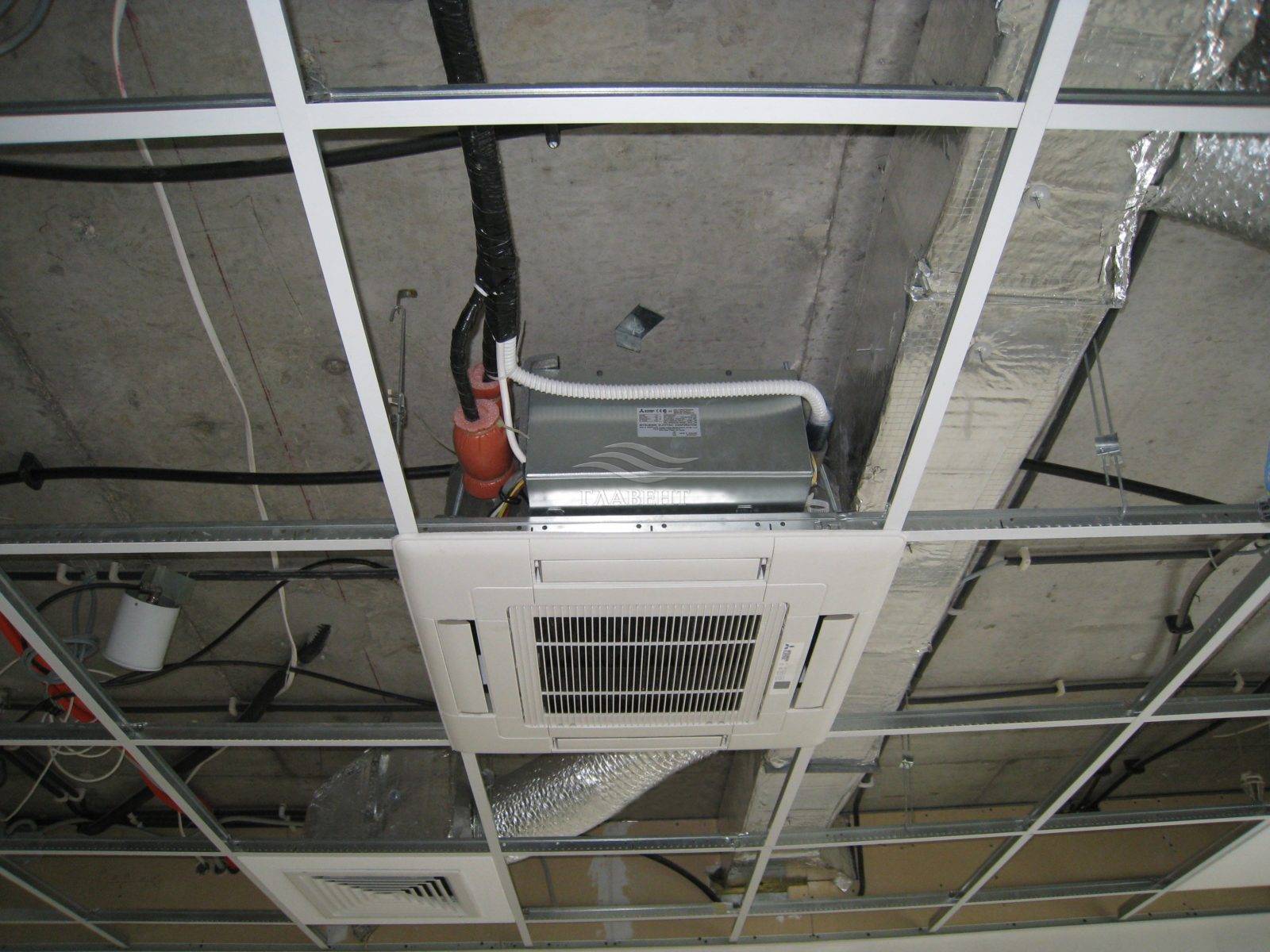

Кассетный модуль устанавливается методом подвеса. Поэтому на основном потолке приходится монтировать подвесные металлические стержни.

На поверхности основного потолка высверливаются отверстия для четырех анкерных стержней. Предварительно размечается размер (стандартный) между стержнями по ширине и длине.

Схема подвеса кассеты: 1 – внутренний модуль кондиционера; 2 – уровень фальш-потолка; 3 – металлические опорные стержни с анкерами под крепление в бетонном потолке; 4 – бетонный потолок

На установленные стержни подвешивается кассетный модуль, выравнивается уровнем по горизонту и закрепляется. Соответственно, требуется отвести дренажную линию по всем правилам – под уклоном, без резких изгибов. А также и подвести трубки холодильного контура.

Только после выполнения этих работ собирается окружающая часть фальш-потолка и устанавливаются детали распределительной панели кассеты сплит-системы.

Необходимые инструменты

Установка кондиционера в загородном каркасном жилом доме своими руками требует предварительной подготовки рабочего места, необходимых материалов и инструментов.

Необходимое оборудование:

• Перфоратор для изготовления отверстия в стене под коммуникации, которые будут соединять внешний и внутренний блок системы кондиционирования;
• Электродрель и сверла разных диаметров для изготовления отверстий под элементы крепления конструкции;
• Труборез для разрезания медных труб под необходимую длину;
• Риммер или напильник с наждачной бумагой для удаления заусениц в месте обрезки труб;
• Развальцовщик труб.

Также установка своими руками кондиционера в частном каркасном доме требует наличия следующих расходных материалов:

• Бесшовные толстостенные трубы из меди, специально предназначенные для обустройства систем кондиционирования;
• Четырехжильный кабель сечением 2-2,5 кв. мм для соединения внешнего и внутреннего блоков климатического оборудования и подключения электропитания;
• Специальный гофрированный шланг, оборудованный внутри пластиковой спиралью, или трубка из полипропилена для обустройства дренажа;
• Пластиковый короб для скрытия коммуникаций размером 60х80 см;
• Элементы крепления: дюбеля, анкера, болты;
• Теплоизоляционный материал, изготовленный из технического каучука, для утепления труб;
• Кронштейны L-образной формы (2 шт.) для фиксации на стене наружного блока кондиционера.

Типы центральных кондиционеров:

• Прямоточные центральные кондиционеры обрабатывают только наружный воздух.
• Кондиционеры с рециркуляцией обрабатывают смесь наружного и рециркуляционного т.е. вытяжного воздуха. Первая рециркуляция – подмешивание рециркуляционного воздуха к наружному перед теплообменником первого подогрева, что снижает расход тепла на первый подогрев. Во время второй рециркуляции происходит подмешивание рециркуляционного воздуха к наружному воздуху, прошедшему обработку в воздухоохладителе или камере орошения перед вентилятором. При этом отпадает необходимость включения в работу теплообменника второго подогрева в летний период.
• Кондиционер с теплоутилизацией – это прямоточный кондиционер с центральным теплоутилизатором, в котором нет смешения потоков наружною и рециркуляционного воздуха, а передача тепла от удаляемого воздуха к наружному происходит в специальном теплообменнике .

Центральные кондиционеры могут подразделяться:

• По напору встроенных вентиляторов:
  1. низкого давления (до 100 кг/м2);
  2. среднего давления (от 100 до 300 кг/м2);
  3. высокого давления (выше 300 кг/м2).
• По времени работы:
  1. Сезонные
  2. Круглогодичные.

Возможны различные комбинированные системы на базе центральных кондиционеров.

В системах кондиционирования, совмещенных с воздушным отоплением здания или помещения и предназначенных для круглогодичной эксплуатации, устанавливается, как правило, не менее двух кондиционеров производительностью по 50% общей производительности системы, при этом секция нагрева должна иметь теплопроизводительность, достаточную для отопления помещений.

Центральные кондиционеры , работающие с рециркуляцией, комплектуются смесительной камерой, позволяющей подавать переменные объемы наружного (свежего) и рециркуляционного воздуха. В этом случае для рециркуляции воздуха рекомендуется применять самостоятельный вентилятор.

Использование в центральном кондиционере рециркуляции и теплоутилизации позволяет существенно сократить затраты тепловой энергии, связанные с обогревом воздуха в холодное время года.

Современные центральные кондиционеры выпускаются в виде набора стандартных модулей, каждый из которых выполняет определенную функцию:

• Секция охлаждения.
• Секция нагрева.
• Вентиляторная секция.
• Секция шумоглушения.
• Секция увлажнения.
• Секция фильтрации.
• Теплоутилизаторы.

Размеры секций (от 0,5 х 0,5 до 2,5 х 2,5 метров) унифицированы и зависят от расхода и скорости обрабатываемого в кондиционере воздуха. Компоновка центрального кондиционера зависит от площади и назначения обслуживаемых помещений и выполняется для каждого объекта индивидуально.

Звоните нам и мы поможем Вам подобрать нужный Вам центральный кондиционер!!!

+7 (495) 780-30-59

Популярные производители и достойные модели

Признанными гуру в производстве кассетных кондиционеров считаются компании Daikin, Mitsubishi и General Fujitsu:

• AUYG18LVLB/AOYG18LALL от Fujitsu отличается улучшенными лопастями турбовентилятора, малыми габаритами и низким уровнем шума. Предназначен не только для жилых домов, но и для офиса. На гладкой поверхности виден ценник (около 100 тыс. рублей).
• Mitsubishi Heavy FDTC25VF – инверторное устройство со встроенной дренажной помпой, которая поднимает конденсат над уровнем потолка. Портативный пульт служит для управления сложной системой кондиционирования, присутствует функция автоматического перезапуска. Финальная стоимость – чуть больше 90 тыс. рублей.
• Daikin FСQN125 /RQ125 – полупромышленных кондиционер кассетного типа, который отличает стильным дизайном декоративной панели. Помимо внешнего вида, модель обладает прекрасными акустическими характеристиками, предусмотрено 3 схемы автосвинга. Стоимость кондиционера колеблется в пределах 110 тыс. рублей.

Среди бюджетных производителей популярны: General Climate, Ballu и Midea.

Кассетный кондиционер относится к полупромышленному типу устройств, отличается необычной компоновкой и расположением функциональных блоков. Принцип работы и этапы установки идентичны собратьям по кондиционированию воздуха в помещении.

Достоинства и недостатки

Кассетные кондиционеры могут похвастаться множеством достоинств:

• Высокая мощность, благодаря которой один кассетный кондиционер способен поддерживать комфортный микроклимат в больших помещениях;

• Эффективность работы, благодаря чему воздух охлаждается/нагревается по-настоящему быстро;

• Экономия пространства на полу и стенах, ведь внутренний блок устанавливается на потолке;

• Невысокий уровень шума, который не будет мешать в рабочее время;

• Выгодная сочетание цены и мощности, можно приобрести один «кассетник» вместо нескольких сплит-систем.

Главный недостаток кассетного кондиционера — ограниченность монтажа. Аппарат можно установить только в высоком помещении в паре с навесными потолками. Из-за этого «кассетники» нечасто встречаются в стандартных советских квартирах. Да и навесной потолок вряд ли можно назвать эстетичным решением для жилого помещения.

Как видите, минус всего один

Однако, на него нужно обратить особое внимание, чтобы потом не жалеть о потраченном времени и деньгах

Монтаж

Для начала обозначим основные особенности установки, а затем поговорим о конкретных этапах проведения работ.

Монтаж кассетного кондиционера начинается с подбора места. Оптимальное расположение — в центре комнаты. Так воздушные потоки будут циркулировать достаточно эффективно, при этом не доставлять дискомфорт людям. Аппарат и коммуникации устанавливаются прямо на черновой потолок, который затем закрывается навесными панелями.

Расстояние между потолком и навесными панелями обычно составляет от 25 до 50 см. При этом внутренний блок устанавливается таким образом, чтобы его лицевая часть была заподлицо с чистовым потолком. Декоративную решетку внутреннего блока закрепляют в самый последний момент, уже после окончания ремонта (если он производился).

Этапы монтажа:

Установка наружного блока

Наружный блок можно установить вертикально на фасаде здания или горизонтально на крыше/отмостке. Во всех случаях используется специальный кронштейн. Он должен быть прочным и надежным, изготовленным из высококачественной стали;

Прокладывание коммуникаций

По-хорошему, этой теме нужно посвятить отдельную статью, поскольку она довольно обширная. Вкратце: электрические кабели, воздуховоды и медные трубки прокладываются от наружного блока к предполагаемому месту установки внутреннего блока. Длина коммуникаций всегда рассчитывается с запасом. Коммуникации крепятся прямо к черновому потолку на специальные подвесы;

Установка внутреннего блока

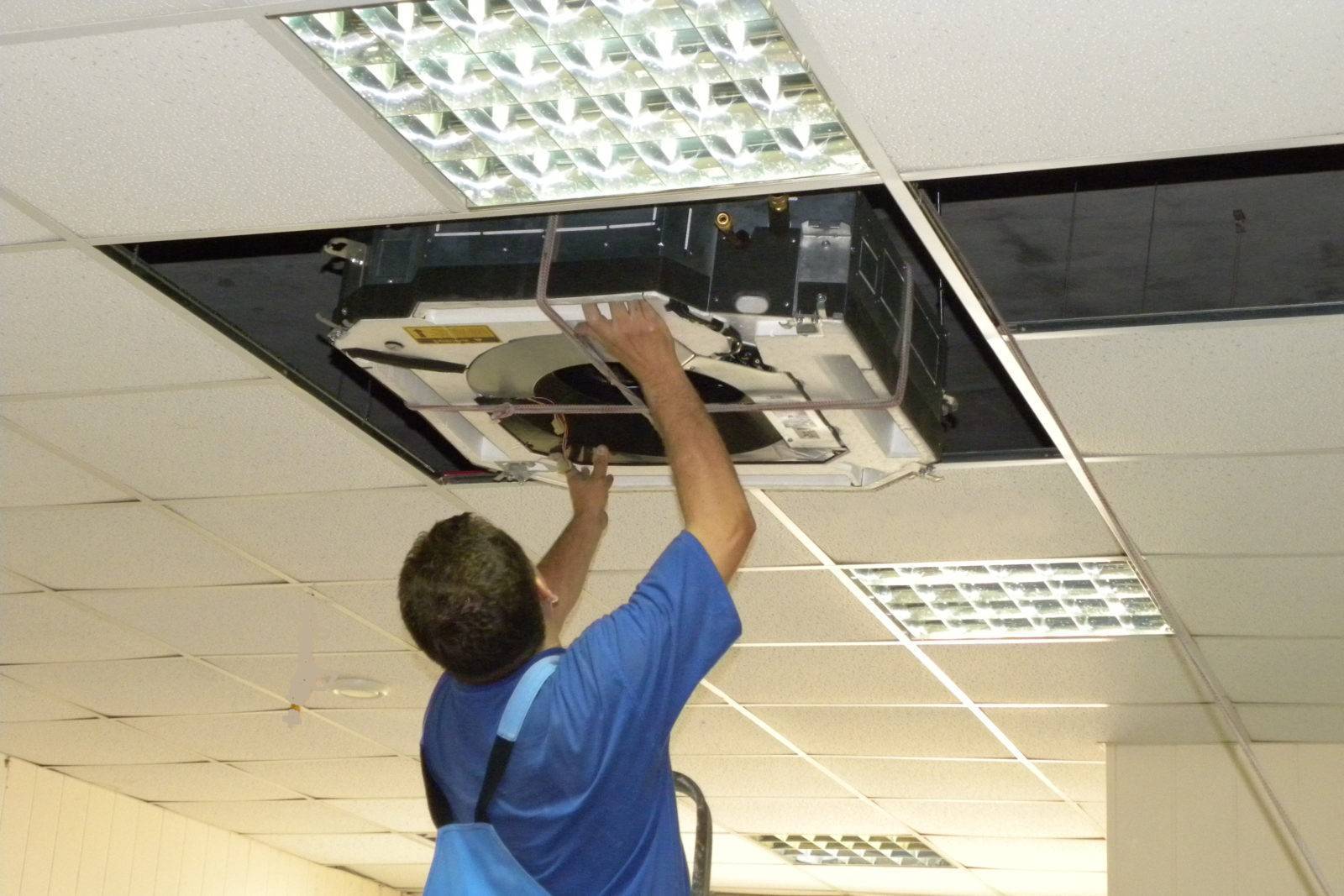

В обозначенном месте между металлическими направляющими или на подвесы монтируется внутренний блок. К нему подключаются коммуникации и дренажная трубка, которая впоследствии будет отводить избытки конденсата за пределы системы кондиционирования;

Запуск и тестирование

После монтажа кассетного кондиционера его заполняют холодильным агентом (фреоном) и проводят первый запуск. Далее аппарат тщательно тестируется: мастер поочерёдно включает каждый режим работы и проверят общую работоспособность кондиционера;

Монтаж навесного потолка

Если кондиционер устанавливается в комнате с черновым ремонтом, после монтажа аппарата нужно смонтировать навесной потолок. Кондиционерщики редко этим занимаются, разве что за дополнительную плату. Поэтому мы не будем подробно рассказывать об этом этапе.

Выбор кассетного кондиционера

Ранее мы уже успели упомянуть о некоторых особенностях выбора кассетного кондиционера. Давайте подробнее остановимся на этом вопросе.

Обратите внимание на следующие особенности:

Размер помещения

Об этом мы уже говорили ранее в статье. ОБЯЗАТЕЛЬНО учтите высоту потолков и площадь, тщательно измерьте габариты комнаты. Бывают ситуации, когда на этом этапе оказывается, что помещение не подойдет для установки и грамотной эксплуатации «кассетника». Приходится выбирать другой тип кондиционера. Лучше узнать это еще до покупки аппарата;

Мощность кондиционера

Если размеры комнаты позволяют установить кассетный кондиционер, следует позаботиться о подборе мощности аппарата. Стандартный расчет выглядит так: 1 кВт = 10 кв.м. Однако, эту формулу нельзя назвать универсальной. Грамотный менеджер по продажам должен произвести более детальный расчет с учетом тех данных, которые вы получите после измерения габаритов помещения;

Тип (инверторный/не инверторный)

Не инверторные кондиционеры были широко распространены в прошлом веке, но их все еще можно найти на прилавках. Такие аппараты стоят дешевле, но неэкономичны и издают повышенный уровень шума. Если вы хотите тишины и беспокоитесь о счетах за электричество, лучше приобрести инверторный кассетный кондиционер;

Стоимость и монтаж

Компактные маломощные «кассетники» можно приобрести за 40-50 тысяч рублей. Стоимость промышленных и полупромышленных аппаратов частенько достигает 100 и более тысяч рублей. Также прибавьте к этой сумме стоимость монтажа: от 10-15 тысяч до 50 тысяч рублей, в зависимости от технических особенностей аппарата и региона проживания.

Пару слов о самостоятельном монтаже. Кассетный кондиционер стоит немалых денег, поэтому неудивительно, что некоторые покупатели хотят сэкономить на установке. Мы настоятельно не рекомендуем монтировать «кассетник» самостоятельно, если у вас нет достаточного опыта и квалификации.

Поверьте, лучше один раз потратиться на качественную установку и затем долгие годы наслаждаться эксплуатацией, чем разбираться с поломками, тратя на них свое время и деньги. Порой последствия некачественного монтажа обходятся владельцу дороже, чем изначально грамотная установка от профессионалов.

Далее мы расскажем, как профессионалы осуществляю установку кассетного кондиционера. Это не руководство к действию, информация предоставляется в ознакомительных целях.

Основополагающие понятия

Кассетный кондиционер – разновидность сплит-системы, отличающейся от конкурентов разделенной схемой кондиционирования внутреннего пространства. Конструкция таких устройств подразумевает внешний и внутренний блоки, обладающие специфическими возможностями.

Такой подход экономит жилое пространство, деньги, выделенные на монтажные работы, но главное – характеризуется низким шумовым фоном (конденсатор вынесен наружу).

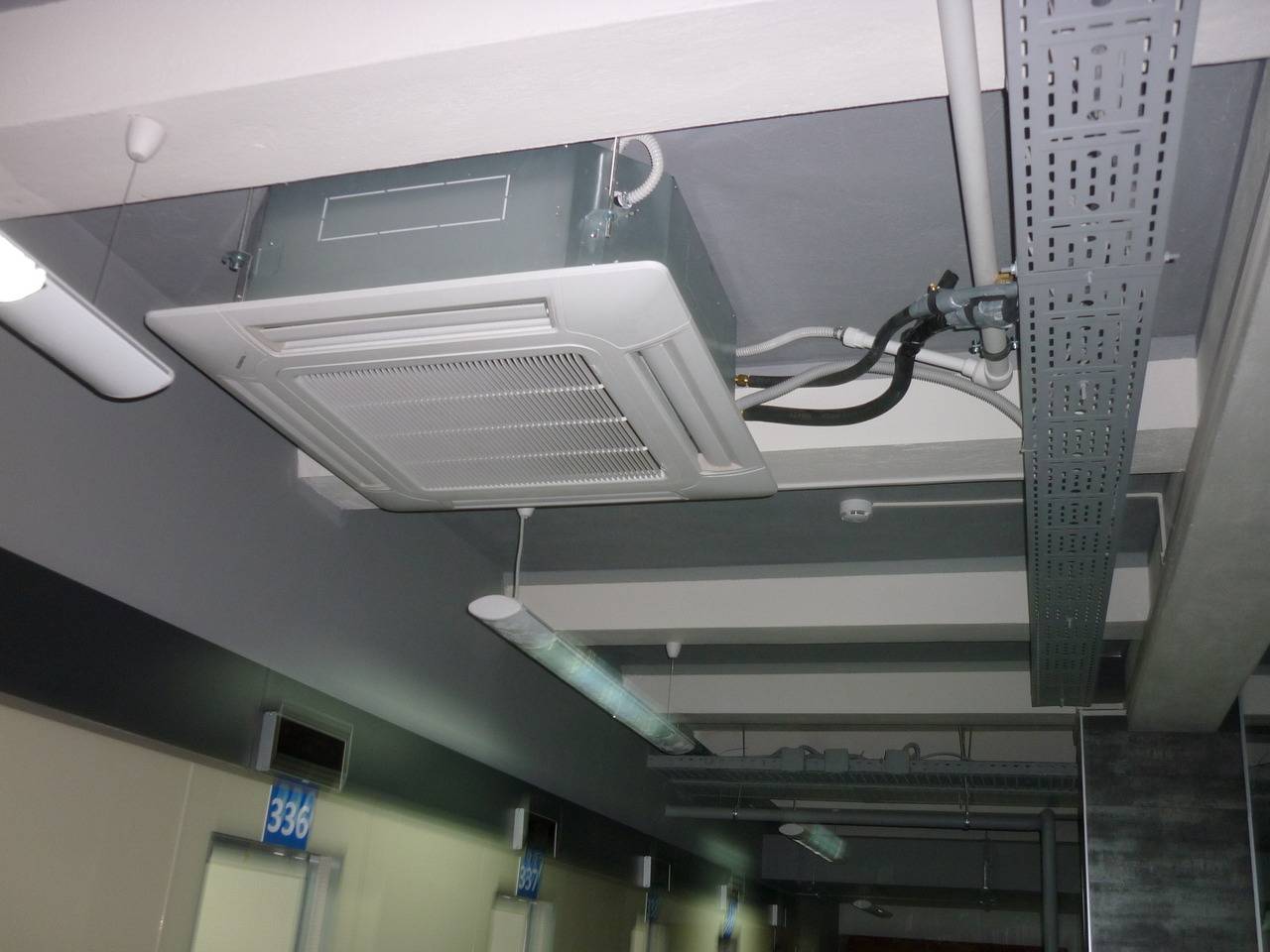

Видимая часть внутреннего блока кассетного кондиционера

Система рассчитана на встраивание внутреннего блока в подвесной потолок. Габариты составной части позволяют – 0.5 х 0.5 метра при высоте 20-35 см.

Принцип работы кассетного кондиционера

Главная идея конструкторов – обеспечить вывод воздушной смеси наружу и ее оперативная замена охлажденным аналогом. С поставленной задачей справляется пара физически разделенных холодильных контуров.

Испаритель (внутренний блок) охлаждает поступающий воздух внутри помещения.

Конденсатор (наружный компонент) занимается теплоотводом «неугодной» смеси по климатическому параметру. Обмен тепловой энергией обеспечивает хладагент.

Принцип работы кассетного кондиционера

Расположение испарителя выбрано удачно – холодные потоки воздуха рассеиваются по комнате на 360 градусов.

В чем экономия – соотношение цены и качества

Экономия будет и при эксплуатации дома. Результаты проведенного компаний «ТАМАК», специализирующейся на постройке каркасно-панельных домов, испытания демонстрируют хорошие теплосберегающие характеристики каркасно-панельного дома и серьезные экономические выгоды. Так, расход газа за один месяц на отопление каркасно-панельного дома составил 360 м³, каменного – 900 м³, т.е. в 2,5 раза больше. Потому что плотность стены такого дома в 15 см по теплосберегающим качествам равняется 60 см из цельного бруса или 1.5 метра из кирпича.

Видео описание

Наглядно про технологию панельно-каркасных домов смотрите в видео:

Специалисты компании «ТАМАК» ключевым достоинством данной технологии называют соотношение цены и качества. Такие дома рассчитаны для постоянного проживания – в них тепло и комфортно и зимой и летом. Опыт компании подтверждается возведенными более 1 млн м² каркасно-панельных домов в регионах с различными климатическими и сейсмическими условиями: от Краснодарского Края до Мурманска, от Калининграда до Ханты-Мансийска, а также в Швейцарии, Германии, Франции, Иране, Турции, в странах СНГ. Расчетный срок эксплуатации такого дома составляет 75 лет.

Особенности устройства

Мобильный кондиционер представляет собой отдельный блок, который совмещает в себе все основные узлы: компрессор, конденсатор, испаритель, фильтры, вентилятор. Устройство носит соответствующее название благодаря возможности его перемещать, так как механизм оснащен колесами для передвижения. Разумеется, после вывода воздуховода мобильность несколько снизится, однако с учетом того, что в качестве канала для движения воздуха применяется гофрированная труба, что обеспечивает гибкость, есть возможность передвигать устройство в радиусе полуметра.

Данное оборудование располагается исключительно на полу, в нем не предусмотрен крепеж на стену, но имеются колеса. Помимо стандартной модели существуют также мобильные напольные кондиционеры без воздуховода. Наряду с удобством использования, так как данная техника не требует ни малейшего монтажа для обеспечения отвода воздуха, такой вариант оборудования намного менее эффективен, чем модель со специально предусмотренным каналом. Причина кроется в особенностях работы, так как мобильный кондиционер без воздуховода функционирует по принципу увлажнителя воздушной среды: пористый фильтр способствует испарению воздуха, который проходит через механизм.

Особенностью данной техники является общее повышение температуры наряду с локальным ее понижением непосредственно вблизи устройства. Учитывая столь существенный минус, модель моноблока без воздуховода лучше не использовать, так как ее высокая стоимость неоправданно завышена для такого рода оборудования.

Преимущества использования кондиционера в каркасном доме

Наверное, не стоит объяснять, что кондиционер в каркасном доме – это необходимое приобретение, поскольку причины очевидны:

• грязный уличный воздух не дает возможности регулярно проветривать помещение, как правило, помимо этого, воздух с улицы рекомендуется очищать, а это довольно сложно сделать без специальных устройств. Кондиционер решает сразу две задачи: позволяет улучшить циркуляцию воздуха и обеспечивает его очистку;
• воздух часто бывает очень сухим (из-за работы батарей, в частности) – кондиционер решает проблему увлажнения воздуха (и обратную ей – при повышенной влажности существует опция «осушения» воздуха);
• в переходные периоды (обычно осенью и весной), когда отопление еще не включено/не выключено, температуру в доме сложно назвать комфортной. Благодаря работе кондиционера температуру можно отрегулировать и поддерживать на нужном уровне.

Если говорить о загородных домах, то решить проблему кондиционирования в них намного проще, особенно, если своевременно продумать этот вопрос.

Достаточно спроектировать систему вентиляции на этапе создания проекта дома, чтобы учесть все нюансы – возможность более аккуратного размещения системы, ее вписанность в интерьер и т.д.

Однако если случилось так, что Вы по какой-то причине не подумали об этом заранее – эта проблема решаема.
