Как работают очистные сооружения

Аэротенки

Эти приспособления входят в состав габаритных промышленных очистных сооружений канализации.

Их функция состоит в переработке заводских и фабричных отходов.

Аэротенки представляют собой емкости больших объемов, в которых вода перемешивается с активным илом.

Чтобы повысить скорость реакции, жижу обогащают кислородом.

Бывают случаи, когда аэротенки включаются в состав автономных канализаций загородных построек.

Для этих целей были разработаны портативные баки, которые для удобства устанавливают внутри септиков.

Для повышения эффективности аэротенков их могут комплектовать специальными уловителями, позволяющими выводить из отходов жир и нефтепродукты.

Принцип работы и назначение

Главной функцией любой канализационной насосной станции считается обеспечение подъема сточных вод к коллекторам и полная очистка сооружения. Кроме этого КНС должна регулировать напор и подачу стоков не только в повседневной эксплуатации, но и при различных аварийных ситуациях.

В нынешнее время все насосные станции управляются в автоматическом режиме. В процессе работы контроль над всеми действиями осуществляется специальными датчиками четырех уровней. Первый датчик отвечает за контроль при малых объемах стоков и не запускает насосы. Система начинает перекачку отходов только когда датчик второго уровня запускает насос. Что касается датчика третьего уровня, то он начинает работать, когда объем вод значительно повышается. Он приводит в рабочее состояние резервный насос. Специально для аварийных ситуаций канализационная станция оснащается датчиками четвертого уровня, которые включаются в тех случаях, когда устройства не справляются с поступаемым объемом сточных вод. Это может происходить по различным причинам, одной из которых является поломка какого-либо насоса. В таких случаях необходима помощь специализированной бригады.

Когда система работает в штатном режиме, и осуществляется своевременная перекачка отходов, уровень стоков опускается ниже первого датчика и происходит автоматическое отключение.

Конструкция КНС

С момента своего появления все насосные станции изготавливались из железобетонных конструкций или бетона. Сейчас преимущество отдается стеклопластику или полипропилену. В основном такие станции имеют форму круга, прямоугольника или цилиндра. Каждая насосная станция состоит из резервуара, в который установлены погружные насосы, арматуры, трубопроводы, системы вентиляции. Для возможности обслуживания они оснащаются специальными площадками и лестницами, а также герметично закрывающимся люком. Кроме этого допускается установка добавочных элементов, таких, как двойное дно, обратные клапана, задвижки, щиты и датчики управления, а также запирающийся люк. Осуществлять монтаж современных канализационных станций достаточно просто. Для этого необходимо четко следовать простым правилам и выполнять все работы в строгой последовательности. Для начала требуется выкопать котлован и установить в нем бетонный фундамент. Затем установить станцию на ровную горизонтальную поверхность и подключить ее к трубопроводам.

Виды и устройство очистных сооружений

Сточные воды бывают нескольких видов, поэтому оборудование должно соответствовать качеству поступающей жидкости. Выделяют:

  • Бытовые отходы – это использованная вода из квартир, домов, школ, детских садов, заведений питания.
  • Промышленные. Помимо органики содержат химические вещества, нефть, соли. Для таких отходов требуются соответствующие методы очистки, так как бактерии не могут справиться с химикатами.
  • Дождевые. Здесь главное удалить весь мусор, который смывается в канализацию. Эта вода меньше загрязнена органикой.

По объему, который обслуживает очистное сооружение, станции бывают:

  • городские – весь объем сточных вод направляется на объекты с огромной пропускной способностью и площадью; располагаются вдали от жилых районов или делаются закрытыми, чтобы не распространялся запах;
  • ЛОС – локальная очистная станция, обслуживающая, к примеру, дачный поселок или деревню;
  • септик – разновидность ЛОС – обслуживает частный дом или несколько домов;
  • мобильные установки, которые применяются по мере необходимости.

Кроме комплексных сооружений, таких как станции биологической очистки, существуют более примитивные устройства – жироловки, песколовки, решетки, сита, отстойники.

Устройство станции биологической очистки

Стадии очистки воды на очистных сооружениях:

  • механическая;
  • первичный отстойник;
  • аэротенк;
  • вторичный отстойник;
  • доочистка;
  • обеззараживание.

На промышленных предприятиях в системе дополнительно установлены емкости с реагентами и специальные фильтры для масел, мазута и различных вкраплений.

В процессе поступления отходов они сначала очищаются от механических примесей – бутылок, полиэтиленовых пакетов и другого мусора. Далее стоки пропускают через песколовку и жироловку, затем жидкость поступает в первичный отстойник, где крупные частицы осаждаются на дно и убираются специальными скребками в бункер.

Далее вода отправляется в аэротенк, где органические частицы поглощают аэробные микроорганизмы. Чтобы бактерии размножались, в аэротенк дополнительно поступает кислород. После осветления стоков необходимо утилизировать избыточную массу микроорганизмов. Происходит это во вторичном отстойнике, где колонии бактерий осаждаются на дно. Часть их возвращается в аэротенк, избыток спрессовывается и удаляется.

Последний этап – воздействие хлором или ультрафиолетом для уничтожения болезнетворных микроорганизмов.

Как происходит монтаж и обслуживание станции локальной очистки

После установки, для выполнения который не всегда требуются специалисты, ЛОС занимает не много места на участке, так как основная часть станции находится под землёй. На поверхности остаётся только небольшой люк, который предусмотрен в конструкции для свободного доступа в систему.

Основные этапы монтажа ЛОС:

  • Подготовка котлована для станции. Может выкапываться вручную, но современные строительные бригады используют компактные экскаваторы, которые существенно сокращают время процесса.
  • Создание деревянной конструкции в котловане. Это делается для большей устойчивости системы.
  • Подключение станции к подходящему и отходящему трубопроводу. Трубы должны быть проложены заранее, чтобы знать, какой стороной устанавливать ЛОС.
  • Монтаж электрической системы. Прокладка кабелей требует дополнительных мер защиты.
  • Засыпка расстояния между стенками станции и почвой песком.

Такая работа не занимает много времени, достаточно знать правильную последовательность действий и иметь необходимые материалы.

Обслуживание станции локальной очистки хозяин может проводить самостоятельно. Для откачки ила требуется дренажный насос. Ил впоследствии можно использовать для хозяйственных нужд. Потом стенки резервуара обрабатывают из шланга, потоком воды под большим давлением. Воду выкачивает и заполняют резервуар чистой.

Принцип работы комплекса очистки сточных вод

В комплексе может быть реализована схема очистных сооружений сточных вод с наземным или подземным исполнением. Очистные сооружения хозяйственно-бытовых сточных вод устанавливаются в коттеджных поселках, а также в небольших населенных пунктах (150-30 000 человек), на предприятиях, в районных центрах и пр.

Если комплекс устанавливается на поверхности земли, он имеет модульное исполнение. Для того, чтобы минимизировать повреждения, снизить расходы и трудозатраты на ремонт подземных конструкций, их корпуса изготавливают из материалов, прочность которых позволяет противостоять давлению грунта и подземных вод. Кроме прочего, такие материалы отличаются долговечностью (до 50 лет службы).

Чтобы понять принцип работы очистных сооружений сточных вод, рассмотрим, как функционируют отдельные ступени комплекса.

Механическая очистка

Эта ступень включает в себя следующие типы сооружений:

  • первичные отстойники,
  • пескоуловители,
  • сорозадерживающие решетки и т.п.

Все эти приспособления предназначены для устранения взвесей, крупных и мелких нерастворимых примесей. Самые крупные включения задерживаются решеткой и попадают в специальный съемный контейнер. Так называемые песколовки обладают ограниченной производительностью, поэтому при интенсивности подачи стоков на очистные сооружения более 100 куб. м. в сутки, целесообразно устанавливать параллельно два приспособления. В этом случае их эффективность будет оптимальной, пескоуловители смогут задерживать до 60% взвеси. Задержанный песок с водой (песчаная пульпа) отводится на песковые площадки или в песчаный бункер.

Биологическая очистка

После удаления основной массы нерастворимых примесей (осветления стоков) жидкость для дальнейшей очистки поступает в аэротенк – сложное многофункциональное устройство с продленной аэрацией. Аэротенки разделятся на участки аэробной и анаэробной очистки, благодаря чему одновременно с расщеплением биологических (органических) примесей производится вывод из жидкости фосфатов и нитратов. Это существенно повышает эффективность работы второй ступени очистного комплекса. Активная биомасса, выделяемая из стоков, задерживается в специальных блоках, загруженных полимерным материалом. Такие блоки размещаются в зоне аэрации.

После аэротенка иловая масса переходит во вторичный отстойник, в нем происходит разделение на активный ил и очищенные стоки.

Доочистка сточных вод производится на самопромывных песчаных фильтрах или с помощью современных мембранных фильтров. На этом этапе количество взвешенных веществ, присутствующих в воде, сокращается до 3 мг/л.

Обеззараживание

Обеззараживание очищенных стоков выполняется методом обработки жидкости ультрафиолетом. Для повышения эффективности работы этой ступени очистные сооружения биологической очистки сточных вод оснащаются дополнительным воздуходувным оборудованием.

Стоки, прошедшие все ступени комплекса очистки, безопасны для окружающей среды и могут сбрасываться в водоем.

О том, как проводится монтаж ПНД труб своими руками. вы можете узнать из другого материала сайта.

А зачем нужна и как используется в сантехнике «американка» читайте по этой ссылке .

Зачем очищать воду из скважины или водопровода

Если вода поступает в дом из централизованного водопровода, необходимость в её доочистке обычно решается на основании органолептических характеристик – вкуса и цвета жидкости. Реже потребители делают её анализ, чтобы точно узнать состав воды.

В этом случае, для получения питьевой воды используют обычные бытовые фильтры – проточные или кувшинного типа.

Кувшинный фильтр со сменным картриджем

Если же дом снабжается водой из скважины или колодца, то она требует гораздо более качественной очистки и обеззараживания. Причем количество ступеней очистки и их функции тоже зависят от состава воды, который трудно определить без лабораторного анализа.

Но предположить можно – по такому признаку, как уровень залегания водоносного слоя.

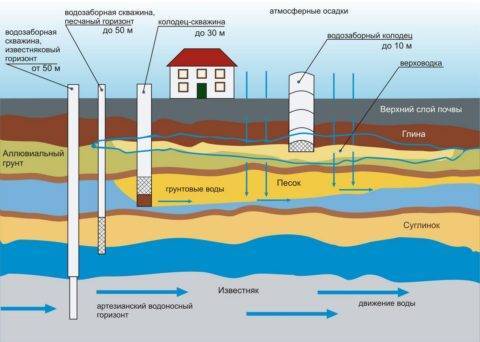

Источники водоснабжения из разных водоносных слоев

Первый водоносный слой, так называемая верховодка, расположен под слоем почвы. Она является хорошим механическим фильтром и задерживает большую часть нерастворимых частиц, проникающих в грунт вместе с осадками и талыми водами. Но совершенно не препятствует просачиванию растворенных в такой воде вредных веществ. Их на поверхности скапливается очень много: это и пестициды, и удобрения, и осаждающиеся выхлопы от машин. А если водоснабжение и очистка сточных вод предприятий или ферм, расположенных поблизости, выполняется с нарушением норм, то вода в вашем колодце может быть совершенно непригодной для питья.

Чистая на вид колодезная вода может содержать вредные примеси

Второй водоносный слой расположен в песчаном горизонте на глубине до 50 метров. В «песчаных» скважинах вода по химическому составу гораздо чище, чем в колодцах на верховодке. Но в ней больше механических примесей – песка и ила.

Вода с песком из скважины

Третий водоносный слой – артезианский, залегает на глубине более 50 метров. От проникновения в него вредных веществ, бактерий и микроорганизмов с поверхности земли он надежно защищен водонепроницаемым слоем глины. Нерастворимых частиц в такой воде тоже очень мало, поэтому в глубокой очистке она не нуждается. Но в ней могут присутствовать соли жесткости и железа, негативно влияющие как на здоровье человека, так и на состояние сантехники и бытовых приборов.

Ржавый цвет воды  как на фото указывает на присутствие в ней большого количества солей железа

Итак, вода в загородных коттеджах требует серьезной очистки, потребляется её много, а иногда на одной скважине «сидит» несколько домов или даже небольшой поселок. Поэтому использовать укрупненные бытовые фильтры – не вариант, так как частая замена картриджей сделает её очень дорогой.

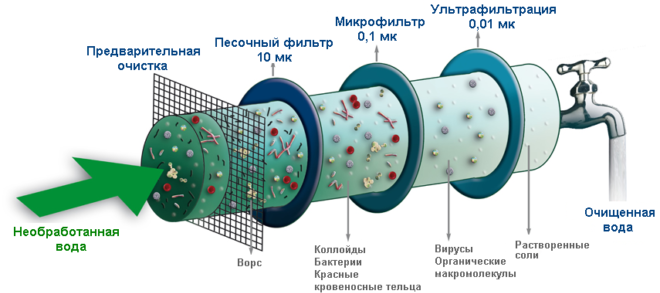

В таких случаях, необходимо устанавливать на выходе из скважины или на входе в дом установки со сменными или регенерируемыми реактивами. По принципу действия они схожи с промышленными сооружениями водоподготовки, но отличаются меньшим объемом и менее сложной системой управления.

Очистка воды для промышленного водоснабжения – сложный многоступенчатый процесс

Преимущества КНС

Установка. Экономия площади – вот основное преимущество при установке КНС. Пропадает необходимость сооружения габаритных железобетонных емкостей и вентиляционных объектов. К примеру, на сегодняшний день не требуется устанавливать станцию размером более 12 м. Достаточно установить современную КНС, которая будет равняться около 1,5 метров в диаметре.

Экономия энергии. КНС обеспечивает постоянный хороший напор. Электроэнергии она потребляет при этом в разы меньше.

Обслуживание. Техобслуживание КНС требуется не часто, а также требует  минимальных затрат как денежных, так и трудовых. Если случается аварийная ситуация, то данные поступают диспетчеру. Это отменяет необходимость контроля над функционированием КНС.

Принципы работы КНС

Сточные воды попадают в нижнюю часть насосной станции КНС по подводящему трубопроводу из септика. На дне нижней части системы размещено насосное оборудование. В процессе работы насосной станции все задвижки, находящиеся на трубопроводах, находятся в «открытом» положении. Каждый трубопровод оснащен обратным клапаном. Он не дает возможности сточной воде попадать обратно в насос.

Отсутствие неприятных запахов гарантирует герметичный  закрывающийся люк. Он находится в верхней части канализационной насосной станции. Помимо этого, верхняя часть КНС (марок Альта и Helyx) снабжена вентиляционным патрубком, который производит воздухообмен.

Насосная станция КНС управляется посредством поплавковых датчиков. При их срабатывании включаются световые сигналы, которые находятся на пульте автоматического управления. Также возможен звонок на телефон или смс-оповещение.

Местоположение электронного пульта управления – техническое помещение здания либо металлический щит на стойках, находящийся на поверхности.

Производители КНС

  • КНС Helyx
  • КНС Альта
  • КНС Оникс
  • КНС Флотенк

Вопросы, решаемые при установке современной КНС:

  • Экономится площади.
  • Экономия электроэнергии.
  • Автоматический режим работы станции.

Для того чтобы не нужно было спускаться на дно КНС Оникс во время ее обслуживания, она оснащена грузоподъемником.

Оборудование фирмы Grundfos, которое производится в Германии, используется в насосных станциях. Все насосы являются насосами погружного типа. Насосы от Grundfos опускаются в КНС по направляющим. Они соединяются с напорными трубами посредством патрубка, который устанавливается на дне КНС.

Разница между очищением и обеззараживанием

При очистке удаляются механические и химические примеси.

Важно. Цель обеззараживания – удалить живые микроорганизмы, которые причиняют человеку вред.. К вредным микроорганизмам относятся патогенные и условно-патогенные бактерии, их споры, вирусы, грибки, гельминты и их яйца

К вредным микроорганизмам относятся патогенные и условно-патогенные бактерии, их споры, вирусы, грибки, гельминты и их яйца.

Методы обеззараживания:

  1. Химические: обработка воды озоном, диоксидом хлора, гипохлоритом натрия, полимерными антисептиками. Эти вещества убивают патогенов или делают их неспособными к размножению;
  2. Физические: обработка воды ультрафиолетовыми лучами, ультразвуком;
  3. Комплексные: комбинирование химических и физических методов.

Основные типы ЛОС

Станции полной очистки от разных производителей имеют свои незначительные конструктивные особенности

Но если не обращать на это внимание, то ЛОС делится на 2 основных типа:

  • Аэрационные. Подразумевают очистку сточных вод путем применения аэробных бактерий. Эти микроорганизмы живут и работают исключительно в среде, насыщенной кислородом. Кислород в камеры очистки подаётся принудительно. Для этого используют компрессоры или насосы (в зависимости от производителя). Именно из-за наличия таких устройств, в станциях необходима постоянная подача электроэнергии.
  • Комплексные. Данные установки используют 3 вида очистки сточных вод: механический, биологический, химико-физический. Основным отличием от первой разновидности станций является конструкция. В этих приборах она имеет вертикальный вид. На первом ярусе начинается биологическая очистка стоков, второй имеет назначение простого септика, то есть в нём происходит оседание на дно наиболее крупных элементов. Третья часть является резервуаром для очищенной воды. В комплексных устройствах необходимо использовать специальные таблетки, химический состав которых позволяет ускорить процесс выпадения осадка.

Монтаж установок

Правильность монтажа очистных сооружений и отсутствие ошибок на этом этапе во многом определяют долговечность комплексов и их эффективность, а также бесперебойность работы – один из важнейших показателей.


Монтаж локальной очистной установки

Монтажные работы включают в себя следующие этапы:

  • разработка схем монтажа,
  • осмотр площадки и определение ее готовности к монтажу,
  • строительные работы,
  • подключение установок к коммуникациям и соединение их между собой,
  • пуско-наладочные работы, регулировка и настройка автоматики,
  • сдача объекта.

Полный комплекс монтажных работ (перечень необходимых операций, объем работ, требуемое для их выполнения время и другие параметры) определяются, исходя из особенностей объекта: его производительности, комплектности), а также с учетом характеристик места монтажа (тип рельефа, грунт, расположение грунтовых вод и др.).

Локальные очистные сооружения

Локальный тип очистных сооружений позволяет собирать и очищать стоки на отдельных объектах.

В зависимости от типа обслуживаемых зданий, локальные системы делятся на хозяйственно-бытовое и промышленные.

Традиционное устройство очистных сооружений предусматривает постепенное снижение скорости сточных вод по мере их удаления от точки сброса.

При этом твердые фракции постепенно выпадают в осадок, образуя на дне трубы налет.

Для удаления оставшихся примесей используются системы доочистки.

Принцип работы очистных сооружений канализации классического типа подразумевает наличие достаточно габаритных ёмкостей (или – отстойников).

Они нужны для отстаивания отходов.

Подобные системы очистных сооружений практически не применяются для оснащения небольших частных построек.

Такого типа конструкции больше всего подходят для небольших населенных пунктов, в которых отсутствуют централизованные канализационные магистрали.

Принцип действия канализационной конструкции

В состав системы канализации могут входить разнообразные устройства. Но, несмотря на это, очистка отходов осуществляется по определённому алгоритму.

Первый этап

На первом этапе сточные воды очищаются механическим способом. Задержка крупных загрязнений, которые имеют минеральное и органическое происхождение, производится решётками и ситом. С помощью песколовок осуществляется фильтрация более мелких частиц – битого стекла, песка и шлака. Мембранным устройством производится более тщательная очистка. В отстойнике отделяются взвешенные вещества. Таким образом удаляются минеральные загрязнения.

Второй этап

На следующем этапе для очистки используются биологические средства. Органические соединения распадаются под воздействием особо активных бактерий. Жидкость пропускается через биофильтр. В результате образуется ил и газообразные соединения.

Третий этап

На окончательной стадии обеззараживания сточных вод используются дополнительные химические соединения. Полученную жидкость уже можно применять в технических целях.

Принцип химического очищения воды

Особенности конструкции различных типов канализационных насосных станций

В любом типе канализационной насосной станции присутствует приемный накопитель. Его габаритные размеры рассчитываются с учетом необходимого запаса емкости

Кроме того, необходимо принимать во внимание мощность агрегатов, расположение станции и характеристику стоков

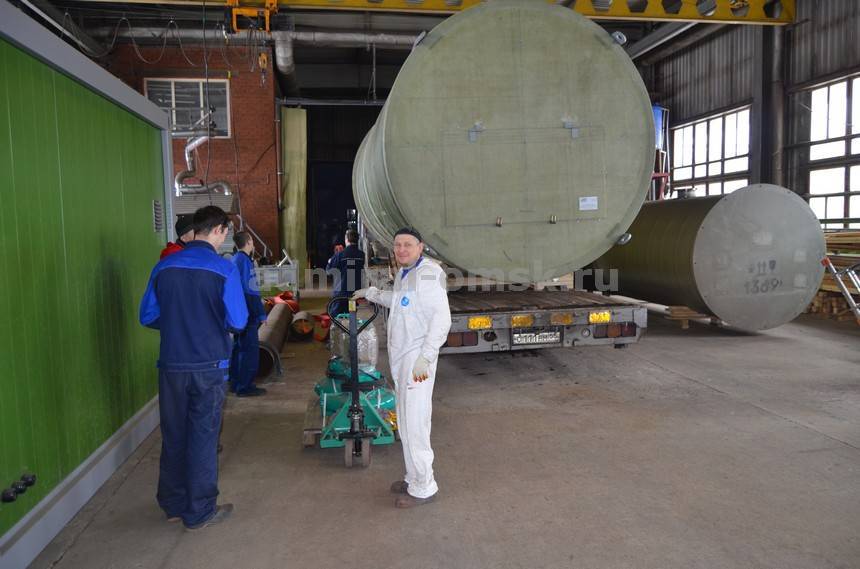

Для изготовления накопительных емкостей применяются следующие материалы:

  1. Листовой металл с высоким содержанием углерода. Толщина листа с антикоррозийным покрытием варьируется от 4 до 10 миллиметров.

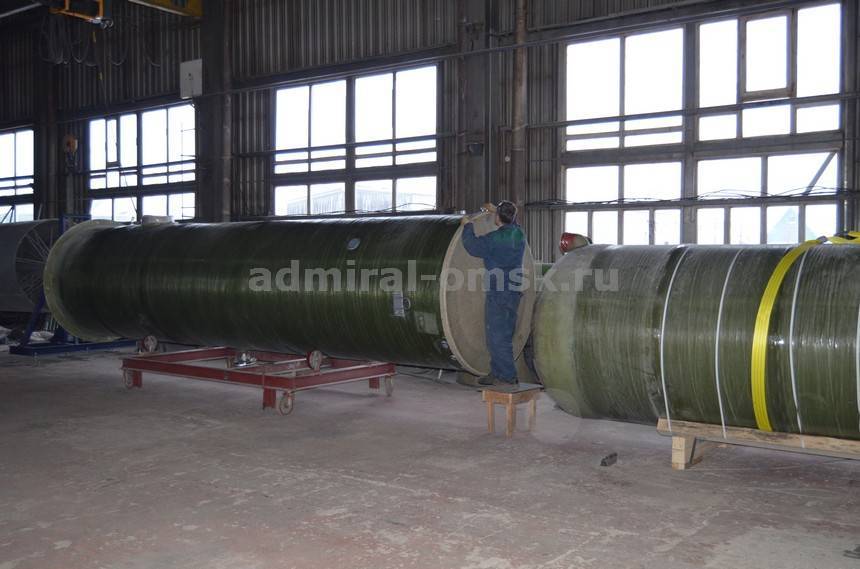

  2. Стеклопластик, усиленный арматурой. Толщина материала от 10 до 20 миллиметров.

При варианте монтажа резервуара под землей, отапливать либо утеплять емкость не требуется. В таком случае температура внутри резервуара составляет допустимые 10-12 градусов. Для исключения случаев образования засоров, на входе в приемник монтируются специальные сороудерживающие решетки. Застрявший в них крупный мусор удаляется обслуживающим персоналом либо при помощи специальных грабель.

Монтаж насосных агрегатов и дополнительных элементов производится внутри резервуара. Кроме запорной арматуры, трубопроводов и системы вентиляции, там же размещается и площадка для сервисного обслуживания. При установке КНС в подземном варианте, наземная его часть оборудуется всеми необходимыми системами жизнеобеспечения. К ним относятся комплексы отопления, вентиляции, энергоснабжения и отвода стоков. Как правило, такое помещение имеет вид готового модуля и поставляется совместно со станцией. При выборе системы с дистанционным регулированием работы агрегатов, щит управления размещается в диспетчерской комнате очистного комплекса.

Помогла ли вам статья?

ПомоглаНе нравится

Виды канализационных систем

Очистные сооружения канализации проектируются до начала проведения строительных работ

Важно выбрать правильную канализационную конструкцию, которая сможет решать поставленные задачи по утилизации отходов и обладать достаточным уровнем производительности. Сегодня очистку сточных вод можно производить с помощью следующих устройств:

  • локальных очистных аппаратов;
  • индивидуальных автономных конструкций;
  • блочных систем и модулей.

Локальные системы очистки

Локальные очистные сооружения – это такие конструкции, с помощью которых осуществляется очистка и сбор отходов на различных по размерам объектах. Они могут иметь хозяйственно-бытовое или промышленное назначение и являются основой автономной системы канализации.

Устройство ЛОС — локальное очистительное сооружение

В классических очистных устройствах скорость движения стоков снижается по мере удаления от места сброса. Происходит постепенное оседание твёрдых частиц на дне. Удаление остальных нечистот производится системами доочистки. Для классических очистных сооружений необходимы достаточно большие ёмкости, в которых производится отстаивание отходов. Подобное требование трудно реализовать в индивидуальных строениях.

С помощью локальных очистных систем осуществляется сбор и очистка сточных вод в частных домах или небольших посёлках, где не существует центральной системы канализации. Рассмотрим наиболее распространённые локальные конструкции.

Применение септиков

Для обустройства автономной канализационной системы в загородных домах часто используются септики. Обычно они имеют вид пластиковых ёмкостей. Пластик обладает необходимыми эксплуатационными характеристиками:

  • он мало весит — резервуары легко перевозить и монтировать;
  • материал выдерживает воздействие агрессивной среды;
  • не ржавеет;
  • имеет достаточную прочность.

Септики широко применяются при строительстве частных очистных конструкций. Их удобно эксплуатировать. Они обладают продолжительным сроком службы. Устройство канализационной системы может быть полностью автономным. Для того, чтобы повысить уровень очистки стоков, конструкция оснащается дополнительными элементами – полями, осуществляющими фильтрацию и аэрацию.

Самый простой и эффективный септик

Аэротенки

Данные очистительные устройства являются составной частью крупных канализационных сооружений, осуществляющих переработку сточных вод от промышленных предприятий. Они имеют вид огромных резервуаров. В ёмкостях перемешивается вода и активный ил. Для ускорения реакции используется кислород. Иногда аэротенки применяют при сооружении автономных систем канализации в частном доме. В этом случае они имеют небольшой объём. Обычно их монтируют в септики. В состав аэротенков могут входить специальные уловители. Они удаляют из стоков жир и нефтепродукты.

Аэротенки для очистки сточных вод

Дезинфекция сточных вод

УФО воды представляет собой прохождение воды вдоль уф-лампы. Уф-лучи проникают на несколько сантиметров в толщ воды.

Дезинфекция, то есть уничтожение микроорганизмов, является заключительным этапом очищения стоков канализации. Дезинфекция или обеззараживание воды – важная составляющая, которая обеспечивает безопасность ее для водоема, в который она будет сброшена. Для обеззараживания могут применяться самые разнообразные способы: ультрафиолетовое облучение, действие переменного тока, ультразвук, гамма-облучение, хлорирование. УФО – очень эффективный способ, с помощью которого уничтожается примерно 99% всех микроорганизмов, в том числе бактерий, вирусов, простейших, яиц гельминтов. Он основан на способности разрушать мембрану бактерий. Но этот метод не применяется так широко. Кроме того, его эффективность зависит от мутности воды, содержания в ней взвешенных веществ.

Наиболее часто используется после очистных сооружений метод хлорирования. Хлорирование бывает разным: двойным, суперхлорированием, с преаммонизацией. Последнее необходимо для предупреждения неприятного запаха. Суперхлорирование предполагает воздействие очень больших доз хлора. Двойное действие заключается в том, что хлорирование осуществляется в 2 этапа. Это более характерно для водоподготовки. Метод хлорирования воды из канализации очень эффективен, кроме того, хлор обладает эффектом последействия, чем не могут похвастаться другие методы очистки. После обеззараживания стоки сливаются в водоем.

Проектирование и строительство

Проектирование и строительство очистных сооружений включает следующий необходимый комплекс работ:

  • Предпроектных – выяснение режимов водопотребления и водоотведения, выявления состава сточных вод, анализа эффективности водопользования, другое.
  • Проектирование, разработка, компоновка оборудования — в ряде случаев локальных систем. Последующее изготовление системы водоочистки.
  • Проектирование системы, компоновка оборудования.
  • Монтаж, пусконаладочные работы.

Основные процессы происходящие в очистительном приборе

В период подготовительных работ учитывают какие виды стоков необходимо перерабатывать:

  • Атмосферных (ливневых).
  • Городских и бытовых.
  • Производственных.

Также исследуют земельный объект, проводят анализ сточных жидкостей. На основе полученных данных выбирают технологию переработки сточных жидкостей (физико-химическая, биохимическая, механическая, обеззараживание) и осуществляют проектирование. Готовя проект учитывают:

  • Химический состав, объем, температуру, стока.
  • Качественные показатели очищенной воды.
  • Величину пиковых выбросов.
  • Регулярность работы очистных.
  • Параметры помещения, отведенного для установки очистного оборудования.

Проектируя, рассматривают возможность извлечения из стоков и последующего использования ценных веществ, создания водоснабжения замкнутого цикла, применения жидкости повторно для производственно-технических нужд, допустимости совместной или раздельной очистки стоков, использования переработанных атмосферных или бытовых стоков в орошении сельскохозяйственных культур или в производственных целях. Проектно-сметная документация согласовывается.

Для устанавливаемой системы подготавливают котлован или несколько котлованов, в случае центральной или городской системы, и роют траншеи под канализационные трубы. Избыток грунтовых вод откачивают. Дно котлована усиливают бетонной плитой или засыпают слоем песка.

Строящиеся определенного вида очистные сооружения также включают следующие основные работы с установкой соответствующего оборудования (в полном объеме или частично):

  • Труб и деталей трубопроводов.
  • Необходимых систем очистки.
  • Систем дезинфекции.
  • Насосных станций.
  • Емкостей специального назначения.
  • Дополнительного оборудования.

Установленное в котлован оборудование засыпают песком. В зависимости от назначения и оснащения оборудование подсоединяют к контрольно-измерительным приборам, компрессорам, аэрационным и другим узлам, канализационным сетям.

Принцип работы

Принцип работы станций очистки стоков основан на разложении загрязнителей с помощью микроорганизмов, которые активны при наличии в жидкости кислорода.

Наиболее совершенными системами являются станции глубокой биологической очистки. Стоки, прошедшие через ГБО, пригодны для повторного использования, сброса в грунт или водоём. Не требуют дополнительных устройств для доочистки.

Сама система состоит из модулей (камер), в которых происходит поэтапная нейтрализация загрязняющих веществ. Также есть насосы, выполняющие функцию перемещения стоков из одной камеры в другую и компрессор, обогащающий жидкость кислородом.

Основные этапы ГБО происходят следующим образом:

  1. По канализационным сетям стоки попадают в первую камеру. Он работает по принципу отстойника – вещества с более высокой плотностью выпадают в осадок, с более низкой – образуют плёнку на поверхности воды.
  2. С помощью насосов жидкость перемещается в очередной отсек. Здесь находятся бактерии, жизнедеятельность которых поддерживает компрессор. Микроорганизмы (активный ил) разлагают загрязняющие вещества.
  3. В следующей камере ил отделяется от жидкости, а затем поступает в сборный отсек – илонакопитель. Чистая вода откачивается в дренажный колодец.

Это лишь базовые этапы очистки стоков. В зависимости от модели в станциях могут быть присутствовать такие звенья, как:

  • песколовка — кроме отстаивания, здесь взвешенные вещества удаляются за счёт центробежных сил;
  • обезвоживатель — уменьшает количество воды в накопленных загрязняющих веществах;
  • механическая решётка — собирает крупный мусор на начальном этапе очистки;
  • УФ-обеззараживатель — уничтожает микроорганизмы с помощью ультрафиолетового излучения;
  • сорбционные фильтры — доочистка: устраняет излишки хлора и специфические загрязнители.

Работа СБО на примере системы серии БИО-Б-П

Данная система рассчитана на очистку стоков при постоянном проживании не более 345 человек. За 1 с через систему проходит 100 м3 стоков. Эффективность очистки в зависимости от вида загрязнителей 97–99,3%.

Базовая комплектация БИО-Б-П состоит из:

  • КНС (канализационно-насосной системы);
  • песколовки;
  • УФ-обеззараживателя;
  • илонакопителя;
  • системы биологической очистки;
  • компрессора;
  • обезвоживателя.

Процесс следующий:

  1. По входящим патрубкам жидкость попадает в отсек, где задерживается крупный мусор.
  2. Вода собирается в ёмкость, где  в дальнейшем она подаётся на очистку порционно (работает КНС).
  3. Стоки попадают в песколовку, а после в блок биологической очистки.
  4. Лишний ил с загрязнителями  переходит в сборный блок — илонакопитель, а затем в обезвоживатель.
  5. Вода после биологической очистки переходит в отсек УФ-обеззараживания.
  6. По выходному патрубку очищенные стоки удаляются из системы в место назначения (колодец, водоём и т.д.).

Выбор канализационной конструкции

Чтобы правильно выбрать систему очистки необходимо учитывать ряд факторов:

  • суммарный объём суточного потребления жидкости;
  • предпочтительный вид канализационной конструкции;
  • режим использования канализационной конструкции;
  • место размещения объекта.

Работа некоторых устройств может осуществляться в автономном режиме. Для функционирования других требуется электричество или другие виды энергии. Определённые системы нельзя использовать при близком размещении подземных вод.

При обустройстве очистной системы следует руководствоваться существующими санитарными нормами. Если для удаления отходов придётся применять ассенизаторскую машину, необходимо предусмотреть возможность свободного подъезда к месту хранения отходов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
