Какой угол наклона должен быть у канализационной трубы в частном доме

Введение

Для того, чтобы система работала нормально, нужно соблюсти такие факторы, как:

  • сечение и материал из которого выполнены трубы (обсадные ПВХ с резьбой для скважин),
  • вид их разводки (внутренняя или наружная).

Что в себя включает понятие: угол наклона трубы?

Если через уже смонтированный трубопровод, мысленно провести, идеально ровные горизонтальные линии, то получится геометрический угол.

Для его измерения не используют привычные для нас градусы. Угол, обеспечивающий наиболее выгодный уклон магистрали, согласно своду нормативных документов, рекомендуют замерять в сантиметрах на метр.

Возможно, кому-то такая система замеров покажется довольно сложной и непривычной, но это только на первый взгляд.

В действительности, он, попросту, показывает, на сколько сантиметров один конец метрового пустотелого предмета должен находиться выше другого.

По обыкновению, покатость канализационной трубы исчисляется простой дробью или десятичными цифрами.

Например:

120 будет соответствовать уклону – 5 сантиметров (один метр разделить на 20 сантиметров).

В десятичном выражении это будет выглядеть следующим образом — 0,02.

Многие домовладельцы не считают нужным позаботиться о том, чтобы сделать уклон магистрали оптимальным.

Думают, что при максимальном наклоне труб, стоки, например, с дачного умывальника (с подогревом) будут сливаться намного быстрее.

Это утверждение действует только по отношению к чистой воде.

А в канализационных стоках имеется огромное количество примесей различных фракций, у которых разная плотность, соответственно, перемещаются они по трубопроводу с отличной скоростью.

Именно, по такой причине не стоит делать, как слишком маленький, так и очень большой скос канализационного пустотелого предмета, что, неблагоприятно повлияет на эффективность работы системы в целом.

Нормы выполнения монтажной подушки

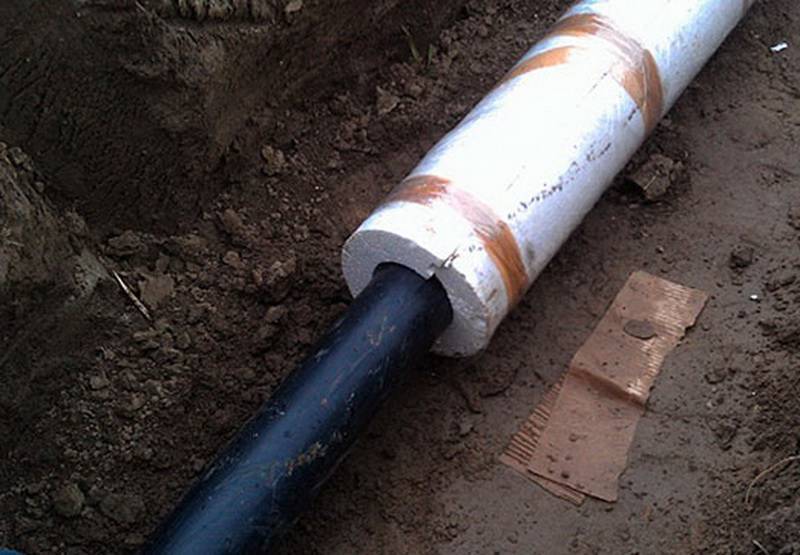

При монтаже наружной части стоков и укладывании в почву обязательно учитывать важность обеспечения подушки. Для этого обязательно прокапывают траншею глубже залегания непосредственно трубопровода, с учетом уклона и досыпки гравийной смеси и песка. Такую подушку обязательно утрамбовывают в точках ввода и вывода из трубы – около начальной точки и возле смотрового или коллекторного колодца

Такую подушку обязательно утрамбовывают в точках ввода и вывода из трубы – около начальной точки и возле смотрового или коллекторного колодца.

В областях распределения раструбных сочленений на протяженности всей коммуникационной линии формируют дополнительные приямки в подушке. Они нужны для равномерного распределения нагрузки и точного сохранения уклона канализации. Когда трубопровод уже уложен на место и зафиксирован, по боковым сторонам насыпают песок и постепенно утрамбовывают. После, возможно закапывать его, изъятым при выкопке канавы, грунтом.

Уклонный угол трубопровода канализационного отвода важен – если наклон более или менее нормативов, работа системы может быть нарушена. При укладке труб в горизонтальном положении, стоки не будут уходить в коллектор и способны стоять в унитазах и раковинах. Если угол будет превышен, то в системе могут быть нарушены водяные затворы, что чревато появлением посторонних запахов.

Гидравлический расчет канализационной сети

Задача гидравлического расчета состоит в том, чтобы при известном расходе воды подобрать диаметр труб и придать сети такие уклоны, при которых скорость движения потока была бы достаточной для перемещения загрязнений движущихся с потоком.

При гидравлическом расчете необходимо соблюдать следующие технические условия, т.е. принимать:

1) d кв min = 160 мм. , d ул min = 200 мм.

2) Расчетное наполнение – это отношение высоты слоя воды к диаметру трубы (h/d), которое соответствует пропуску расчетного расхода.

Для бытовой канализации и промышленной h/d max расч.) и расчетном наполнении (h/d).

V немет.труб max = 4 м/с

Vmin – минимально допустимая скорость, при которой не происходит заиливания труб и называют ее незаиливающей или самочищающей.

4) Уклоны труб (imin) – это тот уклон, который обеспечивает Vmin при расчетном наполнении (h/d).

5) Если в квартальной (дворовой) и уличной сетях течет расчетный расход(qрасч) меньше 10 л/с, такие участки называют безрасчетными, т.е. в них наполнение (h/d) получается меньше расчетного h/d, при этом скорость не определяется, а уклон принимается по СНиП 2.04.03-85:

квmin

Необходимо так же учитывать, что:

а) Увеличение уклона (i) уменьшает наполнение (h/d) при постоянном расчетном расходе, но увеличивает V и наоборот.

При расчете канализационной сети во всех случаях:

1)Наполнение (h/d) при конкретном расходе должно быть близким к расчетному наполнению, а

ü min глубину заложения сети

ü незаиливающую скорость

ü min количество перекачек

Гидравлический расчет выполняют, используя «Таблицы для гидравлического расчета канализационных сетей из пластмассовых труб» Карелин Я.А., 1986 г.

Таблица технических условий для гидравлического расчета канализационных сетей по СНиП 2.04.03-85

а) Правила пользования таблицами Я.А.Карелина

по заданному расходу (qрасч) по приложению 1, стр. 52 принимают предварительно диаметр (d) и уклон (i). Затем по приложению II.I стр. 14, соблюдая технические условия (по таблице А) определяют скорость (V), наполнение (h/d),и уклон (i) с интерполяцией, если значения qрасч отличается от табличных значений.

Пример 1:Для пропуска qрасч = 22,0 л/с определить: d, i и h/d по таблицам Я.А.Карелина.

Фрагмент табл. Я.А.Карелина стр. 14 прил. II.I

1) по прил. 1 (стр. ) при qрасч = 22,0 л/с определяем d =225 мм., 1000i = 4.

2) Затем по прил. II.I (стр. ) при d = 225 мм., соблюдая технические условия (по табл. А) при h/d = 0,6

Далее интерполируем Vx и 1000ix для qрасч = 22,0 л/с по формулам:

откуда iх = 1000ix / 1000 = 4,26/1000 = 0,00426.

Пример 2: Для пропуска qрасч = 8,2 л/с –участок безрасчетный 0,7-0,8 м/с (незаиливающая), уклон imin по техусловиям (табл.А).

После назначения d и i труб вычисляют «падение» (графа 5) равное произведению уклона на длину участка (i*l) гр.3 гр.4

Далее определяют отметку лотка трубы в начале участка (гр.14) равняется отметке поверхности земли H 1 нач (гр. 16), вычисленная по формуле. Отметка лотка трубы в конце участка 1-2 (гр.15) равна отметке лотка трубы в начале этого участка (гр.14) минус падение трубы (гр.5). Тогда глубина заложения в конце участка (гр.17) равна отметке поверхности земли в этой точке (гр.11) минус отметка лотка трубы в конце участка (гр.15).

Далее расчет ведется аналогично.

Поскольку глубина воды h на участке 2-3 больше чем на участке 1-2, то трубы соединяют по поверхности воды, т.е. отметка поверхности воды в начале участка 2-3 (гр.12) принимается одинаковой с отметкой поверхности воды в конце участка 1-2 (гр.13).

Средние глубины заложения труб (гр.18) определяют как среднеарифметическое гр. 16 и 17.

В точке 3 необходима проверка заглубления бокового притока. Если отметка поверхности воды бокового притока окажется меньше отметки поверхности воды в точке 3 главного коллектора, то на коллекторе в этой точке делают перепад и отметку поверхности воды после перепада приравнивают к отметке поверхности воды в боковом притоке.

Как определяется точное значение

Для некоторых, расчет уклона может показаться сложным, а все потому, что в справочных изданиях норма уклона указана в виде дробей 0,04 или 0,008. Если вы привыкли ориентироваться по градусам, то эти цифры могут быть и вовсе не понятны. На самом деле все просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, тогда получится результат высоты всего уклона на всей продолжительности трассы. Вот для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем ее начала необходим перепад, вот как это выглядит в цифрах:

Н = 7,6 × 0,07 = 0,53 м, то есть 53 см
Расчет уклона трубы

Сейчас читают

Расчет наполняемости трубы

Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчетный метод, при этом используются показания рекомендованные в СНиП. Однако, в некоторых случаях, его можно высчитывать по очень простой формуле:

V √ H/d ≥ K

В этом случае «К» будет обозначать коэффициент уклона, «V» скорость движения стоков внутри трубы, «Н» мера наполнения трубы и «d» диаметр труб.

Обратите внимание! Во время расчетов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше «К». Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.
Как правильно отмерять

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек. Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.
Как правильно отмерять

Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои четкие показатели:
50Ø – 3 см/м.
100Ø – 2 см/м.

Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? В этом случае нельзя ориентироваться просто по уровню пола. Они не всегда идеально ровные, поэтому использовать их, как эталон, не следует. Лучше всего применить лазерный уровень или хотя бы пузырьковый. Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.

Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации:
50Ø мм – будет иметь оптимальный показатель 0,03.
85Ø — 100Ø мм – будет иметь 0,02.
Для отвода стоков из умывальника используются трубы 40Ø — 50Ø мм. Для них оптимальный уклон 0,035, а минимальный 0,025.
Для отвода стоков с унитаза используется труба 100Ø мм. Для нее оптимальным уклоном будет 0,012 или 0,02.

Какой должен быть уклон

Как понять, что такое уклон трубы? В СНиПе он прописан в долях — в виде десятичных добей. Выгладит это так: 0,03 или 0,008. Расшифровываются цифры так: это разница высот двух концов метрового куска уложенной канализационной трубы. Цифра 0,03 обозначает, что один конец метровой трубы приподнят на 3 см. Соответственно, цифра 0,008 говорит о том, что один край приподнят на 0,8 см или на 8 мм.

Рекомендованный уклон канализационной трубы разного диаметра (50 мм, 100 мм, 150 мм)

Трубопровод обычно намного длиннее одного метра. Вычислить насколько один его конец должен быть выше другого, можно умножив выбранный уклон на длину трубопровода. Например, укладывать будем канализацию с уклоном 3 см/м, длина ее — 25 м. Это значит, что дальний конец ее будет опущен на 3 см * 25 м = 75 см.

Зависимость от диаметра трубы

Канализационные системы делят на внутренние — смонтированные в квартире или доме, и внешние — которые уложены на улице. И в том и в другом случае необходимо выдерживать требуемый уклон канализационной трубы. Когда так говорят, имеют в виду, рекомендованный санитарными нормами показатель. Он зависит от диаметра используемых труб: чем меньше сечение,тем больший наклон надо придать.

Диаметр канализационных трубНормальный уклонНаименьший допустимый
50 мм0,035 (3,5 см)0,025 (2,5 см)
100 мм0,02 (2 см)0,012 (1,2 см)
150 мм0,01 (1 см)0,07 (7 мм)
200 мм0,008 (0,8 см)0,005 (0,5 см)

В таблице указан уклон канализационной трубы, который обеспечит нормальную работу системы. Если по каким-то причинам сделать требуемый угол наклона не получается (бывает на участках со сложным рельефом), можно угол уклона уменьшать до указанной граничной нормы. Шанс получить проблемы возрастает, но не сильно.

Что делать, если уклон получается больше чем требуется

Иногда сделать требуемый уклон не получается — разные бывают условия. В таком случае есть два варианта решения:

  • Укладывать трубу как получается (но перепад на метре не должен быть больше 15 см на метр) и надеяться, что все будет работать. При большом уклоне рекомендуется на трассе устанавливать через некоторое время тройники с отводами вверх — чтобы была возможность чистить засоры. Вероятность их образования при больших уклонах канализационной трубы велика.
  • Укладывать трубу с рекомендуемым уклоном на таком участке, на котором это возможно, затем ставить перепадный колодец, снова из него выводить трубу под нужным уклоном. Таких колодцев может понадобиться несколько.

Первый вариант более дешевый в устройстве, но он предполагает частые засоры в трубах. Конечно, при интенсивном использовании канализации (большое количество воды), проблем может и не быть, все может работать без проблем. Но это — скорее исключение. Кстати, при использовании пластиковых труб вероятность засоров становится ниже — они имеют гладкие стенки, на которых осадки образуются редко. Второй вариант — более затратный трудоемкий, но он гарантирует работоспособность системы.

Калькулятор уклонов

Теория

Для того чтоб посчитать уклон для вас, для начала, нужно знать расстояние

(L) ипревышение (h). Дальше следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = м дорога поднимается на h = 30 м:

Уклон дороги = 30/ ⋅ = 6%

Чтобы вычислить превышение

(h), нужно знатьрасстояние (L) иуклон (в процентах, в промилле либо в градусах).

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, ежели расстояние L= 5м, а угол наклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Для того чтоб посчитать расстояние

(L) нужно знатьпревышение (h) иуклон (в процентах, в промилле либо в градусах).

Пример

Для примера посчитаем расстояние (L), которое будет нужно стальной дороге, чтоб подняться на (h =) 6 м при угле подъёма 30‰:

  1. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. Технический жд словарь.&#;— Москва: Государственное транспортное жд издательство, &#;— &#;с.
  2. Александр Михайлович Прохоров. Большой энциклопедический словарь.&#;— Научное изд-во «Большая Русская энциклопедия», &#;— &#;с.
  3. Алексей Владимирович Скворцов, Павел Иванович Поспелов, Андрей Александрович Котов. Геоинформатика в дорожной отрасли.&#;— Алексей Владимирович Скворцов, &#;— С.&#;&#;— &#;с.
  4. С. К. Боголюбов. Черчение.&#;— Рипол Классик.&#;— С.&#;&#;— &#;с.&#;— ISBN
  5. Р. Мубаракшин. Знаете ли вы дорожные знаки? Все про дорожные знаки и разметку. Редакция года.&#;— Litres, &#;— С.&#;9.&#;— 99&#;с.&#;— ISBN

Каким образом подобрать угол наклона

На первом этапе рассчитывается диаметр трубопровода на разных участках. Для подключения сантехнических приборов в частном доме или квартире применяют трубу 40 мм. Центральный стояк делают диаметром 110 мм. Такой же размер используется для подключения унитаза. Патрубок для ванной или душа – 50 мм. Отводы от стояка – 65-75 мм.

Исходя из расчетных диаметров подбираются уклоны для разных участков магистрали канализации. Дополнительно учитывают следующие рекомендации для отдельных сантехнических приборов:

  • Унитаз, биде. Соотношение перепада высоты к 1 м.п. – 1:20.
  • Комбинированный слив ванной, мойки душа – 1:48.
  • Раковина на кухне – 1:36.
  • Отдельное подключение душа и ванной – 1:30.

3D-модель уклона канализационной трубы

Для подключения сливов стиральной и посудомоечной машины применяются гибкие шланги. Поэтому угол уклона для них не учитывается. Для центрального стояка, его горизонтальной части, наклон не нормируется в пунктах ГОСТ. Рекомендуется делать средний перепад высот – 5-7 мм на 1 м.п.

Важно: на начальную скорость потока сточных вод влияет высота расположения слива сантехнического прибора. Поэтому уклон канализационной трубы для ванной должен быть больше, чем для раковины на кухне.

Выполнение работ

Для разбора старой канализации нужно:

  1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
  2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
  3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
  4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

  1. нарезать трубы на нужные длины;
  2. края зачистить наждачной бумагой, обезжирить;
  3. в необходимых местах нанести клей;
  4. соединить;
  5. оставить до полного высыхания – 1 час.

Второй способ:

  1. нарезать трубы, зачистить их;
  2. нагреть паяльное устройство до 260 градусов;
  3. зафиксировать соединитель и трубу на паяльнике;
  4. соединить в разогретых местах;
  5. проверить швы.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.

При этом:

  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический приборДиаметр трубы, в миллиметрахНаклоны
ОптимальныйМинимальный
Раковина400.0350.025
Унитаз1000.020.012
Ванна, умывальник, писсуар40-500.0350.025
Мойка400.0350.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрахОптимальный уклон, в метрах на 1 м длины трубыНаклон в условиях особых, в метрах на 1 м длины трубы
1500.0080.007
2000.0070.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой. Итак, смотрим на схему

Итак, смотрим на схему.

  • В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
  • Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
  • Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Уклон при монтаже внутренней канализации

К внутренней канализации относится часть общей канализационной системы от точек сброса стоков внутри здания до первого колодца в наружной сети. Сюда входят отводы, стояки и коллекторы (выпуски). Отводы соединяют сифоны сантехоборудования с вертикальными стояками, а коллекторы принимают сточные воды из стояков и сбрасывают в наружную канализационную сеть. При монтаже отводов или коллекторов необходимо располагать трубу под уклоном.Общая схема внутренней канализации

Уклон коллекторов располагается в интервале 0.01–0.05. Оптимальное значение – 0.02.Уклон отводов составляет 0.01–0.05 для невентилируемых отводов и не менее 0.005 для вентилируемых.

Максимальная величина уклона – 0.15 (за исключением отводных трубопроводов длиной до 1.5 м). На подрабатываемых территориях углы наклона отводов и коллекторов устанавливают с учетом предполагаемой осадки земной поверхности.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.

Источники

  • https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
  • https://vseotrube.ru/kanalizatsiya/uklon-v-chastnom-dome-i-kvartire
  • https://truby-moskva.ru/kak-rasschitat-uklon-kanalizatsionnoj-truby.html
  • http://okanalizacii.ru/sistemy/uklon-kanalizacii-na-1-metr.html
  • https://kanalizaciyadoma.com/montazh/uklon-kanalizatsii-v-chastnom-dome-kakoy-dolzhen-byt.html
  • https://poweredhouse.ru/uklon-kanalizacionnoj-truby-dlya-vnutrennej-i-naruzhnoj-kanalizacii/
  • https://glav-dacha.ru/uklon-kanalizacionnoy-truby/
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
