Канализационные трубы разных цветов: их назначение и отличия

1 Какими бывают канализационные системы?

Все системы отвода продуктов жизнедеятельности человека должны быть подобраны с учетом длительного ее использования. Материалы, применяемые при монтаже, обязательно должны иметь большой срок эксплуатации и соответствовать всем требованиям размещения внутри здания или вне его.

Условно систему канализации можно разделить на:

  • внутреннюю, где обеспечивается сбор нечистот и вывод их из жилого помещения или другого объекта строительства;
  • общедомовую, в которой установлены системы вывода отходов из здания и перенаправления их в центральную или общегородскую систему стоков;
  • внешнюю, обеспечивающую доставку нечистот от строений к очистным сооружениям.

Подготовительный этап при установке труб

Прежде всего, надо составить схему будущей коммуникационной системы, выполнить расчёты расходников, подсчитать количество и размеры фитингов, деталей, необходимых для работы. Кроме прямых труб, выпускается ещё много соединительных элементов для удобного монтажа канализации. Они бывают разных размеров и конструкций.

Основные их виды:

  • крестовины и тройники для создания разводки труб;
  • муфты и компенсаторные патрубки, которые нужны для проведения ремонтов;
  • редукции для соединения труб с разными диаметрами;
  • поворотные отводы;
  • пластиковые люки для ревизии и очистки от засоров.

При составлении плана надо в тех местах, где необходимы повороты, предусмотреть плавный переход – вместо одного прямоугольного соединения поставить два фитинга по 45 градусов. Это позволит избежать засоров.

При закупке труб и дополнительных деталей надо подсчитать расход материалов с запасом, приблизительно на 15% больше, чтобы затем не получились простои в работе. При грамотной подготовке монтажные работы можно провести в частном доме за несколько дней, а в квартире за несколько часов.

Особенности диаметра и размера трубы для канализации

Диаметр канализационных труб ПВХ

D – наружный диаметр трубы; Dy – внутренний диаметр трубы; Dр – наружный диаметр раструба; Lр – длина раструба; L – длина трубы без раструба; L1 = L+Lp

Диаметр канализационных труб ПВХ является основным параметром при их выборе, и это не зависит от того, обустраивается сточная система внутренняя или наружная . Стоит отметить, что разный размер труб означает то, что, они предназначены для различных задач. Не забывайте, что устройство канализационной системы будет легким и правильным, если грамотно подобрать типоразмер.

Диаметр канализационных труб ПВХ таблица

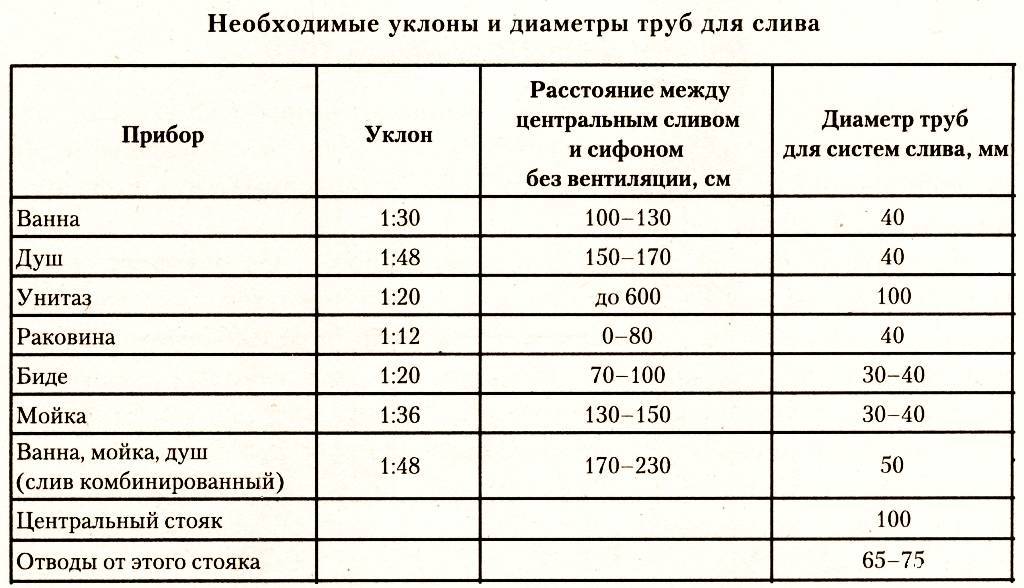

Согласно данным таблицы, для слива из ванны должна быть использована труба диаметром 40 мм под уклоном 1,3 см, далее:

  • душ – диаметр 40 мм, уклон 1,48 см;
  • унитаз – 100 мм/1,2 см;
  • раковина – 40 мм/1,12 см;
  • биде – 30-40 мм/1,2 см;
  • мойка – 30-40 мм/1,36 см;
  • комбинированный слив – 50 мм/1,8 см;
  • центральный стояк – 100 мм;
  • отводы от стояка – 65-75 мм.

К параметрам трубопровода относится:

  • внешний диаметр;
  • внутренний диаметр;
  • условный проход – означает внутреннее сечение;
  • номинальное сечение.

Таблица размеров канализационных труб ПВХ

Поможет понять, какие бывают размеры канализационных труб ПВХ таблица.Посмотреть ее можно ниже:

Размеры канализационных труб ПВХ – Таблица 1

Размеры труб для наружной канализации никак не регламентируются, единственная рекомендация заключается в том, что ее диаметр не должен уступать размеру окружности наружной магистрали. Например, в частных домах могут быть использованы трубы 110-250 мм в диаметре, а в системах интенсивной нагрузки еще больше (около 400 мм).

Размеры канализационных труб ПВХ – Таблица 2

Немалое значение в эксплуатации имеет и толщина материала, она зависит от класса жесткости, к которому принадлежит труба. Если говорить о толщине стенок, то для обустройства канализации внутреннего типа нет конкретных нормативов, но при этом в самотечных системах не желательно использовать трубы тоньше 1,8 мм.

Плюсы и минусы оранжевых и серых труб

Соединение труб

Немаловажной особенностью характеристик труб является их соединение между собой. Оранжевые трубы соединяются один к одному вплотную, в отличии от серых

Под действием высокой температуры воды серые трубы со временем могут деформироваться и увеличиться в диаметре. Чтобы труба в стыках не протекала используют резиновый уплотнитель внутри раструба.

Прочность. Однослойные ПВХ серые трубы не могут выносить давления грунта, поэтому установив их снаружи дома, она может просто лопнуть под мерзлым грунтом.
Оранжевая имеет многослойную стенку и не боится тяжести промерзшего грунта.

Теплопроводность. Серые трубы имеют хорошую теплопроводность. Оранжевая основа слоя из полихлорвинила имеет пористую структуру, поэтому и теплопроводность значительно меньше, чем у серых ПВХ труб.
Серая труба ПВХ устойчива к высоким температурам, как уже было сказано выше, в то время как оранжевая труба менее прочна к перепадам и высокому градусу сточных вод.
Полимерные серые трубы обладают хорошей шумоизоляцией. Есть специальные трубы с дополнительным слоем стенки для шумопоглощения, но такие трубы стоят намного выше стоимости обычной серой трубы.

Давление от транспортных путей. Что касается магистрали, которая возможно тянется по направлению вместе с вашими трубами наружной канализации, то здесь все очевидно. Плотность трубы должна быть максимальной, и следовательно, оранжевого цвета.

Можно сделать выводы, что трубы следует использовать по их прямому назначению, а не в целях экономии. Дороже выйдет. Взвесив все условия их будущего размещения, вы с уверенностью сможете определить какого цвета труба вам подойдет.

Ремонт и строительствоКомментировать

Плюсы и минусы оранжевых и серых труб

Соединение труб

Немаловажной особенностью характеристик труб является их соединение между собой. Оранжевые трубы соединяются один к одному вплотную, в отличии от серых

Под действием высокой температуры воды серые трубы со временем могут деформироваться и увеличиться в диаметре. Чтобы труба в стыках не протекала используют резиновый уплотнитель внутри раструба.
Прочность. Однослойные ПВХ серые трубы не могут выносить давления грунта, поэтому установив их снаружи дома, она может просто лопнуть под мерзлым грунтом. Оранжевая имеет многослойную стенку и не боится тяжести промерзшего грунта.
Теплопроводность. Серые трубы имеют хорошую теплопроводность. Оранжевая основа слоя из полихлорвинила имеет пористую структуру, поэтому и теплопроводность значительно меньше, чем у серых ПВХ труб. Серая труба ПВХ устойчива к высоким температурам, как уже было сказано выше, в то время как оранжевая труба менее прочна к перепадам и высокому градусу сточных вод. Полимерные серые трубы обладают хорошей шумоизоляцией. Есть специальные трубы с дополнительным слоем стенки для шумопоглощения, но такие трубы стоят намного выше стоимости обычной серой трубы.
Давление от транспортных путей. Что касается магистрали, которая возможно тянется по направлению вместе с вашими трубами наружной канализации, то здесь все очевидно. Плотность трубы должна быть максимальной, и следовательно, оранжевого цвета.

Можно сделать выводы, что трубы следует использовать по их прямому назначению, а не в целях экономии. Дороже выйдет. Взвесив все условия их будущего размещения, вы с уверенностью сможете определить какого цвета труба вам подойдет.

Источник

Диаметр труб

При составлении проекта, специалисты рекомендуют предварительно поинтересоваться, какой диаметр труб будет актуален в заданной сфере применения:

  • Для больших коттеджей или многоэтажных домов диаметр водопроводных магистралей исчисляется в сотнях метров (от 200).
  • Водопроводные конструкции сечением в 20-32 мм хорошо используются при строительстве жилых домов и магазинов. Они обладают высокой пропускной способностью и возможностью задать правильные формы.
  • Небольшие дома оснащаются трубами сечением в 20 мм (для отопительной системы) или 16 мм (для водопровода).
  • Для стояков подбирается сечение в 25 мм.
  • В централизированной системе отопления применяются трубы сечением в 25 мм.
  • Укладка теплого пола производится из труб сечением до 16 мм.

Если сечение труб превышает расчетные параметры, это повлечет дополнительные затраты на материалы. При маленьком сечении появляются проблемы с напором.

Ассортиментная линейка труб представлена изделиями сечением от 16 мм до 120 см, последний вариант служит для прокладки промышленных магистралей. В домашней сети обогрева применяются трубы с параметрами 16-32 мм, водосточной системе – от 40 до 110 мм. При выборе внутреннего диаметра, учитывается толщина стенок.

Для проведения приблизительного расчета полипропиленовых труб, используется специальная формула:

, где Q общ. – максимальные затраты воды.

v – скорость транспортировки (1,5-2 м/с для толстостенных конструкций и 0,7-1,2 м/с для тонкостенных).

При проведении расчетов рекомендуется использовать максимальные показатели скорости транспортировки, так как гладкая поверхность ПП труб почти не имеет сопротивления.

При проведении расчетов для подвода магистралей к многоквартирным домам, специалисты руководствуются проверенными временем решениями:

  • Для пятиэтажек применяются трубы сечением в 25 мм.
  • Девятиэтажные дома оснащаются трубами в 32-мм.
  • Конструкции с большим сечением служат для подвода воды к многоэтажным постройкам, а для теплотрасс исключено использование полипропилена, так как на подающей трубопроводной линии теплоноситель периодически нагревается до такого уровня, что даже армированные конструкции не выдерживают подобных нагрузок.

Для выяснения внутреннего сечения ПП трубы, если об этом нет информации на упаковке, рекомендуется рассчитать соотношение наружного и внутреннего параметра. Например, при внешнем сечении в 1,6 см, внутренние параметры составят 1 см, при 2 см – 1,5; при 6,3 см – 5; при 12,5 см – 10 и пр.

Сортамент труб из ПП:

Примечание: трубы PN25 разрабатываются алюминиевой прослойкой, представленной простой или перфорированной лентой со сквозными зазорами. Перфорированные конструкции обеспечивают прочность соединение всех прослоек без применения клея. Алюминий может быть смещен к внешнему покрытию или симметричен внутреннему и внешнему слою. Это определяет сборку магистралей.

Какие бывают канализационные трубы

Канализационные трубы по применению делятся на 2 типа:

  • для внутренней разводки;
  • для наружной сборки.

По материалу изготовления:

  • чугунные;
  • пластиковые.

Чугунные канализационные трубы и соединительные детали к ним выпускаются как для внутренней разводки, так и для монтажа наружных линий. Изделия из чугуна отличаются высокой прочностью, длительным сроком службы.

При этом высокая стоимость материалов, шероховатость внутренней поверхности, большой удельный вес чугуна являются недостатками деталей этого вида.

Продукция из пластика все прочнее занимает лидирующее место в этом направлении. Пластиковые трубы и фитинги изготавливают из разных материалов:

  • поливинилхлорида (ПВХ);
  • полипропилена (ПП);
  • полиэтилена (ПЭТ).

Канализационные трубы ПВХ бывают напорными и безнапорными. Первые выпускаются с утолщенной стенкой, ребрами жесткости, увеличивающими прочность. Работают такие трубы с перепадами давления. Окраска — оранжевая.

Безнапорные трубы устанавливают в магистралях, рассчитанных на самотек, а также используют во внутренней разводке.

Гофрированные — используются при изменении направления линии без применения фитингов. Внутри — гладкая поверхность, снаружи — ребра жесткости, защищающие от разрушения при увеличенных динамических нагрузках.

Полипропиленовые (ПП) — характеризуются высокой прочностью, способностью выдерживать температуру до 100°С, устойчивостью к растворам бытовой химии. Устанавливаются в любых помещениях, их рекомендуется монтировать с целью приема стоков от посудомоечных и стиральных машин.

Усиленные гофрированным слоем, применяются при сборке наружных магистральных линий. Между собой соединяются муфтами.

Полиэтиленовые (ПЭТ) — сдвоенные гофрированные трубы применяются при монтаже линий за пределами помещения. Запас прочности позволяет монтировать их на глубину 10-15 м. Диапазон сечения — от 63 до 1200 мм.

Полипропилен в нашей жизни

Благодаря своей экологичности универсальный материал встречается в повседневной жизни на каждом шагу – тара, пищевые пакеты, биотуалеты, детали для автомобилей, трубы разного назначения. Изделия из полипропилена отличаются легкостью, прочностью и долго сохраняют эстетическую привлекательность.


Ширпотреб из полимеров

Материал, не подвергавшийся воздействию ультрафиолета, подлежит вторичной переработке, после которой теряется лишь 10% первоначальных свойств (поэтому трубы из вторсырья не производятся), при снижении стоимости на 30%. Использование вторичных полимеров позволяет решить проблему уменьшения и утилизации твердых бытовых отходов.

Характеристики материала

Сейчас полипропиленовые трубы для канализации приобрели просто бешеную популярность в сравнении с чугунными благодаря некоторым свойствам:

  • устойчивость к горячей воде до 75–80 °C, что особенно ценится обладателями стиральных машин;
  • благодаря низкой теплопроводности на поверхности не образуется конденсат;
  • чрезвычайная легкость –1 п/м трубы 110х весит почти 5 кг, что позволяет проводить погрузку/разгрузку, складирование и монтаж собственными силами;
  • идеально гладкая внутренняя поверхность препятствует образованию разного рода отложений, поэтому диаметр и скорость движения внутри остаются неизменными;
  • нейтральны к агрессивным веществам;
  • пластичность – при замерзании воды стенки трубопровода расширяются, при оттаивании принимают прежние параметры;
  • гасят шум и вибрацию, характерные для металлических трубопроводов;
  • не подвержены коррозии.

Ребристая снаружи и гладкая внутри Относительная мягкость полипропиленовых труб позволяет использовать их, кроме дома, также для укладки в грунт. Необходимая кольцевая жесткость придается им за счет внешней гофрированной поверхности, внутренняя остается гладкой – подобное усиление позволяет закапывать трубопровод на глубину от 0,7 до 2 м.

Благодаря гладкой внутренней поверхности, обеспечивающей отличную проходимость, уклон можно делать минимальным. В результате уменьшается глубина прокладки и, следовательно, стоимость земляных работ, особенно на тяжелых грунтах.

Дно траншеи выполняется из песчаной подушки толщиной до 20 см, благодаря которой при значительных динамических нагрузках труба слегка изгибается. Двухслойные трубопроводы настолько «выносливы», что могут располагаться даже под автострадами.

Добавляя в материал цветной пигмент, производитель визуально обозначил сферу использования изделия. Так трубы канализационные из полипропилена для внутренней эксплуатации обычно серого цвета, для наружной – оранжевого/терракотового.

Конструктивные различия состоят в следующем:


Разница очевидна

  • трубы для внутренней системы ровные и соединяются в целое фитингами методом пайки;
  • трубы наружной канализации имеют с одной стороны раструб, который и определяет способ монтажа.


Раструб при ближайшем рассмотрении

Какие типы труб Aquatherm Fusiotherm сегодня существуют?

1.

2.

3.

Труба Fusiotherm Faser, армированная стекловолокном. Этот вид представлен однослойной трубой, которая применяется на практике чаще остальных. Ее можно встретить как для прокладки горячей питьевой воды, так и холодной. Она имеет зеленый цвет, диаметр составляет от 16 до 20 мм, поставка происходит штангами по 4 метра или по 6 метров. Труба Fusiotherm Stabi, армированная алюминием. Этот вид трубы отличается от предыдущей уменьшенной стенкой и в основном применяется для холодной воды. Она также окрашена в зеленый цвет, ее диаметр может колебаться от 20 до 450 мм, а форма поставки в штангах по 4 метра и по 6 метров. Труба Fusiotherm обыкновенная. Этот вид однослойной трубы на сегодня самый простой. Она имеет увеличенную стенку и высокую стойкость к температуре. Цвет трубы зеленый. Диаметр составляет от 16 до 25 мм, поставка в штангах по 4 метра.

Характеристики труб

Характеристики Канализационных пластиковых труб похожи

Но беря во внимание среду использования есть маленькие, но значимые различия. Для начала рассмотрим серую канализационную трубу ПВХ 110 мм

Канализационная труба ПВХ 110 мм

Труба диаметром 110 мм очень распространена и устанавливается в роли центрального слива в своих домах или центрального стояка в многоэтажках. Внутренний диаметр составляет 105 мм, при толщине стенки 2,2 мм. Материал, из которого производят трубу, называется самозатухающий поливинилхлорид. Его применяют также в производстве пластиковых окон и дверей, изоляции для проводов, линолеума и др, таким образом материал который не поддерживает горение. Разбег температуры при которой можно ее использовать составляет от -10 до +95 градусов Цельсия. Ударная прочность составляет два килограмма на один погонный метр.

Переходы для труб конализации

Серая канализационная труба диаметром 50 мм. Размер внутреннего диаметра составляет 45 мм с аналогичной толщиной 110-й трубы. Также похож и материал изготовления, а температура эксплуатации составляет от -40 до +90, что позволяет использовать ее в уличных условиях. Ударопрочность составляет 2,2 кг на один метр погонный.

Данные ПВХ трубы используются для прокладки канализации внутри помещения. Монтаж их довольно прост и быстр. Проводится путем раструбного соединения. Для соединения между собой применяется различный фитинг (крестовины, тройники, муфты и тд.). Выпускаются данные изделия длиной одной секции от 25 см до 300см.

Рыжая канализационная трубы применяется для укладки канализации на улице.

Данный вид трубы подразделяется на три класса:

  1. Легкий тип. Прокладывается вдоль тротуаров или парковых зон на глубину не более двух метров.
  2. Средний тип. Проходит под участком дороги или тротуаром с малой проходимостью людей и транспорта. Ложится до шести метров в глубину.
  3. Тяжелый тип. Прокладывается под зданиями или дорогами на глубину до восьми метров, с плотным графиком движения автотранспорта.

В продажу трубы поступают следующими размерами: длина от одного метра до шести, наружный диаметр от 110 до 500 миллиметров, но чаще всего применяют диаметром 160 мм и толщина стенки от 3,2 мм до 14,6.

Исходя из вышеперечисленного, при использовании данных труб при прокладке канализации в земле утеплять нужно только серую канализационную трубу диаметром 110 мм.

Способы соединения труб из ПВХ в зависимости от их диаметра

Если окружность трубы не превышает 63 мм, то для их соединения допускаются следующие технологии соединения:

  1. раструбная сварка – принцип заключается в помещении предмета меньшего размера в тот, который больше;
  2. муфтовая сварка – используется дополнительная деталь в виде муфты.

Так выглядит муфта

В некоторых моделях предусмотрены резьбовые соединения, а для их использования требуются фитинги с раструбом.

В случае с трубами более 63 мм в диаметре, используется метод сварки встык. Здесь не нужно никаких муфт, тем не менее, надежность соединения ничем не уступает аналогичным методам.

Если следовать изложенным рекомендациям, то вы справитесь с выбором и монтажом элементов канализации.

Оранжевые канализационные трубы

Они имеют несколько слоев плотности стенки, поэтому намного прочнее серых. Применяются для наружного монтажа канализационной системы и абсолютно оправдано как производителями так и домочадцами. Коричневые трубы предназначенные для наружного монтажа разделяют на две категории. Их основное отличие — это плотность стенки:

  1. Плотность стенки 3 мм класса SN4 (прокладка труб на глубине от поверхности в диапазоне от 0,8 до 6 м)
  2. Плотность стенки 3,2 мм класс SN8 (прокладка труб осуществляется от 0,8 и более 6 м)

Монтируются оранжевые трубы по направлению стоков. Коричневая и серая труба не восприимчива к химическим веществам и другим разрушительным процессам связанных с коррозией.

Цвета труб и сфера применения

Из-за агрессивности среды, которые переносят стоки по канализационным трубам, к ним предъявляют серьезные требования: материал изготовления – чугун, ПЭ (полиэтилен), ПП (полипропилен), ПВХ (поливинилхлорид), керамические, асбестоцементные. Все они должны быть прочными и долговечными и у каждого вида труб свое предназначение. Для того, чтобы облегчить выбор производители, обозначили канализационные трубы разными цветами.

Серые

Серая труба, как и труба белого цвета, пригодна только для внутренней проводки, для наружной канализации она совершенно не походит, так как боится низких температур и если образуется ледяная пробка, это может привести к непредсказуемым последствиям.

Серая труба производится из полихлорвинила, не боится коррозии, по весу не тяжелая, легко поддается монтажу, в плане эстетки вполне имеет нейтральный цвет. По размеру трубы бывают разными, а вот в диаметре у них есть ограничения.

Рыжие

Этот вид трубы предназначен для внешней канализации, изготавливается из ПВХ (полихлорвинил), в диаметре бывает 110, 125, 150 мм – стандарт для таких труб. По длине они могут быть размером 500, 1000, 2000, 6000 мм. Большие размеры труб предназначены для создания систем канализации с большим проходным сечением, ливневой канализации и водопропускных сооружений. Толщина такой трубы составляет 3,2 мм. Такую трубу можно закладывать на глубину до 4 м. Температурный режим от -10 до + 60. Труба гладкая с раструбом, по классу жесткости SN 4, состоит из нескольких слоев. Она идеально подходит для наружной канализации.

Материал, из которого изготавливается труба, прочный, долговечный, устойчивый к коррозии и не боится воздействия вредных микроорганизмов. Такая труба внутри имеет гладкую структуру, что способствует без задержки пропускать различные стоки. Несмотря на жесткость и прочность, ее не прокладывают под магистралями, так как она не выдержит давление, прогнется и вызовет засор и в последующем поломку. Хотя ребристая поверхность и много слоев дает дополнительный шанс выдерживать большое количество грунта.

Эта труба более высокой стоимостью, но и срок службы у нее высокий – около 50 лет.

Черные

Трубы черного цвета из полиэтилена высокого давления могут быть использованы как внутри помещения, так и в наружной проводке. Чаще они находят применения как трубы, в которые прокладывают коммуникационные кабеля для защиты от влажности. Черные трубы не подходят для проводки водопровода, так как они не могут выдержать большого давления. Если же проводятся вода без напора, то ее можно использовать. В основном ее используют для канализационных стоков от внутренней канализации. Бывает она в бухтах по 40 -50 м и диаметр 110, 160 и 200 мм. Есть еще и специальные черные трубы с перфорированием, предназначенные для подземного дренажа.

Зеленые

Такие трубы чаще изготавливают из чугуна, так как этот материал отличает высокая прочность и долговечность. Есть трубы и пластмассовые. Стенки у таких труб прочные, рассчитаны на то, чтобы выдержать большой слой грунта, имеют перфорацию (дренажные отверстия). Используют такие изделия для подземного дренажа – они собирают грунтовые воды, выдерживают перепады температур.

Синие

Синие трубы часто применяют для прокладки системы отведения дождевой, талой воды внутри отапливаемых жилых, а также производственных зданий. Такие трубы невероятно прочные, так как стоякам и водоотводящим трубам требуется выдерживать давление потока воды в случае засоров и переполнений системы.

Белые

Изделия белого цвета для канализации находят применение не так часто, реже даже чем черные. Если нет возможности скрыть внутренний трубопровод, то берут трубы белые, так как серые сложно вписать в интерьер помещения ванной комнаты или кухни. О качестве этих труб не надо беспокоиться, они также отвечают параметрам внутренней установки помещений, как и серые.

Температурный нагрев выдерживают до 950, при выборе такой трубы не стоит переживать за ее сохранность. Шумоизоляция на высоте, диаметр трубы разнообразный в ассортименте: от 32 мм до 150 мм. По длине от 150 и до 5000 мм. Толщина слоя где-то 2,7 мм и конечно труба имеет раструб с резиновым кольцом, что монтаж стыковки делает герметичным. К таким трубам легко подбираются различные фитинги и соединения.

Когда известно, для каких целей нужна канализационная труба, будь-то внутренняя или внешняя проводка, и известен нужный диаметр и размер, собрать и подвести трубы не составит труда, тем более для этого не потребуются никакие специальные инструменты и приспособления.
