Строительство кухонной печи со щитком своими руками
Используя порядовки, составленные профессиональными печниками, можно заняться строительством дачного очага своими силами. Новичкам рекомендуем предварительно изучить все тонкости печной кладки и приготовления раствора.
Бюджетная отопительно-варочная печь
Внешний вид дачной печи с плитой и щитком
Эта простая модель работает в зимнем и летнем режимах. В летнее время года каналы щитка перекрывают задвижкой, расположенной в 7 ряду, и пускают горячие газы сразу в трубу. Для строительства нужны такие материалы и печные приборы:
- 290 штук красного керамического кирпича;
- колосники 24*25 см;
- топочная дверка 25*18 см;
- поддувальная дверка 13*13 см;
- кухонная чугунная плита с конфорками 72*29 см;
- три задвижки 13*13 см.
Схема кладки первых девяти рядов
Кладка с 10 по 21 ряд
Верхние ряды кладки
Простая печь со щитком в торце
Щиток располагают не только сбоку, но и в торце конструкции. Такой вариант считается наиболее простым и идеально подходит для летней кухни или небольшого дачного домика. В модели, представленной на первой схеме, нет поддувала, она работает по принципу «голландки» – воздух в топочную камеру поступает только через щели в дверке. При необходимости высоту стояка несложно увеличить или уменьшить, добавив или сократив несколько рядов. Сквозные отверстия под печью – шанцы, повышают теплоэффективность и увеличивают пожаробезопасность.
Печь с торцевым щитком: 1 – щиток, 2 – щанцы, 3 – плита
Разрез дачного очага и принцип движения газов
Порядовая схема отопительно-варочной печи
Заключительные ряды
На основе этой простейшей модели разработана усовершенствованная конструкция с колосниковой решеткой и поддувалом. В этой схеме первый сплошной ряд укладывают непосредственно на фундамент.
Усовершенствованная модель с поддувалом
Порядовка с поддувалом и решеткой
Продолжение схемы
Для строительства одной из этих модификаций нужно приобрести:
- 220 штук красного кирпича;
- топочную дверку 21*25 см (для модели без поддувала с отверстиями);
- плиту 41*71 см;
- задвижки 13*13 см;
- колосниковую решетку и поддувальную дверку (только для второго варианта).
На основе этой же схемы также разработана кухонная помощница с водогрейным баком и духовкой.
Кухонная плита с водогрейным бачком
Модификация с духовкой вместо бака
Пристройка щитка к металлической печи
Современные отопительно-варочные печи из чугуна и стали тоже можно сделать более эффективными, пристроив к ним кирпичный щиток. Такой нехитрый ход позволит дополнить конвекционную печь греющей стенкой и сократить расход топлива. Строительство в этом случае сводится к кладке стояка с дымооборотами, к которому подключают печную трубу металлического теплогенератора. Если в доме две комнаты, то отопительный щиток устанавливают в простенке между ними.
Чугунная дровяная плита с кирпичным щитком
Более сложные схемы отопительно-варочных печей со щитком включают лежанку, сушильную камеру, дополнительную топку и другие детали, делающие домашний очаг функциональным и удобным. Однако каждый дополнительной модуль увеличивает массу постройки и расход топлива. Любой выбранный проект советуем согласовать со специалистом, чтобы доработать его под нужды конкретного дома.

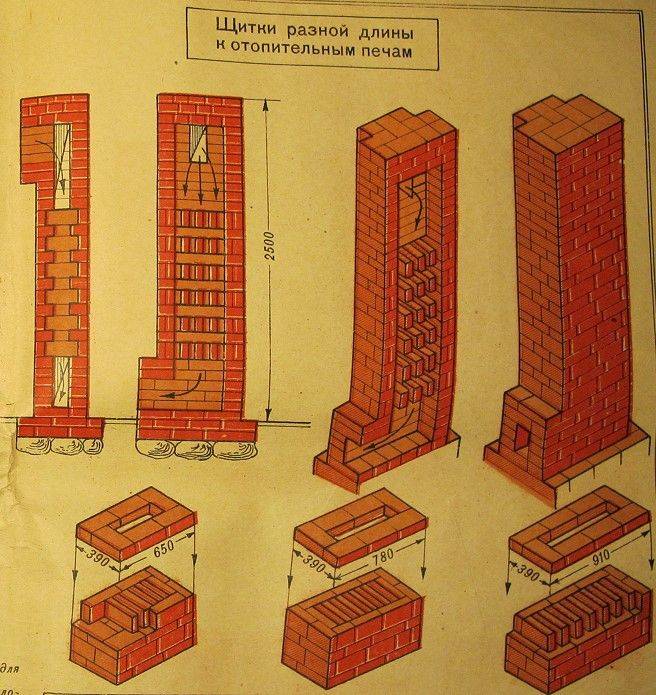

Типы щитков
Существует два типа щитков: канальный и колпаковый. Они отличаются друг от друга конструкцией и способом монтажа. Щиток канального типа подразумевает сложный извилистый дымоход, конструкция которого не претерпевает изменение диаметра по всей длине. Вместо этого, по всей длине располагаются перегородки, которые могут иметь как вертикальное, так и горизонтальное положения. Не сложно догадаться о принципе действия системы. Как видно из названия, по устроенному каналу проходит горячий газ и отдает тепло стенкам, которые в свою очередь, нагревают воздух помещения.
Удобным девайсом для печи специальные перемычки, которые позволяют отрегулировать щиток на подачу тепла к варочной поверхности без обогрева помещения. Сделать это возможно в обычных печках, но совершенно не подходит для каминов. Если вы планируете сбор камина, то должны быть готовы к тому, что летом воспользоваться им будет невозможным. Если же, конструкция планируется стандартная, со всеми привычными требованиями, тогда вмонтировать их очень рекомендуется.
Второй вариант – щиток колпакового типа. Здесь одна или две поверхности соединяются между собой с помощью каналов. Крайние точки должны находиться ниже верхней границы, что позволяет нагретому воздуху самостоятельно циркулировать. Исходя из законов физики, нагретый воздух движется вверх, затем, проходя по каналу остывает и опускается вниз, а если он подталкивается другим нагретым газом, то продолжает вытесняться наверх.
Исходя из этой теории, можно сделать вывод, что двуколпаковый отопительный щиток положительно влияет на температуру в помещении. Поэтому если установка печи планируется в большую комнату, то лучше использовать двуканальную систему.
Угловой отопительный щиток – отличное решение для небольших помещений. Создание такого щитка позволяет сэкономить пространство, без ущерба для отопительных свойств. Если оборудовать его металлической топкой, то можно использовать его как полноценную печь для отопления всего дома, вне зависимости от этажности.
https://youtube.com/watch?v=jhl-P4_QMzI
Как выложить щиток с автономной топкой
Как выглядит
Щиток может работать как в летней, так и в зимней системе дымооборота, позволяя топить отдельно или плиту, или щиток.
Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид)
Особенности кладки
Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:
- 1 и 2 ряд выкладываются в соответствии с порядовкой.
- В 3 ряду необходимо оставить зольник под топку.
- 4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
- 5 ряд аналогичен четвертому (соблюдается перевязка швов).
- 6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.
- В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
- В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
- 9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
- 11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
- В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.
Прочие порядовки – это кладка щитка (смотреть на схеме).
- В 16 ряду необходимо стесать кирпич справа у второго канала.
- В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
- В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
- В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
- В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).
Важно! Следите за толщиной швов – она не должна превышать 3-5 мм. Размеры, на которые следует ориентироваться:. Размеры, на которые следует ориентироваться:
Размеры, на которые следует ориентироваться:
- Длина – 1400 мм.
- Ширина – 1020 мм.
- Высота — 2170 мм.
- Масса — 2800 кг.
- Длина стальной полосы над духовкой – 550 мм.
Как изготовить отопительный щиток для металлической печки своими руками
На сегодняшний день магазины предлагают огромный выбор всевозможных теплонакопительных конструкций, однако изготовить щиток своими руками совершенно не составит труда.
Для сооружения щитка своими руками нам понадобятся такие инструменты:
- кирка;
- линейка;
- рулетка;
- отвесы;
- угольник;
- шнур;
- молоток;
- комбинированная кельма.
Материалы будут необходимы следующие:
- огнеупорные кирпичи (количество нужно выбирать в соответствии с тем, какого размера вы хотите отопительный щиток);
- глина;
- песок;
- гидроизолирующий толь;
- специальные прочистные дверцы;
- колосниковая решетка для вентиляции;
- несколько дымовых перемычек.
Кладка печи с духовкой и плитой своими руками: основные этапы
После создания чертежей можно приступать к основной работе. Кладка требует определенных навыков и знаний. Лучше доверить работу опытному печнику.
Этапы кладки печи с плитой:
- На первом ряду следует сделать монолитную кладку. Для краев используют цельный кирпич. В середину можно положить половинки.
- На третьем и пятом ряду оборудуют отсек для зольника. На пятом делают перекрытие между топкой и камерой сбора золы. Также делают сушку.
- Начиная с шестого ряда можно обустраивать печку изнутри. На седьмом ряду устанавливают решетку колосника и дверцы для топки.
- На топку отводиться восьмой, девятый и десятый ряд. Тут делают короб сушилки. На одиннадцатом ряду монтируют стальные полоски. Потребуется оставить место для дымохода.
- Плита формируется на двенадцатом ряду. На тринадцатом ряду можно установить плиту. Дальше монтируется водонагревательная конструкция, которая перекрывает дымоход. Он же укладывается начиная с четырнадцатого ряда.
Постепенно печка готова. Но сама кладка имеет массу нюансов и достаточно непросто сделать все правильно. Следует соблюдать определенные размеры и уклоны.
Общее понятие, классификация и преимущества щитков
Печь, щиток отопительный для которой является неотъемлемым элементом, будет функционировать согласно всем нормам и требованиям со стороны пожарной безопасности. Щиток, наиболее часто складывается из кирпича, и вы ступает в качестве панели, посредством которой выполняется обогрев помещения. С его помощью можно добиться максимального и равномерного отапливания всего дома, такой способ — это отличный выход из положения, если у вас в силу определённых обстоятельств нет возможности выполнять обогрев дома с помощью трубы дымохода и других популярных методов. Это часто случается, если у хозяина нет возможности провести в дом газовые коммуникации и т.д.
Перед тем, как собрать своими руками отопительный щиток, необходимо подробней ознакомиться с классификацией данного атрибута:
| Фото щитков | Разделение по классификации | Описания и разъяснения |
| Толщина стенок | В зависимости от того, насколько часто вы собираетесь использовать такой отопительный агрегат, он может складываться из кирпича различной толщины. Практически никогда не используется целый кирпич, при частом использовании для кладки применяется ½ кирпича, в то время, как и для кратковременного использования, можно использовать и 1/3 и ¼ кирпича. | |
| Конструктивные особенности и принцип монтажа | Чем тоньше стенки щитка, тем точнее должна возводиться такая конструкция. Для того чтобы обеспечить максимальный уровень безопасности данному элементы, возможно вам потребуется дополнить его кожухом, а также произвести предварительную гидроизоляцию фундамента. Щитки отличаются и по своим конструктивным особенностям, они могут быть колпаковыми или канальными. Колпаковые конструкции отличаются своей простотой, они заполняются воздухом, который в горячем состоянии остаётся внутри и по м ере остывания он замещается новым, поэтому отдача тепла у такой конструкции всегда максимальная. Колпаковые разновидности также более безопасные и устойчивые к воспламенениям. Канальные установки ещё более простые и примитивные, они имеют внутри себя каналы, диаметр которых одинаков с сечением дымоходной трубы. Также, на определённых участках конструкции располагаются перемычки, которые можно открывать и закрывать и тем самым регулировать интенсивность и скорость нагрева помещений в доме. | |
| Конфигурация | Бывают прямыми или угловыми, каждый из этих вариантов имеет как своим преимущества, так и недостатки. Если рассматривать популярностью обеих конструкций, то прямая пользуется большим спросом, поскольку она легко складывается с помощью простой и примитивно складывается, с помощью простой и примитивной порядовки. К несомненным преимуществам углового щитка, относится то, что при всей сложности своего возведения, они имеете высокую эффективность, а также позволяет выгодно экономить свободное пространство, что особенно актуально для помещений с небольшой площадью. |
Отопительный щиток из кирпича, даже учитывая те обстоятельства что сегодня есть и более современные печи и камины, пользуется большой популярностью и с годами не теряет своей актуальности. К его несомненным преимуществам относится то, что он не просто распределяет и накапливает тепло от топки, но и имеет эстетический внешний вид, и тем самым может выступать в качестве декоративного элемента.
Щитки способны быстро накапливать и надолго сохранять тепловую энергию, при этом, в отличие от массивных кирпичных печей занимают мало места, а кладка такой конструкции очень простая, в сравнении со сложными порядовками кирпичных печей.
Помимо того, что такое устройство не занимает много свободного пространства и подходит для маленьких комнат, его легко возвести своими силами, при условии изучения порядовки, покупки и подготовки подходящих материалов и соответствующей фурнитуры.
Также, отопительный щиток из кирпича – это элемент, который позволяет даже готовить пищу, однако для этого, необходимо встроить в него варочную поверхность.
Разновидности и схемы щитков
По внутреннему устройству данные сооружения бывают 2 видов:
- канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
- колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.
Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:
Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.
На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.
Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.
Поскольку предполагается, что большинство интересующихся людей имеют мало опыта в печном деле, то для самостоятельного строительства предлагается простая канальная конструкция, представленная на первом чертеже предыдущего раздела. В отличие от мастера, несведущему человеку для возведения понадобится порядовка отопительного щитка, которую мы и покажем на схеме:
Для строительства канального щитка по этой порядовке понадобятся следующие материалы и фурнитура:
- кирпич красный керамический полнотелый – 309 шт.;
- задвижка 130 х 130 мм – 3 шт.;
- дверца для прочистки 130 х 140 мм – 3 шт.;
- решетка вытяжная с клапаном 150 х 200 мм;
- глина – 6 ведер;
- песок – 4 ведра;
- рубероид – 2 м2.
Следует отметить, что кладка отопительного щитка ведется по всем правилам печного искусства. Вначале необходимо устроить фундамент из бетона, не связанный с основанием здания. Его верх должен быть на 150 мм ниже уровня пола. Уложив на фундамент гидроизоляционный слой из рубероида, начинают кладку в соответствии с порядовкой. Кладочный раствор надо тщательно размешать из предварительно замоченной и профильтрованной глины и просеянного песка.
Чтобы правильно сложить своими руками щиток из кирпича, нужно выдерживать толщину шва 3 мм, максимально допустимый слой – 5 мм. После укладки камней каждый ряд нужно проверять на соответствие горизонтали и вертикали с помощью строительного уровня и отвеса. Излишки раствора, выступающие из швов, надо удалять, а внутреннюю поверхность газоходов еще и протирать влажной тряпкой после укладки 3-4 рядов.
Построенный своими руками щиток для буржуйки или любой другой отопительно-варочной печки должен как следует просохнуть. Образовавшиеся мелкие трещины следует аккуратно заделать глиной. После этого можно протопить печь, начав с небольшой закладки дров и постепенно наращивая температуру.
Недостатки металлических варочных печей и как их исправить
- У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
- Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
- Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
- Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.
- Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.
Что представляет собой устройство
- Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
- С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.
- Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
- Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.
Этапы проведения работ
Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.
Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.

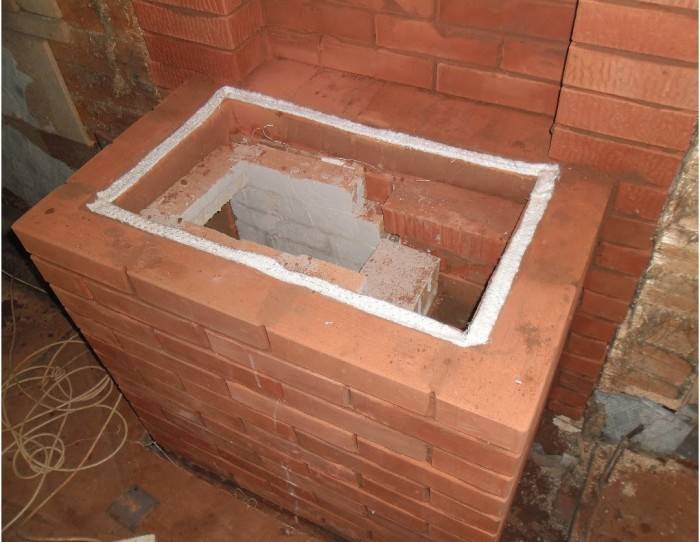

Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.
Строительство фундамента
Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.
Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.
Кладка щитка без автономной топки
1 ряд – полностью выложен кирпичом. 2-й и 3-й ряды укладывают, следуя порядовке. На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала

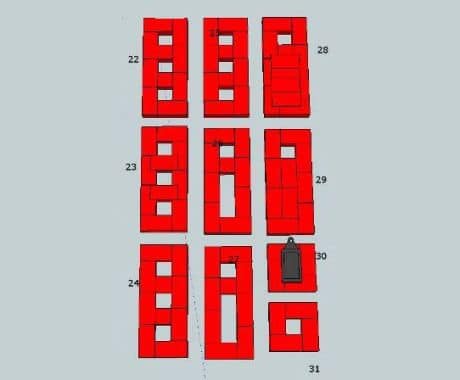

- Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
- Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
- На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
- В 10, 18 и 24-м рядах не забывают поставить задвижку справа.
- На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
- На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
- На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
- Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
- Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).
Порядовка щитка с автономной топкой
Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.
После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.
- 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
- На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
- На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
- 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
- На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
- Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.
Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.
Железные варочные и отопительно-варочные печки имеют одно несомненное преимущество – компактность. Подобный агрегат не будет занимать много места в вашем доме либо на даче. Дабы повысить эффективность стальных и чугунных печей, используется кирпичный отопительный щиток.
Обустройство фундамента
Сейчас в интернете можно найти много чертежей, фото, схем постройки фундамента под обкладку печи в бане кирпичом. Что представляет собой это сооружение?
Фундамент выполняется в виде четырехугольного колодца, высота которого равняется высоте печи. Для закрытия металлических стенок используют сплошную, или кладку с окошками, через которые не только забрасывают топливо, но и усиливается вентиляция вокруг нагревающейся поверхности.
По подсчетам специалистов, деревянные балки для пола способны выдержать до 650-700 кг нагрузки. Хотя практически, не рекомендуется давать нагрузку, больше чем 400 кг на 1 м². Поэтому, желательно еще усилить существующий каркас железной конструкцией из уголка (50 мм), или сваями винтового характера, при условии, что на экран пойдет примерно 180-200 кирпичей весом по 3,5 кг.
Алгоритм постройки фундамента
- Вырезать в полу (если он уже смонтирован) определенного размера квадрат, вырыть котлован глубиной примерно 35-45 см.
- Засыпать дно щебнем крупной фракции, уложить гидроизоляцию, установить опалубку.
- Разместить в каркасе фундамента куски арматуры, нанести необходимое количество мастичной гидроизоляции, залить конструкцию бетоном примерно на 15-20 см выше грунта.
- Вывести обычным кирпичом «подушку» на уровень пола, на которой будет размещена печь и обкладка.
- Подождать около 3-ех недель, пока бетон будет давать усадку, после чего уложить теплоизоляцию, стальной лист (толщина 3-5 мм) под печь.
Подготовка раствора
Для того, чтобы качественно обложить железную печь в бане лучше всего пользоваться классическим глиняно-песчаным раствором. Можно к нему добавить небольшое количество (примерно шестую часть) цемента марки 400. Этот ингредиент способен только усилить целую конструкцию, поскольку температура будущего экрана не будет достаточно высокой.
Поскольку глины требуется немного, то лучше всего ее купить в магазине стройматериалов. Для сельских жителей такой проблемы, как приобретение глины, не должно существовать.
Для подготовки раствора, необходимо взять просеянный песок и смешать с глиной в равных соотношениях. Воду добавлять постепенно, чтобы получилась густая смесь, которая могла бы легко соскользнуть з мастерка.
Какие еще материалы используют для обкладки печи в бане
Оказывается, что не только кирпичом можно обкладывать банные печи. Замечательным заменителем являются гранитные или мраморные плиты. Они также хорошо переносят температурные перепады, обладают большой массой и высокой теплопроводимостью. Кроме того, такая отделка придаст банному помещению необычно красивый и неповторимый вид. Позволить себе такую роскошь может не каждый, с финансовой точки зрения. Но если у вас сохранились какие-то остатки, то можно их использовать для сооружения печной перегородки.
Правда, с монтажом таких плит немного сложнее, в сравнении с кирпичной кладкой. Для обеспечения красивого вида обложенной печки, необходимо, чтобы работы выполнял специалист. По крайней мере, нужно хозяину хотя бы посоветоваться с таким человеком.
Также для обустройства теплового экрана используют минеритовые плиты. С их помощью стенка монтируется значительно проще и быстрее, даже в сравнении с кладкой, и способна выдерживать температуры 360-400⁰С. Но теплоемкость этого материала – невысокая, поэтому его можно использовать в качестве хорошей перегородки, которая не сможет накопить тепла.
Этапы проведения работ
Перед началом работы необходимо приобрести кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для удаления излишков раствора.
Из материала для возведения стандартного отопительного щитка и фурнитуры понадобятся огнеупорные кирпичи (около 310 шт.), примерно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специальные прочистные дверки, 20-сантиметровая решетка для вентиляции и 3 штуки задвижек (дымовых) размером 13×13 см.
Как уже говорилось выше, щитки возводят на фундаменте. Поэтому начинается процесс именно с обустройства и гидроизоляции основания.
Строительство фундамента
Раствор в фундаменте выравнивают с помощью уровня, не доходя при этом примерно 10 см до пола. На подсохший слой кладут кирпич, обрабатывают основание конструкции гидроизоляционным материалом, намечают контур агрегата. Затем кладут второй пласт кирпича, окончательно сравнивая его с уровнем пола.
Основной алгоритм укладки фундамента одинаков для порядовки отопительного щитка любой конфигурации.
Кладка щитка без автономной топки
1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды укладывают, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окошко для дальнейшего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяется внимание еще и перевязке швов печи. 6-й ряд кладут, не забывая оставить 2 канала.
- Начиная с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
- Начиная с 8-го и, включая все четные ряды, действуют строго по схеме-порядовке.
- На уровне 10, 11, 17, 23 и 24-го рядов применяют другую кладку, что обеспечивает более прочную связку швов.
- В 10, 18 и 24-м рядах не забывают поставить задвижку справа.
- На уровне 21-го и 22-го слоев устанавливают самоварник, который будет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
- На 28-м слое ставят надежную задвижку, а 29-й выкладывают, согласно порядовке, не забывая о перевязке.
- На 30-м ряду перекрывается канал слева, а также вновь устанавливается задвижка.
- Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
- Уровни 33, 34 и 35-го слоев укладывают на основании порядовки, а на финальном – 36-м ряду обязательно заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).
Порядовка щитка с автономной топкой
Эта схема более сложная и предусматривает возможность раздельной топки щитка и плиты. Материала здесь также понадобится гораздо больше, чем при упрощенном варианте щитка.
После надежного монтажа фундамента укладывают два первых слоя, следуя схеме порядовки. 3-й ряд – аналогично, но с зольником, который нужен для топки.
- 4-й пласт довольно ответственный: здесь устанавливают 2 задвижки (на зиму и лето), а также дверки (поддувальные и прочистные) в количестве 4 шт. Аналогично на 5-м ряду, но здесь дополнительно делают перевязку швов.
- На 6-м уровне ставят духовку с водогрейной коробкой, а также уменьшают по размеру каналы и перекрывают дверцы.
- На 8-м слое ставят дверки: большую – для плиты и маленькую, предназначенную для щитка.
- 9-й и 10-й ряды кладутся соответственно схеме, но на 10-м прокладывают стальной уплотнитель над конструкцией для духовки.
- На 11-м ряду верхнюю кромку духового шкафа мажут глиной, а также перекрывают дверки.
- Финальный ряд – 12-й, служит для укрепления каркаса и установки чугунного настила.
Необходимость отапливать помещения в круглосуточном режиме подтолкнула к созданию вместо стандартной печи-буржуйки высокоэффективного отопительного щитка, обладающего отличной теплоемкостью и гарантирующего комфорт как при приготовлении еды, так и при пребывании в помещении.
В кухонных дровяных печах большая часть тепловой энергии в буквальном смысле улетает в трубу, и лишь незначительное количество тепла расходуется на разогрев плиты. Чтобы задержать горячие газы и пустить их на обогрев жилища, нужен отопительный щиток – кирпичная стенка с дымооборотными каналами внутри. Отопительно-варочная печь со щитком идеальна для дачи и летней кухни – она не занимает много места, эффективно отапливает помещение и может работать в зимнем и летнем режимах.
