Способы организации отопления частного дома Ленинградкой: описание специфики системы, правила установки

1 Описание особенностей системы

Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.

Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.

Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.

Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.

Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.

Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.

Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза.

Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.

Схема последовательного подключения

Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.

Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.

Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.

Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.

1.1 Плюсы и минусы

Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,

Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.

• Простота и лаконичность;
• Возможность осуществить монтаж своими руками;
• Разводка труб выбирается по вашему вкусу и желанию;
• Экономность;
• Высокий КПД при низких затратах;
• Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
• Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.

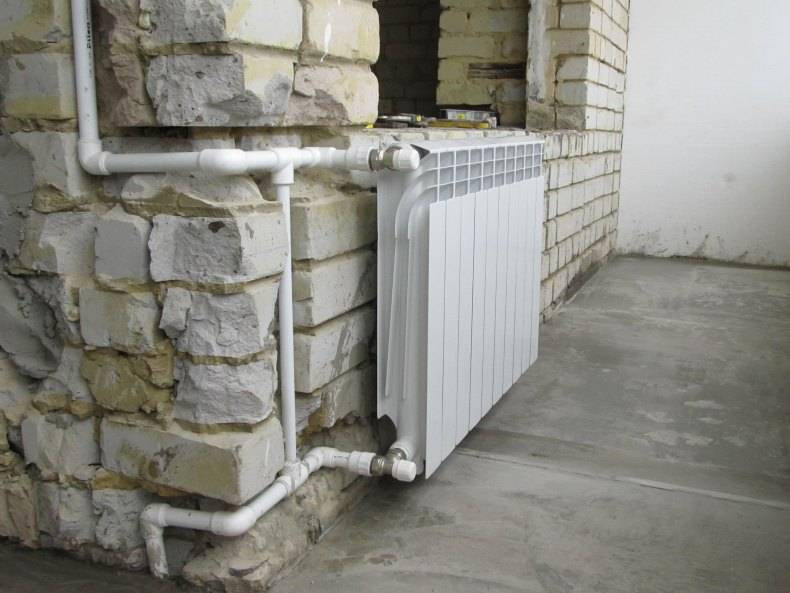

Радиатор в ленинградке с входными кранами и терморегуляторами

• Температура носителя снижается пропорционально длине магистрали;
• Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
• Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.

Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.

Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

• индикатор фазы;
• кусачки;
• стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

• медные провода с сечением, соответствующим потребляемому насосом току;
• клеммы типа WAGO или самоизолирующие зажимы;
• диэлектрическая клейкая лента;
• короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
3. Трехходовой вентиль с термоголовкой.
4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
3. Разгонного коллектора не делают.
4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
6. Помпу размещают между 3-ходовым вентилем и отопителем.

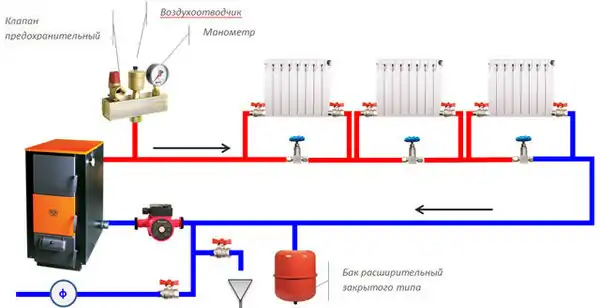

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

• ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
• змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Выбор типа

Вертикальное подключение

Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.

• с нижним подключением;
• с вертикальным подключением;

• с верхним подключением;
• с диагональным подключением.

Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.

Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.

Отопление «ленинградка» в частном доме

Чаще всего эта система отопления используется в частных домах сочетая в себе простоту, доступность и качества, при которых существующие недостатки становятся незначительными.

Фото 1. Схема отопительной системы «ленинградка» с твердотопливным котлом и циркуляционным насосом.

Особенности

Заключается в следующем:

1. Температура радиаторов отопления регулируется в каждом отдельном помещении.
2. Поскольку батареи подключаются параллельно трубе, любой радиатор можно отключить или вовсе демонтировать, что никак не повлияет на работу системы.

Преимущества

«Ленинградка» имеет ряд преимуществ, за которые её и выбирают владельцы частных домов:

• Лёгкий монтаж и восстановительные работы в случае неисправности.
• Не требуются специальные навыки для установки: разобравшись, посильно любому желающему.
• Трубы прокладывают в любом месте, в том числе под полом.
• Доступные материалы и оборудование.
• Выгодная эксплуатация.

Недостатки

Несмотря на свои преимущества, система имеет ряд недостатков:

• Для максимально эффективной работы требуется высокое давление. Для этих целей устанавливают циркуляционный насос и повышают температуру теплоносителя.
• При горизонтальной схеме возникают сложности с подключением второго контура (тёплого пола).
• При естественной циркуляции дальние радиаторы отдают меньше тепла по причине остывания теплоносителя, и на входе температура намного ниже, чем на выходе.
• Низкая эффективность при большой длине магистрали.

Для эффективности и равномерности распределения теплоносителя используются трубы большего диаметра, а это портит внешний вид и приводит к увеличению стоимости отопления.

Нюансы проведения работ

Если в системе отсутствует насос, верхний контур должен располагаться с небольшим наклоном

В ходе работы нужно помнить о следующих особенностях:

• Если используются металлические трубы, при сварке необходим избегать внутренних наплывов. Они уменьшают внутренний просвет и препятствуют нормальному движению теплоносителя. При наличии наплывов система не будет нормально работать.
• После заполнения системы не стоит сразу проводить тестовый запуск. Перед ним нужно подождать 3 – 4 часа и проверить все участки трубы, места ее соединения с радиаторами, котлом, баком. Это позволит своевременно выявить и устранить утечку.
• Перед пробным запуском нужно обязательно устранить из системы воздух с помощью кранов Маевского, расположенных в радиаторах. В противном случае она прогреется только частично (на участке до воздушного пузыря).

Тонкости подключения радиаторов

Как правило, батареи в частном доме устанавливаются под каждым окном. Их размер по вертикали подбирается исходя из высоты подоконника — для низких 300 мм, для стандартных 500 мм.

Как подключать радиаторы

Батареи могут подключаться к трубопроводу двумя способами — последовательно или параллельно. В первом случае теплоноситель движется от первого до последнего радиатора по одной трубе, во втором — перед каждым прибором поток разделяется, часть горячей воды течет дальше, что позволяет более равномерно распределить тепло по всем отопительным приборам.

Схема системы отопления ленинградка с последовательным подключением радиаторов:

Ленинградка с параллельным подключением:

Последовательное подключение максимально экономично в устройстве, но неудобно по 3 причинам:

• Необходимость сливать всю воду из системы при ремонте даже 1 батареи. В теплый сезон это не так критично, а зимой, когда по статистике чаще всего происходят неполадки, можно остаться без отопления.
• Большая разница между температурами первого и последнего радиатора.
• Невозможность регулировать теплоотдачу батарей.

Параллельное подключение почти лишено этих недостатков. Хотя разница между температурой теплоносителя в начале и в конце пути все же остается, она уже более сглаженная. Снижается нагрузка на котел, он дольше служит. Чтобы можно было снять радиатор, дополнительно по обе его стороны устанавливаются шаровые краны. При ремонте их перекрывают, а байпас (перемычка) сохраняет полноценную работу остальной системы.

Шаровые краны обеспечивают включение и выключение воды, их не рекомендуется использовать для регулировки. Внутри корпуса находится металлическая полусфера, которая в горячей среде может прикипеть к стенкам вентиля. В таком полуоткрытом состоянии кран уже не сможет нормально функционировать.

Какая обвязка лучше

В ленинградской системе возможны следующие варианты подключения радиатора к трубопроводу:

• Диагональное. Теплоноситель подается в верхнюю точку батареи, а затем, пройдя по внутренним каналам, выходит из нижней. Преимущества — более равномерный разогрев и высокий КПД, недостатки — возможное оседание ила в одном из углов и необходимость промывки.
• Нижнее (седельное). В этом случае верхняя часть радиатора нагревается слабее, но внутренний коллектор за счет постоянного потока теплоносителя остается чистым. КПД нижнего подключения немного меньше, чем у диагонального.
• Боковое. Такой вариант наиболее логичный, если батарея расположена близко к стояку. Но разогрев будет неравномерный, температура максимальна рядом с точкой подачи.
• Верхнее. Подключение к магистрали этим способом производится редко, поскольку обычная стандартная батарея работать не будет. Необходимо внести в конструкцию радиатора некоторые изменения, а именно установить заглушку внутри верхнего коллектора.

Вывод напрашивается сам собой: в ленинградской системе радиаторы желательно подключать параллельно, с диагональной или нижней обвязкой. Это обеспечит более равномерный прогрев контура без излишней нагрузки на котел.

Проектирование схем теплых полов в квартире

Проектирование монтажных схем водяных теплых полов в частном доме отличается от квартирного проекта. После монтажа нельзя вносить изменения в схему расстановки радиаторов. Монтаж конструкций полов, работающих от централизованного отопления, проводится на этапе строительства специальными организациями.

Установка конструкции в квартире

В квартирах теплоноситель поступает по трубам по отдельному стояку, а не от стояка радиаторного отопления. Вода нагревается в специальном теплообменнике. Если изначально в проекте отсутствуют данные об устройстве напольного отопления, то подключение нового контура нужно согласовать в управляющей компании.

Подключение к распределительному коллектору

Разновидности систем отопления

Выделяют несколько категорий таких установок, предназначенных для обогрева загородного жилья.

1. Воздушные. Функционирующие на воздухе, забираемом снаружи здания. Потоки нагреваются и распространяются по трубам дома. Вариант – безопасный, но требующий серьезных вложений на монтаж, последующее обслуживание. Минус – низкая теплоотдача
2. Электрические. Практичные и экологически чистые. Теплоносителем могут быть разные конструкции в виде: электро-конвекторов, тепловентиляторов, электрокаминов, а также радиаторов масляного и инфракарсного типа. Минус – большие затраты на электроэнергию, зависимость от этого источника энергии.
3. Открытые. Для обогрева сооружения необходимо установить печь, камин. Функционирование осуществляется от огня, разведенного в топке. Минус – низкая эффективность. Технология подходит для небольших домиков, не используемых для постоянного проживания.
4. С жидкостным теплоносителем. Традиционный вариант обогрева, состоящий из: котла, теплопроводов, отопительных приборов. Центральной частью будет котел, к выбору которого необходимо подойти с грамотной стороны.

Подходящие радиаторы

Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:

• Алюминиевые
• Биметаллические
• Чугунные
• Стальные

Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.

Советы при выборе радиатора:

• Выбрать товар средней стоимости
• Учесть внешние данные, сочетание с интерьером
• Учесть этаж размещения системы
• В частном доме нужно учесть максимальную температуру нагрева теплоносителя
• Узнать условия подключения системы
• Поинтересоваться весом изделия, способами монтирования
• Сделать расчет мощности

Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.

Преимущества алюминиевых батарей:

• Небольшой вес
• Высокая теплоотдача
• Маленький объем теплоносителя
• Современный дизайн
• Доступная цена

Недостатки:

• Алюминий подвержен коррозии
• Чувствительность к составу теплоносителя

Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:

• Препятствовать проникновению вредных веществ в корпус батареи
• Повысить надежность системы
• Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
• Высокая цена
• Труба может лопнуть под влиянием перепада температур

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

• Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
• Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

• Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
• Термостаты направляют теплоноситель в нужные зоны.
• Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

• Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
• Доступность – детали для сборки есть в любом строительном магазине.
• Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

• Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
• Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
• Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

• Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
• Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
• В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
• Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

• Сталь.
• Медь.
• Нержавейка.
• Полипропилен.
• Полиэтилен.
• Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное – использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Плюсы и минусы системы отопления Ленинградка

Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

Преимуществом Ленинградки является простота монтажа

Обзор системы разумно начать с рассмотрения плюсов:

1. Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
2. Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
3. Ленинградка подходит для одноэтажных и многоэтажных зданий.
4. Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
5. Для функционирования отопления не нужны дорогостоящие распределительные узлы.
6. Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
7. Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
8. Если говорить о минусах, то их тоже много, и они существенные:
9. Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
10. Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
11. Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.

Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

Сборка системы отопления с естественной циркуляцией

Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)

Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.

Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.

Принцип работы системы отопления с принудительной циркуляцией

Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.

Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.
