Печь с водяным контуром для отопления дома: устройство и выбор

О топительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

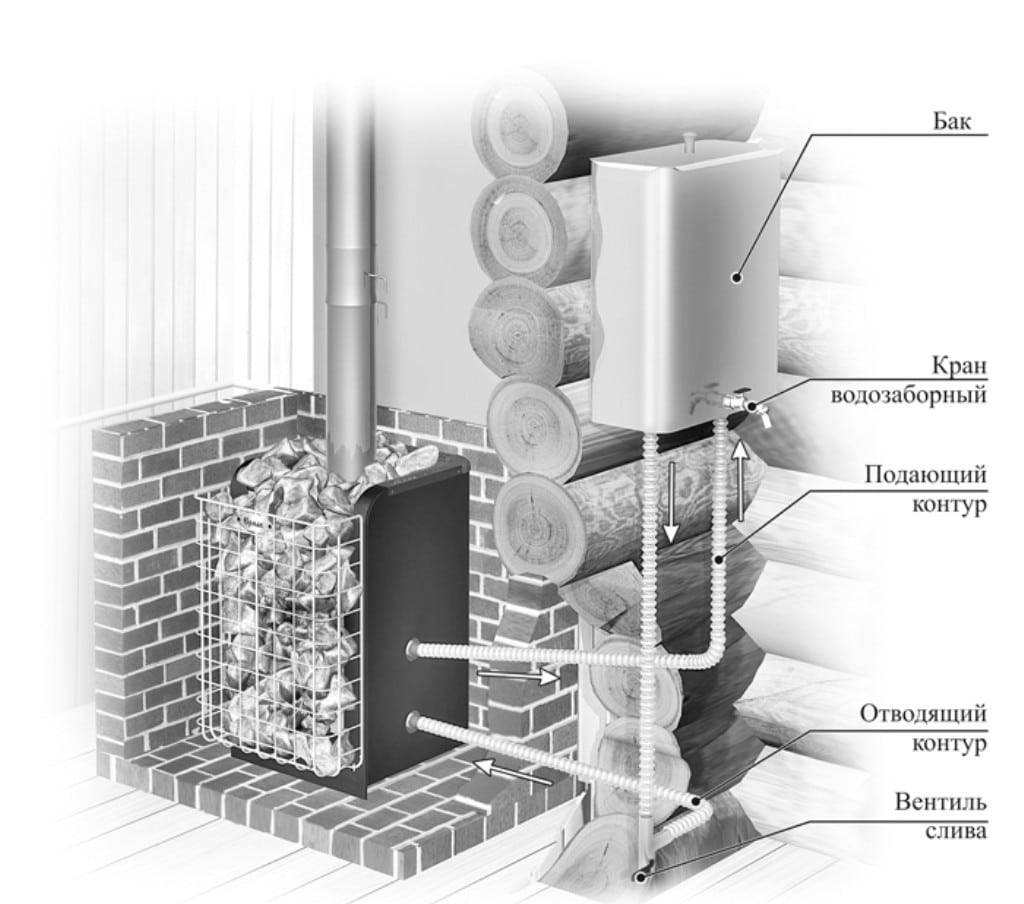

Cхема печи с водным контуром

Какими бывают водноконтурные печки?

Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.

Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

Cтальная печка с водным контуром

Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

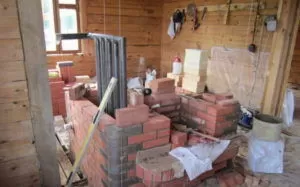

Кладка кирпичной печи с водным контуром

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

Расчет и его влияние на выбор

Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:

Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных
Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива

Если вы используете дрова, то этот процесс будет очень трудоемким.
Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности
То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе

В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.

Калькулятор расчета секций радиатора отопления

Паровое отопление от печки своими руками

Чтобы не монтировать отопительный котел для устройства системы парового отопления и тратить на это денежные средства, можно использовать имеющуюся в доме печь.  Она будет выступать в качестве теплоисточника с недорогим твердым топливом, к тому же, она не зависит от центрального газо- и электроснабжения. Парогенератором выступает теплообменник, который можно изготовить на заказ или самостоятельно. Недостатки печи-парового котла такие же, как у обычной печки или камина: отсутствие возможности точной регулировки температуры нагрева, отсутствие полной пожаробезопасности,  а также возможность задымления помещения из-за неправильной растопки. Таким образом, недостатков у печи-котла столько же, как у обычной, а преимуществ гораздо больше.

Паровое отопление от печки

Перед тем, как от печки сделать паровое отопление, необходимо проверить теплообменник на предмет герметичности. Сделать это можно следующим образом: внутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а значит, использовать это устройство для системы парового отопления нельзя.

Для отведения парового отопления от печки понадобятся следующие составляющие:

  • Батареи отопления. Их количество должно быть равно числу окон помещения.
  • Теплообменник
  • Медные или оцинкованные трубы для отвода конденсата и паропровода.
  • Запорная арматура (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Кронштейны для радиаторов
  • Гидравлический затвор
  • Редукционно-охладительная установка, с помощью которой пар переводится в жидкое состояние.
  • Редуктор для снижения давления внутри системы.
  • Насос для принудительной циркуляции жидкости.
  • Инверторный сварочный аппарат

Перед тем, как приступить к работам, предварительно разрабатывается схема подключения и монтаж труб. На чертеже определяется место расположения печи-котла, от которой далее прокладывается схема разводки со всеми необходимыми элементами подключения. Для отопления площади не больше 80  кв.м. подходит однотрубная схема подключения радиаторов. При таком способе подключения конвекторы нагреваются последовательно, первый из них сильнее прочих. Двухтрубная схема подходит для отопления помещений больше 80 кв.м. и двухэтажных домов. Трубы при этом подсоединены к конвекторам параллельно. Если планируется установить систему по принципу естественной циркуляции, теплообменник должен быть расположен ниже всех конвекторов и труб под углом наклона. При этом требуется монтаж насоса для бесперебойной циркуляции отопительной системы.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

После того, как схема разработана и все конструктивные элементы, необходимые для сборки отопительной системы, учтены, можно составить смету на покупку материалов и приступать к работе.

Технология работ

Необходимо учитывать, что устройство паровой отопительной системы без демонтажа старой печи невозможно. Для того чтобы встроить теплообменник, необходимо монтировать его внутрь топки на этапе кладки печи.

Под каждым окном устраиваются радиаторы, к которым подсоединяют подводящие и отводящие трубы под небольшим уклоном 3мм. Каждый радиатор снабжается краном для спуска воздуха.

Паровое отопление от печки

Чтобы обезопасить систему, перед каждым конвектором и перед всей системой в целом, устанавливается запорная арматура. В начале системы также устанавливается редуктор охлаждения и редукционный клапан. В конце системы устанавливается емкость для сбора конденсата с таким же небольшим уклоном, как трубы. Из него вода перетекает в теплообменник. Перед печкой устанавливается насос в системе принудительной циркуляции.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

  • красный кирпич — 720-730 шт;
  • шамотный кирпич типа ША-8 — 70-75 шт;
  • дверца для топки21×25 см;
  • дверца поддува14×25 см;
  • дверца для чистки14×14 см (7 штук);
  • 2 колосниковые решетки25×30 см;
  • чугунная плита71×41 см;
  • листовая сталь для водного контура толщиной 4-5 мм;
  • задвижки размерами 13×25 и 13×13 см;
  • стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
  • стальной уголок 50×50 мм длиной 2 м (2 штуки);
  • лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

  • болгарка;
  • электродрель;
  • мастерок;
  • кельма;
  • шпатель;
  • терка;
  • полутерок;
  • правило;
  • киянка;
  • молоток;
  • напильник;
  • стамеска;
  • ножовка по металлу;
  • отвес;
  • строительный уровень;
  • металлическая линейка;
  • рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

  1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
  2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
  3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
  4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
  5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
  6. На 5-м ряду устанавливаются дверцы для чистки.
  7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
  8. В 9-м ряду отводится труба от теплообменника.
  9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
  10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
  11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
  12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
  13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

  1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
  2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
  3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
  4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
  5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
  6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².

Достоинства и недостатки водяной печи отопления

Водяные печи отопления обладают следующими достоинствами:

  1. Полная энергонезависимость – для открытой и комбинированной схемы;
  2. Повышенный КПД по сравнению с традиционными печами;
  3. Привлекательный внешний вид заводских моделей, оригинальная конфигурация в качестве камина;
  4. Более равномерное распределение тепла по отдельным помещением посредством жидкого теплоносителя;
  5. Многофункциональность – возможность приготовления пищи, нагрева воды.

Наряду с преимуществами печи водяного отопления имеют весомые недостатки:

  1. Ручное обслуживание печи – загрузка топлива, чистка от золы и сажи;
  2. Циклический режим работы, при этом практически отсутствует регулировка температурного режима;
  3. Высокая пожароопасность;
  4. Возможность попадания в помещения угарного газа;
  5. Крупные габариты кирпичных печей, необходимость сооружения фундамента;
  6. Наличие горячих поверхностей у металлических печей.

Как соорудить дома водяную печь?

  • Есть три способа провести печное отопление с водяным контуром своими руками:
  • купить стальную печь у производителя, услуги которого включают установку системы;
  • нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
  • сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах – схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

  • Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
  • Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
  • Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
  • К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Можно ли сделать отопление от печи

Для получения тепла от пара используют различные виды топлива. С учётом этого выпускаются котлы с разными конструкционными особенностями.

Если предполагается использование твёрдого топлива, то встраивается колосниковая решётка, для газа устанавливаются горелки.

Совет! Если остывающая в трубопроводе вода выделяет в окружающую среду только 120 кДж, то килограмм пара, превращаясь в воду, отдаст 2 тыс. кДж. Эта разница сохраняет позиции за паровой конструкцией, хотя она и небезопасная.

Есть варианты для попеременного применения газа, дров или угля.

Но самым практичным считается устройство парового отопления на базе имеющейся печки. Разработаны специальные методы переделки печей для парового обогрева домов и теплиц.

Сооружаем змеевик из листов железа

Пласт металла должен быть не менее 5 мм для этого элемента. При сборе так же применяют профиль 60*40 мм и патрубки 5 мм, они предназначены для вывода и вода водной массы. Общий размер устройства зависит от длины топливной части печки.

Пласт металла должен быть не менее 5 мм для этого элемента

Если элемент в конечном счете будет вмонтирован в отопительно-варочную систему, то оптимальным решением будет сделать так, чтобы газ согревал полку змеевика и уходил в дымовые каналы, который будет располагаться перед обменником. При таком расчете легко поместить поверхность для приготовления пищи.

Также деталь можно сделать в виде книги, если соединить крайние панели трубками или профилем. Но при таком сооружении верхняя полка будет отсутствовать. А для оптимальной проходимости нужно поставить соединительные трубки в верхней части. Входи выход лучше организовать сзади теплообменника или на его боковой части.

Особенности обогрева частного дома паром

У тепла, доставляемого паром, есть ряд плюсов, которые привлекают внимание рачительных хозяев:

  • установка конструкции обойдётся сравнительно недорого, ремонт и обслуживание также не требуют много средств и времени;
  • оборудование не занимает большие пространства;
  • помещение нагревается в считаные минуты;
  • практически отсутствуют теплопотери;
  • тепло передаётся по трубам и распределяется не только конвекцией, но и излучением;
  • благодаря эффективности устанавливают малое количество радиаторов и даже обходятся только трубами.

Из-за высокой теплоотдачи уменьшают площадь радиаторов и диаметр труб.

Выбирая конструкцию отопления, следует знать не только плюсы.

Есть ряд минусов:

само по себе оборудование шумное;
придётся соблюдать осторожность так, как температура труб бывает больше 100 градусов;

поверхности тепломагистрали должны быть закрыты, особенно если в семье дети — чтобы избежать серьёзных ожогов;
в помещении будет высокая циркуляция воздуха, устанавливается низкий уровень влажности, что потребует мер по очищению и увлажнению воздуха;
при аварии возникает риск получения серьёзных травм — будет бить горячий пар.

3 Преимущества печного отопления

В русских домах печь занимала особое место и считалась своеобразным «сердцем» дома. Конструкцию изготовляли из кирпичей и глины (сегодня продаются и железные изделия) и всегда размещали в центральной части постройки, а вся бытовая жизнь кипела возле нее. В печи готовилась еда, а зимой она выполняла функцию обогрева помещения.

При этом люди знали, как правильно натопить печку, чтобы даже после угасания огня она продолжала дарить домочадцам тепло и уют. А так как топлива для такой системы было много, печные системы присутствовали практически в каждом доме. Пытаясь обустроить кирпичную печь с водяным отоплением, следует внимательно изучить преимущества этой конструкции:

  1. 1. Установка способна функционировать автономно, не подключаясь к газовым или электрическим магистралям. В качестве топлива используется древесина. В большинстве регионов России дрова бывают очень дешевыми или даже бесплатными.
  2. 2. Работа печи подразумевает реализацию наиболее комфортного лучистого отопления, при котором массивные стенки печи равномерно передают тепло на окружающие предметы и воздух в целом.
  3. 3. Печная установка может выполнять сразу несколько задач: обогревать постройку, использоваться для приготовления еды, подогревать воду.
  4. 4. Возможность следить за открытым огнем в камине, который является обычной разновидностью печи, создает атмосферу уюта и комфорта.
  5. 5. В холодный период массивная конструкция накапливает внушительные объемы тепла, которое будет постоянно раздаваться на окружающее пространство. В летний период печь может выполнять роль кондиционера, ведь если она установлена на отдельном фундаменте, то значительная часть лишней тепловой энергии будет «сбрасываться» в землю.
  6. 6. Ну и главным плюсом печной системы отопления является полная безопасность для окружающей среды. При использовании природного топлива, никаких вредных выбросов в атмосферу не происходит.

Кирпичная печь с водяным отоплением — минусы

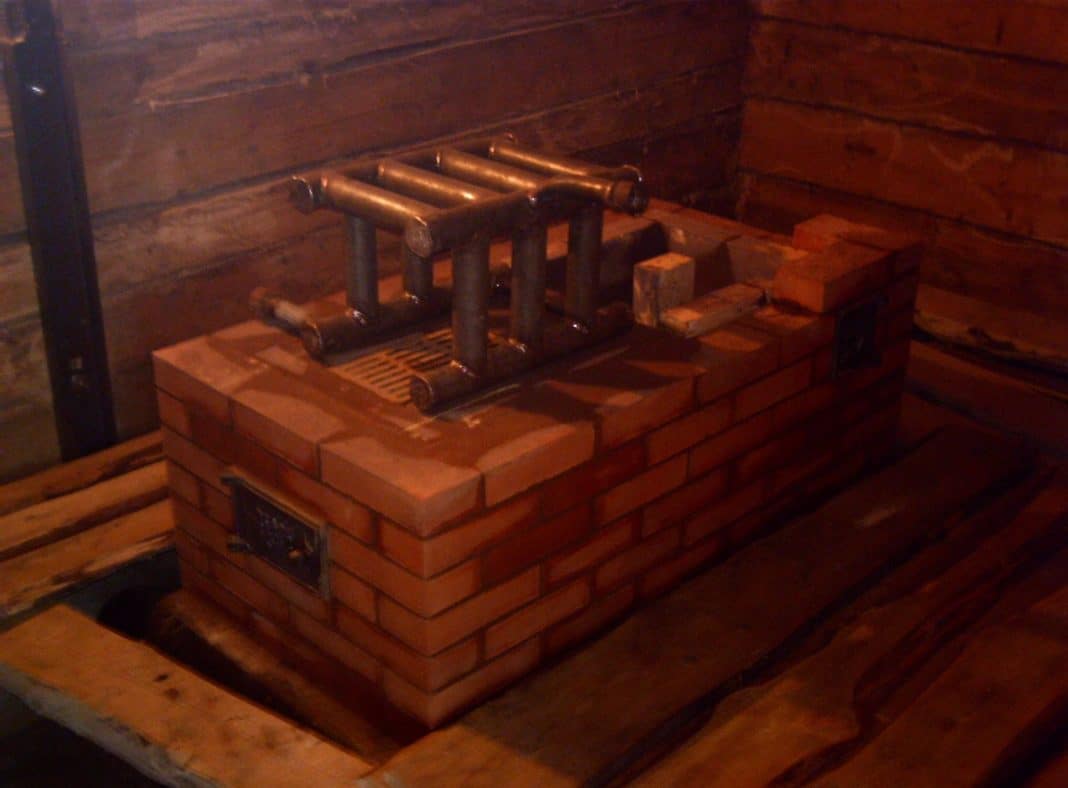

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.
