Установка отопления частного дома с помощью пластиковых труб: параметры выбора, характеристики и способы монтажа системы

Самостоятельный монтаж пластикового отопительного трубопровода

Одним из преимуществ теплоснабжения из полимеров является возможность самостоятельной сварки пластиковых труб отопления. Для выполнения этой работы потребуется минимум инструментов и хотя бы элементарные навыки использования их.

Паяльник для полипропиленовых труб

Для формирования качественного соединения труб, в том числе и в пластиковом коллекторе отопления, потребуется паяльный инструмент. Он представляет собой нагревательный элемент, на который устанавливаются насадки для труб. Они рассчитаны для изделий различных диаметров. Кроме этого для монтажа пластикового теплоснабжения в частном доме необходимы следующие инструменты:

  • Ножницы для полимерных труб. Они имеют широкое основание, благодаря которому формируется ровный срез;
  • Измерительный инструмент – рулетка, строительный уровень;
  • Жидкость для обезжиривания поверхности – ацетон или спирт;
  • Устройство для снятия фаски. Перед сваркой пластиковых труб для теплоснабжения следует удалить на торце армирующий слой.

Перед тем как сделать пластиковое отопление самостоятельно составляется схема разводки трубопроводов, рассчитывается их диаметр и месторасположение компонентов теплоснабжения – радиаторов, групп безопасности. По этой схеме рассчитывается объем необходимого материала и делается его закупка. После этого трубы должны пролежать при комнатной температуре 1-1,5д дня. Только тогда осуществляется пайка пластиковых труб отопления.

Порядок пайки труб отопления

В помещении, где будет происходить монтаж пластикового теплоснабжения следует обеспечить вентиляцию воздуха Во время пайки выделяются вредные для человека пары, которые при длительном воздействии могут повредить дыхательную систему. Порядок действия при установке пластикового теплоснабжения своими руками:

  1. Замерить отрезок трубы.
  2. С помощью ножниц отрезать заготовку.
  3. Такую же процедуру сделать со вторым отрезком.
  4. Нагреть паяльник до требуемой температуры.
  5. Установить фитинг и трубу в насадки на нагревающем элементе.
  6. По истечении определенного времени вынуть заготовки и соединить вместе.
  7. Дождаться окончательного остывания узла отопления.

По такой схеме выполняется качественный монтаж теплоснабжения

Важно по время разогрева не проворачивать детали в паяльнике. Это же касается процедуры соединения фитинга трубы

Таблица времени пайки полипропиленовых труб

Во время впайки труб или пластикового коллектора отопления непосредственно в систему теплоснабжения нужно следить за состоянием элементов. Они не должны проворачиваться в насадках паяльника, но при этом максимально плотно заходить в них.

Для удаления армирующего слоя можно использовать острый нож. Если же объем работы намечается большой — лучше всего применять специальный ручной станок. Его конструкция позволяет обрабатывать трубы различных диаметров с достаточно большой точностью.

Температура воздуха в помещении должна быть не ниже +15°С. Это же касается степени нагрева поверхности труб.

Какие полипропиленовые трубы лучше для отопления

Из рассмотренных выше характеристик РР-труб становится понятно, что система отопления из полипропиленовых труб должна монтироваться на изделиях с внутренней стекловолоконной или алюминиевой оболочками.

Изделия с внутренним слоем из алюминия имеет более высокую стоимость, низкий коэффициент теплового расширения, воздухонепроницаемы. Благодаря более высоким физическим характеристикам срок их службы выше, чем у изделий из стекловолокна.

Но при всех достоинствах, у армированных алюминием труб имеется существенный недостаток, а именно — высокая теплопроводность, что ограничивает сферу применения PPR-AL-PPR при прокладке трубопроводов под стяжкой к радиаторным теплообменникам. Из-за высокой теплоотдачи армированных алюминием трубопроводов возрастает расход топлива на подогрев теплоносителя, и соответственно система становится экономически невыгодной.

Рис. 5 Технический паспорт армированных стекловолокном РР-труб торговой марки Valtec

Какой диаметр труб из полипропилена для отопления выбрать

Какой тип трубопровода выбрать

Сейчас все чаще выбирают для отопления полипропиленовые трубопроводы, которым хоть и присущи недостатки в виде сложности обеспечения качества стыков, и значительного теплового расширения, но они предельно дешевы и просты в монтаже, а это зачастую решающие факторы.

Полипропиленовые трубы делятся на несколько видов, у которых свои технические характеристики, и предназначены они для разных условий. Для отопления подходят марки РN25 (РN30), которые выдерживают рабочее давление в 2,5 Атм при температуре жидкости до 120 град. С.

Для отопления сейчас применяются трубы из полипропилена, которые армированны алюминиевой фольгой или стекловолокном. Армировка предотвращает значительные расширения материала при нагревании.

Вопросы подбора диаметра отопительного трубопровода

Трубы выпускаются стандартных диаметров, из которых и нужно сделать выбор. Наработаны типовые решение по подбору диаметров труб для отопления дома, руководствуясь которыми в 99% случаев можно сделать оптимальный правильный выбор диаметра без выполнения гидравлического расчета.

Какими диаметрами что подключать

Нам необходимо обеспечить подачу необходимой тепловой мощности, которая будет прямо зависеть от количества поданного теплоносителя, но скорость движения жидкости должна оставаться в заданных пределах 0,3 – 0,7 м/с

16 мм – для подключения одного или двух радиаторов;

Рассмотрим выбор диаметра труб подробнее, опираясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.

Соотношение диаметра труб, скорости жидкости, и тепловой мощности

Обратимся к таблице соответствия скорости к количеству тепловой мощности.

Подбор труб по мощности

Из таблицы видно, что при скорости 0,4 м/с будет подаваться примерно следующее количество тепла, по трубам из полипропилена следующего наружного диаметра:

4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20мм);

А при скорости 0,7 м/с значения подаваемой мощности будут уже примерно на 70% больше, что не трудно узнать из таблицы.

Сколько тепла должен подавать трубопровод

Рассмотрим подробнее на примере, какое количество тепла обычно подается по трубам, и подберем оптимальные диаметры трубопроводов.

Имеется дом площадью 250 м кв, который хорошо утеплен (как требует норматив СНиП), поэтому он теряет тепла в зимнее время по 1 кВт с 10 м кв. Для обогрева всего дома требуется подавать энергии 25 кВт (максимальная мощность). Для первого этажа – 15 кВт. Для второго этажа – 10 кВт.

На каждый радиатор, мощность которого не превышает 2 кВт можно делать отвод и трубой с наружным диаметром 16 мм, но так как этот монтаж не технологичен, трубы не пользуются популярностью, чаще устанавливают 20-мм трубу с внутренним диаметром 13,2 мм.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов. Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Для дома до 150 м кв., по условиям гидравлического сопротивления отопительно радиаторной системы, всегда подходит насос типа 25 – 40 (напор 0,4 атм), он же может подойти и до 250м кв в отдельных случаях , а для домов до 300 м кв. – 25 – 60 (напор до 0,6 атм).

Плюсы и минусы стальных и медных труб

Особенности стального трубопровода

Трубы из углеродистой стали не подвержены коррозии

До конца ХХ века труба из стали была единственным способом обустройства отопления. В настоящее время собственники частных домов предпочитают делать коммуникации из углеродистой стали.

Материал имеет несколько плюсов:

  • стойкость к гидравлическим ударам, колебаниям температуры и давления;
  • отличные показатели прочности и устойчивости к механическим воздействиям;
  • минимальный коэффициент расширения, исключающий компенсаторы;
  • хорошая теплопроводность;
  • недорогая цена материала даже при покупке расходников.

Стальной тип коммуникаций имеет ряд минусов:

  • минимальная стойкость к коррозии;
  • шероховатость стенок, в результате которой формируются отложения;
  • риски коррозии по причинам протечек;
  • большой вес;
  • необходимость навыков сварки и специального оборудования для монтажа;
  • кропотливость нарезки резьбы при резьбовом соединении;
  • пропускание железом блуждающих токов.

Особенности медного трубопровода

Медные трубы выдерживают перепады температур от -200 до +500 градусов

Медная батарея и аналогичная арматура до сих пор используются в частных домах. Причинами их применения являются:

  • долговечность – металлический материал не разрушается на протяжении 100 лет;
  • высокие показатели герметичности, стойкости к коррозии;
  • отсутствие отложений внутри;
  • большая теплопроводность;
  • диапазон рабочей температуры от -200 до +500 градусов;
  • устойчивость к перепадам давления.

Недостаток медного трубопровода – высокая стоимость самого материала.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

  • однотрубной или последовательной,
  • двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Общая информация

Основные моменты

Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека. Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна. Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно. Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением

Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

  • Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
  • Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
  • Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
  • Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

№11. Диаметр труб отопления

Трубы, выполненные из разного материала, представлены в различном диаметре. Чтобы подобрать наиболее подходящее значение, необходимо изучить всю схему отопительной системы и попросить помощи специалистов. Приблизительный диаметр можно рассчитать самостоятельно. Учитываются такие параметры, как площадь помещения, от которой зависит тепловая мощность, и скорость движения теплоносителя.

Многие ошибочно думают, что чем больше диаметр трубы, тем выше эффективность системы. На самом деле при выборе слишком больших труб давление в системе снижается, и отопление и вовсе пропадает – теплая вода не может обогнуть всю систему трубопровода и радиаторов. Чем меньше диаметр, тем выше скорость потока воды. В идеале скорость должна быть выше, чем 0,2 м/с, но меньше 1,5 м/с, иначе процесс циркуляции теплоносителя будет слишком шумным.

Диаметр выбирают на основе расчета требуемой тепловой мощности. Для комнат с высотой потолков до 3 м на каждый 1 м2 необходимо 100 Вт энергии. Для комнаты площадью 20 м2, например, необходимо 2000 Вт тепловой мощности, сюда стоит добавить 20% запаса, получаем 2400 Вт. Данная тепловая мощность обеспечивается одним или двумя радиаторами, если окон в комнате два – под каждое окно. По таблице смотрим, что для покрытия этой мощности необходимы трубы с внутренним диаметром 8 мм, но подойдут и 10 мм. Конечно, это все условные расчеты, но сориентироваться в бюджете на покупку труб они помогут.

Напоследок отметим, что на трубах отопления лучше не экономить – это убережет от многочисленных проблем. Отлично зарекомендовала себя продукция таких производителей, как Akwatherm, Rehau, Banninger, Wefatherm, FV-Plast.

Статья написана для сайта remstroiblog.ru.

Металлические изделия

Трубы для отопления дома изготавливаются из двух видов металла:

  • сталь;
  • медь.

Они применяются давно и эффективно, при этом свои позиции постепенно сдают. В основном люди не хотят связываться с этими материалами, возможно, зря.

Материал, несомненно, отличный, он обладает высокими эксплуатационными характеристиками, но дорогой. Монтаж осуществляется пресс-фитингами или резьбовыми соединениями. Первый вариант более

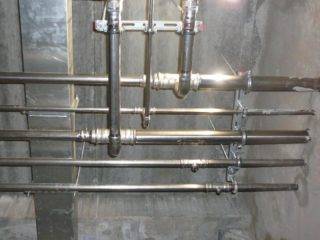

Трубы из нержавейки во всей красе

предпочтительный. Если финансы позволяют, то нержавеющие трубы для отопления, собранные на пресс-фитингах, будут прекрасным вариантом.

Ограничения по использованию

Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

  1. PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
  2. PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
  3. PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
  4. PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.

Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.

Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.

Монтаж батарей отопления своими руками

Чтобы рассчитать мощность радиаторов отопления, требуется учесть несколько факторов: общую массу теплоносителя и радиатора, площадь поверхности, которую занимает радиаторный элемент.

Мастера сайта сайт подготовили для Вас специальный калькулятор. Они также будут нагреваться и отдавать тепло.

Благодаря им улучшится конвекция. Эти пластины можно вырезать из металлического листа толщиной, равной 1,,0 мм.

Их особенности должны быть такими:. Такие пластины прикладывают к батарее и приваривают. Что касается их количества, то чем больше, тем лучше, ведь тем больше становится теплоотдача. Подбор батареи отопления по площади квартиры Насколько должны нагреваться батареи отопления Изготовление солнечной батареи Счетчики отопления на батареи. Отопительные бытовые устройства, изготовленные на брендовых предприятиях, эффективны и безопасны в повседневном пользовании, имеют современный или ретро-дизайн, но не всегда их приобретение по-житейски оправдано.

Например, для обогрева производственных и подсобных помещений более оптимальным вариантом будет самодельная батарея отопления, которая, понятно, эстетически уступает покрашенным порошковой эмалью дорогим радиаторам, но греет не хуже. Отопительным регистром обозначают обогревательный прибор, состоящий из единичной трубы или нескольких соединенных в единую конструкцию стальных труб для циркуляции теплоносителя.

Практика и расчеты показали целесообразность применения гладкостенных труб из стали диаметрами от 32 мм до мм, чтобы обеспечить необходимую площадь теплообменной поверхности регистра. При этом в целях компактной компоновки в обогреваемом помещении регистры делают секционными или в форме змеевика.

Использование стальных труб мотивировано простотой их сборки с применением сварки и обеспечением герметичности сварных швов. Для изготовления регистров отопления совсем не обязательно подыскивать новые трубы дефицитных сортаментов.

Можно воспользоваться обрезками труб, оставшихся после строительно -монтажных работ на предприятии, или подыскать что-то подходящее на складах Вторчермета.

Применение гладкостенных труб предопределило два вида самодельных регистров для обогрева помещений:. При соединении труб в конструкцию регистра рекомендуется придерживаться расстояния между наружными поверхностями на 5 см больше диаметра, из которых сварен регистр.

Это уменьшает взаимное облучение и увеличивает теплоотдачу. Конструкция секционного регистра представляет собой горизонтально расположенные одну или несколько труб, в которых движение теплоносителя начинается с верхней трубы по всей ее длине, затем через соединительный патрубок на другом конце перетекает в следующую.

Патрубки на входе и выходе делают резьбовыми, но чаще всего приваривают.
