Описание и разновидности указателей напряжения

Указатели напряжения до 1000 В. Испытание средств защиты

admin

1. Для проверки наличия или отсутствия напряжения в электроустановках до 1000 В применяются указатели двух типов:

– двухполюсные – работающие при протекании активного тока;

– однополюсные – работающие при емкостном токе.

2. Двухполюсные указатели предназначены для электроустановок переменного и постоянного тока, а однополюсные – для электроустановок переменного тока.

3. Двухполюсные указатели состоят из двух корпусов, содержащих элементы электрической схемы. Элементы электрической схемы соединяются между собой гибким проводом, не теряющим эластичности при отрицательных температурах, длиной не менее 1 м. В местах вводов в корпуса соединительный провод имеет амортизационные втулки или утолщенную изоляцию.

4. Электрическая схема двухполюсного указателя с визуальной индикацией может содержать прибор стрелочного типа или цифровую знакосинтезирующую систему (с малогабаритным источником питания индицирующей шкалы). Указатели этого типа могут применяться на напряжение от 0 до 1000 В.

5. Электрическая схема однополюсного указателя напряжения должна содержать элемент индикации с добавочным резистором, контакт – наконечник и контакт на торцевой (боковой) части корпуса, с которым соприкасается рука оператора.

6. Длина неизолированной части контактов – наконечников не должна превышать 5 мм. Контакты-наконечники должны быть жестко закреплены и не должны перемещаться вдоль оси.

7. Эксплутационные испытания указателей напряжения до 1000 В заключаются в определении напряжения индикации, проверке схемы повышенным напряжением, измерении тока, протекающего через указатель при наибольшем рабочем напряжении, испытании изоляции повышенным напряжением.

8. Для проверки напряжения индикации у двухполюсного указателя напряжение от испытательной установки прикладывается к контактам – наконечникам, у однополюсного – к контакту – наконечнику и контакту на торцевой (боковой) части корпуса.

9. Напряжение индикации указателей напряжения до 1000 В должно быть не выше 50 В.

10. Для проверки схемы у двухполюсного указателя напряжение от испытательной установки прикладывают к контактам – наконечникам, у однополюсного указателя – к контакту – наконечнику и контакту на торцевой (боковой) части в соответствии со схемами рис 1.

11. Испытательное напряжение при проверке схемы должно превышать наибольшее значение рабочего напряжения не менее чем на 10%. Продолжительность испытания – 1 минута.

12. Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, не должно превышать:

– 0,6 мА для однополюсного указателя напряжения;

– 10 мА для двухполюсного указателя напряжения с элементами, обеспечивающими визуальную или визуально – акустическую индикацию сигнала;

– для указателей напряжения с лампой накаливания до 10 Вт напряжением 220 В значение тока определяется мощностью лампы.

13. Значение тока измеряется с помощью амперметра, включенного последовательно с указателем в соответствии со схемой рис. 2.

14. Для испытания изоляции указателей напряжения повышенным напряжением у двухполюсных указателей оба изолирующих корпуса обертываются фольгой, а соединительный провод опускается в заземленный сосуд так, чтобы вода закрывала провод, не доходя до рукоятки на 9 – 10 мм. Один провод от испытательной установки присоединяют к контактам – наконечникам, второй, заземленный, – к фольге и опускают его в воду в соответствии с рис. 3.

15. У однополюсных указателей напряжения изолирующий корпус по всей длине до ограничительного упора обертывают фольгой. Между фольгой и контактом на торцевой части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяется к контакту – наконечнику, второй, заземленный, – к фольге.

16. Изоляция указателей напряжения до 500 В должна выдерживать напряжение 1 кВ, а указателей напряжения выше 500 В – 2 кВ. Продолжительность испытания – 1 минута.

17. В эксплуатации механические испытания указателей не проводят.

Рис.1. Схемы испытания однополюсного указателя напряжения до 1 кВ

Рис.2. Схемы испытания двухполюсного указателя напряжения до 1 кВ

Рис.3. Схемы испытания изоляции двухполюсного указателя напряжения до 1 кВ

Рубрика Документация, Инструкции Метки: Испытания, СИЗ, Указатель напряжения

Как выбрать автоматический индикатор напряжения сети

При выборе автомата с индикатором напряжения необходимо обращать внимание на диапазон отображаемых напряжений. Так, устройства на 3 фазы должны определять напряжение в диапазоне от 100 до 415 В

Автоматы на 2 фазы могут определять напряжение в диапазоне от 100 до 300 В. Чем шире диапазон напряжения устройства, тем лучше.

Выбирая прибор, следует обращать внимание на степень погрешности устройства

Кроме того, при выборе автоматических выключателей с индикаторами напряжения следует учитывать:

  • Степень погрешности устройства. Стандартные бытовые автоматы с индикацией напряжения должны иметь степень погрешности не более 3%.
  • Степень защиты устройства. Для внутренней установки подойдут устройства с маркировкой IP20.
  • Тип индикации. Простые модели имеют световую индикацию, представленную светодиодной лампой. Более дорогие модели могут иметь 3-х разрядное цифровое табло для отображения значений.
  • Индекс устройства. Простые автоматы обозначаются буквой С. Автоматы с индикацией, чаще всего, имеют маркировки PMT, PH, SVN в зависимости от типа устройства и производителя.

Высоковольтные индикаторы: нюансы использования

Такие приборы называют указателями высокого напряжения (УВН). Они применяются при обслуживании и ремонте электроустановок с номиналом от 400 В до 10 кВ. Внешне такой индикатор тока и напряжения выглядит, как длинная штанга с рукоятью, оснащенной ограничительным кольцом для предотвращения соскальзывания руки по направлению к токоведущим частям. Состоит прибор из:

  • Контактного элемента, который соприкасается с шиной.
  • Газоразрядной или светодиодной лампы, показывающей наличие напряжения.
  • Специального окошка, через которое можно увидеть свечение.
  • Изолированной штанги между рукояткой и контактной частью. Длина ее может быть постоянной или регулируемой.

Интересная информация! Ни один дежурный не подпишет допуск на обслуживание трансформаторной подстанции, если в комплекте инструмента электромонтеров отсутствует высоковольтный индикатор и защитные средства для работы с ним (резиновые перчатки, диэлектрические боты, коврик).

Подобные устройства не применяются для силовых сетей бытового назначения с напряжением менее 0.4 кВ. Современные приборы более высокотехнологичны и могут оборудоваться блоком с жидкокристаллическим дисплеем и определенным объемом памяти. Замерив показатели на разных фазах нескольких трансформаторов, можно проанализировать полученную информацию позже, в спокойной обстановке и понять, какие действия необходимо предпринять.

Проведение эксплуатационных испытаний

Такие испытания проводятся на предмет технического состояния прибора и его способности выполнять свои функции. Подобные мероприятия предполагают испытание изоляции, определение напряжения индикации, проверку работоспособности прибора в условиях повышенного напряжения.

Одновременно проверяется ток, протекающий через устройство при его максимальном рабочем напряжении. В некоторых случаях может быть проверено напряжение в цепях постоянного тока. Выполняется проверка, насколько правильно индикатор реагирует на полярность.

В самом начале выполняется плавное увеличение напряжения от нулевой отметки. Одновременно производится фиксация напряжения индикации, а также тока, проходящего по указателю при его максимальном рабочем напряжении. Далее прибор на протяжении одной минуты выдерживается в условиях повышенного испытательного напряжения. Оно должно быть выше максимального рабочего напряжения указателя примерно на 10%. В двухполюсном приборе испытательное напряжение прикладывается между обоими наконечниками-электродами, а в однополюсном – между наконечником-электродом и кнопкой электрода, расположенной в торце или сбоку.

Индикатор напряжения на светодиодах: схема, как сделать своими руками самодельный указатель напряжения в сети

Защитные средства в электроустановках до и выше 1000В

Как сделать индикатор напряжения на светодиодах

Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Что лучше выбрать

Все устройства имеют свои плюсы и минусы, которые надо учитывать при их покупке. Кроме того, надо понимать, зачем оно будет нужно – к примеру, если контролька отлично себя зарекомендовала в трехфазных цепях, то делать ее для домашнего использования особого смысла нет.

Как ни странно, но если человек не разбирается в электрике, то ему лучше купить все таки полупрофессиональное устройство – хотя бы универсальный пробник на 220-380в. Кроме того, что это просто надежное и нужное устройство, если придется приглашать электрика или просить знакомых посмотреть проводку, то лучше если под рукой окажется хороший прибор.

Указатели напряжения до 1000 в

Назначение, принцип действия и конструкция

22. В электроустановках напряжением до 1000 В применяются указатели двух типов: двухполюсные и однополюсные.

Двухполюсные указатели, работающие при протекании активного тока, предназначены для электроустановок переменного и постоянного тока.

Однополюсные указатели, работающие при протекании емкостного тока, предназначены для электроустановок только переменного тока.

Применение двухполюсных указателей является предпочтительным.

Применение контрольных ламп для проверки отсутствия напряжения не допускается.

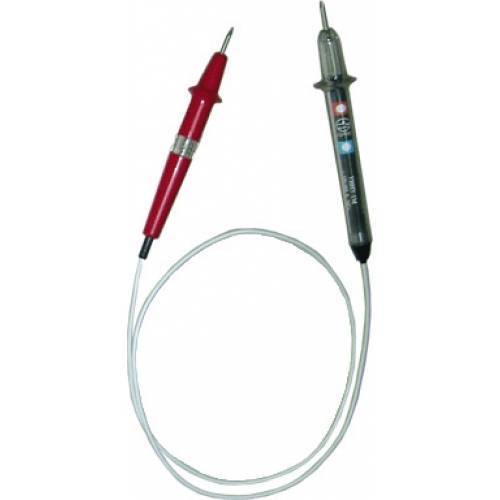

23. Двухполюсные указатели состоят из двух корпусов, выполненных из электроизоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы световой и (или) звуковой индикации. Корпуса соединены между собой гибким проводом длиной не менее 1 м. В местах вводов в корпуса соединительный провод должен иметь амортизационные втулки или утолщенную изоляцию.

Размеры корпусов не нормируются, определяются удобством пользования.

Каждый корпус двухполюсного указателя должен иметь жестко закрепленный электрод-наконечник, длина неизолированной части которого не должна превышать 7 мм, кроме указателей для воздушных линий, у которых длина неизолированной части электродов-наконечников определяется техническими условиями.

24. Однополюсный указатель имеет один корпус, выполненный из электроизоляционного материала, в котором размещены все элементы указателя. Кроме электрода-наконечника, соответствующего требованиям п. 2.4.25, на торцевой или боковой части корпуса должен быть электрод для контакта с рукой оператора.

Размеры корпуса не нормируются, определяются удобством пользования.

25. Напряжение индикации указателей должно составлять не более 50 В.

Световой и звуковой сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

26. Указатели напряжения до 1000 В могут выполнять также дополнительные функции: проверка целостности электрических цепей, определение фазного провода, определение полярности в цепях постоянного тока и т.д. При этом указатели не должны содержать коммутационных элементов, предназначенных для переключения режимов работы.

Расширение функциональных возможностей указателя не должно снижать безопасности проведения операций по определению наличия или отсутствия напряжения.

Эксплуатационные испытания

27. Электрические испытания указателей напряжения до 1000 В состоят из испытания изоляции, определения напряжения индикации, проверки работы указателя при повышенном испытательном напряжении, проверки тока, протекающего через указатель при наибольшем рабочем напряжении указателя.

При необходимости проверяется также напряжение индикации в цепях постоянного тока, а также правильность индикации полярности.

Напряжение плавно увеличивается от нуля, при этом фиксируются значения напряжения индикации и тока, протекающего через указатель при наибольшем рабочем напряжении указателя, после чего указатель в течение 1 мин. выдерживается при повышенном испытательном напряжении, превышающем наибольшее рабочее напряжение указателя на 10%.

28. При испытаниях указателей (кроме испытания изоляции) напряжение от испытательной установки прикладывается между электродами-наконечниками (у двухполюсных указателей) или между электродом-наконечником и электродом на торцевой или боковой части корпуса (у однополюсных указателей).

29. При испытаниях изоляции у двухполюсных указателей оба корпуса обертываются фольгой, а соединительный провод опускается в сосуд с водой при температуре (25 +/- 15) °C так, чтобы вода закрывала провод, не доходя до рукояток корпусов на 8 — 12 мм. Один провод от испытательной установки присоединяют к электродам-наконечникам, второй, заземленный, — к фольге и опускают его в воду.

У однополюсных указателей корпус обертывают фольгой по всей длине до ограничительного упора. Между фольгой и контактом на торцевой (боковой) части корпуса оставляют разрыв не менее 10 мм. Один провод от испытательной установки присоединяют к электроду-наконечнику, другой — к фольге.

30. Нормы и периодичность эксплуатационных испытаний указателей приведены в таблице.

Указатели напряжения до 1000В

  • Заземления переносные для ВЛ
  • Заземления переносные для РУ
  • Инструмент диэлектрический
  • Комплекты средств защиты для электроустановок – КСЗ
  • Раскрепляющие устройства (УР)
  • Сигнализаторы напряжения
  • Средства индивидуальной защиты
  • Узлы и детали
  • Указатели высокого напряжения
  • Указатели напряжения до 1000В
  • Указатель повреждения кабеля
  • Устройства для работы на линиях
  • Штанги оперативные изолирующие
  • Лестницы диэлектрические
  • Стремянки диэлектрические
  • Модульное заземление
  • Молниеприемники и держатели
  • Оборудование и материалы
  • Электролитическое заземление
  • Элементы системы заземления
  • Элементы системы молниезащиты
  • Блоки управления насосами
  • Групповые источники питания
  • Контроллеры, модули расширения, кабели
  • Оперативные, задающие и вспомогательные устройства
  • Приборы для контроля пламени и управления розжигом
  • Приборы ПРОТАР
  • Программно-технический комплекс КОНТАР
  • Регуляторы МИНИТЕРМ
  • Регуляторы РС29
  • Регуляторы температуры прецизионные (ПРОТЕРМ)
  • Тиристорные усилители мощности и преобразователи
  • Устройства управления приточной вентиляцией (ВЕНТ)
  • Устройства управляющие систем теплоснабжения (РУНТ)

Указатель напряжения с функциями бесконтактной, звуковой и контактной световой индикацией

Данный индикатор в отличии от своих конкурентов, представленных выше, помимо светового оповещения, имеет еще и звуковое . Эта функция делает данный прибор очень безопасным при определении наличия или отсутствия напряжения.

На данном указателе, бесконтактный режим определения наличия напряжения, имеет звуковое оповещение, при этом, он сопровождается световой индикацией зеленого цвета.

Контактный режим, имеет только световое оповещение, сопровождается индикацией красного цвета.

Для этого на приборе предусмотрены две светодиодные лампочки.

Для звука имеется динамик.

На торце указателя расположен переключатель режимов работы:

  1. «O» — функция контактного светового оповещения, сопровождается свечением красной лампочки, определяет наличие напряжения только при непосредственном контакте с фазой;
  2. «L» — функция бесконтактного звукового оповещения средней чувствительности, сопровождается свечением зеленой лампочки, определяет напряжение с небольшого расстояния, даже через двойную изоляцию провода;
  3. «H» — функция звукового оповещения максимальной чувствительности, сопровождается свечением зеленой лампочки, определяет наличие напряжения с большого расстояния через изоляцию провода.

Рабочая часть скрытая под защитным колпачком, выполнена в виде плоской отвертки.

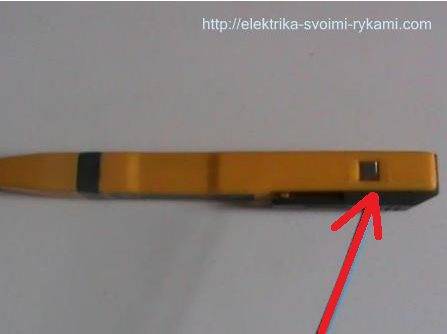

На торце указателя напряжения предусмотрен специальный контакт, который в совокупности с основной рабочей частью прибора используется для определения целостности цепи. Режим так называемой «прозвонки».

Последовательность работы в режиме «прозвонки»:

  • снимаем перчатки;
  • зажимаем пальцем правой руки торцевой контакт индикатора напряжения;
  • далее, основной рабочей частью (выполненной под плоскую отвертку), касаемся одного конца жилы проверяемого провода;
  • до второго конца провода необходимо дотронуться пальцами левой руки.

Если цепь целая, то:

  • в режиме «О» — загорится красная лампочка;
  • в режиме «L» и «H» — будет гореть зеленая лампочка в сопровождении с звуковым сигналом;

Если цепь повреждена:

ни в одном из режимов индикатор реагировать не будет.

Проверим указатель в работе

Включаем режим контактной индикации — «О».

Теперь, поочередно подносим указатель напряжения сначала к нулевому контакту автоматического выключателя, где он как и положено ничего не показывает.

Затем, к фазному контакту. Световая индикация указателя напряжения загорелась.

Переходим к бесконтактному режиму средней звуковой и световой индикации «L».

Данный режим может работать как с голой рабочей частью указателя, так и с защищенной колпачком. Итак, включаем режим и подносим указатель к автоматическому выключателю. Контактов касаться не нужно! Держим прибор на расстоянии 1-2 см от токоведущих частей. Возле нулевого контакта индикаторы указателя молчат, а возле фазного начинают издавать звуковое и световое оповещение, загорается зеленая лампочка.

Тестируем прибор в последнем положении переключателя -«H», режим повышенной чувствительности бесконтактной звуковой и световой индикации.

Пользоваться данным режимом можно как с надетым, так и со снятым колпачком. Включаем прибор и подносим его к автоматическому выключателю.

Указатель включает звуковое и световое оповещение при обнаружении на одной из жил провода или кабеля фазы уже за 20 сантиметров до контактов автоматического выключателя.

Подведем итоги по тестированию данного указателя напряжения

Плюсы:

  • большой набор функций, три режима индикации, одна световая и две звуковые;
  • возможность определять напряжение на расстоянии;
  • бесконтактная световая индикация дублируется звуковой;
  • имеется функция проверки целостности цепи.

Минусы:

  • прибор работает от батареек типа LR44, 157, А76 или V13GA, довольно быстро садятся. Перед проведением работ требуется предварительная проверка работоспособности прибора;
  • рабочая температура окружающей среды от-10 до +50 градусов Цельсия.

Вывод: Отличный, понятный и адекватный прибор, с широким набором функций. Подойдет как для профессионала, так и для новичка.

Индикатор со звуковыми сигналами

Данная модификация индикатора напряжения, помимо вышеперечисленных функций, оборудована звуковой сигнализацией. За счет этого существенно повышается электробезопасность при выполнении проверочных мероприятий.

Звуковой сигнал подается только в бесконтактном режиме в случае обнаружения напряжения. Одновременно загорается зеленая лампочка светового индикатора. При работе устройства в контактном режиме звук не подается, а обозначается лишь индикацией красного цвета. Следовательно, в приборе установлены две разноцветные сигнальные лампочки.

Звуковые сигналы подаются через динамик, установленный в верхней части индикатора. Неподалеку от него в торце располагается переключатель, изменяющий рабочие режимы. Он может устанавливаться в следующие положения:

  • Позиция «О». Включает контактное световое оповещение. Напряжение возможно определить лишь напрямую контактируя с фазой.
  • Позиция «L». Активирует среднюю чувствительность при бесконтактном звуковом оповещении. Сопровождается индикацией зеленого цвета. Напряжение определяется с небольших расстояний, даже, если проводники покрыты двойной изоляцией. Такая позиция превращает прибор в бесконтактный индикатор напряжения.
  • Позиция «Н». Приводит в действие максимальную чувствительность бесконтактного звукового оповещения. Напряжение в этом случае возможно определить даже с больших расстояний через изоляционный слой. При положительном результате загорается зеленая лампочка.

Рабочее жало индикатора представляет собой плоскую отвертку, защищаемую колпачком. В торце прибора имеется контакт, с помощью которого выполняется прозвонка, то есть определяется целостность участка цепи. Если включен бесконтактный режим максимальной чувствительности защитный колпачок можно не снимать.

В целом, в ходе проверок, указатель зарекомендовал себя как надежный и качественный прибор. Световая и звуковая индикация дублируют друг друга. Определенным минусом является быстрая разрядка батареек, в связи с чем прибор приходится проверять на работоспособность перед каждым использованием.

Как работает

Внутри всех предметов присутствуют электрические заряды: анионы, катионы, электроны. Их количество влияет на значение отрицательного или положительного потенциала. Разница величин этих значений — это напряжение, после возникновения которого появляется движение зарядов (электрически ток). Это свойство использовано при разработке устройств для поиска потенциала:

  • на пути частиц помещают сопротивление, которое уменьшает их концентрацию до минимума (безопасного для людей);
  • остаточное электричество превращают в световую, звуковую или магнитную энергию;
  • интенсивность полученного сигнала свидетельствует об отсутствии или наличии потенциала.

Вам это будет интересно Особенности использования схем сварочного аппарата Прибор с помощью контактов или клемм подключают к сети и устанавливают наличие или отсутствие электротока. Когда вольтаж существует, об этом сообщает звук микродинамика, стрелка измерительного устройства или светодиодная лампочка.

Выполнение измерительных работ

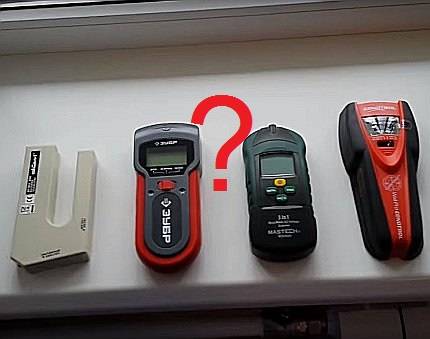

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.


При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

  1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
  2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
  3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
  4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
  5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Назначение, устройство, область применения УНН

Указатели напряжения производятся двух типов – однополюсные и двухполюсные, в зависимости принципа работ:

·         Для переменного тока применяются однополюсные устройства, поскольку могут идентифицировать прохождение емкостного тока;

·         Для постоянного тока, а также для систем с переменным током используются двухполюсные устройства, фиксирующие прохождение активного заряда.

Важно!

Использование иных средств электротехнической защиты (дистанцирования), кроме указателей высокого напряжения или токов до 1000 вольт, запрещено!

Не допускается использование подключенных световых приборов, оборудования, двигателей.

Конструкция прибора:

·         Рабочие электроды;

·         Индикатор;

·         Корпус;

·         Упорное кольцо;

·         Рукоять.

Необходимость купить указатели напряжения до 1000 вольт возникает для работы с вторичными цепями, при подключении счетчиков, оборудования, агрегатов, распределительных щитов, если необходимо модернизировать существующую систему энергоснабжения.

У нас вы также сможете заказать по низким ценам необходимые средства электротехнической защиты, включая:

·         Сигнализаторы напряжения;

·         Коврики, перчатки, боты;

·         Переносные заземления;

·         Диэлектрический инструмент;

·         Раскрепляющие устройства.

Для оптовых покупателей и постоянных клиентов предусмотрены скидки. Выполняем снабжение обслуживающих компаний, государственных и коммерческих предприятий, строительных и монтажных компаний различных сфер деятельности.

Поскольку определение совпадения фаз и поиск протекания активного топа осуществляется при непосредственном контакте с токопроводящей жилой, важно, чтобы рабочие были уверены в безопасности и надежности показаний приборов. Поэтому, мы рекомендуем приобретать исключительно сертифицированные средства электрозащиты от проверенных поставщиков и фирм-производителей

Индикаторная отвертка с расширенными функциями

Данное устройство также оборудовано световой индикацией и может использоваться в контактном и бесконтактном вариантах. Оба метода позволяют установить наличие или отсутствие обычного или низкого напряжения на проверяемом участке. Кроме того, прибор дает возможность проверить состояние цепи и ее отдельных элементов – предохранителей, кабелей и проводов.

Указатель разделяется на две основных составляющих. Одна из них выполнена в виде плоской отвертки, непосредственно контактирующей с проверяемыми элементами. С помощью второй детали осуществляется бесконтактная проверка напряжения. Обе части, дополняя друг друга, позволяют определить целостность электрической цепи.

Светодиодный электронный индикатор расположен в рукоятке, изготовленной из прозрачного диэлектрического материала. При наличии фазы подается световой сигнал. Здесь же размещаются и батарейки, которые служат источником питания.

Определение фазы и нуля осуществляется по такой же схеме, как и с обычной индикаторной отверткой. То есть жало инструмента поочередно касается контактов. Наличие фазного провода подтверждается загоревшимся индикатором. Бесконтактная проверка выполняется с помощью верхней рабочей части. В этом случае инструмент необходимо правильно удерживать в руке за середину рукоятки и не касаться, при этом, нижней рабочей части. Несоблюдение этого правила приведет к переходу в режим прозвонки и сигнал о наличии фазного провода будет ложным.

Верхняя часть индикаторной отвертки подносится к изоляционному покрытию проводника, не касаясь его поверхности. Наличие фазы начнет определяться в момент приближения указателя к проверяемому участку, а индикатор подаст световой сигнал. Целостность проводников определяется путем прозвонки. Данная операция выполняется при полном отсутствии напряжения в сети.

Сама проверка выполняется в следующем порядке:

  • Защитные перчатки нужно снять и пальцем одной руки зажать верхнюю рабочую часть устройства.
  • Жалом индикатора коснуться жилы провода на одном из концов. Другой рукой нужно дотронуться до второго конца проводника.
  • Срабатывание индикаторной лампочки указывает на целостность проверяемой жилы. Если же пробник не сработал, следовательно у жилы имеется повреждение, скорее всего полный обрыв. Данный способ может использоваться не только в отношении проводов, но и предохранителей.

Несомненными плюсами подобных индикаторов является хорошо различимая световая сигнализация, возможность определения напряжения контактным и бесконтактным способами. Можно прозвонить цепь и проверить ее целостность, а сам указатель использовать как обычную плоскую отвертку. Незначительные минусы связаны с регулярной заменой батареек и ограниченным температурным диапазоном в пределах от минус 10 до плюс 50 градусов.

В целом устройство считается простым и надежным и вполне может использоваться не только в быту, но и в профессиональной деятельности.

Однополюсная конструкция

Электрический ток протекает между фазой (точка измерения) и заземляющим контуром, который обеспечивает тело человека (оператора). Внутри прибора простая электрическая цепь, состоящая из неоновой лампы и резистора. Сопротивление подбирается таким образом, чтобы электрический ток не превышал безопасное для человека значение.

В то же время, сила тока должна обеспечивать надежное срабатывание индикатора. Для неоновой лампы достаточно нескольких сотых миллиампер, так что схема работает устойчиво.

Как пользоваться таким указателем? Прибор удерживается в одной руке, палец кладется на тыльный контакт. После чего измерительный щуп прикладывается к токоведущей части электроустановки. При наличии потенциала контрольная лампа загорается.

Интересно, что различные «продвинутые» схемы с транзистором и светодиодом не так надежны, как простая неоновая лампа и графитовый резистор. Высокий процент ложных срабатываний не позволяет использовать такой прибор в профессиональных целях.

Преимущества:

  • дешевизна прибора;
  • оперативность использования;
  • возможность работать одной рукой.

Недостатки:

  • низкая точность и надежность;
  • нет расширенного функционала;
  • потенциально опасен: есть контакт открытых участков тела с измерительной частью прибора.

Испытания указателя

Лабораторные испытания проводят организации, имеющие на это специальную лицензию. Для осуществления проверки собирается схема, в которую включается указатель высоких или низких напряжений.

УНН испытывают на состояние изоляции, величину напряжения индикации. Также проверяют его работу при повышенном напряжении, при этом замеряют ток. Плавно увеличенное от нулевого значения напряжение доводится до превышения рабочего на 10% и выдерживается в течение 1 мин.


Схема электроустановки для испытания изоляции корпуса и провода УНН до 1000 В

УВН испытывают, начиная с рабочей части, прикладывая напряжение к наконечнику и винтовому соединению. Если индикатор на напряжение выше 35 кВ, рабочую часть не проверяют, испытывают только состояние изолирующей части и рукоятки.


Схема испытательной установки для УВН

Полученные результаты оформляются протоколом и заносятся в журнал. На допущенное к эксплуатации средство устанавливается бирка со штампом, где указана дата следующей поверки.

Указатели и индикаторы напряжения служат для обеспечения безопасности обслуживающего персонала при работах, они же могут таить в себе опасность. Хранение, правильное применение и ежедневный визуальный осмотр должны обеспечиваться тем, кто непосредственно пользуется указателем. Запрещено использование устройства, если срок проверки истёк, а также,если оно подверглось механическому воздействию в результате падения или удара.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
