Что называется падением напряжения на участке цепи

Определение потерь напряжения в сети 10 кВ и трансформаторе.

Потери напряжения на участках линии высокого напряжения в вольтах определяются по формуле,

,

где Р

– активная мощность участка, кВт,

Q

– реактивная мощность участка, квар,

rо

– удельное активное сопротивление провода, Ом/км,

хо

– удельное реактивное сопротивление провода, Ом/км,

L

– длина участка, км. В Потеря напряжения на участке сети высокого напряжения в процентах от номинального, определяется по ворожению,

, %

Результаты расчетов сводятся в таблицу 8.1.

Участок сети	Марка провода	Р, кВт	rо, Ом/км	Q, квар	хо, Ом/км	L, км	∆U, В	∆U, %
АС-35	313,2	1,146	42,23	0,41	0,3	48,91

Потери напряжения в трансформаторе определяются по формуле,

Основные понятия

Вольтметр Падение напряжения – это величина, отраженная в изменении потенциала в разных частях проводника. Протекающий от источника по направлению к нагрузке ток меняет свои параметры в силу сопротивления проводов, но его направление остается неизменным. Измерить напряжение можно с помощью вольтметра:

• двумя приборами в начале и конце линии;
• поочередное измерение в нескольких местах;
• вольтметром, подключенным параллельно кабелю.

Простейшая цепь – источник питания, проводник, нагрузка. Примером может быть лампа накаливания, включенная в розетку 220 В. Если замерить прибором напряжение на лампе, оно будет немного ниже. Падение возникло на сопротивлении лампы.

Напряжение или падение напряжения на участке цепи можно вычислять, применяя закон Ома, по формуле U = IR, где:

• U – электрическое напряжение (вольт);
• I – сила тока в проводнике (ампер);
• R – сопротивление цепи или ее элементов (ом).

Зная две любые величины, можно вычислить третью. При этом нужно учитывать род тока – переменный или постоянный. Если в цепи несколько параллельно подключенных сопротивлений, расчет несколько усложняется.

Результат понижения напряжения

Распространено явление, когда входное напряжение определяется ниже установленной нормы. Проседание по длине кабеля возникает по причине прохождения высокого тока, который вызывает увеличение сопротивления. Также потери возрастают на линиях большой протяженности, что характерно для сельской местности.

Согласно нормативам, потери от трансформатора до самого удаленного участка должны составлять не более 9%. Результат отклонения параметров от нормы может быть следующим:

• сбой работы энергозависимых установок и оборудования, осветительных приборов;
• выход электроприборов из строя при низких показателях напряжения на входе;
• снижение вращающего момента при пуске электродвигателя или компрессорной установки;
• пусковой ток приводит к перегреву и отключению двигателя;
• неравномерная токовая нагрузка в начале линии и на удаленном конце;
• осветительные приборы работают вполнакала;
• потери электроэнергии, недоиспользование мощности тока.

Изменяются характеристики и параметры эксплуатации электрических приборов. Например, из-за слабой мощности увеличивается время нагрева воды бойлером. Снижение напряжения приводит к сбоям в электронике.

Как снизить потери ?

Одним из способов снижения потери напряжения в проводнике, является увеличение его сечения. Помимо этого, рекомендуется сократить его протяженность и удаленность от точки назначения. В некоторых случаях эти способы не всегда можно применить по техническим причинам.В большинстве случаем, сокращение сопротивления позволяет нормализовать работу линии.

Главным недостатком большой площади сечения кабеля, являются существенные материальные затраты в процессе использования.

Именно поэтому правильный расчёт и подбор нужного диаметра, позволяют избавиться от этой неприятности. Калькулятор в режиме онлайн применяют для проектов с высоковольтными линиями. Здесь программа помогает правильно рассчитать точные параметры для электрической цепи.

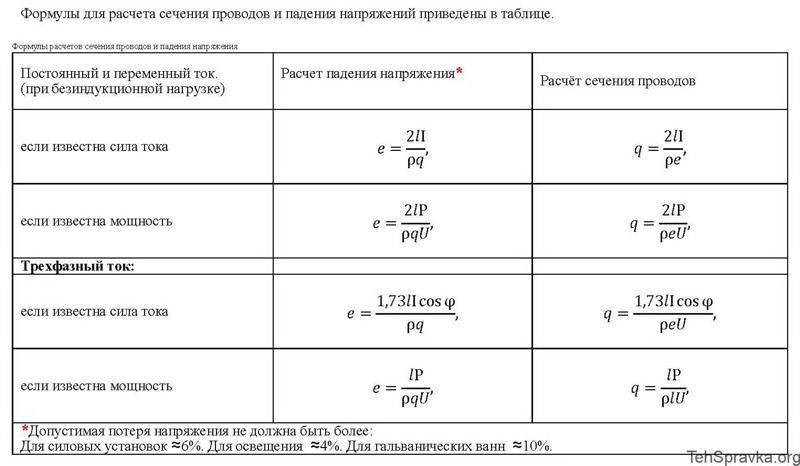

Расчетная проверка сечений жил кабелей на потерю напряжения.

Сечение кабелей и проводов, выбранное из условий нагрева и согласованное с коммутационными возможностями аппаратов защиты, нужно проверять на относительную линейную потерю напряжения.

где U — напряжение источника электрической энергии, Uном — напряжение в месте присоединения приемника.

Допустимое отклонение напряжения на зажимах двигателей от номинального не должно превышать ±5 %, а в отдельных случаях оно может достигать +10 %.

В осветительных сетях снижение напряжения у наиболее удаленных ламп внутреннего рабочего освещения и прожекторных установок наружного освещения не должно превышать 2,5 % номинального напряжения ламп, у ламп наружного и аварийного освещения — 5 %, а в сетях напряжением 12.,.42 В — 10 %. Большее снижение напряжения приводит к существенному уменьшению освещенности рабочих мест, вызывает снижение производительности труда и может привести к условиям, при которых зажигание газоразрядных ламп не гарантировано. Наибольшее напряжение на лампах, как правило, не должно превышать 105 % его номинального значения.

Повышение напряжения сетей внутреннего электроснабжения выше предусмотренного нормами не допустимо, так как оно приводит к существенному увеличению расхода электрической энергии, сокращению срока службы силового и осветительного электрооборудования, а иногда к снижению качества выпускаемой продукции.

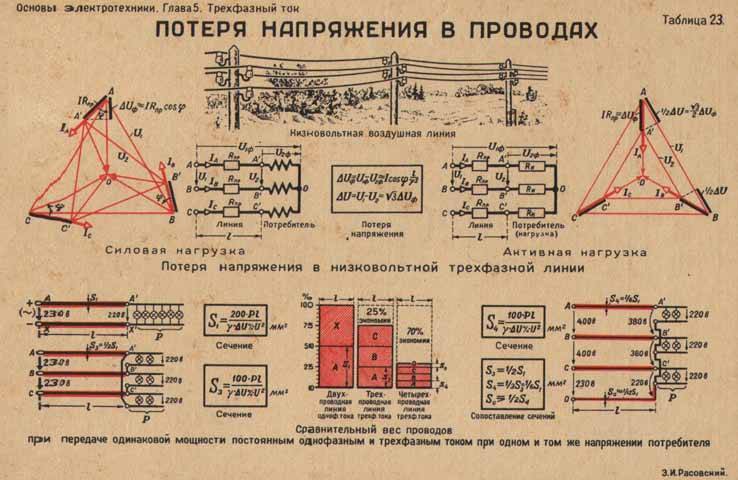

При проектировании электроснабжения и электрооборудования жилища важна величина действительной части, т.е. потеря напряжения. Проверка выбранных проводников по потере напряжения из условия обеспечения необходимых(регламентированных стандартами) уровней напряжения у самых удаленных от источника питания потребителей осуществляется следующим образом. Выполняется расчет потери напряжения (%) по формулам:-рассотрим для трех фазной сети:

Где

U н – номинальное напряжение, В (380 В – симметричной трехфазной сети);

 R – активное сопротивление проводника, Ом;

Х – индуктивное сопротивление проводника, Ом;

Сos ϕ– коэффициент мощности нагрузки;

 I р max– максимальный расчетный ток нагрузки, А;

ΔU – потеря напряжения, % от номинального.

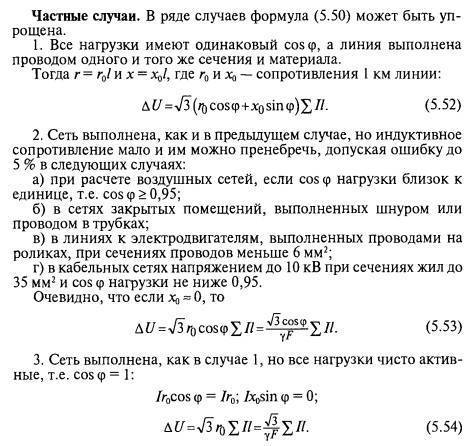

Без учета индуктивного сопротивления линии на потерю напряжения, как правило, рассчитываются:

-сети постоянного тока;

-линии сети переменного тока, для которых коэффициент мощности Cos ϕ= 1;

-сети, выполненные проводами внутри зданий или кабелями, если их сечения не превосходят табличных значений.

Индуктивным сопротивлением проводников сечением менее 50 мм2 можно пренебречь,т.е. Х

При отсутствии какой-либо другой информации величину Х можно принимать Ом/м.

Активное сопротивление проводников (Ом) определяется по одной из известных формуле,

где ρ– удельное сопротивление проводника, Ом • мм2/ м;

γ– удельная проводимость проводника, м / Ом • мм2;

S – сечение проводника, мм2;

l – длина проводника.

Значение удельного сопротивления и удельной проводимости для:

Медных проводников ρм=0,0189 Ом • мм2/ м;γм= 53 м / Ом • мм2;

-алюминиевых проводниковρа =0,0315 Ом • мм2/ м; γа = 31,7 м / Ом • мм2.

Допустимая величина падения напряжения определяется по формуле:

Где ΔU пд– предельно допустимые потери напряжения в питающей приемник цепи, %;

105-напряжение холостого хода на вторичной стороне питающего трансформатора, %

ΔU тр– падение напряжения в трансформаторе, питающем данный объект, %;

ΔU min д– минимально допустимое напряжение на зажимах электроприемника, %.

Допустимые отклонения напряжения у приемников электроэнергии смотрят в табличных данных. .Затем проверяется выполнение условия:

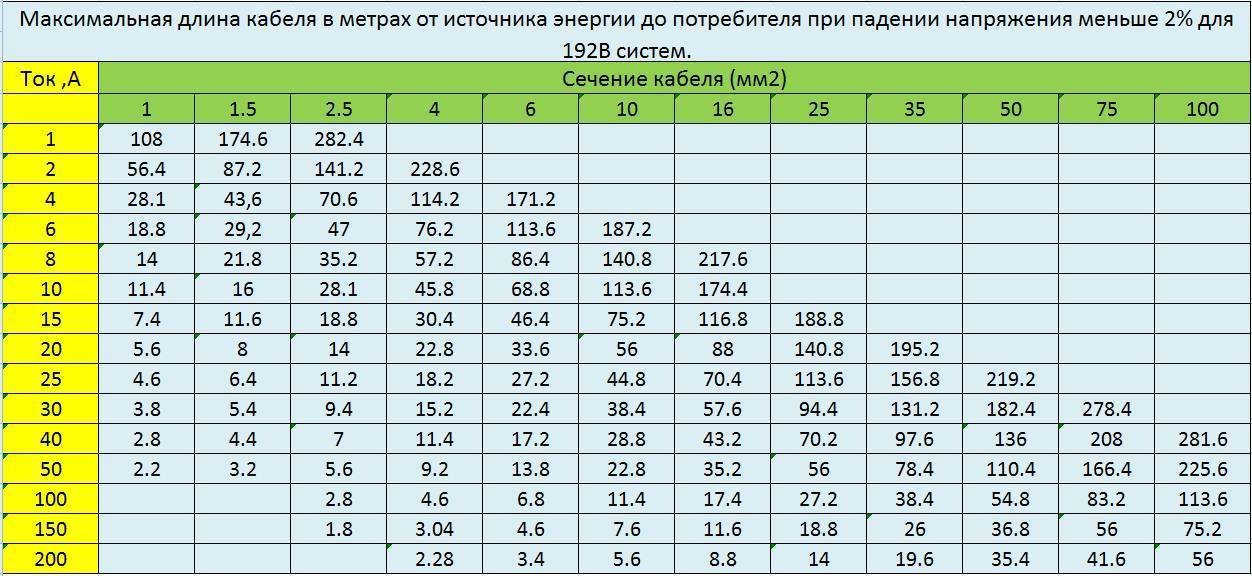

Для проверки проводников по потере напряжения можно также использовать таблицы удельных потерь напряжения ,которые составлены на основании данных, приведенных в Справочнике по расчету проводов и кабелей и адаптированных к действующим в настоящее время нормам и правилам. В таблицах находят удельные потери напряжения для электропроводок,воздушных и кабельных линий в зависимости от величины коэффициента мощности. Для проводов и кабелей из цветного металла эти потери выражены в процентах на 1 кВт•км в зависимости от напряжения линии. Потеря напряжения в линии при заданном сечении проводов и кабелей из цветных металлов определяется по формуле,

где М а – сумма произведений активных нагрузок на длины участков линии, кВт•км;

ΔU  м.б. – табличное значение удельной величины потери напряжения в процентах на 1 кВт•км.

Определение сечения проводов по заданной величине потери напряжения производится следующим образом. Определяется расчетное значение

ΔU мб п о ф о р м у л е :

и по соответствующей таблице подбирается сечение провода с ближайшим меньшим значением у д е л ь н о й п о т е р и н а п р я ж е н и я

Результат понижения напряжения

Согласно нормативным документам, потери на линии от трансформатора до наиболее удаленного энергонагруженного участка для жилых и общественных объектов должны составлять не более девяти процентов.

Допускаются потери 5 % до главного ввода, а 4 % — от ввода до конечного потребителя. Для трехфазных сетей на три или четыре провода номинальное значение должно составлять 400 В ± 10 % при нормальных условиях эксплуатации.

Отклонение параметра от нормированного значения может иметь следующие последствия:

1. Некорректная работа энергозависимых установок, оборудования, осветительных приборов.
2. Отказ работы электроприборов при сниженном показателе напряжения на входе, выход оборудования из строя.
3. Снижение ускорения вращающего момента электродвигателей при пусковом токе, потери учитываемой энергии, отключение двигателей при перегреве.
4. Неравномерное распределение токовой нагрузки между потребителями на начале линии и на удаленном конце протяженного провода.
5. Работа осветительных приборов на половину накала, за счет чего происходят недоиспользование мощности тока в сети, потери электроэнергии.

В рабочем режиме наиболее приемлемым показателем потерь напряжения в кабеле считается 5 %. Это оптимальное расчетное значение, которое можно принимать допустимым для электросетей, поскольку в энергетической отрасли токи огромной мощности транспортируются на большие расстояния.

К характеристикам линий электропередач предъявляются повышенные требования

Важно уделять особое внимание потерям напряжения не только на магистральных сетях, но и на линиях вторичного назначения

Способы уменьшения потерь в электрических сетях

Пользователь сети не может повлиять на потери в ЛЭП, но может снизить падение напряжения на участке цепи, грамотно подключив ее элементы.

Медный кабель лучше соединять с медным, а алюминиевый — с алюминиевым. Количество соединений проводов, где материал жилы изменяется, лучше свести к минимуму, так как в таких местах не только рассеивается энергия, но и увеличивается тепловыделение, что при недостаточном уровне теплозоляции может быть пожароопасным. Учитывая показатели удельной проводимости и удельного сопротивления меди и алюминия, более эффективно в плане энергозатрат использовать медь.

Если это возможно, при планировании электрической цепи любые индуктивные элементы, такие как катушки (L), трансформаторы и электродвигатели, лучше подключать параллельно, так как согласно законам физики, общая индуктивность такой схемы снижается, а при последовательном подключении, наоборот, увеличивается.

Еще для сглаживания реактивной составляющей используют конденсаторные установки (или RC-фильтры в совокупности с резисторами).

В зависимости от принципа подключения конденсаторов и потребителя имеется несколько типов компенсации: личная, групповая и общая.

1. При личной компенсации емкости присоединяют непосредственно к месту появления реактивной мощности, то есть собственный конденсатор — к асинхронному мотору, еще один — к газоразрядной лампе, еще один — к сварочному, еще один — для трансформатора и т.д. В этой точке приходящие кабели разгружаются от реактивных токов к отдельному пользователю.
2. Групповая компенсация включает в себя присоединение одного или нескольких конденсаторов к нескольким элементам с большими индуктивными характеристиками. В данной ситуации регулярная одновременная деятельность нескольких потребителей связана с передачей суммарной реактивной энергии между нагрузками и конденсаторами. Линия, которая подводит электрическую энергию к группе нагрузок, разгрузится.
3. Общая компенсация предусматривает вставку конденсаторов с регулятором в основном щите, или ГРЩ. Он производит оценку по факту текущего потребления реактивной мощности и быстро подсоединяет и отсоединяет нужное число конденсаторов. В результате берущаяся от сети общая мощность приводится к минимуму в согласии с моментальной величиной необходимой реактивной мощности.
4. Все установки компенсации реактивной мощности включают в себя пару ветвей конденсаторов, пару ступеней, которые образуются специально для электрической сети в зависимости от потенциальных нагрузок. Типичные габариты ступеней: 5; 10; 20; 30; 50; 7,5; 12,5; 25 квар.

Для приобретения больших ступеней (100 и больше квар) соединяют параллельно небольшие. Нагрузки на сети уменьшаются, токи включения и их помехи снижаются. В сетях с множеством высоких гармоник сетевого напряжения конденсаторы защищают дросселями.

Автоматические компенсаторы обеспечивают сети, снабженной ими, такие преимущества:

• уменьшают загрузку трансформаторов;
• делают более простыми требования к сечению кабелей;
• дают возможность загрузить электросети больше, чем можно без компенсации;
• ликвидируют причины уменьшения напряжения сети, даже когда нагрузка подсоединена протяженными кабелями;
• увеличивают КПД мобильных генераторов на топливе;
• упрощают запуск электрических двигателей;
• увеличивают косинус фи;
• ликвидируют реактивную мощность из контуров;
• защищают от перенапряжений;
• совершенствуют регулировку характеристик сетей.

Снижение напряжения с помощью трансформаторов

Самый простой способ – это использовать трансформатор пониженного напряжения, который совершает преобразования. Первичная обмотка содержит большее число витков, чем вторичная. Если есть необходимость снизить напряжение вдвое или втрое, вторичную обмотку можно и не использовать. Первичная обмотка трансформатора используется в качестве индуктивного делителя (если от нее имеются отводы). В бытовой технике используются трансформаторы, со вторичных обмоток которых снимается напряжение 5, 12 или 24 Вольта.

Это наиболее часто используемые значения в современной бытовой технике. 20-30 лет назад большая часть техники питалась напряжением в 9 Вольт. А ламповые телевизоры и усилители требовали наличия постоянного напряжения 150-250 В и переменного для нитей накала 6,3 (некоторые лампы питались от 12,6 В). Поэтому вторичная обмотка трансформаторов содержала такое же количество витков, как и первичная. В современной технике все чаще используются инверторные блоки питания (как на компьютерных БП), в их конструкцию входит трансформатор повышающего типа, он имеет очень маленькие габариты.

Кто платит за потери электричества

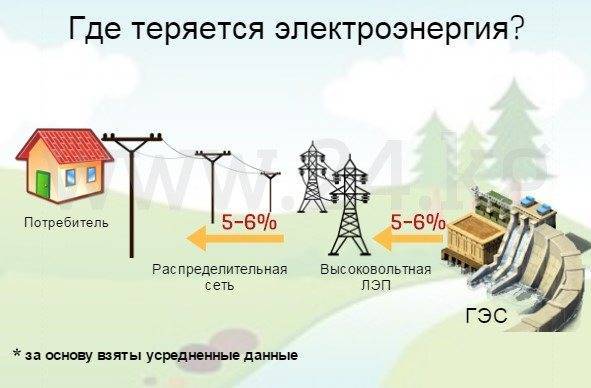

Потери электроэнергии при передаче (если передавать ее на большие расстояния) могут быть существенными. Это влияет на финансовую сторону вопроса. Реактивную составляющую учитывают при определении общего тарифа использования номинального тока для населения.

Для однофазных линий она уже включена в стоимость, учитывая параметры сети. Для юридических лиц эта составляющая рассчитывается независимо от активных нагрузок и в предоставляемом счете указывается отдельно, по особому тарифу (дешевле, чем активная). Делается это ввиду наличия на предприятиях большого количество индукционных механизмов (например, электродвигателей).

Органы энергонадзора устанавливают допустимое падение напряжения, или норматив потерь в электрических сетях. За потери при передаче электроэнергии платит пользователь. Поэтому, с точки зрения потребителя, экономически выгодно подумать о том, чтобы снизить их, изменив характеристики электрической цепи.

Что такое делитель напряжения и как его рассчитать?

Сколько электроэнергии потребляют бытовые приборы, способы вычисления, таблица

Как перевести амперы в ватты и обратно?

Как рассчитать необходимое сечение провода по мощности нагрузки?

Что такое активная и реактивная мощность переменного электрического тока?

Как перевести амперы в киловаты?

Допустимая потеря напряжения в линии

Пользователи электронной энергетической активности трудовую загрузку делают нормально, когда на их зажимы подается то напряжение, опираясь на математический подсчет изготовленного электрического прибора либо аппарата. При передаче электрической энергии по линиям часть вольтажа пропадает на противодействие самих линий и в итоге под самый конец полосы, т. е. у покупающего пользователя, вольтажа выходит падение, чем в начале линии. Падение вольтажа у покупающего пользователя, если сравнивать с обыденным, отражается на работе приемника тока, хоть силовая либо световая нагрузка.

Онлайн калькулятор расчета потерь напряжения в кабеле

Кабельные линии большой протяженности отличаются значительным сопротивлением, которое вносит свои коррективы в работу сети. В зависимости от марки кабеля и других параметров будет отличаться и величина сопротивления. А величина потеть напряжения на кабельной линии прямо пропорциональна  этому сопротивлению.

При помощи онлайн калькулятора расчет потерь напряжения в кабеле  сводится к таким действиям:

• Укажите длину кабеля в метрах и материал токоведущих жил в соответствующих окошках;
• Сечение проводника в мм²;
• Количество потребляемой электроэнергии в амперах или ваттах (при этом поставьте указатель напротив мощности или силы тока, в зависимости от того, какой параметр вам известен, и какую величину вы будете указывать);
• Проставьте величину напряжения в сети;
• Внесите коэффициент мощности cosφ;
• Укажите температуру кабеля;

После того как вы внесли вышеперечисленных данные в поля калькулятора, нажмите кнопку «вычислить» и в соответствующих графах вы получите результат расчета — величину потерь напряжения в кабеле ΔU в %, сопротивление самого провода Rпр в Ом, реактивную мощность Qпр в ВАр и напряжение на нагрузке Uн.

Для вычисления этих величин вся система, включающая кабель и нагрузку, заменяется на эквивалентную, которую можно представить таким образом:

Схема замещения линии с нагрузкой

Как видите на рисунке, в зависимости от типа питания нагрузки (однофазная или трехфазная), сопротивление кабельной линии будет иметь последовательное или параллельное соединение по отношению к нагрузке. Расчет  в калькуляторе осуществляется по таким формулам:

Где,

• ΔU – потеря напряжения;
• UЛ – линейное напряжение;
• UФ – фазное напряжение;
• I – ток, протекающий в линии;
• ZК – полное сопротивление кабельной линии;
• RК – активное сопротивление кабельной линии;
• XК – реактивное сопротивление кабельной линии.

Из них UЛ, UФ, I, — задаются на этапе введения данных. Для определения полного сопротивления ZК производится арифметическое сложение его активной  RК и реактивной XК составляющей. Активное и реактивное сопротивление определяется по формулам:

• RК = ( ρ * l ) / S
• RК – активное сопротивление кабельной линии, где
• ρ – удельное сопротивление для соответствующего металла (медь или алюминий), но величина удельного сопротивления материала величина не постоянная и может изменяться в зависимости от температуры, из-за чего для приведения его к реальным условиям выполняется пересчет по отношению к температуре:
• ρt = ρ20 *
• здесь:

• a – это коэффициент температурного изменения удельного сопротивления материала.
• ρ20 – удельное сопротивление материала при температуре +20ºС.
• t – реальная температура проводника, в данный момент времени.
• l – длина кабельной линии (если нагрузка однофазная, а кабель имеет две жилы, то обе они включены последовательно и длину необходимо умножить на 2)
• S – площадь сечения проводника.

1. Зная активное сопротивление можно рассчитать реактивное XК, через коэффициент мощности по такой формуле:
2. Реактивная мощность определяется по такой формуле: Q = S*sin φ, где
3. Где S – это полная мощность, которую можно определить, как произведение тока в цепи на входное напряжение источника или как отношение активной мощности к коэффициенту мощности.
4. Для вычисления величины напряжения, приходящейся на нагрузку, производятся такие расчеты: UН = U — ΔU, где

• Где UН – величина напряжения, приложенная к нагрузке;
• U – напряжение на вводе в кабельную линию
• ΔU – падение напряжения в кабельной линии.

Классическая формулировка

Этот простой вариант трактовки, известный нам со школы.

Однородный открытый участок электроцепи

Формула в интегральной форме будет иметь следующий вид:

Формула в интегральной форме

То есть, поднимая напряжение, мы тем самым увеличиваем ток. В то время, как увеличение такого параметра, как «R», ведет к снижению «I». Естественно, что на рисунке сопротивление цепи показано одним элементом, хотя это может быть последовательное, параллельное (вплоть до произвольного)соединение нескольких проводников.

В дифференциальной форме закон мы приводить не будем, поскольку в таком виде он применяется, как правило, только в физике.

Заключение

В данном материале были описаны основные виды расчетов применяемых при выборе поперечных сечений проводников для кабелей и проводов по условию воздействия длительных токов (нагревания), по допустимой потере напряжения. Что является основными критериями в практических расчётах для большинства случаев.

Сечение проводов и кабелей для любого участка сети должно удовлетворять всем этим требованиям. Но во многих случаях решающее значение при выборе сечения имеет одно из упомянутых условий.

Так же хотелось отметить, что для некоторых условий (как правило, для крупных объектов), также необходимо учитывать следующие параметры:

• Поправку на температуру окружающей среды.
• Поправка на число кабелей, проложенных совместно.
• Поправку на повторно-кратковременный и кратковременный режим работы.
• Выбор сечения проводников по экономической плотности тока.

Как правило, сечение проводников в кабельной линии большой протяженностью и воздушные линии электропередач различного назначения, в первую очередь производится расчёт по допустимому падению напряжения. Расчет, но условиям воздействия длительного тока (нагревания) имеет в данном случае поверочный характер, так как поперечные сечения проводов, выбранные по допустимой потере напряжения, удовлетворяют условиям нагревания.

В связи с этим, поперечные сечения кабелей и изолированных проводов силовых сетей промышленных объектов с большой плотностью нагрузки при относительно малой протяженностью линий, определяется, прежде всего, по условиям нагревания (допустимым значением тока для определённого типа проводника). Сечения же протяженных и слабонагруженных линий, определяются допустимым значением потери напряжения и условием механической прочности. В данном случае расчёт допустимой потери напряжения носит поверочный характер.

Вывод

Как уже упоминалось в начале статьи, вся прикладная электротехника базируется на законе, составленном Омом. Незнание этого базового догмата может привести к неправильному расчету, который, в свою очередь, станет причиной аварии.

Подготовка электриков как специалистов начинается с изучения теоретических основ электротехники. И первое, что они должны запомнить – это закон составленный Омом, поскольку на его основе производятся практически все расчеты параметров электрических цепей различного назначения.

Понимание основного закона электротехники поможет лучше разбираться в работе электрооборудования и его основных компонентов. Это положительно отразится на техническом обслуживании в процессе эксплуатации.

Самостоятельная проверка, разработка, а также опытное изучение узлов оборудования – все это существенно упрощается, если использовать закон Ома для участка цепи. При этом не требуется проводить всех измерений, достаточно снять некоторые параметры и, проведя несложные расчеты, получить необходимые значения.
