Пакетный выключатель: назначение, устройство и область применения, принцип работы и виды
Пакетники можно назвать старым образцом, предшественниками автоматических выключателей. Раньше такие электроприборы часто применялись для распределения тока в жилых строениях и в промышленности.
Но из-за того, что пакетники часто перегорают при перепадах напряжения, пользование в быту почти прекратилось. Однако своей актуальности пакетник не потерял, так как в некоторых ситуациях подобрать хорошую замену прибору с ручным управлением не найти.
Пакетный выключатель: назначение, устройство и область применения, принцип работы и виды.
Что это такое
Пакетный переключатель – это низковольтный электроприбор, который предназначен для переключения напряжения (коммутации) в электросетях. Главные составляющие:
- Корпус, сделанный из изоляционного материала.
- Рукоятка.
- Переключающий механизм.
- Контакты.
Электрическая дуга, образующаяся во время отключения или переключения электроцепи под нагрузкой, гасится благодаря действию пружин быстрого переключения. Главные преимущества прибора – безопасность, простота управления, компактность. К минусам можно отнести недолговечность.
Как устроен
Электроприбор назван пакетным из-за устройства конструкции. Однотипные переключающие детали (пакеты) набираются на ось и в итоге представляют единый прибор.
Корпус из пластика или иного материала снабжен гнездами для неподвижных электрических контактов и камерой гашения электрической дуги. В центре находится подвижный круг из изоляционного материала, на нем расположены электроды.
Несколько таких кругов нанизаны на одну ось, именно с ее помощью прибор запускают. Такие аппараты называются дисковыми.
Существует еще один вид пакетиков – галетный (кулачковый). На оболочке из изоляционного материала расположены подвижные и неподвижные контакты. Они подпираются пружинами и располагаются на небольших направляющих штырьках (изоляторах), упирающихся в подвижный круг (фигурную шайбу).
Во всех типах пакетиков ось оборудована пластиковой ручкой, с помощью которой можно легко поворачивать ось и приводить прибор в действие.
Область применения и механизм работы
Сейчас приборы применяют в основном на производстве. Пакетники используются для пуска и выключения вентиляционных систем, подъемников, привода конвейера и т.д. Применяется как силовой элемент для отключения нагрузки в различных электрических установках.
Также приборы могут использоваться для распределения тока в жилых домах, сетях освещения промышленных помещений. Незаменим аппарат и для аварийного подключения резервной нагрузки, то есть для переключения напряжения с одной электроцепи на другую.
Некоторые типы приборов можно использовать в условиях высокой влажности, запыления и других негативных факторов.
Важно!
Пакетник не может осуществлять защиту электроцепи от аварийного режима, поэтому в схеме обязательно должен быть предусмотрен автоматический предохранитель либо выключатель. Он защитит систему питания от короткого замыкания или электрической перегрузки.
Пакетный выключатель имеет только два положения переключателя – отключено, включено. После того, как человек повернул рубильник, в действие приходят подвижные шайбы, передающие, в свою очередь, движение на контакты. В результате они, в зависимости от первоначального положения, замыкаются (ток поступает) либо размыкаются (ток прекращает поступать).
Виды
Существуют одно-, двух- и трехполюсные аппараты. Первые два рассчитаны на нагрузку 10-25 А, допустимое напряжение – 220В. Трехполюсные приборы могут выдержать напряжение в 380 В, при этом нагрузка несколько понижена, она не должна быть больше 15 А.
Выпускаются открытые, закрытые и полностью герметичные пакетники. В выключателях открытого типа защитная оболочка отсутствует. Эти пакетники используют для переключения соединений при безопасном напряжении и только в помещениях.
Закрытые аппараты оборудованы корпусом из пластика или металла. Клеммы этих приборов закрыты от прикосновений, а само устройство отлично защищено от грязи и запыления. Закрытые модели допускается устанавливать вне щитового шкафчика.
Важно!
Вывод пакетника обычно не изолирован, следовательно, при подключении находится под напряжением. При замене аппарата нужно будет полностью отключить ток.
Популярность пакетных устройств постепенно снижается, но производство таких электроприборов не прекращено. Надежность, доступность, быстрота срабатывания помогают пакетникам все еще оставаться востребованным товаром.
Загрузка…
Назначение пакетного выключателя
Такой механический выключатель, как пакетный выключатель предназначался для отключения электроэнергии в квартирах. Он напрямую подключался к сети, поэтому отключение от сети без снятия напряжения со всего электрощита, не было возможным.
Особенности конструкции этого ПВ (пакетного выключателя) имеют такие недостатки, как быстрый износ контактов пакетника, из-за свободного доступа пыли к площадкам контактов выключателя. Открытые крепления сетевых проводов могут стать причиной поражения электрическим током.
Недолговечность работы пакетника, рассчитанного на чуть более 100 переключений. ПВ предназначались для переключения небольших токов в сетях до 660 В. Устанавливался пакетник во всех электрощитах, панелях управления в виде вводного выключателя. Устройство пакетного выключателя состоит из изоляционного материала с установленными подвижными и неподвижными контактами, которые также изолированы.
Пакетный выключатель, двухполюсный-ПП
Клеммы для крепления проводов находятся на неподвижных контактах. Принцип работы пакетного выключателя заключается в том, что для отключения или включения ручной механизм нужно повернуть на 90. Благодаря пружинному механизму и фиксирующим выступам, контакты четко фиксируются в нужном положении.
Устройство пакетного выключателя ПВ-2-16
Пакетный выключатели могут быть открытыми, в защитном или герметичном корпусе. Также применялись пакетные выключатели взрывозащитного исполнения. ПВ могут устанавливаться только в сухих помещениях при отсутствии пыли, в электрощитах, ящиках, где отсутствует возможность открытого прикосновения и не пожароопасных помещениях.
Обозначения на корпусе переключателя
Устройство пакетного выключателя защитного исполнения имеет корпус из изоляционного материала. Герметичные корпуса ПВ защищают механизм переключения от влаги. Такие пакетные выключатели имеют обозначение по схеме ПП — пакетный переключатель или ПВ — пакетный выключатель. Цифры обозначают число полюсов и номинальный ток пакетника.
Схема подключения пакетного выключателя
Пакетные переключатели и выключатели имеют несколько видов крепления — это крепление к передней панели 4 мм или 22 мм, где сетевые провода крепятся сзади, крепление с помощью задней скобы и крепления за корпус пакетника.
Число контактов может быть разным в зависимости от использования ПВ для однофазного (двухполюсный) или трёхфазного (трехполюсный) напряжения. Сейчас такие пакетники остались в хрущёвках, где по мере их выхода из строя меняются на автоматические выключатели с полной защитой .
Трехфазные и двухпозиционные коммутаторы модульного типа
Устройство пакетного переключателя
Приборы этого класса устанавливаются в трехфазные сети и позволяют коммутировать подачу питания на мощные асинхронные электродвигатели. В частности, они применяются с целью переключения комплекта из 3-х обмоток с одной схемы включения на другую: с «треугольника» на «звезду» и обратно.
Коммутация режимов подключения статорных обмоток необходима, чтобы снизить величину пусковых токов в цепях питания – «облегчить» запуск.
Двухпозиционные модульные коммутаторы представлены в ассортименте электротехнических изделий пакетными переключателями кулачкового типа. Они широко востребованы в следующих ситуациях:
- при монтаже щитов управления силовым оборудованием переменного и постоянного тока;
- в современных электросетях, оснащенных системами автоматического резервирования;
- для переключения обмоточных схем и режимов работы электродвигателей, а также для управления освещением сразу из нескольких точек;
- для выбора подходящих условий функционирования трансформаторных подстанций (ТП), а также оптимизации работы обслуживающей их коммутационной аппаратуры;
- при выборе нужного режима для отопительного оборудования и сварочных агрегатов.
Трехпозиционный пакетный переключатель
Одной из разновидностей двухпозиционных коммутаторов являются приборы, у которых помимо двух крайних положений имеется и одно центральное. Формально их относят к трехпозиционным переключателям с одной нейтральной позицией, но в схемах они все равно используются как двухполюсники.
Для удобства выбора требуемого образца коммутирующего изделия, подходящего для конкретных условий, на корпусе указываются основные технические параметры:
- тип коммутирующего устройства;
- номинальный ток, на который рассчитан его рабочие контакты;
- электрическая схема коммутаций (таблица переключений);
- категория защищенности от климатических воздействий.
Пакетные выключатели и переключатели
Пакетные выключатели
Пакетные выключатели (рис. 16) служат для включения и отключения электрических цепей постоянного и переменного тока до 100 А при напряжении 220 В и до 60 А — при напряжении 380 В.
Пакетные выключатели и переключатели значительно компактнее рубильников. Пакетные выключатели монтируются с выводом на панель только рукоятки, что обеспечивает безопасность работы обслуживающего персонала.
Пакетный выключатель состоит из переключающего механизма и контактной группы; клеммы, несколько неподвижных контактов выступают из корпуса. Подвижные контакты находятся внутри корпуса на втулке квадратного сечения, выполненной из изоляционного материала. Корпус набирается из изоляционных шайб, соединенных между собой стягивающими шпильками. Подвижные контакты поворачиваются рукояткой через пружинный механизм быстрого переключения.
При повороте рукоятки вначале заводится пружина механизма быстрого переключения. Когда усилие, действующее от рукоятки на фигурную шайбу, возрастает до определенной величины, шайба очень быстро поворачивается на четверть оборота до следующего упора в верхней крышке.
Упоры в крышке расположены под углом °. Втулка квадратного сечения, на которой укреплены подвижные контакты, соединена с фигурной шайбой. Одновременно с быстрым поворотом фигурной шайбы происходит поворот подвижных контактов. Последние укреплены в пластинах из фибры, которые выполняют функцию направляющих и обеспечивают быстрое гашение возникающей дуги.
Рис. 16.Устройство пакетного выключателя Фибра под воздействием высокой температуры выделяет большое количество газов. Давление их увеличивается, в результате чего происходит движение газов через щели пакета. Свежий, неионизированный воздух, поступающий внутрь выключателя, способствует быстрому гашению дуги.
Пакетные выключатели
выпускают на токи 10 и 25 А при напряжении 220 В в одно-, двухи трехполюсном исполнениях. Последние применяют для включения трехфазных асинхронных двигателей (например, в универсальных приводах).
В трехполюсном пакетном выключателе
три подвижных контакта расположены между четырьмя изоляционными шайбами. Эти же пакетные выключатели могут применяться и при напряжении 380 В, но допустимая величина тока для них снижается соответственно до 6 и 15 А.
При номинальных величинах тока и напряжения и коэффициенте мощности 8,0 пакетные выключатели выдерживают 20 тысяч переключений. Частота переключений не должна превышать 300 в час.
Для удобства подключения проводов неподвижные контакты расположены не по образующей, а сдвинуты относительно друг друга. Клеммы одного контакта расположены между одними и теми же шайбами диаметрально противоположно. Провода от приемника принято подключать к клеммам, расположенным по разные стороны шпилек.
Поворачивая рукоятку пакетного выключателя на °, можно включать и отключать приемник. Из четырех положений рукоятки пакетного выключателя два соответствуют включенному и два отключенному состоянию приемника.
Номинальный ток и времятоковая характеристика
Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.
Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.
Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:
B
автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала
В основном их ставят в цепях освещения.
C
при токе КЗ в 5-10 раз больше номинала
Универсальное применение в сетях со смешанной нагрузкой.
D
в 10-20 раз больше Iном
Используются для подключения электродвигателей.
Z
в 2-3 раза
Актуально в схемах с электронными устройствами.
K
в 8-12 раз
Подходит только для оборудования с индуктивной нагрузкой.
Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.
Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.
Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А
Да и то, через довольно длительный промежуток времени (более 1 часа).
Есть такое понятие как:
ток срабатывания – 1,45*Iном
Автомат гарантировано сработает в течение часа.
ток не срабатывания – 1,13*Iном
Автомат не должен сработать в течение часа, а только по истечении этого времени.
Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!
Общие сведения
В промышленных, общественных и частных электрических сетях пакетный переключатель может выполнять следующие функциональные задачи:
- Распределение электрической энергии в силовых цепях и схемах управления.
- Организация работы (пуск, реверсирование, остановка) электродвигателей приводов вентиляционных систем, подъемных агрегатов, транспортных конвейеров (ленточных, цепных и пр.).
- Ручное управление коммунальными и промышленными световыми приборами.
В зависимости от вида климатического исполнения коммутирующие устройства можно разделить на несколько категорий. Например:
- УХЛ4, предназначенные для эксплуатации в холодных и умеренных зонах с рабочей температурой от -40С˚ до +40С˚ (предельной ±50С˚) и верхним порогом относительной влажности (без прямого конденсирования) 98 %.
- ТЗ – для жарких и тропических районов.
Условия эксплуатации допускают незначительные ударные воздействия и вибрацию (частота не более 35 Гц).
Чем отличается, преимущества и недостатки
Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.
Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.
Отличия пакетника от автоматического выключателя (АВ)
Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.
| Характеристика | Выключатели | |
|---|---|---|
| Пакетный | Автоматический | |
| Функции | Только коммутация. | Коммутация и защита от перегрузок и токов КЗ. |
| Конструкция | Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. | В составе есть два расцепителя:
|
| Управление | Все управление только ручное. | Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое. |
| Монтаж | К корпусу щитка или к рейке, но обычно только винтами. | На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации. |
| Возможность других схем (вариантов) переключения | Есть, возможны вариации между клеммами. | Нет, но этого и не требуется в условиях использования. |
Особенности отличий
Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.
При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.
Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.
Преимущества и недостатки
Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.
Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.
Конструктивные особенности
Конструкция пакетного выключателя
Устроены пакетники электрические очень просто. В их состав входят следующие узлы:
- корпус изделия,
- контактная механическая группа,
- механизм переключения,
- поворотная ручка.
При рассмотрении деталей переключателя следует учитывать его исполнение, согласно которому он может быть кулачковым или дисковым. Рабочие узлы первой из этих модификаций имеют неподвижные контакты, фиксируемые на квадратной изолированной от корпуса подложке. Подвижный узел контактной группы выполнен в виде ножей, вдвигаемых и выдвигаемых при коммутации посредством рукояти, управляемой вручную.

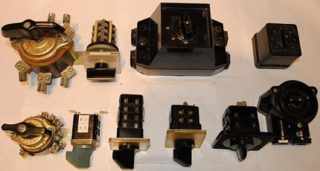

Разнообразие пакетных выключателей
Корпус электропакетника автомата выполнен в виде сборной конструкции, состоящей из электроизоляционных шайб, скрепленных между собой посредством шпилек особой формы. При введении ножей контактные клеммы входят в подпружиненные пазы переключающего механизма. При повороте рукояти на одну четверть оборота неподвижные и подвижные части выключателя замыкаются между собой. Их ход ограничивается специальным упором, имеющимся на крышке прибора.
Дисковый выключатель в отличие от рассмотренного кулачкового механизма работает по другому принципу. Он включается и выключается одним поворотом ручки управления строго на 90 градусов. Спецификой этого устройства является расположение управляющей рукояти, которая всегда находится в одном из двух положений (это в принципе отличает его от кулачковой разновидности).
Пакетные выключатели в распределительном щите в подъезде многоэтажного дома
Благодаря простоте механизма, а также сравнительному удобству коммутации пакетные переключатели и выключатели по-прежнему широко применяются в следующих сферах:
- в качестве коммутаторов ввода,
- для переключения управляющих цепочек,
- как чисто распределительные коммутационные устройства,
- в пусковых цепях электродвигателей различного назначения (в вентиляционных системах, например).
Обновленные аналоги прибора
Пакетник автомат GB2-CB12 6A
Устаревшие модели пакетников, устанавливаемых в электрощитах, повсеместно заменяются более удобными и надежными в работе автоматами. Это связано с тем, что изменились требования к эффективности работы таких приборов. Они должны совмещать возможности УЗО, простых и дифференциальных автоматов, а иногда и контакторов при установке в силовых цепях 380 Вольт. Перед тем как подключать защитное устройство потребуется ознакомиться с особенностями каждой из обозначенных функций.
УЗО и автомат
При работе в режиме УЗО прибор гарантирует защиту человека от поражения высоким напряжением. Он реагирует на разностный ток, возникающий при появлении утечек в аварийных цепях, способных привести к КЗ, а также возгоранию электропроводки. В опасной ситуации устройство просто отключает электрическую сеть и предотвращает дальнейшее развитие нежелательных событий. Для контроля его работоспособности на корпусе имеется специальная кнопка с обозначением «Тест».
Дифавтомат
Дифавтомат – это универсальный прибор, совмещающий в себе функции УЗО и обычного АВ. Он полностью заменяет пакетные выключатели, устанавливаемые не только в бытовых электросетях, но и на предприятиях. Иными словами дифавтомат – это «2 устройства в одном», объединенные в общем корпусе. Этот прибор хорошо справляется с обеими функциями, отличаясь небольшими габаритами и простой обращения.
Контактор (мощное э/м реле)
Контактор э/м КТ 6033Б 250А 220В
Приборы типа контакторов используются при необходимости коммутации электрических цепей с токами до сотен Ампер. Особенность этих устройств – возможность управления режимами переключения на удаленных расстояниях. Электромагнитные реле не реагируют на токи утечки, поскольку рассчитаны только на номинальные их значения. Этим они существенно отличаются от обычных автоматических выключателей. Такие приборы традиционно устанавливаются в механизмах лифтов, в электрических транспортных средствах, а также в промышленном оборудовании.
В современных условиях устанавливать устаревшие модели пакетных выключателей на место вводных автоматов не имеет смысла. Для этих целей лучше подходят надежные и удобные в эксплуатации автоматические приборы, отличающиеся повышенной функциональностью. Однако эта марка коммутирующих устройств незаменима в других местах, где требуется вручную снимать электропитание при проведении монтажных операций, например.
Основные типы и виды пакетников
Пакетники классифицируют по разным признакам:
- по месту присоединения внешних электрокабелей к панели (переднее, заднее подключение);
- по степени защищенности внутренних конструкционных элементов от негативных факторов окружающей среды (различают открытые, защищенные, герметичные приборы);
- по особенностям конструкции переключателей (пакетно-кулачковые, барабанные).
Несмотря на большое разнообразие пакетных выключателей и переключателей они имеют общие техническо-эксплуатационные характеристики и схожие недостатки.
Так, ресурс пружинного механизма рассчитан примерно на 103 отключения электроэнергии. Есть износостойкие модели, которые выполняют 203-1000 отключений. Главное условие: частота срабатывания механизма не должна превышать 50 в течение 1 часа.
Галерея изображений
Фото из
Пакетники в незащищенном корпусе прекрасно подходят для монтажа в электрощитках. Главное, чтобы щиты, ниши или ящики располагались в сухих помещениях и были надежно закрыты от пыли, влаги, брызг. Если эти условия не соблюдены, высока вероятность, что прибор быстро выйдет из строя из-за ржавчины, частиц пыли или повреждения контактов
Пакетные устройства выключения и переключения, закрытые корпусом, необязательно устанавливать в нишах и щитах. Их внешняя оболочка служит хорошей защитой от пыли и случайных повреждений. Производители отдельно позаботились о том, чтобы на контакты не попадали частицы грязи, а к токоведущим элементам невозможно было прикоснуться, не разобрав устройство
Это приборы в брызгонепроницаемых и взрывозащищенных корпусах. Внешние оболочки устройств изготовлены из высокопрочного пластика и алюминия. Материалы исключительно долговечны, не поддаются коррозии. Корпуса сконструированы так, чтобы внутрь механизма не попадали капли влаги и частицы пыли. Такие устройства можно монтировать в любых условиях, даже за пределами помещений
Пакетники различаются по способу установки. Они делятся на стационарные и выкатные с втычными контактами. Выбирают устройства в зависимости от удобства и конкретных условий эксплуатации. Главное, чтобы технические характеристики приборов соответствовали напряжению в сети, количеству направлений и полюсов, номинальному току
Открытый пакетный выключатель
Защищенные и незащищенные пакетники
Пакетник в герметизированном корпусе
Современный стационарный пакетный выключатель
Маркировка изделий может включать такие буквенные и цифровые условные обозначения:
- «В» – выключатель;
- «П» – переключатель;
- «П» – пакетный;
- «Г» – герметичный;
- цифры 1-4 – количество полюсов;
- «Н» – направление (2, 3, 4, а также «Р» — реверс).
В маркировке приборов указывают степень защищенности, тип размещения, особенности установки, номинальный ток. Иногда можно встретить пометки-сокращения «сил.» и «пл.». Они используются для обозначения материала корпуса (силуминовый, пластиковый). К примеру, маркировка прибора ГППМ-2-60/Н2 расшифровывается как 2-полюсный 60-амперный герметичный пакетный переключатель на 2 направления.
Конструкция и принцип работы
Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.
Конструкция переключателя имеет следующий вид:
Фото – конструкция переключателя
- 1 – подвижный контакт;
- 2 – диск;
- 3 – ножевые вставки в диски;
- 4 – крепежные шпильки;
- 5 – контрольная рукоятка, подключенная к пружинному механизму.
Технические характеристики пакетного выключателя:
Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость; Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО; Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах; Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы; Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10; Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б); Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый); Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.
Управление режимами происходит в следующей последовательности:
Фото – управление пакетником
После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.
Фото – выключатель на 16 ампер
Обновленные аналоги прибора
Пакетник автомат GB2-CB12 6A Устаревшие модели пакетников, устанавливаемых в электрощитах, повсеместно заменяются более удобными и надежными в работе автоматами. Это связано с тем, что изменились требования к эффективности работы таких приборов. Они должны совмещать возможности УЗО, простых и дифференциальных автоматов, а иногда и контакторов при установке в силовых цепях 380 Вольт. Перед тем как подключать защитное устройство потребуется ознакомиться с особенностями каждой из обозначенных функций.
УЗО и автомат
При работе в режиме УЗО прибор гарантирует защиту человека от поражения высоким напряжением. Он реагирует на разностный ток, возникающий при появлении утечек в аварийных цепях, способных привести к КЗ, а также возгоранию электропроводки. В опасной ситуации устройство просто отключает электрическую сеть и предотвращает дальнейшее развитие нежелательных событий. Для контроля его работоспособности на корпусе имеется специальная кнопка с обозначением «Тест».
Дифавтомат
Дифавтомат – это универсальный прибор, совмещающий в себе функции УЗО и обычного АВ. Он полностью заменяет пакетные выключатели, устанавливаемые не только в бытовых электросетях, но и на предприятиях. Иными словами дифавтомат – это «2 устройства в одном», объединенные в общем корпусе. Этот прибор хорошо справляется с обеими функциями, отличаясь небольшими габаритами и простой обращения.
Контактор (мощное э/м реле)
Контактор э/м КТ 6033Б 250А 220В Приборы типа контакторов используются при необходимости коммутации электрических цепей с токами до сотен Ампер. Особенность этих устройств – возможность управления режимами переключения на удаленных расстояниях. Электромагнитные реле не реагируют на токи утечки, поскольку рассчитаны только на номинальные их значения. Этим они существенно отличаются от обычных автоматических выключателей. Такие приборы традиционно устанавливаются в механизмах лифтов, в электрических транспортных средствах, а также в промышленном оборудовании.
В современных условиях устанавливать устаревшие модели пакетных выключателей на место вводных автоматов не имеет смысла. Для этих целей лучше подходят надежные и удобные в эксплуатации автоматические приборы, отличающиеся повышенной функциональностью. Однако эта марка коммутирующих устройств незаменима в других местах, где требуется вручную снимать электропитание при проведении монтажных операций, например.
