Пандус для инвалидов: технические характеристики

Поручни – это важно

Важным конструктивным элементом пандусов являются поручни. Они позволяют группам населения с проблемами опорно-двигательного аппарата перемещаться без посторонней помощи, в отличие от устройств доступности, где поручни не предусмотрены, и инвалиду нужна поддержка окружающих. Наиболее популярны поручни из нержавеющей стали.

Требования к поручням:

необходимо выбирать для их изготовления надежные, безопасные и износостойкие материалы, которые способны сохранять свои технические характеристики долгие время;
поверхность должна быть гладкой, без дефектов и изъянов по всей длине поручня;
покрытие опорных изделий должно иметь высокие антикоррозийные характеристики, особенно в условиях открытого пространства;.
использовать оптимальную форму поручня, позволяющую с максимальными удобствами перемещаться по лестничному пролету в инвалидном кресле и не создающую помех для мобильных граждан;
сформировать на торцах закругления, направив край поручня в сторону, противоположную от инвалида, если есть возможность – торец рекомендуют прочно зафиксировать в стене или сделать упор на стойку;
исключить острые углы, выступающие детали, которые могут поранить пешехода или зацепить его сумку или одежду;
подобрать подходящее сечение поручня (D=30-60 мм, круг или овал), обеспечивающее плотный, надежный обхват;
поручни должны выступали за пределы лестничного марша на 30 см.

Уклон пандуса для инвалидов СП 59.13330-2012

Новые правила, описываемые в СП 59.13330-2012, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-2012 , то максимальный уклон пандуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
Ограждение спуска производится с двух сторон.
Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Помогла ли вам статья?

ПомоглаНе нравится

Виды пандусов

Пандусы, обеспечивающие комфортабельный и легкий подъем для инвалидов по лестницам, можно разделить на несколько групп в зависимости от особенностей конструкции и назначения.

Пандус стационарный

Представляет собой капитальную, обычно бетонную, конструкцию, которая возводится еще на этапе строительства здания. Обычно это пара параллельных наклонных полос, оборудованных поручнями. Зачастую такой наклонный въезд размещается поверх ступеней. Бетонный пандус иногда дополняется металлическими или деревянными элементами.

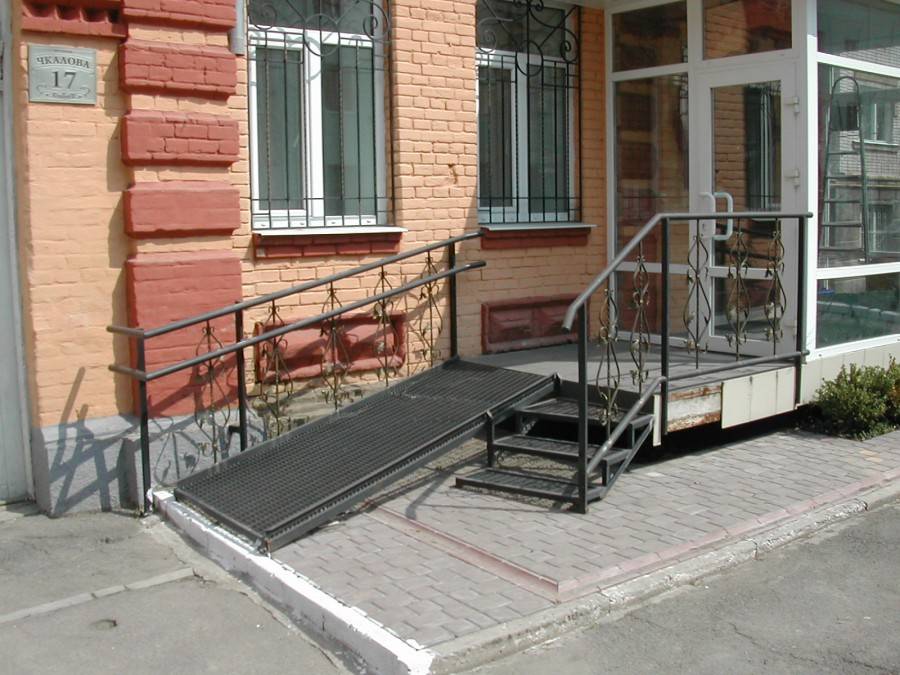

Откидной (инвентарный пандус)

При невозможности установить стационарный пандус в подъезде прибегают к откидной конструкции. Принцип действия схож с первым типом. Разница в том, что такая конструкция имеет возможность складываться к стене, освобождая лестничный марш. Обычно он крепится одной стороной на стену или перила на самые простые петли и щеколды. При необходимости воспользоваться им замок открывается и пандус откидывается на лестницу, образуя наклонный въезд.

Мобильный

Это портативный, съемный пандус. Установка и демонтаж его достаточно просты и осуществляются по необходимости. Очень компактные, нередко складные, устройства легко перемещаются и транспортируются. Обычно это стальные либо дюралюминиевые конструкции. К ним относятся следующие подвиды:

Бордюрный пандус. Применяется для преодоления невысоких препятствий, таких как пороги или бордюры. Конструкция имеет небольшой размер, легко собирается и устанавливается. Изготавливается в основном из резины или металла.

Пандус ролл – высокотехнологичная конструкция. Представляет собой ленту, состоящую из скрепленных между собой секций из авиационного алюминия. Благодаря материалу изготовления конструкция характеризуется высоким уровнем прочности и надежности. Изделие компактно скручивается в рулон, легко переносится и транспортируется. При необходимости собирается в пандус нужной длины, что возможно благодаря наличию съемных секций.

По типу конструкции различают:

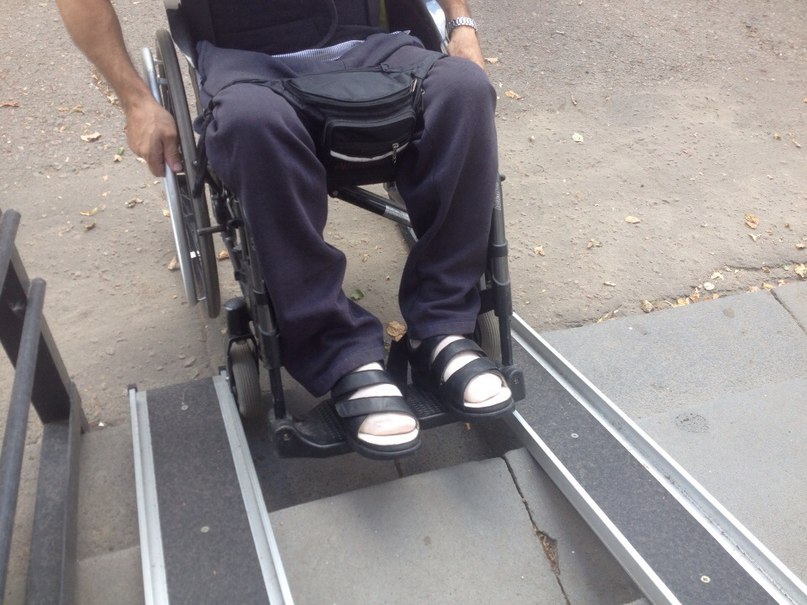

Пандусы-рельсы (обычно изготавливаются из металла).
Пандусы-платформы (чаще всего из нержавеющей стали или алюминия, однако деревянный пандус – тоже возможный вариант).

Еще один тип, встречающийся достаточно не часто, – обогреваемая конструкция. Специальные системы, при помощи которых осуществляется обогрев пандуса, обеспечивают безопасность людей, пользующихся им в зимний период, а также предотвращают возможные повреждения устройства в следствие взаимодействия со снежным и ледяным покровом.

Ошибки в установке пандуса

Несмотря на наличие нормативно-правовой базы и стандартов, регламентирующих создание комфортных условий для маломобильных категорий граждан, лестницы и пандусы достаточно часто продолжают оставаться непреодолимыми препятствиями для людей с ограниченными возможностями по причине того, что последние либо установлены не правильно, либо вообще отсутствуют.

Существует ряд ошибок, совершаемых при установке пандусов, которые делают их совершенно бесполезными конструкциями.

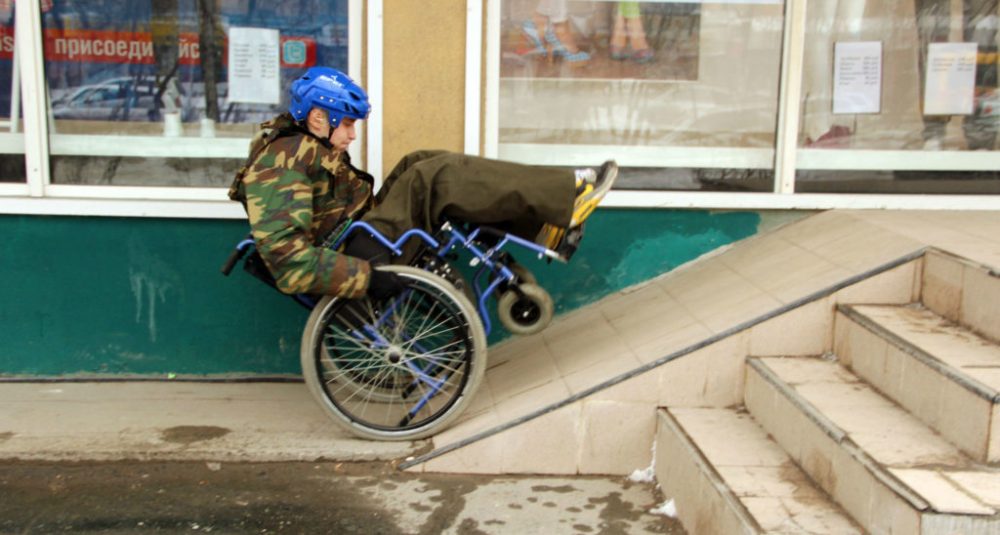

Крыльцо с пандусом, имеющим слишком крутой угол наклона.

Неправильная ширина рельсов, из-за чего колеса не могут встать на платформу пандуса.

Отсутствие поручней.

Наличие препятствий по линии движения.

Недостаточные для маневров размеры промежуточных площадок.

Наличие ступеней на съезде.

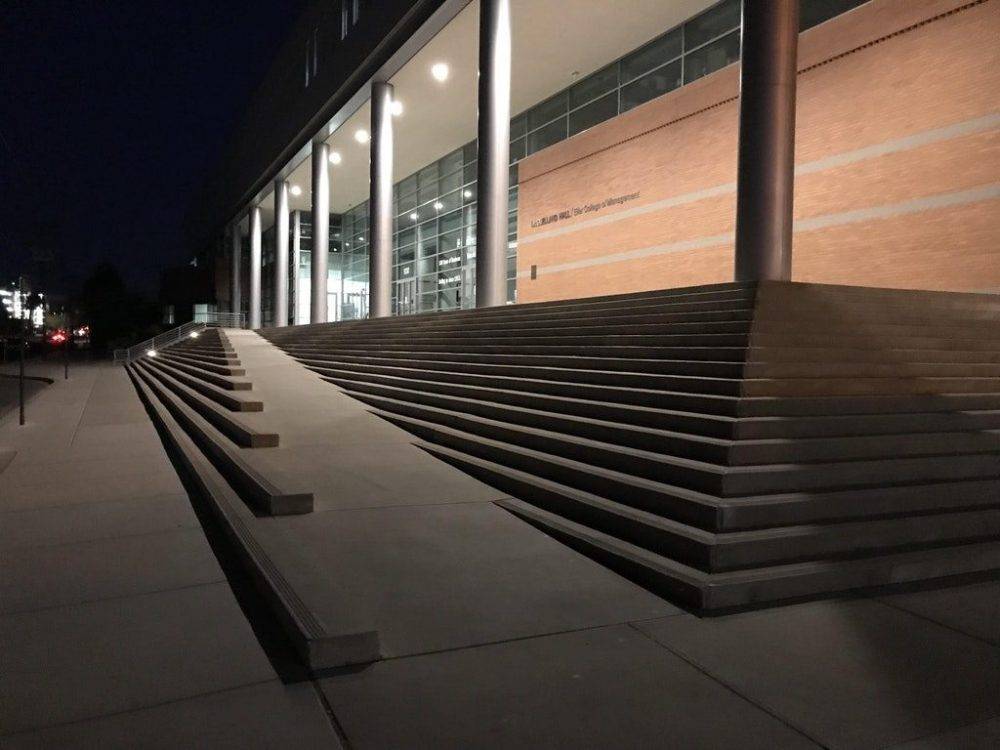

Кроме того, порой встречаются самые немыслимые и абсурдные конструкции, смысл которых даже не укладывается голове. Остается лишь надеяться, что со временем их будет оставаться все меньше, а власти, муниципалитет и бизнесмены будут заботиться о людях с ограниченными возможностями, создавая максимально комфортные условия для их перемещения, ведь каждый из нас в любой момент может оказаться нуждающимся в подобной поддержке.

Особенности инвалидного пандуса

Для удобства использования пандус для инвалидов должен иметь ровную поверхность. При этом для отделки выбирается материал, который не скользит при попадании на него осадков. Уклон также имеет большое значение, так как инвалиды, передвигающиеся на колясках, не способны самостоятельно подняться по такой конструкции, если она имеет большой уклон. В условиях ограниченного пространства создаются угловые сооружения, позволяющие увеличить площадь конструкции и уменьшить ее уклон. Чаще всего для таких сооружений используется бетон и металл, так как данные материалы позволяют создать достаточно прочную конструкцию с нескользящей поверхностью.

Ко всем элементам пандусов для инвалидов предъявляются повышенные требования по безопасности. Именно поэтому обязательной частью конструкции являются поручни из нержавеющей стали.

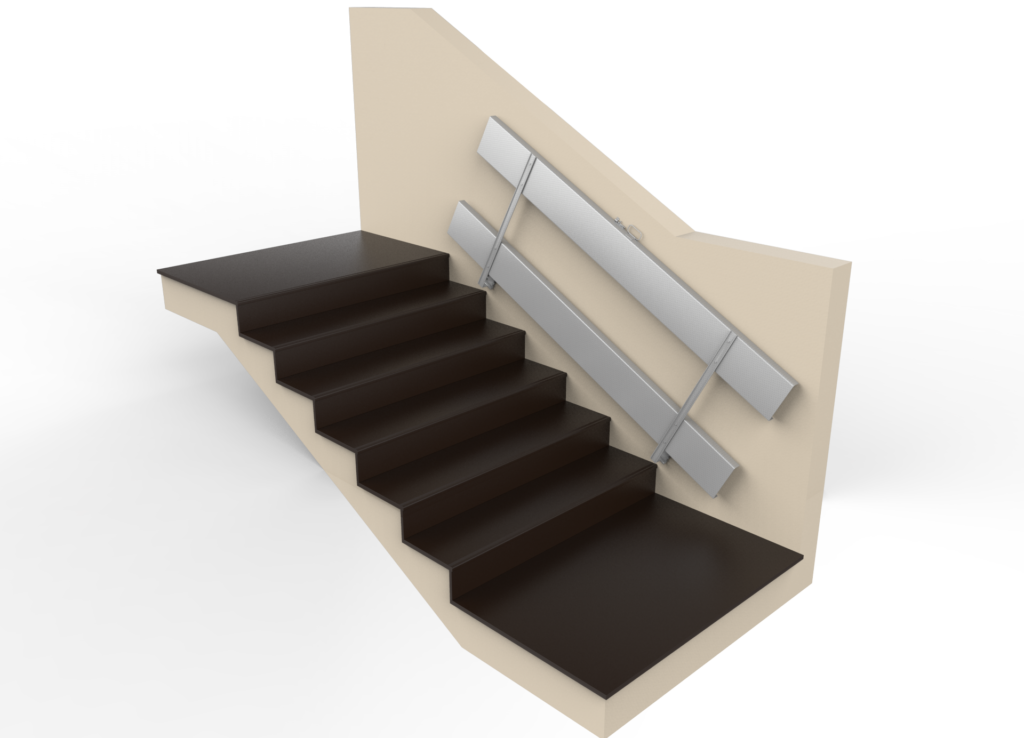

Перила и поручни

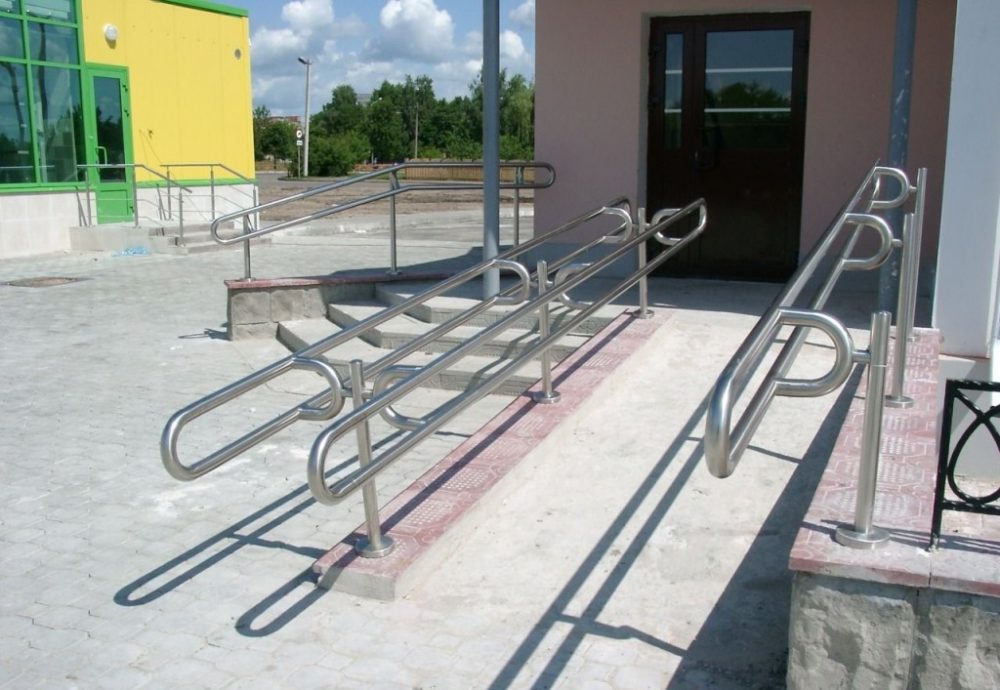

Наиболее популярными являются именно двухуровневые поручни. Они подходят как для пешеходов, так и для людей, которые передвигаются на колясках самостоятельно.

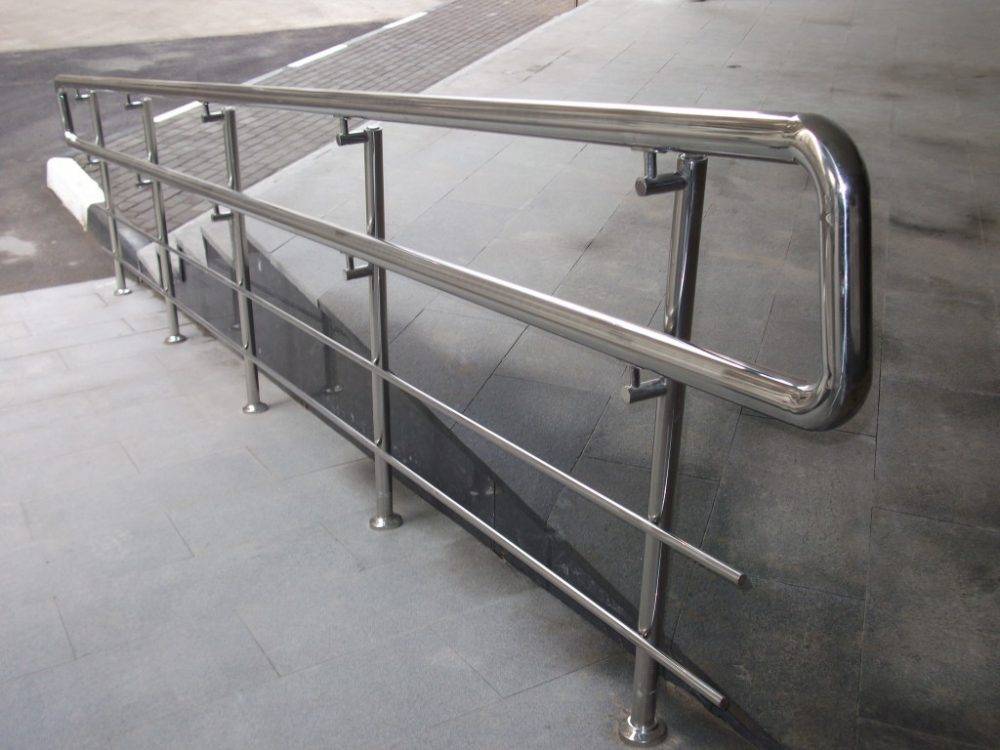

Верхние металлические поручни из нержавеющей стали, согласно требованиям, должны находиться на высоте 90 см. Нижние монтируются на 20 см ниже. Также согласно правилам, поручни должны иметь такую форму, чтобы рука свободно скользила по ним, не встречая препятствия в виде стоек и креплений.

Также на поручнях из нержавеющей стали не должно быть острых углов и кромок, которые способны стать причиной травмы. Из-за таких требований производителям поручней приходится делать кронштейны сложной формы, которые держат такие детали снизу.

Такие перила создаются с расчетом на нагрузку в 100 килограммов, что делает их достаточно надежными. Чаще всего для создания поручней используется качественная нержавеющая сталь.

Требования, предъявляемые к поручням из нержавеющей стали, согласно СНиП:

допустимый диаметр поручней должен составлять от 30 до 55 мм;
поручни должны располагаться по всей длине установленного пандуса;
если строение устанавливается около входа в детские учреждения, высота поручней должна составлять не более 50 см;
чтобы предотвратить скатывание коляски, конструкцию необходимо оборудовать бортиками высотой 5 см.

Требования по установке

Согласно СНиП металлические ограждения для пандусов из нержавеющей стали должны иметь следующие характеристики:

Ограждение пандуса устанавливается в случае, когда перепад высот составляет более 45 см.
Ясли поручни для инвалидов являются двойными, верхний монтируется на высоте 90 см, а нижний – 70 см.
Расстояние между поручнями должно быть в пределах от 0,9 до 1 метра.

Уровень уклона

Одной из главных характеристик, от которых зависит выбор конструкции пандуса и поручней из нержавеющей стали, является уклон конструкции. Он измеряется в процентах:

Допустимый уклон составляет 5 %. При таком значении подъем пандуса для инвалидов равен 80 см.
Если пол является неровными и перепады высоты составляют 20 см. Допускается увеличение угла до 10 %.
Когда конструкция монтируется временно и подъем не превышает 50 сантиметров, а длина не более 60 см, уклон может составлять 80%.

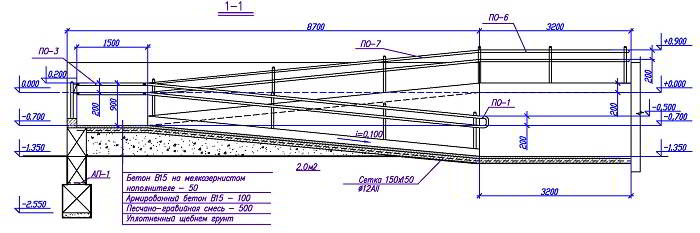

Размеры пандусов

Для проектирования пандусов необходимо соблюдать строительные правила и требования для размеров:

Перед пандусом должна быть установлена площадка, размеры которой должны превышать ширину коляски. Подобная площадка устанавливается и в конце подъема. Если эти площадки отсутствуют, человеку на коляске будет сложно перемещаться по пандусу.
Ширина всей конструкции для инвалидов должна составлять минимум 90 см, если она предназначена для одностороннего движения. Если же предусмотрено двухстороннее движение, этот параметр должен быть вдвое большим. При такой ширине посередине подъема устанавливается дополнительный поручень.
Если создается несколько пролетов, между ними устанавливаются удобные площадки, которые позволяют развернуть коляску. Глубина таких площадок должна составлять минимум 150 см, а ширина вдвое превышать ширину марша.

Расчет уклона пандуса

Угол наклона — одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.

При высоте марша до 80 см — мах угол 2,86 ° При высоте марша до 20 см — мах угол 5,71° Для временных конструкций при высоте марша до 80 см — мах угол 4,76 °

Пандус – сооружение, позволяющее соединять две горизонтальные площадки, которые находятся в разных уровнях. Место установки пандусов – лестничные марши. Необходимо давать себе отчет в том и понимать, что данное сооружение не просто удобный спуск, а сложная конструкция. К такому элементу архитектуры предъявляются высокие требования эргономичности и безопасности. Применяются такие приспособления для небольшого колесного транспорта, такого как инвалидные коляски, коляски для перевозки детей.

В общественных местах законодательно предусмотрена при строительстве, реконструкции или ремонте, установка пандусов. Проблемными остаются места в жилых домах, особенно в тех, которые сданы были десятилетия назад. Выходом из этой ситуации и решением проблемы могут служить откидные пандусы. Например, для перемещения детских колясок.

Нормативные размеры и конструкции

Нормативные размеры регламентируют акты ГОСТ, СНиП:

максимально допустимая высота пролета до 80 см;
ширина для двустороннего движения 1,8 м, одностороннего 1,5 м;
оптимальная ширина пандуса от 2 м;
край дорожки дополняют бортиками высотой от 5 см;
металлические поручни устанавливают на высоте до 0,9 м.

Двухколейные конструкции ставят для индивидуального пользования. Обустройство пандусов для мест общего пользования допускается в виде ровного сплошного покрытия. Для удобства передвижения инвалидов с ОВЗ посередине дорожки делают ступени для сопровождающего, ширина ступеней не более 40 см.

Предельные углы спуска

Чтобы перемещение колясок по пандусу было комфортным, установлены следующие нормативы:

Уклон пологой части не более 8-15%. На практике максимальная величина уклона редко превышает 10%. Увеличивают показатель в условиях ограниченной площади.
Максимально допустимый угол спуска 18%. В этом случае пандус обязательно оснащают перилами, поручнями.

Установка пандусов на лестничные пролеты возможна только с полной переделкой последних, во всех других случаях выявляется нарушение уклона.

Требования к площадкам

Нормативные размеры площадок:

ширина от 18,5 м;
глубина при открывании двери наружу от 1,5 м, внутрь – от 1,4 м;
габариты горизонтальной ровной площадки для полного разворота от 2 м;
ширина на выезде с прямого марша 90-140 см;
ширина на выезде с поворота от 140 см;
ширина перед спуском, поворотом под прямым углом от 140 см.

Все параметры допустимо увеличивать, но не уменьшать.

Элементы ограждения

Свод требований к ограждениям предписывает следующие параметры установки:

Ограждения устанавливают по всей длине дорожек, включая горизонтальные площадки. Ограждения не могут иметь перерывов более 2 см ширины.
Высота расположения основного поручня до 0,7 м. Дополнительные перила ставят на высоте от 0,5 м для детей, 0,9 м для сопровождающих.
Поручни делают ровными, округлыми без зазубрин, ранящих элементов. Элементы ограждения выставляют непрерывной линией, расположенной на одной рекомендованной высоте.
Фиксацию ограждений выполняют с наружной стороны, торцов.
Свободная часть поручней за пределами марша не менее 30 см. Концы делают закругленными.

Поручни и ограждения изготавливают из прочного материала. Чаще всего используют круглую трубу сечением 40-60 мм.

Что такое пандус?

Пандус это расположенная под углом плоскость, объединяющая две площадки, находящиеся на разной высоте, с целью безопасного и комфортного перемещения колесного транспортного средства.

Наклонный въезд, как правило, используют инвалиды-колясочники, граждане с детскими колясками, а также водители автомобилей при перемещении по многоэтажному гаражу. В жилых домах, общественных местах пандусы устанавливаются наравне с лестницами, а в иногда они могут даже полностью заменять собой внутренний или наружный лестничный марш.

Это интересно: Инструкция по применению жидких обоев — это полезно знать

Требования по монтажу

Если длина изделия больше 9 метров, то следует проектировать оборудование, у которого есть промежуточная площадка. Это позволяет человеку отдохнуть на середине лестницы

В этом случае важно придерживаться следующих правил:

Если изделие прямое, у него должна быть площадка в 90 см шириной и 140 см длиной.
Если пандус с поворотом, то площадка должна быть квадратной (со сторонами по 140 см).
При двухстороннем приспособлении ширина должна быть 140 см, а длина – 150.
Если поворот равен 180 градусам, то ширина составляет 150 см, а длина – 180.
У площадки должна быть прямоугольная форма.

Поручень считается обязательной деталью пандуса, которая помогает передвигаться без помощи. Поручни должны быть парными или одинарными, а также с разной высотой.

Согласно современным нормативно-правовым документам, строители должны заниматься проектированием и установкой конструкций в новостройках. Если дом построен давно, то всегда можно подать заявку на установку пандуса. Многоквартирные дома являются индивидуальными, у них свои особенности. Поэтому часто установка пандуса стандартным способом невозможна. Появляется необходимость проектирования нестандартных пандусов.

Часто в жилых домах монтируются швеллеры. Но это непрактичный вариант, поскольку ширина швеллера небольшая, а конструкция коляски имеет узкие передние колеса. Пандус – необходимое приспособление, но его установка не должна затруднять проход к своему жилью обычным людям.

Практикум по математике

Теперь попробуем посчитать угол и наклон. Для этого надо разделить высоту подъёма на его длину:

Расчет первый. 100/1000 даёт пропорцию 1/10. В процентном соотношении угол будет составлять 10 %. А в градусных величинах это будет соответствовать 5,7°. Однако этот подсчёт применим только для небольших подъёмов на высоту до 20 сантиметров. Не забывайте, что для обычного человека перепад в 20 см – это не проблема. Чего не скажешь об инвалидах.
Расчет второй. 100/1200 даёт нам соотношение 1/12, что соответствует 8% наклона, а угол будет равен 4,8°

Обратите внимание, что максимальная высота подъёма под таким углом допускается лишь на полметра. Подобные пандусы применимы только в местах незавершённого строительства или временных конструкций

Для постоянного пользования следует применять третий вариант.
Расчет третий. Стандартный параметр получается, если посчитать пропорцию по третьей колонке таблицы. 100/2000 подводит к соотношению 1/20 или 2,9° наклона. Это самый удобный угол и оптимальная длина для действительно плавного пандуса. Преодолеть такой подъём не составит особого труда для инвалидов.

Правильно рассчитать градус наклонного спуска и длину его пролёта, применяя таблицу СП – залог безопасного пандуса. Применяя таблицу, можно посчитать правильный наклон в процентах и градусах. Не нужно полагать, что инвалиды – редкое явление среди ваших клиентов. Если пандус будет неудобный, то не инвалиды, а инспекторы будут вашими частыми гостями.

Основные параметры

При проектировании пандуса необходимо обеспечить параметры, нормируемые нормативными документами. Это максимальная высота подъема и уклон.

Уклон для пандуса и высота нормативные требования — максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м при уклоне не более 1:20 (5%).
При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%).

При необходимости его устройства на перепадах больших высот выполняют конструкции с несколькими маршами и поворотными площадками размером не менее 140 на 140см исходя из радиуса разворота коляски. Максимальная протяженность одного подъема без площадки — 900см. При одностороннем движении поверхность ската требуется шириной не менее 90см

По краям скатов и площадок важно предусмотреть отбойники для колес в виде ограничивающего бортика высотой – 8-15см. Для исключения соскальзывания колес при подъеме

Наиболее удобна ширина 100см. Максимальная высота, на которую можно обеспечить подъем при помощи пандуса – 3,6м. При большей высоте обязательно применение специализированных подъемников.

Нормы не ограничивают в выборе материалов устройства. Наиболее удобными и долговечными являются стационарные пандусы из железобетона. Их выполняют на длительный срок на объектах с интенсивными условиями эксплуатации.

Нормативные документы и требования к пандусу (ГОСТ и СП)

Создание комфортабельной среды для маломобильных категорий населения в нашей стране регламентируется различными нормативными актами. В первую очередь, это ст. 17 Конституции РФ, Федеральный закон № 181-ФЗ «О социальной защите инвалидов» с поправками от 1 января 2016 г., а также федеральная программа «Доступная среда», направленная на полное обеспечение к 2020 г. беспрепятственного доступа людей с ограниченными возможностями ко всем объектам городской инфраструктуры.

Помимо федеральных документов, в каждом регионе также действуют свои нормативные акты, обеспечивающие гарантию свободы перемещения маломобильным категориям граждан.

Основные требования к конструкции пандусов оговорены стандартами. Перечислим главные параметры, которым должна соответствовать безопасная и комфортная входная группа с пандусом:

Площадки, расположенные вверху и внизу пандуса, должны иметь размеры, превышающие стандартные габариты инвалидного кресла. Это необходимо, чтобы предоставить человеку возможность для разворотов и манипуляций.
Для конструкций, рассчитанных на одностороннее движение, значение ширины пролета не должно быть меньше 0,9 м. Для двусторонних – не меньше 1,8 м.
Длина одного пролета пандуса не должна превышать 9 м. В случае необходимости установки более длинных конструкций требуются промежуточные площадки.
Пандус шириной 0,9 м, предполагающий возможность разворота, обязательно должен иметь промежуточную площадку 1,4 Х 1,4 м.
Если пандус предполагает разворот на 180, необходима площадка 1,8 Х 1,5 м.
Бесповоротная конструкция шириной 0,9 м нуждается в площадке 1,4 Х 0,9 м.
Площадки должны быть окрашены в отличный от пандуса цвет и иметь противоскользящее покрытие.
Обязательно соблюдение правильного угла наклона: в местах общественного пользования при высоте конструкции 0,8 м – 2,9 (5 %);при больших перепадах высот допустимо значение до 5,7 (8-10 %).
На всех участках пандуса по внутренней стороне должны быть установлены специальные непрерывные поручни со стандартным сечением 4 см. На обоих концах пандуса перила должны завершаться выступами за пределы всей конструкции, равными 30 см.
Наличие бортиков по бокам – обязательное условие.

Список документации

СП 59.13330.2020 — Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СП 59.13330.2016

ГОСТ Р 51261-2017 — Устройства опорные стационарные реабилитационные. Типы и технические требования

СП 136.13330.2012 — Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением №1)

Изменение №1 СП 136.13330.2012 ОКС 01.040.93 — Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения.

СП 30-102-99 — Планировка и застройка территорий малоэтажного жилищного строительства.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, – 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Пологая дорожка с возможностью двухстороннего перемещения

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Требования к установке ограждений в соответствии с действующими нормативами:

Поручни следует располагать на одном расстоянии по отношению к поверхности спуска пандуса в виде единой непрерывной линии.
Ограждения должны быть установлены на площадках и на всех частях дорожек, расположенных под наклоном.
Ограждения должны быть закреплены только с наружной стороны перил.
Основные поручни следует располагать на высоте 0,7 м., а вспомогательные поручни на высоте 0,9 м. по отношению к поверхности пандуса.
В месте, где заканчивается нижний лестничный марш, на 0,3 м должны выступать поручни перил.
Диаметр в поперечном сечении поручня ограждения должен быть в пределах от 30 до 50 мм.

Виды пандусов для подъездов

Существуют два вида пандусов:

стационарные
аппарели (переносные, откидные и пр.).

Стационарные представляют собой монолитные наклонные плоскости из бетона, металла. Монтируются в тех местах, где есть достаточно места для прохода рядом. Установка таких элементов строительства закладывается на стадии проектирования здания.

Мобильные пандусы или аппарели могут быть приставными (съемными), откидными, телескопическими, складными секционными.

Съёмная аппарель может применяться в тех случаях, где есть на входе в подъезд максимум 2-3 ступени и эту площадку можно оставлять в самом подъезде.
Откидной устанавливают в тех пространствах, где ограничена ширина лестничного марша и есть ограждения, куда можно смонтировать устройство.

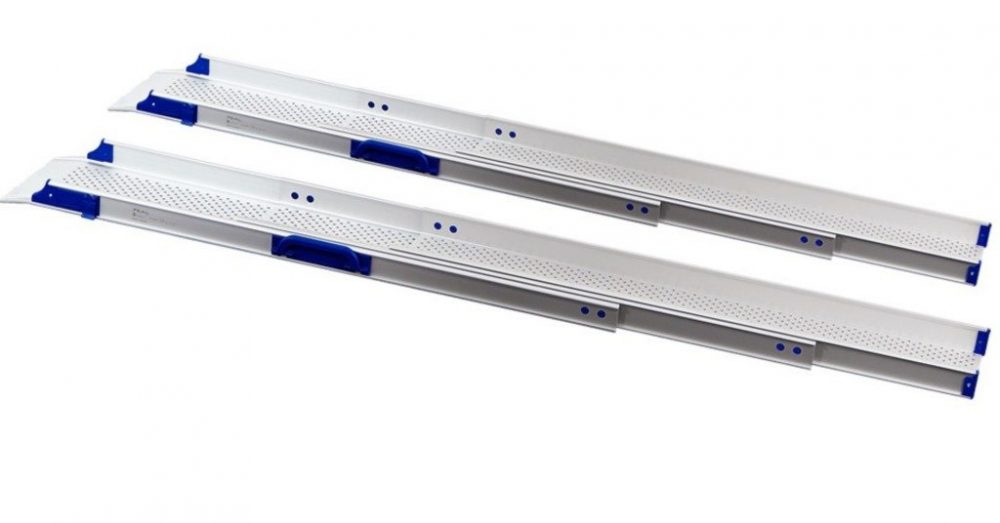

Телескопические элементы, как один из вариантов съемного пандуса, применяется при большом значении угла подъема. Также как и съемный, может временно храниться в подъезде.
Двухсекционный складной – одна из разновидностей откидного пандуса. Применяется в случае обеспечения проезда широких колясок. Превышает по компактности обычный, откидной. Устанавливается со стороны перилл на лестничном марше.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м. — При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%) — На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м. — Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т.п — В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Виды

Пандусы могут быть:

стационарными,
съемными.

Стационарные конструкции могут быть фиксированными, то есть неразборными. Обычно они расположены снаружи общественных и жилых зданий и встроены в лестницу.

Также есть откидные варианты, обычно их ставят в подъездах. Они прикреплены к стене и раскладываются в случае необходимости. В сложенном виде такой пандус удерживается металлической защелкой.

В общественном транспорте можно встретить выдвижные модели. Современные пандусы такого типа оборудованы автоматической системой раскладывания и складывания, чтобы воспользоваться ими, достаточно нажать на кнопку.

Съемные версии также могут быть устроены по-разному. Это

телескопические — их можно регулировать по длине, но такие варианты громоздки, их трудно раскладывать и собирать в одиночку;
рамповые — более мобильные разновидности, их разложить легче, они компактны и весят немного;
ролл-пандусы — их можно скатывать в рулон, легко возить в автомобиле.

Покрытия поверхностей

Покрытия поверхностей пандусов и поворотных площадок необходимо выполнять из материалов, препятствующих скольжению. Недопустимо наличие швов, порожков, материалов покрытия с крупной структурой, препятствующих подъему и спуску. Уклон пандуса для инвалидов, при его правильном выборе и конструктивном решении обеспечивает естественный сход осадков.

Противоскользящие покрытие

При выполнении отделки требуется сохранить нормируемую ширину пандуса для инвалидов колясочников. Для вариантов из железобетона это может быть покрытие из наливных бетонов, различные виды бетонной плитки, рельефная керамическая плитка, рулонные резиновые покрытия и т.д. Отбойники для колес (бетонные или металлические) окрашивают в яркий цвет.

Для металлических конструкций используют нескользящие рулонные резиновые покрытия и материалы из пластика. При выборе покрытий такого типа учитывается износостойкость и возможность замены при необходимости. Поверхности маршей из металлов выполняют из просечного листа, препятствующего скольжению и не требующего дополнительной отделки

Выбирая просечной лист, важно обратить внимание на жесткость. Толщина выбирается из условий отсутствия вибраций и прогибов при движении коляски. Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению

Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом. На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы. Для удобства пользования края (начало и конец подъема) обозначаются рельефными вставками из плитки или сигнальными полосами желтого цвета

Рельеф просечек должен обеспечивать надежное сцепление колес с плоскостью, но не препятствовать перемещению. Лист крепится к несущим элементам (балкам, выполняемым из швеллера или тавра, опорам) прочным сварным швом. На стыках покрытий скатов и площадок из просечного листа недопустимы острые края и перепады. В местах стыков листов монтируют защитные полосы. При этом, ширина пандуса для инвалидов колясочников рассчитывается без допусков на отделочные материалы. Для удобства пользования края (начало и конец подъема) обозначаются рельефными вставками из плитки или сигнальными полосами желтого цвета.

Покрытие укладывается таким образом, чтобы обеспечить поперечный уклон плоскостей около 1% для организации стока дождевых и талых вод. На поверхностях не должно так же образовываться наледи. Для стационарных конструкций допустимо применение подогрева маршей для условий интенсивного использования.

Выбирая покрытие необходимо учитывать простоту монтажа при возможной замене или ремонте, износостойкость, стилевые и эстетические качества. Это продлит срок службы и упростит эксплуатацию.

Конструктивные решения

Разрез пандуса по длине

По пространственному решению скатов пандусы бывают:

однопролетные;
многопролетные;
односторонние;
и с двусторонней организацией передвижения.

По форме:

прямолинейными;
изогнутыми.

Применимы решения с односторонней организацией движения, т.к. двустороннее решение маршей необходимо только в местах интенсивного потока посетителей в колясках.

Экономично использование простых решений с односторонней организацией движения, однако использование сложных вариантов обусловлено большими перепадами высот, ограничениями по длине пролета или площади. Потребность соблюдения нормативных требований, обеспечения долговечности и прочности конструкции при стесненных условиях размещения возникает в общественных зданиях. По причине больших потоков посетителей и интенсивных нагрузок.

Разрез пандуса по ширине

Важными факторами при выборе типа и количества пролетов является обеспечение требования СП в планируемом пандусе, обеспечить комфортные условия использования. Удобными и долговечными являются стационарные конструкции из железобетона. Устанавливаются на длительный срок с интенсивными условиями эксплуатации (на улице на входе в здание). При устройстве пандуса для инвалидов учитываются габариты въезда и разворота коляски.

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

неразрывность их по всей длине дорожки;
параллельность друг другу;
круглое сечение размером 4-6 см;
отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Вывод

Зачем появились измерения наклона скатов в процентах для многих профессиональных строителей большая загадка. Указываемыми процентами пользоваться при расчетах очень сложно, в конце концов, все равно их приходится переводить в обыкновенные градусы. Такие действия не только требуют больше времени и специальных знаний, они увеличивают возможную ошибку. Каждое округление полученных значений и дальнейшее использование этих чисел в новых формулах увеличивает погрешности окончательного решения.

И последнее. Мы уже упоминали, что абсолютное большинство строительных приборов и инструментов имеет градацию в градусах, все размеры деталировок на рабочих чертежах также поданы в градусах. Имеются в виду углы запиливания стропильных ног, вертикальных и угловых упоров, стяжек и прочих элементов стропильной системы. Не нужно заморачивать себе голову процентами, для определения угла наклона пользуйтесь традиционными и единственно правильными градусами.

Таблица уклонов кровли

Угол наклона пандуса для инвалидов
