Как провести паспортизацию вентиляционных систем

Сбор информации для документа

Если в организации нет сервиса по обслуживанию вентиляционных работ, тогда она заключает с компанией, установившей вентиляцию, договор на обслуживание. Для составления данных паспорта проводится определенная работа:

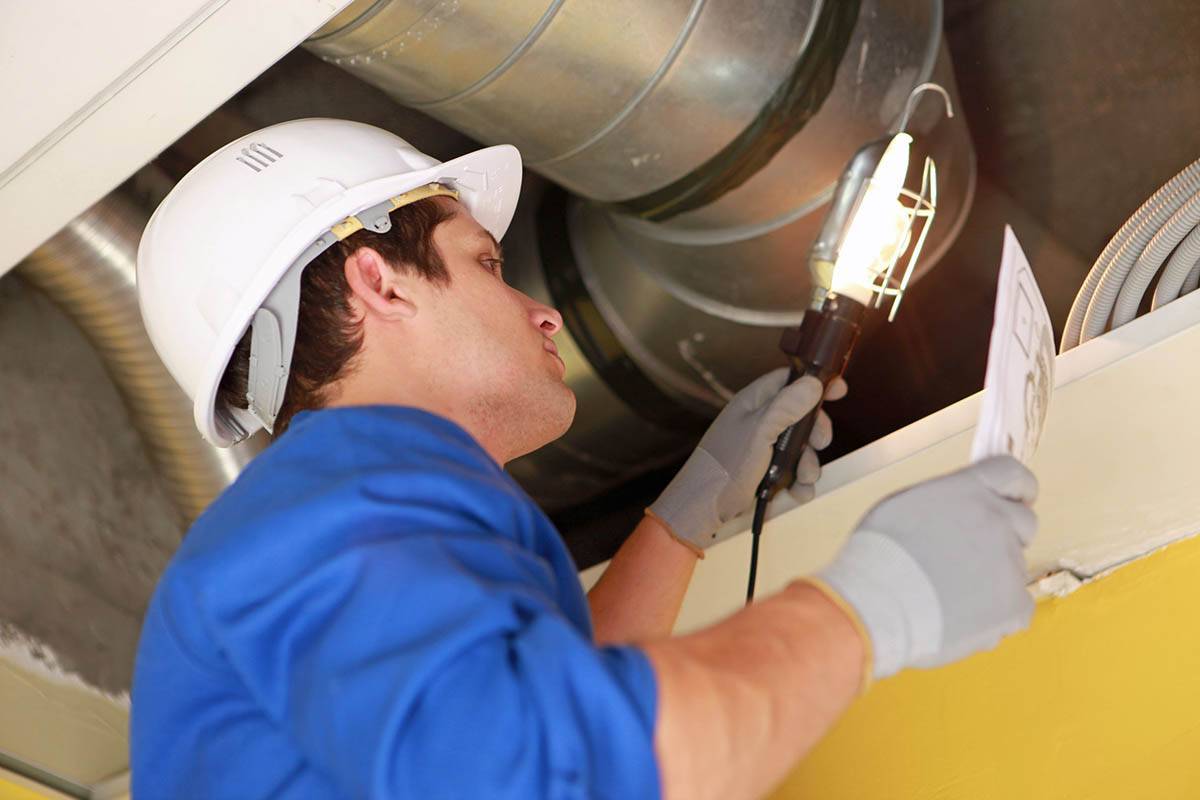

1. На этапе визуального осмотра определяются тип, модель и серийный номер системы. Эти сведения выгравированы на табличках каждого изделия. Если табличек при осмотре не оказалось, тогда запись об этом делается в паспорте в разделе основных технических характеристик (строка «Примечания»).

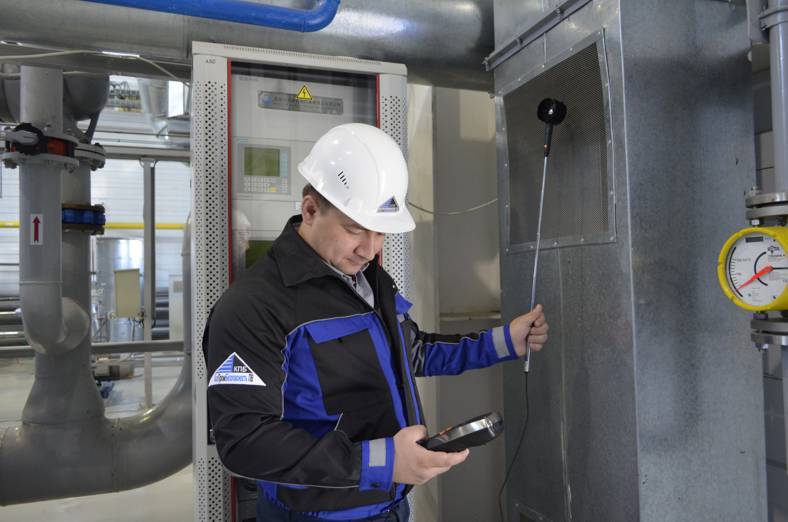

2. Производятся замеры, посредством которых определяются параметры всех деталей. Составляется общая подробная схема, делаются замеры расхода воздуха, шума, давления в контрольных точках и т. д.
3. Согласно требованиям ГОСТа проводятся испытания системы, результаты которых нужны для будущего паспорта. Расчёты производятся на вычислительном оборудовании и в обязательном порядке заносятся в паспорт.

Испытания предполагают проверку устройств и состояния систем на соответствие рабочему режиму организации и ее сотрудников. Путем работы на холостом ходу проверяется все вентиляционное оборудование, сравниваются заявленные и фактические паспортные данные вентиляторов и системы дымоудаления. Производится оценка эффективности воздухообмена на соответствие заданному проекту. Кроме того, оформление паспорта вентсистемы предполагает проверку естественного циркулирования воздуха.

Несколько расчетных точек в помещении выбирается для измерения уровня шума. Отклонение от проекта по расходу воздуха, которое допускается нормами ГОСТа, составляет не более 10%.

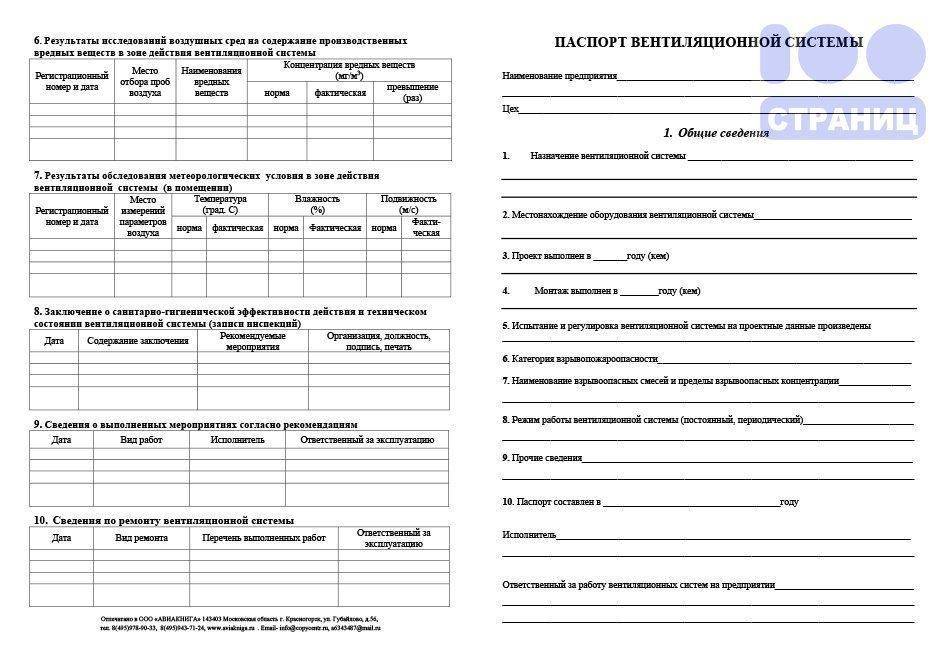

Правила заполнения паспорта

Нормативная документация не регламентирует заполнение паспорта, но есть общепринятый образец, который проще сдавать в надзорные органы. Для начала необходимо прошить паспорт.

Пропустив нить через все страницы, клейкой бумагой фиксируют ее концы на последнем листе и ставят печать организации. На титульном листе пишут адрес объекта, год выпуска паспорта и назначение системы.

На первом листе отражают место прокладки системы и записывают основные характеристики главных приборов. На втором заполняют таблицу расхода воздуха по помещениям. В ней занесены проектные и фактические данные, а также несоответствие между ними.

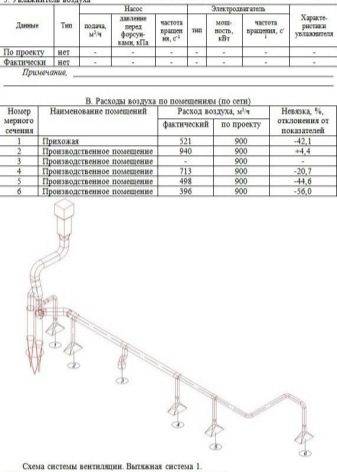

На третьей странице изображена аксонометрическая схема вентиляционной системы. Она отражает размеры оборудования, протяженность воздуховодов и наличие всех необходимых приборов и устройств, включая крышные вентиляторы.

В конце подшивают лицензию организации, предоставившей паспорт, а также приказ на представителя, проводившего проверку системы.

Паспортизацию может проводить только лицензированная компания. Перед началом проверки ответственный представитель представляет документы, подтверждающие компетентность компании и его личную квалификацию.

Все приборы, используемые для измерения, должны быть сертифицированы и проходить обязательную периодическую поверку.

https://youtube.com/watch?v=-ritaSCaJbI

Стоит ли экономить?

Порой владельцы объектов, на которых устанавливаются вентиляционные системы, стремятся к сомнительной экономии. Они привлекают к работе непрофессиональных мастеров и избегают оформления сертифицированной документации. Таким образом, конечно, можно существенно сэкономить на паспортизации системы вентиляции, но стоит ли?

В большинстве случаев подобная экономия не оборачивается ничем хорошим. Особенно если вы владелец объекта, приносящего стабильный доход. Игнорировать паспортизацию ни полностью, ни частично нельзя. В противном случае можно столкнуться с целым рядом проблем.

Стоимость оформления паспорта на систему вентиляции

Для определения стоимости оформления документации на систему вентиляции готовится смета, которая согласовывается с заказчиком. При проведении повторной паспортизации системы вентиляции можно рассчитывать на получение скидки. Образец паспорта и стоимость работ меняется при смене организации, которая проводит паспортизацию. На стоимость паспортизации системы вентиляции влияют такие факторы, как размеры объекта и сети вентиляции, количество установленного оборудования. К смете по паспортизации могут быть добавлены другие расходы, которые необходимо оплатить исполнителю работ. Если в процессе подготовки сметы выявляется высокая стоимость работ, оплата между заказчиком и исполнителем может быть произведена поэтапно.

Стоимость оформления паспорта на систему вентиляции

Для нежилых помещений

Для жилых и нежилых зданий предусмотрены разные формы этого документа.

Для нежилых в нем достаточно указать:

• Председателя и членов комиссии.
• Время и адрес объекта, на котором проводится проверка.
• Техническую документацию, которая прилагается к системе вентиляции.
• Метод, которым была осуществлена проверка исправности (пробного пуска) и эффективности (индивидуальный параметр).
• Установлено, что система вентиляции соответствует ГОСТу 13779-2007 или не соответствует ему.
• Выводы и предложения (если имеются) собранной комиссии.
• Подписи.

Для жилых зданий, школ и детских садов документ требует большей детализации.

Перечень работ, выполняемых при паспортизации

Поскольку все меры при паспортизации направлены на выяснение строго стандартизированной информации, выполняются только типичные процедуры. Категорически нельзя обойтись, как уже говорилось, без глубокого тестирования вентиляционных комплексов. Прежде всего изучают конструктивные особенности и практическое состояние подающих воздух систем. Они должны полностью удовлетворять как официальному рабочему проекту, так и нормам стандартов.

После этого:

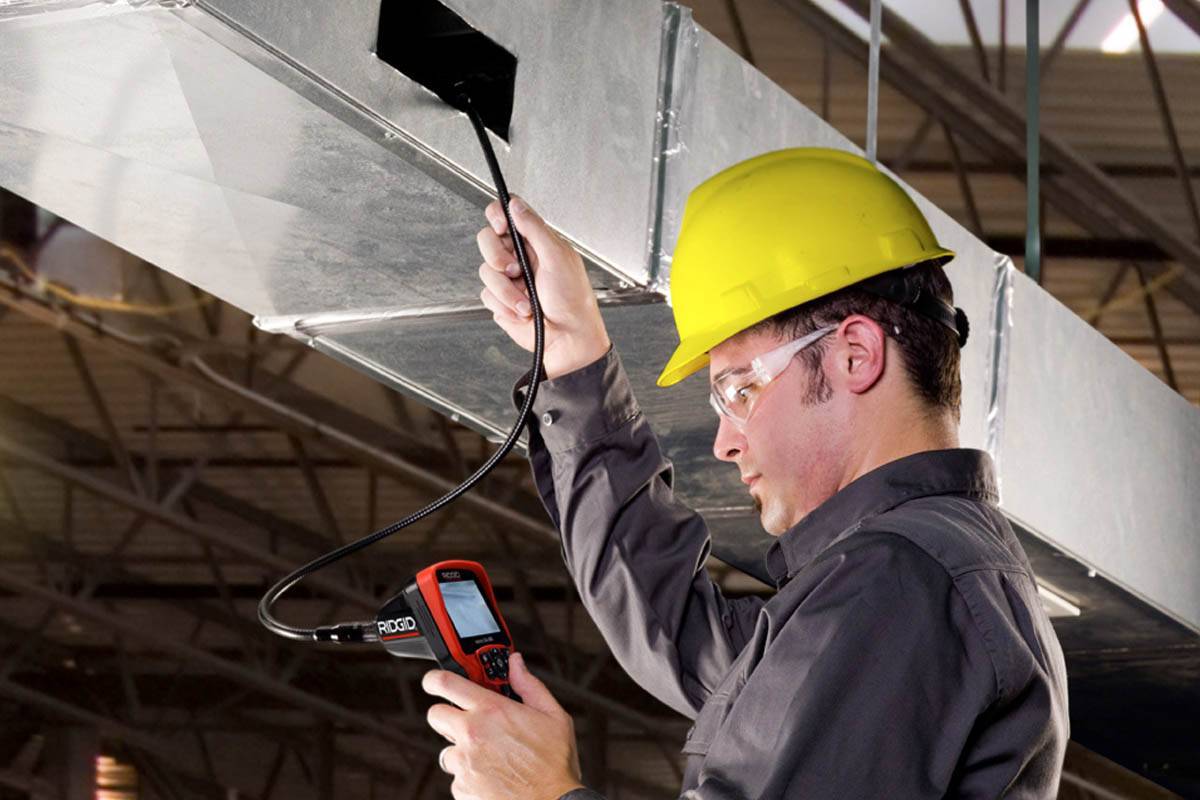

• разбираются, не нарушена ли герметичность скрытых участков;
• смотрят на работу основной части аппаратуры на холостом ходу;
• удостоверяются, что вентиляторы имеют заявленные в документации характеристики (или не имеют).

Следующий шаг — проверка эффективности обмена воздуха через вентиляцию фактически и то, отвечает ли она проектным нормам

Важно: контролирующие органы могут и должны проверять также естественную циркуляцию, чтобы разобраться, правильны ли положенные в основу проектов сведения о ней. Измерение громкости звука, возникающего при работе вентиляции, проводится в нескольких точках. Где они находятся — определяют заранее при помощи особых расчетов

Это в большей степени относится уже к акустике и заслуживает отдельного разговора

Где они находятся — определяют заранее при помощи особых расчетов. Это в большей степени относится уже к акустике и заслуживает отдельного разговора.

Испытания, регулировка и наладка вентиляционных систем

• Процедура пусконаладки и использования оборудования проводится:

  • в помещениях, специально подготовленных к приемке;
  • на функционирующих предприятиях в качестве плановых профилактических мероприятий.
• Качественная и бесперебойная работа вентиляционного оборудования гарантируется работами, осуществляемыми до приемки оборудования:
  • осмотр, регулировка и испытания всего установленного оборудования;
  • плановые осмотры и наладка уже работающего оборудования;
  • эксплуатация вентиляционных систем по правилам, с периодическими плановыми ремонтами.
• Регулировку и испытания собранных систем вентиляции производит организация-монтажник. Иногда эта функция передается специализированным организациям;
• Запуск и наладка осуществляются с частичной загрузкой основного оборудования или при его отсутствии. Это позволяет создать проектные нагрузки на вентиляционную установку. В процессе испытаний и наладки контролируют:
  • соответствие давления, количества оборотов вентиляторов и давления проектным значениям;
  • наличие неплотностей в вентканалах;
  • соответствие объемов воздуха проектным данным;
  • температурные параметры;
  • функции насосов;
  • функции форсунок увлажнения;
  • показатели подаваемого в здание воздуха.

• Работы по регулировке и пусконаладке основываются на инструкции по наладке и испытанию вентиляционного оборудования;
• При обнаружении дефектов составляются ведомости установленного образца, дефекты устраняются;
• Местные вытяжные и приточные установки (зонты, отсосы) тестируются после запуска основного оборудования;
• Дефекты, указанные в ведомости, необходимо устранить до испытаний;
• Система сдается в эксплуатацию после исправления всех обнаруженных дефектов согласно инструкции;
• Параметры работы вентиляционной установки вносятся в паспорт оборудования.

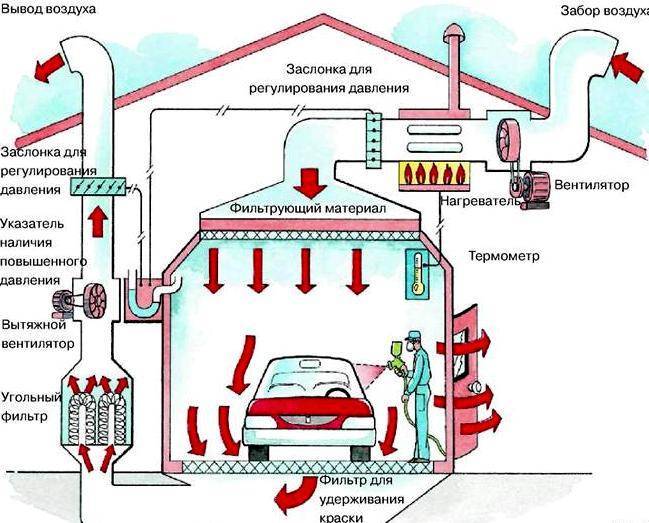

Правила оборудования рабочего участка для окраски

От того, какие материалы используются при окрашивании, будет зависеть схема вентиляции в покрасочной камере. Так, стандартные работы требуют удаления двух третей отработанной воздушной среды помещения, находящихся в верхней его части. Это объясняется необходимостью обеспечить безопасность для человека, поэтому в первую очередь очищается воздух на уровне дыхательных путей. И уже затем удаляются нижние слои воздушной среды.

Вентиляция в камере устанавливается приточно-вытяжного типа, а с учётом особенностей работы в полу монтируется вытяжка с фильтрующей системой. Также вытяжные каналы устанавливаются в нескольких местах и не должны быть объединены между собой. Это объясняется вероятностью поломки одной из систем вытяжек, но при этом будут работать остальные, что позволит исключить вредное воздействие паров на человека в случае поломки одного из фильтров. Все элементы системы, включая воздуховоды, вентиляторы, должны соответствовать требованиям пожаробезопасности.

Разновидности вентиляционных систем

От того, какой тип изделий планируется окрашивать, а также от используемых материалов, конфигурации помещения и его размеров, будет зависеть выбор вентиляционных систем в камерах. Различают:

• одномоторные часто используются, если проектируется вентиляция покрасочной камеры своими руками, при этом воздух поступает сверху, а удаляется из помещения под давлением чистой воздушной среды через отверстия внизу камеры;
• двухмоторные работают в двух направлениях (приток осуществляется сверху, посредством второго мотора воздух удаляется снизу);
• приточно-вытяжные;
• воздушнопроходные — воздух в таких системах циркулирует непрерывно под действием давления;
• повышенного давления — подразумевают использование оборудования для нагнетания и вытягивания воздуха.

Особенности обустройства

Проектирование системы подразумевает расчет вентиляции покрасочной камеры, который основывается на необходимости обеспечить поступление приточного воздуха в объёмах значительно превышающих количество вытяжной воздушной среды. Также нередко требуется установка местных вытяжных вентиляторов дополнительно к общеобменной вентиляционной системе. В ходе вычислений определяются значения следующих параметров:

Воздухообмен. Учитывает количество регулярно находящихся в данном помещении человек, площадь камеры, а также нормируемую кратность воздухообмена. Так, при окрашивании небольшого размера изделий будет достаточной полная смена объёма воздуха до 6 раз, а если выполняется окраска автомобиля, то кратность может доходить до 100 раз.
Расчёт сечений воздуховодов

Важно помнить, что вентиляционные каналы должны быть выполнены из жаропрочных материалов, так как всегда есть риск возгорания ввиду того, что во время окраски выделяется определенное количество вредных веществ, а порой и взрывоопасных.

Если планируется самодельная вентиляция в покрасочной камере, то для получения более точного значения воздухообмена рекомендуется произвести расчет условий среды при отсутствии рабочей загрузки, а также при максимально выдерживаемой нагрузке камеры. В результате можно определить усреднённое значение, которое и будет наиболее подходящим для конкретных размеров помещения.

Вентиляция, Оборудование, Обслуживание вентиляции, Обучение, Проектирование вентиляции, Термины вентиляции

Наиболее частые ошибки при монтаже

Максимальное число ошибок, по вине которых происходит шум, возникает из-за неправильного проектирования системы вентиляции. Следовательно, шум можно избежать. В случаях, когда это неизбежно, можно добиться существенного и значительного его уменьшения. Однако, следует понимать, что полностью бесшумной вентиляции не существует в принципе. К сожалению, даже минимальный гул всегда присутствует.

Дополнительные ошибки при проектировании и дальнейшем монтаже только усугубляют ситуацию, но их можно избежать, если:

• Не использовать системы рециркуляционного воздуха без отводов воздуха. Например, эта распространенная ошибка присутствует, когда используется пространство между фальшпотолком и перекрытием. Воздух проходит в произвольном направлении и, как правило, выбирает самый простой для себя путь. Таким образом появляются нежелательные шумы.
• Не прокладывать шумные воздуховоды над помещениями, где шум нежелателен. К примеру, на стадии проектирования нужно учитывать, что есть еще нежилые помещения и систему можно и нужно проложить над ними. Возможно исправление этой ошибки чревато большими расходами, но это выход из ситуации. В случае, когда прокладка воздуховодов невозможна иным путем, следует позаботиться об использовании конструкций, которые снижают уровень шума (круглое сечение воздуховода).
• Прокладывать воздуховод по коридору с последующим разветвлением в нужном направлении. Это часто применяется в случаях единого воздуховода при наличии смежных помещений.
• Применять виброизоляцию. Вибрационный шум можно значительно снизить, а в некоторых случаях даже полностью исключить, если правильно совершить виброизоляцию. Чередование жесткого и гибкого воздуховода способствует исчезновению вибрации – звук «теряется» на пути.
• Контролировать скорость потока воздуха в системе. Расчет количества проходящего каналами вентиляции воздуха необходим. Исходя из полученных данных и применяя нужный диаметр воздуховода, можно снизить скорость воздуха и, соответственно, избежать шума.

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит

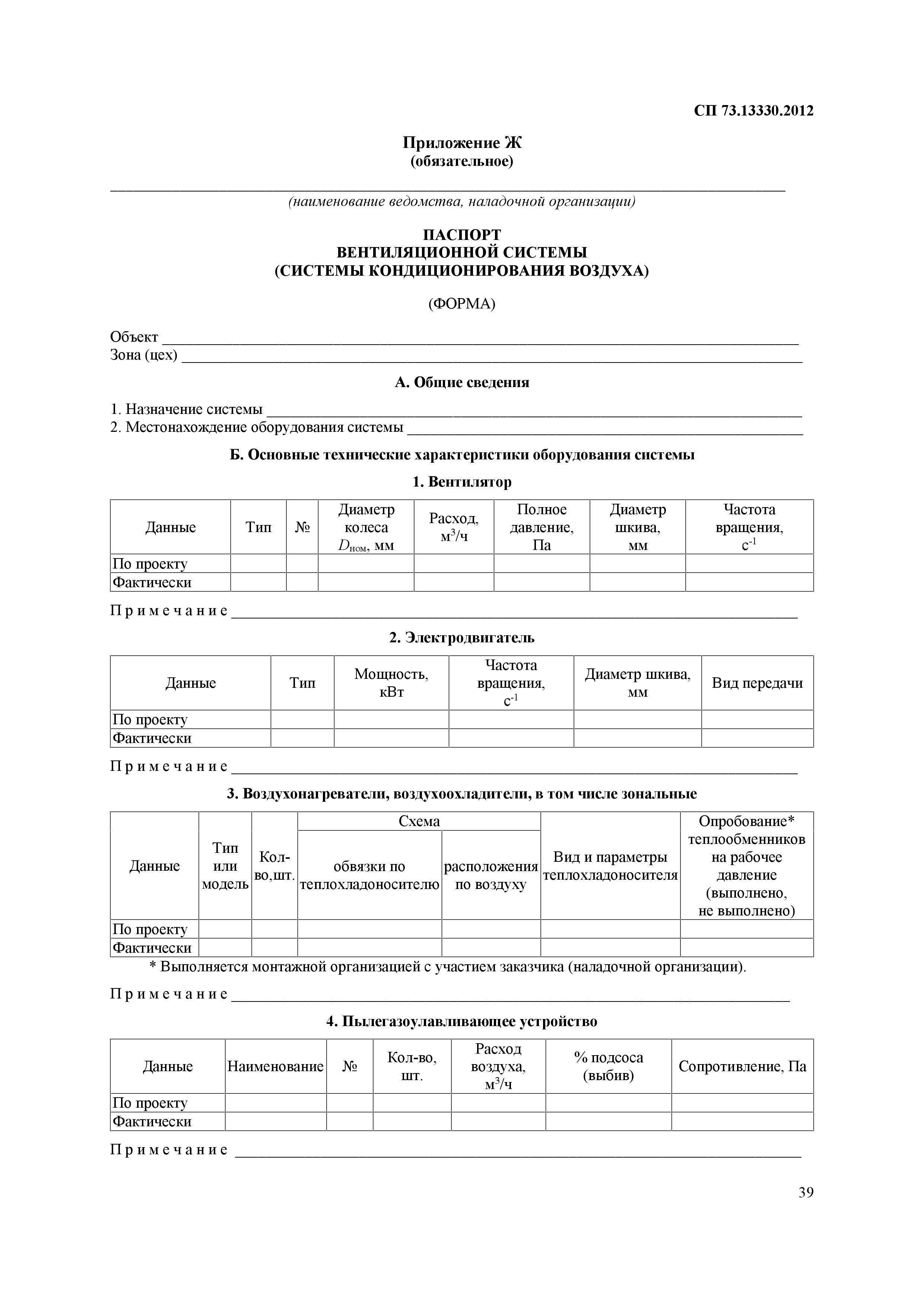

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

• полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
• отсутствие примечаний;
• изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
• упоминание о проведении испытаний без указания конкретной даты их.

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

• номера, присвоенные на заводах;
• полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
• настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
• прочее установленное оборудование;
• сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

• итоги аэродинамической проверки вентилятора;
• герметичность трубопроводных каналов;
• уровень шума;
• интенсивность вибрации;
• избыточное давление.

ЗАЧЕМ ПРЕДПРИЯТИЮ ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ?

Паспортизация систем вентиляции — это проверка рабочего состояния вентиляционного оборудования и систем вентиляции с помощью инструментальных исследований, оформленная в виде паспорта на вентиляционную установку.

Паспортизация вентиляционных установок обязательна для всех предприятий и всех типов вентиляционных систем.

Согласно СанПиН 2.1.3.2630-10 все установленные и смонтированные системы механической приточно-вытяжной вентиляции должны иметь паспорт вентиляционной установки, эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Периодичность проведения испытаний систем вентиляции определяется нормативными документами на вентиляцию:

1. Согласно СТО НОСТРОЙ 2.24.2-2011 периодичность наладки систем вентиляции и кондиционирования воздуха устанавливается органами федеральной исполнительной власти или требованиями технологии производства, но не реже одного раза в три года.

2. Согласно ГОСТ Р 53300-2009 периодические испытания систем противодымной вентиляции должны проводиться не реже одного раза в два года.

3. Согласно СП 4425-87 действующие вентиляционные системы должны подвергаться регулярной проверке силами вентслужб или санитарных лабораторий предприятий в следующие сроки:

а) в помещениях, где возможно выделение вредных веществ 1 и 2 класса — 1 раз в месяц;

б) системы местной вытяжной и местной приточной вентиляции — 1 раз в год;

в) системы общеобменной механической и естественной вентиляции — 1 раз в 3 года.

4. Согласно СанПиН 2.1.3.2630-10 системы механической приточно-вытяжной вентиляции должны быть паспортизированы. Эксплуатация (обслуживание) механической приточно-вытяжной вентиляции и кондиционирования осуществляется ответственным лицом организации или другой специализированной организацией. Один раз в год проводится проверка эффективности работы, текущие ремонты (при необходимости), а также очистка и дезинфекция систем механической приточно-вытяжной вентиляции и кондиционирования.

Как видим, периодичность проведения испытаний — от одного месяца до трех лет, в каждом случае определяется индивидуально.

В случае реконструкции вентиляционных систем после изменения технологического процесса, оборудования и перестройки помещения проверка должна осуществляться сразу после реконструкции, независимо от сроков периодического контроля.

Паспорт вентиляционной системы — это главный документ вентиляционной системы. Паспорт системы вентиляции — итоговый технический документ, дающий юридическое право эксплуатировать вентиляционное оборудование, фиксирующий натуральные показатели и их отклонения в соответствии с действующими строительными и санитарными нормами.

Технически грамотно оформленный паспорт на вентиляционную систему — залог эффективной и безопасной работы вентиляционной системы, а часто и самого предприятия. В нем отображается реальное состояние всего вентиляционного оборудования.

В паспорте вентиляционной системы фиксируются все изменения, которые происходили с вентиляционной системой на протяжении всего эксплуатационного периода.

Паспортизация вентиляционных систем необходима:

сотрудникам предприятия — для комфортной работы, повышения производительности труда и отсутствия сбоев в работе в связи с плохим самочувствием; руководителю и главному инженеру — паспорта и пояснения к ним подскажут, на какую именно вентиляционную систему надо обратить внимание в первую очередь (увеличить ее производительность или наоборот, уменьшить, провести внеплановый ремонт или обслуживание вентиляционной системы); руководителю и главному инженеру — чтобы не иметь проблем и замечаний от представителей надзорных инспекций (Роспотребнадзора, прокуратуры, пожарной инспекции, МЧС, жилищной инспекции, Ростехнадзора и др.), которые контролируют эксплуатационные характеристики оборудования, санитарно-техническое состояние, наличие и срок действия паспортов на вентиляционную систему; руководителю предприятия и главному инженеру, которые несут персональную ответственность за производственный травматизм

Как оформляется технический паспорт

Процесс оформления технического паспорта регулируется такими правовыми актами: ГОСТ 2.601-2013 и ГОСТ 2.105-95. Эти нормативы предусматривают составление техпаспорта в материальном виде. Процесс оформления паспорта в электронном виде регулирует ГОСТ 2.610-2006. А если в разделы технического паспорта входит перечень используемых при разработке устройства сплавов и драгметаллов, производитель опирается на ГОСТ 2.105-95.

https://youtube.com/watch?v=ed9AaZd7yVg

Паспорт оформляется в соответствии с совокупностью сроков испытаний и исследований оборудования. Если устройство изготавливается на заказ, то заказчик вправе сам провести необходимые для подтверждения его качества проверки. В случае несоответствия их результатов с данными, заявленными производителем, заказчик предъявляет свои претензии в адрес производителя.

Технический паспорт должен соответствовать требованиям нормативных актов и содержать в себе всю информацию, предусмотренную ими. Чтобы он имел силу, на его страницах должны содержатся даты и подписи от изготовителя. Это основные правила оформления технического паспорта. Только после этого оборудование может получить сертификат и поступить в продажу.

Наличие технического паспорта является основанием для его использования. В нем прописаны все условия, которые делают эксплуатацию устройства безопасной.
