Конструктивные особенности и принцип действия печей Бренеран

Виды

Модельный ряд фирмы представлен несколькими вариантами, которые отличаются определенными параметрами:

1. 1. Газогенераторные: являются самым простым и доступными вариантом, имеют стандартное устройство. Могут быть дополнительно оборудованы плоской варочной плитой сверху для приготовления пищи. Их стоимость колеблется от 10 до 28 тысяч рублей. Представлены моделями:
      • АОТ-6: подходит для отопления 100 куб. метров. Имеет мощность 6 кВт и весит 56 кг, диаметр дымохода составляет 12 см;
      • АОТ-8: представляет собой печь мощностью в 8 кВт и весом в 56 кг. Способна обогреть до 150 куб. метров;
      • АОТ-16: обладает мощностью в 27 кВт и весом более 200 кг, применяется для обогрева более 600 куб. метров.

1. 1. Для бани и сауны: отличаются наличием сверху поддона для камней, при помощи которых получают пар. Модели предназначены для прогрева воздуха объемом 15-25 куб. метров. Выпускаются в металлическом корпусе или облицовочном. Стоимость может достигать 16-17 тысяч рублей. Различаются 2 разновидности:
      • АОТ-8: имеет мощность в 8 кВт, весит 100 кг, объем дымохода стандартный – 12 см. Может обогреть помещение в 15 куб метров;
      • АОТ-12: более мощная печь, способная справиться с 25 куб. метрами. Обладает мощностью в 12 кВт и весом в 120 кг.

1. Печи типа «Аква» или «Акватэн»: это печи с водяным контуром, которые используют для обогрева нескольких комнат. Их подключают к центральной системе водяного отопления, проложенного по всем помещениям.Вода проходит по трубам между нагретыми стенками корпуса, нагревается и отдает тепло в радиаторах. На выходе в батареи вода имеет температуру до 90 градусов, благодаря напорному коллектору вода может преодолеть по трубам до 8 метров высоты. Стоимость колеблется от 25 до 55 тысяч рублей.

Имеются 3 варианта моделей:

1. АОТ-16, Аква: обладает мощностью в 27 кВт, весом в 200 кг и способностью обогреть помещение в 600 куб. метров;
2. АОТ-11, Акватэн: имеет относительно небольшую мощность в 11 кВт и способность справиться с 200 куб. метрами. Ее вес составляет всего 150 кг;
3. АОТ-19, Акватэн: применяется для обогрева 1000 куб. метров при мощности в 19 кВт и весе в 350 кг. Наиболее дорогой вариант из всех представленных выше.

1. Камины: их можно отнести в отдельную разновидность печей Бренеран. Отличаются дизайном и могут быть установлены в гостиных и спальнях.

В зависимости от индивидуальных требований, места расположения и размеров помещения может потребоваться абсолютно любая модель печи Бренеран. Благодаря уникальной конструкции и возможности поддерживать тление длительное время, эти печи стали крайне популярными среди россиян.

Смотрите видео, в котором рассматриваются принцип работы и особенности печей Бренеран:

https://youtube.com/watch?v=i_7bgFKE1LI

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

Варианты воздушного отопления

Система воздушного отопления (СВО) – это система отопления, в которой отсутствуют радиаторы. Теплогенератор греет непосредственно воздух, а не жидкость. СВО в частном доме условно делятся на:

1. Гравитационные.
2. Принудительные.

Гравитационный принцип

Тёплый воздух от печи поднимается вверх, растекается по потолку и у дальних стен, охлаждаясь, опускается вниз. Создаётся круговорот воздуха без каких-либо дополнительных устройств. Это – классическая система, предшественница водяного и парового отопления.

Гравитационная система распределения горячего воздуха

Сегодня она тоже применяется, только изменились котлы, нагревающие воздух. На смену «Русской печи», пришли – Булерьян, Печь Бутакова и другие.

Система хороша простотой. Она не создаёт шума, сквозняков, экономична, надёжна.

Минус её в том, что тепло сосредоточено в помещении, где находится печь.

Принудительный принцип

Воздух нагнетается с помощью вентилятора. Это может быть воздушная пушка, перемешивающая большие объёмы воздуха, в больших помещениях.

Другой вариант – тёплый воздух подаётся в соседние комнаты по системе воздуховодов.

После чего, часть воздуха возвращается в систему для повторного нагрева, а часть выводится на улицу.

При помощи рекуператора, установленного на выходе, тёплый воздух, до того, как покинуть дом, нагревает входящий холодный поток. Свежего воздуха поступает 15 – 20%. Рекуператор – вещь полезная, но не обязательная. При низкой цене на топливо, он может окупиться только через 7 – 10 лет (Примерная стоимость рекуператора по России – 17 – 27 тыс. руб.)

Чтобы специфические запахи не разносились по всему дому, выходы воздуха на улицу можно устроить в кухне и туалете.

Сравнение естественной системы отопления и принудительной с рекуперацией

Важная составляющая системы – это воздуховоды. Их делают из листовой оцинковки, специального гофра и т. п. Утеплитель – самоклеющийся теплоизолятор. Между собой соединяются хомутами или специальным армированным скотчем. Воздуховоды могут быть:

• гибкими (гофра), или жёсткими;
• круглыми, или квадратными.

У круглых – минимум аэродинамического сопротивления. Диаметр 10 – 20 см.

Квадратные делают в виде коробов.

Если планируется установка кондиционера, воздуховоды нужно хорошо утеплить, чтобы не скапливался конденсат.

Принцип работы рекуператора

Воздух, который снова и снова циркулирует по дому, требует фильтрации. Можно установить сменный фильтр, а можно – электронный, который не нуждается в замене, а только в уходе. Стоить это удовольствие будет около 20 тыс. руб.

КПД принудительного воздушного отопления высок – около 90 – 96%. Правда, большинство современных котлов отопления, имеет уровень КПД от 85 до 95%.

Цена данной системы воздушного отопления частного дома тоже не является преимуществом, поскольку со всеми дополнениями, система стоит практически столько же, сколько обычное водяное отопление.

Если забор воздуха установить вверху комнаты,- воздух будет чище (он там более загрязнён); если внизу – экономия топлива (возле пола воздух остывший).

Плюсы

• Возможность объединить вентиляцию и отопление (хорошо там, где кондиционирование необходимо);
• Нет воды – нет размораживания системы и протечек;
• Быстрый нагрев и остывание (Хорошо например, когда большой перепад дневной и ночной t, но это – и недостаток. Дверь открыли – тепло улетучилось).

Минусы системы

Сложности монтажа. Если дом не был спроектирован под воздушное отопление зачастую его сложно реконструировать.

Требуется установка сети гофры и фильтров.

Всё это нужно декоративно обыграть, или спрятать в фальшь-потолок, что скрадывает высоту комнат.

Приточные накопители могут стать отличным местом обитания микро-жизни. Пыль, конденсат и микроорганизмы накапливаются там, хоть и не очень быстро, но всё-таки. Раз в 5 -7 лет воздуховоды нужно будет хорошо почистить и обработать от клещей, а делать это непросто, недёшево и неприятно.

И не забудьте, что за электроэнергию, которая нужна на работу вентилятора, тоже нужно платить, а если свет отключили – нужен резервный источник питания.

Воздуховод до и после очистки

Кроме того, если ошибиться в расчётах, то можно столкнуться со следующими неприятностями:

• Шум;
• Сквозняки;
• Скопление волос и пыли в не продуваемых углах;
• Перепад t (голове – жарко, ногам – холодно);
• Даже, хорошо отрегулированная схема движения потоков, может быть нарушена простым открытием двери.

Отопительные печи Бренеран

Объем помещения, м куб. до 100

Габариты, (ВхШхД) мм: 934х535х700

Диаметр дымохода, мм: 120

Диаметр проема дверцы, мм: 286

Объем помещения, м куб. до 400

Нагревательная мощность, кВт: 18

Габариты, (ВхШхД) мм: 1300х700х1000

Диаметр дымохода, мм: 150

Объем помещения, м куб. до 600

Нагревательная мощность, кВт: 27

Габариты, (ВхШхД) мм: 620х685х1152

Диаметр дымохода, мм: 150

Объем помещения, м куб. до 200

Нагревательная мощность, кВт: 11

Габариты, (ВхШхД мм: 1300х700х900

Диаметр дымохода, мм:120

Объем помещения, м куб. до 600

Нагревательная мощность, кВт: 27

Габариты, (ВхШхД) мм: 1400х700х1300

Диаметр дымохода, мм: 150

Объем помещения, м куб. до 100

Нагревательная мощность, кВт: 6

Габариты, (ВхШхД) мм: 632х435х608

Диаметр дымохода, мм:120

Объем помещения, м куб. до 100

Габариты, (ВхШхД) мм: 632х435х608

Диаметр дымохода, мм:120

Нагревательная мощность, кВт: 6

Объем помещения, м куб. до 140

Нагревательная мощность, кВт: 8

Габариты, (ВхШхД) мм:760х560х610

Диаметр дымохода, мм:120

Объем помещения, м куб. до: 140

Нагревательная мощность, кВт: 8

Габариты, (ВхШхД) мм: 760х560х610

Диаметр дымохода, мм: 120

Объем помещения, м куб. до: 200

Нагревательная мощность, кВт: 11

Габариты, (ВхШхД) мм: 840х585х745

Диаметр дымохода, мм:120

Объем помещения, м куб. до 400

Нагревательная мощность, кВт: 18

Габариты, (ВхШхД) мм: 840х585х944

Диаметр дымохода, мм: 150

Объем помещения, м куб. до 400

Нагревательная мощность, кВт: 18

Габариты, (ВхШхД) мм: 840х585х944

Диаметр дымохода, мм:150

Объем помещения, м куб. до 600

Нагревательная мощность, кВт: 27

Габариты, (ВхШхД) мм: 920х685х1204

Диаметр дымохода, мм: 150

Объем помещения, м куб. до 1000

Нагревательная мощность, кВт: 35

Габариты, (ВхШхД) мм: 920х685х1505

Диаметр дымохода, мм: 180

Подставка Новая 005 для печи Бренеран АОТ-8 тип 005.

Подставка (АСВ) тип 00 предназначена для печей Бренеран тип 00 и печей Клондайк.

Объем помещения, м куб. до 1000

Нагревательная мощность, кВт: 35

Габариты, (ВхШхД) мм: 1500х800х1700

Диаметр дымохода, мм: 180

Объем помещения, м куб. до 200

Габариты, (ВхШхД) мм: 840х585х745

Диаметр дымохода, мм: 120

Количество патрубков, шт: 7

Секреты успеха печей Бренеран

Печи Бренеран известны российскому потребителю уже почти 20 лет. Благодаря особенностям конструкции, их главным достоинством является быстрый и равномерный нагрев воздуха в помещении. Поэтому печь Бренеран, ранее производившаяся под торговой маркой Булерьян,обеспечит комфортную температуру даже суровой зимой. Эти отопительные системы рассчитаны на длительную работу, имеют высокую производительность и надежную, безопасную конструкцию.

Отличительной особенностью печи Бренеран (Булерьян) аква является то, что эта печь функционирует на всех видах твердого топлива, в т.ч. и на крупных дровах, а, это значит, что подготовка топлива не будет слишком хлопотной.

В каждое помещение принесет тепло универсальная конвекционная печь бренда Бренеран, которая, несмотря на смену имени (ранее Булерьян), остается одной из самых покупаемых среди российских потребителей. Печи Бренеран могут использоваться для отопления в банях и саунах. Дымоходы завода Феррум без проблем подходят к этим печам.

Модели производства ЗАО «Лаотерм» работают на любом топливе: дрова, торф, пилеты и др. Возможность работать на разном топливе, небольшие габариты, экономичность, совместимость с различными интерьерами, быстрый нагрев воздуха – только печи Бренеран с такой легкостью сделают ваш дом теплым.

Дополнительно наши специалисты подберут подходящий дымоход из нержавеющей стали и другое необходимое оборудование.

Мы обязательно свяжемся с вами!

проконсультирует Вас по спорным вопросам

Как работает печь

Конвекционная отопительная печь Бренеран предназначена для быстрого нагрева жилых и промышленных помещений. Эффективность оборудования достигается благодаря конструкционным особенностям и используемому принципу работы.

• Печка работает в двух режимах: обычного горения и газогенерации или пиролиза. При достижении определенной температуры, любое твердое топливо начинает выделять большое количество углекислого газа. В конструкции печи присутствует две камеры сгорания. Первая предназначена для сжигания дров, вторая для дожига газа, выделяемого в процессе пиролиза. В результате, КПД котла увеличивается, по сравнению с обычными дровяными печами.
• Нагрев осуществляется посредством конвекции воздуха. В помещении постоянно циркулируют воздушные массы. Холодный воздух опускается вниз, а нагретый поднимается вверх. Металлические газогенераторные печи Бренеран используют принцип воздушного отопления помещения. В конструкцию оборудования вмонтированы конвекционные трубы. На две трети каналы погружены в топочную камеру, что и объясняет высокую теплоотдачу конструкции. Тепло начинает поступать в помещение сразу после растопки. Пропускная способность печных конвекционных труб не менее 4,5 м³/мин.

Еще одним отличием модели Бренеран, влияющим на ее эксплуатацию, является оптимально подобранная толщина стали, увеличенная по сравнению с оригинальной конструкцией. Выбранная сталь увеличила срок эксплуатации изделия. Производитель Бренерана предоставляет заводскую гарантию, действующую в течение 2.5 лет.

Работа подобной конструкции печи основана на классических законах физики, которые гласят, что более нагретые газы стремятся вверх. Поэтому сбоку печи расположены своеобразные разгонные сопла, выполненные в виде отрезков труб, которые не сильно выступают за внешние габариты печей Бренеран и не делает ее более массивной.

Разработанная технология производства печи и специальная конфигурация топки, вместе с трубопроводами подачи воздуха и вывода уходящих газов позволяет печи работать в двух режимах: (См. также: Печь медленного горения своими руками)

1. разжигания;
2. горения с использованием повторной газификации.

В режиме разжигания печи полностью открываются задвижки подачи воздуха и уходящих газов. На протяжении всего времени начального прогрева (10-20 минут) печи в ней удерживается высокая температура, и осуществляется максимальный проход воздуха. В этом режиме КПД печи не превышает 35-50%.

Печь переходит в режим повторного газообразования и ее КПД вырастает до 80%

При таком режиме работы важно правильно выставить проход уходящих газов, чтобы их не переохладить, иначе в трубе дымохода будет повышенное образование осадков продуктов сгорания. В принципе это не критично и кроме неприятного запаха и необходимости чаще чистить дымоход к никаким отрицательным эффектам не приведет

Предлагаем ознакомиться Отделка круглой печи в доме

Рабочий режим печи крайне экономичен и при правильном подборе соотношения открытия входной и выходной задвижки можно добиться того что закладку топлива необходимо будет производить только раз в 12 часов, а золы на выходе практически не будет оставаться – она все будет пережжена. (См. также: Угольная печь своими руками)

Принцип работы

Сразу отметим, что название «Булерьян» (Bullerjan) является устаревшим, хотя оно все еще остается достаточно популярным в народе.

С 2005-го года эти агрегаты выпускаются под маркой Breneran.

В России производством этих печей по лицензии Energetec занимается компания ЗАО «Лаотерм». По сути своей печи данной марки являются газогенераторными конвекторами.

Газогенерацией или пиролизом называется процесс выделения так называемого древесного газа из нагретой до состояния тления древесины. Чтобы топливо не загорелось, камеру, где оно находится (ее называют газогенераторной), делают герметичной, предотвращая таким образом попадание внутрь свежего воздуха.

Древесный газ является смесью различных газов, часть из которых, например, метан, способна гореть. Через отверстия в перегородке эта смесь поступает во вторую камеру (камеру дожигания), где и осуществляется ее сжигание. В большинстве современных котлов этого типа камера дожигания расположена ниже газогенераторной, что позволяет поддерживать в последней столь необходимую для полноценного пиролиза высокую температуру.

Но создатели Булерьяна с целью упрощения конструкции поступили наоборот – внизу поместили именно камеру газогенерации. По этой причине КПД печи не превышает 80% (при наличии экономайзера), тогда как у других газогенераторных котлов этот показатель достигает 90% – 93%.

Теперь рассмотрим вторую часть названия – слово «конвектор». В принципе, конвекция имеет место при работе любого твердотопливного теплогенератора. Но конвекторы прогревают воздух намного быстрее обычной печи. Они снабжены вертикально установленной и открытой с обеих сторон трубой, которая проходит прямо через топку. Воздух в этой трубе разогревается гораздо сильнее, чем от корпуса, и благодаря явлению конвекции мощным потоком устремляется вверх.

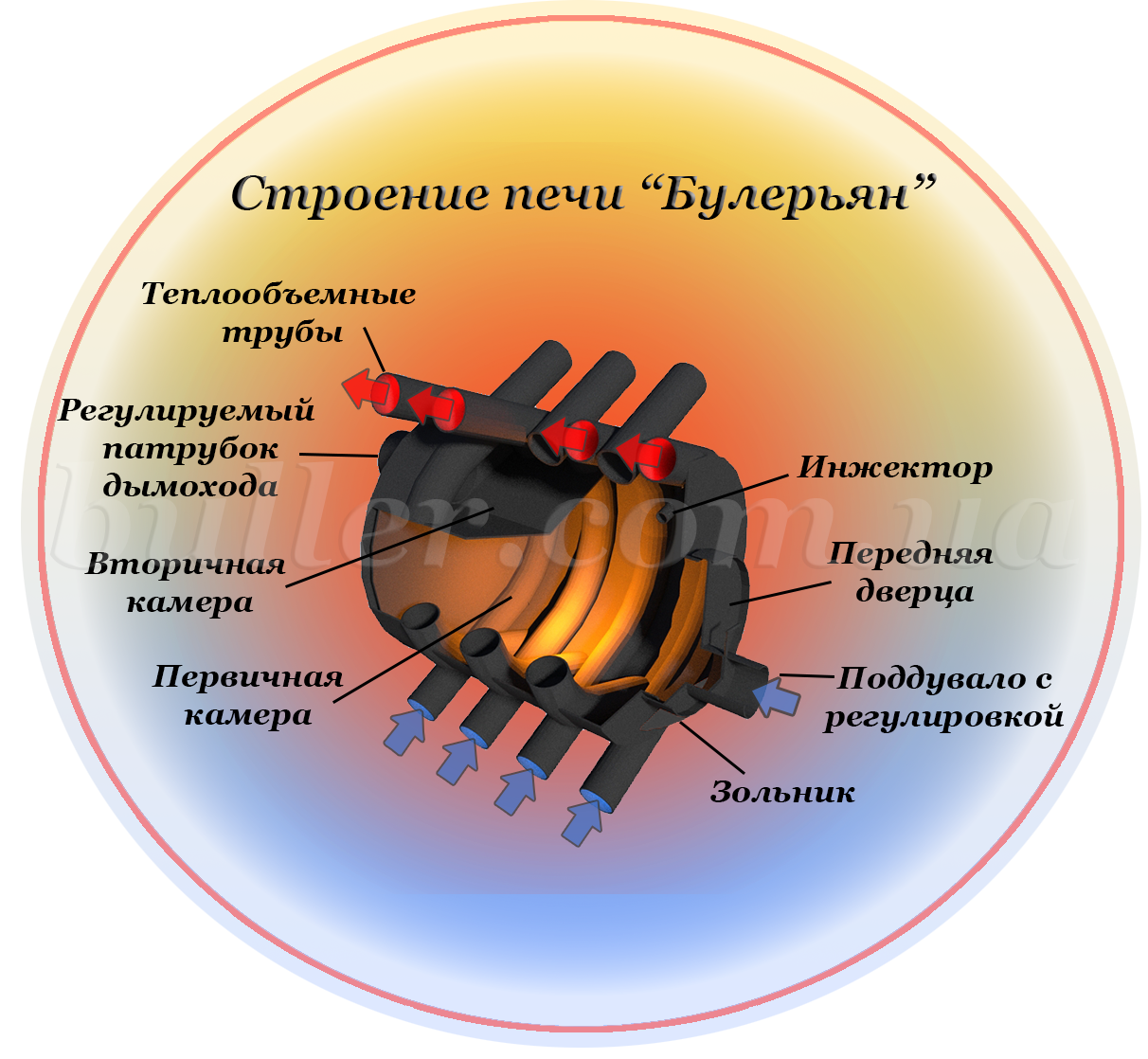

Принцип работы печи Булерьян

На первый взгляд складывается впечатление, что внутри печи установлен производительный вентилятор. Холодный воздух засасывается в трубу снизу.

Конвектор очень эффективно обогревает помещение, в котором находится, но обеспечить комфортную температуру в соседних помещениях он не в состоянии. Чтобы сделать свое детище более функциональным, разработчики выпустили модель с водяной рубашкой. Прежде она называлась «Аква-Булерьян», теперь – «Бренеран-АкваТЭН».

Наличие водяной рубашки (теплообменника) позволяет подключать теплогенератор к водяной системе отопления.

Буквы «ТЭН» присутствуют в названии не случайно: модель оснащена электронагревателем, который не даст теплоносителю замерзнуть, если пользователь по какой-либо причине забудет подложить в топку дрова.

Дымоход для печи Булерьян

Периодически дымоходную трубу необходимо чистить от копоти и конденсационной сажи (рекомендовано 2 раза в год). Игнорирование чистки дымохода и использование мокрых дров приведет к засорению трубы и уменьшению силы тяги.

Частое использование печи в режиме растопки (на максимальных температурах) приводит к быстрому ее износу буквально за 1-2 сезона (прогорает металл). При соблюдении всех предписаний инструкции по текущему содержанию печь может прослужить 5-10 лет и более.

Одним из преимуществ дровяных печей является простота установки. В этом процессе возникает всего одна сложность, которая заключается в правильном подключении теплогенератора к дымоходу.

Очевидно, что функционирование нагревателя без подходящего канала отвода продуктов горения невозможно.

Дымоход для печи Булерьян является одной из самых важных частей такой системы обогрева, поэтому он должен соответствовать определенным требованиям, которые будут рассмотрены далее.

Стоит сразу отметить, что неправильный подбор или монтаж дымоходной трубы может не только значительно снизить эффективность работы котла и теплообмена, но и спровоцировать появление в помещении крайне опасной концентрации дыма.

Поэтому необходимо очень ответственно подходить к обустройству отводных каналов и доверять их установку только профессионалам соответствующего профиля.

Выбор дымоходной трубы для Булерьяна начинается с подбора подходящего материала, из которого она будет изготовлена.

На современном рынке можно найти различные изделия такого назначения, но не каждое из них может использоваться в сочетании с печью конвекционного типа.

Основные материалы для дымовых каналов и их характеристики таковы:

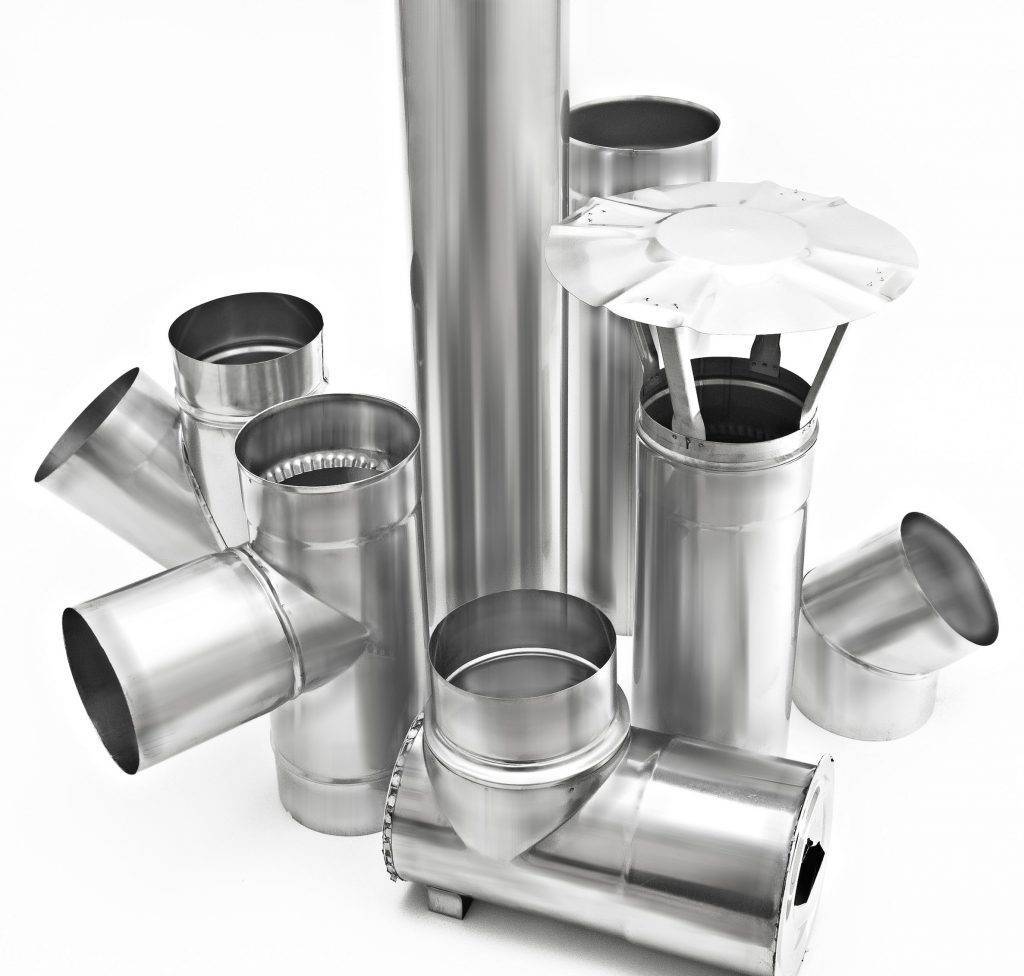

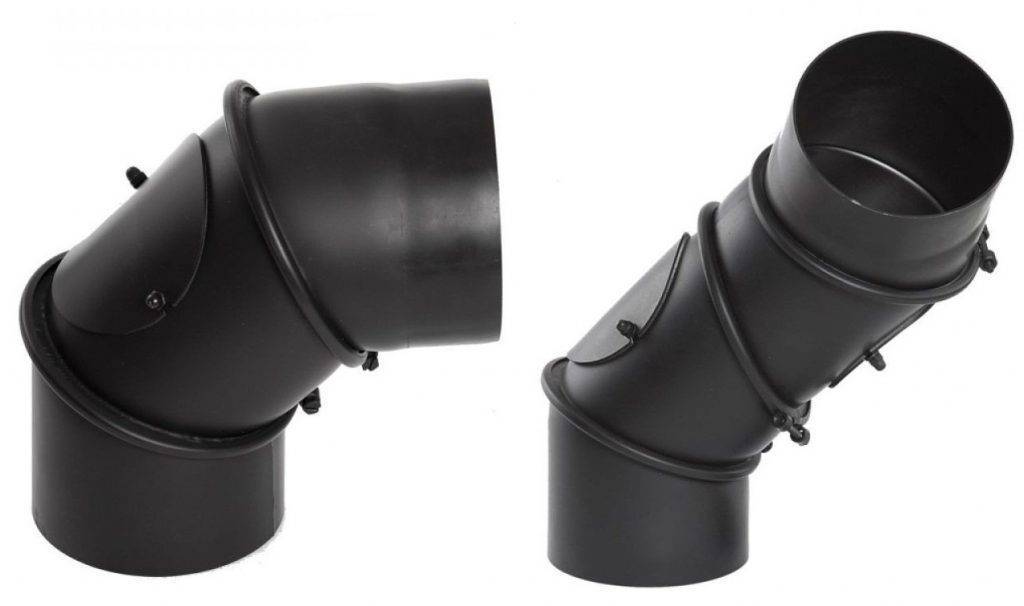

• Дымоходы из нержавеющей стали.

  Представляют собой готовые части труб, преимуществами которых являются простота монтажа, надежность и долговечность. Они бывают одинарными (устанавливаются внутрь кирпичных шахт) и двойными (предназначены для сооружения внешних каналов отвода газов).

  Качество стальных дымоходов для Булерьянов определяется толщиной их стенок, которая должна быть не меньше 1 мм. Благодаря своей универсальности, данные изделия хорошо подходят для подключения к рассматриваемым нагревателям;

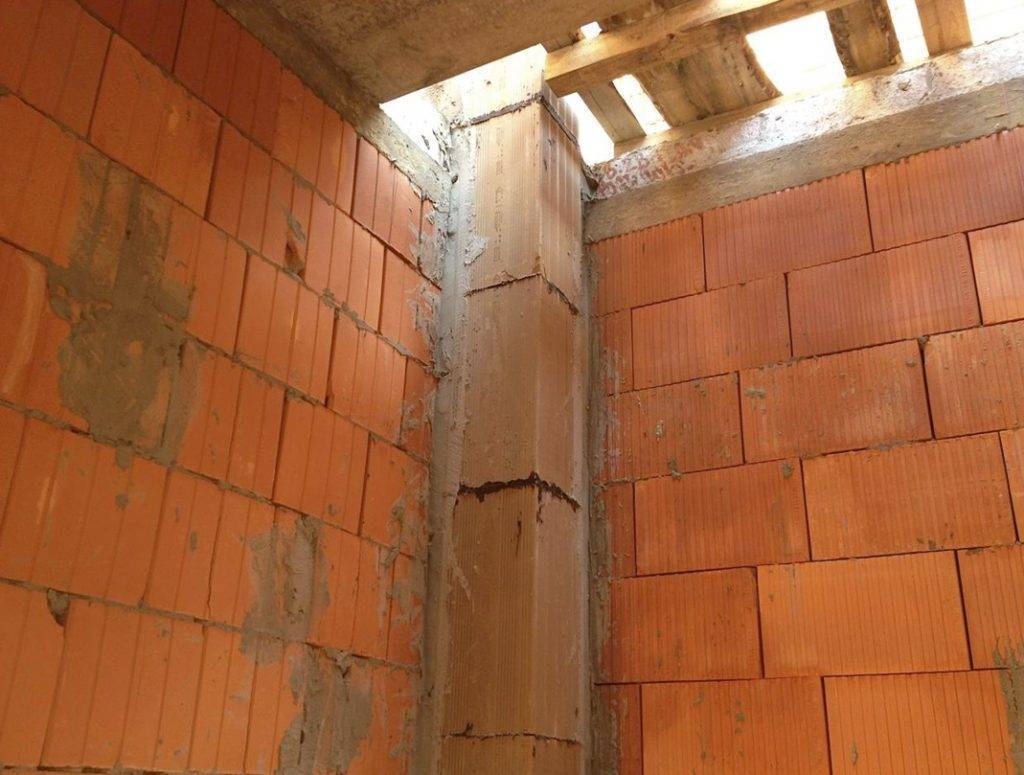

Дымоходы из керамики.

Второй вид отводных каналов, совместимых с современными теплогенераторами, какими как печи буллер. Конструктивно они состоят из трех слоев – внутренней керамической трубы, изоляции и внешней бетонной оболочки.

Керамические дымоходы для Булерьяна отличаются отсутствием коррозии, легкостью очистки, отменной тягой, высокой огнеупорностью, простотой монтажа, а также устойчивостью к погодным воздействиям и влиянию конденсата. Все эти качества делают их хорошим выбором для функционирования в сочетании с канадскими печами;

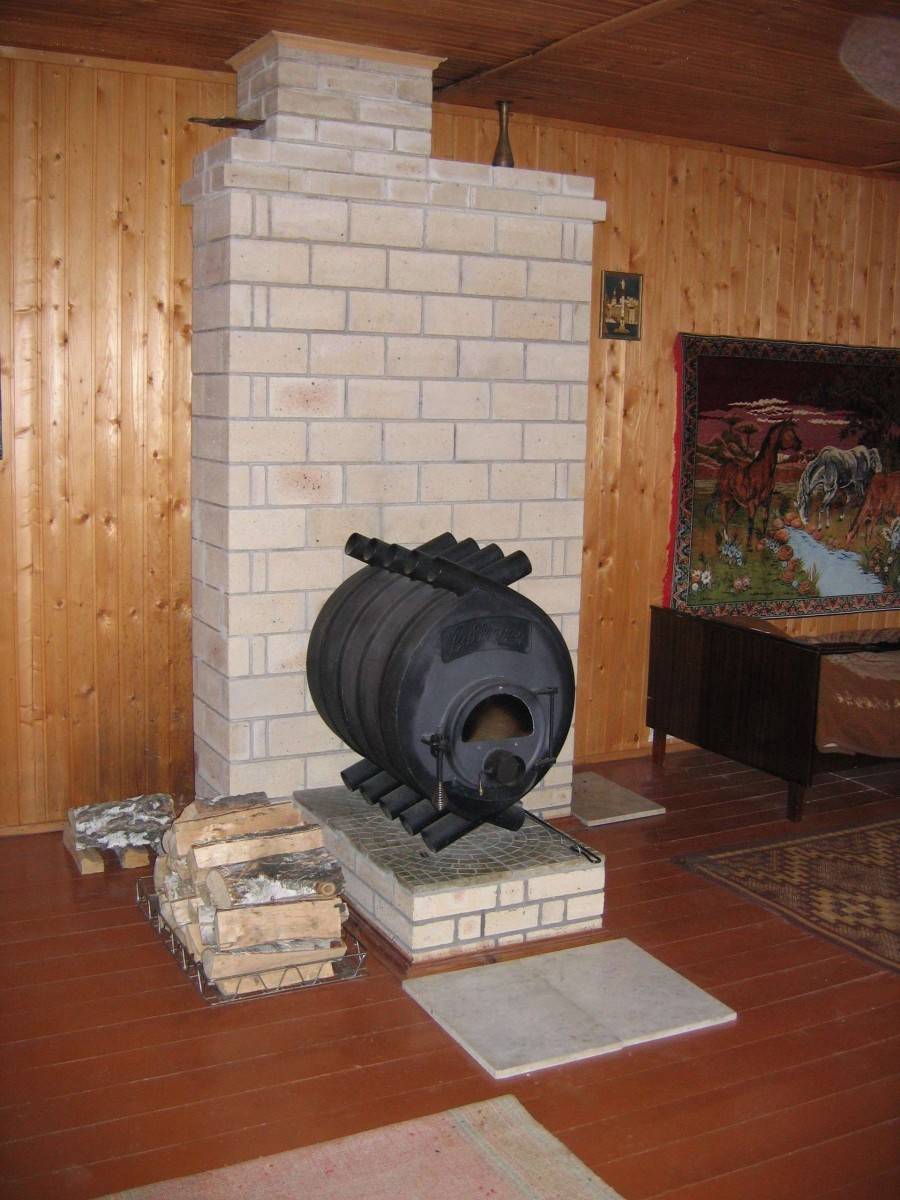

Дымоход из кирпича.

Является традиционным и самым распространенным уже многие века. Однако этот материал имеет один существенный недостаток – он плохо подходит для работы с современными котлами длительного горения, к которым относится и Булерьян.

Дело в том, что такое оборудование производит малое количество продуктов сгорания с относительно небольшой температурой, результатом чего становится образование внутри кирпичного дымохода для Булерьяна водяного пара и конденсата, постепенно разрушающих кладку.

Избежать этих проблем можно, если вставить в существующую шахту одинарную отводную трубу из стали;

Дымоход из асбеста.

Еще один вид дымоотводных каналов, неподходящих для печей Булерьян. При этом он имеет сразу несколько серьезных недостатков. Асбестовый дымоход для Булерьяна, даже будучи хорошо утепленным, характеризуется постоянным образованием большого количества разрушительного конденсата.

Кроме того, асбест выделяет очень неприятный запах, способный распространятся по всей площади отапливаемого помещения.

Мнения покупателей

«На даче бываю не очень часто, а потому не стал платить за подключение к газопроводу, решил купить дровяную печку Бренеран, о чем не жалею. Недорогая и достаточно мощная для небольшой площади (у меня около 60 м2). Привезли, установили быстро, пришлось, правда, немного повозиться с дымоходом. После первого включения печи, как и писали в отзывах, в комнате появился неприятный запах, но позже таких проблем не было. Теперь, приехав перед выходными в холодный дом, разжигаю и меньше часа уходит на прогрев. Дальше перевожу его на режим газификации и два раза в сутки подкладываю дрова».

Владимир, Ярославль.

«Жить в экологичном деревянном доме и топить газом нелогично. Мы с мужем, прочитав отзывы о печи Аква Бренеран, купили модель АОТ-16, к которой заказали кожух. Получилось довольно стильно и оригинально. Легко подключили к трубам водяного отопления, закладки топлива хватает на 6–7 часов. Устраивает, что бросать в печь можно практически все, муж даже поломанную мебель использовал. Главное, чтобы древесина была сухая, а то конденсат прямо льется по дымоходу. Пришлось подкладывать баночку. Считаю недостатком, что в конструкции Бренерана сразу не предусмотрена емкость для сбора влаги».

Людмила, Смоленск.

«Люблю париться, баньку построил и поставил каменку. По отзывам она наиболее соответствовала моим пожеланиям, а цены на банные печи фирмы Бренеран оказались вполне доступными. Компактные размеры позволили установить ее в углу. На мои 6,5 м2 площади хватает одной полной закладки, чтобы без спеха попариться. Температуру нагоняет до 100 ºС достаточно быстро — чуть больше чем за час. Пользуюсь почти 2 года. За все время проблем не было».

Олег Михайлов, Белгород.

«В сарайчике устроил мастерскую, заказов прилично, потому прошлым летом решил поставить печь, чтобы и зимой было комфортно работать. Купил компактную Бренеран за 9 000 рублей. Пришлось со всех сторон обложить ее железными листами, так как работаю с деревом и боюсь пожара. В первое время собиралось много сажи в дымоходе, приходилось чуть ли не каждую неделю чистить трубу. Когда начал вбрасывать сухие дрова, стало значительно лучше. Пробовал жечь опилки. Горят хорошо, но расходуются слишком быстро».

Александр Белинский, Саратов.

«Дымоход для Бренерана делал согласно инструкции к печи, благо, в ней подробно указаны и диаметры труб, и желательные размеры. Еще осенью обкатал, функционировала без сбоев. При самостоятельном монтаже лучше сделать дымоход немного выше: у меня при определенном направлении ветра пропадает тяга в печи и появляется дым. Когда потеплеет, придется удлинить. К тому же, по трубе временами течет черный конденсат с неприятным запахом, по отзывам специалистов, это связано с недостаточной теплоизоляцией труб. Зато все деревянные отходы от моего производства пошли в дело. В общем, как для дома, не знаю, а для подсобки печь что надо».

Игорь, Москва.

«Приобрел Бренеран с водяным контуром в 2013 г. На третьем сезоне использования начались проблемы, а именно — он начал течь изнутри. Сперва один отвод пришлось вскрывать, т.к течь была внутри топки, потом с другой стороны такая же проблема. Не понятно только, как трубы могли прогореть, если в них вода. Но металл истончился в одних и тех же местах на разных трубах? срок эксплуатации очень маленький».

Александр, Санкт-Петербург.

Модельный ряд

Изготовителем предлагается оборудование нескольких направлений, отличающееся конструктивными особенностями, но использующее общий принцип дополнительной конвекции, позволяющий, по отзывам владельцев, сэкономить до 50 % дров:

1. Газогенераторные печи — это базовый вариант продукции Бренеран. Выпускаются как простые, так и с варочной плитой, дополнительно предоставляющие возможность приготовления пищи.

2. Оборудование для бани может применяться как в режиме сауны, так и для создания влажного пара. Отличается наличием отсека, в который укладываются специальные камни, массой от 100 до 160 кг, а технические характеристики печей для бани Бренеран предусматривают использование в парной, объемом от 15 до 25 м3. Модели выпускаются как в обычном металлическом корпусе, так и в решетке или облицовке.

3. Для водяного отопления предлагаются печи Аква или Акватэн, обеспечивающие обогрев за счет циркуляции нагретого теплоносителя. Бренеран подключается к содержащим его трубам, вода нагревается между двойными стенками печи и подается в радиаторы.

4. Камины работают на твердом сухом топливе, имеют стильный дизайн и могут устанавливаться в коттеджах или квартирах.

https://youtube.com/watch?v=CW3h3NpJwRk

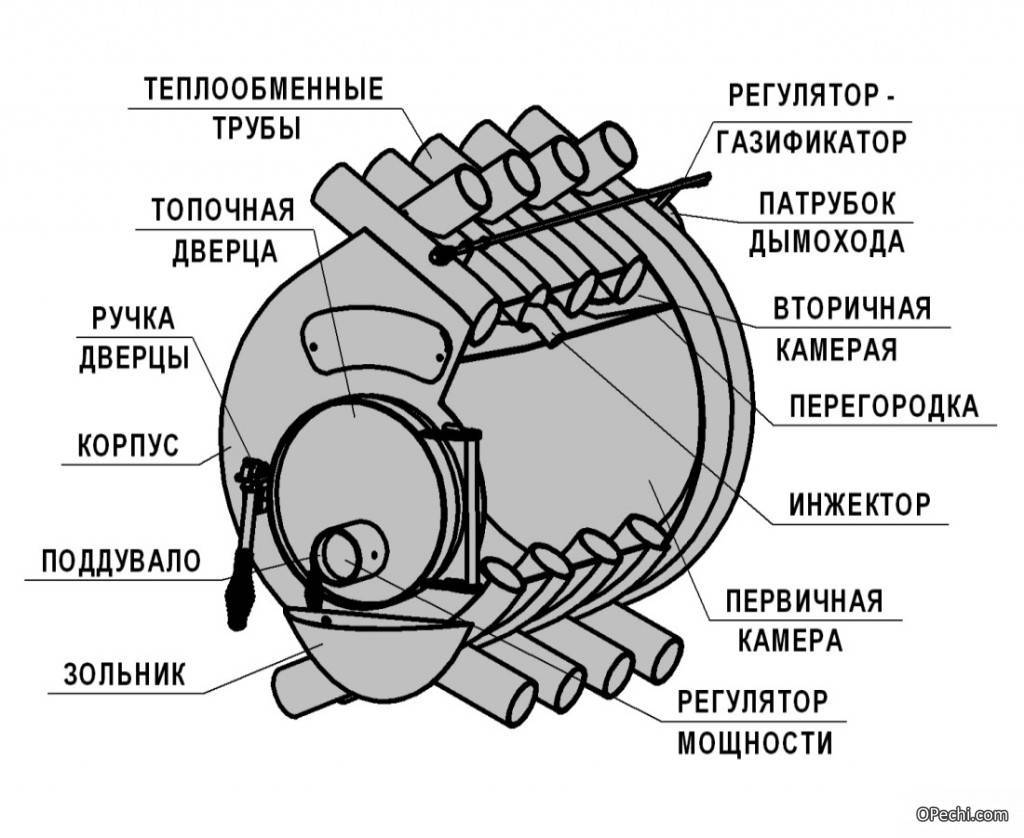

Конструкция и принцип работы

Для того чтобы понять, как устроена и как работает печь Булерьян с водяным контуром, необходимо понять принцип работы оригинальной печи. Изначально она появилась в Канаде. Цель ее постройки – создание высокоэффективного агрегата, способного за считаные минуты прогревать помещения в условиях жесткого климата. Так на свет появилась печь Булерьян, изначально без водяного контура. Она является своеобразной пиролизной буржуйкой длительного горения со встроенным конвектором.

Печь Булерьян без водяного контура представляет собой бочкообразную конструкцию с торчащими внизу и вверху трубами. Эти трубы огибают со всех сторон камеру сгорания, образуя производительный конвектор, способный пропустить через себя до нескольких кубометров воздуха в час. Уже через полчаса после первичного розжига в комнате становится заметно теплее. Помимо воздушного конвектора в конструкции агрегата присутствуют:

Пускай данный вид печей и не отличается особым изяществом — со своими прямыми обязанностями он справляется отлично.

• Внушительная камера сгорания – в нее помещается большое количество дров, что гарантирует длительное горение;
• Внутренняя перегородка для образования камеры дожигания – здесь происходит дожигание продуктов пиролиза;
• Загрузочная дверца с дроссельной заслонкой – через нее загружаются дрова и выгружается зола;
• Дымоход – через него удаляются продукты сгорания.

Дровяные печи Булерьян с водяными контурами могут комплектоваться экономайзерами. В них производится финальный отбор тепла и осуществляется накопление и дожигание газообразных продуктов, которые не сгорели в самом агрегате.

В моделях с водяными контурами экономайзеры особо не нужны, так как обогрев здесь осуществляется с помощью батарей отопления.

Принцип работы печи Булерьян очень простой. Так как она представляет собой самый обыкновенный пиролизный агрегат, сгорание топлива осуществляется при минимальном доступе кислорода в основную камеру – за это отвечает дроссельная заслонка на загрузочной дверце. Максимальное выделение тепла производится в камере дожигания, где догорают продукты сгорания, образующиеся в первой камере. Получившееся тепло выделяется в обогреваемые помещения.

Если обычная печь типа буржуйки греет за счет теплового излучения от своего корпуса, то Булерьян без водяного контура греет за счет конвекции. Здесь используются трубы достаточно большого диаметра, полностью охватывающие камеру сгорания. Проходящий через них воздух нагревается до температуры +100-120 градусов и попадает в комнаты. Такая схема обеспечивает очень быстрый прогрев помещений.

Особенности печей Булерьян без водяных контуров:

Именно специальные металлические трубы, окружающие топочную камеру, обуславливают такой необычный внешний вид и высокий КПД печи.

• Высокий КПД – он достигает 80%;
• Возможность обогрева сразу нескольких комнат – для этого организуются воздуховоды с разводкой по помещениям;
• Оригинальная конструкция с интересным промышленным дизайном;
• Оперативный прогрев за счет мощного эффекта конвекции;
• Небольшая температура корпуса в процессе работы – обеспечивает безопасную эксплуатацию.

Печи Булерьян изготавливаются многими производителями. Они обладают незначительными конструкционными отличиями, но в целом устроены примерно одинаково.

Установка печи с водяной рубашкой

Печь Булерьян устанавливается на несгораемой подставке на расстоянии не менее 1 м от стены (при наличии огнестойкой штукатурки толщиной от 25 мм расстояние можно сократить до 0,8 м).

Размеры подставки должны быть на 600 мм больше размеров печи (по 300 мм с каждой стороны).

На полу перед дверцей в радиусе 1,2 м от нее должен быть стальной настил (толщина – от 1,5 мм) на подушке из асбеста.

Поскольку твердотопливное оборудование предоставляет гораздо меньше возможностей по регулировке мощности, чем газовое, его подключают к системе отопления по особой схеме. Она необходима для предотвращения закипания теплоносителя (может разорвать трубы) или поступления его в теплообменник при температуре ниже 50 градусов (приводит к образованию на стенках контура химически агрессивного конденсата).

Данная схема предусматривает наличие байпаса, соединяющего линии «подачи» и «обратки», и группы безопасности:

• предохранительного клапана;
• автоматического воздухоотводчика;
• манометра.

При закипании теплоносителя предохранительный клапан сбросит избыток давления.

На байпасе устанавливается 3-ходовой клапан с сервоприводом, который управляется термодатчиком. Если температура в «обратке» окажется недопустимо низкой, термодатчик откроет 3-ходовой клапан и холодный теплоноситель через байпас будет разбавлен горячим.

Принципиальная схема использования печи Булерьян

Запуск системы отопления, оснащенной твердотопливным котлом, также осуществляется несколько сложнее, чем при наличии газового теплогенератора. Сначала прогревается теплоноситель в малом контуре и только потом к нему малыми порциями добавляется холодная вода из основной системы.

Плюсы и минусы котла

Устройство Булерьяна позволяет использовать его для быстрого прогрева и поддержания температуры в помещениях различного типа.

Печь получила широкое распространение благодаря ряду достоинств:

1. Высокая скорость прогрева помещения. Наличие конвектора, изготовленного из металлических труб, позволяет быстро прогревать воздушные массы. Передача тепла поверхности коллектора осуществляется прямо в топке.
2. Длительное время горения. Котел Булерьян может работать до 12 часов без дополнительной закладки топлива. Это позволяет экономить дрова и не требует постоянного присутствия человека возле печи в процессе эксплуатации.
3. Простота установки. Для монтажа изделия не требуется специализированного образования. При необходимости можно быстро демонтировать печь и перевезти её в другое место.
4. Безопасность. При постоянном перемещении воздушной массы через трубы осуществляется частичное охлаждение их поверхности. Благодаря этому исключается риск получения ожогов при прикосновении к поверхностям Булерьяна.
5. Простота эксплуатации. Чтобы понять, как топить Булерьян, не требуется особых знаний и навыков.
6. Возможность модернизации. При необходимости можно изготовить Булерьян с водяным контуром.

Помимо вышеперечисленных преимущества печь имеет и ряд недостатков:

1. Требования к качеству и типу топлива. Устройство предусматривает использование в качестве топлива дров или стружки. Категорически запрещается закладывать уголь. Высокая температура его горения приведёт к быстрому выходу из строя поверхностей топки.
2. Образование конденсата. Дрова содержат большое количество влаги. При работе печи она испаряется и оседает на внутренних поверхностях дымохода в виде конденсата.
3. Большие размеры изделия. Печь длительного горения Булерьян имеет объемную конструкцию. Это требует наличия свободной площади в помещении.

Булерьян отличается мобильностью. Монтаж демонтаж изделия не представляет сложностей. Для установки не требуется наличие специализированного образования. Выполнить работу сможет человек, имеющий минимальные технические знания.

Для пользования печью не требуется специализированные знания и навыки. Котёл отличается простотой в растапливании и обслуживании.

Растопить Булерьян можно следующим образом:

1. В топку загружают топливо. Сначала используются дрова небольшой толщины. Топливо должно быть сухим, это минимизирует количество образующегося конденсата и позволит быстро разжечь огонь.
2. Дрова поджигают. Заслонки, регулирующие тягу и количество подаваемого воздуха, полностью открывают.
3. После того, как в топке образовались раскаленные угли, через дверцу загружают более толстые дрова. Заслонки устанавливаются в нужное положение, обеспечивающее длительное горение.

После всех вышеперечисленных действий Булерьян будет работать в штатном режиме. Частота закладки дров зависит от интенсивности горения топлива.

В момент разжигания устройства, древесина разгорается, прогреваясь сама, она нагревает трубу дымохода, тем самым, как бы «включая» в печке тягу. При горении дров, сразу начинают выделяться летучие газы. Именно эти газы обеспечивают неизменную температуру сгорания дровишек в топке.

При дальнейшем горении происходит газовыделение тяжелых фракций горючих газов. По-хорошему, эти газы должны сгорать в камере дожига. Но на практике из за влажности дров этих газов слишком много и сгореть они не могут, потому что попросту нет воздуха, а без него нет горения. Нужно покупать сухие дровишки – это первый минус.

Если не использовать сухие дрова, то из первого минуса вытекает второй. Поднимаясь вверх по дымоходу, маслянистые фракции газов прилипают к поверхности трубы. В полости трубы капли конденсата, стекают вниз, формируют своеобразные наросты древесной смолы. Которые, не сгорая, застывают и «преграждают» путь поднимающимся вверх уходящим газам, до тех пор пока не перекроют дымоотвод совсем. Значит второй минус — печь часто засоряется.
