Печь для дома из кирпича своими руками: процесс кладки и фото печей

Материалы для печи

Чтобы была сделана грубка своими руками, потребуется подготовить материалы. Все комплектующие для изготовления печи с лежанкой старайтесь брать хорошего качества, ведь конструкция будет служить вам не один год.

  • Кирпич керамический. Это будет облицовкой изделия. Берите без сколов и одного цвета. Он есть различной конфигурации, поэтому сначала стоит составить чертеж изделия и решить, какой внешний вид оно будет иметь. Вместо облицовки печи с лежанкой может быть использована декоративная или обычная штукатурка. Если будет использована штукатурка, потом поверхность может быть окрашена.
  • Кирпич огнеупорный. Он способен выдерживать высокие температуры. Просчитайте, какое количество потребуется для изготовления топочного отделения своими руками.
  • Глина и песок потребуются при изготовлении раствора для кладки конструкции.
  • Шамотный порошок будет использован как добавка к раствору.
  • Колосники. Желательно брать выполненные из чугуна. Металлические, при использовании угля, очень быстро прогорят.
  • Дверка топочная.
  • Дверка для поддувала.
  • Задвижка дымовая.
  • Для гидроизоляции следует взять рубероид.

Для чего нужна порядовка печи

На первый взгляд вполне можно обойтись и без нее, а также даже и без чертежей. Ведь все ясно и так. Но на самом деле не все так просто.

Дымовые газы в печи движутся не по прямой, а делают несколько разворотов по вертикали или горизонтали. И при этом нужно не только добиться максимальной площади контакта газов с поверхностями для наиболее полной отдачи тепла, но и учитывать аэродинамику, у печи должна быть хорошая тяга.

Дымовые газы в печи перемещаются не по прямой

Конечно, можно пользоваться чертежами, но на них не показаны виды перевязки и положения отдельных кирпичей. Поэтому больше пользуются порядовками. Раньше они даже передавались от мастера к ученику как большой секрет, ведь хорошую печь сделать трудно.

Тем более  по порядовке выполнять кладку проще. Очень похоже на то, как гитаристы записывают партию гитары не только нотами, но и табулатурой где точно обозначено какую струну и на каком ладу нужно прижимать.

Теперь разберем конкретные примеры наиболее распространенных печей и их порядовки.

Строение печи для дома, печей для дома классической схемы

Печь состоит из 3-х основных частей. Тело печи, фундамент и дымоход, выходящий на крышу.

Схема печи пример:
Печь состоит из:

  1. Основания- фундамент;
  2. Гидроизоляционный материал;
  3. Шанцы. Представляют собой отверстия, их делают что ты создать обогрев нижней части помещения. Они выполняет функцию «ножек» в конструкции;
  4. Поддувало;
  5. Отверстие воздушного канала, способствует прогреву помещения по всей высоте;
  6. Дверца для поддувала;
  7. Решетка колосник;
  8. Дверца растопочной части;
  9. Топочная часть;
  10. Свод топочная части;
  11. «Хайло» (Иногда хайлом называют именно вертикальную часть топки с соплом);
  12. Дверца для прочистки;
  13. Перевал душника;
  14. Душник;
  15. Задвижки, регулирующие направление хода;
  16. Конвекторный канал;
  17. Задвижка, перекрывающая дымоход после нагрева печи. Закрывают после протопки, что бы печь не остывала.
  18. Дверца выхода душника;
  19. Дымоходное отверстие;
  20. Перекрышка (верхняя часть печи);
  21. Разделка дымохода под перекрытие;
  22. Перекрытие;
  23. Печная труба на крыше (выдра или распушка).

Основание кладки

Основание кладки выполняют в косую штриховку из простого красного кирпича, на цементно-песчаный раствор. Эта часть находится под топкой и не будет испытывать высоких тепловых нагрузок. Топочную часть выкладывают из красного керамического кирпича, в сочетании с огнеупорным (шамотным) материалом. В качестве раствора используют глиняную смесь с песком (иногда с добавлением шамота).

Лист металла и асбеста укладывают перед дверцей поддувала. Толщина асбестового слоя должна быть около 5 мм. Его края должны закладываться в кладки печей. Вынос металлического листа не менее 250 мм. Края подворачивают, подбивая к полу.

В отличие от цементно-песчаного раствора, смесь из глины и песка высыхает, а не схватывается. Поэтому, при постоянно действии влаги (особенно в зимний период), раствор размокает. По этой причине, некоторую часть печи, не испытывающую высокие температуры (до 300 градусов по Цельсию), кладут на цементно-песчаный раствор. Применяют портландцемент марки 400 и кварцевый карьерный песок.

Чтобы обеспечить скопление сажи в нижней части каналов, края переходов делают округленного вида. Каждый новый канал должен быть больше по высоте, чем первый (нижний переход). Из нижних каналов гораздо проще вычищать сажу.

Дымоход

Дымоходная труба выкладывается из красного керамического кирпича и обычного цементно-песчаного раствора. Такой кирпич дешевле, чем шамотный, а раствор значительно крепче. Нельзя забывать и про разделку дымохода внутри квартиры (в перекрытиях). Разделка выполняет противопожарные функции. Толстый слой кирпичей медленней прогревается, в случае возгорания сажи, и тем самым отдает на перекрытие меньше тепловой нагрузки.

Верхняя труба дымохода (выдра), которая находится над крышей, выполняет декоративные функции, является бортиком для стекания осадков. От высоты трубы, будет завесить тяга в печи.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

  • Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
  • Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
  • Нагрев лежанок.
  • Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

  • отопительная печь прямоугольная;
  • Т-образная;
  • круглая печь;

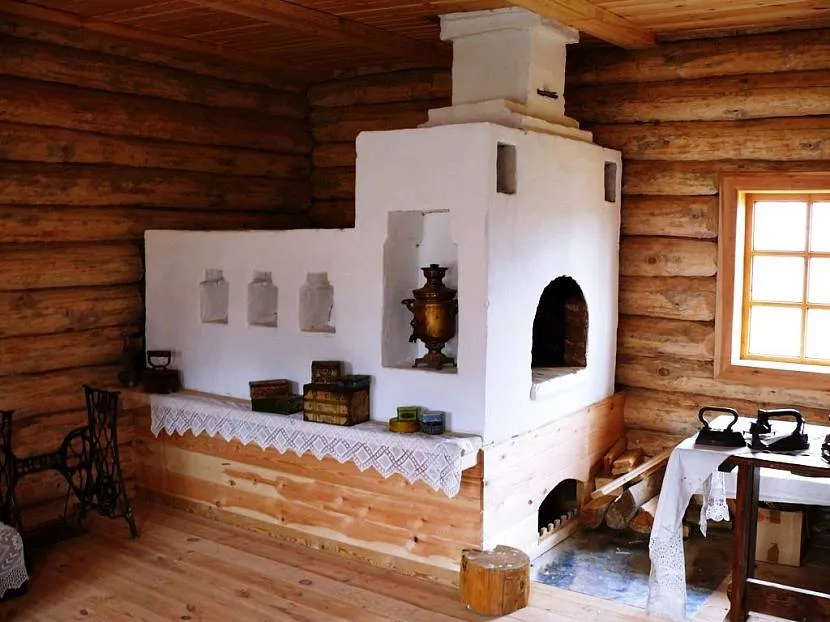

  • русская печь с лежанкой;
  • малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

  • Канальные с принудительным движением газов.
  • Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

  • Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
  • Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
  • КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
  • Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Сделать самому или заказать

Советы по выбору

В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.

Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ

Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.

Если было принято решение сделать дымоход самостоятельно — внимательно ознакомьтесь со всеми требованиями строительных норм и пожарной безопасности.

Дымоход может быть 3х видов:

Насадной. Здесь в качестве основания выступает печь. Минимальная толщина стенок печи- 2 кирпича.

Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.

Настенный. Представляет собой канал в несущей стене.

Какой бы дымоход вы не выбрали, лично я рекомендую при выборе самостоятельной укладки не пренебрегать советами и контролем специалиста. Повторюсь — неправильно уложенный дымоход неминуемо приведет к трагедии.

Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.

Строительные нормативы

Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:

  1. СП 7.13130.2013 «Требования к пожарной безопасности»;
  2. СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
  3. ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».

Требования пожаробезопасности к дымоходам

Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.

  • Толщина стенок отводящей трубы должна быть не менее 120мм;
  • Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм;
  • При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки;
  • Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия;
  • Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм;
  • Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм;
  • Расстояние между верхним краем печи и перекрытиями кровли — 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза;
  • Нельзя подключать в одну систему дымоотвода два источника тепла.

Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.

Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило — возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).

В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.

Обязательное условие для возникновения восходящего потока — перепад температур между окружающим воздухом и отводимыми продуктами сгорания: чем он больше, тем сильнее тяга.

Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже

Достоинства порядовки печей из кирпича

Применение порядовок кирпичной печи отличается целым рядом преимуществ, среди которых:

  • доступная цена. Даже не имеющий каких-либо строительных навыков хозяин, следуя порядовке отопительной печи из кирпича, сможет правильно выполнить кладку, не прибегая к помощи специалистов, чьи услуги порой являются весьма дорогостоящими;
  • большое разнообразие типов конструкций. Всегда можно просмотреть различные фото вариантов кладки и выбрать тот, который будет максимально соответствовать индивидуальным предпочтением и сможет гармонично вписаться в интерьер помещения;
  • быстрый процесс монтажа, не требующий больших временных затрат;
  • простота схем установки, разобраться в которых сможет даже рядовой потребитель;
  • подробно расписанный алгоритм действий, позволяющий без труда правильно выполнить устройство кирпичной печи на всех этапах ее возведения.

На видео показан пример порядовки печей из кирпича:

https://youtube.com/watch?v=eTIW1ca-nxk

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора – одна часть цемента содержит 2,5 части песка и четыре части гравия.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Выбор размера поверхности печи

Прежде чем приступить к постройке, необходимо выбрать тип и модель будущей конструкции. Основными критериями для выбора будет не ее внешний вид и простота возведения, а теплоотдача (способность обогреть необходимую площадь).

Выбирая место ее размещения, следует знать, что боковые поверхности печи обладают наибольшей теплоотдачей. Этот фактор определяющий при выборе места.

Разным моделям присущи разнообразные формы:

  • Прямоугольные;
  • В виде буквы Т;
  • С лежанкой или кухонным оборудованием для приготовления пищи.

Они могут выполнять функции отопительного прибора для жилых комнат, или быть разделителем пространства.

Для малой домовой площади не стоит выбирать слишком массивные конструкции, даже если у них будет широкий набор функций, они будут занимать слишком много места и отдавать чрезмерно много тепла. Для прогрева всей печи нужно много топлива, при этом теплоотдача будет слишком велика.

Важное значение имеет и расположение печи, относительно жилых комнат, а также критерием является утепление всего дома. Таблица размеров печи, с учетом площади помещения

Таблица размеров печи, с учетом площади помещения

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня – выбирайте один из доступных вариантов ее облагораживания:

  • обкладывание декоративным фасадным кирпичом или печными изразцами;
  • наружный металлический экран;
  • декоративная расшивка или окраска швов теплостойкой краской.

Отделка печи из кирпича своими руками

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Особенности устройства

Функционирование конструкции осуществляется по канальному принципу, когда умышленно удлиняется расстояние прохождения нагретых газов. Они по этой причине отдают телу сооружения больше тепла. Особых физико-химических и термодинамических нюансов попросту нет, поэтому нарушить что-то в системе практически невозможно. (См. также статью Обогреватели для дачи: особенности .)

Современные малогабаритные печи для дачи такого типа являются предшественниками средневековых аналогов, появившихся на территории нынешних Нидерландов. Небольшие габариты объясняются тесными помещениями того времени. Требовалось создать относительно малую, но эффективную систему обогрева.

Устройство печи размером 89×63,5 см.

Изначально изготавливались конструкции с топкой, которая имела глухое дно, но со временем вниз была добавлено поддувало. Отдельные камеры стала разделять колосниковая решетка. Когда из обихода вышли арочные своды, сооружать системы начали даже мастера с низкой квалификацией.

Как сложить печь из кирпича своими руками?

Кладка кирпичей производится в соответствии с порядовкой. Схема порядовки должна быть тщательно проработана на стадии проектирования.

Именно она определяет порядок формирования различных печных элементов, размеры и конструкция которых зависит от типа печи.

При проведении работ соблюдается следующий порядок:

Нижний ряд вначале раскладывается без закрепления для уточнения правильности расчетов и расположения углов. После выверки можно закрепить его на растворе. Первый ряд ложится на фундамент с использованием цементно-песчаного раствора, все остальные – на глиняный раствор.
После укладки первого ряда проверяются еще раз все размеры, в т.ч. диагональ. Если существует небольшое отклонение от схемы порядовки, то углы подбиваются резиновым молоточком.
Следующие ряды выкладываются, начиная с углов. Предварительно рекомендуется натянуть шпагат для контроля ровности ряда.
Кладка рядов производится строго по схеме порядовки

После каждого ряда проверяется горизонтальность с помощью уровня и вертикальность отвесом.
Особое внимание уделяется формированию топочной камеры и поддувала (зольника). Их расположение зависит от типа конструкции, но чаще всего дверца поддувала ставится на 4-ом ряду

Качественное закрепление дверец играет большую роль в последующей эксплуатации.

Внутренние стенки топки выкладываются из шамотного кирпича. Одним из самых ответственных элементов считается возведение свода камеры.
В процессе кладки необходимо сразу убирать весь лишний раствор и очищать поверхность кирпичей. После кладки 4-5 рядов поверхность очищается влажной тканью. При необходимости использования их половинок используется зубило и специальный печной молоток.
Кирпичная кладка производится с перевязкой рядов. Это означает, что вертикальный шов в одном ряду, должен приходиться на середину кирпича в смежных рядах.

При проведении кладки следует помнить, что излишне толстый слой может повлиять на размеры конструкции и ослабить ее прочность.

Установка дверец является объектом особого внимания. Они участвуют в регулировки процесса и обеспечивают пожарную безопасность. Лучше всего использовать стандартные, покупные изделия, которые выдержат высокие температуры.

Для того, чтобы дверцы были установлены правильно, без перекосов, используется такая методика. Вязальная проволока длиной 50-55 см вставляется в дверные отверстия, загибается пополам и скручивается. Поверхность кладки покрывается раствором, на который устанавливается дверца. При этом концы проволоки укладываются внутри швов. Верхняя часть дверцы закрепляется кляммером. Упрочнение обеспечивается болтами и заклепками.

Некоторые нюансы строительства

Если печь предназначена для формирования собственной системы отопления, то возникает естественный вопрос о том, как сделать такое отопительное устройство. Наиболее распространенный вариант – монтаж внутри печи змеевика, по которому движется вода, циркулирующая по самодельной системе труб, смонтированных в единую систему.

Такой змеевик может располагаться за перегородкой или непосредственно внутри топочной камеры. В «голландке» и колпаковых печах он устанавливается в каналах, где циркулирует горячий воздух. В принципе, можно разогревать теплоноситель и от дымохода.

Достаточно сложным элементом конструкции является свод топочной камеры. Формирование свода требует специфического подхода. Выделяются такие основные элементы сводов:

  1. Пята, т.е. элемент, являющийся опорой свода. Для придания нужной формы кирпич стесывается.
  2. Замок – средние нечетные элементы в перекрытии.
  3. Пролет – расстояние между пятами.
  4. Стрела подъема, определяющая высоту свода.

При кладке учитываются следующие правила:

  • количество кирпичей в арочном своде принимается нечетным;
  • толщина перекрытия в любой точке должна быть не менее 2-х кирпичей, т.е. 14 см;
  • каждый ряд выкладывается по опалубке из досок и имеет толщину, как правило, в полкирпича;
  • начинается кладка свода с формирования пят. Угол установки пяты зависит от стрелы подъема свода;
  • подготовленные пяты рекомендуется стягивать стальной проволокой;
  • свод опирается на рамку дверцы, а потому во время кладки используются временные упрочняющие перемычки.

Свод топливной камеры должен обладать высокой нагревостойкость. Во всех конструкциях печей для его кладки используется шамотный кирпич.

Немного теории

Этот раздел нашей статьи необходим в связи с тем, что  даже профессиональный строитель никогда не сталкивавшийся с кладкой печи может не понять некоторые специфические термины и названия элементов и деталей конструкции. Если говорить вообще о домашних мастерах самоучках, то им такой «ликбез» необходим обязательно, иначе будет непонятно, о чем идет речь. Начнем с устройства печи.

Устройство печи

Сначала разберемся с терминами и элементами устройства печи, так как, для того чтобы понять описание порядовки, их обязательно нужно знать. Перечислим детали печи и обозначим их назначение. Рисунок ниже позволит увидеть все наглядно.

Отопительная печь из кирпича порядовка

  • Фундамент, служит основанием для конструкции.
  • Стенки ограждают остальные элементы, их внешняя поверхность служит для передачи тепла воздуху в помещении. Также  материал стен накапливает тепловую энергию, для того чтобы отдавать ее не одномоментно, пока горит огонь а постепенно, поддерживая комфортный микроклимат в помещении.
  • Топка или топливник, в нем сгорает топливо, образуются горячие дымовые газы, и передается часть тепла излучением на стенки печи. Нижняя часть называется подом, верхняя сводом.

Основная деталь печи — топка

Колосник, решетка на поду через него подается воздух в зону горения и просыпается зола в зольник.

Колосниковая решетка

  • Зольник или поддувало, камера под топкой для подачи воздуха на колосник и для сбора золы.
  • Чистка — лючок, выходящий в дымовой канал, позволяет удалять накопившуюся в нем сажу без разборки конструкции печи.
  • Дымовые каналы (дымообороты, в просторечии ходы) — по ним циркулируют горячие газы, и отдается энергия теплопередачей стенкам печи.
  • Дымоход — служит для выброса отдавших большую часть своего тепла газов в атмосферу.
  • Перекрыша — верхняя поверхность печи.
  • Тепловоздушнуя камера — полость в объеме печи не связанная с каналами и топкой.
  • Дымовая заслонка — пластина (шибер) которая перекрывает дымовой канал, почти всегда регулируемая, т. е. можно перекрывать ход для газов частично.
  • Дверцы топки и поддувала.

Удобная дверца для поддувала с заслонкой для прохода воздуха

Шанцы — балки из различных материалов, используемые вместо фундамента. Если печь висит на них, то и ее нижняя поверхность может быть теплоотдающей.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

  • Глину на сутки замачивают в холодной воде.
  • Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
  • Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

  • раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
  • В случае, когда на пробе образовались трещины более 2 мм – раствор не годен.
  • При глубине трещинок до 2 мм – раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
  • Если поверхность пробы не потрескалась или покрылась мелкой сеткой – такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Названия граней кирпича и его неполных частей

В первую очередь необходимо знать, как называются грани кирпича и его неполные части.

Обозначения граней, ребер и неполных частей кирпича

У строителей приняты следующие названия граней кирпича, обозначенные цифрами на рисунке под буквой «а»:

  1. тычковая грань (тычок);
  2. постельная грань (постель), в зависимости от положения в пространстве может быть верхней и нижней;
  3. ребро кирпича, иногда называют усенком;
  4. ложковая грань (ложок).

Дальше обозначены буквами части кирпича:

  • полный кирпич;
  • трехчетверка (иногда называют девяткой);
  • половинка;
  • четверка.

Огнеупорный кирпич, цена которого довольно высока, вообще лучше не отбивать, а резать соответствующим кругом, чтобы исключить возможность неправильного раскалывания.

Огнеупорный кирпич лучше резать, а не колоть

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при кладке.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Правила строительства дымохода

В строительстве системы дымового отведения применяют полнотелый красный кирпич. Его укладывают на цементный раствор с наружной стороны. Внутреннюю облицовку из огнеупорного материала выкладывают на глиняную смесь.

По способам размещения печные дымоходы бывают:

  • Насадного типа (труба продолжает конструкцию сооружения и ставится над дымовыми каналами);
  • Стенового типа (монтируются в капитальных стенах здания);
  • Автономные (трубу возводят на отдельном фундаменте и соединяют с основной постройкой дополнительными шахтами).

Небольшие дома обустраивают печами с дымоходами насадного типа. Трубу выкладывают в строго вертикальном положении

Важно четко придерживаться установленных параметров по размерам сечения и высоте

Разделка, закрывающая проем, не должна соприкасаться с перекрытием крыши дома. Для обеспечения пожаробезопасности пропитывают паклю глиняной смесью и закрывают зазоры между дымоходным каналом и перекрытием дома.

Чтобы по каналу не стекала конденсирующая влага, над крышей строят расширение. На выходное отверстие монтируют металлический навес. Он предотвратит попадание во внутрь осадков и послужит гасителем возможных искр.

Видео описание

Наглядно о кладке и нанесении раствора смотрите в видео:

  • Дублирующий ряд, но камни кладут плашмя.
  • Кирпич на ребро, стенки протираются мокрой ветошью.
  • Кирпич кладут плашмя, а на тыльной стороне – на ребро.
  • Далее закрывается топливник, 2-а кирпича должны нависать над камерой (если конструкцию планируют применять как камин и не закрывать топку), пламя будет направляться к середине конструкции.
  • Камни немного перемещают к тыльной стороне, они будут подпирать дверку. Перед укладкой кирпича укладывают мокрые полоски асбеста для герметизации. Панель нельзя класть на раствор – появятся трещины из-за разницы терморасширения.
  • Формируется труба для отвода дыма. Делается плавное расширение к тыльной части. Камень применяется для основы, для всего остального используется лёгкий металл.
  • Ставится задвижка, она обязательно уплотняется асбестом, сначала обмазанным раствором. На этом заканчивается строительство конструкции.


Декорированная печь для готовки и отопления Источник mainavi.ru В конце делается несколько ярусов дымохода, в него вставляется труба. Убирается кирпич (установленный без раствора) и весь мусор. Стык конструкции возле пола закрывается для декорирования металлом. Полностью высохнет конструкция спустя 1-2 недели.

Как построить печь более простого типа, если нет времени, необходимых материалов или навыков? Воспользуйтесь следующей конструкцией, которую можно возвести всего за несколько часов. Она имеет максимально простой принцип функционирования.

Внизу закладывается топливо, которое там сгорает, и там же оно оседает. Тяга создаётся температурными перепадами. Такая конструкция отличается минимальным количеством дыма и практически полным сгоранием топлива. Для этого варианта достаточно две половинки камня и 20 целых кирпичей. В печке пять рядов, связываются камни раствором, но можно выложить печь и без его использования – это будет временная конструкция.

Полезные советы

Тщательно следуйте инструкции во время укладки.
Выбирайте чертеж, который вам по силам.
Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

В заключение

Если груба – ваша первая печь (что вполне возможно), не торопитесь строить, смоделируйте сначала на столе. Вдруг водится немного лишних деньжонок – можно купить набор для моделирования печей со схемами порядовок и пластиковыми кирпичиками в масштабе, продаются такие. Нет – кирпичиков тоже в масштабе можно нарезать из пенопласта. Тогда имитировать швы кладки удобно с помощью полосок плотной бумаги или тонкого картона, смотря по выбранному масштабу.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
