Как сделать кирпичную печь для дома на дровах своими руками

Популярные ошибки

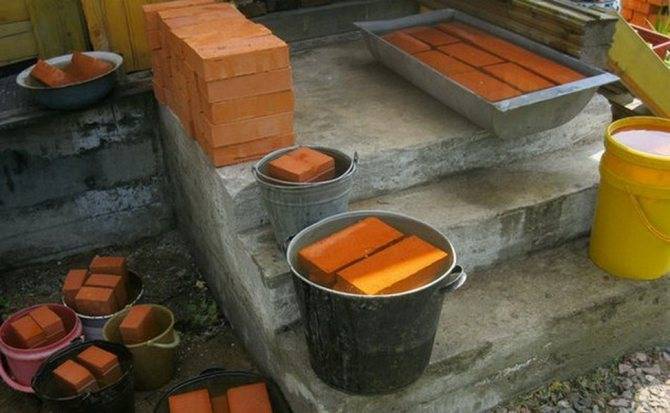

Перед кладкой кирпич замачивают В кладку лучше ставить кирпич, который предварительно замачивают в воде на несколько минут. Камни частично впитывают влагу, поэтому улучшается сцепление, раствор в шве не отдает им воду.

Неопытные каменщики сужают устье канала для вывода дыма, поэтому снижается тяга. Сырые дрова горят плохо, затухают. Дверку печи устанавливают с зазором, чтобы компенсировать изменение размера при нагревании. Если этого не сделать, то периметр входа в топку пойдет трещинами.

Внутри печки лучше не применять металлические перегородки, вместо них устанавливают на ребро кирпич. Духовку не располагают близко от топочной камеры. Ее обустраивают над топкой через прокладки, чтобы достичь равномерного прогрева.

Варианты установки печи в доме

Печь располагают рядом с входом

Отопительная печь кирпичная для дачи или частного дома располагается около внутренних перегородок здания. Хорошо, если в стенах присутствуют дымовые каналы, выходящие на крышу.

Правила расположения:

  • очаг ставят так, чтобы ее стенки отдавали тепло помещению, открытая установка упрощает чистку ходов, обслуживание;
  • сооружение ставят ближе ко входу, чтобы уменьшить расстояние для подноса топлива;
  • у наружной стены с оконными проемами печь не ставят, массивное строение затемняет комнату, освещенная часть помещения оказывается заполненной печкой.

Если сооружение примыкает к стене, с обратной стороны делают утолщение (грубу), в нем проходят каналы для обогрева соседней комнаты.

Устройство печи и ее свойства

Просмотрев эскизы и проекты кирпичных печей, и выбрав конкретный вариант, следует обращать внимание не столько на ее внешний дизайн, сколько на внутреннюю структуру. Устройство отопительно-варочной печи определяет ее эксплуатационные качества, а в конечном итоге – и срок службы

Внутренняя конструкция отопительно-варочной печи не зависит от места расположения самого прибора в доме. Кухонная печь может находиться посредине помещения, в углу или у стены.

Основные конструктивные элементы отопительно-варочной печи:

  • Шанцы (тепловоздушные каналы);
  • Зольник (или поддувало);
  • Колосниковая решетка (для сообщения топки с зольником);
  • Под (скат к колосникам);
  • Топочная камера;
  • Прогар (дымоотвод);
  • Свод топки (отделяет зону горения от зоны догорания в топочной камере);
  • Отдушник (отверстие, через которое в отопляемое помещение поступает тепло);
  • Наружная стена;
  • Дымооборот (Канал, соединяющий топочную камеру с дымоходом);
  • Перекрытие;
  • Дымоход;
  • Отступ (пространство между дымоходом и печью);
  • Дымовые задвижки;
  • Теплоотдающие стены.

Теплоотдача печи определяется количеством тепловой энергии, выделяемой печью в час, и зависит от количества использованного топлива. Теплоемкость (возможность сохранять тепло от сожженного топлива) измеряется в часах. Разные печи имеют разный уровень теплоемкости, которая также зависит от степени утепления стен и перекрытий, окон и дверей дома.

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную; С варочной плитой; Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Виды печей из кирпича для дома

Для маленьких площадей используется печь шведка

Проекты печей предполагают встраивание панели для варки, духовки для запекания. Очаги соединяют с регистрами, в них ставят нагревательные емкости для получения горячей воды.

При выборе учитывают потребность в отоплении и других функциях:

  • Шведка. Отличается эффективностью и скоростью нагрева. Используется на маленьких площадях или в качестве дополнительного отопления.
  • Малая варочная печь-экономка. Совмещает отопление, варку пищи, сушку продуктов. Размещают в углу или в центре помещения.
  • Печь Кузнецова. Внутри есть пустоты (колпаки), где собирается нагретый воздух, поэтому внутренние стенки нагреваются более интенсивно.

Голландка представляет собой высокую печь с большой топкой. В ней нет поддувала и колосников, а воздух подается через открытую дверку.

Особенности отопительной печи 4 на 4 кирпича

Размеры печи в основании 102х102 см, а высота — 2 м. 10 см. Минимальная высота потолка с учётом противопожарных требований — 2 м. 45 см.

Эти параметры приблизительные и зависят от размеров кирпичей. Чтобы узнать точную ширину и глубину печи, необходимо выложить первый ряд.

При этом оставляют расстояние на швы (около 5 мм). Для определения высоты печи складывают высоту кирпича и толщину шва, а затем умножают на количество рядов.

При необходимости печь делается выше. Для этого повторяются ряды 23 и 24.

При двухразовой топке теплоотдача получится не менее 4480 Вт. Этого хватит, чтобы обогреть 35—40 квадратных метров при правильной теплоизоляции.

У модели есть прямой ход, облегчающий растопку при плохой погоде. Он применяется и летом, так как нагрев заметно снижается.

Названия граней кирпича и его неполных частей

В первую очередь необходимо знать, как называются грани кирпича и его неполные части.

Обозначения граней, ребер и неполных частей кирпича

У строителей приняты следующие названия граней кирпича, обозначенные цифрами на рисунке под буквой «а»:

  1. тычковая грань (тычок);
  2. постельная грань (постель), в зависимости от положения в пространстве может быть верхней и нижней;
  3. ребро кирпича, иногда называют усенком;
  4. ложковая грань (ложок).

Дальше обозначены буквами части кирпича:

  • полный кирпич;
  • трехчетверка (иногда называют девяткой);
  • половинка;
  • четверка.

Огнеупорный кирпич, цена которого довольно высока, вообще лучше не отбивать, а резать соответствующим кругом, чтобы исключить возможность неправильного раскалывания.

Огнеупорный кирпич лучше резать, а не колоть

Какую выбрать печь длительного горения

Отдельной категорией среди отопителей представлены модели с продолжительным горением. В них разовой полной загрузки дров хватает на полсуток непрерывной работы. Такой показатель достигается за счёт точного дозирования воздушного потока, требуемого для сжигания топлива, полной герметизации топки и регулирования тяги или разряжения в дымоходе.

Такие отопители чаще задействуют для обогрева дачного домика, теплицы, гаража или мастерской. При его выборе учитывают ряд эксплуатационных характеристик и других параметров:

Материал. Делают отопители из чугуна или стали. Первые имеют большую теплоёмкость. После нагрева, материал долго остывает, продолжая обогревать комнату, но стоят они в 1,5-2 раза больше стальных аналогов.
Производительность. Модели, которые долго работают на одной загрузке, в силу своей конструкции, рассчитаны для использования в небольших строениях

При выборе мощности принимают во внимание, что 1 кВт выделяемой тепловой энергии сможет отопить 10 м2 площади дома. Но к расчётному значению прибавляют ещё запас в 15-20% для компенсации возможных тепловых потерь.
Выбор по изготовителю и дизайну

Предлагаемые на рынке отопительной техники модели выполнены по классической или современной технологии. Некоторые варианты оснащают прозрачными топочными дверками, придающими им схожесть с каминами.
Цена. Бюджетные стальные печи стоят 12-15 тыс. руб. Модели из чугуна обойдутся дороже — 45-75 тыс. руб. Конструкции известных европейских брендов стоят свыше 150 тыс. руб.

Взяв за основу понравившуюся конструкцию можно изготовить отопитель, который будет долго работать на одной топливной загрузке самостоятельно. Это позволит получить не только источник тепла, но и сохранить денежные средства. Кроме того, приобретённый опыт в возведении конструкций длительного горения, может помочь не только соседям по даче, друзьям и знакомым, но и сделать его источником дохода.

Конструкция печи

Функциональность печи определяется по ее назначению. Есть четыре основных назначения:

  • отопительное;
  • варочное;
  • варочно-отопительное;
  • печь-камин.

Наиболее распространенная печь по своему функционалу – варочно-отопительная. На нем и сосредоточимся. Этот вид печи позволяет достигать сразу двух целей, заложенных в самом названии. Конструкции этих видов печей многообразны, так как помимо своих функций, печи еще нужно вписываться в интерьер дома.

Основные составляющие конструкции у разных видов печей одинаковые. Все они начинаются с одного – с определения компактного местоположения и фундамента. Располагаться печь должна так, чтобы ее тепло равномерно доходило до различных комнат и спален дома. Фундамент печи должен быть прочный, так как печь имеет большой вес. Сначала идет бутовая кладка или бетон. Если бут, то он должен выступать на 40 см из земли, доходя до доски пола. Если бетонное основание, то в уровне с землей, затем 40 см кирпичная кладка до уровня пола и далее конструкция печи.

Основные составляющие печи:

  1. Топка – пространство печи, предназначенное для непосредственного сжигания твердого топлива, дров, угля или торфа.
  2. Поддувало – пространство, располагающееся под топочным, куда ссыпается остатки сгоревшего твердого топлива. Оно нужно для лучшего притока воздуха,способствующему хорошему горению. Через отдельную дверцу поддувала отходы горения удаляются.
  3. Горизонтальные каналы для вывода дыма. Это каналы, по которым, благодаря тяге, горячие газы, продукт горения топлива, выходят в дымоход. Из-за того, что они не сразу вылетают в дымоход, а, задерживаясь, проходят по этим сложным каналам, они могут передавать свою тепловую энергию кирпичу. Кирпич же, в свою очередь, нагревает окружающую его среду. Такой системы каналов нет в варочных печах, там обогрев не нужен.
  4. Вертикальный дымоход. Через него газы горения выходят в атмосферу. Если в дымоходе будут щели или его размер будет неправильно рассчитан, у печи будет плохая тяга.
  5. Плита. Она располагается непосредственно над топкой.
  6. Отверстия чистки дымохода. Из-за проходящего по каналу дыма, на стенках оседает сажа. Если регулярно не чистить от сажи стенки канала, просвет дымохода уменьшится и ухудшит тягу. Плохая тяга не даст разгораться огню в печи, а весь дым окажется в доме.
  7. Противопожарные прослойки.

Читайте так же нашу статью о том как сделать футеровку печи

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

  1. Подпечье. Оно необходимо для сушки и хранения дров.
  2. Холодная печурка — это маленькая выемка для хранения посуды.
  3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
  4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
  5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
  6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
  7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
  8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
  9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Строительство своими руками

Учитывая вышеперечисленные требования, производители усовершенствуют конструкции, выделяя в них наиболее приоритетные направления. Стать обладателем хлебопечки можно не только с помощью приобретения готовой модели, но и с помощью построенной самостоятельно конструкции из кирпича.

Газовую печь сделать практически невозможно, так как любые манипуляции с газовым оборудованием чреваты возникновением взрыва, пожара. Все работы должны быть согласованы со службами надзора, поэтому проще всего построить дровяную печку. Она будет иметь отличительные внешние особенности, за счет которых температура в камере достигнет требуемых значений.

Проще всего сделать уличную печь, так как для этого потребуется минимум материала и навыка. На первом этапе следует возвести фундамент, если есть в наличии готовая бетонная плита, то она вполне сгодится в качестве основания. В противном случае придется заливать неглубокий фундамент.

Сверху фундамента выкладывается кирпичное основание, на котором возводится арочный вход в топку. Такой проем легче будет сделать, если использовать деревянный шаблон, на который опираются кирпичи.

Сферическая форма камеры выполняется элементарно. Насыпается на основание куча песка, которой придается форма полусферы. Сверху песок застилается мокрыми газетами, поверх которых наносится глина. Чтобы тепло лучше сохранялось внутри камеры, можно выполнить теплоизоляцию в виде слоя опилок, который снова накрывается глиной. После полного застывания материала песок и газету следует удалить из топки.

Кладка наземной части

Кладка корпуса отопительного прибора своими руками происходит в несколько этапов:

  • Первые два ряда исполняют роль основания. Кирпич укладывается сплошным слоем.
  • Следующие три ряда формируют зольник. Дверцу устанавливают на втором ряду.
  • Начиная с 6 ряда, начинайте наращивать корпус печки вовнутрь.
  • На 7 ряду установите колосниковую решетку и дверцу топочной камеры.
  • На 8-10 ряду соорудите топку.
  • На 11 ряду начинайте формировать место для дымохода.
  • На 12 ряду установите варочную панель.
  • Начиная с 12 ряда, производите монтаж дымохода.

Порядовка кирпичной печи

Кладку кирпича начинайте и заканчиваете только тычковыми рядами. Также следите, чтоб вертикальные швы ложковых и тычковых рядов не совпадали. При кладке печки своими руками следите за толщиной шва. Она должна быть от 2 до 3 мм. В местах, где соприкасаются разные материалы, толщина шва может достигать 5 мм.

После возведения отопительного прибора подождите несколько дней, после чего можете проводить первую пробную топку небольшим количеством дров.

Проекты печей из кирпича примеры

Печь для дачи

Средние размеры дачного домика составляют около 15-20 м. кв. При расходе всего в 280 кирпичей, можно возвести маленькую печку, размером 2 метра на 3 и коэффициентом теплоемкости 1,90 кВт. Как говорилось ранее, топочную часть делают из огнеупорного кирпича, а все тело возводится из керамического красного.

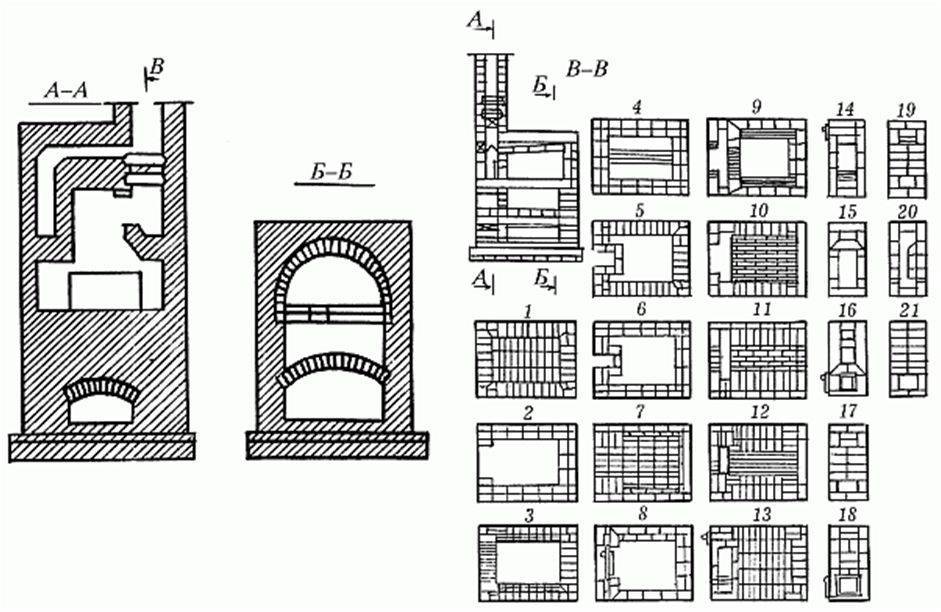

На рисунке представлен проект печи в разрезе

Такой простой вариант легко может сделать из кирпича своими руками каждый новичок, даже не допустив ошибок.

Схема с порядовкой, порядовая инструкция

Несмотря на маленькие габариты и небольшей вес, она все равно требует возведение отдельного фундамента. Фундаменту нужно выдерживать и давление дымохода.

Толщина шва для кладки должна составлять стандартных 8-10 мм., при этом толщина шва между огнеупорными кирпичами должна быть в два раза меньше.

Лучше не изменять чертеж, если отсутствует свой опыт.

Для такой печи, кладка дымохода осуществляется в пол кирпича.

Количество материала:

Вам понадобится около 210 штук обычного кирпича, около 75 штук шамотного. На глиняный раствор уйдет около 70 л. Песка 0,4 куб. м. Одна колосниковая решетка, дверца для топочной, поддувальной и прочистной. Две дымовых задвижки. Лист металла на фундамент. Для гидроизоляции около 3 метров рубероида.

Число кирпичей приблизительное, так как будет определенный процент боя кирпича.

Печь русская

Такая печь обладает КПД равным 80 процентам. Она имеет красивый внешний вид. На такой печи можно готовить еду и в ее конструкции есть лежанка. Схемы кладки и возведения довольно просты. Ее главным недостатком является особенность конструкции, из-за которой она прогревает только верхнюю часть помещения. Но в нашей стране, он по-прежнему пользуется популярностью.

Из чего состоит:

  • А) подпечная часть;
  • Б) ниша;
  • В) шесток;
  • Г) горн;
  • Д) душниковая часть;
  • Е) щит;
  • Ж) задвижка;
  • З) труба дымохода;
  • И) Перекрашка горнила.

По своему размеру возводят большие, малые и средние печи. Рассмотрим маленькую, размером 1270 на 650 на 2380 мм.

Необходимые материалы:

Кирпич красный около 1620 штук. Раствора из глины уйдет около 1000 литров. Из стали заглушка размером 430 на 340, задвижка размером 300 на 300 (две штуки), самоварник, размером 140 на 140 (один).

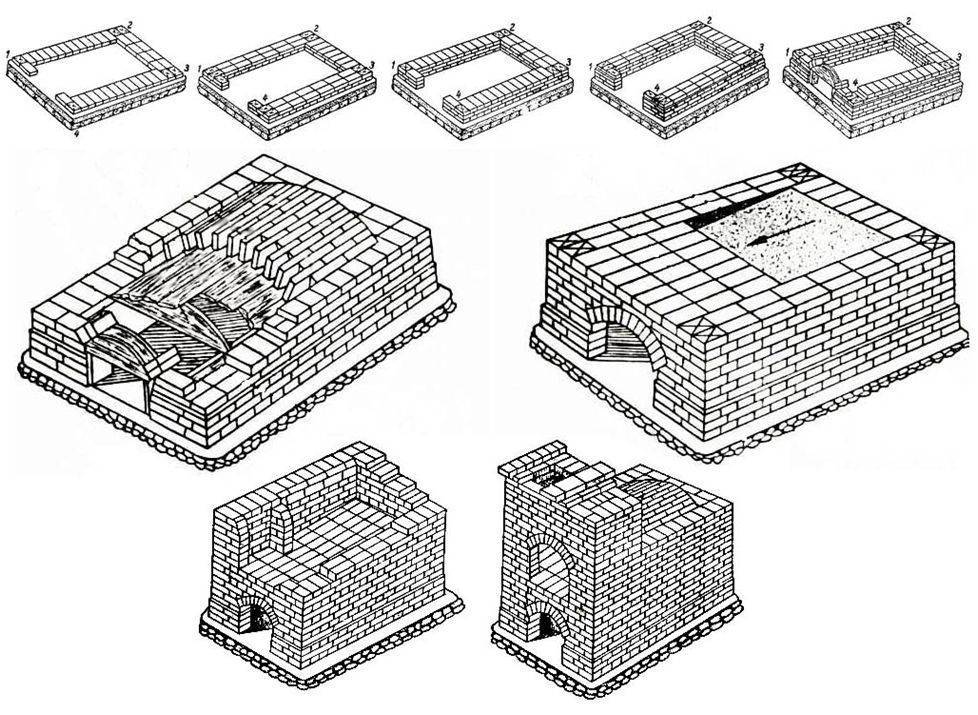

Порядовка русской печи:

Ряд №1 выкладывают из цельного керамического кирпича, на известковый раствор с добавлением цемента. Происходит формирование подпечной части;

Ряд №2 по №4 выкладывается колодец. Все швы перевязываются. С одной стороны, оставляют место для подпечья;

Ряд №5 по №7 возводят свод над подпечьем;

Ряд №8 по №10 возводится замок для свода;

Ряд №11 выкладывают холодную печурку. В оставшееся место между печуркой и подпечьем насыпают песок;

Ряд №12 выкладывают «под». Его делают из специального кирпича;

Ряд №13 начало варочной камеры;

Ряд №14 по 16 делаются так же как предыдущий;

Ряд №17 устанавливают своды устьев;

Ряд №18 закладка стенок печи;

Ряд №19 стенки свода;

Ряд №20 с помощью половинок кирпичей сужают отверстие над шестком;

Ряд №21 выравнивают стены;

Ряд №22 этап выравнивания и уменьшения передтрубной части;

Ряд №23 выкладывают самоварник;

Ряды с №24 по №32 установка задвижек вьюшечных;

Ряд №32 кладка дымохода. В русской печи кладут дымоход в 2 кирпича.

Некоторые особенности можно посмотреть на рис.

Прежде чем заняться кладкой печей, стоит попробовать выложить хоть одну без раствора, чтобы понять суть схем. Но приложив усилия и терпение, каждый сможет сделать печь своими руками.

Разновидности печи-груба

Груба (или грубка) — один из вариантов русско-голландской печи. Появившиеся в России более 200 лет назад, «голландки» зарекомендовали себя как экономичный и надежный отопительный агрегат, занимающий мало места в доме. Однако отечественные печники, решив расширить функционал существующей конструкции, добавили к нему еще и лежанку. Первоначальная модель претерпела существенные изменения: высота и расположение лежанок постоянно менялось, совершенствовались материалы, грубка стала выполнять не только отопительно-варочные функции, но и украшать дом, играя роль своеобразного камина.

Решить, нужна ли в доме именно груба, или стоит присмотреться к другому варианту, можно только после тщательного взвешивания всех плюсов и минусов рассматриваемой конструкции.

  • грубу строить проще, чем большинство известных печей канальной мощности. Этим можно заниматься как во время процесса возведения дома, так и в уже благоустроенном помещении. Не требуется никаких масштабных строительных работ или переделок;
  • затраты на материалы «по карману» практически любому человеку;
  • печка проста в эксплуатации, компактна и занимает мало места;
  • ее внешний вид зависит от вкуса хозяина, который по своему желанию подбирает форму и размер кирпичей, цвета штукатурки и дизайн составных элементов;
  • благодаря установленной варочной панели, на грубке легко готовить.

теплоэффективность такой печки чрезвычайно мала: она может прогреть помещение, площадью всего лишь Если владелец непременно захочет использовать грубку для обогрева помещения большего размера — его неприятно удивит количество уходящего растопочного материала.

Пристройка обогреваемой лежанки — еще один плюс грубки. Но такой вариант возможен только при отоплении дровами. Уголь нагревает поверхность лежанки слишком сильно.

Виды допустимых конструкций:

Прикрепление щитка снаружи позволяет придать печи более декоративный вид, сделав ее похожей на камин. Если работа будет выполнена аккуратно, с использованием изразцов или декоративных керамических плиток, такая печь придаст комнате особый шарм. Но это будет весьма затратная работа: и по прилагаемым усилиям, и по объему материалов. Такую печь сложнее и тяжелее сложить, устройство фундамента обязательно. В качестве отопительного материала подходят как дрова (до так и уголь (до Однако тепловая мощность такого агрегата значительно больше, чем у печи со встроенным щитком.

Со встроенным в основу щитком

Внешне она похожа на обычную варочную плиту. Такой агрегат легче построить, а материалов тратится в разы меньше по сравнению с первым вариантом. Это компактная печка небольших размеров, количество тепловой энергии которой ограничено всего Поэтому это вариант подходит только для помещений, в которых живут с весны по осень, а в зимний период посещают эпизодически. Грубку можно построить без фундамента, но несущая способность пола при этом должна быть от 500 кгс/кв.м.

Количество кирпичей

До широкого распространения компьютеров, количество кирпичей на постройку считалось по специальным коэффициентам для проектов с добавлением 15%, на брак и воровство. Но при нынешних ценах на материалы, такой подход недопустим. Сейчас все постройки рассчитываются на САПР (системах автоматизированного проектирования). Программа автоматически выдаст необходимое количество полномерок, фасонных и дольных кирпичей, согласно чертежу. Но при самостоятельной постройке печи, самым простым способом будет подсчёт по порядовке. Для средней печи это займёт час, но позволит подсчитать материалы с точностью до 2%.

Варианты установки печи в доме


Печь располагают рядом с входом Отопительная печь кирпичная для дачи или частного дома располагается около внутренних перегородок здания. Хорошо, если в стенах присутствуют дымовые каналы, выходящие на крышу.

Правила расположения:

  • очаг ставят так, чтобы ее стенки отдавали тепло помещению, открытая установка упрощает чистку ходов, обслуживание;
  • сооружение ставят ближе ко входу, чтобы уменьшить расстояние для подноса топлива;
  • у наружной стены с оконными проемами печь не ставят, массивное строение затемняет комнату, освещенная часть помещения оказывается заполненной печкой.

Если сооружение примыкает к стене, с обратной стороны делают утолщение (грубу), в нем проходят каналы для обогрева соседней комнаты.

Полезные советы по кладке кирпичной печи для дачи

  1. Все время следите за толщиной шва во время кладки кирпича. Он должен быть 5 мм.
  2. Проверьте первый ряд не только строительным уровнем, но и по диагонали.

  3. Каждый новый ряд начинайте класть на предыдущий ряд только тогда, когда проверите его по горизонтали строительным уровнем, а по вертикали строительным отвесом. Для ровности углов – все время используйте угломер. Потом исправить свои погрешности будет уже сложно.
  4. Укладывая варочную плиту из чугуна на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.
  5. Чтобы обеспечить хорошую тягу и исключить образование конденсата, нужно сделать короткий путь выхода газа. Так называемый летний ход. Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают.
  6. Каждый ряд начинайте вести с угла.
  7. При выкладке каждого нового ряда, следите за тем, чтобы новый кирпич перекрывал стык кирпича предыдущего.
  8. Размер дымовой трубы и дымохода должны иметь одинаковый диаметр.

В завершении статьи, мы рекомендуем вам ознакомиться с инструкцией по кладке дровяной печи для дачи.

На видео подробно описан процесс кладки на сухую простой кирпичной печи

Принцип работы

Печь работает за счет энергоносителя – топлива, сгорание которого приводит к выделению тепла. Отличительная особенность конструкции – максимальная эффективность и сниженные теплопотери. Во внутреннюю полость выкладываются формы, в которые выложены кондитерские изделия. Это могут быть булочки, пирожные, пироги, хлеб.

Выпекание происходит в результате движения кондитерских изделий внутри печи. На вытянутой ленте продукция перемещается с определенной скоростью, подвергается воздействию разных температур. Нагревание может регулироваться извне во время работы.

Пекарь также меняет интенсивность нагрева тэнов сверху и снизу. При перемещении изделий по разным отсекам продукция сначала сильнее пропекается, далее интенсивность снижается. Этот принцип позволяет производить выпечку и кондитерские изделия на потоке, получая на выходе большое количество качественной продукции.

Процесс производства

Строение печи


Фундамент устанавливают ниже уровня пола Фундамент размещают ниже уровня чистового пола, его изолируют от влаги.

Конструкция печки из кирпича на дровах для дома включает элементы:

  • на поверхности пола устраивают шанцы, это ножки, которые способствуют прогреву низа;
  • поддувало подает потоки к области горения, в нем есть зольник;
  • в топочной камере с колосниками происходит горение топлива;
  • топка завершается сводом, за которым следует устье печи;
  • дальше следует перевал и каналы;
  • для прочистки есть две задвижки;
  • наверху предусматривают душник в комнату, дымоход.

В дымоходе перед потолком оформляют внутреннюю разделку. Вверху находится устье дымового канала. Внутри предусматривают футеровку для повышения энергоподачи. Корпус и футеровку не перевязывают, т. к. элементы получают разную температуру при нагревании.

Особенности кладки очага своими руками

Печь, обогревающая напрямую

Печь представляет собой сложное сооружение. В ней перерабатывается топливо, генерируется тепло, а дым и продукты горения выводятся за пределы помещения.

Самостоятельная работа потребует схемы кладки кирпичей в каждом ряду. Такие чертежи называют порядовками. Дым внутри очага проходит сложный путь — нагревая поверхности, он стремится к выходу. Если каналы сложить неправильно, исчезнет тяга и газы, выделяемые при горении, будут поступать в комнату.

Для кладки применяют определенные типы кирпича, используют специальные растворы. Нетипичные материалы в условиях высокой температуры разрушаются, угарный газ проходит в образовавшиеся щели.

Изготавливаем подовую печь своими руками

Место для установки печи — Как сделать печку безопасной

Безопасное расположение печи в помещении – это первое, на что нужно обратить внимание. Рассмотрите тот вариант расположения, который позволит учесть все необходимые отступы

Расстояния от поверхностей помещения до печи:

  • При установке стальной печи, которая работает на древесине или угле, соблюдается расстояние между полом и обогревателем – 14 сантиметров.
  • Кирпичная или железная печь монтируется на отдельный фундамент с подложкой из не воспламеняющихся материалов. Размер подложки должен быть больше размера обогревателя на 50 сантиметров с каждой стороны.
  • Промежуток между перекрытием из легковоспламеняющихся материалов и печным прибором – 100 сантиметров.
  • Между стальной печью и деревянной стеной без теплоизоляции или кирпичной прокладки – 100 сантиметров. Если же заранее установлено зеркальное металлическое перекрытие – 38 сантиметров.
  • При наличии на печи защитного экрана и защиты стены помещения в виде кирпича или керамики от печи выдерживается – 13 сантиметров.

Обогревать одной печью несколько комнат возможно и без особых затрат. При строительстве помещения необходимо сразу определиться с местом расположения печи. Подготовить ниши в стенах и установить печь в проеме межкомнатной перегородки, обработав стены на срезе слоем качественной теплоизоляции. Такая конструкция экономит средства и обогревает сразу две или три комнаты. Если печь необходима для обогрева большей территории, советуем пригласить опытного печника, для изготовления отопительного щитка.

Подовые печи и основные материалы для их кладки

В наше время печное производство не забыто. Многие владельцы загородных участков на этапе строительства дома приходят к решению установить именно подовую печку из кирпича. Она дольше будет отдавать свое тепло дому, чем ее металлические аналоги. Кирпич нагревается, а затем греет помещение до 24 часов. Печь из металла быстро нагревается и отдает тепло резко, именно поэтому дрова приходиться подбросить в два раза больше, примерно каждые 7 часов.

Так же, в отличие от металлических печей, кирпичная при нагревании образует пар, а при остывании впитывает его обратно. Это называют «печным дыханием». Благодаря этому процессу влажность в помещении всегда остается на комфортном уровне. Если работает электрический отопительный прибор или металлическая печь, влажность снижается и воздух становиться пересушенным.

Кирпич, из которого будут класть печь должен быть высокого качества. Лучше, если в его составе будет до 70 процентов огнеупорной глины, так называемого шамота. Такой материал используют как для внутренней укладки самих печей или каминов, так и для дымовых ходов. Его принято считать отличным аккумулятор тепла.

Кирпич с высоким содержанием шамота будет зернистым, без наличия пор в структуре. Форма так же бывает не только стандартная, но и клиновая, что поможет выполнить арку и любой изгиб. Для укладки огнеупорного кирпича используют термостойкий клей — это специальная смесь для подобных работ на цементной основе.

Если нет особой нужды в экономии на материале можно использовать керамический клинкерный кирпич для выкладки внутренней стены печки. Такой кирпич производят из особого вида глины. В процессе обработки изделие обжигается при температуре около 1200 C, что придаёт кирпичам разные цвета.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
