Печи-камины с водяным контуром отопления для дома

1 Воздушное отопление

Для начала следует отметить, что не только люди, уже владеющие печками, переделывают их под отопительные системы, но и в частных новых домах устанавливают такое оборудование. Связано это с дешевизной дров, хотя в хорошо продуманной схеме печного отопления можно топить и другими видами твёрдого топлива, к примеру, опилками, топливными брекетами или углём.

Печка без водяного контура может прогревать ограниченное пространство в комнате. Но даже установив такое дополнение, конструкция не сможет обеспечить максимального захвата здания, что и является основным недостатком этой системы. Это касается только системы воздушного типа, поскольку альтернативой является водяная схема, которая полностью может обеспечить отопление в доме любой квадратуры и этажности (при правильном конструировании и монтаже всех необходимых комплектующих).

В связи с этим и не рекомендуется устанавливать такие системы в больших зданиях, поскольку такой теплоноситель не имеет способности долго сохранять тепло. Используя в этой схеме воздуховоды, можно достичь максимально эффективного распространения воздуха по всему помещению.

Ёмкость для нагрева воздуха располагается сверху топки. Соответственно, воздух будет нагреваться максимально эффективно. Как известно, сверху печка нагревается больше, чем в остальных её частях. Кроме того, тепло будет передаваться и из дымохода таким образом.

Циркуляция теплоносителя происходит естественным путём. Но для более высокой эффективности работы системы некоторые умельцы устанавливают вентиляторы. Таким образом, скорость его движения будет быстрее, соответственно, он будет менее остывать при выходе из воздуховода.

Естественная циркуляция является последствием разной плотности горячего и холодного воздуха в системе. При попадании в камеру нагрева холодный воздух вытесняет горячий. Но при этом могут возникнуть проблемы, так как при естественном (очень медленном) движении теплоноситель может сильно нагреваться. Во избежание появления таких сложностей и устанавливаются вентиляторы или другие электрические комплектующие.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

• Российские камины:
• Везувий ПК-01,

ЭкоКамин Бавария,

Бранденбург Призма,

Metafire ВАРТА АКВА.

Итальянские камины:

La Nordica Termo Isotta,

EdilKamin Warm CS.

Бельгия: EFEL Harmony III.

Немецкие камины:

Spartherm,

Shmid.

Сербские камины: MBS Thermo Vesta plus.

Швеция: Keddy K 836.

Французские камины: Chazelles.

Чешские камины:

Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

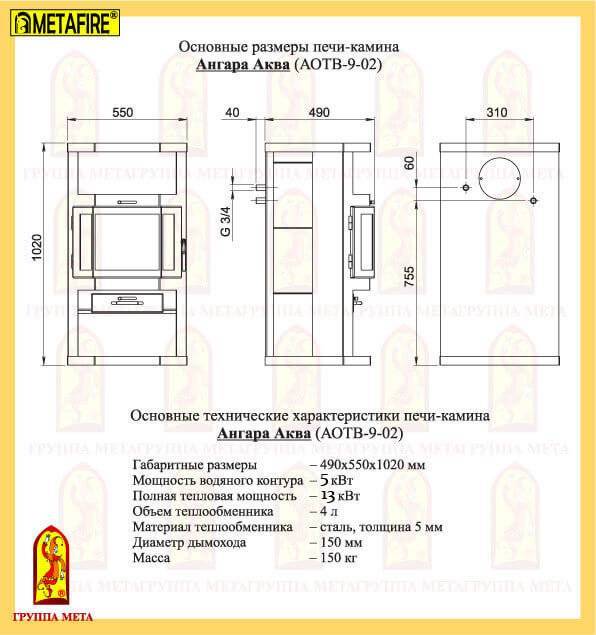

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Изготовление

Для изготовления металлической буржуйки потребуется сварочный аппарат. Кирпичная печь долгого горения возводится по принципу кладки стен дома.

Необходимо:

• определить параметры печи, рассчитав размер топочного отверстия;
• рассчитать угол наклона дымоотвода;
• подсчитать количество материалов.

Выбрать форму печи:

• круглую;
• квадратную;
• прямоугольную.

Для круглых металлических аппаратов применяют трубу, бочку из металла. Диаметр должен быть не менее 30 сантиметров, толщина стенок в 5 миллиметров. Для прямоугольных водяных нагревателей нужен листовой металл. Труба изготавливается диаметром не меньше 10 сантиметров.

Если речь о кирпичной печи долгого нагрева, конструкцию чаще делают квадратной или прямоугольной, выкладывая кирпичи согласно составленному предварительно проекту.

Очередность монтажа следующая:

1. возводят основную часть из кирпича, металла;
2. к конструкции фиксируют водяные трубы, радиаторы;
3. монтируют трубы для отвода дыма.

Действовать нужно внимательно, нельзя забывать о вентиляции.

Основные характеристики

Как и любой тип отопительного прибора, водяные камины (это одно из их названий) обладают и большим списком положительных характеристик, и некоторым количеством отрицательных.

Преимущества

Во-первых, с помощью этого прибора решаются сразу две задачи. Первая – это эстетическая сторона. Дом с камином – это всегда красиво, уютно и комфортно. Вторая – есть возможность использовать более дешевую конструкцию по сравнению со стандартными твердотопливными котлами.

Во-вторых, камин с водяным контуром можно установить в любом помещении (даже жилом). Для этого нет необходимости организовывать отдельную топочную или котельную. Конечно, придется учитывать правила пожарной безопасности.

В-третьих, этот вариант отопительной системы может работать как автономное независимое отопление. Камин, соединенный с отоплением дома, работает по принципу естественной циркуляции теплоносителя. Хотя в систему можно установить и насос – это не проблема.

В-четвертых, как и в случае с твердотопливными котлами, в этом типе оборудования используется самое дешевое топливо.

В-пятых, обслуживать такой агрегат очень просто. По существу, это все тот же традиционный камин, который периодически придется чистить от золы.

В-шестых, отопительные приборы этого типа можно облицовывать разнообразными отделочными материалами. Главное в этом плане – точно придерживаться гармонии дизайна помещения в целом.

Недостатки

К сожалению, без недостатков не обошлось. В первую очередь необходимо отметить, что у каминных топок с водяным контуром низкий коэффициент полезного действия. Поэтому специалисты не рекомендуют использовать их в качестве основного источника тепла в регионах, где зимой преобладают очень низкие температуры.

К тому же автоматизировать теплотехнические процессы, происходящие внутри камина и в системе отопления дома, практически невозможно.

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Лучшие печи-камины длительного горения с водяным контуром

MBS Thermo Vesta plus

Предназначается для теплоснабжения помещений оборудованных водяными системами обогрева. Печь можно подключить к системе в тандеме с твердотопливным котлом или в самостоятельном режиме.

Максимально возможная температура воды внутри теплообменника — 90°C.

Печь производится из чугуна и стали высокого качества. Наружное эмалевое покрытие отличается особым эстетизмом и долго сохраняет привлекательный вид.

Имеется сплошная варочная поверхность из чугуна.

Быстрый прогрев помещения обеспечивается конвекцией. Ящик для золы можно выдвигать непосредственно во время растопки, что упрощает уход.

Характеристики:

• мощность: 11 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 110м2;
• дымоход: 150мм, ;
• материал: сталь, чугун, керамические изразцы, шамот;
• тип стекла: прямое;
• габариты: 90*46*44см;
• вес: 91,5кг.

Достоинства:

• дизайн;
• качество сборки;
• высокая эффективность и длительное сохранение тепла.

Недостатки:

внутрення поверхность топки может потребовать замены уже через пару лет использования.

MBS VULKAN

Дровяная печь-камин может обогреть большие помещения, имея при этом компактные габариты. Прекрасно подойдет для использования в дачном доме за городом.

Поможет организовать автономное отопление или дополнить существующее.

Топка объемная, при этом топливо расходуется в режиме экономии.

С печью MBS Вулкан Термо жилище станет не только неповторимым по атмосфере, но и более уютным. Есть режимы интенсивного прогрева или тления.

Характеристики:

• мощность: 24 кВт;
• КПД — 83%;
• варочная плита — есть;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 120мм, ;
• материал: сталь, чугун;
• тип стекла: прямое;
• габариты: 65*78*64,5см;
• вес: 151кг.

Достоинства:

• удобство растопки и ухода;
• высокая надежность;
• скорость прогрева помещения;
• экономия топлива.

Недостатки:

отсутствуют.

Romotop GRANADA

Печь отличается современным внешним оформлением, качеством изготовления и использует инновационный метод сжигания древесины.

Корпус выполнен из стали с облицовкой декоративной плиткой. Печи из стали быстрее прогревают воздух — уже спустя 15 минут после растопки.

В топочной камере установлен шамот, выдерживающий до 1300 градусов. Камера топки отделена от корпуса для снижения риска пожара и продления срока службы самой печи.

Характеристики:

• мощность: 13 кВт;
• расположение: пристенное;
• площадь обогрева — до 130м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 125*50*56см;
• вес: 254кг.

Достоинства:

• современное оформление;
• богатый выбор расцветок корпуса;
• эффективность нагрева.

Недостатки:

высокая стоимость.

МЕТА Печора Аква

Печора одина из самых эффективных печей-каминов, которая сможет эффективно отопить большой дом. Установка подключается к радиаторам отопления.

Прогревается печь за считанные минуты, а сам очаг камина изготавливается из негорючих материалов, основным является нержавеющая сталь. Если необходимо обогреть небольшое помещение, данная модель подойдёт и для этого.

Тогда ее можно не подключать к водяному контуру отопления, мощности воздушного обогрева будет достаточно. Нельзя подключать печь к радиаторам отопления если в батареях нет воды.

Характеристики:

• мощность: 9 кВт;
• расположение: пристенное;
• площадь обогрева — до 90м2;
• дымоход: 150мм, ;
• материал: сталь, керамика;
• тип стекла: прямое;
• габариты: 104*75*49см;
• вес:155кг.

Достоинства:

• не занимает много места;
• экономный расход дров;
• режим тления.

Недостатки:

быстро остывает.

EdilKamin Warm CS

Печь относится к новому поколению. В зависимости от площади помещения можно выбрать комплектацию Warm Base или Warm Scaldavivande.

Данная печь может не только обогревать жилище, но и обеспечивать горячее водоснабжение.

Дизайн в классическом деревенском стиле, но впишется и в современный интерьер. Торцы, фасад и основание — чугунные, очаг — из стали, облицовка из керамики.

Характеристики:

• мощность: 14 кВт;
• расположение: пристенное;
• площадь обогрева — до 140м2;
• дымоход: 150мм, ;
• материал: чугун, сталь, керамика;
• тип стекла: прямое;
• габариты: 108*56*51,5см;
• вес: 253кг.

Достоинства:

• эффективность;
• отопление и горячая вода;
• надежные комплектующие;
• идеальная сборка.

Недостатки:

высокая стоимость.

Принципы функционирования отопления

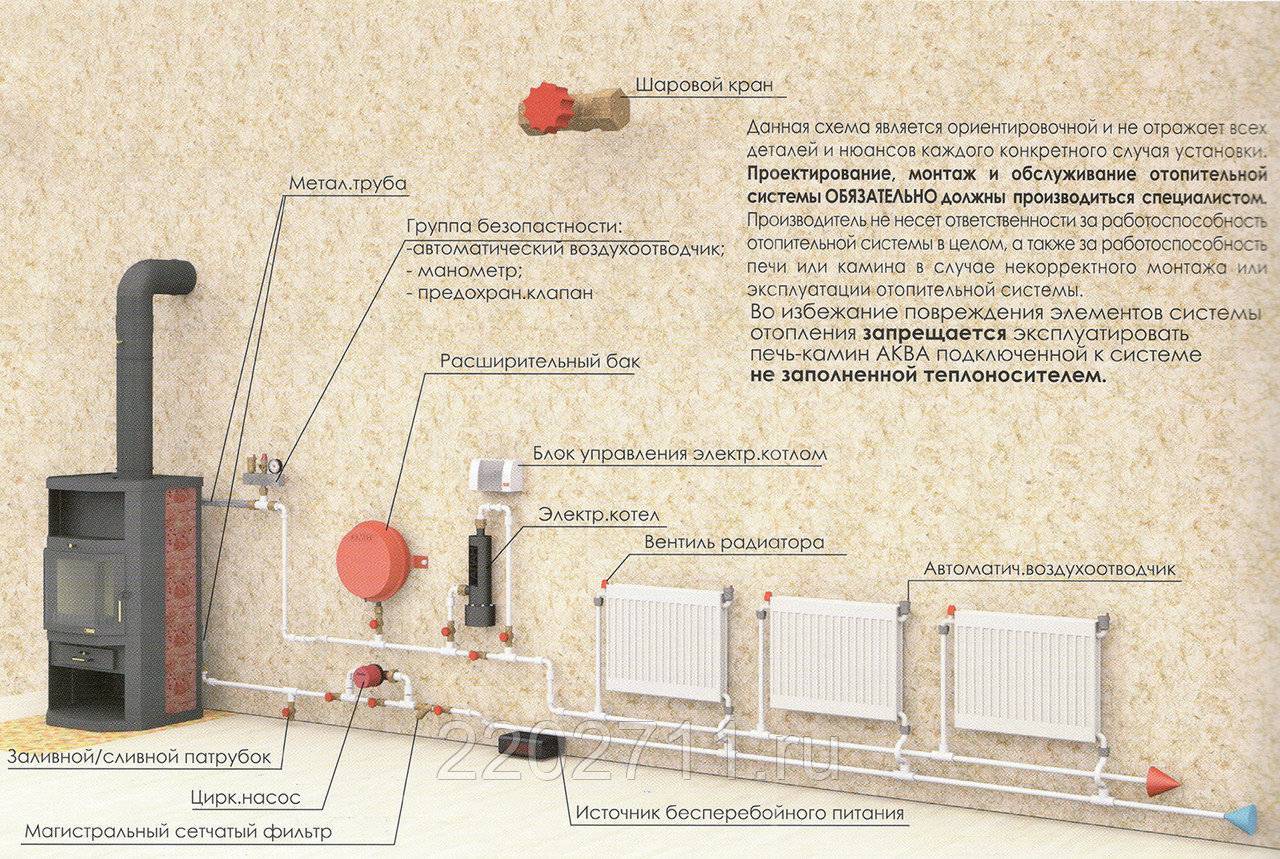

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Печь с водяным контуром для отопления дома: устройство и выбор

О топительная система в любом доме – это важный компонент, без которого жилище представить невозможно. В помощь придёт печь с водяным контуром для отопления дома. Она самый универсальный вариант, она может быть покупная или сделанная собственноручно из огнестойкого кирпича. Да-да именно из кирпича – это будет традиционная печка. Только с возможностью обогревать не одну или две комнаты куда достают ее габариты, а весь дом.

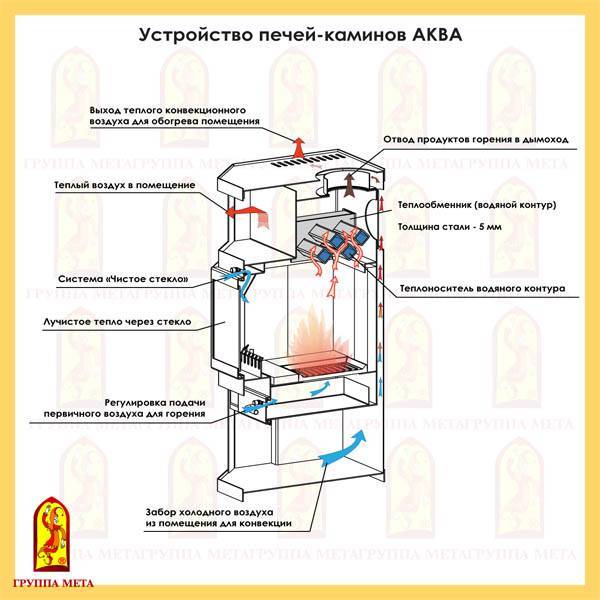

Cхема печи с водным контуром

Какими бывают водноконтурные печки?

Рас уж затронули вопрос видового разнообразия печей, то стоит остановиться на нем детальней. Печь с водяным контуром для отопления дома может быть: дровяной, чугунной, кирпичной, булерьян.

Первый тип представляет из себя стальную топку, толщина стенок которой достигает 6 мм. В нее вмонтированы трубки, в которых циркулирует вода. Эти трубки вместе с водой нагреваются благодаря сгоранию твердого топлива. Такие могут монтироваться в любом месте, что отвечает правилам безопасности.

Cтальная печка с водным контуром

Второй тип имеет определенные преимущества перед дровяными. Отапливать дом печкой с водяным контуром из чугуна надежней, так как он отличается стойкостью к повышенным температурам, она точно не деформируется от высокой температуры сгорания, которая чаще всего образуется при сжигании сухих дров. У этого типа длительный срок эксплуатации, дольше, чем у всех остальных типов печей. В таких печах обустроена «водяная рубашка» — это соединенные между собой стальные листы, покрытые спецкраской. Они имеют 4 регулируемые ножки, которые позволяют выставить уровень агрегата при монтаже.

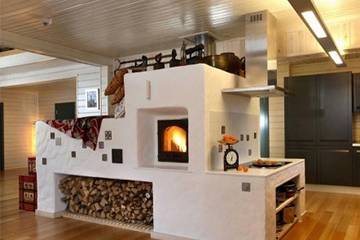

Кирпичные печки с водяным контуром могут использоваться для отопления, как в автономном режиме, так и с подключением к системе. Он надежный и многофункциональный. В общем виде, это стандартная дровяная печь, которая стоит в деревнях у бабушек, только осовремененная. Она может дополнительно обогревать за счет вмонтированного теплоносителя весь дом. Такой тип считается самым эффективным, так как уровень КПД у них приближается к 85%, к тому же на подобной печи можно готовить пищу и даже спать.

Кладка кирпичной печи с водным контуром

Булерьян – это оригинальное решение про выборе печи с водным контуром. Он работает только на дровах, вследствие своих конструктивных особенностей, так что прежде чем выбрать этот тип подумайте, будет ли возможность пополнять дровяные запасы в больших количествах. Такая печка являет собой цилиндр с рубками и топочной. В последней происходит сгорание дров, точнее, их тление, ведь после полной загрузки дверцу закрывают и все топливо тлеет. Результатами такого процесса является образование газов, которые дожигаются в верхнем уровне. В булерьяне присутствуют изогнутые трубы, для воздуха, которые собственно и могут служить водяным контуром для отопительной системы.

Расчет и его влияние на выбор

Для того чтобы правильно подобрать печку для отопления дома, в которой имеется водяной контур, необходимо узнать о всех важных параметрах. К таким относятся:

Мощность. На печках указываются такой показатель через черточку. Это характеристики общей тепловой и мощности теплообменника. Первый показатель обозначает то, сколько тепловой энергии способна дать печь своим инфракрасным излучением, которое проникает сквозь стекло топки и конвекционные каналы. Важным компонентом является второй показатель – это то тепло, что передается непосредственно в радиаторы. Прочитать о том, какие лучше батареи отопления для частного дома, можно на нашем портале. Теперь пример: если в печи указана полная мощность в 12 кВт, а теплообменника 5 кВт. Для обогрева 10 кв метров жилища необходим 1 кВт, то есть такой агрегат обогреет дом с площадью до 120 метров квадратных
Но обратите внимание, эти показатели подразумевают постоянное сжигание топлива

Если вы используете дрова, то этот процесс будет очень трудоемким.
Рассматривая габариты и вес печки, важно знать, что они достаточно тяжелы, а габариты модели не должны идти вразрез с правилами пожарной безопасности
То есть печь должна вместиться в доме не создавая потенциальных опасных ситуаций.
Расчет объема теплоносителя. Это нужно знать для того, чтобы смонтировать теплообменник к системе

В него включаются объем всех труб и радиаторов. Имеет влияние протяжность труб и количество секций в батареях. Последнее можно посчитать, используя предложенный ниже калькулятор, а относительно труб, то можно воспользоваться таблицей, представленной ниже.

Калькулятор расчета секций радиатора отопления

Правила монтажа водяного контура

Монтаж водяного контура должен производиться с обязательным соблюдением некоторых важных правил.

В противном случае отопительная система будет функционировать нестабильно, что приведет к определенным неудобствам.

Вот несколько рекомендаций, от соблюдения которых будет зависеть успех работы отопления:

1. Толщина стальной рубашки – минимум 4 см (иначе вода постоянно будет закипать).
2. Если это змеевик — диаметр трубок должен быть больше 3 см.
3. Если теплообменник сварить из толстого металла, вода будет медленнее прогреваться; если же из тонкого – быстро прогорит. Оптимальная толщина – 3-5 мм.
4. Если в качестве топлива будут использовать только дрова – можно применять более тонкий металл, если же уголь – более толстый.
5. Для изготовления теплообменника можно использовать швеллер – стенки его достаточно толстые, и отпадает надобность варить углы.
6. Теплообменник будет при нагревании расширяться и если не оставить ему небольшой зазор (свободное пространство в 1-1,5см), он может порвать кирпичную кладку.
7. В качестве сварочных швов на теплообменнике нужно быть уверенным на все 100%! Он будет встроен в печь и если протечёт – это обернётся переделкой всей конструкции.
8. Нужно помнить, что наличие в печи котла, уменьшает объём топочной камеры. Эти скраденные сантиметры нужно компенсировать при постройке печи.

Само по себе водяное отопление не сделает чуда, если мощности печи не хватает для площади дома. Поэтому прежде, чем приступать к работам, всё тщательно рассчитайте.

Как рассчитать мощность печи по площади поверхности. При подсчётах верх и низ не учитываются, а с боковой поверхности она отдаёт 350-500 Вт с 1 м2.

Вьюшка

Использовать их нужно с особой осторожностью, ведь если закрыть заслонку раньше времени, в дом будет проникать угарный газ. Для печи, которую будут топить исключительно углём, делать вьюшку не нужно

Для печи, которую будут топить исключительно углём, делать вьюшку не нужно.

Размещение печи

Продумывая, в какой комнате будет располагаться печь, примите во внимание: будут ли на ней готовить, удобно ли будет приносить дрова и топить печь, это будет самая «жаркая» комната (поэтому это не должна быть спальная или очень маленькое помещение). Присутствие печи в доме неизбежно сказывается на чистоте – потолок медленно, но неизбежно темнеет, на предметах оседают микрочастицы продуктов горения

Чтобы этого избежать, многие выносят печь в отдельную кочегарку. Решая, стоит ли организовывать отопление именно так, учитывайте, что основная часть тепла будет пропадать в никуда, а расходы на один отопительный сезон заметно вырастут

Присутствие печи в доме неизбежно сказывается на чистоте – потолок медленно, но неизбежно темнеет, на предметах оседают микрочастицы продуктов горения. Чтобы этого избежать, многие выносят печь в отдельную кочегарку. Решая, стоит ли организовывать отопление именно так, учитывайте, что основная часть тепла будет пропадать в никуда, а расходы на один отопительный сезон заметно вырастут.

Печь с водяным контуром в интерьере помещения

Оптимальный вариант – разместить печной массив в доме, а в кочегарку повернуть стенку с топкой. Всё тепло будет передаваться жилой площади, а грязь и копоть останутся в подсобном помещении.

Итак. Водяное отопление от кирпичной печки – это дёшево и сердито. Организовать просто. Не требуется специального сервисного обслуживания, а если что-то пойдёт не так, переделать дешевле, чем, скажем, везти дорогостоящий агрегат в сервисный центр.

Существует множество вариантов оформления кирпичной печи. Это и покраска, и изразцы, кафель, побелка, стеклообои, отделка декоративным кирпичом и камнем. Так что отопительный прибор превратится в украшение любого жилища.

Проектирование и нюансы монтажа

Печное отопление – потенциально опасная система, поэтому особое внимание следует уделять ее проектированию и грамотному монтажу

На что обратить внимание при составлении проекта?

Обычно схема печного отопления разрабатывается одновременно со строительным проектом, поскольку она тесно связана с планировкой помещений. Расположение печей должно по возможности осуществляться в районе внутренних стен. Доступ к топочной части не должен быть ничем затруднен и лучше всего, чтобы к нему можно было подойти из коридора.

Особое внимание должно быть уделено пожаробезопасности системы. Поскольку частой причиной возгорания является чрезмерный нагрев деревянных частей, между печью и деревянными перегородками обязательно оставляют воздушную прослойку или отступку. Так же поверхность сгораемой конструкции можно облицевать кирпичом или обустроить так называемые разделки – изоляционные конструкции из огнестойких материалов

Так же поверхность сгораемой конструкции можно облицевать кирпичом или обустроить так называемые разделки – изоляционные конструкции из огнестойких материалов.

Подготовка к монтажу печи начинается с усиления и термоизоляции участка пола, на котором она будет установлена. При обустройстве печи весом более 750 кг для нее обязательно монтируется специальный фундамент. Нужно учитывать, что конструкция отличается от традиционного фундамента для дома, от которого его должен отделять зазор шириной 50 мм заполненный песком.

Модель печи выбирается с учетом размеров и конфигурации помещения, в котором она будет установлена. Варианты раскладки кирпича можно найти в специальных справочниках или в интернете. Часть системы, которая представляет собой водяное отопление, проектируется так же, как и любая традиционная водяная конструкция.

Особенности монтажа

Как показывает практика, печь для водяного отопления можно установить двумя способами:

• Спроектировать и сложить под конкретный регистр.
• Установить теплообменник в существующую печь.

Наиболее трудоемким и сложным считается второй вариант. Он предполагает демонтаж существующей конструкции, установку тщательно подобранного по размерам регистра и повторный монтаж сооружения. Процесс может осложняться необходимостью замены отслуживших свое элементов.

В любом случае толщина так называемой «водяной рубашки» не должна быть меньше 4 см, иначе вода может начать закипать. Особенно это правило актуально для систем с естественной циркуляцией, при установке насоса опасность закипания уменьшается.

Печное отопление с водяным контуром — удачная вариация традиционной отопительной системы

Построить загородный дом с печным отоплением достаточно просто. Правильно спроектированное и установленное оборудование гарантирует долгую и безупречную эксплуатацию. Особенно удачным считается печное отопление с теплоносителем, которое повсеместно вытесняет традиционное печное. Такое практичное, экономичное и эффективное решение позволит обеспечить тепло и комфорт в вашем жилище.
