Печь на отработке своими руками: схема и инструкции

Способ и правила эксплуатации

Одно из важных правил установки и использования печи на отработке – она должна быть установлена строго горизонтально. Это нужно учесть ещё на этапе изготовления. Если пол не ровный, можно сделать регулируемые ножки.

Вот ещё несколько рекомендаций по использованию чудесной печки:

Заполнять маслом нижнюю камеру нужно примерно на две трети. Меньше – можно, больше – нельзя.
Само по себе масло не горит, горят его пары. Когда масло налито, поджигается лист бумаги или ветошь, или поролон, и опускается в нижнюю ёмкость.
Есть ещё один вариант – долить около 40 грамм бензина или другой горючей жидкости. При помощи длинной проволоки делается фитиль

На конец наматывается ветошь, поджигается и осторожно опускается в камеру горения.
Когда в камере что-либо горит, выделяется тепло, масло начинает закипать.
Через 5 -10 минут после начала процесса, масло кипит и идёт стабильное выделение паров. Регулируя заслонку, выставляется подходящий режим работы.

Как почистить печь?

Чистить печь не очень удобно, ведь она практически не разборная (снимается только крышка с нижней камеры).

И тут, каждый действует как удобнее и насколько позволит фантазия. Кто-то делает это при помощи проволоки, кто-то засыпает через трубу песок и гравий. Помогает молоток, которым нужно простучать все стенки.

Самый оригинальный способ – чистка при помощи петарды. Печь выносится из помещения. В неё кидается петарда, люди убегают на безопасное расстояние. Затем вручную дочищают нагар.

Минусы использования котлов для отопления на отработанном масле

Минусы у отопительных котлов на отработке тоже встречаются.

Частое обслуживание

Наряду с плюсами, существуют и недостатки, о которых следует знать каждому будущему покупателю. Первый из них — частое обслуживание.

Такие аппараты нуждаются в надлежащем уходе. Некоторые модели предполагают очистку камеры сгорания водогрейного котла пару раз в месяц.

Очищать её от остатков отработанного топлива необходимо по мере загрязнения фильтра, проверять который нужно не реже одного раза в месяц.

В основном устройство оснащается многоразовыми фильтрами, но хозяева не должны забывать о том, что они могут легко выйти из строя. В инструкции к каждому котлу есть информация о необходимости прохождения технического обслуживания. Если оборудование эксплуатируется в соответствии с указаниями, то проходить техобслуживание можно не чаще, чем указано в инструкции.

Обязательное наличие вентиляции

Несмотря на то что отработанное топливо не выбрасывает в атмосферу вредных веществ и продуктов горения, пары довольно сильные, и при отсутствии вентиляции будут оседать на потолке и на стенах. Это повредит внешнему виду вашего помещения, испортит материалы, а также создаст неприемлемый для работы такого устройства климат. Поэтому позаботьтесь о том, чтобы аппарат располагался в месте, где есть хорошо функционирующая вентиляция.

Хранение топлива

Отработанное топливо не нуждается в дополнительной фильтрации перед использованием, но нужно предпринимать необходимые действия для его правильного хранения.

Оно не должно подвергаться воздействию высоких температур или прямых солнечных лучей. Лучше всего хранить в специальных ёмкостях, предназначенных для масляных жидкостей.

Фото 2. Хранение отработанного масла в специальных канистрах. Стенки изделий должны быть толстыми.

Их объем будет зависеть от мощности и количества потребления топлива устройством. У каждого обладателя котла должно быть как минимум две ёмкости. Одна небольшая, расходная, а вторая для сбора и хранения отработанного масла.

Внимание! Не стоит запасаться впрок большим количеством топлива. Во-первых, сжигается оно довольно медленно, поэтому бо́льшая часть масла останется на следующий сезон

Во-вторых, нахождение в жилых помещениях легковоспламеняющихся жидкостей небезопасно для окружающих.

Шум при работе

К сожалению, котёл, функционирующий на отработанном масле, создаёт определённые шумы. Подобное происходит из-за работы вентилятора и вытяжной системы. Поэтому целесообразно устанавливать такое оборудование подальше от жилых комнат и комнат отдыха. Шум довольно сильный и может помешать здоровому сну.

Правила безопасности при пользовании печкой

Учитывая высокую открытость пламени и высокую температуру нагрева – печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее – не прихоть пожарного инспектора, а жизненная необходимость.

Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного – чтобы начального пламени хватило для появления паров масла.

Печь на отработке в системе отопления дачи

Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды

Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

Виды котлов на отработке

Современные теплогенераторы разнообразны по конструктиву, они предназначены для отопления следующих помещений:

• автосервисов, техцентров, ангаров;
• слесарных мастерских, производственных помещений, складов;

• помещений хозяйственного назначения;
• частных домов и дач.

В зависимости от места установки можно выбирать одну из разновидностей котла на отработанном масле. Каждый имеет предназначение и требования к установке.

Воздухонагреватели (калориферы)

Горелки на отработке, приспособленные для разогрева разных видов теплоносителя. Предназначены для отопления помещений производственного или хозяйственного назначения. Хотя они работают на жидком топливе, но используются двояко: для воздушного отопления или разогрева воды.

Мнение эксперта
Торсунов Павел Максимович

В жилых помещениях их использовать нежелательно: во время работы агрегат выделяет запах машинного масла.

Калорифер обладает следующими свойствами:

• Обогревает помещения цехов, складов, автосервисов теплым воздухом, температура которого повышается за счет прямого разогрева.
• Работа основана на капельно-испарительном способе сжигания топлива.
• Устройства рассчитаны на отопление больших площадей, поэтому отличаются высокой производительностью и объемным топливным баком (от 40 л).
• Калорифер снабжается мощным радиальным вентилятором, поэтому эффективно отапливают помещения с высокими потолками.
• Современные модели обладают дополнительными возможностями, например, механическим регулятором мощности, ускоренным выходом на рабочий режим, тонкой очисткой топлива.

Котлы с водяным контуром делятся на два типа:

Конструктивно приборы делятся на два типа: пиролизные и факельные.

Пиролизные

Оборудование изготавливается из листовой стали.

Основные элементы конструкции:

• камера сгорания с водяной рубашкой;
• выносной масляный насос;

• встроенный вентилятор;
• блок управления.

Пиролизный агрегат имеет компактные размеры, прост в монтаже и надежен в использовании. Его центральной частью является топка, окруженная рубашкой с водой. Главная особенность конструкции – отсутствие горелки и процесс, при котором происходит предварительное испарение топлива.

Пиролизный аппарат функционирует так:

1. Отработка по шлангу подается в испарительную камеру, изготовленную из толстолистовой стали. Там она нагревается до расчетной температуры при недостатке кислорода.
2. Масло в результате разогрева разлагается, и продукты разложения попадают в камеру сгорания.
3. В центре камеры установлена перфорированная труба, через которую с помощью вентилятора поступает воздух.
4. Под действием вентилятора организуется частичное сжигание смеси, интенсивно испаряемой с поверхности.
5. Смесь сгорает и нагревает водяную рубашку. Горячий теплоноситель используется по назначению, в зависимости от типа котла (одно- или двухконтурный).
6. К котлу присоединена стандартная система отопления с циркуляционным насосом, расширительным баком и радиаторами.
7. Пары дожигаются в отдельной камере, продукты сгорания выводятся через вентиляцию на улицу.

Для регулировки интенсивности горения меняют подачу воздуха в пиролизную камеру.

Конструкция обладает двумя недостатками:

Турбогорелки (факельные котлы)

Эти устройства считаются более универсальными. Их можно переоборудовать под любое жидкое топливо: отработку, солярку, отходы нефтепродуктов.

По принципу работы турбогорелки напоминают дизельные аналоги:

• Из отработки создается масло-воздушная смесь.
• Под давлением она проходит через форсунку, распыляется в специальной камере до состояния мелкодисперсных капель, поджигается с помощью электродов.
• Сгорая, смесь передает тепло водяному контуру.

Устройства обладают существенными недостатками:

• Чувствительность к качеству топлива. Если в отработке присутствуют посторонние примеси или вода, старт горелки не происходит.
• Нужна высокая нагревательная мощность. Отработка не воспламеняется при комнатной температуре, перед разбрызгиванием ее разогревают.

Хотели бы Вы для себя котел на отработанном масле?

Конечно!Не особо

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

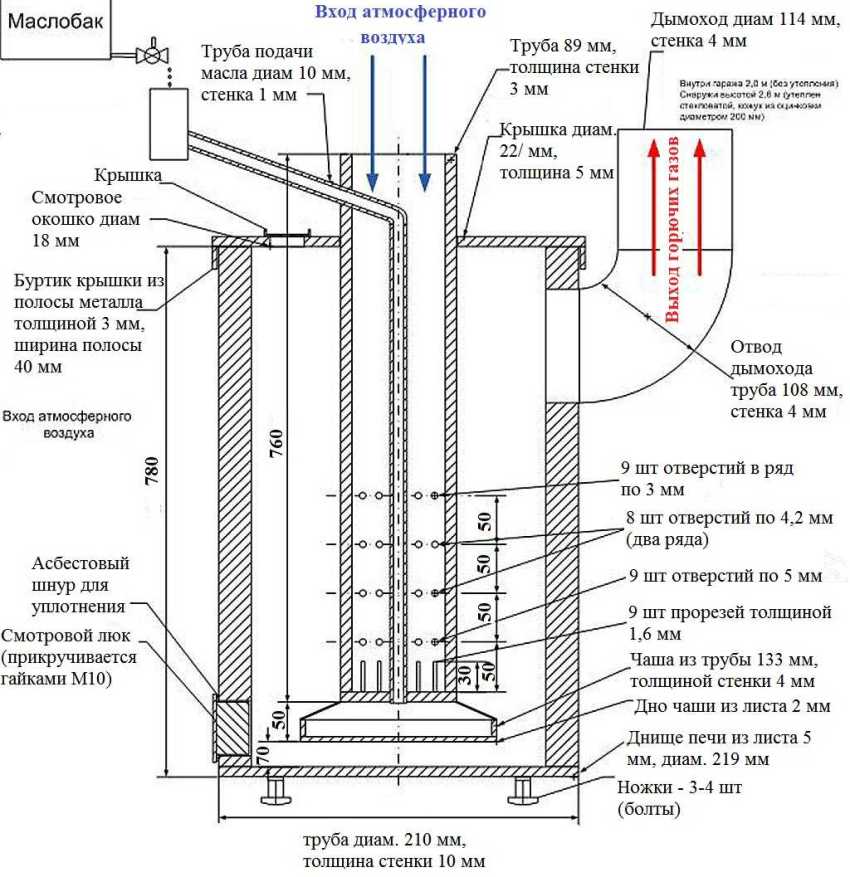

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Способы отопления гаража

Все печи для обогрева гаража, как продающиеся в магазинах, так и сделанные кустарным методом, можно классифицировать по типу используемого для отопления материала на несколько видов.

Дизельные

Дизельные печи для гаража, которые можно найти в наших магазинах, довольно просты. В них два отделения: камера сгорания и накопитель для солярки, из которого через форсунку поступает топливо. Также присутствует вентилятор, нагоняющий воздух для поддержания процесса горения.

Дизельная печь для гаража может быть как с дымоходом, так и без него, поэтому для такого типа печей важно наличие хорошей вентиляции гаража. Печь на солярке для гаража можно сделать своими руками. Достоинства таких печей – небольшой размер, возможность быстро нагреть объем холодного воздуха

Достоинства таких печей – небольшой размер, возможность быстро нагреть объем холодного воздуха.

При использовании дизельной печи необходимо наличие хорошей вентиляции

Газовые

Печи газовые для гаража можно подключить либо к магистральному газопроводу, либо они могут работать на сжиженном газе. Первый случай – большая редкость, так как обычно гаражи не подключают к газовым сетям. Поэтому наибольшее распространение получил сжиженный газ в баллонах. Газовый конвектор при помощи газового шланга подключают к баллону, а отработанный газ уходит наружу через дымоход. Конструкция не требует электроэнергии и занимает минимум места в гараже. Продающиеся в магазинах модели снабжены встроенным датчиком газа, позволяющим автоматически перекрывать подачу в случае утечек, а также термостатом, автоматически регулирующим подачу газа в зависимости от температуры в помещении, что значительно экономит расход топлива. Газовые печи на сжиженном газе – один из самых распространенных способов периодического отопления гаража.

Газовая печь

Электрические

К этому типу относятся различные тепловые пушки, масляные и электроконвекторы. Это самый популярный тип обогревателей помещения. Но у него есть как плюсы, так и минусы. Большинство моделей очень компактны и занимают минимум места, им не нужен дымоход и они не сжигают кислород в помещении, соответственно, не требовательны к вентиляции. Но есть существенный минус – большие счета за электроэнергию. Также тепловые пушки и вентиляторы – довольно шумные устройства.

Компактная электрическая пушка не требовательна к вентиляции, однако это довольно умное устройство

Твердотопливные

Возможно, это самый распространенный тип гаражных печей. К нему относится и дровяная печь для гаража, и печь буржуйка для гаража, а также все кирпичные печи для гаража. Принцип их работы прост. Есть камера сгорания, в которой под действием восходящего воздуха сгорает содержимое (дрова, уголь, торф), а дым уходит наружу через дымоход. Рынок предлагает огромное количество различных типов и моделей подобных печей.

Благодаря простому принципу действия такие печи относительно несложно сделать в домашних условиях в том же гараже. Единственный минус подобных агрегатов – надо найти в гараже это место для хранения топлива.

Твердотопливные котлы — самый распространенный вид отопления гаражей

На отработанном машинном масле

Печь для гаража на отработке – отличный выбор для автолюбителя. Такая печь длительное время поддерживает высокую температуру, требует минимального ухода. Плюс печей такого типа в том, что для них не надо покупать топливо – они используют отработанное машинное масло, которого в любом гараже достаточное количество. Масляные печи для гаража пользуются огромной популярностью в среде автолюбителей благодаря тому, что их легко сделать своими руками.

Печь на отработанном масле

Разновидности печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

• простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
• с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма

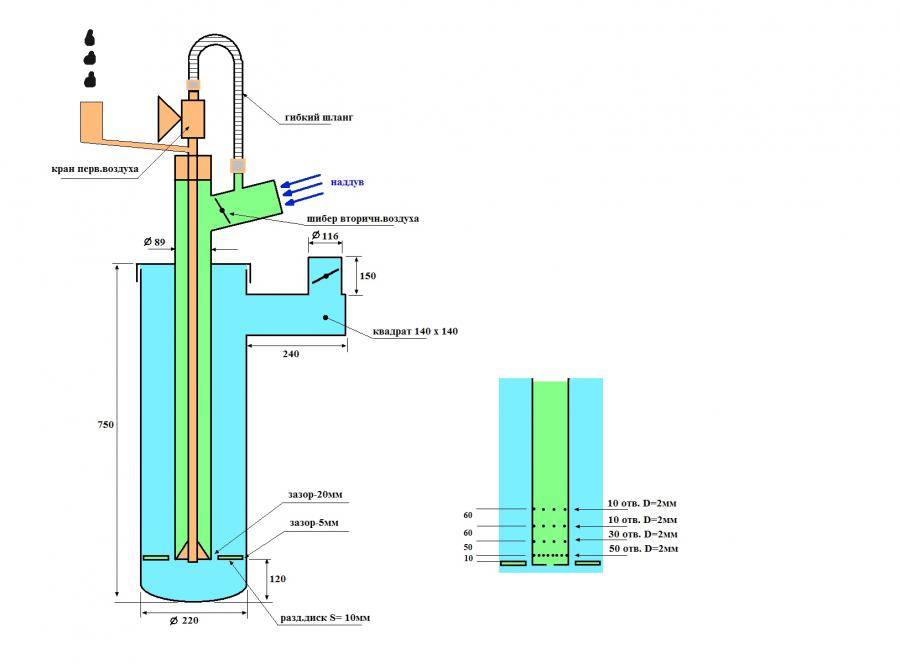

• капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
• с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
• с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

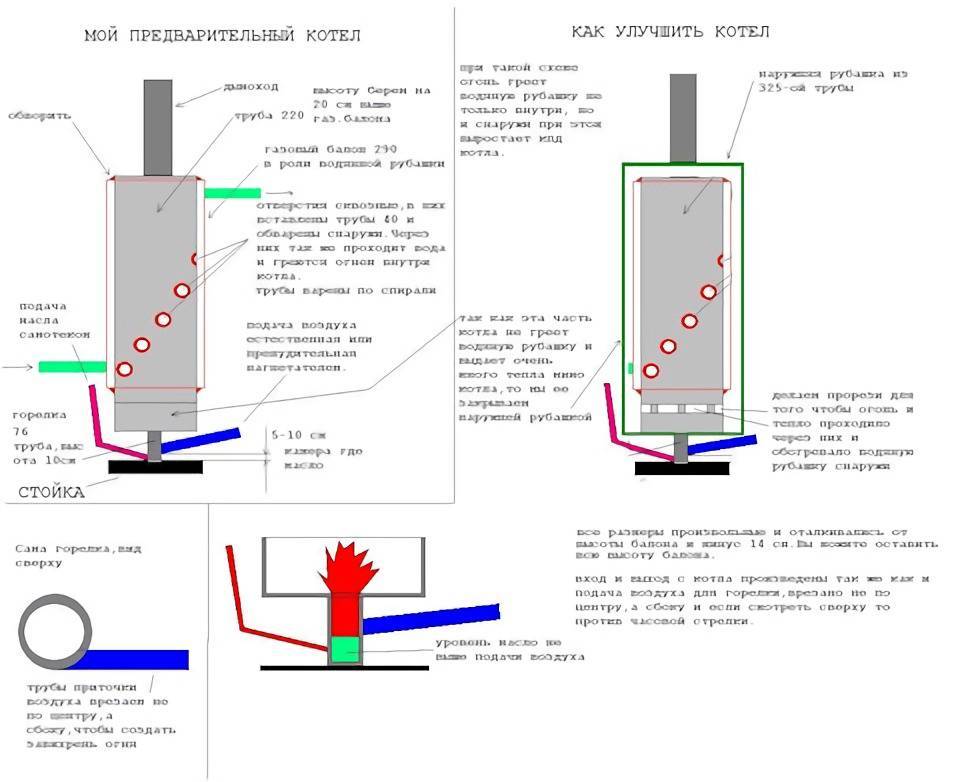

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

Рукоятка для ножа из пробки своими руками: мастер-класс по изготовлению не тонущего ножа ??? | (Фото & Инструкции)

Система подачи топлива

   Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

   Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

   К трубке  прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

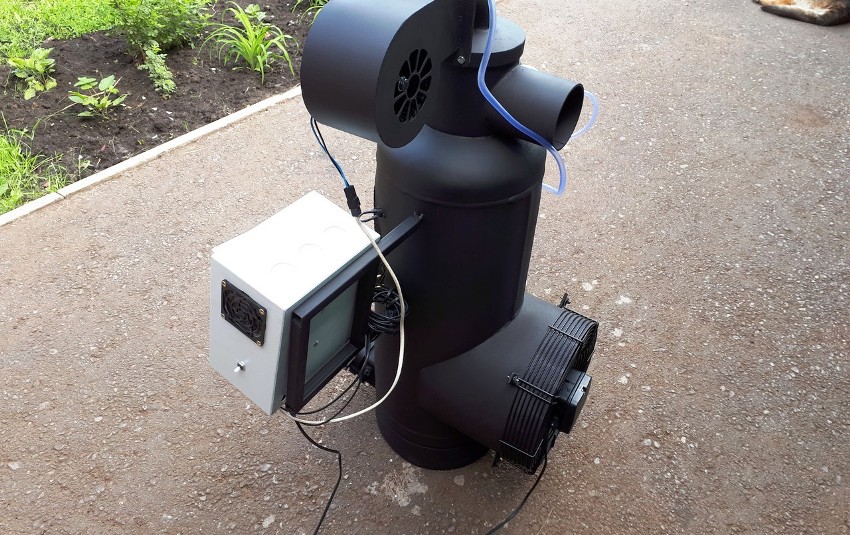

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

• профильная труба 75×75×4 см;
• топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Правила эксплуатации

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

1. Буржуйка не должна располагаться на сквозняке
2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки
3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров
4. Долив топлива в процессе работы печи также запрещен
5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв
6. Расстояние между буржуйкой и стеной – не менее 0,5 м
7. Устанавливать ее допускается только на металлический лист или пол из бетона
8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства
9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.

https://youtube.com/watch?v=GBxHKPlkty4

ВИДЕО: Печь на отработке своими руками.

Печь на отработке: виды, устройство, чертежи, инструкция по изготовлению своими руками (Фото & Видео) +Отзывы

7.3 Общий балл

Печь на отработке

Удобство

7

Эффективность

8

Безопасность

7

Рейтинг пользователей: Be the first one!

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

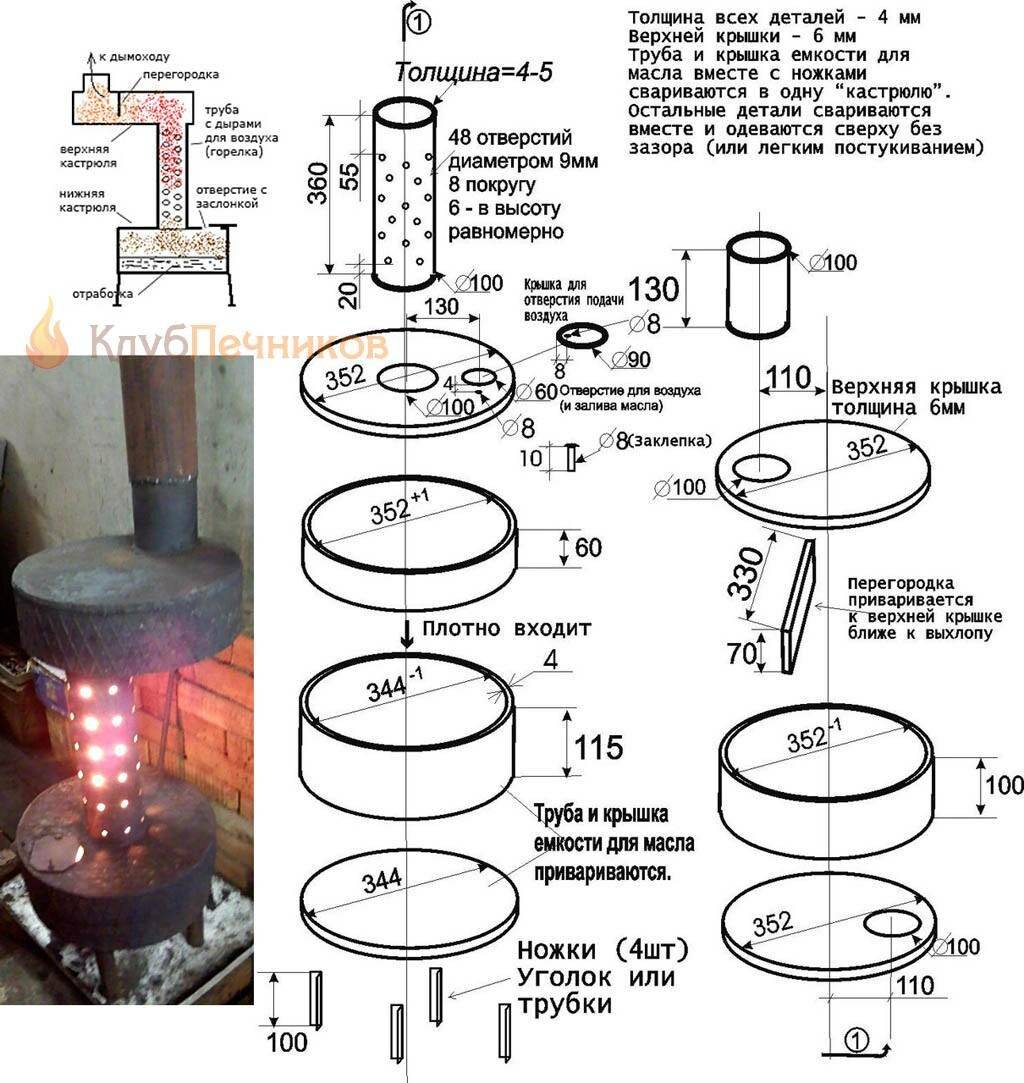

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Статья по теме:

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

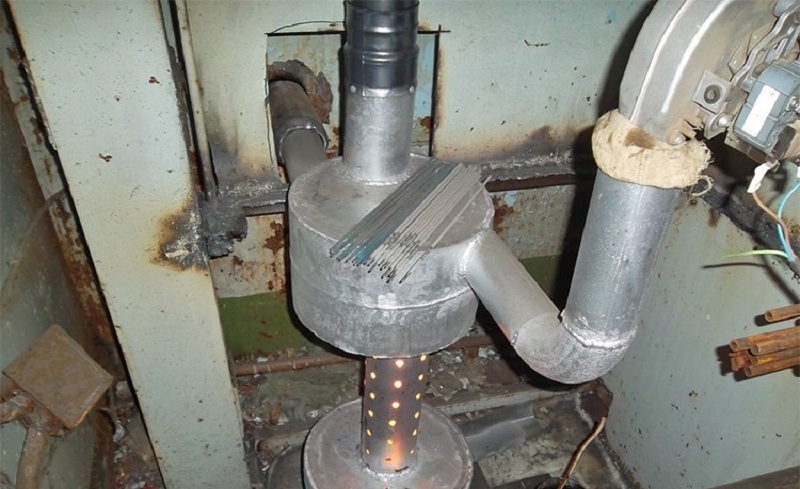

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• листовой металл и трубы;
• сварочный аппарат и электроды;
• уголки металлические;
• краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

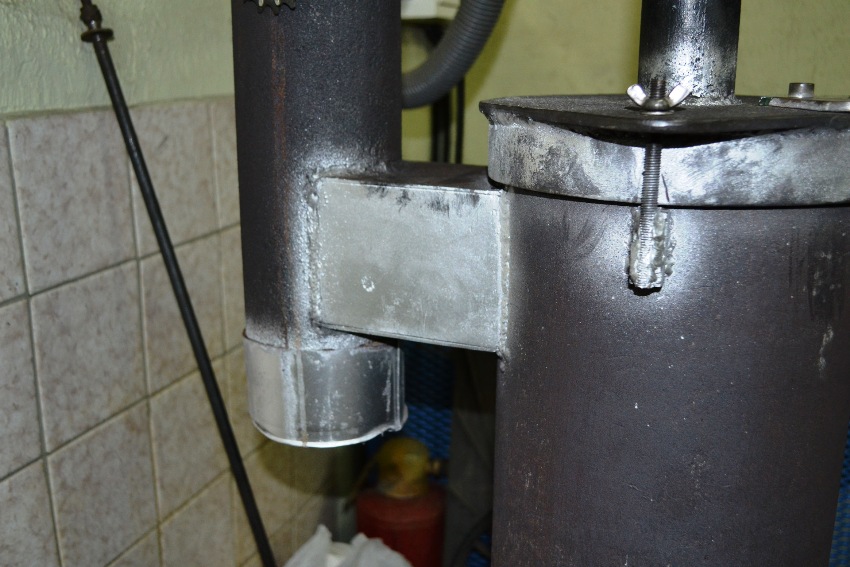

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Как проверить самодельную печь перед эксплуатацией?

Чтобы обеспечить корректную и эффективную работу оборудования рекомендуется проверить:

• целостность сварочных швов;
• нижний бак, соединительную трубу, дымоход на присутствие засоров;
• чистоту поддувала, фильтра, шланга подачи топлива;
• отсутствие влаги (конденсата, воды оставшейся после уборки).

Совет. Отработанное масло должно достигать не более половины высоты нижней камеры.

Регулярная чистка и проверка устройства гарантирует безопасную эксплуатацию, а также продлит срок службы оборудования. Выбор печи на отработке предоставит удобную возможность утилизации масла, позволит сэкономить на покупке дорогостоящего топлива.
