Печь шведка своими руками - два интересных варианта с порядовками

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

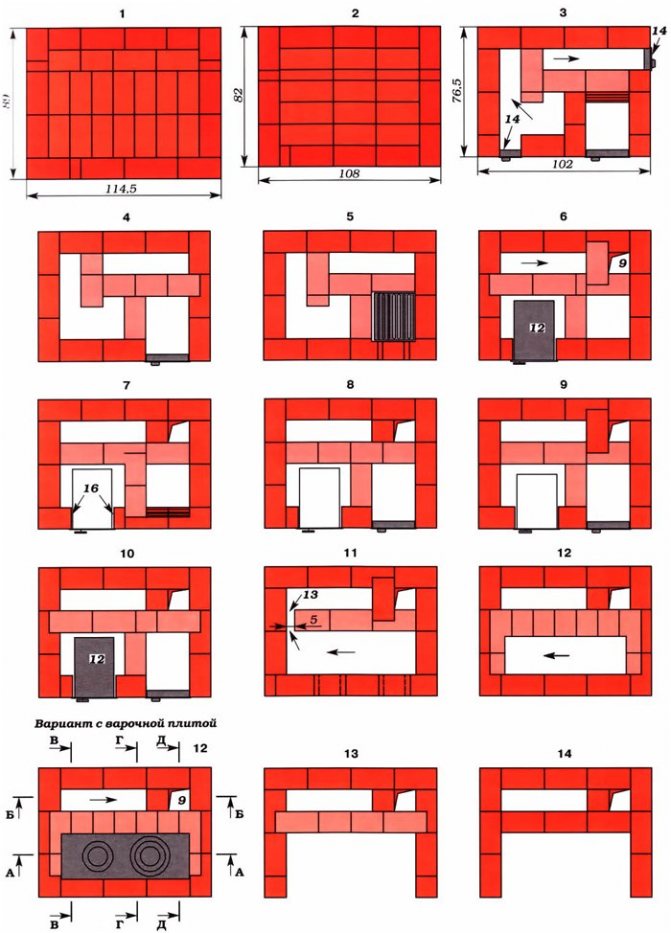

Порядовые чертежи печи «Шведка» системы К.Я.Буслаева

Мне известны более 12 различных схем печей шведок, из которых я лично сложил 7. Из этих семи для меня лучшей являеться «Шведка» разработанная К.Я. Буслаевым. Кладка любой Шведки являеться не простой задачей со сложной системой дымооборота и повышенными требованиями к пропорциям и перевязке швов. И ошибки тут быть не может , иначе либо проблема с тягой или бешенный расход кирпича на бой 1/4 , 1/2 и 3/4, это вам не простая кирпичная кухонная печь-плита с которой можно переиграть все 3 раза за день. По этому крайне советую воспользоваться проверенной схемой именно этой печи Буслаева.

osnovaremonta.ru

Кладка печи ведеться в основном кирпичем на ребро , предварительно весь кирпич отмачиваеться в воде чтобы добиться минимальной толшины швов. Неровный кирпич необходимо стесывать друг об друга. Размер Шведки Буслаева 1160х900 мм, высота без трубы 2100 мм, теплоотдача 5 Квт. Так же печь снабжена чугунной плитой 560х965 мм , самоварника и духового шкафа 600х400х350 мм. Под печь необходим отдельный фундамент. До точно проверено не смотря на сложный пятиканальный дымооборот за счет тщательного расчета схемы печи конденсата как при топке газом на выходе из трубы не образуеться. Так же продуман режим самостоятельной чистки и несложного ремонта печи.

osnovaremonta.ru

Кладка печи шведкатребует: около 300кг глино-песчаного раствора и 550 кирпичей стандартного размера 250х120х65 Под шведку необходим основательный фундамент, кирпич необходимо вымачивать.Кладка печи выполняеться в пол кирпича(120 мм) до 11 ряда включительно, далее кирпич на ребро(65мм)

Материалы для кладки «Шведка» К.Я. Буслаева.

1. -дверца топочная,21х25 см-1 шт;
2. -дверца поддувальная, 14х25 см-1 шт;
3. -дверца прочистная, 12х12 см-3 шт;
4. -кирпич красный-550 шт;
5. -духовка 45х25х29 см-1 шт;
6. -колосник 20х30 см-1 шт;
7. -задвижка 25х13 см-1 шт;
8. -плита чугуная 2 комфорками, 41х71 см-1 шт;
9. -задвижка от вытяжки 13х13 см-1 шт;
10. -шамотный кирпич ША-8-30 шт;
11. — уголок стальной 45 х 45 х 700 – 1 шт;
12. — уголок стальной 45 х 45 х 905 – 5 шт;
13. — полоска стальная 50 х 5 х 650 – 2 шт;
14. — полочка сушки 190 х 340 – 1 шт;
15. — лист перекрытия сушильных камер 800 х 905 – 1 шт.
16. — лист предтопочный 500 х 700 мм – 1 шт.

На всякий случай отпишу, что слава Шведок несколько преувеличена они уступают современым колпоковым печам в КПД и теплоемкости, кроме таво есть конструкции похожие но более улучшеные например печь «Москвичка» а так же можно поискать выбор в разделе готовые схемы-чертежи 20 печей.

Установка фундамента

Правила заливки те же, что используются при сборке стационарного обогревателя. Для начала – необходимо выделить контур основы, и на 100 миллиметров сделать отступ от самого камина. Если установка происходит в комнате с паркетом – основание для печи вырезают.

Алгоритм работы:

сделать углубление от 0,5 м до 0,7 метра;
дно котла заполнить на 10 см песком, уплотнив и пролив его водой;
песок прикрыть щебнем и тщательно его утрамбовать;
от щебенки, на высоте 5-7 см установить сетку из арматуры;
по основе вмонтировать опалубку (верхний срез досок выставить по одному уровню, что обеспечит выравнивание фундамента);
смешать песок, щебень и цементный раствор (3:1:4), после чего залить однородную массу в основание;
утрамбовать бетон, потом его выровнять правилом, проходя по частям опалубки.

После заливки фундамента следует выждать неделю для полного схватывания. Не забудьте отделить бетон от укладки гидроизоляцией, например, рубероидом.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки,

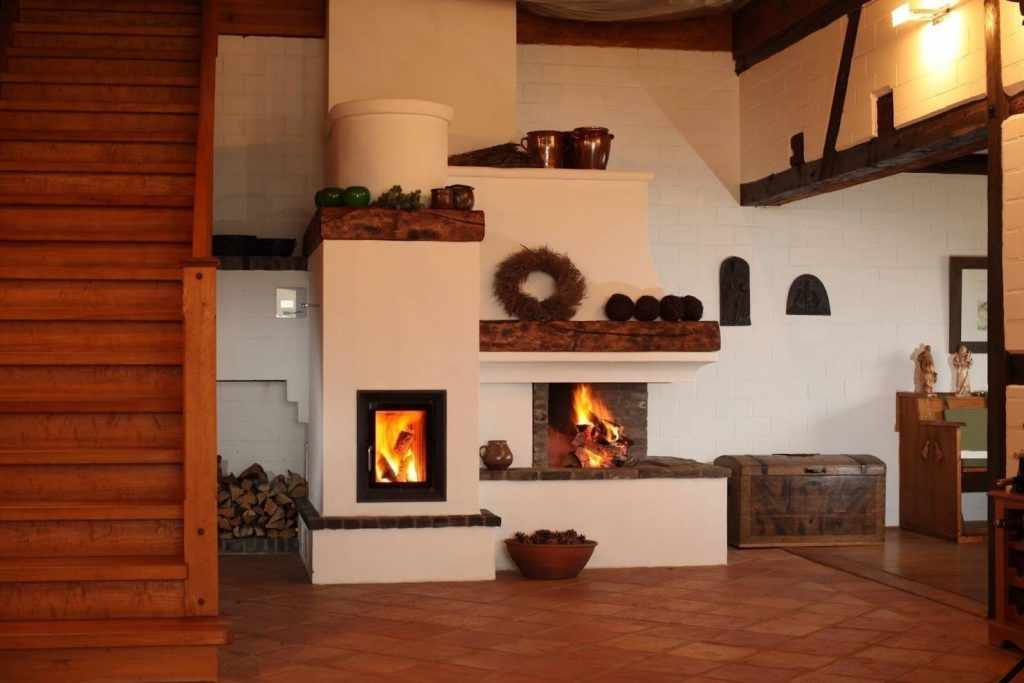

печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную,

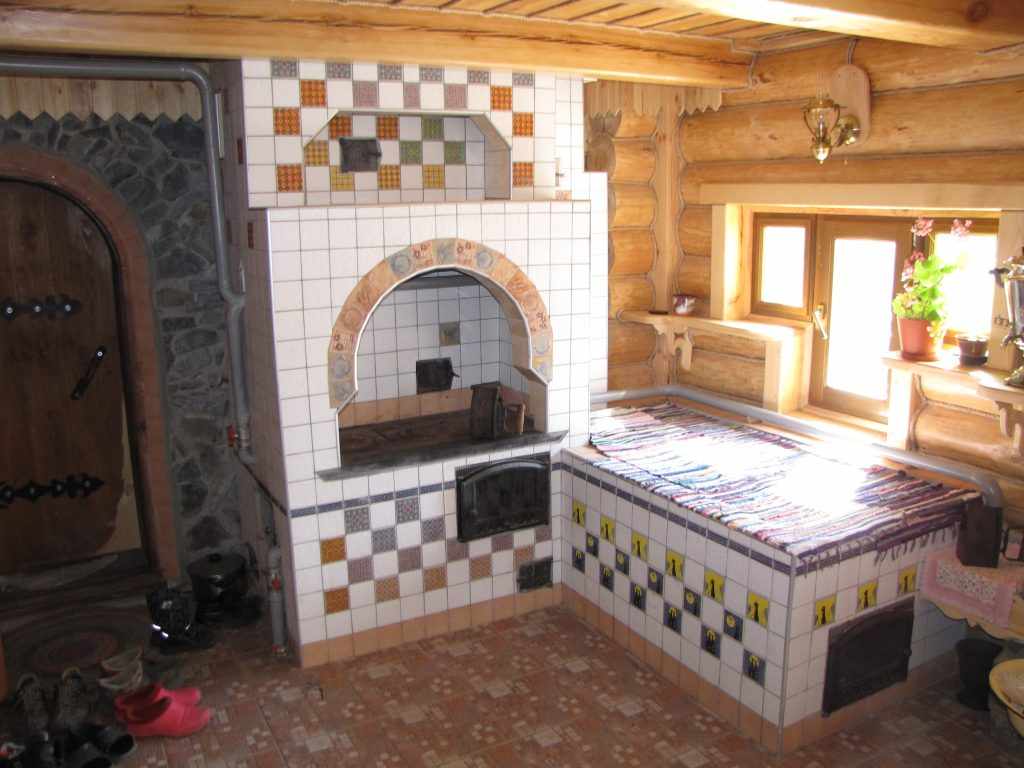

шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

- В случае горизонтального построения щитка прогревание конструкции происходит равномерно.
  Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.
- В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.
  Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки. Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

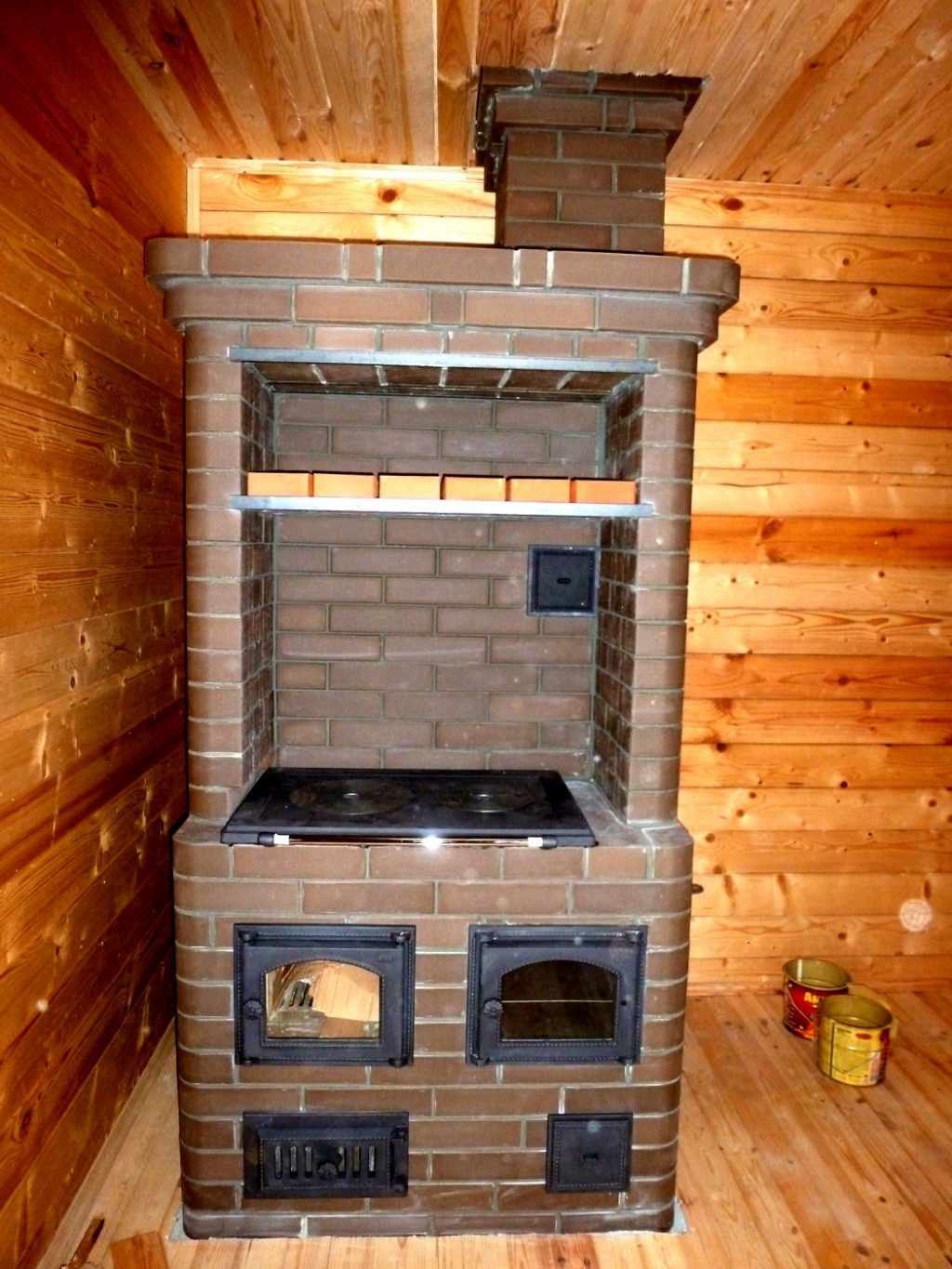

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане

Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды

Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд. Но замачивать кирпичи нельзя! Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд. Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Схема порядовки отопительно-варочной печи шведки с духовкой

Порядовка

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

1 ряд. Сплошной (28 красных кирпичей).
2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича 19 шт.
4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
7 ряд. Дублирующий.
8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
11 ряд. Формируется варочная камера. 16,5 красных.
12 15 ряд. Дублирующие.
16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
20, 21 ряд. Дублирующие.
22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
31 ряд и далее. Наращивание трубы.

Отработанное масло отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками: изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Разновидности дровяных печек

Дровяная печка – универсальное устройство, которое может работать на обогрев небольшого домика, подсоединяться к отопительной системе и водоснабжению. Перед покупкой необходимо изучить особенности классификации отопителей.

По материалу корпуса

Металлическая печь на дровах для отопления дома

В зависимости от материала изготовления печка на дровах бывает:

Чугунной. Теплоемкость корпуса и его способность аккумулировать тепловую энергию обеспечивают эксплуатацию устройства в качестве вспомогательного отопления. Для отвода продуктов сгорания предназначен гофрированный дымоход или рукав. Чугунный агрегат для длительной поддержки температуры оснащается системой воздуходува.
Металлической. Нержавеющий металл сокращает сроки нагрева воздуха в комнате. При покупке стоит ориентироваться на толщину стенок – тонкие очень быстро остывают. Конструкции с толстыми швами меньше подвержены растрескиванию.
Кирпичной. Выстраивается в качестве основного источника тепла, оснащается дымовыводной трубой змеевидной формы. Несмотря на длительное время нагревания, кирпич может удерживать тепловую энергию на протяжении нескольких часов.

В зависимости от конструкции дымохода

Внешний дымоход для печи

Дымоходная труба выводит продукты сгорания и по способу монтажа бывает внутренней и внешней. В первом случае находится вне помещения и отличается хорошей тягой. Внешние системы не выводятся через крышу и применяются для эстетических целей.

По типу конструкции можно выделить несколько разновидностей дымоходов:

Стенной. Нижняя часть совмещена с фундаментом стены. Дымоотвод выполняется из кирпича.
Коренной. Обустраивается на отдельном основании у наружной стены, оснащается кирпичным или керамическим вкладышем.
Сэндвич. Однослойная труба имеет вид насадки, быстро монтируется на камин или печь.
Коаксиальный системы Шиндель. Двухтрубная конструкция, которая противоточным способом нагнетает воздух и отводит продукты сгорания.

По типу конструкции

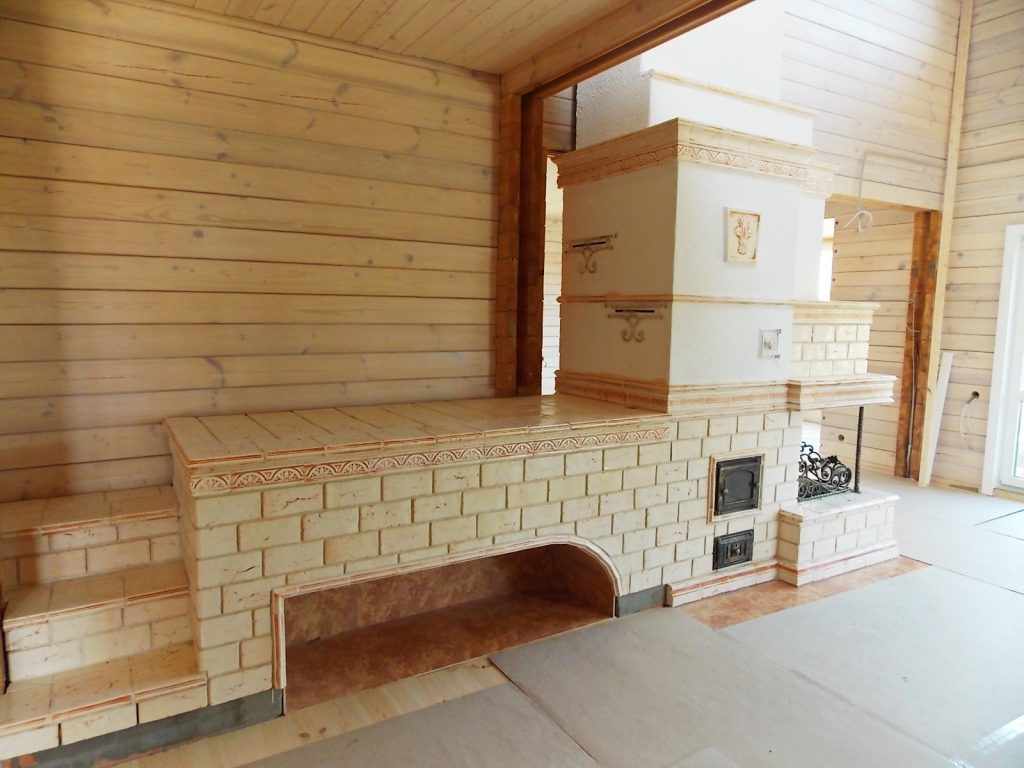

Кирпичная печь с лежанкой

Подовые надежные печи работают на дровах и предназначены для отопления дома любой квадратуры. По конструкции различают несколько типов устройств.

Печка с закрытой каменкой подходит для монтажа в саунах или банях, если у нее имеется специальный отсек для закладки камней. Каменка нагревается конвекционным способом или при помощи открытого пламени. Водный контур представлен резервуаром с патрубками.

Русские печи изготавливаются из кирпича, оснащаются спальным местом – лежанкой. Топочный отсек находится под лежанкой, плита – рядом с топкой. Регулировка интенсивности обогрева осуществляется через поддувало. Русская печь работает на большом количестве топлива и качественно прогревает помещение более 40 м2.

В зависимости от зоны расположения в помещении можно подобрать камины:

Угловые. Модели со встроенным или пристроенным дымоходом выносятся во внешний угол. Прямоугольные или квадратные отличает широкий каминный подиум с нишей для топлива.
Пристенные. Задняя часть конструкции находится около стены. Размер основания в среднем составляет 75х125 см, что подходит для гостиных комнат в небольшом доме.
Островные. Выстраиваются на отдельном фундаменте в больших комнатах. Выполняют функции зонирования и обогрева.

По функциональному назначению можно подобрать печь-камин для бани на дровах или конструкцию с варочной поверхностью.

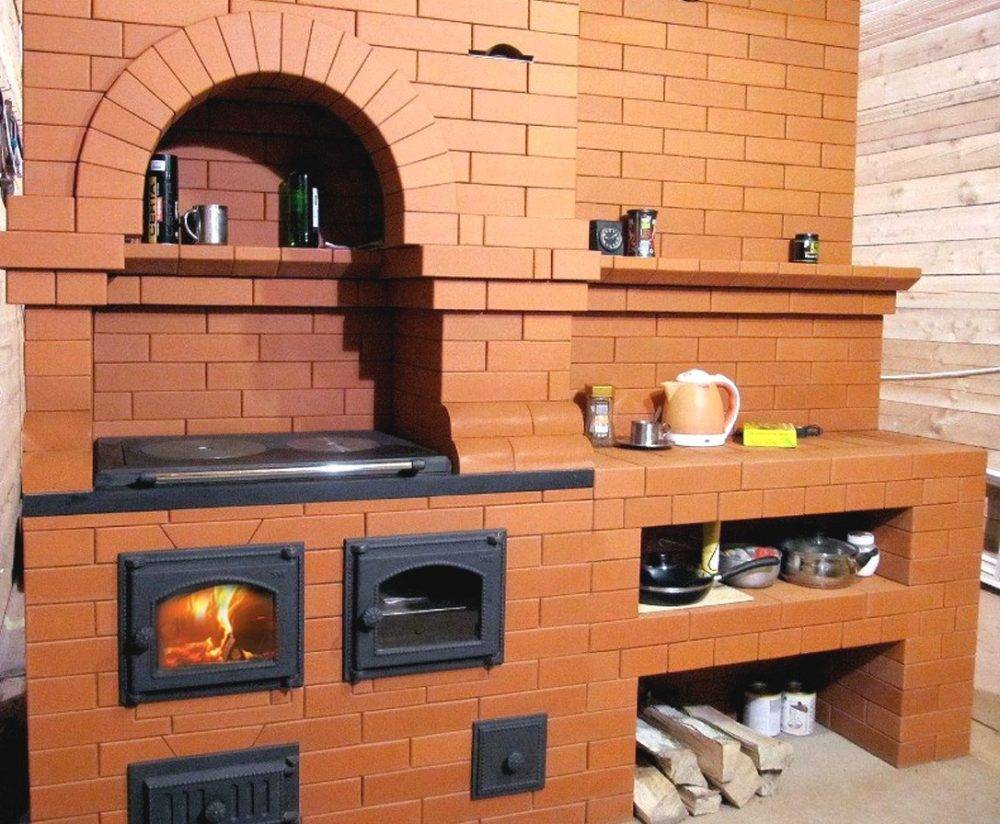

Печь-шведка для отопления дома и приготовления пищи

Шведские печи отличаются задним выносом дымохода, классифицируются по типу сечения на несколько видов:

Вертикальный. Дымовыводной канал с 2-3 коленами и дверкой для очистки.
Горизонтальный. Выведен горизонтально, имеет от 2 изгибов и равномерно прогревается.
Колпаковый. Теплые воздушные массы задерживаются в 2-3 камерах, щиток равномерно греется.

Продолжительность сгорания топлива

Печь или камин с системой длительного горения функционирует по способу дожига пиролизных газов, но модели на дровах также делятся на несколько видов:

С водяным контуром. Качественно прогревают большие помещения, поскольку водяной тип контура подключается на радиаторы отопления.
Без контура. Оснащаются камерой дожига и пластинчатым дефлектором. Первичные воздушные массы разжигают топливо, вторичный воздух подается в камеру дожига.

Система длительного горения позволяет эксплуатировать печь при одной закладке на протяжении 3-8 часов.

Особенности конструкции

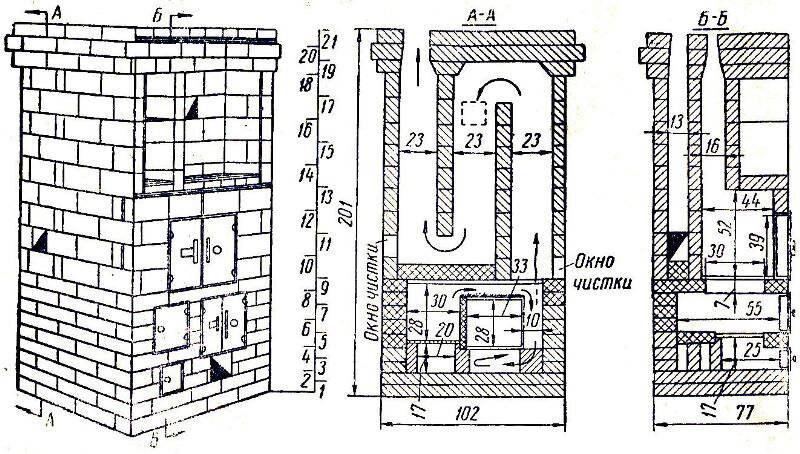

Классическая шведская печь, изображенная на схеме в разрезе, состоит из следующих элементов:

топливник и расположенная под ним зольная камера;
чугунная варочная поверхность;
духовой шкаф, устанавливаемый на одном уровне с колосниками;
над плитой устроена ниша для сушки вещей, при желании может разделяться на несколько малых отсеков – печурок;
система вертикальных каналов (дымооборотов) занимает всю заднюю часть отопителя.

Есть 2 непременных атрибута, по которым шведку можно безошибочно отличить от других конструкций, встречающихся в интернете и технической литературе. Во-первых, эта печь не бывает без духовки, а во-вторых, всегда имеет в задней части сеть из 3 дымооборотов.

Традиционная печь-шведка работает так: при горении дров в топке инфракрасное тепло от пламени передается варочной плите, а от нее – воздуху помещения. Другая часть теплоты вместе с продуктами горения, пройдя вертикальную перегородку, омывает корпус духового шкафа, а затем через проход в нижней части устремляется в канальную систему. Там дымовые газы делают 3 оборота, нагревая сплошную кирпичную кладку задней стенки, и выбрасываются наружу через дымоход.

Передняя ниша, расположенная вверху, получает тепло с 2 сторон – снизу от плиты и сзади от дымооборотов. Благодаря такому распределению и развитой системе теплового отбора у дымовых газов КПД отопительного агрегата достигает 60%. Устройство и порядок строительства классической шведки смотрите в видеоролике:

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топлива	Влажность 12%	Влажность 25%	Влажность 50%
Тополь	1856	1448	636
Пихта	1902	1484	652
Ель	2088	1629	715
Берёза	3016	2352	1033
Дуб	3758	2932	1287
Осина	2181	1701	747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВт	Размеры трубы, мм
до 3,5	140х140
3,5–5,2	140х200
5,2–7,2	140х270
7,2–10,5	200х200
10,5–14	200х270
свыше 14	270х270

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд. Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Схема порядовки отопительно-варочной печи шведки с духовкой
