Конструкция и устройство банных печей Ермак

С баком навесным, встроенным, без бака, с водяным контуром или без

Печи не только генерируют пар. Они способны использовать свою тепловую энергию для получения горячей воды. Конструктивно это выглядит следующим образом:

нагрев воды происходит от стенок топочной камеры в закрепленном на печке навесном баке;
горячая вода скапливается в вынесенном в моечную комнату баке, циркуляцию в водяном контуре обеспечивает теплообменник, расположенный внутри камеры сгорания дров или в непосредственной близости от нее.

В первом случае следует учесть при выборе банного устройства потери на нагрев бака. Они довольно существенные. Пример модели из линейки с навесным баком — Ермак 3D (30 кВт).

Во втором случае бак следует устанавливать выше верхнего края печи с расстоянием от нее не более 2,5 м. Это облегчит циркуляцию воды. Модель с водяным контуром в качестве примера — Ермак 36 Сетка Люкс (чугун).

Обзор всех существующих навесных и выносных баков используемых в работе с печами Ермак показан в следующем видео. Ассортимент баков по объему колеблется от 35 до 100 литров. Самый большой 100-литровый бак устанавливается на подставке, в отличие от других, имеющих крепление к стене.

Модельный ряд

Модели электрокаменок отличаются мощностью 12, 16, 20 и 30 Вт в зависимости от размера помещения

В модельный ряд от компании Ермак входит оборудование трех категорий: печи для бани, водонагревательные приборы и электрокаменки. Агрегаты для бани или русской сауны отличаются друг от друга по эксплуатационным характеристикам и типам рабочих модулей. Каменки представлены в открытом и закрытом вариантах, по разновидности корпуса все приборы делятся на кожух-конвекторы и печи-сетки.

Первый вариант идеально подходит для финской сауны, поскольку способен максимально быстро нагревать воздух в режиме сухого обогрева. Второй выбирают для русской бани, поскольку такие устройства имеют низкий уровень конвекции и нагревает помещение медленнее, при этом дольше сохраняя тепло. В список банных печей марки включают модификации следующих типов:

12 ПС. Печи имеют небольшие размеры и подходят для маленьких бань. Печь Ермак серии 12 отличается хорошей тепловой передачей и может работать на различных видах топлива с максимальным уровнем нагрева.
16. Компактные и малогабаритные приборы, рассчитанные на обогрев крупных помещений. Их часто используют в банях с большими площадями, где необходимо равномерно прогреть все пространство.

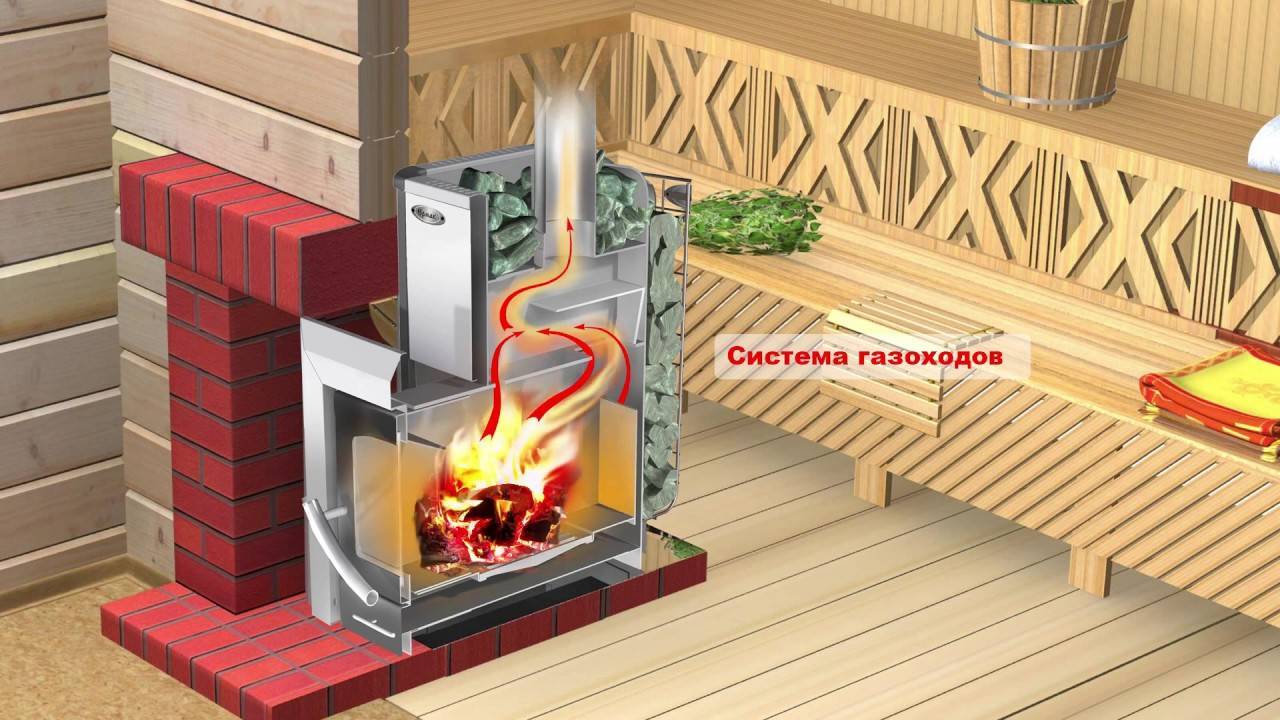

20 стандарт. Печи оснащаются двухпоточной газоотводной системой и топками глубиной до 55 мм. Их вес и объем водяных баков могут существенно различаться, поэтому выбирать нужную модификацию стоит с учетом масштаба помещения.
30. Такие устройства имеют большой вес, объем и мощность. Благодаря простой конструкции несложно проводить монтаж каменки или теплообменника. При наличии такой печи стоит создавать открытую парилку в бане по причине высокого уровня влажности и дымоходы размером не менее 60-65 мм.

Малогабаритные варианты лучше выбирать тем, кто хочет экономно расходовать топливо и ищет печь компактного размера, не доставляющую проблем в обслуживании и во время монтажа. Комбинированные модели идеально подходят для тех, кто не планирует использовать дрова в качестве топлива. Электрокаменки – лучший выбор покупателей, ищущих приборы, способные максимально быстро и бесшумно прогревать помещение.

Плюсы и минусы разных конструкций

В зависимости от обстоятельств отдельные достоинства могут перевешивать недостатки. Понятно, что если бак расположен на печи или пристроен сбоку, то из этого следует три неприятные вещи:

постоянный нагрев воды приведет к образованию пара, но это будет не тот разогретый свыше 100 градусов пар, который зовется легким – тот получают только с перегретых камней. А из емкости будет валить обычный тяжелый пар, от которого в парилке тяжело находиться.
использовать нагретую воду для мытья проблематично, если парная не совмещена с парилкой. Придется носить горячую воду в моечную и мыться так, как предки мылись).
у баков, пристроенных на боку печи нагрев происходит хуже всего, потому что стенки печи прогреваются не так сильно, как верх или дымоход. Плюс еще стенка самого бака со временем потеряет теплопроводность из-за накипи, а стенка печи – из-за окалины. Поэтому вода прогревается плохо, внизу остается холодной, ее надо перемешивать вручную.

Однако есть и достоинства у подобных конструкций – их легко заливать водой именно потому, что емкость расположена не высоко. Но это если нет холодного водоснабжения тоже. В противном случае плюс нивелируется.

Кстати! Чем больше площадь соприкосновения емкости с водой и печи, тем быстрее нагрев. Но не всегда к этому стоит стремиться – зачем вам клубы тяжелого пара в непрогретой бане?

Конечно, возможность устроить душ с любого бака у вас все-таки есть. И, хоть печники и не советуют пользоваться насосом, принудительная циркуляция жидкости в системе спокойно заберет воду хоть с наставного, хоть с приставного бака. Главное – не забывать подливать.

Сами мы считаем оптимальной систему, в которой резервуар крепится на дымоходе. А будет это большой бак или теплообменник – зависит от того, как вам привычнее или удобнее мыться. Ну, или от того, будет в системе насос или нет.

Фото: теплообменник самоварного типа

Однако и у оптимальной системы есть свои недостатки. В частности, торговцы признаются, что соединение бака и трубы на входе внизу может сильно страдать от перегрева, например, в ситуации, когда вода наливается уже после растопки печи. Тогда шов расходится и надо заваривать. Другой недостаток – это выгорание трубы при сильном разогреве печи.

Обращайте внимание и на размеры заливного отверстия. У одних резервуаров оно большое, это даже откидная крышка, а у других – маленькое круглое. Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!

Все-таки вам придется заливать десятки литров, а также время от времени мыть бак изнутри!

На заметку! Печь вообще не стоит топить на пределе ее возможностей. Это сокращает срок службы металла, который неизбежно окисляется и превращается в окалину, а потом она осыпается и остаются дыры. Нижний кусок дымохода тоже прогорит, если так топить. Если не хотите подобного, вставьте внутрь кусок черной трубы из конструкционной стали нужного диаметра. Она и часть тепла заберет, и прочности конструкции добавит.

Полезное видео

В этом ролике объясняется подробнее про укрепление дымохода обрезком трубы:

Больше узнать о недостатках навесного и крепящегося на дымоходе резервуара можно из следующих видеороликов:

https://www.youtube.com/watch?v=S5TRvRjgmLs

Модели банных печей на дровах: с баком и теплообменником

Сейчас компания выпускает на рынок дровяные печи двух разновидностей:

с навесным баком, который крепится вверху самого устройства. Здесь вода нагревается напрямую от стенок камеры сгорания;
с теплообменником, встроенным в топку и выносным баком. В этом случае бак соединяется с теплообменником системой труб и размещается на стенке парной или в моечном отделении. Его емкость может быть 40, 55 или 65 л в зависимости от выбора покупателя.

Фото 1. Банная печь Ермак с выносным баком для воды, закрепленным на соседней стене и соединенным с печь двумя трубами.

Бак объемом 65 л исполняется в двух вариантах, для установки на полу или для подвешивания на стену.

Особенности. Модели, укомплектованные простым стеклом, маркируются литерой С. На наличие панорамного стекла указывает маркировка ПС. Навесной бак для подогрева воды обозначается литерой Б. Набор дополнительных элементов может меняться по желанию заказчика.

В линейку отопительных приборов входят 4 модели, каждая рассчитана на обслуживание парной определенного объема. Цифра в названии указывает номинальную тепловую мощность печи (например, Ермак 20 имеет мощность 20 кВт).

Ермак 12 и 16

Ермак 12 рассчитана на прогревание стандартной парной объемом от 6 до 14 м3. Поэтому модель пользуется спросом у российских покупателей.

Линейные размеры:

глубина топки — 500 мм;
длина всей конструкции — 595 мм;
ширина — 395 мм, если есть панорамное стекло, то увеличивается до 445 мм;
высота — 685 мм.

Ермак 16 подходит для обслуживания помещений 8-16 м3 в русских банях или финской сауне.

Принцип конструкции «Свободная трансформация» позволяет добавлять опции по мере роста запросов хозяина (например, установка навесного или выносного бака для воды, декоративной рамки-накладки на выбранный тоннель или экран-конвектор).

Внимание! Печь для бани Ермак 16 имеет в комплекте конвективный кожух и каменку с ограждающей сеткой. А у модели Ермак 16ПС присутствуют круговое решетчатое ограждение, заполненное камнями и дверца загрузочной камеры с панорамным стеклом

Ермак 20 и 30

Ермак 20. Еще одну популярную разновидность выбирают владельцы бань с объемом парного отделения от 12 до 24 м3. Габариты у печей с мощностью 20 кВт следующие:

длина — 805 мм, при этом топочная камера — 550 мм;
ширина — 540 мм;
высота — 915 мм.

В топочную камеру укладываются довольно длинные поленья до 580 мм. При желании можно перевесить дверцу на другую сторону. Конструкция имеет высокий коэффициент полезного действия и гарантию производителя на 3 года.

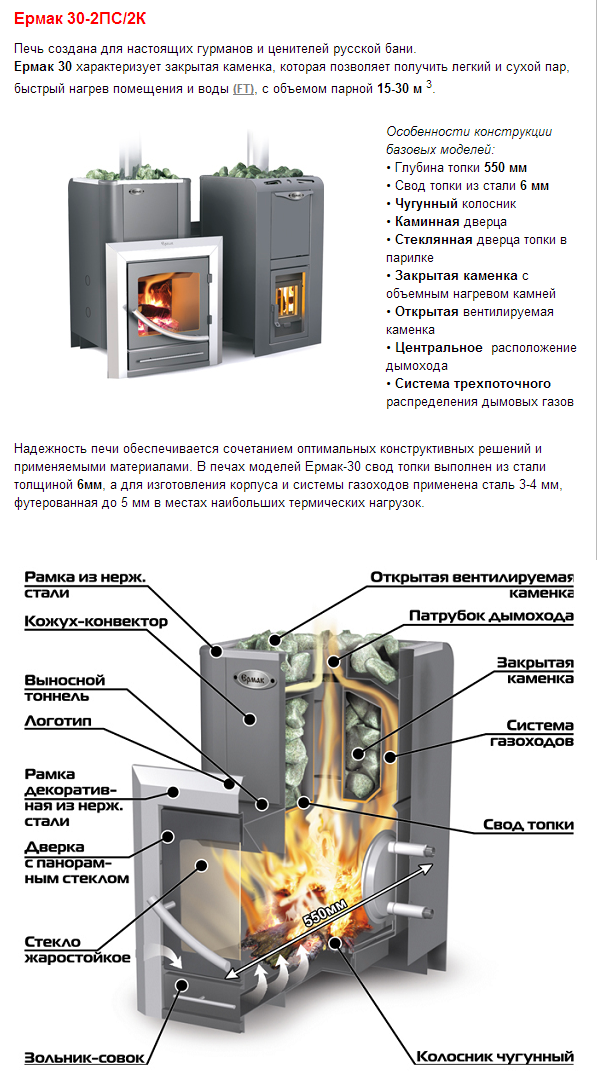

Ермак 30 — самая мощная печь в линейке, прогревает помещения от 15 до 30 м3. Но она также очень массивная и тяжелая. Дымоход к ней требуется более широкий, с диаметром 130 мм. Возможно применение двух видов каменки: открытая предназначена для получения влажного пара, закрытая — для сухого. Вес камней в первом случае составляет 40 кг, во втором достаточно 25 кг. Допускается монтаж теплообменника с любой стороны.

Справка. Бак для воды, а также сетку с камнями можно купить отдельно, уже после установки печи на постоянное место.

Кирпичная или металлическая печь?

Перед тем как установить в баню печь, нужно решить, какая лучше: кирпичная или металлическая. Конечно, лучший вариант для бани – это установка кирпичной печи. Она делается с дымоходом и располагается в парилке. Кирпичная печь топится из парилки, но лучше, если из соседнего помещения. Однако установить такую печь без серьезного уровня соответствующих знаний, подготовки и опыта вам не удастся. Метод кладки банных печей кардинально отличается от технологии строительства агрегата для обогревания дома. Неправильно построенная печь будет создавать эффект сырого тяжелого пара. Помимо этого, вам придется потратить достаточно много денег на приобретение специальной глины и огнеупорного кирпича.

Поэтому лучше, проще и выгоднее всего установить металлическую печь. Она обладает множеством преимуществ:

незначительной площадью;
быстрым прогревом;
небольшим весом, ввиду чего такую печь можно установить на облегченный фундамент, что дополнительно сокращает затраты.

Такой агрегат можно установить самостоятельно, даже без особых навыков в подобных делах. Металлическое отопительное оборудование можно установить не в парной, а в другом помещении, что делает посещение бани намного удобнее и комфортнее. Конструкция возможна без получения дополнительных разрешений, она легко и быстро монтируется, обладает высокой безопасностью и надежностью.

Правила эксплуатации банной печи Ермак

Чтобы увеличить длительность безремонтного использования оборудования, рекомендуется придерживаться ряда правил:

до того, как приступить к растопке, необходимо убедиться в герметичности стыков и присутствии тяги: нужно открыть канал дымохода и приблизить к камере зажженную спичку. Пламя должно отклониться от вертикали,
оптимальная интенсивность заполнения топки – не более чем на ¾ за раз, притом размеры твердого топлива должны быть такими, чтобы его можно было без труда уложить как поперечно, так и продольно,
процесс сжигания должен быть контролируемым, каменку нельзя нагревать до покраснения,
чтобы снизить количество образуемой сажи, каждая третья либо четвертая топка должна сопровождаться закладкой сухой осины либо другой лиственной древесины,
дважды в год необходимо производить профилактический осмотр камней.

Время от времени следует вынимать камни и очищать внутреннюю поверхность каменки с помощью мягкой ветоши с моющим раствором. Так будут вовремя удалены пыль, продукты парообразования.

Воду нужно залить до того, как приступить к растопке печи. Если заполнять теплообменник после начала сжигания топлива, велик риск повреждения коммуникаций.

Характеристика печей Ермак

Модельный ряд выпускаемых печей для бани Ермак представлен четырьмя основными видами:

дровяные;
газово-дровяные;
электрические;
длительного горения.

Дровяные, или твердотопливные. Топятся обычно дровами, как наиболее дешевым и широко распространенным топливом. Лучшая порода – береза, осина, ольха. Смолистыми дровами (сосна, ель) топить не желательно по двум причинам. Во-первых, от них мало жара, во-вторых, в дымоходе образуется большое количество сажи.

Газово-дровяные. Эти печи топятся как твердым топливом, так и газом. Идеально подходят для регионов, где имеются затруднения с древесиной.

Электрические. Используются в основном для нагрева воздуха в саунах. Экологически чистые, безопасные в эксплуатации, так как оборудованы автоматикой управления нагревом. Не требуют сооружения дымохода.

Печи длительного горения. В основном широко применяются для обогрева жилых и вспомогательных помещений. В банях с парилкой использовать нерационально.

В зависимости от модели печи способны прогревать помещения различного объема. Температура нагрева достигает 110ᵒ С за очень короткое время (1-2 часа). Более подробная характеристика модельного ряда продукции «Ермак» представлена в таблице.

Таблица. Характеристики печей на твердом топливе

Освоен выпуск отопителей 50 серии, которые способны обогревать помещения объемом до 50 м³.

Необходимо отметить, что корпус всех печей изготовляется из металла толщиной 6 мм. Смотровое устройство в дверце делается из самоочищающегося стекла. Экран-конвектор и бак для воды, которыми оснащаются все базовые модели сменные. Наличие изменяющегося по длине предтопочного тоннеля позволяет выводить топливник за пределы помещения, в котором установлена печка.

Печка для бани Ермак 16

Данная конструкция отличается от предыдущей 12-й модели печи для бани размерами топочной камеры и габаритами корпуса. Все остальные детали и элементы практически однотипны. Если верить многочисленным высказываниям владельцев и отзывам, банная печь ермак 16 считается оптимальным выбором для домашней бани.

Вес печи в «сухом» состоянии составляет всего 50 кг или 45 кг, в зависимости от материала корпуса. К этому нужно добавить засыпку каменки 40-45 кг и навесной бак на такой же вес кипятка. В итоге получается, что масса раскаленного материала в парилке бани составит более 100 кг. Этого уже достаточно для того, чтобы уверенно держать температуру воздуха от 80оС до 40оС в течение 2-3 ч.

К сведению! Увеличенная масса конструкции печи гарантированно высушивает не только помещение парилки, но и весь конденсат, собирающийся на встроенном змеевике печи или навесном баке.

Если печь Ермак 16 чистится и сушится после каждой топки, то срок службы можно уверенно продлить на 20-25% от 10 лет, гарантированных производителем. Понятно, что если пользоваться печью и не уделять ей должного внимания, то камера топки прогорит за 3-4 года.

Газовая горелка для печи Уралочка

Чтобы универсальные газо-дровяные банные печки Уралочка 20 могли работать на двух видах топлива, в комплектацию входит горелка укомплектованная автоматикой САБК-Т. Горелка позволяет печке работать в полностью автоматическом режиме при условии подключения к природному газу.

Какие особенности горелки можно выделить?

Розжиг запальника выполняется вручную с помощью пьезоэлемента.

Автоматическое отключение работы горелки в случае аварийной ситуации: недостаточного давления в системе, утечки газа, нарушения силы тяги, случайного тушения пламени запальника.

Регулировка рабочих режимов — горелка позволяет автоматически поддерживать температуру в парной от + 70°C до +120°C градусов, что дает возможность использования оборудования, как для сауны, так и русской бани. Регулирование увеличения или уменьшения нагрева осуществляется в ручном режиме с помощью механического управления.

Преимущество работы на природном газе заключается в точной регулировке необходимых температур, избегая перегрева помещения, что создает комфортные условия для посещения бани.

В базовую комплектацию не входит выносной бак. Если планируется использовать теплообменник, накопительный резервуар можно приобрести дополнительно. Время нагрева воды можно уменьшить одновременным использованием сразу двух водяных контуров (заказываются индивидуально).

Перевод печи Уралочка с газа на дрова

Отопление парной печкой на газовом топливе более экономичный вариант, к тому же дающий возможность полной автоматизации процесса. Переоборудовать печку достаточно просто. Для этого потребуется:

Снять топочную дверку со стеклом (входит в базовую комплектацию).

Установить на место дверцы горелку. Зафиксировать устройство с помощью болтов.

Подключить газовый шланг к патрубку.

Выполнить пуско-наладочные работы.

Процесс переоборудования можно выполнить и в обратную сторону. Снять газовую горелку и поставить топочную дверку на место. Чтобы было не видно примыканий, в конструкции используется специальная окантовка.

Устанавливая газовую горелку для печи Уралочка, необходимо получить разрешение на эксплуатацию. Необходимые требования относительно использования горелки от газа необходимо уточнить в Газовой службе.

Скачать: Уралочка Ермак — инструкция пользователя.pdf

Преимущества банной газовой печи Уралочка от компании Ермак очевидны, это:

Универсальность оборудования.

Экономичность — топить природным газом приблизительно в 2 раза выгоднее по сравнению с твердым топливом.

Возможность автоматизации процесса.

Если учесть, что конструкция печи тщательно продумана, а при производстве используется высококачественная легированная или нержавеющая сталь, становятся понятны все преимущества приобретения оборудования. Печка Уралочка для тех, кто в первую очередь ценит комфорт.

Банные печи

Ни один русский человек не мыслит жизнь без бани. Так же как ни одна баня не может существовать без горячей каменки. Банная печь это основа всей бани. Только от нее зависит, получит ли человек истинную пользу и ни с чем не сравнимое блаженство, или просто помоется теплой водой.

Испокон веков на Руси использовались каменки, сложенные из кирпича.

Современная печь-каменка в бане

Они не потеряли актуальность и в наши дни. Наряду с достоинствами у них имеется ряд недостатков:

требуют большого количества топлива (дров);
длительное время прогрева;
сложность возведения (монтажа);
нужен жесткий контроль за пожарной безопасностью.

Правда, эти основные недостатки с успехом компенсируются легким и приятным паром с длительным остыванием.

Но наука и прогресс не стоят на месте. Широкое распространение в 20 столетии получили банные печи Ермак. В широкой линейке отопительного оборудования можно легко выбрать вариант,

Банные печи Ермак

который наиболее полно соответствует вашей бане. Несколько десятков моделей печей с изумительным дизайном удовлетворяют любые запросы. Их топка может осуществляться как дровами, так и газом. Кроме того, имеются модели, где нагрев осуществляется электроэнергией.
