Как перенести розетку в квартире своими руками

Варианты соединений

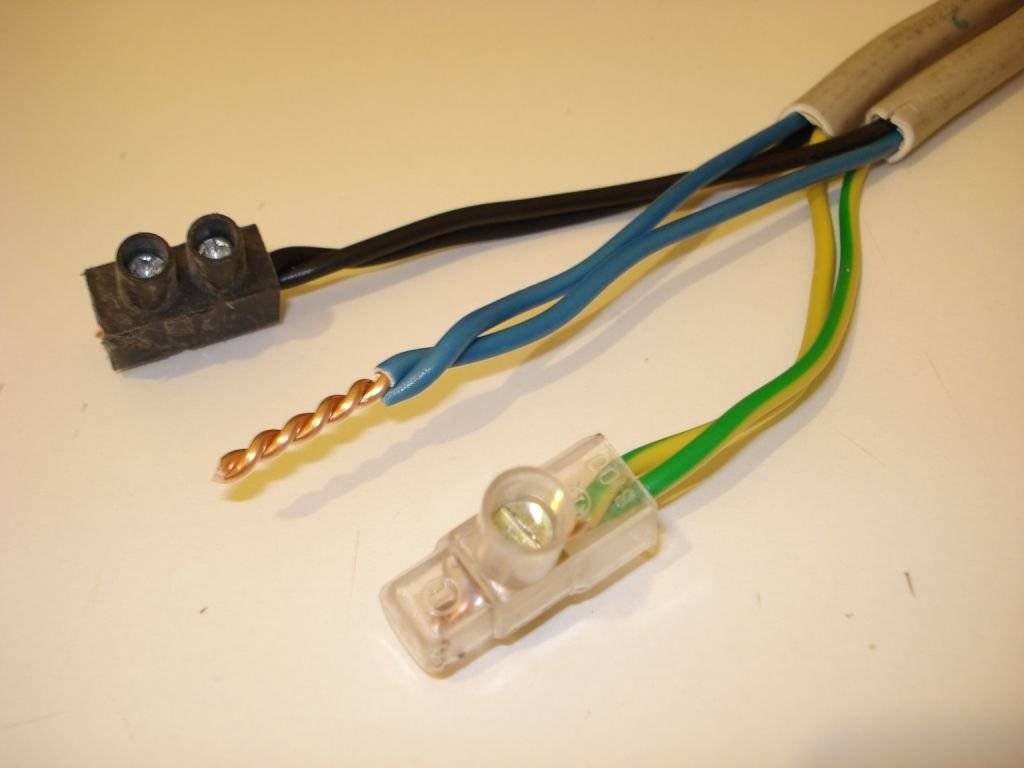

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Процесс штробления различными инструментами

Молоток и зубило

Весь процесс разбивается на небольшие сегменты. Вначале зубилом намечаются углубления по краям штробы на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается часть стены в глубину. Далее можно продолжить снимать верхний слой по намеченной линии и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сразу. С помощью этих инструментов практически нереально сделать штробу, если стена бетонная.

Перфоратор

Используются при этом две насадки с широким и коротким буром и лопатка. Вначале по всей длине линии, которой намечено расположение борозды, проделываются отверстия глубиной 25 мм на расстоянии примерно 10-15 мм друг от друга. После этого лопаткой выполняется устройство штробы. Главное при этом не ставить лопатку поперек линии штробы, чтобы не отколоть лишний кусок стены или штукатурки. В результате получится штроба необходимой глубины и ширины, однако внешний вид будет не очень привлекательным. Штробление перфоратором самый быстрый и чистый процесс.

Болгарка, угловая шлифмашинка

При использовании болгарки, следует приобрести алмазный диск, только так можно будет нормально и без проблем проштробить бетон или кирпич, да и в случае со штукатуркой процесс будет идти легко. Вначале проделывается два параллельных надпила вдоль всей намеченной линии с расстоянием между ними равным необходимой ширине штробы. Далее можно с помощью перфоратора или зубила выбрать весь материал между надрезами до необходимой глубины. Собственно поэтому весь процесс практически идентичен предыдущим способам за исключением того, что в результате штроба получается значительно ровнее

Это очень важно, особенно если необходимо минимизировать повреждение штукатурки или отделки стен

Во время работы болгаркой будет производиться очень большое количество пыли, и очень скоро вся комната будет ею заполнена. Для решения этой проблемы можно использовать пылесос, лучше промышленный. Потребуется второй человек в качестве помощника, который будет удерживать всасывающую трубу поближе к месту среза.

Штроборез

По существу штроборез является логичной модификацией варианта с болгаркой. В этом устройстве уже предусмотрена возможность установки двух режущих алмазных кругов с регулировкой расстояния между ними. Оба круга закрыты специальным кожухом, который полностью перекрывает место контакта со стеной. Регулировкой положения кожуха можно изменять глубину, на которую будет производиться прорезка стены. В большинстве случаев кожух также снабжен специальным отводом для установки всасывающей трубы от пылесоса.

Благодаря всему описанному, получается идеально ровные и параллельные срезы, а производится штробление стен без пыли. После прорезки по краям штробы опять-таки необходимо перфоратором выбрать лишний материал. Недостатком такого способа является сама цена инструмента. Она слишком высока для использования в домашних условиях.

Варианты соединений

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Подготовительный этап

Прежде чем взяться за инструмент, надо нарисовать план разводки и педантично продумать расположение всех необходимых выходов проводки, выключателей, розеток и точек освещения. Схема нужна для того, чтобы впоследствии при проведении поточного ремонта не повредить уже скрытые коммуникации. Её рисуют специальным карандашом прямо на плоскости, а потом фотографируют или переносят на бумагу, и сохраняют до следующего ремонта. Параллельные каналы, как правило, вырезают над полом или под потолком, а перпендикулярные проводят непосредственно к запланированным точкам подключения и выходам проводов. При этом надо расположить штробы так, чтобы новая проводка не пересеклась со старой. Глубину канала определяет толщина кабеля, но она не может быть меньше 3–4 см. Чтобы защитить помещение от пыли, завесьте двери старыми простынями, а вещи затяните плёнкой.

Важно! Старую проводку перед началом работ надо обесточить, а трубы водоснабжения перекрыть. Для поиска скрытой проводки используйте специальный детектор

Розетка мешает – нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?

Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.

Суть наших действий состоит в следующем:

  • розетку со старого места убираем совсем;
  • подключаем к старым проводам новые, которые пойдут к новой розетке;
  • новые провода прокладываем в пластиковом кабель-канале;
  • новую наружную розетку устанавливаем подключаем в нужном месте;
  • старую установочную коробку с подключением закрываем крышкой.

Приступаем.

Как уложить кабель и подключить клеммы

Кабель помещается в нишу и закрепляется через каждые пять сантиметров хомутами. Коробку распределения вскрывают и отсоединяют проводник кабеля от провода прежней розетки. Бывшая линия подвергается демонтажу.

Если старая штроба вскрыта, ее заполняют шпаклевкой. Дальше устройство погружается в коробку и фиксируется болтами. Пустоты недопустимы! Иначе впоследствии розетке грозит выпадение. Также необходимо, чтобы жилы плотно прилегали одна к другой. Поэтому метод скручивания здесь не подойдет. Лучше установить колодки, клеммы с пружинами или колпачки.

Дальше подрозетник необходимо прочно закрепить на поверхности. Для бетонной поверхности применяют шпаклевку. Если поверхность гипсокартонная или деревянная, “стакан” закрепляется лапками с распорками.

Возможные варианты переноса розетки

Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.

Прокладка новой линии

Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.

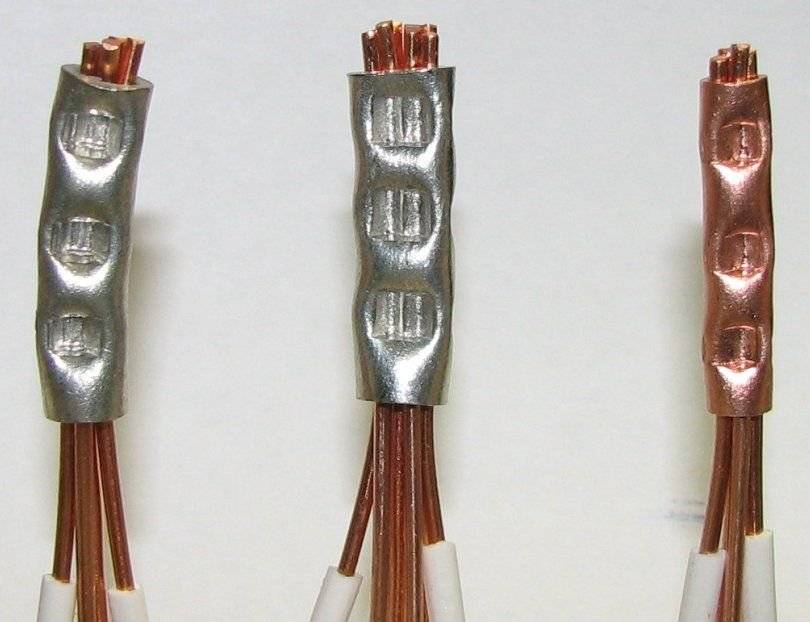

Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.

Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.

В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.

Наращивание провода

Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.

В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

Нарастить электрический провод можно, используя один из следующих способов:

  • Скрутку.
  • Сварку или припой.
  • Клеммники.
  • Пружинные клеммы.
  • Болтовое соединение.

Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.

Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.

При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.

Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.

Плинтуса и багеты

Один из традиционных способов спрятать проводку. С момента ее появления в наших домах это стало вторым утилитарным предназначением плинтусов (что снизу, что сверху). Современные плинтуса, конечно же, намного более приспособлены для этой функции:

  • они выполняются из негорючего пластика;
  • они имеют достаточный внутренний объем, чтобы вмещать в себя сразу несколько разного вида проводов;
  • в их конструкционную идеологию входит возможность демонтажа. Т.е. предусмотрена их установка на кронштейнах, которые уже капитально крепятся к стене или полу;
  • они обладают всей линейкой сопровождающей фурнитуры (типа уголков, состыковок, переходов, заглушек и т.д.)

Деревянные плинтуса в этом плане менее удобны, да и их огнестойкость наталкивает на определенные опасения. Однако в некоторых случаях такие плинтуса существенно выигрывают у пластиковых:

Достаточно обработать деревянный плинтус специальным составом, придающим древесине противопожарные свойства, и такая деталь не то, что не загорится, она даже пламя не будет поддерживать, будучи брошенной в откровенный костер.

Плинтус, выполненный из дорогих пород дерева, обладает сразу двумя достоинствами:

Наконец, трудно себе представить, чтобы стены, которые покрывают панели из натурального дерева, были по периметру отделаны пластиковыми плинтусами.

Багеты повторяют особенности плинтусов за одним исключением. Если в отделке помещения присутствует молдинг (и багет – его составная часть), то это несъемный элемент декора, и проводка, проложенная по такому каналу, навсегда останется недосягаемой.

Дом дому рознь

Несмотря на то что все дома, при строительстве которых использованы стеновые панели обобщенно называют панельными, их конструктивная основа может быть разной.

  • Бескаркасные.
  • Каркасной.
  • Панельно-каркасной.

В зависимости от основы различается и участие стеновых панелей к восприятию вертикальных нагрузок.

  • Несущие т. е. воспринимающие собственный вес, нагрузку вышестоящих этажей и крыши.
  • Самонесущие воспринимающие только собственный вес.
  • Навесные – это когда вес стен переносится на каркас здания.

Различия панельных домов

Наверное, самым показательным примером, насколько могут различаться панельные дома, будет сравнение двух серий таких зданий 1-464 и 1-335.

Несмотря на внешнее сходство и одинаковые годы застройки (50–70 прошлого века), дома этих серий имеют существенные различия.

Картинка из серии, “найдите разницу”. Внешне дома похожи, но на самом деле, слева дом из серии 1-335, а справа дом из серии1-464. Конструктивная основа этих серий имеет принципиальное различие. У домов серии 1-464 перекрёстно-крестовая схема. У домов серии 1-335 каркасно-щитовая. Поэтому сделать реконструкцию дома серии 1-355, относительно несложно, а как то переделать дом из серии 1-446, практически невозможно.

Дома серии 1-464

В основе домов серии 1-464 заложена перекрестно-стеновая схема. Говоря проще, все внутренние стены квартиры в доме этой серии воспринимают нагрузку вышерасположенных этажей.

Дома серии 1-335

Относятся к каркасно-щитовой группе. На самом деле, плиты перекрытия пк в таких домах частично всё-таки опираются на стеновые панели, но только на наружные. Внутренних несущих стен, перегородок в квартирах домов этой серии нет.

Что следует подготовить, чтобы заменить розетку в квартире

Замена розетки своими руками не может обойтись без инструментов. Об их наличии следует побеспокоиться заблаговременно, чтобы не отвлекаться по ходу выполнения данной работы. К таким инструментам, в первую очередь, относятся:

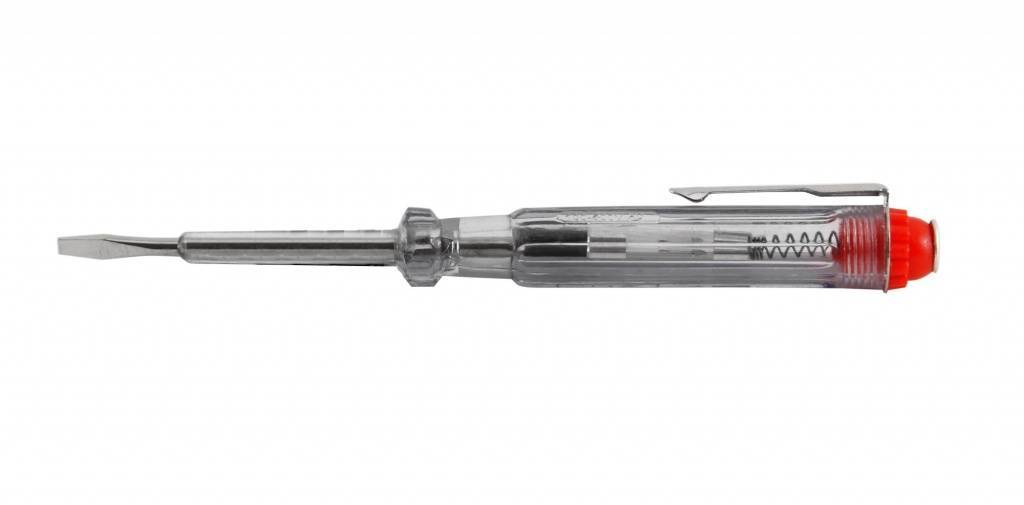

индикаторная отвертка. Очень удобны при замене розеток индикаторные отвертки марки VIRA;

  • отвертка обычная. Целесообразно заранее запастись как плоской, так и крестообразной моделью;
  • плоскогубцы, необходимые для удержания отдельных элементов;
  • кусачки для перекусывания проводов;
  • нож для удаления изоляции.

Раздумывая о том, как поменять розетку со старой на новую, следует учесть, что эта работа будет сопряжена с выполнением некоторых дополнительных операций, для которых потребуются:

  • дрель со сверлом по бетону;
  • зубило с молотком;
  • подрозетник размером, соответствующим габаритам розеточного узла;
  • гипс либо другой аналогичный ему состав.

Инструменты и главные способы штробления

Для более эффективного выполнения задачи важен правильный выбор инструмента, исходя из имеющегося материала стен.

Специфика использования:

  1. Выполняем разметку.
  2. Выставляем глубину и режем.
  3. Убираем лишний материал перфоратором или хорошим зубилом и молотом.

Перфоратор с различными насадками (штробер, лопатка и бур) или ударная дрель. Подходит для работы с кирпичной, простой или армированной бетонной стеной. Недостатки метода — повышенный шум, неровные края каналов и необходимость постоянно увлажнять место сверления.

Описание процесса:

  1. Размечаем место будущих желобов.
  2. Вставляем бур нужного размера и делаем множество отверстий.
  3. Меняем бур на лопатку и соединяем все отверстия между собой в режиме удара.

Болгарка с алмазными и универсальными дисками. Инструмент годится для любых перегородок. Из дополнительных приспособлений понадобится зубило, молоток и перфоратор. Плюсы — высокая скорость и аккуратность штробления, минусы — огромное количество пыли, затраты на алмазные диски. Если внутренняя часть армированная, то рекомендуется использование универсального диска. При попадании на арматуру он гарантированно не выйдет из строя.

Описание действий:

  1. Делаем разметку будущих полос.
  2. Прорезаем две параллельные линии.
  3. Далее с помощью перфоратора или зубила выбиваем внутренность канала.

Зубило и молоток. Если выбор пал на зубило, то рекомендуется использовать конструкцию с пирамидальным или лопаточным острием из хром-ванадиевой или же хром-молибденовой стали. Но даже с самым лучшим инструментарием способ будет весьма трудоёмким, а процесс долгим. Исключение составляют пеноблоки или гипсовые перегородки.

Описание метода:

  1. Делаем углубления на одну-две ширины грани.
  2. Устанавливаем зубило поперёк штробы и вбиваем с помощью молотка в стену на 7 мм.
  3. Проходим по борозде ещё раз, увеличив её на ту же глубину.

После окончания работы готовые борозды необходимо очистить от пыли и прогрунтовать. Затем в углубление следует поместить провода, зафиксировать их алебастром или дюбель-хомутом и аккуратно зашпаклевать.

Заделка штроб в стене

Итак, чем заделать штробу в стене? Сначала штраба обязательно обрабатывается грунтовкой для лучшего сцепления будущей штукатурки. В противном случае штукатурка ляжет на строительную пыль внутри штрабы и не схватится с поверхностью. Затем поверхность штрабы увлажняется, чтобы такие материалы как пенобетон или кирпич не забрали из раствора очень много влаги. Иначе раствор усохнет прежде чем схватится и возникнут трещины. Лучше всего для заделки штробы использовать обычную гипсовую штукатурку. Её наносят движениями под углом 45 градусов к штробе- тогда она хорошо заполнит все поверхности и стенки штробы.
