Выбор изделий для предохранения от обратной тяги
Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое
Непосредственно в магазине обращают внимание на следующие моменты:
- Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
- Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
- Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.
Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия. Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально. Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.
Установка приточного клапана на пластиковое окно
Клапаны, предназначенные для применения в уже установленных окнах, могут монтироваться одним из двух способов:
С фрезеровкой
Фрезеровкой называют вырезание отверстия в элементах оконного блока.
Инструменты и материалы:
- дрель, укомплектованная сверлами диам. 5 и 10 мм;
- электролобзик;
- напильник;
- нож строительный;
- специальный шаблон, предназначенный для разметки отверстия под клапан
- герметик.
Работы выполняются в такой последовательности:
- При помощи шаблона на внутренней и наружной поверхностях створки наносят контуры отверстия под клапан. Эту операцию проще выполнять на снятой створке.
- По нанесенному контуру просверлить несколько отверстий диаметром 5 мм. Делать это лучше изнутри – тогда клапан будет удобнее устанавливать.
- Теперь сверлом на 10 мм нужно рассверлить выполненные отверстия.
- Промежутки между отверстиями нужно срезать электролобзиком, так чтобы получился проем под клапан. Края проема нужно зачистить и выровнять напильником.
- Далее к створке саморезами прикручивают монтажную планку клапана (ее нужно «сажать» на герметик).
- В наплавке рамы вырезают электролобзиком паз (его контуры также размечаются по шаблону). Края обрабатываются напильником.
- Снаружи на раму прикручивают впускной блок клапана с козырьком, также сажая его на герметик.
Остается установить на место створку и, проверив на всякий случай положение отверстий в ней и раме, прикрепить клипсами и защелками регулирующий блок клапана к монтажной планке.
Без фрезеровки
Потребуются канцелярский нож, отвертка с крестообразным профилем и линейка.
Вот что нужно сделать:
- Открыв створку, срежьте канцелярским ножом часть уплотнителя на раме.
- Теперь вместо удаленного участка нужно приклеить прокладку из комплекта приточного клапана.
- Установите в паз, предназначенный для фиксации уплотнителя, 3 заглушки – тоже из комплекта. Элемент в форме юбки должен быть направлен вниз.
- К верхней части створки прикрепите клапан, так чтобы его кронштейны были направлены в сторону окна. Изделие фиксируется саморезами.
- В имеющийся между кронштейнами паз установите уплотнитель.
Готово. Воздух будет поступать через щель между уплотнителем на раме и клапаном.

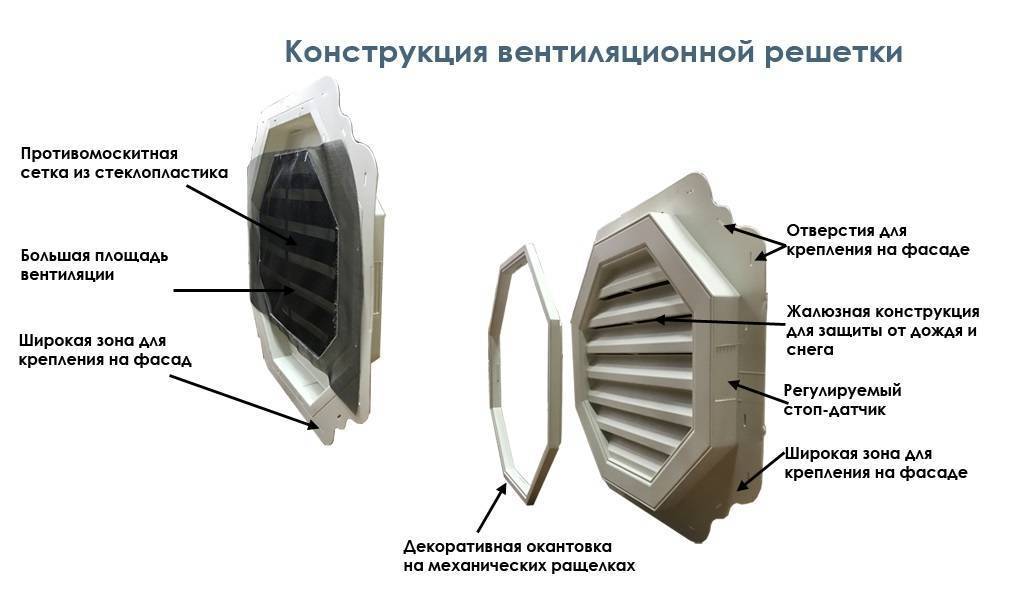

Конструкция
Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.
Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.
Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери
Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.
Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.
Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод
Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.
Способы регулирования клапана для ПВХ окон
Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.
Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.
Рис. 12. Автоматически регулируемый клапан.
Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.
Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.
Вентиляционные решетки с обратным клапаном – конструкция и схема применения
Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:
- Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
- Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
- Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.
Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.
Схема действия запорного клапана совместно с вытяжным устройством
В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход. Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей. В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.
Пример монтажа проветривателя с перфорацией
Клапан под перфорацию желательно монтировать в верхней части окна. Сложность работы заключается в необходимости фрезеровки рамы – здесь не обойтись без специального оборудования и навыков работы с электроинструментом.
Проведение подготовительных работ
Планируя врезку клапана, необходимо учитывать некоторые моменты:
- монтаж вентиляционного устройства лучше выполнять на снятой створке;
- установка проводится в теплое время года;
- при пропиливании отверстия надо работать аккуратно, чтоб не повредить уплотнитель на створке.
Створка снимается с петель, устанавливается в наклонном или вертикальном положении.
С рамы убирается часть фурнитурной обвязки (ножницы и угловая передачу), снимаются ответные планки – они могут помешать фрезеровке
Список необходимых инструментов
Для монтажа «приточника» понадобятся:
- электродрель и сверла (диаметр – 5 мм и 10 мм);
- мелкозернистый напильник;
- электролобзик;
- шаблон для разметки отверстий;
- силиконовый герметик.
Подготовить паз получится и без шаблона, однако с ним работать проще. Сделать шаблон можно самостоятельно из фанеры или оргалита.
Поэтапный ход установки и крепления
Весь процесс установки приточного клапана подразделяется на несколько этапов:
Этап 1. Разметка. На вертикальный выступ надеть шаблон и отметить место врезки прибора.
Этап 2. Фрезеровка створки. Сверлом большого диаметра высверлить несколько отверстий в ряд и соединить их при помощи лобзика. Повторить операции на наплаве рамы.
Оконные камеры, открытые в процессе фрезерования, надо заполнить герметиком – это предотвратит попадание влаги и появление свиста при циркуляции воздуха
Этап 3. Установка монтажной планки и клапана. Тыльную сторону планки обработать герметиком, приложить деталь к створке и зафиксировать саморезами.
Внутренний блок вентиляционного устройства установить к раме и защелкнуть крепежи на планке. Проверить ровность и прочность расположения клапана
Этап 4. Монтаж козырька. С внешней стороны рамы закрепить защитный козырек саморезами. Стык между деталями обработать герметиком. При установке желательно использовать страховку.
Этап 5. Завершение монтажа. Фурнитурную обвязку установить обратно на место и навесить створку на петли. Выставить на вентиляционном устройстве режим проветривания.
Для чего нужна оконная вентиляция
Любое здание, будь это жилой дом или общественное учреждение, в обязательном порядке оснащаются вентиляционными системами. Они позволяют установить и поддерживать во внутренних помещениях комфортный для человека микроклимат. Без нормально функционирующей вентиляции невозможно обеспечить приток свежего, насыщенного кислородом, воздуха. В результате атмосфера внутри здания насыщается углекислым газом, становится спертой.
Также вентиляция отвечает за удаление излишков влаги, концентрирующейся в виде паров во внутренних объемах помещений. Сырость, наполняющая воздух в комнатах, конденсируется на внутренних конструкциях дома. Это приводит к образованию плесени и гнилостных грибков, постепенно разрушающих строение и вызывающих у жильцов заболевания органов дыхания.
Во избежание этих проблем, еще на этапе проектирования будущего строения предусматривают организацию вентиляционной системы. Она может быть либо принудительной, когда ток воздуха создается вентиляторами, либо естественной, самотечной. В любом случае конструкция вентсистемы предусматривает наличие вытяжной и приточной частей.
В многоквартирных домах в большинстве случаев применяется естественная вентиляция. В процессе строительства внутри конструкции прокладывается единая на все этажи вентиляционная шахта, открывающаяся в каждую квартиру вытяжными вентканалами. Наличие отдельных конструкций приточной вентиляции чаще всего в проекте не предусмотрено. В многоквартирных домах она носит неорганизованный характер, когда приток свежего воздуха осуществляется через неплотности в деревянных окнах и дверях квартиры.
Рекомендуем ознакомиться: Как сделать ерш для чистки дымохода своими руками?
Но в последнее время жильцы старых многоэтажек в массовом порядке производят замену окон с деревянными рамами на пластиковые, а в новостройках стеклопакеты устанавливаются уже с самого начала. Такие оконные конструкции обладают неоспоримыми преимуществами — долговечностью эксплуатации, высокой степенью шумоизоляции и герметичностью.
Но эта герметичность самым негативным образом сказывается на работе внутриквартирной вентиляции. Из-за перекрытия путей притока воздуха снаружи, возникают проблемы и с тягой в вытяжных каналах.
Как результат, с удалением отработанного воздуха возникают проблемы. Внутри квартиры скапливается углекислый газ, канцерогенные вещества от приготовления пищи, пары влаги. Это самым отрицательным образом влияет на здоровье жильцов. В домах, где установлены газовые варочные плиты, неработающие вентсистемы могут стать причиной критической концентрации пропана, что чревато взрывом дома. Устранить проблемы с чрезмерной герметичностью оконных систем позволит организация приточной вентиляции в пластиковых окнах.
Принцип действия
Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.
Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.
Монтаж решетки вентиляции
Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.
При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.
Как сделать эффективную вентиляцию — общие принципы
При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.
А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.
Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.
Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.
Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.
https://www.youtube.com/embed/GmZfECTTKRU
Мембрана
Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.
От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.
Данные клапаны не следует ставить для мощной вытяжки и при сильной обратной тяге.
Самые распространенные клапаны, подходят для большинства вытяжек, устанавливаемых в кухнях многоквартирных домов.
Жалюзи
Широкое распространение получили воздушные клапаны в виде жалюзи. Принцип работы гравитационный – без давления воздуха в трубопроводе лепестки висят в вертикальном положении, закрывая канал от обратной тяги.
Решетки выполняются стандартных размеров. В отличие от одностворчатых вариантов, створки меньших размеров легче открываются для выходящего потока воздуха и легко закрываются при обратной тяге.
Применяются такие лепестковые модели, как правило, на выходе вентиляционных систем на улицу. Система жалюзи изготавливается из металлических пластин, более устойчивых к перепадам температур.
Недостатками являются вероятность появления коррозии со временем, когда сотрется покрытие, и больший вес по сравнению с пластиком.
Не применяются без вытяжных устройств!
Бабочковые
Клапаны в виде бабочки включают в себя две шторки и закрываются под влиянием установленных в них пружин. Эти решетки можно ставить в различных положениях, при выборе заранее проверяют работу пружин под воздействием давления воздуха. В более инновационных вариантах можно менять силу пружин. Нужно учитывать, что бабочковые устройства работают лишь в системах с вентилированием принудительного типа и непригодны для схем с натуральной тягой.
Лепестковые
Лепестковые варианты имеют строение, схожее с гравитационными аналогами. В них стоят клапаны в виде жалюзи, работа которых основывается на принципе гравитации. При наличии нескольких створок такие приборы функционируют гораздо лучше. Клапаны на них можно ставить только по всей площади либо на одно отверстие.
Решетки из пластмассы
Несколько слов о монтаже
Эти пластмассовые конструкции крепятся непосредственно в гнездо воздушной шахты штатными металлическими креплениями. Благодаря высокой прочности крепежных элементов, вентиляционные решетки для воздуховодов надежно фиксируются в гнезде. Кроме того, их можно закрепить и саморезами, на стене из гипсокартона, а также на деревянную или оштукатуренную бетонную стену. Для этого в конструкции делается «потай», после чего шляпки шурупов можно задекорировать.
Существуют еще несколько распространенных способов их крепления на отверстия воздуховодов. Одним из вариантов можно считать крепление, с помощью деревянных реек или плинтусов. Этот способ имеет «право на жизнь» в деревянных домах или на стенах, отделанных деревянной рейкой. Также некоторые умельцы сажают эти защитные элементы на клеящий состав. В качестве него годятся «жидкие гвозди» или любой монтажный клей. С помощью специального инструмента, состав наносится по периметру всего пластикового элемента и крепко прижимается. Спустя некоторое время, это изделие «намертво» приклеивается к вентиляционному гнезду.
Уход за вентиляционным клапаном
Два раза в год клапан нужно чистить от пыли. Насколько загрязнен воздух, настолько и велико количество пыли и грязи, оседающих на клапане.
Пыль на решетке наружного козырька легко убирается пылесосом, а поверхность корпуса просто протрите влажной тканью.
В случае если в комнате, рядом с окном ведутся какие-то ремонтные работы, корпус клапана прикройте. Это защитит его от пыли.
Вентиляционный клапан на ПВХ-окно – полезное приобретение, которое позволит без проветривания поддерживать должный микроклимат в комнате. Это устройство просто устанавливается, чаще всего управляется автоматически, и служит достаточно долго при правильном использовании.
Методы установки
Крепится вентиляционная решетка к поверхностям, которые должны иметь максимальную ровность. Зазоры здесь не уместны. Поэтому сам монтажный процесс начинают только после проведенного ремонта помещений.
Внимание! Выбирается этот элемент в соответствии с сечением вентканала. То есть он должен полностью закрывать проем так, чтобы осталось достаточно места для крепежных изделий
Существует несколько способов монтажа.
Крепление шурупами или саморезами
крепление шурупами
Перед тем как установить вентиляционную решетку, ее разбирают. То есть с рамы снимают ребристую часть.
- Теперь корпус прикладывают по месту установки и через монтажные отверстия, к примеру, в стене делают отметки маркером или карандашом.
- Раму откладывают в сторону и по меткам с помощью дрели делают отверстия, куда затем вставляют пластмассовые дюбели.
- Прикладывают к стене рамку и крепят ее саморезами.
- Устанавливают фасадный элемент.
С помощью клея
Монтажная технология та же самая, как и в предыдущем методе. Просто вместо шурупов используют клеевой состав. Обычно это «жидкие гвозди». Клей наносят на заднюю поверхность кромки рамы, по всему периметру.
Прикладывают последнюю по месту расположения, удерживают требуемое время руками, чтобы клей прихватился. Затем вставляют фасадную часть.
Этот способ крепежа хорошо подходит, если отделка поверхностей помещения была сделана из прочного материала: керамическая плитка, ламинат, дерево, моющиеся обои.
Закрепление плинтусом или штапиком
способ закрепления плинтусом или штапиком
Этот вариант монтажа вентиляционных решеток используют, если они изготовлена из древесины. Не самый простой метод, потому что здесь штапик или плинтус являются как бы обрамлением воздухораспределителя.
Некоторые мастера поступают просто, упрощая технологию. Они используют один из двух предыдущих вариантов монтажа. А затем по периметру делают рамку из плинтуса или штапика, формируя декоративную рамку. Оба последних элемента можно «посадить» на клей или закрепить саморезами с небольшими по размерам шляпками.
С пружинным прижатием
В конструкцию некоторых моделей производители устанавливают два подпружиненных распорных элемента. Они располагаются на противоположных сторонах решетки. Их задача – под действием пружины встать в первоначальное положение.
Способ установки прост:
- перед тем как крепить вентиляционную решетку, пальцами распорные элементы сжимают так, чтобы они зашли внутрь за края корпуса;
- устройство вставляется в отверстие вентканала;
- пальцы отпускают распорки, которые под действием пружин давят на стенки воздуховода;
- крепление получается прочным и надежным.
Приборы для вентиляции со встроенными обратными клапанами
Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.
Вытяжные вентиляторы с обратным клапаном
Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.
Схема устройства вентилятора
В вентиляторах могут быть установлены три вида клапанов:
- с ручным или автоматическим управлением;
- на пружинах;
- механические (изменяющие направление лепестков по давлением воздуха).
Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.
Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:
На что следует обратить внимание при покупке прибора:
- мощность вентилятора;
- форму обратного клапана;
- уровень шума;
- уровень энергопотребления;
- оформление.
Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час
Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.
Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.
Вентиляционная решетка с обратным клапаном: устройство и назначение
Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.
Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток
Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.
Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.
Тройники с обратным клапаном и их применение
Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.
Так выглядит тройник для вентиляции
Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.
Применение обратного клапана на вытяжке
Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?
Есть два варианта: без тройника или с тройником.
В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию. Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.
Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном
Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.
Вытяжка с тройником
Виды регулируемых решеток
Существует несколько видов классификации, основываясь на которых, можно выбрать оптимальную для себя конструкцию.
Так как вентиляционная решетка с жалюзи – это конечный элемент всей системы, в первую очередь следует рассмотреть классификацию по месту монтажа.
По месту монтажа относительно улицы
Исходя из места установки, их подразделяют на:
Внутренние. Устанавливаются в месте выхода вентиляционных труб во внутренние помещения. Такие устройства должны регулировать как силу, так и направление потока.
Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.
Наружные. Устанавливаются на воздуховоды снаружи здания. Они должны обладать повышенной износостойкостью, а также быть устойчивы к воздействию влаги и низкой температуры.
Важно понимать, что на них могут оказывать воздействие не только неблагоприятные факторы внешней среды. В некоторых случаях на них устанавливают обогрев, чтобы исключить образование льда.. Переточные
Переточные
Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания
Переточные. Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания.
По месту установки в доме
Напольная вентиляция
Фронтальные модели. Их устанавливают в чердачных помещениях или мансардах. Характерное отличие – расширенная декоративная окантовка.
Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы
В этом случае важно обеспечить защиту от грызунов, поэтому часто используется металлическая регулируемая конструкция
Размер и форма строго регламентированы. Такой тип выпускается только в форме прямоугольника с размерами сторон 15,24 × 37,5 см.
Дверная вентиляция. Работает по принципу обратного клапана.
Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.
По специфике монтажа
Щелевая потолочная вентиляция
Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:
Вытяжные и приточные вентиляционные регулируемые решетки накладного типа. Устанавливаются без ограничения в любых помещениях. Регулировка потока осуществляется с помощью ламелей.
Устанавливаемые на кухне. В них обязательно наличие обратного клапана для предотвращения распространения неприятных запахов.
Щелевые. Основное их достоинство – незаметность. Их монтируют под потолком или скрывают декоративными деталями интерьера.
Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.
В зависимости от места установки, к изделиям предъявляют различные требования.
По материалу изготовления
Существует также классификация по материалу, из которого изготовлены изделия:
Алюминиевые. Отличительные характеристики – небольшой вес и высокая прочность. Однако в процессе эксплуатации они темнеют. Довольно высокая стоимость также не является преимуществом. Для улучшения внешнего вида на такие изделия наносят декоративное покрытие.
Стальные конструкции. Самые прочные из всех, предлагаемых в магазинах. Они хорошо подходят как для внешней, так и для внутренней установки.
К недостаткам следует отнести подверженность окислению. Этого недостатка лишены изделия из нержавеющей стали. Однако такие изделия значительно дороже.
Пластиковые регулируемые вентиляционные решетки. Самые популярные материалы: полистирол и ПВХ. В основном используют внутри помещений, хотя возможна и установка на улице.
Они легкие и дешевые, но со временем теряют привлекательный внешний вид. Также на них начинают образовываться микротрещины. Из-за этого срок эксплуатации изделия небольшой.
Деревянные. Используются в декоративных целях. Если в интерьере преобладают изделия из дерева, то другие материалы будут выглядеть нелепо. Чаще всего применяются при строительстве бань и саун.
По конструкции
Решетки также подразделяют и по конструкции:
- Изделия с жалюзи (бывают регулируемые и нерегулируемые).
- Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.
По форме вентиляционные регулируемые жалюзи могут быть круглыми и прямоугольными. У круглых выше эффективность работы, но прямоугольные легче устанавливать.
Выбор места установки
Выбрать место установки обратного клапана правильно, можно только при соблюдении ряда требований:
- при заборе отработанного воздуха в одном месте, независимо от того, соединено оно с шахтой или выходит на улицу, достаточно поставить на входе один клапан;
- при разветвленной системе вытяжной вентиляции — имеется несколько самостоятельных вытяжек или окон одного канала — поступают так: на каждую точку забора устанавливается обратный клапан. Такое техническое решение предотвращает перенаправление потоков воздуха, особенно при наличии активной вытяжки на кухне. Для подстраховки в частных домах и коттеджах ставят дополнительный обратный клапан на выходе — предотвращает опрокидывание тяги при сильном ветре;
Клапан-жалюзи для установки на выходе вентиляции.
- в квартирах обратный клапан устанавливается на стену, в коттеджах допускается установка на потолок. Такие требования объясняются необходимостью регулярного обслуживания устройства — заслонка должна легко открываться/закрываться, а жировой налет с пылью мешают;
- ставить на приточно-вытяжную вентиляцию обратный клапан лучше в квартире, исключая малейшую вероятность замерзания заслонки.
Наличие разных схем вентиляции не позволяет в данной статье более подробно рассмотреть вопросы размещения обратного клапана на кухне, ванной комнате, туалете. Для этого требуется отдельный материал.
Уход и обслуживание за клапаном для ПВХ окна
Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.
Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.
В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.
Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.
Рис. 14. Уход за вентиляционным клапаном.
