Делаем естественную вентиляцию в загородном доме своими руками

Типа вентиляции

Прежде всего, стоит разобраться в двух разновидностях воздухообмена. Он может быть естественным или принудительным. Каждому варианту присущи определенные преимущества и недостатки, так что давайте рассмотрим их поподробнее.

Естественный воздухообмен

Естественной называется вентиляция, которая не требует установки какого-либо оборудования, предназначенного для стимуляции движения воздуха. Проще говоря, воздушные массы ведут вполне самостоятельную жизнь. Для вывода отработанного воздуха предусмотрены вентиляционные шахты — проще говоря, прорубленные в потолке и стене каналы, выходящие на крышу.

Воздух, побывавший в доме, становится теплым. Как известно всем из школьных уроков физики, в этом случае он начинает подниматься вверх. На это и рассчитаны вентиляционные каналы, вход в которые размещен в верхней части помещения. Воздушные массы доходят до них естественным путем, а далее следуют по шахте вверх, выходя из трубы на улицу.

С этим все ясно. Но как известно, количество ушедшего из дома воздуха должно как-то восполняться. И вот тут подстерегает проблема. Выше уже было подробно рассказано о том, что современные стены и стеклопакеты делают жилище настоящей крепостью, в которую враг, может быть, и проникнет, а вот свежий воздух — точно нет.

Проблему можно решить двумя способами:

• проветривание. Как это делается, все, казалось бы, знают — если в доме стало душно, нужно открыть окно. На самом деле, когда наступает духота, ваш мозг уже начал уставать и испытывать кислородное голодание. Допускать этого не следует, поскольку часто повторяющиеся подобные ситуации могут серьезно навредить здоровью. Например, это чревато мигренями — довольно неприятными состояниями, от которых сложно избавиться. Так вот, чтобы не доводить себя до кислородных голоданий, вам нужно делать проветривание не по факту наступления духоты, а с определенной периодичностью — каждые три часа. Продолжительность процедуры составляет 15 минут. Проблема в том, что далеко не в каждой семье есть человек, который согласится сидеть дома целыми днями, чтобы периодически открывать окно. Как правило, большинство людей работают, поэтому по вечерам им приходится возвращаться в жилище с застоявшимся воздухом,
• использование приточного клапана. Это простейшее оборудование является прекрасной альтернативой проветриванию. Приточный клапан устанавливается либо в окно, либо в стену. Состоит он, по сути, из воздуховода, по которому и циркулируют воздушные массы. Оборудование сделано таким образом, что его установка никак не влияет на возникновение сквозняков или изменение температуры в жилище. Таким образом, отпадает необходимость постоянно открывать окно — через приточный клапан свежесть и кислород поступают непрерывно.

Но даже применение приточного клапана не способно решить главную проблему естественной вентиляции. Речь идет о низкой интенсивности воздухообмена. Дело в том, что он, независимо от метода поступления свежего воздуха, зависит от некоторых внешних факторов. В первую очередь, от температуры воздуха снаружи и внутри помещения.

Для обеспечения хотя бы относительно нормальной скорости воздухообмена необходимо, чтобы на улице было холодно, а в доме жарко. Чем меньше разница температур, тем медленнее происходит воздухообмен. А что же тогда происходит летом, когда на улице и в помещении одинаково жарко? Да ничего. Воздухообмена просто нет, или же он есть, но на таком уровне, что толку никакого.

В принципе, для маленьких домов естественная вентиляция может более-менее подойти — там небольшой объем воздуха, смена которого занимает не так уж много времени. Но поскольку сегодня речь идет о двухэтажных сооружениях, этот вариант отметаем сразу по описанным выше причинам.

Принудительный воздухообмен

А вот этот способ — тот самый, который подходит для рассмотрения в качестве применения в частном доме любой этажности. В данном случае на циркуляцию воздуха влияет использование специального оборудования, которое устанавливается либо в шахту, либо на крышу, либо в одно из нежилых помещений — например, на мансардный этаж. Также бывают отдельно стоящие устройства, о которых будет рассказано чуть ниже.

Выбор системы

Чтобы установить в доме эффективную систему вентиляции, при ее выборе нужно учитывать два фактора:

•  материал, из которого будет строиться дом;
•  уровень чистоты окружающей среды.

Если дом расположен далеко от города и построен из дерева, самана или же кирпича, то затраты будут минимальными. Также нужно учесть тот факт, что если дом будет большой площади в несколько этажей, то система воздуховодов простой быть не может.

Еще одним не менее важным фактором можно считать финансовые возможности. Даже самая обычная система вентиляции потребует определенных финансовых затрат. Так или иначе, качество стоит немалых денежных средств. Несмотря на такое положение дел можно выбрать оптимальное соотношение цены и качества. Для этого необходимо привлечь специалиста, который сможет справиться с поставленной задачей.

•  естественная;
•  принудительная (механическая);
•  смешанная.

Чтобы выявить все положительные и негативные стороны каждого типа систем необходимо их детальное рассмотрение.

Нормативные требования к воздухообмену

Вентиляция должна быть обеспечена уже на этапе проектирования дома. Рекомендуется, чтобы как независимые подрядчики, так и заказчики строительных бригад были знакомы с правилами строительства (СНиП).

Не всем гастарбайтерам можно доверять; за большинством из них необходимо тщательно следить.

Проектирование системы вентиляции деревянного дома является очень важным этапом строительства, только таким образом можно избежать многих ошибок и сэкономить на дополнительных финансовых затратах в будущем. Неправильно спроектированная вентиляция в бревенчатом или балочном доме легче поддается разработке, но способы решения проблемы будут значительно сокращены.

СНиП № 41-01-2003, регламентирующий принципы построения систем вентиляции и отопления, устанавливает нормы скорости циркуляции воздуха в здании и в его отдельных помещениях:

• для гостиных, салонов, спален – 30 м3/ч;
• для кухонных и ванных комнат, где влажность высокая, стандарт 50 – 70 м3/ч;
• для подсобных помещений стандарт составляет 15 м3/ч.

Независимо от типа вентиляционной системы, она должна обеспечивать номинальный объем.

Задача дизайнера – выбрать тип, который будет соответствовать требованиям. Также необходимо немедленно указать оборудование и рассчитать площади воздуховодов, если они будут использоваться.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

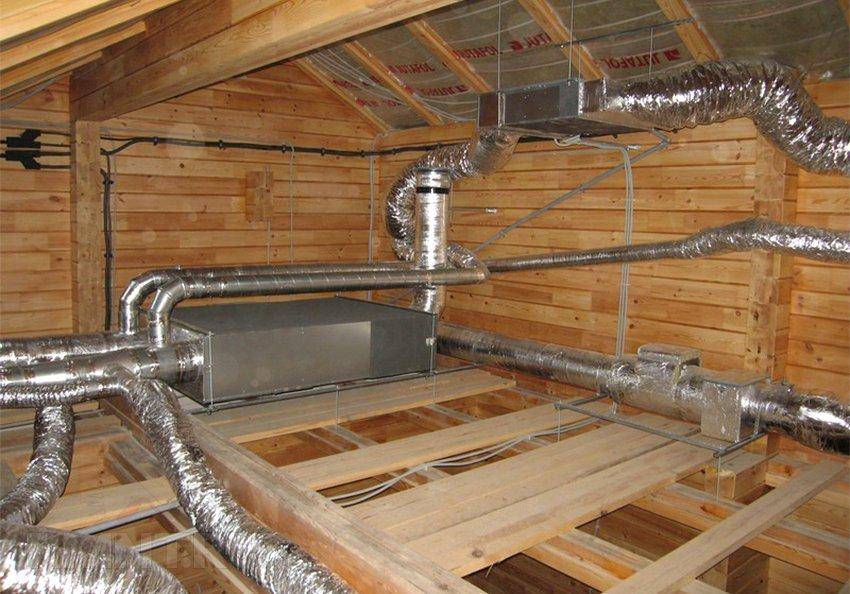

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-150С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

• дорогостоящее оборудование;
• наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
• центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

https://youtube.com/watch?v=mXe4jrrfR0U

Зачем нужна вытяжка в частном доме с печью или камином

Если печь или камин используются в доме не как элемент декора, а выполняют свои прямые обязанности — отапливают помещение, нужно позаботиться о естественной вентиляции в двойне. Для полного сгорания топлива необходимо достаточное количество окислителя (в данном случае кислорода). При его нехватке топливо будет сгорать не полностью, выделяя при этом угарный газ, который будет попадать в жилое помещение. Приятного и полезного в этом, естественно, мало.

Устройство вентиляции в доме с камином

Если притока воздуха не будет хватать, то в теплое время года можно распахнуть окно — этого будет достаточно. Зимой такой фокус вряд ли пройдет, поэтому еще на стадии строительства желательно провести под полом трубу непосредственно к печи или камину, через которую будет поступать необходимое количество воздуха.

Для организации вытяжки чаще всего прибегают к услугам экспертов, эта статья ориентирована на мастеров, которые планируют осуществить монтаж своими руками. Далее рассмотрим основные рекомендации по построению такой вентиляции, часто стречающиеся проблемы и недостатки.

Естественный воздухообмен

Вытяжная вентиляция в деревянном доме собственными руками – трудоемкий процесс, требующий определенных знаний. Существует несколько типов вентиляции. Один из них естественный. Предполагается, что воздух поступает в дом через щели в оконной и дверной системах. Чтобы воздух выходил эффективно, необходимо позаботиться о путях его выхода. Для этого установите воздуховоды. Современные строительные технологии значительно усложняют процесс естественного поступления воздуха в здание. Для создания условий свободной циркуляции потоков воздуха в помещениях дома в дверном полотне сделаны отверстия (декорированные решетками). Сильная вытяжка обеспечивается большой длиной канала.

Установка вентиляции естественного типа

При естественной вентиляции самые теплые массы поднимаются вверх по специальным каналам, расположенным вертикально. Как сделать вентиляцию своими руками? Оснащение системы естественного действия – это самая дешевая и одновременно самая эффективная задача, которую вы можете легко выполнить самостоятельно.

Работа начинается в подвале, потому что именно туда поступает свежий воздух снаружи. Во время строительства стены дома оборудованы специальными небольшими отверстиями для обеспечения потока воздуха.

Для обеспечения лучшей тяги свежий воздух подается с северной стороны. Входное отверстие в канал питания спроектировано на уровне первого этажа.

Устройство

Полная естественная вентиляция в деревянном доме собственными руками внутри помещений обеспечивается зазорами, специально оставленными под внутренней дверью, равными 1,5-2 см. Или установка вентиляционных решеток в дверь. Теплый воздух случайным образом направляется в выхлопные трубы. В каждом помещении сделайте воздуховод в зоне потолка и замаскируйте отверстия в стене декоративными решетками.

Вытяжные каналы должны быть установлены над крышей. Воздушные каналы должны быть оснащены специальными заглушками или заслонками для регулирования скорости воздухообмена.

Чтобы избежать эффекта обратной тяги во время сильных порывов ветра, вентиляция в деревянном доме предусматривает установку отдельных вентиляционных каналов для каждого помещения. Это означает, что кухня, спальня и ванная комната должны быть оборудованы собственными вентиляционными каналами, чтобы неприятные запахи не проникали в жилые помещения. Чердачное помещение также должно быть оборудовано таким же типом воздуховодов для обеспечения правильной вентиляции. Нежилые чердаки вентилируются через отверстия в крыше.

Сила тяги в системе вентиляции деревянного дома

Вентиляция в частном деревянном доме и его тяга зависят не только от ветра, но и от других факторов:

1. Вытяжка вентиляционного канала выше конька крыши.
2. Площадь поперечного сечения внутренней части канала.
3. Количество кривых и поворотов.
4. Качество теплоизоляции системы.

Наилучший эффект достигается при минимальном количестве препятствий в виде: неровностей, перегибов, перегибов и т.п.

В жаркие периоды в бревенчатом доме величина силы тяги близка к нулю из-за небольших перепадов температур в нижнем и верхнем слое вентиляционного канала. В таких условиях лучшим решением для вентиляции помещения является применение принудительной вентиляции или просто открытие окон.

Материалы

Маленькие деревянные дома не нуждаются в кирпичной отделке валов, так как поверхность внутреннего канала будет иметь ненужную шероховатость, где начнет скапливаться пыль. В частном доме небольших размеров рекомендуется использовать канальные блоки из гладкого металла или пластика.

Плюсы и минусы

За:

• дешево;
• возможна самоустановка.

Недостатки:

• низкая производительность;
• Необходимость в дополнительной вытяжке воздуха из кухни, санитарных помещений;
• потеря тепла в холодное время года;
• снижается звукоизоляция;
• Пыль и насекомые попадают в воздушный поток;
• Зависимость от погодных условий;
• неспособность регулировать мощность.

Полезные советы от мастеров

• Если стены здания возведены из кирпича, то проектирование и монтаж каналов следует производить одновременно с постройкой дома
• Для создания воздуховодов с одинаковым диаметром сечения удобно применять картонные или деревянные шаблоны.
• Внутренние стенки канала вентиляции выкладываются из полнотелого кирпича с качественной заделкой всех мест примыкания.
• Вывод вентиляции к крыше удобно обустраивать трубами из асбестоцемента, соединяя со стеновым вентканалом и качественно закрепляя конструкцию цементным раствором.

Распространенные заблуждения

• Проблемы вентиляции в помещении легко решаются при установке кондиционирующего оборудования. Кондиционер может повлиять на температурные и влажностные показатели воздуха, но не в состоянии насытить его кислородом, необходимым для дыхания.
• Периодическое проветривание помещения или установка окон в режим микропроветривания достаточны для вентиляции комнаты. Данное утверждение можно назвать справедливым лишь для теплого времени года. В зимнюю стужу помещение будет быстро остывать, не успев получить необходимое количество кислорода.

Чистка вентканалов

Со временем систему вентиляции необходимо очищать от грязи и пыли. Если вентканалы имеют не большую длину, то данную работу можно произвести самостоятельно с помощью пылесоса. При большой протяженности каналом лучше воспользоваться услугами специализированных организаций.

В этом есть определённые плюсы:

• Очисткой зайдутся грамотные, обученные специалисты.
• Качество такой очистки будет намного выше.
• Фирмы, которые занимаются этой деятельностью, имеют специальное оборудование.
• Кроме очистки можно провести дезинфекцию, и обеззараживание вентиляции.

Устройство данной конструкции в частном доме является не роскошью, а необходимостью. Наличие данной конструкции должно быть заложено ещё на этапе проектирования дома. При использовании естественной системы, её можно смонтировать самому.

Если планируется более сложные принудительные, или комбинированные варианты, с использованием специального оборудования для подогрева воздуха, то следует обратиться к специалистам.

Такие сложные системы сначала рассчитываются в специальных программах, после этого на них составляется отдельный проект. Для устройства данных конструкций потребуются монтажники, обладающие специальными техническими знаниями.

Противопожарные клапаны для вентиляции

Чтобы во время пожара защитить помещение от задымления, используют клапан противопожарный для вентиляции. Он защитит от скопления в доме продуктов горения, которые представляют серьезную опасность для людей, эвакуирующихся из горящего здания.

Область применения и принцип работы

Противопожарные клапаны устанавливают в вентиляционную систему дома. Они предотвращают быстрое распространение дыма по вентканалам, обеспечивают необходимый уровень пожарной безопасности.

Еще одно назначение клапанного механизма заключается в сокращении притока воздушных масс в помещение. Благодаря уменьшению содержания кислорода в воздухе снижается интенсивность горения. Некоторые разновидности противопожарных устройств устанавливают с целью удаления дыма и угарного газа.

Принцип работы и особенности конструкции:

1. Внутри корпуса расположены заслонка и привод. Для фиксации в вентканале на корпусе стоят фланцевые зажимы.
2. В зависимости от условий работы клапанный механизм закрывает или открывает канал. Им управляют вручную или автоматически.
3. Для ручного управления на каждом этаже установлены кнопки либо используют пульты. Затвор срабатывает автоматически при получении сигнала от противопожарной системы.

Разновидности противопожарных клапанов

Клапанные противопожарные устройства делят на несколько разновидностей:

• Для удаления из помещения угарного газа и дыма устанавливают модели закрытого типа. В нормальном состоянии они всегда закрыты. Во время пожара заслонки открываются для удаления продуктов горения.
• Устройства открытого типа ставят в пространстве между этажами. Нормальное состояние для них – открытое. Если в здании пожар, клапаны закрываются для сокращения поступления свежего воздуха. За счет уменьшения содержания кислорода уменьшается площадь возгорания.
• В помещениях большой площади, где одновременно пребывает много людей, устанавливают дымовой дроссель.
• Также есть заслонки двойного действия, объединяющие в себе характеристики открытых и закрытых моделей.

В зависимости от места монтажа все противопожарные клапаны делят на канальные и стеновые. Первые устанавливают в вентиляционных шахтах, а вторые – в стене.

Места и особенности установки

При выборе места установки учитывают назначение клапанного механизма, требования нормативных документов. Устройства открытого типа ставят в наружных стенах или недалеко от них. А закрытой разновидности монтируют в вентканалах. Выбирая место установки, оценивают доступность и удобство техобслуживания всех приводов и рабочих узлов клапанной конструкции.

Перед монтажом проверяют на исправность, оценивая герметичность заслонок и быстроту срабатывания. Поскольку от исправной работы противопожарного клапана зависит жизнь людей, находящихся в здании, их систематически проверяют и обслуживают. Точные сроки проверок приведены в нормативной документации.

Что такое естественная система вентиляции дома?

Это самая простая система, которую чаще всего используют в российских загородных домах. Ее еще называют гравитационной вентиляцией.

Ее работа основана на движении воздуха, возникающего за счет разницы температур внутри и снаружи здания. То есть теплый воздух внутри дома (по законам физики) поднимается вверх, и естественным образом выходит наружу через вертикальные вентиляционные каналы. За счет того, что в комнатах дома создается отрицательное давление, это приводит к тому, что свежий воздух сам поступает в дом через отверстие и диффузоры, а затем поступает в другие помещения, где есть вентиляционные решетки.

Это эффективная и недорогая система. Однако учтите, что естественная вентиляция дома будет работать правильно только если на пути воздушного потока будет не более двух дверей. В противном случае следует установить дополнительную промежуточную решетку ​​в одной из комнат. В этом случае теплый воздух из комнат будет проходить естественным образом через вентиляционные решетки к вертикальным каналам и уходить наружу.

В чем недостатки гравитационной вентиляции дома?

Это самая дешевая система вентиляции, но у нее есть серьезный недостаток — необходимость постоянного отопления коттеджа и прогрева холодного воздуха в комнатах. В противном случае система будет неэффективна.

К тому же система гравитационной вентиляции не позволяет контролировать количество поступающего воздуха. Эффективность системы сильно зависит от погодных условий, то есть температуры воздуха и силы ветра. Например, зимой (когда разница температур внутри и снаружи дома слишком большая) естественная вентиляция работает наиболее интенсивно, поэтому в дом поступает больше холодного воздуха (а это значит больше расходы на отопление дома). А летом, когда очень жарко, движения воздуха в доме почти не возникает, так как нет перепадов температур.

Считается, что гравитационная вентиляция дома наиболее эффективна при температуре наружного воздуха до +12 °C. Если снаружи дома более теплый воздух, то разница температур невелика и естественная тяга в вентиляционных каналах исчезает. В таком случае воздухообмен в коттедже лучше делать естественным образом: через открытые окна и форточки.

Можно также использовать дополнительные механические и электрические способы улучшения вентиляции, такие как бризеры (это компактная приточная вентиляционная система с механическим побуждением движения воздуха, и встроенными функциями нагрева подаваемого воздуха и его очистки). Подробнее с этими устройствами можно здесь: https://ventmart.ru/catalog/brizery/.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.
