Особенности устройства пластинчатого теплообменника

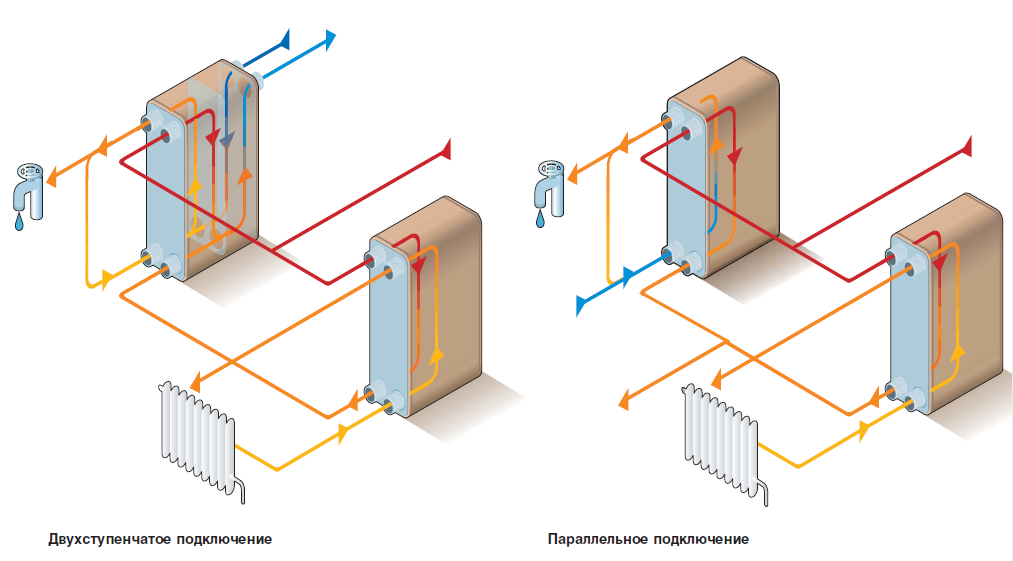

Варианты подключения пластинчатого теплообменника, их достоинства и недостатки.

1. Независимая одноступенчатая параллельная схема.

Плюсы:

  • Экономичная установка, экономия свободного пространства;
  • Простота конструкции.

Минусы:

Отсутствует подогрев холодного теплоносителя.

2. Двухступенчатая смешанная схема.

Плюсы:

За счет подогрева входящего теплоносителя обратным потоком эффективность увеличивается на 40%.

Минусы:

При проектировании системы горячего водоснабжения нужно подключать сразу два теплообменника, что удорожает решение.

3. Двухступенчатая последовательная схема.

Плюсы:

  • Стабилизируется сетевая нагрузка, растет эффективность применения теплоносителя.
  • Уменьшаются расходы на 60% в сравнении с параллельной схемой и на 20-25% в сравнении со смешанной.

Минусы:

Невозможность 100% автоматизации.

Типы пластинчатых теплообменников

Пластинчатый теплообменник (ПТ) – это компактный тип теплообменника, который использует серию тонких пластин для передачи тепла между двумя жидкостями. Существует четыре основных типа ПТ:

  • разборные,
  • паяные,
  • сварные
  • полусварные.

Пластинчатый разборный теплообменник – устройство, в котором основную функцию теплопередачи между теплоносителями выполняет пакет пластин. Среды не смешиваются между собой благодаря чередованию пластин с плотными резиновыми прокладками, которые образуют два контура движения (рисунок 1).


Рисунок 1 – Типичный пластинчатый теплообменник

Свое название «разборные» подобный тип агрегатов получил за то, что пакет пластин не только собирается, но и разбирается во время регулярного обслуживания (промывки) или ремонта.

Виды пластинчатых теплообменных аппаратов и их применение

По способу соединения теплообменных пластин теплообменник может быть:

  • разборной;
  • паяный;
  • полусварной;
  • сварной.

Конструкция и принцип работы разборных пластинчатых ТО были описаны выше. Рассмотрим более подробно особенности конструкции и область применения паяных, полусварных и сварных теплообменников.

Паяный пластинчатый теплообменник

Агрегат широко используется для:

  • нагрева и охлаждения рабочих сред;
  • испарения;
  • конденсации;
  • утилизации и рекуперации тепловой энергии.

Теплообменные пластины ППТО изготавливаются из нержавеющей стали. Сборка пакета осуществляется аналогично с разборными теплообменниками, после чего производится пайка медным или никелевым припоем, в зависимости от агрессивности рабочей среды: для более агрессивных сред используется никель.

Рекомендуем:  Реальный срок службы газового котла: от чего зависит ресурс напольного или настенного котлоагрегата при эксплуатации в системе отопления частного дома

К наиболее существенным преимуществам паяных ПТО можно отнести:

  • высокую надежность;
  • возможность работы в широком температурном диапазоне;
  • легкость и небольшие габариты;
  • надежность конструкции;
  • простоту монтажа и технического обслуживания;
  • доступную стоимость.

Особенно хорошо паяные ПТО зарекомендовали себя в холодильных и замкнутых отопительных системах.

Полусварные пластинчатые теплообменники

Главной конструктивной особенностью полусварных теплообменников является попарное сваривание штампованных пластин, в результате чего формируется отдельный герметичный модуль. Сборка ПСПТО осуществляется также, как и разборного теплообменника, различие состоит в том, что вместо отдельных пластин используются готовые сварные модули.

Между первичными и вторичными модулями устанавливаются прокладки из термостойкой резины. Отсутствие внутренних прокладок позволяет существенно увеличить рабочее давление в системе и температуру рабочей среды.

Благодаря высоким эксплуатационным характеристикам ПСПТО получили широкое распространение следующих областях:

  • в системах вентиляции и кондиционирования;
  • в химическом и фармацевтическом производстве;
  • в пищевой промышленности;
  • в системах рекуперации;
  • в отопительных системах;
  • в системах централизованной подачи горячей воды.

Среди наиболее значимых преимуществ данной конструкции можно выделить:

  • широкий диапазон рабочих температур;
  • отсутствие герметизирующих прокладок;
  • инертность к агрессивным рабочим средам;
  • простоту монтажа и технического обслуживания.

В отличии от сборных ПТО, полусварные агрегаты практически полностью исключают возможность неправильной сборки.

Сварные пластинчатые теплообменники

Отсутствие уплотнений является главной особенностью конструкции сварных теплообменных аппаратов. Гофрированные пластины сварены в один блок, в котором рабочая среда протекает по внутренним каналам, а нагреваемая – по внешним.

Применяются СПТО при работе с агрессивными средами при повышенных температурах и высоком давлении рабочих сред.

Конструктивные особенности сварных теплообменников обеспечивают следующие преимущества:

  • компактность;
  • высокий коэффициент теплопередачи;
  • незначительные теплопотери;
  • простоту технического обслуживания.

Отсутствие уплотнений в сварных ПТО обеспечивает полную герметичность рабочих каналов, что позволяет работать в экстремальных условиях.

Истории из жизни…

Первая история

В редукционном узле не был подключен клапан RP45, из-за этого давление в теплообменнике давило 5-6 Бар, как с котельной поступает, так и распределяется дальше без изменений. Максимальная эксплуатация уплотнений теплообменника 150°С, а 5-6 Бар это почти 160°С температура пара, что негативно влияет на сами уплотнения, они пересыхают, трескаются и начинается смешивание жидкостей внутри. Если вода попадает в пар это еще терпимая ситуация, а в этом случае смешивались моющие средства и продукт (молоко), происходило закисление конденсата, это в свою очередь начало разрушать и пластины, в них стали появляться “свищи”, сначала маленькие и незаметные, а потом уже прямо очень заметные. А это уже потеря потерь не только по теплу, но и по продукту.

 использования конденсата повторно

Начались упреки в нашу сторону, что мы отгрузили бракованные конденсатоотводчики. Мы конечно очень переволновались, т.к за свою продукцию отвечаем головой и уверены в ее качестве на все 100%. Собрали мощную доказательную базу, что наши конденсатоотводчики ни при чем, а все дело в клапане!

Недоразумение было улажено, вопрос решился хорошо, инженеры завода все поправили, а мы и дальше сотрудничаем в мире и согласии.

Вторая история нам покажет, что внимательность и упорство дает свои плоды)

Один из наших сотрудников в годы своей юности работал на молочном заводе столкнулся со следующей ситуацией: пришло время технического обслуживания  пастеризационно-охладительной установки ОКЛ-10, оно производится через определенные часы наработки. В этом теплообменнике около 250 пластин и они разбиты по секциям: подогрев, пастеризация, нормализация молока. При ослаблении резьбы на раме пластины можно растянуть, достать и помыть, что они благополучно и сделали. Сложности начались позже…., 200 с лишним пластин и у каждой свой вход/выход, собрали и ничего не работает. Надо искать ошибку, где-то неправильно установили пластину.

В итоге, чтобы разобраться и найти ошибку 3 человека потратили 2 дня, собирали в различных вариациях, сравнивали со схемой, нарисованной кем-то от руки в единственном экземпляре на весь завод, запускали и так по кругу, пока не нашли.

Вот схема ниже на фото, представляете, какая работа была проделана?

Прочитав эту статью до конца, мы надеемся, что вы узнали про пластинчатый теплообменник чуть больше.

За ваше терпение и стойкость (не всякий осилит так много букв) мы дарим вам правильную схему обвязки теплообменника.

Назначение

Теплообменники – это устройства, используемые для передачи энергии между двумя жидкостями при различных температурах. Они повышают энергоэффективность, потому что энергия потоков, уже находящихся в системе, может быть передана в другую часть процесса, а не просто потрачена впустую. В новую эру устойчивого развития растущая настоятельная необходимость экономии энергии и снижения общего воздействия на окружающую среду сделала больший акцент на использовании теплообменников с более высокой тепловой эффективностью. В этом новом сценарии пластинчатый теплообменник может сыграть важную роль.

Типовые пластины и прокладки

Пластины

Самая важная и самая дорогая часть ПТ – это его термические пластины, которые изготавливаются из металла, металлического сплава или даже специальных графитовых материалов, в зависимости от области применения.

Примеры материалов для изготовления ПТ, обычно встречающиеся в промышленном применении:

  • нержавеющая сталь,
  • титан,
  • никель,
  • алюминий,
  • инколой,
  • хастеллой,
  • монель,
  • тантал.

Пластины могут быть плоскими, но в большинстве случаев имеют гофры, которые оказывают сильное влияние на теплогидравлические характеристики устройства. Некоторые из основных типов пластин показаны на рисунке 3, хотя большинство современных ПТ используют шевронные типы пластин.


Рисунок 3 – Типичные категории пластинчатых гофр: (а) стиральная доска, (б) зигзагообразная, (в) шевронная или елочка, (г) выступы и углубления, (д) стиральная доска со вторичными гофрами, (е) косая стиральная доска.

Каналы, образованные между соседними пластинами, создают закрученное движение для жидкостей, как видно на рисунке 4.

Рисунок 4 – Турбулентный поток в каналах пластинчатого теплообменника

Угол шеврона обращен в смежных листах, так что, когда пластины затягиваются, гофры обеспечивают многочисленные точки контакта, которые поддерживают оборудование. Уплотнение пластин достигается прокладками, установленными по периметру.


Рисунок 5 – Технические характеристики пластин

Прокладки

Прокладки обычно представляют собой формованные эластомеры, выбранные на основе их совместимости с жидкостью и условий температуры и давления. Многопроходные устройства могут быть реализованы в зависимости от расположения прокладок между пластинами. Бутиловые или нитрильные каучуки – это материалы, обычно используемые при изготовлении прокладок.


Рисунок 6 – Технические характеристики прокладок

Сфера использования пластинчатого устройства

Сфера применения пластичного теплообменника достаточно обширна. Они используются практически везде, где это необходимо. Поэтому перечислять все отрасли, где применяется устройство бессмысленно и далее будут приведены только некоторые из них:

  • в качестве централизованной системы отопления, для подачи тёплого водоснабжения, нагрева жидкости в бассейнах и т. д;
  • пластинчатый теплообменник нашёл широкое применение в машиностроительной и металлургической сфере для охлаждения разных промышленных агрегатов;
  • в судостроительной сфере для подогрева морской воды на корабле или охлаждения системы отвечающей за плавучесть;
  • очень часто теплообменник используется в промышленности, выпускающей, пищевую продукцию, где постоянно необходимо охлаждать какие-либо продукты;
  • в нефтеперерабатывающей индустрии для охлаждения нефтепродуктов.

Такую популярность агрегат получил благодаря своему качеству работы и значительному эксплуатационному ресурсу, который достигается за счёт использования штампованных пластин. А учитывая то что, они изготавливаются из нержавеющей стали, то им, не страшна, коррозия и другие химические процессы. Благодаря тому, что пластинчатый теплообменник является универсальным устройством для подогрева и охлаждения, сложно переоценить его использование в любой сфере.

Разновидности узлов обвязки

Обвязка данного прибора состоит из целого ряда элементов, которые ответственны за регулирование температуры носителя тепла, устройства контроля, подводку. При этом крайне необходимо подобрать все элементы обвязки таким образом, дабы те целиком соответствовали всем требованиям носителя тепла. Мы имеет в виду, в первую очередь, затраты этого носителя, а также сечение патрубков. Итак, обвязка калорифера традиционного вида состоит из следующих элементов:

  1. насоса;
  2. клапана, оборудованного электрическим приводом на два или три хода;
  3. приборов измерения температуры и давления;
  4. подводки;
  5. шаровых кранов;
  6. очищающего фильтра;
  7. байпаса.

Существует еще традиционная обвязка, имеющая жесткую подводку. Это используется в тех случаях, когда нет потребности в применении гибкой подводки, поскольку все коммуникационные магистрали состоят исключительно из стальных труб. Более того, в таком случае место, где будет располагаться узел, заведомо определено. Такая разновидность обвязки, особенно в сочетании с водным калорифером, позволяет не только существенно сэкономить время и силы при монтаже, но и меньше тратить на это все денег.

Отличительной чертой любой гибкой подводки можно считать тот факт, что она состоит из гофрированных шлангов вместо традиционных труб из стали. Если сделать узел подобным образом, то его функциональность возрастет. Более того, его можно будет располагаться даже в тех местах, где по той или иной причине нельзя использовать трубы из стали. При этом вы при желании можете усилить контроль над работой системы, увеличив число термоманометров до четырех.

Схема и принцип работы пластинчатого теплообменника

Современные пластинчатые теплообменники эксплуатируются по особой системе. Отделы оборудования по очереди заполняются охлаждаемым и нагреваемым теплоносителем. Для того чтобы его удерживать или пропускать, применяют прокладки-уплотнители. Теплые и холодные массы перемещаются навстречу друг другу.

Пластины имеют высокую теплопередачу за счет эффективной конструкции. При их изготовлении используется специальная разработка «Офф-сет». Ее принцип заключается в создании каналов, располагающихся симметрично и ассиметрично. В результате жидкость распределяется равномерно, а теплоотбор увеличивается. Пластины могут быть двух видов.

  1. Жесткое рифление, нанесенное под углом 30 градусов. У таких изделий повышена теплопроводность, но при этом они не могут сдерживать высокого напора жидкости.
  2. Мягкое рифление под углом 60 градусов. Пластины имеют пониженную тепловую проводимость, но зато способны выдерживать высокий напор жидкости.

Изменяя пластины внутри теплообменника, можно найти оптимальные способы тепловой отдачи. При этом размер оборудования будет в несколько раз меньше, чем кожухотрубное устройство, но тепломеханические показатели у них одинаковы.

Для правильного подключения такого устройства, как пластинчатый теплообменник, требуется специальная схема:

  • F1 — подведение нагревающего теплоносителя;
  • F2 — отведение нагретой среды;
  • F4 — отведение нагревающего теплоносителя;
  • F3 — подведение охлажденной жидкости;
  • М — манометр;
  • Т — термометр;
  • КЗ — кран запорный;
  • ФМС — фильтр магнитно-сетчатый;
  • КР — клапан регулирующий;
  • ФЛ — фланец плоский.

Устройство и принцип работы

Конструкция разборного пластинчатого теплообменника включает в себя:

  • стационарную переднюю плиту на которой монтируются входные и выходные патрубки;
  • неподвижную прижимную плиту;
  • подвижную прижимную плиту;
  • пакет теплообменных пластин;
  • уплотнения из термостойкого и устойчивого к воздействию агрессивных сред материала;
  • верхнюю несущую базу;
  • нижнюю направляющую базу;
  • станину;
  • комплект стяжных болтов;
  • Набор опорных лап.

Такая компоновка агрегата обеспечивает максимальную интенсивность теплообмена между рабочими средами и компактные габариты устройства.


Конструкция разборного пластинчатого теплообменника

Чаще всего, теплообменные пластины изготавливаются методом холодной штамповки из нержавеющей стали толщиной от 0,5 до 1 мм, однако, при использовании в качестве рабочей среды химически активных соединений, могут использоваться титановые или никелевые пластины.

Все пластины, входящие в состав рабочего комплекта, имеют одинаковую форму и устанавливаются последовательно, в зеркальном отражении. Такая методика установки теплообменных пластин обеспечивает не только формирование щелевых каналов, но и чередование первичного и вторичного контуров.

Каждая пластина имеет 4 отверстия, два из которых обеспечивают циркуляцию первичной рабочей среды, а два других изолируются дополнительными контурными прокладками, исключающими возможность смешивания рабочих сред. Герметичность соединения пластин обеспечивается специальными контурными уплотнительными прокладками, изготовленными из термостойкого и устойчивого к воздействию активных химических соединений материала. Устанавливаются прокладки в профильные канавки и фиксируются с помощью клипсового замка.

Принцип работы пластинчатого теплообменника

Оценка эффективности любого пластинчатого ТО осуществляется по следующим критериям:

  • мощности;
  • максимальной температуре рабочей среды;
  • пропускной способности;
  • гидравлическому сопротивлению.

Исходя из этих параметров подбирается необходимая модель теплообменника. В разборных пластинчатых теплообменниках регулировать пропускную способность и гидравлическое сопротивление можно, изменяя количество и тип пластинчатых элементов.

Интенсивность теплообмена обусловлена режимом течения рабочей среды:

  • при ламинарном течении теплоносителя интенсивность теплообмена минимальна;
  • для переходного режима характерно увеличение интенсивности теплообмена за счет появления завихрений в рабочей среде;
  • максимальная интенсивность теплообмена достигается при турбулентном движении теплоносителя.

Рабочие характеристики пластинчатого ТО рассчитываются для турбулентного течения рабочей среды.

В зависимости от расположения канавок, различают три типа теплообменных пластин:

  1. с «мягкими» каналами (канавки расположены под углом 600). Для таких пластин характерна незначительная турбулентность и небольшая интенсивность теплообмена, однако «мягкие» пластины обладают минимальным гидравлическим сопротивлением;
  2. со «средними» каналами (угол рифления от 60 до 300). Пластины являются переходным вариантом и отличаются средними показателями турбулентности и интенсивности теплопередачи;
  3. с «жесткими» каналами (угол рифления 300). Для таких пластин характерна максимальная турбулентность, интенсивный теплообмен и значительное увеличение гидравлического сопротивления.

Для увеличения эффективности теплообмена движение первичной и вторичной рабочей среды осуществляется в противоположном направлении. Процесс теплообмена между первичной и вторичной рабочими средами происходит следующим образом:

  1. Теплоноситель подается на входные патрубки теплообменника;
  2. При перемещении рабочих сред по соответствующим контурам, сформированным из теплообменных пластинчатых элементов, происходит интенсивная теплопередача от нагретой среды нагреваемой;
  3. Через выходные патрубки теплообменника нагретый теплоноситель направляется по назначению (в отопительные, вентиляционные, водопроводные системы), а остывший теплоноситель снова попадает в рабочую зону теплогенератора.

https://www.youtube.com/watch?v=YFKOUSMERHI Принцип работы пластинчатого теплообменного аппарата Для обеспечения эффективной работы системы необходима полная герметичность теплообменных каналов, которая обеспечивается уплотнительными прокладками.

Промывка пластинчатого теплообменника

Функциональность и работоспособность агрегата в значительной степени зависит от качественной и своевременной промывки. Частота промывки обусловлена интенсивностью работы и особенностями технологических процессов.

Методика проведения очистных работ

Образование накипи в теплообменных каналах является наиболее распространенным видом загрязнения ПТО, ведущим к снижению интенсивности теплообмена уменьшению общего КПД установки. Удаление накипи производится с помощью химической промывки. Если помимо накипи присутствуют другие виды загрязнения, необходимо произвести механическую очистку пластин теплообменника.

Химическая промывка

Метод применяется для очистки всех типов ПТО, и эффективен при незначительном загрязнении рабочей зоны теплообменника. Для проведения химической очистки не требуется разборка агрегата, что позволяет значительно сократить время проведения работ. Кроме того, для очистки паяных и сварных теплообменников другие методы не применяются.

Химическая промывка теплообменного оборудования производится в следующей последовательности:

  1. специальный моющий раствор вводится в рабочую зону теплообменника, где под воздействием химически активных реагентов происходит интенсивное разрушение накипи и других отложений;
  2. обеспечение циркуляции моющего средства по первичному и вторичному контурам ТО;
  3. промывка теплообменных каналов водой;
  4. слив чистящих препаратов из теплообменника.

В процессе проведения химической очистки особое внимание следует уделить окончательной промывке агрегата, поскольку химически активные компоненты моющих средств могут разрушить уплотнения

Наиболее распространенные виды загрязнений и способы очистки

В зависимости от используемых рабочих сред, температурных режимов и давления в системе, природа загрязнений может быть различной, поэтому для эффективной очистки необходимо правильно подобрать моющее средство:

  • очистка от накипи и металлических отложений используются растворы фосфорной, азотной или лимонной кислоты;
  • для удаления оксида железа подойдет ингибированная минеральная кислота;
  • органические отложения интенсивно разрушаются гидроксидом натрия, а минеральные – азотной кислотой;
  • жировые загрязнения удаляют с помощью специальных органических растворителей.

Поскольку толщина теплообменных пластин составляет всего 0,4 – 1 мм, особое внимание следует уделять концентрации активных элементов в моющем составе. Превышение допустимой концентрации агрессивных компонентов может привести к разрушению пластин и уплотнительных прокладок

Широкое применение пластинчатых теплообменников в различных отраслях современной промышленности и коммунального хозяйства обусловлено высокой производительностью, компактными габаритными размерами, простотой монтажа и технического обслуживания. Еще одним преимуществом ПТО является оптимальное соотношение цена/качество.

Подбор пластинчатого теплообменника

Чтобы правильно подобрать пластинчатый теплообменник, необходимо рассчитать его технические параметры.

За основу берутся следующие данные:

  1. – схема присоединения ГВС;
  2. – тепловая нагрузка (мощность);
  3. – данные о греющей среде:
  • температура на входе (для зимы/ лета), в °С;
  • температура на выходе (для зимы/ лета), в °С;
  • расход среды (если нет данных по мощности), в куб. м/час;
  • допустимые потери давления (атм.);

– данные о нагреваемой среде:

  • входная температура (зима/лето), в °С;
  • выходная температура (зима/лето), в °С;
  • расход среды (если нет данных по мощности), в куб. м/час;
  • допустимые потери давления (в атм.);
  • запас мощности (в %).

Пример расчета

Пластинчатые теплообменники относятся к индивидуальному инженерному оборудованию, которое отдельно выбирается, настраивается и адаптируется под каждый объект. Укажите нам конкретные технические параметры по вашему проекту, и мы сразу рассчитаем, какое оборудование необходимо в вашем случае.

Чтобы оставить нам данные для расчетов, заполните онлайн форму заявки на сайте, напишите или позвоните. Ниже мы приводим список основных параметров, которые нужны, чтобы рассчитать пластинчатый теплообменник.

  1. Мощность (нагрузка) – количество тепловой энергии, необходимое для отопления и горячего водоснабжения объекта (измеряется в Гкал/час, ккал/час, кВт/час).
  2. Температурные графики – какую температуру дает и забирает обратно теплосеть, какой температурной отметки необходимо достичь.

Посмотреть эти характеристики можно в договоре с теплосетью. Там приведены технические условия и прописаны температурные графики, а также мощность, отведенная на отопление и горячее водоснабжение.

Основываясь на предоставленных вами данных, мы рассчитываем теплообменник и информируем вас о его стоимости и условиях поставки. Предоставляем подробный расчет, техническое описание требуемого аппарата с указанием габаритов и веса теплообменника пластинчатого.

Расчет от нашей компании производится с помощью профессионального программного обсечения

Устройство теплообменника

В устройстве пластинчатого теплообменника задействованы:

  • набор рельефных пластин— неподвижных и прижимных;
  • патрубки для входа и выхода теплоносителя;
  • плиты для стяжки;
  • стяжные болты.

Основными деталями являются пластины. Они нужны для переноса энергии от одного теплоносителя к другому. Их изготавливают штампованием из нержавеющей стали низкой пробы. Затем производят полировку электрохимическим способом. В итоге детали устойчивы к коррозии, могут работать при высокой температуре. На рисунке представлены пластины разных видов.

В схемах отражена конструкция теплообменника, которая зависит от модели устройства. Количество пластин с закрепленными прокладками для герметизации каналов может быть разным. На них приходится основная нагрузка при работе оборудования, так как детали крепления и рама являются элементами корпуса.

Пластины имеют гофрированную поверхность и рельефную окантовку. Это гарантирует надежное крепление при их сжатии, а также придает конструкции дополнительную жесткость. Подобное строение обеспечивает свободное перемещение жидкости по каналам.

Отличия теплообменников:

  • в разборных аппаратах модуль с пластинами находится между прижимными и стационарными элементами, они крепко присоединены с помощью стержней;
  • пластины разделяют каучуковые или герметичные уплотнители;
  • уплотнители приклеены в специальные отверстия или закреплены шпильками;
  • если теплообменник паяный, его детали соединены припоем, обеспечивающим целостность прибора;
  • аппарат может быть установлен на пол или несущую конструкцию.

Характеристики и расчет

Пластины и уплотнители в качестве главных деталей теплообменных устройств производятся из разных по своим показателям и характеристикам материалов. Во время выбора в пользу определенного изделия основную роль играет его предназначение и сфера применения.

Если рассматривать отопительные системы и ГВС, то в этой сфере чаще всего используются пластины, которые сделаны из нержавейки, и пластичные уплотнители из специальной резины NBR или EPDM. Наличие пластин из нержавеющей стали дает возможность работать с тепловым носителем, нагретым до 120 градусов, в другом же случае теплообменник может разогревать жидкость до 180°C.

Между пластинами  для герметизации расположены прокладки

При применении теплообменников в промышленной сфере и их подключении к технологическим процессам с действием масел, кислот, жиров, щелочей и других агрессивных сред используются пластины, которые сделаны из титана, бронзы и иных металлов. В этих случаях требуется установка асбестовых или фторкаучуковых прокладок.

Выбор теплообменника выполняется с учетом расчетов, которые производятся с помощью специального программного обеспечения.

Во время расчетов необходимо учитывать:

  • расход нагреваемой жидкости;
  • изначальная температура теплового носителя;
  • затраты теплоносителя на отопление;
  • необходимая температура прогревания.

В качестве нагревающей среды, которая протекает через теплообменник, может применяться нагретая вода до температуры 90-120°C или пар с температурой до 170°C. Тип теплового носителя подбирается с учетом вида используемого котельного оборудования. Размеры и число пластин выбираются так, чтобы получился теплоноситель с температурой, которая соответствует действующим стандартам — не выше 65°C.

Теплообменник может быть изготовлен из разных видов металла

Необходимо сказать, что главными техническими характеристиками, которые при этом также считаются и основными преимуществами, являются компактные габариты оборудования и возможность обеспечить довольно значительный расход.

Диапазон площадей обмена и вероятных расходов у аппаратов довольно высокий. Самые маленькие из них, к примеру, от компании Alfa Laval, имеют размер поверхности до 1 м² и при этом обеспечивают прохождение количества теплоносителя до 0,3 м³/час. Наиболее же габаритные приборы имеют размер около 2500 м² и расход, который превышает 4000 м³/час.

Использование теплообменников в разных системах

Зачем нужен теплообменник? Область эксплуатации данных устройств можно разделить на несколько категорий: промышленность, коммунальное хозяйство и бытовые нужды. В каждом случае установка будет отличаться материалом исполнения, габаритами и мощностью, а также циркулирующими рабочими средами.

В системе отопления

Теплообменное оборудование в системе отопления позволяет значительно снизить расход ресурсов и добиться высокой степени контроля и регулировки процесса.

Система отопления может быть:

  • зависимой – система без теплообменника, когда тепло поступает от центрального теплового пункта регулярно в определенном количестве;
  • независимой – система с теплообменником, который позволяет регулировать количество поступающей энергии в соответствии с потребностями конечного потребителя.

Зачем нужен теплообменник в системе отопления? Он разделяет единую конструкцию на две части: одна из них относится к поставщику, а другая – к потребителю тепла. Аппарат служит промежуточной станцией, через которую проходит горячая вода с различными примесями: антифриз, масло и иные компоненты.

Теплообменник в ИТП

Использование пластинчатого оборудования для автоматизации индивидуального теплового пункта позволяет снизить потери энергии до 40% за счет высокой эффективности установки.

Независимая система отопления состоит из главного пункта, который распределяет тепло между разными объектами, и дополнительных теплообменников, установленных в индивидуальном тепловом пункте, откуда тепло поступает к конечному потребителю.
Наличие теплообменной конструкции в данной схеме – возможность для владельца квартиры регулировать температурный режим в помещении. Он не будет потреблять излишки тепла, что приводит к значительной экономии ресурсов.

В системе горячего водоснабжения

Усиление мощности кожухотрубного теплообменника возможно лишь за счет большей ширины и длины змеевика, что сказывается отрицательно на размерах корпуса. Громоздкая конструкция занимает много места и неудобна в монтаже. Пластинчатый теплообменник, габариты которого в 3 раза меньше, позволяет получить аналогичную производительность.

В котельной

Обыденная практика – использование в котельных двух видов теплообменников. Это средство защиты от гидроударов, химических и механических примесей, перепада высот. Независимые контуры позволяют осуществлять автономный контроль и регулировку каждой конструкции. В таком случае продолжительность эксплуатации котлов значительно увеличивается, накипь на стенках прибора не скапливается.

Типы пластинчатых теплообменников

     Устройства для переноса тепла между нагретой и холодной средой подразделяются на следующие типы в зависимости от схемы передвижения теплоносителей:

1. Одноходовые пластинчатые аппараты, в которых среда перемещается постоянно по одной и той же траектории. При этом теплоноситель проходит по всей длине устройства. Еще в таких аппаратах среды всегда движутся в противоположных направлениях. Это является их основной отличительной чертой.

2. Многоходовые пластинчатые аппараты, рекомендованные для использования на тех объектах, где требуется достичь незначительной разницы температуры между греющей и нагреваемой жидкостью. У этих устройств патрубки находятся не только спереди на неподвижной части, но и с торца на нажимной плите. В устройствах данного типа потоки сред способны менять направления движения. Это может происходить в нескольких или исключительно в одном ходу. Многоходовые устройства передачи тепла оснащаются по одному входному и выходному отверстию.

3. Многоконтурные пластинчатые аппараты, имеющие в своей конструкции независимые контуры в количестве 2 штук. Они располагаются на одной стороне. Применяются такие устройства в тех случаях, когда нужно создать двухэтапные условия охлаждения или прогрева теплоносителя. Еще данные теплообменники позволяют эффективно выполнять регулирование тепловой мощности.

      Однако на этом классификация пластинчатых теплообменников не заканчивается. Они еще подразделяются в зависимости от легкости доступа к устройствам, так как их поверхности необходимо не только постоянно чистить механическим способом, но и просто осматривать.

     Производители создают три разновидности теплообменников пластинчатого типа:

1. Разборные устройства, имеющие минимально возможные размеры. Данные аппараты очень просто обслуживаются. Их гофрированные пластины и все каналы при необходимости имеется возможность без затруднения очистить. При этом конструкция таких теплообменников позволяет изменять число, и даже тип гофрированных пластин. В результате появляется возможность уменьшить или увеличить мощность отдельно взятого аппарата. Если же возникает утечка теплоносителя, то в этом случае исправить поломку тоже не составляет никакого труда, так как можно выполнить быструю замену уплотнительного элемента или пластины.

2. Полусварные устройства, к которым еще относятся полуразборные аппараты. Такие теплообменники состоят из нескольких модулей, изготовленных при помощи сварки. В состав каждого из них входит две гофрированные пластины. Для их сварки между собой используются лазерные аппараты. Из данных модулей собирается единый пакет. Для этого применяются торцевые пластины и болты, с помощью которых они стягиваются. Эти теплообменники используются в тех случаях, когда какой-нибудь теплоноситель имеет повышенное давление или температуру. Еще аппараты данного вида применяются для нагрева или охлаждения опасных сред.

3. Неразборные устройства, которыми являются теплообменники, изготовленные при помощи пайки. Они состоят из определенного количества гофрированных плит из нержавейки. Данные элементы соединяются между собой методом пайки. Этот процесс осуществляется в вакууме. При этом еще используется припой из никеля или меди. Такие теплообменники отличаются повышенной надежностью, небольшими габаритами и легкой установкой. Неразборные устройства способны самостоятельно очищать свои каналы, так как в них присутствует высокая турбулизация потока среды. Кроме того, они дают хороший экономический эффект. Используются данные аппараты в теплоснабжении, где с их помощью осуществляется нагрев воды.

     Все вышеперечисленные теплообменники пластинчатого типа создаются из тонколистового металла. Минимальное количество пластин в одном аппарате обычно составляет 7 штук. Их максимальное число может быть любым, так как практически ничем не ограничивается. При этом самая большая температура нагревающей среды не превышает 150 градусов. В то же время максимальное давление составляет 9,8 бар. На количество теплоносителя, который проходит через теплообменник, влияют его габариты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
